几种微型传感器件的结构和原理详细介绍

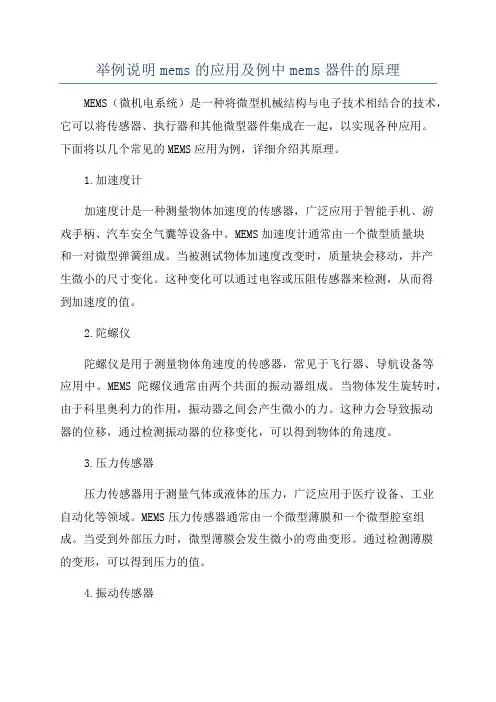

举例说明mems的应用及例中mems器件的原理MEMS（微机电系统）是一种将微型机械结构与电子技术相结合的技术，它可以将传感器、执行器和其他微型器件集成在一起，以实现各种应用。

下面将以几个常见的MEMS应用为例，详细介绍其原理。

1.加速度计加速度计是一种测量物体加速度的传感器，广泛应用于智能手机、游戏手柄、汽车安全气囊等设备中。

MEMS加速度计通常由一个微型质量块和一对微型弹簧组成。

当被测试物体加速度改变时，质量块会移动，并产生微小的尺寸变化。

这种变化可以通过电容或压阻传感器来检测，从而得到加速度的值。

2.陀螺仪陀螺仪是用于测量物体角速度的传感器，常见于飞行器、导航设备等应用中。

MEMS陀螺仪通常由两个共面的振动器组成。

当物体发生旋转时，由于科里奥利力的作用，振动器之间会产生微小的力。

这种力会导致振动器的位移，通过检测振动器的位移变化，可以得到物体的角速度。

3.压力传感器压力传感器用于测量气体或液体的压力，广泛应用于医疗设备、工业自动化等领域。

MEMS压力传感器通常由一个微型薄膜和一个微型腔室组成。

当受到外部压力时，微型薄膜会发生微小的弯曲变形。

通过检测薄膜的变形，可以得到压力的值。

4.振动传感器振动传感器用于测量物体的振动或震动，常见于汽车、建筑结构监测等领域。

MEMS振动传感器通常由一个微型质量块和一个微型弹簧组成，类似于加速度计的结构。

当物体振动时，质量块会受到振动力的作用，从而产生微小的尺寸变化。

这种变化可以通过电容或压阻传感器来检测，从而得到振动的值。

总结起来，MEMS器件的原理都是基于微小的物理变化或力的作用。

通过将微型机械结构和电子技术相结合，可以实现对这种变化或力的检测和测量，从而得到各种物理量的值。

这种集成化的设计使得MEMS器件具有体积小、功耗低、响应速度快、成本低等优点，因此在越来越多的应用中得到了广泛的应用。

举例说明mems的应用及例中mems器件的原理MEMS（微机电系统）是一类集成在微米到毫米级别的机械系统和电气系统的微型器件，它们的作用是将电气信号转换成机械运动或将机械运动转换成电气信号。

这些微型器件通过在芯片上制造微小结构和微制造工艺，实现了微小化、低功耗、高灵敏度和多功能。

下面将介绍MEMS的应用及其中的器件原理。

MEMS的应用非常广泛，可以应用于汽车、医疗、航空航天、电子通信、消费电子等多个领域。

其中，一些最常见的MEMS应用包括：1.惯性感应器：MEMS加速度计和陀螺仪广泛应用于智能手机，队列追踪和姿态控制等。

通过利用惯性原理，它们可以检测设备的移动并提供相应的反馈，从而实现位置和方向的确定。

2.微波电子学：MEMS开关器，可变容器和可调谐滤波器等器件用于微波频段中，这些器件可以实现快速、准确的频率调谐，并且具有高的功率处理能力。

3.生物传感器：MEMS生物传感器可用于检测血糖、血压、呼吸和心率等，这些传感器通过检测体内细胞水平的变化，可以提供全新的医疗诊断工具。

其中，MEMS传感器是应用最广泛的一类器件。

下面将以MEMS传感器为例，介绍其原理。

MEMS传感器的原理是将待测值或物理现象转化为信号，在微机电系统中进行处理。

大多数MEMS传感器都是由感应结构和信号转换电路组成的。

其中感应结构通常采用压电、电容、电阻、温度、振动等技术，来实现感应现象和物理现象的转换。

而信号转换电路则用于转换、放大、滤波和数字化信号，从而使数据可以与其他设备通信。

以压电传感器为例，它主要由压电陶瓷、负载杆、方向夹具和输出电路组成。

当压电陶瓷受到力的作用时，它会产生电荷，从而产生电压信号。

这个信号可以通过负载杆和夹具传送到输出电路，最终转换成数字信号。

在MEMS传感器中，压电传感器广泛应用于机械和结构振动测量、气动测量、应变测量和加速度测量等。

总之，MEMS技术已经成为了多种新科技和应用的核心，这些应用不仅改善了我们的生活质量，而且为未来的技术创新提供了更广阔的空间。

M E M S压力传感器的结构与工作原理及应用技术MEMS压力传感器的结构与工作原理及应用技术MEMS是指集微型压力传感器、执行器以及信号处理和控制电路、接口电路、通信和电源于一体的微型机电系统。

MEMS压力传感器可以用类似集成电路（IC）设计技术和制造工艺，进行高精度、低成本的大批量生产，从而为消费电子和工业过程控制产品用低廉的成本大量使用MEMS传感器打开方便之门，使压力控制变得简单易用和智能化。

MEMS压力传感器原理：目前的MEMS压力传感器有硅压阻式压力传感器和硅电容式压力传感器，两者都是在硅片上生成的微机械电子传感器。

硅压阻式压力传感器是采用高精密半导体电阻应变片组成惠斯顿电桥作为力电变换测量电路的，具有较高的测量精度、较低的功耗，极低的成本。

惠斯顿电桥的压阻式传感器，如无压力变化，其输出为零，几乎不耗电。

MEMS硅压阻式压力传感器采用周边固定的圆形的应力杯硅薄膜内壁，采用MEMS技术直接将四个高精密半导体应变片刻制在其表面应力最大处，组成惠斯顿测量电桥，作为力电变换测量电路，将压力这个物理量直接变换成电量，其测量精度能达0.01%～0.03%FS。

硅压阻式压力传感器结构如图3所示，上下二层是玻璃体，中间是硅片，硅片中部做成一应力杯，其应力硅薄膜上部有一真空腔，使之成为一个典型的绝压压力传感器。

应力硅薄膜与真空腔接触这一面经光刻生成如图2的电阻应变片电桥电路。

当外面的压力经引压腔进入传感器应力杯中，应力硅薄膜会因受外力作用而微微向上鼓起，发生弹性变形，四个电阻应变片因此而发生电阻变化，破坏原先的惠斯顿电桥电路平衡，电桥输出与压力成正比的电压信号。

传统的机械量压力传感器是基于金属弹性体受力变形，由机械量弹性变形到电量转换输出，因此它不可能如MEMS压力传感器那样做得像IC那么微小，成本也远远高于MEMS压力传感器。

相对于传统的机械量传感器，MEMS压力传感器的尺寸更小，最大的不超过1cm，使性价比相对于传统“机械”制造技术大幅度提高。

mems传感器原理MEMS传感器原理一、引言MEMS（Micro Electro-Mechanical Systems）传感器是一种微型传感器技术，通过将微机电系统与传感器技术相结合，实现了在微尺度上感知和测量各种物理量的能力。

本文将介绍MEMS传感器的原理和工作方式。

二、MEMS传感器的构成MEMS传感器通常由微机电系统（MEMS）和传感器元件两部分组成。

MEMS部分由微小的机械结构组成，通过微加工工艺制造而成，包括微加速度计、微陀螺仪、微压力传感器等；传感器元件则是通过MEMS部分感知和转换物理量，如加速度、角速度、温度、压力等。

三、MEMS传感器的工作原理1. 加速度传感器原理加速度传感器是MEMS传感器中最常见的一种类型。

它利用微机电系统中的微小质量块和微弹簧构造，通过测量微小弹簧的位移来感知加速度。

当受到外力作用时，微小质量块将发生位移，通过测量位移的变化来计算加速度的大小。

2. 陀螺仪原理陀螺仪是一种用于测量角速度的MEMS传感器。

它利用了旋转物体的角动量守恒原理。

陀螺仪中的微机电系统结构包括一个微小的旋转质量块和微弹簧。

当陀螺仪受到角速度作用时，旋转质量块会产生角动量，通过测量角动量的变化来计算角速度的大小。

3. 压力传感器原理压力传感器利用微机电系统中的微小薄膜结构来感知压力变化。

微小薄膜受到外部压力作用后，会发生微小位移，通过测量位移的变化来计算压力的大小。

薄膜的材料和结构设计对传感器的灵敏度和精度有重要影响。

4. 温度传感器原理温度传感器是一种基于热敏效应的MEMS传感器。

它利用了温度变化对材料电阻或电容的影响。

传感器中的热敏元件受到温度变化的影响，导致电阻或电容发生变化。

通过测量电阻或电容的变化来计算温度的大小。

四、MEMS传感器的应用MEMS传感器在各个领域有广泛的应用。

在汽车行业中，MEMS传感器被用于车辆稳定性控制、空气袋系统和安全气囊等。

在智能手机和可穿戴设备中，MEMS传感器被用于加速度计、陀螺仪和磁力计等。
