电容式传感器的工作原理和结构.

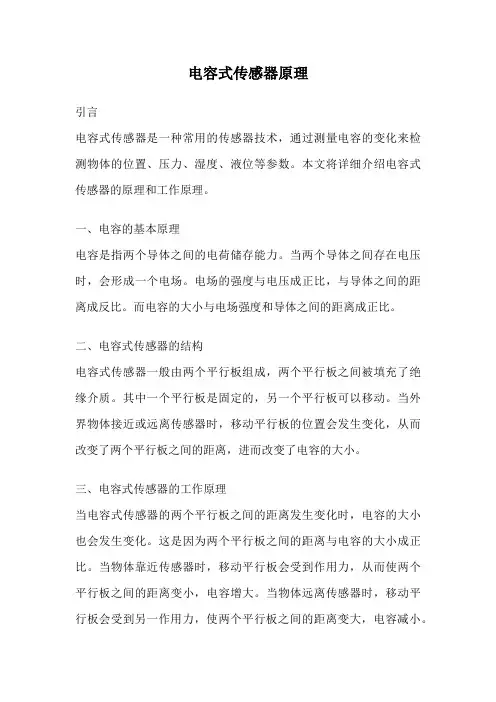

电容式传感器原理引言电容式传感器是一种常用的传感器技术，通过测量电容的变化来检测物体的位置、压力、湿度、液位等参数。

本文将详细介绍电容式传感器的原理和工作原理。

一、电容的基本原理电容是指两个导体之间的电荷储存能力。

当两个导体之间存在电压时，会形成一个电场。

电场的强度与电压成正比，与导体之间的距离成反比。

而电容的大小与电场强度和导体之间的距离成正比。

二、电容式传感器的结构电容式传感器一般由两个平行板组成，两个平行板之间被填充了绝缘介质。

其中一个平行板是固定的，另一个平行板可以移动。

当外界物体接近或远离传感器时，移动平行板的位置会发生变化，从而改变了两个平行板之间的距离，进而改变了电容的大小。

三、电容式传感器的工作原理当电容式传感器的两个平行板之间的距离发生变化时，电容的大小也会发生变化。

这是因为两个平行板之间的距离与电容的大小成正比。

当物体靠近传感器时，移动平行板会受到作用力，从而使两个平行板之间的距离变小，电容增大。

当物体远离传感器时，移动平行板会受到另一作用力，使两个平行板之间的距离变大，电容减小。

四、电容式传感器的应用1. 位置检测：电容式传感器可以用来检测物体的位置。

通过测量电容的变化，可以确定物体与传感器之间的距离，从而确定物体的位置。

2. 压力检测：电容式传感器可以用来检测物体的压力。

当物体施加压力时，会改变传感器两个平行板之间的距离，进而改变电容的大小。

3. 液位检测：电容式传感器可以用来检测液体的液位。

当液体的液位改变时，会改变传感器两个平行板之间的距离，进而改变电容的大小。

4. 湿度检测：电容式传感器可以用来检测环境的湿度。

湿度的变化会改变绝缘介质的电导率，从而改变电容的大小。

5. 触摸屏：电容式传感器广泛应用于触摸屏技术中。

触摸屏上覆盖了一个电容板，当手指触摸屏幕时，会改变电容板与传感器之间的距离，从而改变电容的大小。

总结电容式传感器是一种常用的传感器技术，通过测量电容的变化来检测物体的位置、压力、湿度、液位等参数。

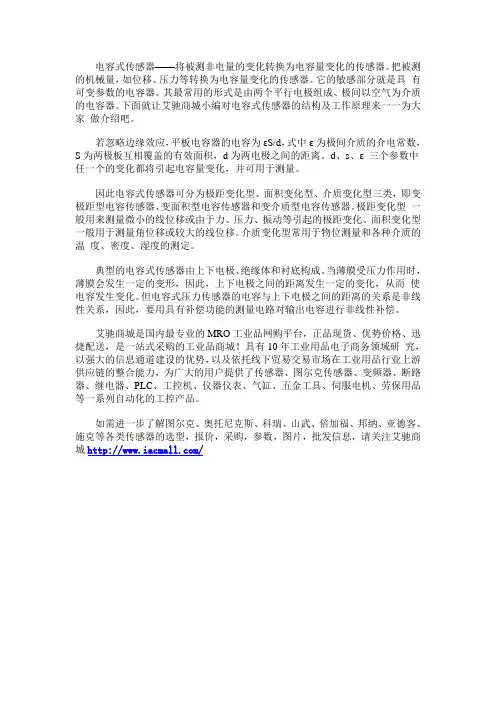

电容式传感器——将被测非电量的变化转换为电容量变化的传感器。

把被测的机械量，如位移、压力等转换为电容量变化的传感器。

它的敏感部分就是具有可变参数的电容器。

其最常用的形式是由两个平行电极组成、极间以空气为介质的电容器。

下面就让艾驰商城小编对电容式传感器的结构及工作原理来一一为大家做介绍吧。

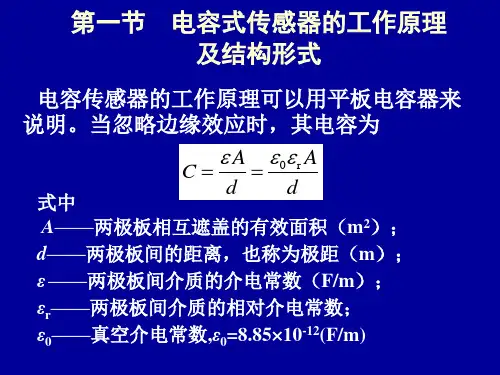

若忽略边缘效应，平板电容器的电容为εS/d，式中ε为极间介质的介电常数，S为两极板互相覆盖的有效面积，d为两电极之间的距离。

d、s、ε 三个参数中任一个的变化都将引起电容量变化，并可用于测量。

因此电容式传感器可分为极距变化型、面积变化型、介质变化型三类，即变极距型电容传感器、变面积型电容传感器和变介质型电容传感器。

极距变化型一般用来测量微小的线位移或由于力、压力、振动等引起的极距变化。

面积变化型一般用于测量角位移或较大的线位移。

介质变化型常用于物位测量和各种介质的温度、密度、湿度的测定。

典型的电容式传感器由上下电极、绝缘体和衬底构成。

当薄膜受压力作用时，薄膜会发生一定的变形，因此，上下电极之间的距离发生一定的变化，从而使电容发生变化。

但电容式压力传感器的电容与上下电极之间的距离的关系是非线性关系，因此，要用具有补偿功能的测量电路对输出电容进行非线性补偿。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城/。

电容式压力传感器工作原理
电容式压力传感器是一种常用的压力测量设备，其工作原理基于电容的变化量与压力之间的关系。

具体原理如下：
1. 基本结构：电容式压力传感器由两个电极板构成，它们之间装有一个可压缩的薄膜。

其中一个电极固定不动，而另一个电极通过一个细丝与测量对象（如气体或液体）接触，并能感受到外部压力的变化。

2. 电容变化：当外部压力施加在传感器上时，可压缩的薄膜会受到压力的作用而产生微小的形变。

这种形变会导致电极板之间的距离发生微小的变化，从而影响电容的大小。

3. 建立电场：当没有外部压力施加在传感器上时，电容的值最大，因为两个电极板之间的距离最大，电场受到最小的干扰。

而当外部压力增加时，电容的值会减小，因为电场受到了电极板之间距离减小的干扰。

4. 电容测量：为了测量电容的变化，传感器会连接到一个电容测量电路中。

该电路会将传感器与参考电容进行比较，得出电容的变化值。

然后，根据压力与电容变化之间的已知关系，可以计算出实际的压力值。

5. 输出信号处理：最后，测得的电容变化值可能需要进行进一步的信号处理。

这可能包括放大、滤波和数字转换等步骤，以便将电容变化转换为标准的电压或数字信号输出。

总结起来，电容式压力传感器通过测量电容的变化来反映外部压力的变化。

它的工作原理基于电容与距离之间的关系，可以通过测量电容变化值来计算实际的压力值。

一、实训目的电容式传感器实训旨在使学生了解电容式传感器的基本原理、结构、工作特性以及在实际应用中的重要性。

通过本次实训，学生应掌握电容式传感器的安装、调试、测试方法，并能够根据实际需求设计和应用电容式传感器。

二、实训内容1. 理论部分- 电容式传感器的基本原理：电容式传感器是利用电容变化来检测物理量的传感器。

其基本原理是通过测量电容的变化来检测被测量的物理量，如位移、振动、压力等。

- 电容式传感器的结构：电容式传感器主要由敏感元件、测量电路和信号处理电路组成。

- 电容式传感器的工作特性：电容式传感器具有高灵敏度、高精度、抗干扰能力强等特点。

2. 实践部分- 安装与调试1. 根据实验要求，将电容式传感器安装到相应的测试平台上。

2. 调整传感器与测试平台的距离，确保传感器能够正确地检测到被测量的物理量。

3. 调整传感器的灵敏度，使其在检测范围内达到最佳性能。

- 测试与数据分析1. 利用实验设备对电容式传感器进行测试，记录测试数据。

2. 分析测试数据，评估传感器的性能，如灵敏度、线性度、重复性等。

3. 根据测试结果，对传感器进行调整和优化。

3. 应用设计- 根据实验要求，设计一个应用实例，如位移测量、振动检测等。

- 分析应用实例中电容式传感器的需求，选择合适的传感器型号和参数。

- 设计电路，实现电容式传感器的信号采集、处理和输出。

三、实训结果与分析1. 测试结果通过实验，我们得到了以下测试结果：- 传感器的灵敏度为0.1mm/V，线性度为0.5%，重复性为0.3%。

- 在测试范围内，传感器能够稳定地检测到被测量的物理量。

2. 数据分析根据测试结果，我们可以得出以下结论：- 电容式传感器具有较高的灵敏度和线性度，能够满足实际应用的需求。

- 传感器的重复性好，稳定性高，适用于长时间连续工作。

3. 应用设计根据实验结果，我们设计了一个位移测量系统。

该系统采用电容式传感器作为测量元件，通过信号采集、处理和输出，实现了对位移的精确测量。

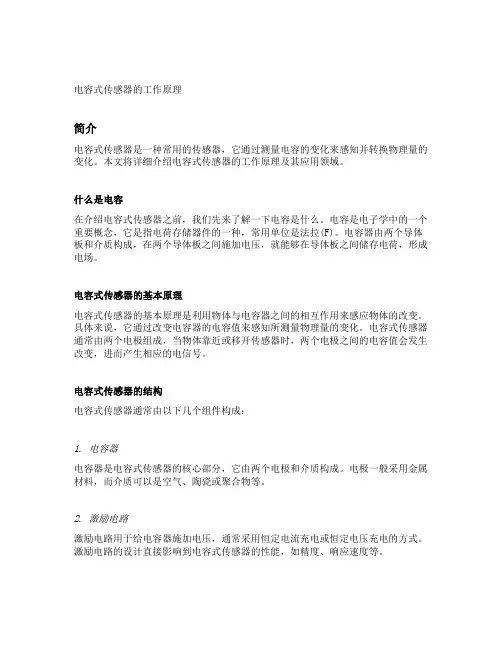

电容式传感器的工作原理简介电容式传感器是一种常用的传感器，它通过测量电容的变化来感知并转换物理量的变化。

本文将详细介绍电容式传感器的工作原理及其应用领域。

什么是电容在介绍电容式传感器之前，我们先来了解一下电容是什么。

电容是电子学中的一个重要概念，它是指电荷存储器件的一种，常用单位是法拉(F)。

电容器由两个导体板和介质构成，在两个导体板之间施加电压，就能够在导体板之间储存电荷，形成电场。

电容式传感器的基本原理电容式传感器的基本原理是利用物体与电容器之间的相互作用来感应物体的改变。

具体来说，它通过改变电容器的电容值来感知所测量物理量的变化。

电容式传感器通常由两个电极组成，当物体靠近或移开传感器时，两个电极之间的电容值会发生改变，进而产生相应的电信号。

电容式传感器的结构电容式传感器通常由以下几个组件构成：1. 电容器电容器是电容式传感器的核心部分，它由两个电极和介质构成。

电极一般采用金属材料，而介质可以是空气、陶瓷或聚合物等。

2. 激励电路激励电路用于给电容器施加电压，通常采用恒定电流充电或恒定电压充电的方式。

激励电路的设计直接影响到电容式传感器的性能，如精度、响应速度等。

3. 测量电路测量电路用于测量电容器的电容值。

常见的测量方法包括频率测量法、计量电桥法和阻抗法等。

4. 处理电路处理电路用于对测量电路输出的信号进行放大、滤波、线性化等处理。

这样可以获得更加稳定和可靠的传感器输出信号。

电容式传感器的工作原理电容式传感器的工作原理可以通过以下几个步骤来描述：1. 激励电路施加电压激励电路施加恒定电流或恒定电压给电容器充电。

2. 电容值的变化当物体靠近或移开传感器时，介质中的电场发生变化，导致电容器的电容值发生改变。

3. 测量电路感知电容值变化测量电路感知电容值的变化，转化为相应的电信号。

4. 处理电路处理输出信号处理电路对测量电路输出的信号进行放大、滤波、线性化等处理，得到稳定和可靠的传感器输出信号。

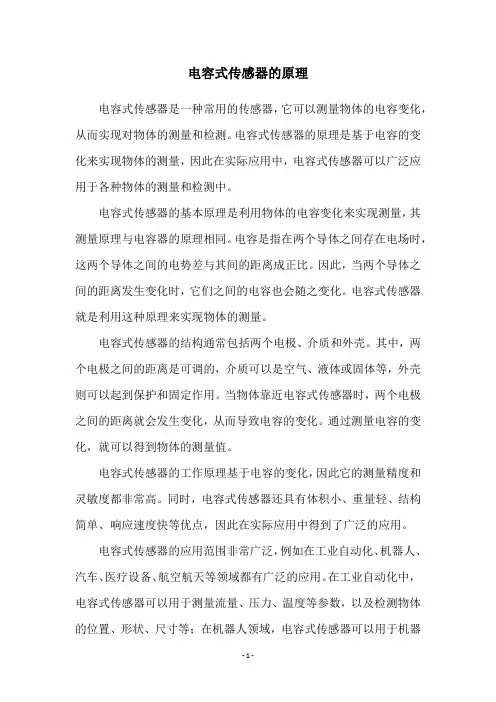

电容式传感器的原理电容式传感器是一种常用的传感器，它可以测量物体的电容变化，从而实现对物体的测量和检测。

电容式传感器的原理是基于电容的变化来实现物体的测量，因此在实际应用中，电容式传感器可以广泛应用于各种物体的测量和检测中。

电容式传感器的基本原理是利用物体的电容变化来实现测量，其测量原理与电容器的原理相同。

电容是指在两个导体之间存在电场时，这两个导体之间的电势差与其间的距离成正比。

因此，当两个导体之间的距离发生变化时，它们之间的电容也会随之变化。

电容式传感器就是利用这种原理来实现物体的测量。

电容式传感器的结构通常包括两个电极、介质和外壳。

其中，两个电极之间的距离是可调的，介质可以是空气、液体或固体等，外壳则可以起到保护和固定作用。

当物体靠近电容式传感器时，两个电极之间的距离就会发生变化，从而导致电容的变化。

通过测量电容的变化，就可以得到物体的测量值。

电容式传感器的工作原理基于电容的变化，因此它的测量精度和灵敏度都非常高。

同时，电容式传感器还具有体积小、重量轻、结构简单、响应速度快等优点，因此在实际应用中得到了广泛的应用。

电容式传感器的应用范围非常广泛，例如在工业自动化、机器人、汽车、医疗设备、航空航天等领域都有广泛的应用。

在工业自动化中，电容式传感器可以用于测量流量、压力、温度等参数，以及检测物体的位置、形状、尺寸等；在机器人领域，电容式传感器可以用于机器人的姿态控制、力量控制等；在汽车领域，电容式传感器可以用于汽车的安全控制、制动控制等；在医疗设备领域，电容式传感器可以用于医疗器械的控制和监测；在航空航天领域，电容式传感器可以用于飞机的导航、姿态控制等。

总之，电容式传感器是一种非常重要的传感器，它可以实现对物体的测量和检测，广泛应用于各个领域。

随着科技的不断发展，电容式传感器的应用范围也将越来越广泛，其在未来的发展中将发挥更加重要的作用。

3.43 电容式压力传感器的结构和工作原理是怎么样的？
差压式电容传感器的核心部分是一个差动变极距式电容传感器。

它以热胀冷缩系数很小的两个凹形玻璃（或绝缘陶瓷）圆片上的镀金薄膜作为定极板，两个凹形镀金薄膜与夹紧在它们中间的弹性平膜片组成C1和C2 。

当被测压力p
、p2由两侧的内螺纹压力接头
进入各自的空腔，该压力通过不锈钢波纹隔离膜
以及热稳定性很好的灌充液（导压硅油），传导
到“δ腔”。

弹性平膜片由于受到来自两侧的压力
之差，而凸向压力小的一侧。

在δ腔中，弹性膜
片与两侧的镀金定极之间的距离很小（约0.5mm
左右），所以微小的位移（不大于0.1mm）就可
以使电容量变化100pF以上。

测量转换电路（相
敏检波器）将此电容量的变化转换成4~20mA的
标准电流信号，通过信号电缆线输出到二次仪
表。

从图b中还可以看到，该压力变送器自带液
晶数码显示器。

可以在现场读取测量值，总共只
需要电源提供4~20mA
电流。

电容式差压传感器
δ室剖面图
差动电容的输入激励源通常做在信号处理壳体中，其频率通常
选取100kHz左右，幅值约为１０V pp左右。

经变送器内部的CPU
线性化后，差压变送器的输出精度一般可达1%左右。

带隔离膜片的差动电容压力传感器
对额定量程较小的差动电容式差压变送器来说，当某一侧突然失压时，巨大的差压有可能将很薄的平膜片压破，所以设置了安全悬浮膜片和限位波纹盘，起过压保护作用。

变介电常数电容式传感器的工作原理
电容式传感器是一种常用的传感器类型，用于测量物体的位置、形状、压力等参数。

变介电常数电容式传感器利用物体与电极之间的电容变化来实现参数的测量。

以下是其工作原理的简要解释：
1.基本结构：变介电常数电容式传感器由两个电极构成：一个是
固定的电极，另一个是可移动的电极。

两个电极之间通过一种
介电材料分隔，形成电容结构。

2.电容变化原理：当没有外力作用于传感器时，介电材料的介电
常数保持不变，传感器的电容也维持稳定。

而当有外界力量施
加在传感器上时，传感器的可移动电极会相应地发生位移，改
变电容结构的形态，导致电容值发生变化。

3.电容测量：通过连续地测量传感器的电容值变化，可以得到物
体施加在传感器上的力量或变形。

这通常是通过将电容传感器
作为元件嵌入电路中进行测量，使用适当的电路和信号处理技
术，将电容值转换为与测量参数相关的电信号进行处理和分析。

总结起来，变介电常数电容式传感器的工作原理是利用物体与电极之间的电容变化来测量参数。

当外界力量作用于传感器时，导致电容结构发生变化，进而导致电容值的变化。

通过测量电容值的变化，可以得到所需的参数信息。
