电容式液位传感器的工作原理

d A C ε=电容式液位传感器及测量原理1引言 (1)2电容式液位传感器的结构与测量原理 (1)2.1电容式液位传感器的结构 (1)2.2电容式液位传感器的工作原理 (3)3电容式液位传感器的特点 (6)1引言电容式传感器利用了非电量的变化转化为电容量的变化来实现对物理量的测量。

电容式传感器广泛用于位移、振动、角度、加速度等机械量的精密测量，并正逐步扩大到压力、差压、液面（料位）、成分含量等方面的测量。

电容式传感器具有以下几个特点：1）机构简单，体积小，分辨力高；2）可实非接触式测量；3）动态效应好。

电容式传感器的固有频率很高，因此动态效应时间短，且其介质耗损小，可使用较高的工作频率，可用于测量高速变化的参数；4）温度稳定性好。

它本身发热量极小；5）能在高温、辐射和强振动等恶劣条件下工作6）电容量小，功率小，输出阻抗高，因此，负载能力差，易受外界抗干扰产生不稳定现象。

2电容式液位传感器的结构与测量原理2.1电容式液位传感器的结构电容式传感器是把被测的非电量转换为自身电容量变化的一种传感器。

这些被测量是用于改变组成电容器的可变参数而实现其转换的。

电容式传感器的基本工作原理可以用最普通的平行极板电容器来说明。

两块相互平行的金属极板，当不考虑其边缘效应（两个极板边缘处的电力线分布不均匀引起电容量的变化）时，其电容量为：（1）公式中 ——电容极板间介质的介电常数；A ——两平行板所覆盖的面积；d ——两平行板之间的距离。

因此只要改变其中的一个参数，就会引起电容量的变化，根据这一电容结构关系可构成变极距电容传感器，变面积型电容传感器和变介质型传感器、用于测量液位的电容式传感器。

是利用容器中的物料为恒定的介电常数时，极间电容正比于液位的原理而构成的，并应用电子学方法测量电容值，从而探测液面位置信息。

特点是液位测量只与电容结构有关，与物料的密度无关根据这一特点，可采用圆筒形结构构成变面积型的液位传感器，这种传感器结构的探头是由这两个电极极板构成，通过气、液或料相介质的高度不同引起极间电容改变来探测物面位置的。

电容式液位开关的工作原理(一)电容式液位开关的工作原理1. 引言在工业生产中，液位控制是一个非常重要的参数。

电容式液位开关是一种常用的液位控制设备，它通过测量液体中的电容变化来实现液位的检测。

本文将从浅入深地解释电容式液位开关的工作原理。

2. 基本原理电容是指两个导体之间由于电荷分布而形成的电势差，是一种储能元件。

电容式液位开关利用这一原理，通过改变电容的大小来判断液体的液位高度。

其基本构造包括电容传感器和信号处理电路两部分。

3. 电容传感器电容传感器是电容式液位开关的核心组件，它通常由两个金属电极构成，这两个电极之间就形成了一个电容。

当液体接触到电容传感器时，液体和电容传感器之间形成了一个电介质，从而改变了电容的大小。

4. 电容变化的原理液体的介电常数与液位高度存在一定的关系。

当液位较低时，液体与电极之间的距离较大，液体的介电常数对电容的影响较小；而当液位上升时，液体与电极之间的距离缩小，液体的介电常数对电容的影响较大。

因此，液位的变化会导致电容的变化。

5. 信号处理电路信号处理电路负责接收电容传感器产生的电容变化，并将其转换成相应的电信号。

通常采用的方法是将电容传感器与一个射频振荡电路相连，通过测量振荡频率或振荡电流的变化来判断液位的高低。

6. 工作原理总结综上所述，电容式液位开关通过测量液体中的电容变化来判断液位的高低。

当液位改变时，液体与电容传感器之间的电容发生变化，信号处理电路将这个变化转换成相应的电信号，从而实现液位的检测。

7. 应用领域电容式液位开关是一种灵活、可靠且精确的液位检测设备，广泛应用于工业控制、环保监测、液位报警等领域。

其优势包括高精度、无浸入、不受介质影响等。

8. 结论电容式液位开关通过测量液体中的电容变化来实现液位的检测。

它是一种应用广泛且可靠性高的液位控制设备，为工业生产提供了重要的技术支持。

同时，我们也应该注意在使用电容式液位开关时，根据具体情况选择适合的型号和安装方式，以确保其工作正常。

电容式传感器应用实例演示电容式传感器是一种广泛应用于工业领域的传感器之一，它通过测量电容的变化来检测环境中的物理量。

其原理是利用了介质的电容与其周围环境的关系，当介质的性质或位置发生改变时，电容值也会发生相应的变化。

以下是几个电容式传感器应用实例的演示：1.液位检测：在液体储罐中安装电容式液位传感器，通过测量液位与罐壁之间的电容变化来确定液位的高低。

当液位上升时，液体与罐壁之间的介电常数增加，导致电容值增加；反之，当液位下降时，电容值减小。

这种液位检测方法广泛应用于石油、化工等行业。

2.触摸传感：将电容式传感器应用于触摸屏上，能够实现触摸位置的精确检测。

触摸屏上覆盖了一层由导电材料制成的感应层，当手指接触屏幕时，手指周围的电场会影响感应层上的电容。

通过测量这个电容的变化，可以确定手指触摸的位置，并将其转化为相应的控制信号。

3.地热能利用：利用地下的地热能作为供暖或供冷的能源已经成为一种环保的方式。

电容式传感器可以用于监测地下能源的温度变化，通过测量地下水或土壤的电容来确定温度变化的幅度和趋势。

这种监测方式有助于科学合理地利用地下的地热能，提高能源利用效率。

4.空气质量检测：通过检测空气中各种气体的电容变化，可以判断空气质量的优劣。

电容式传感器能够感知空气中的气体浓度变化，从而实时监测空气中的有害气体浓度。

将这些传感器应用于空气净化器或环境监测设备上，可以实时监测和改善室内空气质量。

5.智能农业：电容式传感器可以应用于农业领域，实现土壤湿度的准确测量。

根据土壤的含水量不同，土壤的电容也不同，通过测量土壤与传感器之间的电容变化，可以判断土壤的湿度状况。

利用这些数据，可以实现精准的灌溉控制，提高农作物的产量和质量。

总结：电容式传感器广泛应用于液位检测、触摸传感、地热能利用、空气质量检测和农业等领域。

通过测量电容的变化，可以实现对环境中各种物理量的检测和监测。

随着科技的不断进步，电容式传感器在各个领域的应用也将不断扩大和深入。

简述电容式传感器的工作原理及分类1. 引言大家好，今天咱们聊聊电容式传感器。

这玩意儿其实很有意思，感觉就像是给我们生活加了点神奇的调料。

电容式传感器是利用电容的变化来检测各种物理量，比如距离、压力、湿度等，听起来是不是挺酷的？别急，让我慢慢给你道来。

2. 工作原理2.1 基本原理电容式传感器的核心在于“电容”，它的基本原理其实不复杂。

电容就像一个小小的储存器，能存储电荷。

它由两个导体和一个绝缘体构成，导体之间的距离和面积会影响电容的大小。

想象一下，如果你把这两个导体之间的距离拉近，电容就会增加；如果拉远，它就会减少。

这就像拉开了跟好朋友的距离，感觉远了点，但心还是连着的！传感器利用这个原理，检测到的电容变化就能转化为电信号，从而告诉我们所需的信息。

2.2 应用领域这玩意儿可不止是好玩，还在很多地方派上了用场呢！比如在手机屏幕上，电容式触摸屏就是用这种原理，轻轻一碰就能反应，真是科技的魔力。

此外，在工业领域，电容式传感器也能监测液位、压力等等，帮助工厂提高效率。

这就像是在忙碌的城市中，一位默默无闻的守护者，时刻关注着每一个细节。

3. 分类3.1 按照工作方式电容式传感器其实还有不少分类，按照工作方式可以分为接触式和非接触式。

接触式传感器需要和被测物体接触，像是在测量物体的表面距离；而非接触式传感器则是远程“观察”，就像是个好奇的小侦探，远远地就能知道情况。

这两者各有千秋，接触式通常精度高，但可能受环境影响；而非接触式则灵活多变，适合各种环境。

3.2 按照测量对象再者，根据测量对象，我们也可以把电容式传感器分为位置传感器、压力传感器和湿度传感器等等。

位置传感器就像是小道消息，随时掌握物体的移动；压力传感器则是个“忍者”，默默监测压力的变化，及时发出警报；湿度传感器则在关心空气的湿润程度，给植物、房间等提供最适宜的环境。

它们的身影无处不在，构成了我们生活的“无形卫士”。

4. 小结综上所述，电容式传感器的工作原理和分类其实并不复杂，充满了趣味性。

水位探头的工作原理水位探头是一种用于测量液体水位的装置，它可以广泛应用于工业、农业、环保等领域。

水位探头的工作原理是通过感应液体表面的变化来测量水位的高度。

本文将详细介绍水位探头的工作原理及其应用。

一、水位探头的工作原理。

1. 电容式水位探头。

电容式水位探头是一种常用的水位测量装置，它利用电容的变化来感知液体的高度。

当电容式水位探头浸入液体中时，液体与探头之间会形成一个电容器。

液体的介电常数会影响电容的大小，从而可以通过测量电容的变化来确定液体的高度。

2. 漂浮式水位探头。

漂浮式水位探头是利用浮力原理来测量液体水位的装置。

当液体水位上升时，浮子也会随之上升，通过测量浮子的位置来确定液体的高度。

漂浮式水位探头通常采用浮子和传感器相结合的方式来实现水位的测量。

3. 压力式水位探头。

压力式水位探头是利用液体压力的变化来测量水位的装置。

当液体的水位上升时，液体的压力也会随之增加。

通过测量压力的变化来确定液体的高度。

压力式水位探头通常采用压力传感器来实现水位的测量。

二、水位探头的应用。

1. 工业领域。

在工业领域，水位探头被广泛应用于储罐、水箱、水池等设备中，用于监测液体的水位。

通过实时监测水位，可以及时发现液体的泄漏、溢出等问题，保障生产安全。

2. 农业领域。

在农业领域，水位探头被用于农田灌溉系统中，用于监测水位，控制灌溉设备的运行。

通过精确控制水位，可以有效节约水资源，提高灌溉效率。

3. 环保领域。

在环保领域，水位探头被用于污水处理厂、水质监测站等设施中，用于监测水位、水质等参数。

通过实时监测水位和水质，可以及时发现并处理污水泄漏、水质异常等问题，保护环境。

三、水位探头的发展趋势。

随着科技的进步，水位探头在精度、稳定性、可靠性等方面不断得到提升。

未来，水位探头将更加智能化，可以实现远程监测、自动控制等功能。

同时，水位探头的应用领域也将进一步扩大，涉及到更多的行业和领域。

总之，水位探头是一种非常重要的水位测量装置，它的工作原理主要是通过感应液体表面的变化来测量水位的高度。

一设计原理本设计采用筒式电容传感器采集液位的高度。

主要利用其两电极的覆盖面积随被测液体液位的变化而变化，从而引起对应电容量变化的关系进行液位测量。

由于从传感器得出的电压一般在0~30mv之间，太小不易测量，所以要通过放大电路进行放大。

从放大电路出来的是模拟量，因此送入ADC0809转换成数字量，ADC0809连接于单片机，把信号送入单片机。

通过单片机控制水泵的运转。

显示电路连接于单片机用于显示水位的高度。

该显示接口用一片MC14499和单片机连接以驱动数码管。

二传感器设计.(1)传感器原理电容式液位传感器系统; 它利用被测体的导电率, 通过传感器测量电路将液位高度变化转换成相应的电压脉冲宽度变化, 再由单片机进行测量并转换成相应的液位高度进行显示,该系统对液位深度具有测量、显示与设定功能, 并具有结构简单、成本低廉、性能稳定等优点。

(2)传感器的组成图3-1-2 为传感器部分的结构原理图。

它主要是由细长的不锈钢管(半径为R1 ) 、同轴绝缘导线(半径为R0 ) 以及其被测液体共同构成的金属圆柱形电容器构成。

该传感器主要利用其两电极的覆盖面积随被测液体液位的变化而变化, 从而引起对应电容量变化的关系进行液位测量。

图3-1-2传感器原理图(3) 测量原理由图1 可知, 当可测量液位H = 0 时, 不锈钢管与同轴绝缘导线构成的金属圆柱形电容器之间存在电容C0 , 根据文献得到电容量为:（1）式中, C0 为电容量, 单位为F ; ε0 为容器内气体的等效介电常数,单位为F/ m; L 为液位最大高度; R1 为不锈钢管半径;R0 为绝缘导线半径, 单位为m。

当可测量液位）为H 时, 不锈钢管与同轴绝缘电线之间存在电容CH :（2）式中, ε为容器内气体的等效介电常数, 单位为F/ m。

因此, 当传感器内液位由零增加到H 时, 其电容的变化量ΔC 可由式(1) 和式(2) 得（3）由式可知, 参数ε0 , ε, R1 , R0 都是定值。

简述电容式传感器工作原理及应用电容式传感器是一种常见的传感器类型，它通过测量电容的变化来检测目标物体的某种特性或环境参数。

其工作原理基于电容的基本定律，即电容与两个电极之间的距离和介电常数成正比。

因此，当目标物体靠近或远离电容式传感器时，电容的值会发生变化，进而通过电路进行测量和分析。

电容式传感器的工作原理可以简单地描述为：当传感器的电极之间存在一定的电场时，根据电容公式可以得知电容C与电场E之间的关系为C=εA/d，其中C表示电容，ε表示介电常数，A表示电极面积，d表示电容之间的距离。

当目标物体靠近电容式传感器时，目标物体会改变电场的分布，导致电容的值发生变化。

这个变化可以通过电路进行测量和分析，从而得知目标物体的特性或环境参数。

电容式传感器具有多种应用。

以下是几个常见的应用示例：1. 接近传感器：电容式传感器可以用于检测目标物体与传感器之间的距离。

当目标物体靠近传感器时，电容的值会发生变化，从而可以实现对目标物体的接近检测。

这种应用广泛用于自动门、智能家居和机器人等领域。

2. 液位传感器：电容式传感器可以用于测量液体的液位。

通过将传感器的电极部分浸入液体中，液体与电极之间的介质常数会影响电容的值。

通过测量电容的变化，可以得知液体的液位信息。

这种应用常见于化工、石油和食品等行业。

3. 触摸传感器：电容式传感器可以用于触摸屏和触摸按钮等设备中。

当手指接触传感器时，手指与传感器之间的电场会发生变化，导致电容的值发生变化。

通过测量电容的变化，可以实现触摸的检测和定位。

这种应用广泛用于智能手机、平板电脑和汽车导航系统等设备中。

4. 湿度传感器：电容式传感器可以用于测量空气中的湿度。

通过将传感器的电极部分暴露在空气中，空气中的湿度会影响电容的值。

通过测量电容的变化，可以得知空气中的湿度信息。

这种应用常见于气象、农业和室内环境监测等领域。

电容式传感器通过测量电容的变化来检测目标物体的特性或环境参数。

它具有灵敏度高、响应速度快等优点，广泛应用于工业、农业、医疗和消费电子等领域。

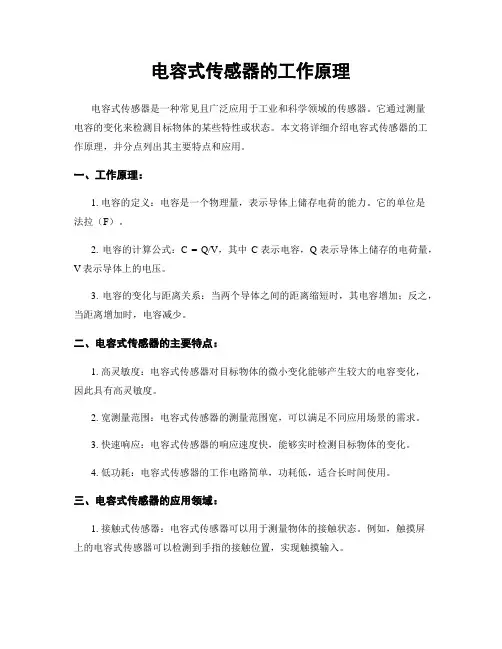

电容式传感器的工作原理电容式传感器是一种常见且广泛应用于工业和科学领域的传感器。

它通过测量电容的变化来检测目标物体的某些特性或状态。

本文将详细介绍电容式传感器的工作原理，并分点列出其主要特点和应用。

一、工作原理：1. 电容的定义：电容是一个物理量，表示导体上储存电荷的能力。

它的单位是法拉（F）。

2. 电容的计算公式：C = Q/V，其中C表示电容，Q表示导体上储存的电荷量，V表示导体上的电压。

3. 电容的变化与距离关系：当两个导体之间的距离缩短时，其电容增加；反之，当距离增加时，电容减少。

二、电容式传感器的主要特点：1. 高灵敏度：电容式传感器对目标物体的微小变化能够产生较大的电容变化，因此具有高灵敏度。

2. 宽测量范围：电容式传感器的测量范围宽，可以满足不同应用场景的需求。

3. 快速响应：电容式传感器的响应速度快，能够实时检测目标物体的变化。

4. 低功耗：电容式传感器的工作电路简单，功耗低，适合长时间使用。

三、电容式传感器的应用领域：1. 接触式传感器：电容式传感器可以用于测量物体的接触状态。

例如，触摸屏上的电容式传感器可以检测到手指的接触位置，实现触摸输入。

2. 非接触式测量：电容式传感器可以用于测量非接触物体的距离、位置或形状。

例如，汽车制动系统中的非接触式传感器可以测量刹车片与刹车盘之间的间隙，从而监测刹车片的磨损情况。

3. 液位检测：电容式传感器可以测量液体的液位。

当传感器放置在液体中时，其电容值随着液位的升降而变化，从而实时监测液体的液位变化。

4. 环境监测：电容式传感器可以用于监测环境中的湿度、温度等参数。

通过测量电容的变化，可以获得环境的相关信息。

5. 工业自动化：电容式传感器广泛应用于工业自动化领域。

例如，机器人的姿态、位置等参数可以通过电容式传感器实时监测和调整。

综上所述，电容式传感器是一种应用广泛的传感器，其工作原理基于电容的变化。

它具有高灵敏度、宽测量范围、快速响应和低功耗等特点。

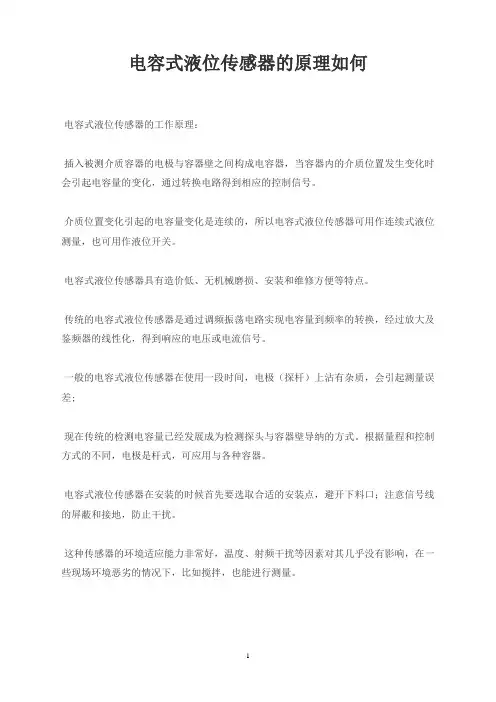

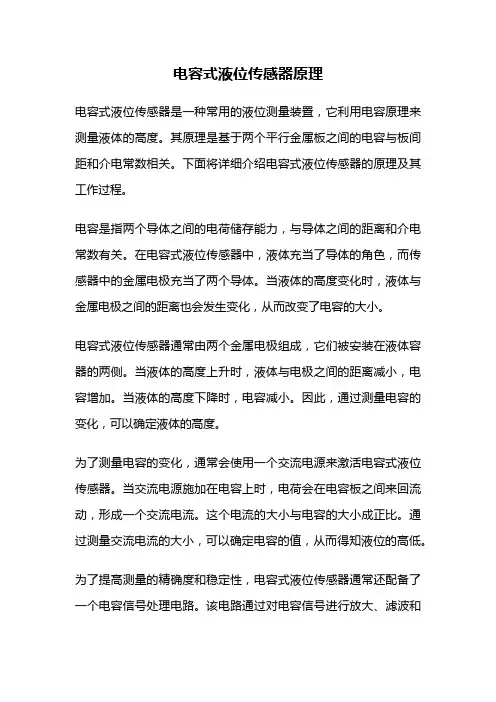

电容式液位传感器的原理如何
电容式液位传感器的工作原理：
插入被测介质容器的电极与容器壁之间构成电容器，当容器内的介质位置发生变化时会引起电容量的变化，通过转换电路得到相应的控制信号。

介质位置变化引起的电容量变化是连续的，所以电容式液位传感器可用作连续式液位测量，也可用作液位开关。

电容式液位传感器具有造价低、无机械磨损、安装和维修方便等特点。

传统的电容式液位传感器是通过调频振荡电路实现电容量到频率的转换，经过放大及鉴频器的线性化，得到响应的电压或电流信号。

一般的电容式液位传感器在使用一段时间，电极（探杆）上沾有杂质，会引起测量误差;
现在传统的检测电容量已经发展成为检测探头与容器壁导纳的方式。

根据量程和控制方式的不同，电极是杆式，可应用与各种容器。

电容式液位传感器在安装的时候首先要选取合适的安装点，避开下料口；注意信号线的屏蔽和接地，防止干扰。

这种传感器的环境适应能力非常好，温度、射频干扰等因素对其几乎没有影响，在一些现场环境恶劣的情况下，比如搅拌，也能进行测量。
