第三章 电容式传感器重点

第三章 电容式传感器

本章主要内容：

电容式传感器广泛应用于位移、振动、角度、加速度等机械量的精密测量，且逐步应用于压力、压差、液面等方面的测量。本章着重介绍电容式传感器的结构原理及结构形式，讨论电容式传感器的测量电路、影响电容式传感器精度的因素及提高精度的措施。要求初步掌握电容式传感器的原理及应用

第一讲 电容式传感器的工作原理和结构

教学目的要求：掌握变间隙式、变面积式及变介电常数式三种电容传感器的工作原理，结构

类型及工作原理基本应用；

教学重点：1.电容传感器的工作原理

2. 影响电容式传感器精度的因素及提高精度的措施

3. 电容传感器的输出特性

教学难点：电容传感器的输出特性

教学学时：2学时

教学内容：

一、 电容传感器的工作原理及输出特性

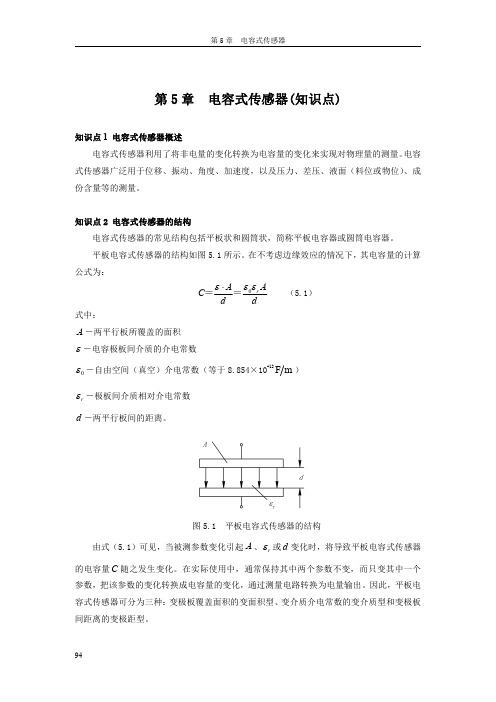

工作原理： 由平板电容公式：d S

d S

C 0r εεε==可知：

当d ，S 和r ε中的某一项或某几项有变化时，就改变了电容C 。在交流工作时，改变C 就相当于改变了容抗X C ，从而使输出电压或电流发生变化。d 和S 的变化可以反映线位移或角位移的变化，也可以间接反映弹力、压力等的变化；r ε的变化，则可以反映液面的高度、材料的温度等的变化。

二、电容式传感器的结构形式

结构类型：改变极板距离d 的变间隙式，改变极板面积S 的变面积式，改变介电常数r ε的

变介电常数式。

三、 电容式传感器的特性

1．变间隙式电容传感器

d S

C ε=0

当被测量的变化引起间距减小了△d 时，

如△d <

12≈?-d

d 则 )1(00d

d C C C ?+=?+ 或

d

d C C ?=?0 说明：

1）. 电容C 的相对变化△C /C 0与输入位移△d 之间的关系是非线性的，只有当△d <

2）. 电容式传感器的灵敏度为

20d

S d C d C K ε==??= 增大S 和减小d 均可提高传感器的灵敏度。

2. 变面积式电容传感器

图3-4所示为一直线位移型电容式传感器的原理图 a

x C x d b C C C ?-=?-

=-=?00ε 说明：

1） 电容C 的相对变化△C /C 0与直线位移△x 呈线性关系

2） 测量的灵敏度为 d

b a C x C K ε-=-=??=0 减小两极板间的距离d ，或增大极板的边长b 可提高传感器的灵敏度，但d 的减小受到电容器击穿电压的限制，而增大b 则受到传感器体积的限制。需要说明的是，位移△x 不能

太大，极板的另一边长a 不宜过小，否则会因边缘电场影响的增加而影响线性特性。

3） 齿形极板的电容式线性位移传感器可有效提高灵敏度

灵敏度为

d

b n x C K ε-=??= 其中n 为齿数 4） 变面积传感器可测量角位移的变化

图3-5所示为一角位移型电容式传感器的原理图 则：π

θ0

0C C C C -=-=?可见， 电容C 的相对变化△C /C 0与角位移θ也呈线性关系。 3．变介电常数式电容传感器

当电容式传感器中的电介质改变时，其介电常数变化，从而引起了电容量发生变化 如图：B A C C C +=

而CA 与CB 与介质的种类和介质厚度和深度都有

关系。 即：212121

001εεεε+-

?=-=?d d a x C C C C 4．差动电容传感器

在实际应用中，为了提高传感器的灵敏度，常常做成差动形式。

5．电容传感器的性能改善

（1）静电击穿问题

应对办法：为防止击穿，通常在两极板间再附加

一层云母或塑料薄片

（2）边缘效应

应对办法：增设防护电极，如图3-8

（3）寄生电容。

产生原因；

电容式传感器除了极板间的电容外，极板还可能与周围物体（包括仪器中的各种元件甚至人体）之间产生电容联系，这种电容称为寄生电容。

应对办法：

对传感器进行静电屏蔽，即将电容器极板放置在金属壳体内，并将壳体良好接地。出于同样原因，其电极引出线也必须用屏蔽线，且屏蔽线外套须同样良好接地（驱动电缆技术）驱动电缆技术：

这一技术的基本思路是将电极引出线进行内外双层屏蔽，使内层屏蔽与引出线的电位相同，从而消除了引出线对内层屏蔽的容性漏电，而外层屏蔽仍接地而起屏蔽作用。

（4）温度误差

应对办法：选择合适的电极材料或在测量电路中加以补偿

本讲小结

本讲主要讲述电容传感器原理、类型及输出特性，可以看出：变间隙式电容传感器一般适合测量微小位移和微小振动，而变面积式则可测量位移范围要大一些，而且线形度也好一些。

作业

1．电容式传感器在实际中主要存在哪些问题？分别采取什么措施加以解决？

2．如图3-21所示正方形平板电容器，极板长度a=4cm，极板间距离d=0.2mm。若用此变面积式传感器测量位移x，试计算该传感器的灵敏度。已知极板间介质为空气。
