天然气管道穿越专项方案本天然气管道穿越是根据河道挡墙工程现场实际情况、业主及监理要求采取保护桥体的措施，因湾新城水系项目河道工程F标段K6+540处有座桥，该桥是市区与机场连接的主要道路，桥上行人、车辆、重型货车较多，桥下地质情况较复杂、水位高、流沙多，存在严重的施工安全隐患；目前，水系F标段桥头北岸挡墙基础深基坑即将开挖，因此采取天然气管道穿越主要是为了将安全防患与未然，以确保工程的顺利进行。
一、编制依据1.1、根据湾新城水系项目K6+227～K6+950河道工程F标段施工图纸及施工合同。
1.2、水工混凝土结构设计规SL/T 191-961.3、水工建筑物抗震设计规SL 203-971.4、建筑地基基础设计规GB 50007-20021.5、建筑地基处理技术规JGJ 79-20021.6、堤防工程设计规GB 50286-981.7、建筑桩基技术规JGJ94-20081.8、砼结构工程施工质量验收规GB 50204-2002二、技术标准2.1、抗震设防烈度：6度，防洪标准：50年，工程级别：三级。
2.2、钢管桩背上均布荷载：20KPa。
2.3、材料：基础混凝土为C25；钢管桩为￠300 .三、工程概况3.1、工程位置本工程位于省市，场地位于岛的南部在市主城区以西大约8公里处，为湾海坡片区二线地。
3.2、工程容本标段位于项目河道排洪工程2区K6+227～K6+950段河道治理工程，工程容：钢管桩支护工程。
主要工程数量表3.3 气候情况本工程项目所属地区为热带海洋季风气候，台风频繁，干湿交替明显，终年无霜，冬短夏长，平均气温25.7℃，极端低温为5.1℃，极端高温为37.5℃，平均降雨量为1755.0mm，5月至11月为雨季，降水量约占全年的90%，其中8月~10月降雨量最大，11月至来年4月为旱季，降雨量反占全年降雨量的10%，台风累年年平均影响个数4～3个，台风季节一般从6月份开始，10月份结束。
燃气管道定向穿越施工方案燃气管道的定向穿越施工方案是一项重要而复杂的工程，需要精确规划和细致的施工过程，以确保施工的安全性和顺利进行。
以下是一个以1200字以上的详细施工方案。
1.施工前准备在开始施工前，需要进行充分的准备工作。
首先，需要召开施工方案会议，明确施工的目标、方法和时间安排，并确定施工过程中需要的人员和设备。
其次，需要进行现场勘测和设计，确定最佳的管道穿越位置和轨道，以确保穿越施工的安全和有效性。
最后，需要申请相关的许可和批文，确保施工过程符合法规和规定。
2.施工设备和材料准备为了顺利进行燃气管道的定向穿越施工，需要准备相应的设备和材料。
设备包括定向钻机、管道切割机、测量仪器等。
材料包括钻头、钢管、连接件、防腐材料等。
3.组织施工队伍为了保证施工的顺利进行，需要组织一支高效的施工队伍。
施工队伍包括项目经理、技术人员、操作人员、安全人员等。
他们需要具备相关的专业知识和技能，并参加相应的培训。
4.安全措施燃气管道的定向穿越施工是一项高风险的工程，必须采取严格的安全措施。
首先，需要确保现场的临时围栏和标志牌设置齐全，以确保施工现场的安全。
其次，应对施工队伍进行培训，了解相关的安全规范和操作规程，并进行现场巡逻和检查，确保施工的安全性。
最后，在施工过程中要进行必要的监测和测试，以确保燃气管道的安全。
5.施工过程定向穿越燃气管道的施工过程包括以下几个步骤：-首先，根据设计要求和现场勘测结果，确定穿越轨道和目标地点。
然后，使用定向钻机进行预控孔的钻造，以确保穿越的方向和深度。
-接下来，使用管道切割机在目标地点处切割出相应的孔洞，以便安装钢管。
-然后，将钢管从起始位置输送到目标地点，通过定向钻机进行导向和穿越。
在这个过程中，要注意控制钢管的方向和深度，以免损坏燃气管道。
-最后，进行钢管的连接和密封，使用防腐材料进行防护处理，确保燃气管道的完整性和安全性。
6.施工质量和验收在施工完成后，需要进行必要的质量检查和验收工作。
燃气河流穿越施工方案范文5.1回拖力计算及钻机能力分析1.主要施工设备性能表公司的德国海瑞克HK250t钻机最大拖拉力为250t，该钻机施工能力能够满足该工程需要。
HK250t型定向钻机具体性能见下表：传动功率（在2100转速/分）钟）最大回拖力最大推力旋转速度最大扭矩钻速驱动小车行程驱动方式总长度钻架最小角度钻架最大角度40025006000～68900～351114235815KWkNkNRPMkNmm/minmmm度度齿条/小齿轮经过以上回拖力的计算和设备能力情况的调查，用于此项目工程施工的设备完全可以满足施工的需要。
5.2钻机及配套设施就位1.由于钻机工作对稳定性的要求，现场用σ=20mm钢板制作一具钻机固定地锚，规格3.5某2某1.5m。
根据入土角度，计算出地锚坑与钻机的距离，然后开挖一个3.5某2.5某2m的地锚坑。
将地锚就位，地锚内用人工充满沙子。
为保证地锚在钻机回拖管道时的稳固，在地锚前用100＃槽钢、DN200钢管制作止推挡板。
2.要保证穿越方位的准确，必须严格按照设计桩位测量放线。
由于河流穿越两岸有堤坝阻挡，一般都不能通视，因此要使用全站仪对设计桩位复测，复测后核对设计图纸与现场桩位无误才能进行正式测量放线。
测量放线时要重点做好穿越轴线的放线，轴线放完后，使用经纬仪控制，将钻机准确就位在穿越轴线上，保证钻机、入土点和出土点保持在一条直线上。
8米长槽钢4根DN200管桩6m/根地钻机下垫枕木排锚连接槽钢3.为防止配制泥浆时的粉尘飞扬对施工现场周围环境造成污染，现场在泥浆配制区搭设工棚一座，将泥浆罐、泥浆泵、泥浆材料及电气设备都放置在工棚内，既能防雨防风有能控制粉尘飞扬。
工棚尺寸为20m某10m某3m，用2〞建筑脚手架做骨架，四周和顶部安装防雨布。
4.配制泥浆的水源就近取用河水。
在河边安装自吸泵2台，从河边至穿越入土端泥浆罐铺设4＂消防水带500m。
5.在钻机至泥浆坑之间开挖1m宽引沟，沟底铺防雨布，将装卸钻杆时流出的泥浆排入泥浆坑，防止泥浆渗入地层。
第1篇一、工程概况本项目为某城市燃气管道工程，管道起点为某燃气调峰站，终点为某居民小区，全长约10公里。
管道穿越区域包括城区道路、河流、铁路、地下管线等复杂环境。
为确保工程顺利进行，特制定本穿越施工方案。
二、施工准备1. 技术准备：根据工程地质勘察报告，编制穿越施工方案，确定施工方法、施工工艺、施工设备等。
2. 人员准备：组织施工队伍，明确各岗位职责，进行技术培训和安全教育。
3. 设备准备：准备钻机、挖掘机、吊车、管道、阀门、三通等施工设备。
4. 材料准备：准备高密度聚乙烯（HDPE）管道、管件、防腐材料等。
三、施工方法1. 定向钻穿越：根据地质条件和管道长度，采用定向钻穿越技术，将管道穿越复杂环境。
2. 施工步骤：（1）确定钻进起点和终点，进行地质勘察，确定钻进参数。
（2）钻机就位，进行钻孔，保证钻孔方向和深度符合设计要求。
（3）将管道穿入钻孔，连接管道和管件，进行试压。
（4）管道连接完成后，进行防腐处理。
四、施工工艺1. 钻孔施工：采用地质钻机进行钻孔，钻孔深度应大于管道长度，确保管道在穿越过程中不受损坏。
2. 管道穿入：将管道穿入钻孔，确保管道在穿越过程中保持直线。
3. 管道连接：连接管道和管件，确保连接牢固。
4. 防腐处理：对管道进行防腐处理，提高管道使用寿命。
五、质量保证措施1. 严格控制原材料质量，确保管道和管件符合设计要求。
2. 加强施工过程管理，确保施工质量。
3. 定期进行管道检测，发现问题及时处理。
六、安全环保措施1. 施工现场设置安全警示标志，加强安全教育培训。
2. 施工过程中，严格遵守操作规程，确保施工安全。
3. 处理施工过程中产生的废弃物，防止环境污染。
4. 采取有效措施，降低施工对周边环境的影响。
七、施工进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
八、结语本穿越施工方案旨在确保燃气管道工程顺利进行，提高施工质量，保障施工安全。
在施工过程中，严格遵循方案要求，确保工程顺利完成。

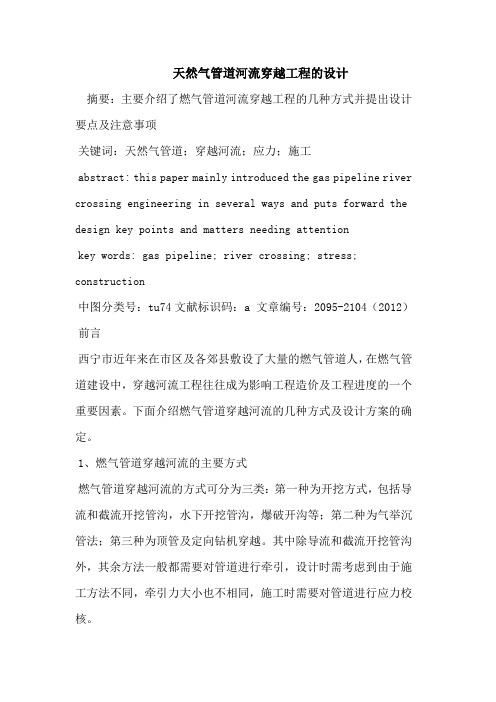

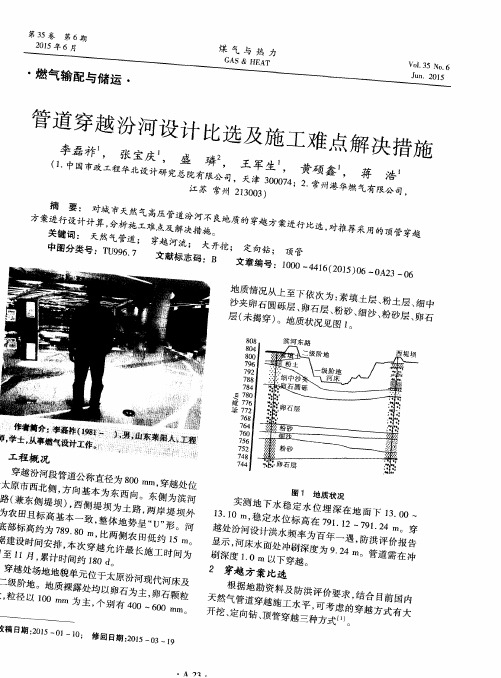

天然气管道河流穿越工程的设计摘要：主要介绍了燃气管道河流穿越工程的几种方式并提出设计要点及注意事项关键词：天然气管道；穿越河流；应力；施工abstract: this paper mainly introduced the gas pipeline river crossing engineering in several ways and puts forward the design key points and matters needing attentionkey words: gas pipeline; river crossing; stress; construction中图分类号：tu74文献标识码：a 文章编号：2095-2104（2012）前言西宁市近年来在市区及各郊县敷设了大量的燃气管道人，在燃气管道建设中，穿越河流工程往往成为影响工程造价及工程进度的一个重要因素。
下面介绍燃气管道穿越河流的几种方式及设计方案的确定。
1、燃气管道穿越河流的主要方式燃气管道穿越河流的方式可分为三类：第一种为开挖方式，包括导流和截流开挖管沟，水下开挖管沟，爆破开沟等；第二种为气举沉管法；第三种为顶管及定向钻机穿越。
其中除导流和截流开挖管沟外，其余方法一般都需要对管道进行牵引，设计时需考虑到由于施工方法不同，牵引力大小也不相同，施工时需要对管道进行应力校核。
1.1开挖方式：导流和节流开挖管沟是目前最常用，最原始的穿越河流的方法，适用于小型和中型河流和水流量小的情况。
通过导流和围堰将施工面与河流上下游分隔开，施工简易方便，工程造价低，管道防腐、焊接、试压、下沟及检测等所用作业均在围堰内进行，施工质量宜于保证。
缺点是适用面较窄，对流速较快，流量较大的河流，导流和围堰工程浩大，经济上不合理。
此外，截流开挖管沟常有大量地下水涌出，在施工时如不及时做好降水工作，可能导致管道埋深不够甚至产生塌方，使穿越工程失败。
燃气河流穿越施工方案1.施工前期准备1.1环境勘测：对施工区域进行综合勘测，包括地理、地质、气象等环境信息，了解地下管道和河流的情况。
1.2技术研究：根据勘测结果，进行技术研究，确定穿越的方案和方法。
1.3设计方案：根据技术研究，编制详细的设计方案，包括施工流程、工程量计算、设备选择等。
2.施工方案2.1施工流程2.1.1准备工作：组织各项资源投入，包括人力、机械和材料准备。
2.1.2施工平台：根据地形地貌情况，选择合适的施工平台，并进行平整处理。
2.1.3环境保护：采取措施，保护环境，防止燃气泄漏和污染河流。
2.1.4燃气管道穿越：根据设计方案，选取合适的施工方法，进行燃气管道的穿越工作。
2.1.5河流穿越：根据设计方案，选取合适的施工方法，进行河流的穿越工作。
2.1.6完工验收：对施工结果进行检查，确保质量合格。
2.2燃气管道穿越2.2.1技术措施：(1)确定穿越点：根据设计要求和施工实际，确定燃气管道穿越的位置。
(2)探测管线：利用地下探测技术，确定燃气管道的具体位置和埋深。
(3)隔离保护：在施工期间，采取隔离保护措施，防止燃气泄漏。
(4)施工方法：根据地下管道的情况，选择适当的施工方法，如水平定向钻孔、直埋等。
(5)施工设备：选用适当的施工设备，如定向钻孔机、挖掘机等。
2.2.2安全措施：(1)施工现场设置警示标志，保持施工区域的安全和通行秩序。
(2)施工前要对施工人员进行安全培训，提高他们的安全意识。
(3)根据施工现场的情况，设置合适的防护设施，如护栏、防护网等。
(4)严格遵守相关安全规范，如穿戴个人防护用品，使用安全设备等。
2.3河流穿越2.3.1技术措施：(1)确定穿越点：根据设计要求和施工实际，确定河流穿越的位置。
(2)水文测量：对河流进行水文测量，了解水流情况，为施工提供参考数据。
(3)施工方法：根据河流的情况和水流的特点，选择适当的施工方法，如堰坝施工、水下作业等。
(4)施工设备：选用适当的施工设备，如挖掘机、浮船等。
燃气河流穿越施工方案背景在城市燃气管道建设中，燃气河流穿越是一个复杂且关键的施工环节。
燃气河流穿越施工方案的制定至关重要，需要合理规划和严谨实施，以确保施工的顺利进行并最大程度减少安全风险。
方案概述本方案旨在针对燃气管道穿越河流的具体情况，提供一套可行的施工方案。
我们将从前期准备、施工准备、施工实施、安全措施四个方面进行详细说明。
前期准备在进行燃气河流穿越施工之前，需要进行充分的前期准备工作。
首先，必须对燃气管道穿越点及周边环境进行详细勘察，了解河流水域情况以及潜在的风险隐患。
其次，需制定详细的施工方案，并向相关部门报备，获得施工许可。
同时，需要准备好必备的施工设备和人员，并建立应急预案。
施工准备在施工前，应按照施工方案布置好施工现场，确保各项设备齐全。
同时，需对施工人员进行安全培训，确保他们了解施工流程和安全操作规范。
另外，要对燃气管道进行必要的检查和维护，确保施工前管道处于正常状态。
施工实施在开始实施燃气河流穿越施工时，需严格按照施工方案操作，确保施工流程的顺利进行。
在管道穿越过程中，需密切关注管道的变化情况，及时调整施工方案以应对突发情况。
同时，要严格遵守施工安全规范，确保施工过程中人员和设备的安全。
安全措施为保障施工过程中的安全性，需采取一系列安全措施。
首先，应设立警戒线和安全警示牌，确保施工区域周边人员及车辆不受影响。
其次，要配备专业的安全监控人员，时刻监控施工情况，及时发现并处理安全隐患。
另外，要配备完善的急救设备和应急预案，确保一旦发生意外事件能够及时处理。
结语燃气河流穿越施工是燃气管道建设中的重要环节，需要谨慎规划和周密准备。
本方案提供了一套完整的燃气河流穿越施工方案，包括前期准备、施工准备、施工实施和安全措施等方面的详细内容，希望能为相关从业人员提供参考，并有效地保障施工过程的顺利进行和安全性。
燃气工程定向钻穿越河流施工方案一、施工概述燃气工程中，需要在一些特殊情况下，如河流、湖泊等人工或自然水体的横穿时，采用定向钻技术，实现管道的穿越。
本文将以燃气工程定向钻穿越河流为背景，提出一种可行的施工方案。
二、施工准备1.施工前期准备（1）设计方案：根据实际情况，确定钻孔位置、孔径和孔长等参数，综合考虑地层条件、水体宽度、管道直径等因素；（2）申请审批：根据相关法规和规范，向相关部门申请钻孔穿越河流的审批，并提供相关施工方案和技术资料；（3）选择设备：根据实际需要，选择适合的定向钻设备和相应配套设备，如钻机、钻铤、导向仪等。
2.施工现场准备（1）查明地下管线：在施工前进行地下探测，确保没有其他管线穿越河流的位置，以免发生不可逆的事故；（2）清理现场：清除河岸两侧的杂草和垃圾，确保施工现场整洁；（3）搭建临时设施：搭建临时办公室和工地设施，摆放所需设备和工具。
三、施工步骤1.安装导向桩（1）按照设计要求，在河岸两侧设立导向桩，用于定位和导向；（2）导向桩的安装需要根据设计深度来确定，确保稳定性和固定度。
2.钻孔施工（1）确定钻孔位置，根据设计要求和现场条件，选定最合适的位置进行钻孔；（2）安装定向钻设备，将钻杆下放，开始钻孔；（3）钻孔过程中需要定期记录井深和岩土层情况，特别是在穿越河流段，要密切关注沉积物或砾石的情况，及时采取相应措施；（4）根据设计要求，钻孔至设计深度，保持坚定的计划性和按步骤施工，确保钻孔的质量和精度；（5）钻杆出孔后，将导向仪安装于钻杆顶部，对孔径和孔长进行测量，以确保钻孔达到设计要求。
3.推管安装（1）在孔内安装推管，以保证管道在拉伸过程中的平稳运行；（2）通过牵引绳安装推管，并逐渐拉入钻孔中，确保推管的稳定度；（3）推管穿越河流的过程中要注意牵引力的控制，避免对河床造成不必要的影响；（4）推管到位后，进行推管的固定和加固，确保管道的稳定性。
4.管道安装（1）在推管内安装燃气管道，保证管道的连续性和完整性；（2）通过连接器将管道连接起来，确保连接的牢固性和密封性；（3）在河岸两侧的井口处设置放空井和检修井，以便日后的检修和维护。
燃气工程定向钻穿越河流施工方案一、前言燃气工程中，定向钻技术的应用越来越广泛，特别是在需要穿越河流等地形复杂情况下，传统的施工方法难以胜任。
本文旨在探讨燃气工程中定向钻穿越河流的施工方案，确保施工顺利进行。
二、方案设计1. 工程准备在进行定向钻穿越河流前，需要充分准备。
首先，对河流下游和上游地质情况进行详细调研，确定穿越点，并进行现场勘测。
同时，组建施工队伍，制定详细的施工计划和安全措施。
2. 资料分析根据勘测所得资料，分析地质情况和地下管线情况，确定最佳的钻穿越路径。
考虑到河流水位变化对施工的影响，需制定临时应对方案。
3. 施工方案设计在确定钻穿越路径后，制定详细的施工方案。
包括钻头直径、钻头类型、钻进速度等参数的确定，以及施工过程中的应急处置方案。
4. 施工设备准备确保所需的设备齐全，并进行设备的检查和调试，保证施工进度顺利进行。
5. 安全措施在施工过程中，严格执行安全措施，特别是在河流穿越过程中，要加强监测，确保施工人员和设备的安全。
三、施工流程1. 钻孔准备根据设计方案，在河流两岸分别进行钻孔准备工作，确保钻进的方向和位置正确。
2. 钻进过程使用定向钻设备，沿着预定的路径进行钻进作业，同时根据实际情况进行调整。
在穿越过程中，要注意监测钻孔的方向和深度，确保达到设计要求。
3. 管线铺设完成钻进后，进行管线的铺设工作，保证管线的稳固和密封。
4. 施工结束完成管线的铺设后，进行施工结束的验收工作，确保工程质量符合要求。
四、总结燃气工程中定向钻穿越河流是一项技术复杂、风险高的工程，需要充分的准备和精细的施工方案。
通过本文提出的施工方案，可以保障燃气工程在穿越河流时的顺利进行，同时确保施工人员和设备的安全。
汾河流域生态修复工程祁县核心段堤外节水灌溉工程跨越山西省天然气管道工程安全施工方案编制：杨兆刚审核：杨宗庆批准：刘凤华建设单位：汾河流域生态修复工程祁县核心段堤外节水灌溉工程项目部施工单位：山西省晋中市水利建筑工程总公司2016年10月21日第一章工程概况1.1 工程概况汾河流域生态修复工程祁县核心段堤外节水灌溉工程是2016年中央财政农田水利设施资金及省级配套资金项目，工程规划实施后，新增灌溉面积1000亩，改善灌溉面积3422亩。
本次工程位于祁县贾令村范围内，共有三处与山西天然气有限公司管线交叉，交叉角度45°，垂直距离大于500mm，我方管线南北走向，贵单位管线为东北西南走向。
1.2 各参建单位建设单位：汾河流域生态修复工程祁县核心段堤外节水灌溉工程项目部监理单位：山西省建设建设监理有限公司施工单位：山西省水利建筑工程总公司1.3交叉位置根据本次工程管线走向有三条支管线在祁县贾令村与天然气管线交叉穿越，项目管线为输水管线设计压力0.6 Mpa。
交叉情况一缆表晋中市祁县贾令山西天然气太原-平遥管线里程山西天然气太原-平遥管线管底埋深设计压力管道直径（mm）管道材质穿越角度JP46+900m 2.1m 4.0Mpa 559 L360祁县项目管道交叉桩号祁县项目管道管底埋深设计压力管道直径（mm）管道材质穿越角度K2+919 3.1m 0.6Mpa 350 球墨铸铁45°晋中市祁县贾令山西天然气太原-平遥管线里程山西天然气太原-平遥管线管底埋深设计压力管道直径（mm）管道材质穿越角度JP47+300 2.0m 4.0Mpa 559 L360祁县项目管道祁县项目管道设计压力管道直径（mm）管道材质穿越角度交叉桩号管底埋深K2+265 3.0m 0.6Mpa 350 球墨铸铁45°晋中市祁县贾令山西天然气太原-平遥管线里程山西天然气太原-平遥管线埋深设计压力管道直径（mm）管道材质穿越角度JP47+400 1.7m 4.0Mpa 559 L360祁县项目管道交叉桩号祁县项目管道管底埋深设计压力管道直径（mm）管道材质穿越角度K2+144 2.7m 0.6Mpa 350 球墨铸铁45°第二章编制依据1.《城镇燃气设计规范》（GB50028-2006）2.《城镇燃气技术规范》（GB50494-2009）3.《城镇燃气输配工程施工及验收规范》（CJJ33-2005）4.《聚乙烯燃气管道工程技术规程》（CJJ63-2008）5.《油气输送管道穿越工程设计规范》（GB50423-2013）6.《油气输送管道穿越工程施工规范》（GB50424-2007）7. 现场勘察情况第三章施工组织机构3.1 施工组织机构图建设单位现场负责人王志刚负责人：杨宗庆YYANGZHONGQI监理单位总监黄美华施工单位项目经理靳明晓3.2部门职责3.2.1项目经理部对整个工程的质量、安全、进度、环保等方面负全责，对工程施工进行总体协调管理，负责对业主、监理、地方政府等部门的联系工作。
3.2.2项目经理⑴全面负责组织工程的实施，对工程的质量、进度和HSE 负领导责任。
⑵组织编制项目施工实施计划，确保按期完工。
⑶组织制定项目经济责任制及其它制度，并确保其实施。
⑷组织调动各施工单位的人员、设备，解决施工中的重大问题。
⑸组织协调和业主、监理、地方及其它施工单位的关系。
3.2.3项目副经理⑴负责项目施工组织与现场管理。
⑵参与项目重大问题的讨论与决策。
⑶组织各项施工准备工作。
⑷按项目实施计划组织现场施工，组织解决现场施工问题。
⑸组织协调各部施工，合理调配施工力量，组织平衡、调整施工计划。
⑹参与组织竣工检查、验收，组织编制保投产计划，并组织实施。
3.2.4项目总工程师施工员 成建强技术员 严学红安全员 王秀丽建设单位 监理单位 施工单位现场监理 张彬现场代表 王志刚⑴负责项目技术和质量管理，对重大技术质量问题的解决进行决策。
⑵负责项目的培训工作。
⑶组织实施新技术、新材料、新工艺的推广应用。
⑷参与项目重大问题的讨论与决策。
3.2.5生产技术组⑴参与组织有关施工准备工作。
⑵组织内部图纸会审和技术交底，编制施工组织设计和施工技术方案、措施。
⑶检查和监督技术规范、标准的执行。
⑷按公司制度进行技术管理，并检查所属施工单位的执行情况。
⑸办理设计变更，处理现场技术问题，参与质量事故的分析与处理。
⑹负责竣工资料的整理、汇编。
⑺参与竣工验收。
⑻参与组织工程的实施及施工计划的调整。
⑼参与组织人员和设备的调迁及现场调动。
⑽协调各单位的关系，处理解决现场施工组织问题。
⑾执行公司机动资产管理制度，制定项目设备管理制度。
⑿参与组织设备的调迁及配备。
⒀编制设备维修保养计划并负责实施。
⒁组织防腐管的运输与分配。
⒂收集整理施工报表，定期上报。
第四章施工方案4.1、施工准备1.对新建管线进行放线，对有标识的地下障碍物落实管理单位并进行结合，同时结合当地住户落实地下其他障碍物。
2.由山西天然气有限公司运行部用雷迪检测仪复核地下障碍物的具体位置和深度。
4.2、工艺流程45°4.3管线交叉穿越示意图12输水管线 3平面图JP46+900断面示意图1项目区管线交叉图管沟回填管道穿越 管沟开挖 测量放线 地貌恢复标志桩埋设 南已建山西天然气太原-平遥输气管道工程山西天然气管道1.2m>500mm2m>3m1.5m砼套管 拟建汾河流域生态修复工程祁县核心段堤外节水灌溉工程工程输水管JP47+300断面示意图1标示桩自然地面1.5m山西天然气管线输水管线JP46+900断面示意图25m>500mm砼套管1.4m砼套管拟建汾河流域生态修复工程祁县核心段堤外节水灌溉工程工程输水管山西天然气管道 >500mm>3m 1.2m2mJP47+400断面示意图1标示桩自然地面1.4m山西省天然气管线输水管线JP47+300断面示意图25m>500mm砼套管1.1m砼套管 拟建汾河流域生态修复工程祁县核心段堤外节水灌溉工程工程输水管2m>2m>500mm1.2m山西天然气管道4.4、施工方案测量放线时，根据施工图纸标注的地域，施工技术人员与山西天然气有限公司晋中管理处联系，并请有关人员到现场指明准确的地点，将输气管道的穿越方案递交给晋中管理处有关管理部门审阅，征求意见，达成共识，并批示。
技术人员和测量人员一起到穿越地点对施工图纸进行现场核对确定，并做出明确的标记。
整个管线的穿越施工，需待输气管道的穿越方案经过有关部门审批后方可开始实施。
在开始施工前对所有施工人员进行施工技术交底和施工QHSE 交底，并对施工人员进行安全教育，确保本穿越工程安全、优质、高效的完成。
1）穿越点确定在进行穿越施工前，与晋中管理处的相关人员一起用地探仪等仪器确定管线交叉穿越的具体位置，并指派专人监督，开挖探坑，确定管线埋深等数据，以便下一步施工。
2）穿越段由于管线是45°斜交叉穿越管线，至少要保证在此处整管穿越。
3）地下构筑物暴露保护标示桩自然地面1.1m山西省天然气管线输水管线JP47+400断面示意图25m>500mm砼套管在施工作业带内的已建管线，施工时严禁施工车辆和施工设备在管线的上方碾压。
必要在管线上方经过时，必须对已建管线采取保护措施，方可通过。
保护措施采取在已建管线两侧铺垫枕木或修筑土墙，在上方搭设枕木排或钢管排，上敷0.5m土层。
达到在管线上方行走施工机械时，管线不受力。
4）布管1.施工作业带清理施工作业带清理时，扫线要避免铲土，需要平整时应在管线上方敷土。
遇到管线标志桩时，应注意保护，影响时按照规定进行移桩。
2.散布管施工作业带清理完成后，按照设计要求进行散布管。
散布管时经过已建管线时，布管设备必须在合格的管线保护上方通过，不允许未经保护直接通过。
布管时不允许施工设备在管线上方停留。
5）管沟开挖管线交叉处两侧5米范围内管沟采用人工开挖方式，挖到管线警示带后，开挖人员应注意土质的变化，预测管线的深度，开挖在管线的两侧挖土，避免铁锹破坏已建管线的防腐层；若开挖时土质松散，必要时管沟两侧打支撑桩（槽钢或工字钢）进行保护（此处用槽钢和工字钢不妥，万一打到管线不好处理，关键是交叉点，应采用放坡和台阶等施工方式），以免发生坍塌事故，对于施工人员造成不必要的损伤。
管线开挖完毕后，对裸露运营管线要进行标识保护，防止破坏。
涉及深基坑开挖时的安全技术标准：1、每层挖土前认真检查坑壁和支撑的可靠性，并在整个施工过程中定时进行测试和检查。
2、沿所放边线进行开挖，并把边线挖去，并保证把边坡放好；3、基坑四周严禁堆放土方等重物。
4、土方开挖技术交底挖较深的坑槽时，上部边缘应经常清理，并及时加设挡板，防止土块等落物伤人，坑下作业人员必须戴好安全帽。
5、人员下坑沟时应走专用逃生通道或梯子，不得从上跳或踩踏土壁及其支撑上下。
6、严禁机具碰撞支撑系统，定期检查支撑的稳定性，支撑系统不能用作堆物平台或浮桥。
7、坑上和坑内各层支撑和行人道路应专门设置，两边立1米高栏杆，通道上不准堆放杂物。
8、坑内与坑外有联系的作业，必须设指挥人员，规定专用讯号，严格按指挥讯号进行作业。
9、基坑(槽)施工完毕拆除支撑和拔板时，必须严格按施工组织设计程序进行，防止坑外土体产生破坏性位移。
10、场内施工人员禁止吸烟和未经批准使用明火。
6）管线下沟管沟开挖完毕验收合格后，管线下沟，利用人工将管线下沟，将管线在已建管线的下方穿过。
新建管线必须在已建管线的下方通过，满足管线的设计埋深后，保证新旧管线间净距离在500mm以上，并对已建管线探出的裸管进行电火花检漏。
7）中间隔离保护措施输水管带砼套管下沟后，并做水泥套管隔绝保护，人工回填200mm并夯实，然后人工回填至山西天然气管道上方500mm并分层夯实。
8）管沟回填人工回填山西天然气公司管线500mm以上后，埋设标志桩。
交叉处管沟回填采用人工回填。
回填土应分层进行，每层厚度不大于300mm（指未夯实厚度）。
并采用人工夯实将管子土方及周围土壤彻底夯实，使其与周围土壤的密度相同。
9）地貌恢复恢复地貌时严禁在原建管线的上方取土，恢复现场原貌，达到设计和甲方要求。
10）管线附属物恢复对管线穿越施工造成的原管线三桩等标识损坏的，按照原管线的要求进行恢复，达到要求。
我方穿越处应设标志桩或警示牌。
第五章施工进度计划计划在2016年12月15日穿越施工，工期三天，在进行穿越施工前，提前1天通知山西天然气有限公司。
第六章工作质量控制按公司质量体系的要求及业主的要求，我们投入大量的人力、物力和财力，制定了完善的、切实可行的项目质量保证计划，并使之有效的运行，从施工准备阶段、施工阶段、竣工验收、保修阶段等各阶段的各个环节、各个工序得以有效控制，确保本工程质量目标，创优质工程。
