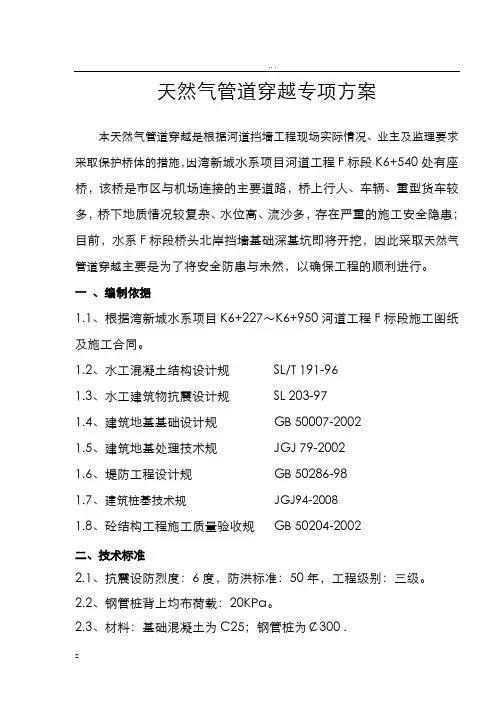

海南省水利水电建筑安装公司天然气管道穿越专项方案
本天然气管道穿越是根据河道挡墙工程现场实际情况、业主及监理要三亚湾新城水系项目河道工程标段求采取保护桥体的措施，因F
处有座桥，该桥是市区与机场连接的主要道路，桥上行人、车K6+540
辆、重型货车较多，桥下地质情况较复杂、水位高、流沙多，存在严
重的施工安全隐患；目前，水系标段桥头北岸挡墙基础深基坑即将F
开挖，因此采取主要是为了将安全防患与未然，以确保天然气管道穿越
工程的顺利进行。
一、编制依据
、根据三亚湾新城水系项目～河道工程标段施工K6+9501.1 K6+227F
图纸及施工合同。
1.2、水工混凝土结构设计规范SL/T191-96
SL203-971.3、水工建筑物抗震设计规范
1.4GB50007-2002、建筑地基基础设计规范
1.5JGJ79-2002、建筑地基处理技术规范
1.6GB50286-98、堤防工程设计规范
1.7、建筑桩基技术规范JGJ94-2008
1.8、砼结构工程施工质量验收规范GB50204-2002
二、技术标准
2.1、抗震设防烈度：6度，防洪标准：50年，工程级别：三级。
2.2、钢管桩背上均布荷载：20KPa。
2.3、材料：基础混凝土为C25；钢管桩为￠300.
三、工程概况
-1-
海南省水利水电建筑安装公司、工程位置3.1
本工程位于海南省三亚市，场地位于海南岛的南部在三亚市主城区以
西大约公里处，为三亚湾海坡片区二线地。8
、工程内容3.2
本标段位于项目河道排洪工程区内～K6+950段河道治理工程，2 K6+227
工程内容：钢管桩支护工程。
主要工程数量表
单序工程数量备注工程名称位号
774.611m2现场清理广告牌
198.00￠钢管桩m3002
1836.9C253混凝土3m
4
气候情况3.3
本工程项目所属地区为热带海洋季风气候，台风频繁，干湿交替明显，
终年无霜，冬短夏长，平均气温25.7℃，极端低温为5.1℃，极端高温为
37.5℃，平均降雨量为1755.0mm，5月至11月为雨季，降水量约占全年的
90%，其中8月~10月降雨量最大，11月至来年4月为旱季，降雨量反占全
年降雨量的10%，台风累年年平均影响个数4～3个，台风季节一般从6月
份开始，10月份结束。
3.4、地质、水文资料
中国海南三亚湾新城水系河道工程施工图纸”及根据业主提供的“
实地勘察本标段建设地地质水文情况如下：
3.4.1、地质资料
-2-
海南省水利水电建筑安装公司a、表层为厚约0。20～0。30m的植被层，
b、1.50～2.60m厚的粉质粘土层，
c、2.60～5.00m厚的粉砂层，
d、2.50～4.10m厚的粉质粘土层，
e、2.00～5.60m厚的粗砂层。
3.4.2、水文资料
四、施工组织
4.1、施工计划安排
施工主要工序是：清理现场—测量放线—管桩施工。
4.2、施工进度安排
4.2.1清理现场
现场有钢结构广告牌、钢结构围墙及混凝土场地，需要人工、机械设
备清理，用2天扫清障碍。
4.2.2测量放线
用1天时间进行测量放线工作，其中包括水准点、导线点的恢复、原
地面复测，对河道中线拴桩、挡墙边线、钢管桩桩位点及用地边线等位置
放线。
4.2.3管桩施工
用10天完成试打任务，选择性能良好的机械设备，熟练的操作手
并持证上岗，桩基选用T50液压机、钢材为￠300、砼为C25混凝土；根据
桩基定位点压桩，钢管桩工序为：测量定位、压桩（钢管焊接）、砼灌注。
具体附表：1钢管桩支护平面示意图。
4.3劳动力安排计划
4.3.1劳动力安排计划（见下表）：
-3-
海南省水利水电建筑安装公司劳动力安排计划表
单位：人
4.4、主要机械设备及进场计划
4.4.1、机具设备的使用管理
4.4.1.1根据项目实际情况编制本项目所需机具使用计划，包括机械设
备的型号、规格、数量、进出场时间。并按照机具使用计划组织设备进场；
所有进场机械必须经检验合格方可投入使用。
4.4.1.2实行人机固定、机械使用、保养责任制，要求操作人员必须遵
守安全操作规程，爱护机械设备，执行保养规程；认真执行交接制度。填
好动转记录。
4.4.1.3实行操作证制度。对操作人员进行培训、考试，确定合格者发
给操作证。施工机械操作人员及特种作业人员必须持证上岗。
4.4.2、施工主要机具使用计划（见下表）：
主要施工机械设备表
机械设备名规格型号数量额定产地制造年份生产能力国别产地称挖掘机日本小松31.2m2000PC200-61
装载机柳工32m1998ZL40B2118kw
-4-
海南省水利水电建筑安装公司
东风、解放自卸汽车199958t长江吊车8tNK50012001
上海交流电焊机20012BX-500桩机10T1
水准仪（自日200安平全站日200
4.5、材料
为保证工程质量要求，在材料采购中选择严格国家标准，选择正规的
供货渠道进货。
五、工程质量要求和质量保证措施
5.1工程质量要求
5.1.1放样定桩位
依据挡墙基轴线进行放样定位。此项工作前应先对基轴线和水准点标高进
行复测，经监理、业主方验收后方能进行放样，桩位放好后经监理和业主
代表验收合格后方可施工。
5.1.2压桩前桩身质量检验
进场钢管桩必须有构件合格证，外观质量要求无锈斑、质量缺陷等。
