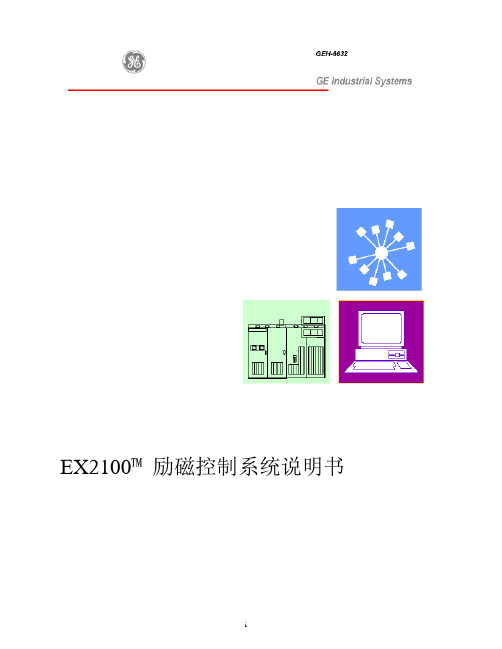

EX2100™励磁控制系统说明书目录第1章设备简介----------------------------------------1-1 简述-----------------------------------------------------1-1系统简介-------------------------------------------------1-2硬件简介-------------------------------------------------1-5软件简介-------------------------------------------------1-6技术特性-------------------------------------------------1-6如何取得帮助---------------------------------------------1-8相关文件-------------------------------------------------1-8文件的分发-------------------------------------------1-8第2章功能说明-----------------------------------------2-1 简述-----------------------------------------------------2-1励磁装置硬件---------------------------------------------2-2励磁装置配置---------------------------------------------2-3功率整流柜-----------------------------------------------2-5手动交流隔离（可选）---------------------------------2-5功率整流模块（PCM）----------------------------------2-5触发脉冲放大器（EHPA板）-----------------------------2-6主直流接触器、41A或41A/41B（可选）-------------------2-7惯性二极管灭磁---------------------------------------2-7 辅助柜----------------------------------------------------2-8交流线电压滤波器-------------------------------------2-8灭磁模块（EDEX）-------------------------------------2-8轴电压抑制器-----------------------------------------2-9起励模块---------------------------------------------2-9转子接地检测器（EXAM和EGDM）-------------------------2-9高电压接口-HVI---------------------------------------2-9 控制柜----------------------------------------------------2-10诊断接口（Keypad）-----------------------------------2-10控制模块---------------------------------------------2-11简单控制系统-----------------------------------------2-12冗余控制系统-----------------------------------------2-13控制电源---------------------------------------------2-14 励磁装置软件----------------------------------------------2-17自动参考值-AUTO REF ---------------------------------2-20 AVR整定点-EXASP -------------------------------------2-20自动电压调节器-AVR ----------------------------------2-20手动参考值-MANUAL REF -------------------------------2-21励磁电压和励磁电流调节器-FVR＆FCR -------------------2-21低励磁限制器-UEL ------------------------------------2-22电力系统稳定器-PSS ----------------------------------2-22 运行人员界面----------------------------------------------2-23汽轮机控制人机界面-----------------------------------2-23控制系统工具箱（Tool Box）---------------------------2-23第3章印刷电路板简介- ---------------------------------3-1 简述-------------------------------------------------------3-1控制板-----------------------------------------------------3-2励磁装置底板（EBKP）-----------------------------------3-2数字信号处理器板（DSPX）-------------------------------3-2ACLE 板------------------------------------------------3-4EISB 板------------------------------------------------3-4EMI0 板------------------------------------------------3-4ESEL 板------------------------------------------------3-5 I/O 端子板-------------------------------------------------3-5EPCT 板------------------------------------------------3-5ECTB 板------------------------------------------------3-6EXHS 板------------------------------------------------3-6EDCF 板------------------------------------------------3-6EACF 板------------------------------------------------3-7 整流桥、保护板和模块 --------------------------------------3-7 EHPA 板------------------------------------------------3-7EXCS 板------------------------------------------------3-7EDEX 板------------------------------------------------3-8EGDM 模块----------------------------------------------3-8GXAM 模块----------------------------------------------3-9 电源板-----------------------------------------------------3-9 EPDM 模块----------------------------------------------3-9EPBP 底板----------------------------------------------3-9EPSM 模块----------------------------------------------3-11DACA-AC至DC 整流器-------------------------------------3-11 相关板子---------------------------------------------------3-11 第4章端子板I/O 和设备的连接 -------------------------- 4-1 简述--------------------------------------------------------4-1电源的连接和模拟量I/O --------------------------------------4-2功率整流变压器输入--------------------------------------4-3电压互感器和电流互感器输入------------------------------4-3模拟量输入----------------------------------------------4-3 用户接点I/O ------------------------------------------------4-4电源输入----------------------------------------------------4-6线-线滤波器连接---------------------------------------------4-7励磁装置内部I/O --------------------------------------------4-8励磁装置交流反馈 ---------------------------------------4-8励磁装置直流反馈 ---------------------------------------4-8 灭磁 -------------------------------------------------------4-11跨接器（Crowbar）-------------------------------------------4-14励磁回路接地检测器 -----------------------------------------4-14起励 -------------------------------------------------------4-16直流起励整定 -------------------------------------------4-16起励控制顺序 -------------------------------------------4-16 轴电压抑制器 -----------------------------------------------4-18数据高速网的连接 -------------------------------------------4-19控制系统工具箱的连接 ---------------------------------------4-20第5章诊断接口-键盘 -------------------------------5-1 简述 -------------------------------------------------------5-1按钮的使用 -------------------------------------------------5-2显示屏的阅读 -------------------------------------------------5-5 改变显示单位 -------------------------------------------5-7调整显示对比度 -----------------------------------------5-7 状态屏幕 ---------------------------------------------------5-8 测量表计的阅读 -----------------------------------------5-8 更换状态屏幕（显示I/O）-------------------------------------5-8菜单的使用 -------------------------------------------------5-9故障的查阅和复位 -------------------------------------------5-9参数的编辑 -------------------------------------------------5-10 参数的备份----------------------------------------------5-11 固件和硬件信息 ---------------------------------------------5-13键盘的保护 -------------------------------------------------5-14 保护的修改 ---------------------------------------------5-14第1章设备简介简述EX2100™励磁控制（EX2100或励磁装置）输出励磁电流，以控制发电机机端电压。

静态变频启动装置启动失败原因分析及处理摘要：LCI（静态变频启动装置）是燃气蒸汽联合循环发电机组的重要组成部分，本文分析了一起因LCI故障造成机组启动失败事件的原因及对策。

关键词：LCI；燃气轮机；差动保护；故障分析。

1 系统概况及部分参数1.1 晋江天然气发电有限公司拥有4台燃气蒸汽联合循环发电机组，机组采用GE 提供的型号为LS2100 的LCI作为启动装置，采用1拖2方式，该装置由隔离变压器供电，经整流器提供一个受控制的电流给直流电抗器，再经逆变器后向发电机定子输入可变电压和频率的交流电，从而驱动转子加速。

系统图如图1所示。

4.3 通过计算，并经南自技术人员对录播信息进行分析，本次差动保护启动时，隔离变高压侧A相二次谐波幅值为2.0A，B相二次谐波幅值为2.66A，C相二次谐波幅值为1.2A。

计算得A、B相二次谐波含量为23.5%及52.7%，C相为11%。

故A、B两相闭锁差动保护，C相不闭锁差动保护。

此时，C相制动电流Iz为最大穿越电流10.85A，启动电流Icd=0.5Ie=1.335A，拐点电流Ig=0.7Ie=1.869A，动作电流Id=Icd+(Iz-Ig)*K=1.335+（10.85-1.869）*0.6=6.7236A ，故C相差动保护动作。

综上所述，由于LCI隔离变接线组别及LCI内部结构的影响，造成变压器检修后空载合闸时产生较强励磁涌流，使差动保护误动，是本次LCI启动失败的原因。

5 对策5.1 适当降低制动系数定值。

由于二次谐波衰减速度较慢，降低定值意味着差动保护启动需等待二次谐波衰减后解除保护闭锁，这将影响变压器内部故障时差动保护的速动性。

5.2 改用三相制动方式。

该方式不仅影响保护的速动性，当空载合闸前变压器已经存在内部故障，合闸后故障相为故障电流，非故障相位为励磁涌流，差动保护很可能被闭锁，造成更大事故。

由于#1LCI隔离变已稳定运行多年，未发生重大故障，可以判定本次启动失败为多重原因造成的小概率事件，不建议更改保护装置逻辑，并保持原定值。

目录第一章前言 (1)第二章装置主要特点 (2)2.1 装置特点 (2)3.1 装置主要功能 (6)3.1.1 调节及控制功能 (6)3.1.2 限制和保护功能 (7)3.1.3 其它辅助功能 (7)3.2 主要技术指标 (8)3.2.1 模数转换器输入参数 (8)3.2.2 开关量输入输出容量 (9)3.2.3 输出参数： (9)3.2.4 网络接口 (9)3.2.5 电源参数 (9)3.2.6 指标参数 (10)第四章系统配置 (11)4.1 电气配置 (11)4.1.1 励磁系统框图 (11)4.1.2 输入输出接口示意图 (11)4.1.3 硬件组成 (12)4.1.4 软件组成 (12)4.2 结构配置 (12)4.2.1 机柜构成 (12)4.2.2 分层介绍 (13)第五章基本原理 (17)5.1 基本原理 (17)5.2 单板原理 (18)5.3 软件说明 (21)5.3.1 主调度程序 (21)5.3.2 中断程序 (22)第六章键盘、显示及操作 (29)6.1 键盘操作说明 (29)6.2 主画面显示 (30)6.3 主菜单显示 (31)6.3.1 测量显示 (32)6.3.2 参数设置 (33)6.3.3 保护投退 (37)6.3.4 开入状态 (37)6.3.5 传动试验 (38)6.3.6 系统试验 (39)6.3.7 故障追忆 (39)6.3.8 故障波形 (40)6.3.9 事件记录 (40)6.3.10 精度调整 (41)6.3.11 机组参数 (41)6.3.12 系统设置 (42)6.3.13 试验选项 (43)6.3.14 其它试验 (44)第七章上位机监控程序 (45)7.1 主画面 (45)7.2 状态显示 (46)7.3 故障记录及SOE (48)7.4 参数设置 (48)7.5 波形分析 (50)7.6 试验功能 (50)7.7 系统选项 (51)附录一：DCS 关于励磁系统设计指南 (52)附录二：开停机步骤及注意事项 (54)附录三：PSS 试验方法及试验步骤 (57)第一章前言GEX-2000 微机励磁调节器为依托中国电力科学研究院的技术，由北京科电亿恒电力技术有限公司研制、开发并生产的新一代微机励磁调节器。

燃机变频启动装置(LCI)试验探讨摘要：LS2100型静态启动器（简称LCI）,作为 GE公司S109FA燃气机组（390MW，简称9F燃机）的配套启动装置，通过给发电机定子线圈加入变频电量来拖动机组启动。

就国内电厂而言，由于其技术先进及自动化程度很高，成为了各电厂检修调试工作的难点。

本文就公司两台9F燃机LCI检修调试及同类型电厂LCI的调试经验，介绍了LS2100型静态启动器作用、系统结构，阐述了LS2100型静态启动器的调试流程，以及与励磁装置的接口调试的方法。

关键词：LCI、静态启动、调试、参数设置Summary: The static starter is a Load Commutated Inverter (LCI) which drives the generator. The generator is already coupled to the turbine and acts like a motor by change the stator current during this starting process. On account of advanced technology and high degree of automation, lci Maintenance debugging difficulty in our country power plant.This article describes the role of LCI and the system structure. Also descirbes debugging process and the interface debug to ex2100.Key: LCI The static starter debug parameter change一、引言LS2100型静态启动器（LCI）是专为9FA燃气机组而设计的变频驱动系统。

S109FA 机组静态变频器介绍俞立凡,吴胜法(杭州半山发电有限公司,浙江 杭州 310015)摘 要:介绍了GE 公司的S109FA 联合循环机组所配套的静态变频器LS2100,它是一种专门用来把同步发电机作为电动机运行使之起动的一种大型变频装置。

文中介绍了它的基本原理、硬件组成和它在S109FA 机组中的运行方式。

关 键 词:燃气轮机;联合循环;静态变频器;静态启动;发电机中图分类号:TM62117+1 文献标识码:B 文章编号:1009-2889(2006)03-0019-05S109FA 单轴联合循环机组是当前世界上最先进的燃气)蒸汽联合循环大型发电机组之一。

它由美国GE 公司制造。

燃气轮机、蒸汽轮机和发电机刚性地串联在一根长轴上,燃气轮机进气端输出功率(即冷端输出),轴配置形式为:G T )ST )GE N 。

转速3000r/min,从发电机方向看轴按逆时针方向转动。

由于大型燃气轮机启动功率大,且三机串接联动,需更大功率的起动机,无论采用柴油机、电动机和汽轮机(需添置锅炉)来启动,都是体积大,系统复杂,占地面积大,现场布置困难,所以GE 公司采用了LCI 静态启动系统,将发电机作为变频电动机来启动整套机组。

图1 静态启动装置单线图1 LCI 静态启动系统主要部件LCI 静态启动系统中的主要部件是静态变频器LS2100,它是专门用来把同步发电机作为变频电动机运行使机组起动的一种装置。

LS2100能提供两种功率转换的选择,用来匹配GE 公司的7F 和9F 两种系列的燃气轮机起动。

LS2100通过机组数据高速网络和其他的GE 设备联系通讯,包括用来设置的GE 控制系统的TOOLBOX 、透平控制Mark VI 、LS2100起动器控制和人机界面控制。

LS2100包含的硬件都放在以下三个柜子里:(1)控制柜:控制、通讯、I/O 板等功能。

(2)泵柜:存放液体冷却系统的各种元件,包括主备用冷却泵、冷却介质容器、过滤器和去离子器。
