静态变频启动装置启动失败原因分析及处理

变频器故障分析与处理引言：在现代工业生产中，变频器作为一种重要的电力设备，广泛应用于各种电机驱动系统中。

然而，由于工作环境、使用条件、电力质量等因素的影响，变频器可能会出现各种故障。

本文将对变频器故障进行分析，并给出常见故障的处理方法，以期能够帮助读者更好地理解和解决变频器故障问题。

一、变频器故障的分类与原因1. 供电问题变频器的正常运行离不开稳定的供电。

供电电压过高或过低、电源波形不纯、频率变化大等问题都可能导致变频器故障。

2. 外部干扰变频器周围存在的电磁场、射频干扰、振动等都可能对变频器的正常工作产生影响，并引发故障。

3. 设计与制造缺陷变频器的设计与制造过程可能存在一些缺陷，例如电路设计不合理、零部件质量差等，这些都可能导致变频器故障。

4. 过载与过热长时间的高负载工作或过度的运行温度都会对变频器造成损害，导致故障的发生。

5. 用户误操作用户在使用变频器过程中，可能出现误操作，如频繁的启停、频率调节不当等，也会引发故障。

二、常见变频器故障及处理方法1. 变频器不能启动故障原因可能是供电电源故障、主回路断路器跳闸、控制电路故障等。

解决方法包括检查供电电源、检查断路器状态、排查控制电路连接是否正常，并逐一进行修复或更换。

2. 变频器频率误差过大引起频率误差的原因可能是编码器或传感器故障、控制信号干扰、频率设定值错误等。

解决方法包括检查编码器或传感器的连接是否良好、消除干扰源、确认设定参数是否正确等。

3. 变频器输出电流异常输出电流异常可能是由于负载故障、电路板故障、驱动电机问题等引起的。

解决方法包括检查负载情况、检查电路板是否损坏、检查电机是否正常运行等。

4. 变频器过热过热可能是由于散热不良、超负荷操作、风扇故障等原因造成的。

解决方法包括清洁散热器、减少负荷、检查风扇工作是否正常等。

5. 变频器输出有噪声输出噪声可能是由于电源电压不稳、接地问题、电磁干扰等引起的。

解决方法包括检查电源电压情况、改善接地条件、隔离电磁干扰源等。

变频器常见故障及分析
变频器，也叫做变频调速器，是一种用来改变电动机的运行频率来控制其转速的装置。

它广泛应用于各种工业领域，如制造业、化工业、建筑业等。

虽然变频器在使用中具有较
高的可靠性，但仍然会出现一些常见的故障。

下面将对变频器常见故障进行分析。

一、变频器无法启动
1. 供电故障：检查供电电源是否正常，确认变频器接收到正常的电源电压。

2. 控制信号故障：检查控制信号线路是否正常连接，确认控制信号有效。

3. 故障保护：检查变频器的保护设置，确认是否存在故障保护动作。

二、变频器运行不稳定
1. 参数设置不合理：检查变频器的参数设置，确认是否符合实际工况要求。

2. 电动机故障：检查电动机是否正常运行，是否存在断相、接线错误等问题。

3. 转矩控制不稳定：检查变频器的转矩控制参数，确认是否设置正确。

4. 外部扰动：检查变频器周围是否存在强电磁干扰、振动等影响稳定运行的因素。

五、变频器温度过高
1. 通风不良：检查变频器的通风系统是否正常工作，确认散热良好。

2. 负载过重：检查变频器的负载，确认是否超过了额定负载。

3. 环境温度过高：检查变频器周围环境温度，确认是否在规定范围内。

总结：在使用变频器时，如果出现故障，首先应进行故障排除的工作。

根据不同故障
的表现，可从供电、控制信号、参数设置、电动机、外部扰动等方面进行分析和解决。

定
期对变频器进行维护保养，提高故障预防能力，可以确保变频器的正常运行和延长使用寿命。

电力系统变频器典型故障分析及处理
变频器在电力系统中起着极其重要的作用，且在使用中也经常出现各种故障。

本文旨在通过分析典型故障，探究其可能原因及解决办法。

一、变频器无法启动
在使用过程中，变频器有时会出现无法启动的情况。

可能原因如下：
1. 电力系统供电不足或不稳定；
2. 控制电路或驱动电路损坏；
3. 变频器内部机械部件故障。

针对这些原因，应进行如下处理：
1. 检查电力系统供电情况，确保满足变频器的工作要求；
2. 检测控制电路或驱动电路是否有损坏，若有损坏，需要更换或修理；
3. 若发现变频器内部机械部件故障，需要维修或更换相应部件。

二、变频器输出电压异常
变频器输出电压异常也是常见的故障现象。

可能原因如下：
1. 供电不稳定，导致输出电压波动；
2. 输出电压控制回路故障；
3. 内部电容损坏；
4. 负载过重。

四、变频器发热
变频器出现发热的情况，可能原因如下：
1. 工作环境温度过高；
2. 内部散热系统故障；
3. 设备负载过重。

针对这些原因，应进行如下处理：
1. 调整工作环境温度，确保正常工作；
2. 检查内部散热系统，若故障需要维修或更换；
3. 调整设备的负载。

综上所述，变频器在电力系统中的故障原因很多，根据不同的情况需要采取不同的处理方法。

只有对变频器的故障进行仔细的分析及及时的处理措施，才能保证变频器的正常运行，从而确保电力系统的正常运行。

变频器常见故障及分析变频器是现代化工控制系统的重要组成部分，其作用是将工业电机的电压和频率进行调节控制，实现对电机的精确控制。

然而，在实际应用过程中，变频器也经常会出现一些故障问题，影响其正常运行。

本文将会介绍一些常见的变频器故障以及对其进行分析的方法。

1. 变频器无法启动变频器无法启动是比较常见的故障现象。

其原因可能是电源故障、控制器故障、过载保护等。

解决方法是：首先检查电源是否正常，确保电压、电流都在正常范围内；其次，检查控制器是否工作正常，查看是否有报警信息或故障代码；最后，检查驱动装置是否存在过载或者其他问题，排除故障所在问题，解决问题。

2. 变频器电机运行不稳定变频器驱动的电机在运行中可能会发生不稳定的情况。

这种情况通常是由于控制器的参数设置不当、电磁干扰、电机故障等原因引起的。

修复方法主要可以从以下三个方面入手：首先，检查控制器的参数设置是否正确；其次，做好电磁干扰的控制，尽量避免外部因素对系统的干扰；最后，检查电机是否故障，如叶片松动、绝缘破损等。

3. 变频器冷却不良冷却不良是变频器常见的故障。

原因可能是风扇故障、散热器污染或散热器不足等。

解决方法是首先检查风扇是否正常，确保风量、风压都在正常范围内；其次，检查散热器是否受到污染或障碍物的阻碍，及时清理销毁；最后，可以考虑换装更高效的散热器或者进行改造升级。

4. 变频器输出电压/电流异常输出电压/电流异常是变频器故障中比较常见的一种。

原因可能是变频器过载、短路故障、电源问题、输出滤波组件问题等。

针对这种情况，可以先检查变频器的电源是否正常，查看是否有电源电压异常、波动等情况；接着，检查输出滤波组件是否损坏或磨损，如有需要及时更换；最后，可以考虑增大变频器的功率，以满足系统的功率需求。

5. 变频器运行时出现异响异响是变频器在运行时较为常见的一种故障。

原因可能是电机故障、轴承磨损、齿轮松动等。

解决方法是首先检查电机和轴承的情况，如发现轴承磨损严重就应该考虑更换轴承；其次，检查齿轮连接是否紧固，若出现松动状况，及时进行调整或更换；最后，可以考虑更换电机或更换变频器控制卡来修复故障。

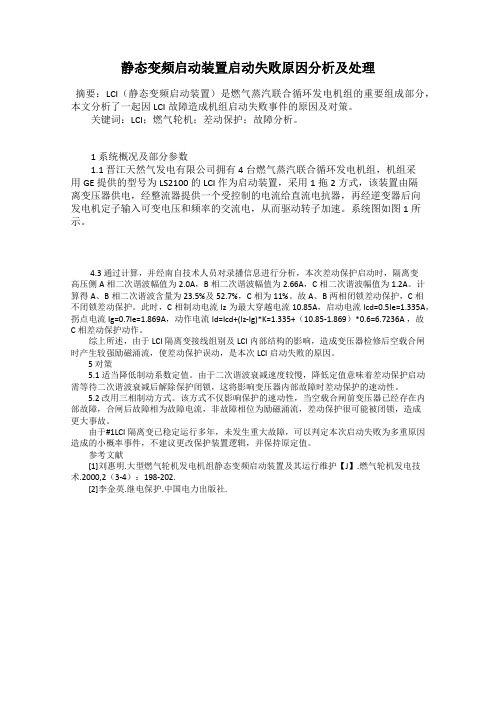

静态变频启动装置启动失败原因分析及处理摘要：LCI（静态变频启动装置）是燃气蒸汽联合循环发电机组的重要组成部分，本文分析了一起因LCI故障造成机组启动失败事件的原因及对策。

关键词：LCI；燃气轮机；差动保护；故障分析。

1 系统概况及部分参数1.1 晋江天然气发电有限公司拥有4台燃气蒸汽联合循环发电机组，机组采用GE 提供的型号为LS2100 的LCI作为启动装置，采用1拖2方式，该装置由隔离变压器供电，经整流器提供一个受控制的电流给直流电抗器，再经逆变器后向发电机定子输入可变电压和频率的交流电，从而驱动转子加速。

系统图如图1所示。

4.3 通过计算，并经南自技术人员对录播信息进行分析，本次差动保护启动时，隔离变高压侧A相二次谐波幅值为2.0A，B相二次谐波幅值为2.66A，C相二次谐波幅值为1.2A。

计算得A、B相二次谐波含量为23.5%及52.7%，C相为11%。

故A、B两相闭锁差动保护，C相不闭锁差动保护。

此时，C相制动电流Iz为最大穿越电流10.85A，启动电流Icd=0.5Ie=1.335A，拐点电流Ig=0.7Ie=1.869A，动作电流Id=Icd+(Iz-Ig)*K=1.335+（10.85-1.869）*0.6=6.7236A ，故C相差动保护动作。

综上所述，由于LCI隔离变接线组别及LCI内部结构的影响，造成变压器检修后空载合闸时产生较强励磁涌流，使差动保护误动，是本次LCI启动失败的原因。

5 对策5.1 适当降低制动系数定值。

由于二次谐波衰减速度较慢，降低定值意味着差动保护启动需等待二次谐波衰减后解除保护闭锁，这将影响变压器内部故障时差动保护的速动性。

5.2 改用三相制动方式。

该方式不仅影响保护的速动性，当空载合闸前变压器已经存在内部故障，合闸后故障相为故障电流，非故障相位为励磁涌流，差动保护很可能被闭锁，造成更大事故。

由于#1LCI隔离变已稳定运行多年，未发生重大故障，可以判定本次启动失败为多重原因造成的小概率事件，不建议更改保护装置逻辑，并保持原定值。

变频器常见的十大故障现象和故障分析变频器是电力电子设备，用于调节交流电动机的转速和转矩。

由于其复杂的结构和工作原理，变频器在长时间运行中有时会出现各种故障。

下面是变频器常见的十大故障现象和故障分析。

1.变频器启动失败故障分析：可能是电源电压不稳定、电源线路松动、主电路元件损坏等原因导致的。

解决方法是检查电源电压是否符合要求，检查电源线路和主电路元件，及时更换损坏的元件。

2.变频器输出电压波动大故障分析：可能是控制板电源电压不稳定、控制板微调电位器设置不正确、输出电感线圈故障等原因导致的。

解决方法是检查控制板电源电压是否稳定，调整微调电位器，更换损坏的电感线圈。

3.变频器频率不稳定故障分析：可能是控制信号干扰、控制电路故障、传感器故障等原因导致的。

解决方法是消除控制信号干扰，检查控制电路和传感器，并及时更换故障部件。

4.变频器过热故障分析：可能是通风不良、负载过重、变频器散热器故障等原因导致的。

解决方法是改善通风条件，减少负载或增加散热措施，修复散热器故障。

5.变频器输出电流过大故障分析：可能是负载过重、变频器输出电容故障、主电路元件损坏等原因导致的。

解决方法是减少负载，更换损坏的输出电容和主电路元件。

6.变频器频率丢失故障分析：可能是控制信号干扰、控制板电源问题、控制板故障等原因导致的。

解决方法是消除干扰，检查电源和控制板，修复或更换故障部件。

7.变频器电机无法启动故障分析：可能是电源电压不足、控制信号传输故障、电机故障等原因导致的。

解决方法是检查电源电压，检查控制信号传输线路，检修电机或更换故障部件。

8.变频器运行不稳定故障分析：可能是传感器故障、控制电路故障、控制信号不稳定等原因导致的。

解决方法是检查传感器，检查控制电路，稳定控制信号。

9.变频器显示屏无法正常显示故障分析：可能是显示屏背光灯故障、控制板显示模块故障等原因导致的。

解决方法是检查显示屏背光灯，更换控制板显示模块。

10.变频器报警故障分析：可能是过流、过压、过热等保护功能触发导致的。

变频器常见故障处理和维修方法变频器是一种用于改变交流电的频率和电压的设备，被广泛应用于各种机械设备和工业生产中。

但是，由于使用寿命、环境因素和操作不当等原因，变频器会出现各种故障。

下面是一些常见的变频器故障处理和维修方法。

1.变频器无法启动这可能是由于供电不足、过压保护、过负荷保护或电源电压不稳定等原因导致的。

首先，检查供电线路、电源插头和变频器的接线是否正确。

然后，检查是否存在电源电压过高或过低的情况，如果是这样，应采取适当的措施解决。

最后，检查变频器的连接电机是否有过负荷的情况，如果是，需要减少负载或更换适当的电机。

2.变频器故障显示变频器在故障状态下会显示相应的错误代码或故障信息。

首先，将变频器切换到手动模式，然后按照操作手册中的相应故障诊断流程进行故障检查。

常见的故障包括过载、过热、过电流、过压、欠压等。

根据故障代码或信息，检查电压、电流、温度等参数是否正常，根据需要采取相应的维修措施。

3.变频器电机运行不稳定电机运行不稳定可能是由于变频器输出频率不稳定、电路板故障、电机结构问题等原因引起的。

首先，检查变频器输出频率是否稳定，如果不稳定，则需要检查变频器的输出电路和电路板是否正常。

然后，检查电机的转子是否平衡，轴承是否磨损，风扇是否正常等。

根据检查结果，采取相应的维修和保养措施。

4.变频器噪音过大变频器在运行过程中可能会产生噪音，这可能是由于电机结构松动、轴承磨损、风扇老化等原因引起的。

首先，检查变频器和电机的安装是否牢固，紧固螺栓和连接件是否松动。

然后，检查电机的轴承是否磨损，如果是，需要更换新的轴承。

最后，检查电机的风扇是否干净，如果有积尘或损坏，需要进行维修或更换。

5.变频器发热过高变频器在工作过程中会产生一定的热量，但如果发热过高，可能是由于散热不良、空气流通不畅、功率过大等原因引起的。

首先，检查变频器周围的散热风扇是否正常运行，清理杂物和灰尘，保证空气流通畅。

然后，检查变频器的散热片是否有过热或局部热点，并及时处理。

变频器的常见故障分析及解决措施变频器是一种用来调节交流电机转速的电子设备，常见故障分析及解决措施能够帮助我们快速识别和解决问题，以保证设备正常运行。

下面是对变频器常见故障的分析及解决措施：1.变频器输出电压不稳定或无输出：可能原因：-输入电压不稳定，导致输出电压波动；-变频器内部电压传感器故障；-输出电路部件损坏。

解决措施：-检查输入电压，确保输入电压稳定；-检查变频器内部电压传感器的连接情况，如果有松动，及时重新连接；-检查变频器输出电路部件是否有损坏，如有需要替换。

2.变频器频率不稳定：可能原因：-变频器内部控制电路故障；-外部干扰。

解决措施：-检查变频器内部控制电路，如果有损坏，需要修复或更换；-如果是因为外部干扰导致的频率不稳定，可以采取屏蔽措施或增加滤波器来降低干扰。

3.变频器过热：可能原因：-负载过高，超出了变频器的额定容量；-散热器堵塞或风扇故障；-变频器内部故障。

解决措施：-检查负载是否超出变频器的额定容量，如果超过需要减小负载；-检查散热器是否有堵塞或风扇是否正常工作，如有需要清洁散热器或修复风扇；-如果变频器内部出现故障，需要修复或更换变频器。

4.变频器出现噪音：可能原因：-变频器安装方式不正确导致共振；-输入电源的干扰；-变频器内部电路故障。

解决措施：-检查变频器的安装方式是否正确，如发现存在共振需要进行减振处理；-检查输入电源的干扰，可以采取屏蔽措施或增加滤波器；-如果变频器内部电路故障造成噪音，需要修复电路或更换变频器。

5.变频器无法启动或启动困难：可能原因：-控制信号传输故障；-变频器内部电路故障。

解决措施：-检查控制信号传输线路，确保连接正常；-如果发现变频器内部电路故障，需要修复电路或更换变频器。

总结起来，变频器常见故障的分析及解决措施主要包括检查电压稳定性、检查传感器和输出电路部件的连接情况、修复损坏的部件、屏蔽外部干扰、清洁散热器和风扇、修复内部故障、改进安装方式和减振处理等。

变频器的常见故障分析
变频器是一种广泛应用于工业生产中的电器设备，它可以通过调整电机的电压和频率，实现对电机的精准控制，从而达到节能、降噪、提高工作效率的目的。

然而，在实际使用中，由于很多原因，变频器常常会出现故障问题，给生产过程带来困扰。

下面将针对变频器的常见故障和解决方法进行分析和介绍。

1、变频器无法启动：当变频器控制的电机无法启动时，首先需要检查电源线和控制线连接是否正确，电机转子是否卡住或烧坏。

如果以上因素都没有问题，则需要检查控制板、输出板等电路是否存在故障，需要进行逐一排除故障。

2、变频器抖动严重：变频器在工作过程中，出现抖动的原因比较复杂，可能是电机设计不佳，出现相位错位问题，也可能是控制器的信号处理有误，导致输出波形不规则等等，需要逐一检查排除。

3、变频器出现噪音：变频器在工作过程中，出现噪音的原因可能是设备内部电路没有隔离好，或者设备本身存在共振现象，也可能是设备散热不良引起的，需要逐一排除故障。

4、变频器无法稳定工作：当变频器在工作过程中，出现频繁跳闸、可靠性差、稳定性不佳等问题时，需要检查设备的防护等级、内部电路是否过于复杂或者设计不合理，还需要考虑选用更适合的变频器或者更换关键零部件。

5、变频器输出电压或电流不稳定：如果变频器输出电压或电流不稳定，可能是设备内部电路存在干扰或电容滞后等问题，也可能是负载过大、电源电压不稳定等原因导致，需要进行相应的调整和优化，确保设备的稳定性和安全性。

以上仅是变频器出现故障的一系列原因和解决方法，具体根据不同的设备和工况，还需要进行更为详细和深入的分析。

在使用变频器时，用户应该按照说明书进行正确操作和维护，减少设备的故障率和损耗，提高设备的使用寿命和性能。

变频器常见故障及原因分析变频器是一种用于调整交流电机转速的电子装置。

它被广泛应用于各种工业领域，如制造业、能源等。

然而，由于长时间使用和外部环境影响，变频器可能会出现一些常见故障。

在本文中，我们将分析几种常见的变频器故障及其原因。

1.变频器无法启动故障原因：a.电源故障。

主要包括电源电压不稳定、断电或电源线连接不良等。

b.控制板故障。

例如，控制板元件损坏或线路连接错误等。

c.保护功能触发。

例如，过电流、过温、短路等保护功能触发。

d.编码器故障。

编码器用于监测电机转速，如果编码器损坏或线路连接不良，则可能导致变频器无法启动。

解决方法：a.检查电源电压是否稳定，确保电源线连接正确。

b.检查控制板元件和线路连接是否正常。

c.检查保护功能是否触发，如果是，找到触发原因并解决。

d.检查编码器是否正常工作，如有问题，更换编码器或修复线路连接。

2.变频器输出电压不稳定故障原因：a.控制板故障。

例如，控制板元件老化或线路连接错误等。

b.电机故障。

例如，电机绕组短路或转子不平衡等。

c.输电线路干扰。

例如，电源线路干扰或其他设备电磁干扰。

解决方法：a.检查控制板元件和线路连接是否正常。

b.检查电机是否正常工作，如有问题，修复电机或更换电机。

c.检查输电线路是否受到干扰，如有问题，采取屏蔽措施或调整线路布置。

3.变频器过热故障原因：a.风扇故障。

如果变频器内部的风扇故障，可能导致散热不良。

b.环境温度过高。

变频器通常需要在一定温度范围内工作，如果环境温度过高，散热效果会受到影响。

c.负载运行过载。

如果负载过大或持续过载运行，变频器可能会过热。

d.电路设计不合理。

变频器的电路设计不合理可能导致散热不良。

解决方法：a.检查风扇是否正常工作，如有问题，更换风扇。

b.检查环境温度是否超过变频器的工作温度范围，如有问题，采取降温措施。

c.检查负载是否过大或持续过载运行，如有问题，调整负载或增加散热措施。

d.对于电路设计不合理的情况，可能需要重新设计电路或更换变频器。
