变频器原理及应用试卷.

变频器原理及应用试卷一.选择题1．下列选项中，按控制方式分类不属于变频器的是（ D ）。

A ．U/fB ．SFC ．VCD ．通用变频器2．下列选项中，不属于按用途分类的是（ C ）。

A ．通用变频器B ．专用变频器C ．VC3．IPM 是指( B )。

A ．晶闸管B ．智能功率模块C ．双极型晶体管D ．门极关断晶闸管4．下列选项中，不是晶闸管过电压产生的主要原因的是（ A ）。

A ．电网电压波动太大B ．关断过电压C ．操作过电压D ．浪涌电压5．下列选项中不是常用的电力晶体管的是（ D ）。

A ．单管B ．达林顿管C ．GRT 模块D ．IPM6．下列选项中，不是P-MOSFET 的一般特性的是（ D ）。

A ．转移特性B ．输出特性C ．开关特性D ．欧姆定律7．集成门极换流晶闸管的英文缩写是（ B ）。

A ．IGBTB ．IGCTC ．GTRD ．GTO8．电阻性负载的三相桥式整流电路负载电阻L R 上的平均电压O U 为（ A ）。

A ．2.342UB ．2UC ．2.341UD ．1U9．三相桥式可控整流电路所带负载为电感性时，输出电压平均值d U 为为（ A ）A ．2.342cos UB ．2UC ．2.341UD ．1U10．逆变电路中续流二极管VD 的作用是（ A ）。

A ．续流B ．逆变C ．整流D ．以上都不是11．逆变电路的种类有电压型和（ A ）。

A ．电流型B ．电阻型C ．电抗型D ．以上都不是12．异步电动机按转子的结构不同分为笼型和（ A ）。

A ．绕线转子型B ．单相C ．三相D ．以上都不是13．异步电动机按使用的电源相数不同分为单相、两相和（ C ）。

A ．绕线转子型B ．单相C ．三相D ．以上都不是14．三相异步电动机的转速n 为（ B ）。

A ．160f pB ．160p (1)f S C ．1f 60p D ．以上都不是 15．带式输送机负载转矩属于（ A ）。

变频器原理及应用试卷

变频器原理及应用试卷一.选择题1．下列选项中，按控制方式分类不属于变频器的是( D ).A．U/f B．SF C．VC D．通用变频器2．下列选项中,不属于按用途分类的是（ C ）。

A．通用变频器 B．专用变频器 C．VC3．IPM是指（ B ）.A．晶闸管 B．智能功率模块 C．双极型晶体管 D．门极关断晶闸管4．下列选项中,不是晶闸管过电压产生的主要原因的是（ A ）。

A．电网电压波动太大 B．关断过电压C．操作过电压 D．浪涌电压5．下列选项中不是常用的电力晶体管的是（ D )。

A．单管 B．达林顿管 C．GRT模块 D．IPM6．下列选项中,不是P—MOSFET的一般特性的是（ D ）。

A．转移特性 B．输出特性 C．开关特性 D．欧姆定律7．集成门极换流晶闸管的英文缩写是（B）。

A．IGBT B．IGCT C．GTR D．GTO8．电阻性负载的三相桥式整流电路负载电阻上的平均电压为（ A ）.A．2。

34 B． C．2。

34 D．9．三相桥式可控整流电路所带负载为电感性时，输出电压平均值为为( A ） A．2。

34 B． C．2。

34 D．10．逆变电路中续流二极管VD的作用是( A )。

A．续流 B．逆变 C．整流 D．以上都不是11．逆变电路的种类有电压型和（ A ）。

A．电流型 B．电阻型 C．电抗型 D．以上都不是12．异步电动机按转子的结构不同分为笼型和( A )。

A．绕线转子型 B．单相 C．三相 D．以上都不是13．异步电动机按使用的电源相数不同分为单相、两相和（ C ）。

A．绕线转子型 B．单相 C．三相 D．以上都不是14．三相异步电动机的转速为（ B ）。

A． B． C． D．以上都不是15．带式输送机负载转矩属于（ A ）。

A．恒转矩负载 B．恒功率负载C．二次方律负载 D．以上都不是16．卷扬机负载转矩属于（ B ）。

A．恒转矩负载 B．恒功率负载C．二次方律负载 D．以上都不是17．风机、泵类负载转矩属于( C ）。

(完整版)变频器原理及应用试卷

变频器原理及应用试卷一.选择题1．下列选项中，按控制方式分类不属于变频器的是（ D ）。

A ．U/fB ．SFC ．VCD ．通用变频器2．下列选项中，不属于按用途分类的是（ C ）。

A ．通用变频器B ．专用变频器C ．VC3．IPM 是指( B )。

A ．晶闸管B ．智能功率模块C ．双极型晶体管D ．门极关断晶闸管4．下列选项中，不是晶闸管过电压产生的主要原因的是（ A ）。

A ．电网电压波动太大B ．关断过电压C ．操作过电压D ．浪涌电压5．下列选项中不是常用的电力晶体管的是（ D ）。

A ．单管B ．达林顿管C ．GRT 模块D ．IPM6．下列选项中，不是P-MOSFET 的一般特性的是（ D ）。

A ．转移特性B ．输出特性C ．开关特性D ．欧姆定律7．集成门极换流晶闸管的英文缩写是（ B ）。

A ．IGBTB ．IGCTC ．GTRD ．GTO8．电阻性负载的三相桥式整流电路负载电阻L R 上的平均电压O U 为（ A ）。

A ．续流B ．逆变C ．整流D ．以上都不是11．逆变电路的种类有电压型和（ A ）。

A ．电流型B ．电阻型C ．电抗型D ．以上都不是12．异步电动机按转子的结构不同分为笼型和（ A ）。

A ．绕线转子型B ．单相C ．三相D ．以上都不是13．异步电动机按使用的电源相数不同分为单相、两相和（ C ）。

A ．绕线转子型B ．单相C ．三相D ．以上都不是14．三相异步电动机的转速n 为（ B ）。

A ．160f pB ．160p (1)f SC ．1f 60pD ．以上都不是 15．带式输送机负载转矩属于（ A ）。

变频器原理及应用试卷库(300题)

《变频器原理及应用》1．变频器是将固定频率的交流电变换为频率连续可调的交流电的装置。

2．变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用电力电子器件3．变频器的发展趋势有哪些？网络智能化、专门化、一体化、环保无公害4．只有一个环节就可以恒压恒频的交流电源转换为变压变频的电源，称为直接变频器，或称为交-交变频器。

5.（错）交-交变频器的最大输出频率和市网电压频率一样，为50Hz。

6．交-直-交变频器它是先将工频交流电通过整流器变成直流电，再经过逆变器将直流电变成频率和电压可调的交流电。

因此该变频器也称为间接变频器。

7．交-直-交变频器根据直流环节储能方式的不同，又分为电压型和（电流型）。

8．（对）电压型变频器多用于不要求正反转或快速加减速的通用变频器中。

9．（对）电流型勃起适用于频繁可逆运转的变频器和大容量的变频器中。

10．根据调压方式的不同，交-直-交变频器又分为PAM和PWM。

11．下列选项中，（）属于变频器按控制方式分类。

A．U/f B．SF C．VC D．通用变频器12．下列选项中，（）属于按用途分类。

A．通用变频器 B．专用变频器 C．VC13．变频器主要应用在哪些方面？答案：节能、自动化系统、提高工艺水平和产品质量14．什么叫变频器？答案：变频器是将固定频率的交流电变换为频率连续可调的交流电的装置。

15．简述电力电子器件的发展。

答案：SCR、GTO、GTR、MOSFET、IGBT、IPM16．变频器的问世，使电气传动领域发生了一场技术革命，即交流调速取代直流调速。

17．通用变频器的发展方向是什么？答案：低成本的简易型通用变频器；高性能的多功能通用变频器18．PD是指(电力二极管 )。

19．SCR是指(可控硅)。

20．GTO 是指(门极关断晶闸管)。

21．IGBT是指(绝缘栅双极型晶体管 )。

22．IPM是指(智能功率模块)。

23．电力二极管的伏安特性是什么？答案：电力二极管的阳极和阴极间的电压和流过管子的电流之间的关系24．电力二极管引出两个极，分别称为阳极A和阴极K。

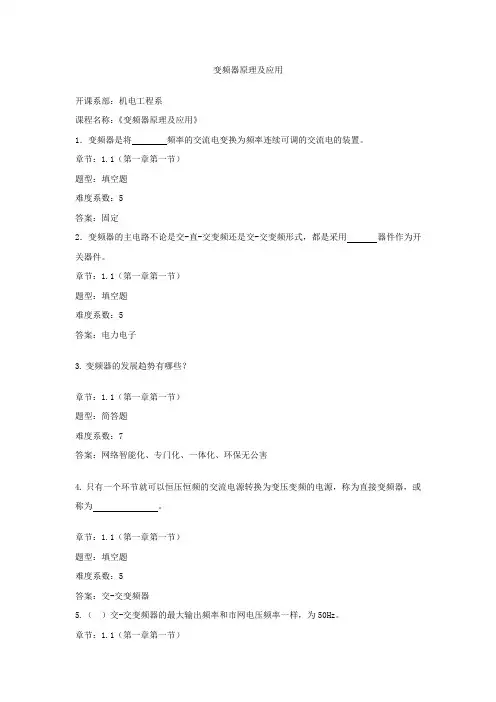

变频器原理及应用试卷库(中等职业院校300题)

变频器原理及应用开课系部：机电工程系课程名称：《变频器原理及应用》1．变频器是将频率的交流电变换为频率连续可调的交流电的装置。

章节：1.1（第一章第一节）题型：填空题难度系数：5答案：固定2．变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用器件作为开关器件。

章节：1.1（第一章第一节）题型：填空题难度系数：5答案：电力电子3．变频器的发展趋势有哪些？章节：1.1（第一章第一节）题型：简答题难度系数：7答案：网络智能化、专门化、一体化、环保无公害4．只有一个环节就可以恒压恒频的交流电源转换为变压变频的电源，称为直接变频器，或称为。

章节：1.1（第一章第一节）题型：填空题难度系数：5答案：交-交变频器5.（）交-交变频器的最大输出频率和市网电压频率一样，为50Hz。

章节：1.1（第一章第一节）题型：判断题难度系数：5答案：错6．交-直-交变频器它是先将工频交流电通过整流器变成直流电，再经过逆变器将直流电变成频率和电压可调的交流电。

因此该变频器也称为变频器。

章节：1.1（第一章第一节）题型：填空题难度系数：5答案：间接7．交-直-交变频器根据直流环节储能方式的不同，又分为电压型和（）。

A．电流型 B．单相型 C．三相型 D．有环流型章节：1.2（第一章第二节）题型：选择题难度系数：5答案：A8．（）电压型变频器多用于不要求正反转或快速加减速的通用变频器中。

章节：1.2（第一章第二节）题型：判断题难度系数：5答案：对9．（）电流型勃起适用于频繁可逆运转的变频器和大容量的变频器中。

章节：1.2（第一章第二节）题型：判断题难度系数：5答案：对10．根据调压方式的不同，交-直-交变频器又分为PAM和。

章节：1.2（第一章第二节）题型：填空题难度系数：5答案：PWM11．下列选项中，（）不属于变频器按控制方式分类。

A．U/f B．SF C．VC D．通用变频器章节：1.2（第一章第二节）题型：选择题难度系数：5答案：D12．下列选项中，（）不属于按用途分类。

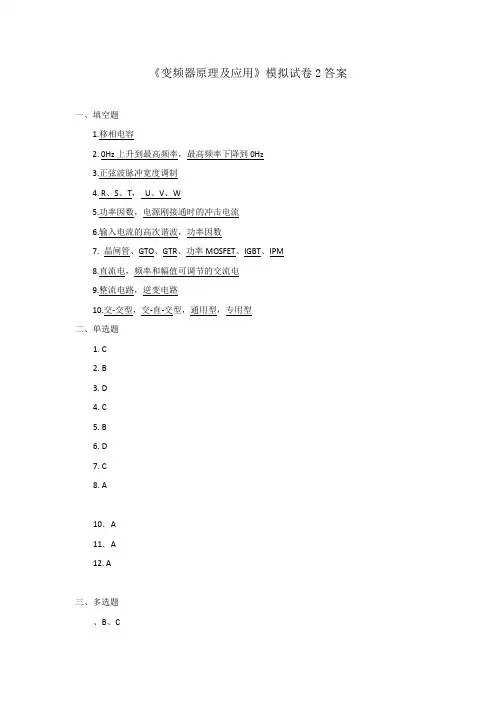

变频器原理及应用模拟试卷2答案

《变频器原理及应用》模拟试卷2答案一、填空题1.移相电容2. 0Hz上升到最高频率，最高频率下降到0Hz3.正弦波脉冲宽度调制4. R、S、T，U、V、W5.功率因数，电源刚接通时的冲击电流6.输入电流的高次谐波，功率因数7. 晶闸管、GTO、GTR、功率MOSFET、IGBT、IPM8.直流电，频率和幅值可调节的交流电9.整流电路，逆变电路10.交-交型，交-直-交型，通用型，专用型二、单选题1. C2. B3. D4. C5. B6. D7. C8. A10．A11．A12. A三、多选题、B、C2. A 、B 、C、B4． A 、B 、C 、D5． A 、B 、C 、D6. A 、B 、C四．简答题1．智能功率模块IPM 的应用特点有哪些答：IPM 内含驱动电路，可以按最佳的IGBT 驱动条件进行设定；IPM 内含过流（OC ）保护、短路（SC ）保护，使检测功耗小、灵敏、准确；IPM 内含欠电压（UV ）保护，当控制电源电压小于规定值时进行保护；IPM 内含过热（OH ）保护，可以防止IGBT 和续流二极管过热，在IGBT 内部的绝缘基板上设有温度检测元件，结温过高时即输出报警（ALM ）信号，该信号送给变频器的单片机，使系统显示故障信息并停止工作。

IPM 还内含制动电路，用户如有制动要求可另购选件，在外电路规定端子上接制动电阻，即可实现制动。

2．交-直-交变频器主电路的中间电路有哪几种形式说明各形式的功能。

答：中间电路有滤波电路和制动电路两种形式。

滤波电路是利用电容或电感的储能特性，将整流电路输出的直流电压或电流减少谐波分量趋于稳定；而制动电路一般由制动单元和制动电阻组成，可将电动机的再生能量返送电网或消耗掉，并产生制动作用，使电动机快速停车。

3. 异步电动机的变频调速的理论依据是什么答：三相交流电动机的同步转速（即定子旋转磁场转速）n 0可表示为pf n 1060= 如果将电源频率调节为f x ，则同步转速n 0x 也随之调节成pf n x x 600= 这就是异步电动机变频调速的理论依据。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《变频器原理及应用》模拟试卷1
一、填空题（每空1分，共25分）
1.频率控制是变频器的基本控制功能，控制变频器输出频率的方法有、、
和。

2.变频器的分类，按变换环节可分为和，按用途可分为和。

3.有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这种
控制要求，变频器具有功能和多种时间设置功能。

4. 变频器是通过的通断作用将变换为均可调的一种
电能控制装置。

5. 变频器的组成可分为和。

6. 变频调速过程中，为了保证电动机的磁通恒定，必须保证。

7. 变频器的制动单元一般连接在和之间。

8. 变频器的主电路由、滤波与制动电路和所组成。

9.变频调速时，基频以下调速属于，基频以上属于。

10.变频器的PID功能中，P指，I指，D指。

二、单选题（每题1分，共11分）
1.为了提高电动机的转速控制精度，变频器具有（）功能。

A 转矩补偿
B 转差补偿
C 频率增益
D 段速控制
2. 风机类负载属于（）负载。

A 恒功率
B 二次方律
C 恒转矩
D 直线律
3.为了使电机的旋转速度减半，变频器的输出频率必须从60Hz改变到30Hz，这时变频
器的输出电压就必须从400V改变到约（）V。

A 400
B 100
C 200
D 250
4.电动机与变频器之间距离远时，电机运行不正常，需采取（）措施解决。

A 增加传输导线长度B减少传输导线长度C增加传输导线截面积D减少传输
导线截面积
5.变频器调速系统的调试，大体应遵循的原则是（）。

A 先空载、继轻载、后重载
B 先重载、继轻载、后空载
C 先重载、继空载、后
轻载 D 先轻载、继重载、后空载
6.采用一台变频器控制一台电动机进行变频调速，可以不用热继电器，因为变频器的热
保护功能可以起到（）保护作用。

A 过热
B 过载
C 过压
D 欠压
7.下面那种原因可能引起欠压跳闸（）。

A 电源电压过高
B 雷电干扰
C 同一电网有大电机起动
D 没有配置制动单元
8.变频器在工频下运行，一般采用（）进行过载保护。

A 保险丝
B 热继电器
C 交流接触器
D 电压继电器
9. 变频器安装要求（）
A 水平
B 竖直
C 与水平方向成锐角
D 都可以
10.高压变频器是指工作电压在（）KV以上变频器。

A 10
B 5
C 6
D 1
11. 变频器主电路的交流电输出端一般用（）表示。

A R、S、T
B U、V、W
C A、B、C
D X、Y、Z
二、多选题（每题2分，共12分）
1.电动机的发热主要与（）有关。

A 电机的有效转矩
B 电机的温升
C 负载的工况
D 电机的体积
2. 中央空调采用变频控制的优点有（）。

A 节能
B 噪声小
C 起动电流小
D 消除了工频影响
3.变频器按直流环节的储能方式分类为（）。

A 电压型变频器
B 电流型变频器
C 交-直-交变频器
D 交-交变频器
4．变频器的控制方式分为（）类
A U/f控制
B 矢量控制
C 直接转矩
D 转差频率控制
5．变频器具有（）优点，所以应用广泛。

A 节能
B 便于自动控制
C 价格低廉
D 操作方便
6. 高（中）压变频调速系统的基本形式有（）种。

A 高-高型
B 高-中型
C 高-低-高型
D 高-低型
四．简答题（每题5分，共40分）
1．说明IGBT的结构组成特点。

2．交-直-交变频器的主电路包括哪些组成部分？说明各部分的作用。

3. 变频器功能参数的预置过程大致有哪几个步骤？
4.异步电动机变频调速时，在额定频率以下调节频率，必须同时调节加在定子绕组上
的电压，即恒V／f控制，为什么？
5. 矢量控制有什么优越性？
6. 变频器主电路的电源输入侧连接断路器有什么作用？
7.变频器安装时周围的空间最少为多少？
8.变频器运行为什么会对电网产生干扰？如何抑制？
五、综合题
1.在下图中标出变频器属于电压型或是电流型。

（4分）
（）型（）型
2.下图为变频器控制电动机正反转电路原理图，请回答以下问题。

（8分）
（1）说明变频器通过接触器KM与交流电源相连接，接触器KM起什么作用？
（2）直接按下按钮SB4，电动机能正转起动吗？
（3）电动机正转或反转运行时，按下按钮SB1可以停下电动机吗？
（4）说明让电动机正转运行的起动与停止操作过程。
