齿轮检验的3个公差组一般厂家检验ff、Fβ、Fr、Wk、ΔW，欧洲厂家主要要求检测Fi″、fi″、Fr、Wk。
还有一个隐含要求，就是装配后噪音要小。
1、齿轮的检测有三方面要求：传递运动的精确性、平稳性、载荷分布的均匀性。
2、这三个公差组各有数个检测项目，按国标要求每个公差组只检一项或两项（当然不是随意选）一般情况下设计者会给出每个公差组的精度等级和需检测的项目。
3、但有时图纸上会给出数个项目或只给精度等级和标准，这种情况下个人认为最好和设计沟通一下，看对方有什么要求，否则你费了半天劲可能人家一句话你就得从头再来。
若设计没什么要求那你可以按标准要求每个公差组检一项或两项就可以了，记住是按照标准要求，不是自己随意挑的。
4、个人感觉一般情况下是这样的，每一公差组检FP或公法线变动和FR，第二公差组检Fα和FPT，第三公差组检Fβ。
纯属个人感觉没有依据。
5、除了这三方面的要求外，还有齿厚要求，当然这个是好检的，可测公法线或跨棒距。
渴望与大家一同进步，有愿意讨论的可加我QQ951666310，注明机械，或发邮件wzfsxx@一典型零件检测view09f4486fb84ae45c3b358ce1.html1.5齿轮的检测1.5.1 齿轮线性尺寸的测量1.5.1.1分析工作任务书1.阅读齿轮零件图，了解减速器直齿圆柱齿轮的结构；只供学习与交流2. 熟练掌握齿轮的基础知识；3.掌握齿轮检测原理；4. 掌握常用的齿轮检测工具；5.选择齿轮的检测方案，确定测量工具；6.进行检测；7.记录数据并进行数据处理；一典型零件检测1.5齿轮的检测1.5.1 齿轮线性尺寸的测量1.5.1.1分析工作任务书1.阅读齿轮零件图，了解减速器直齿圆柱齿轮的结构；2. 熟练掌握齿轮的基础知识；3.掌握齿轮检测原理；4. 掌握常用的齿轮检测工具；5.选择齿轮的检测方案，确定测量工具；6.进行检测；7.记录数据并进行数据处理；只供学习与交流8.上交检测报告，进行评价。

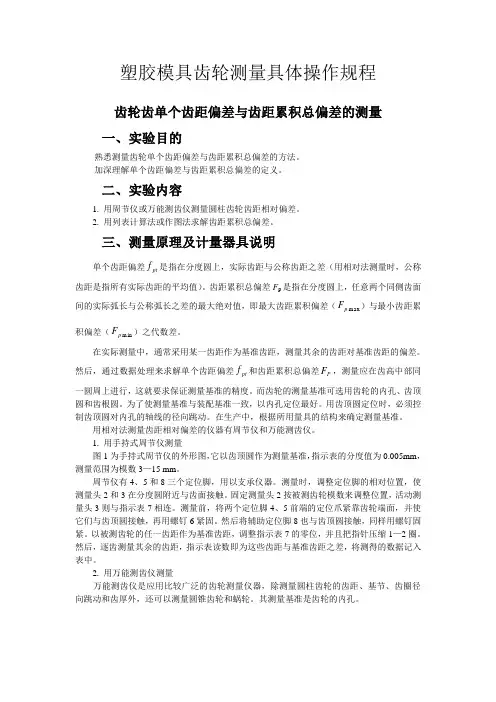

塑胶模具齿轮测量具体操作规程齿轮齿单个齿距偏差与齿距累积总偏差的测量 一、实验目的熟悉测量齿轮单个齿距偏差与齿距累积总偏差的方法。
加深理解单个齿距偏差与齿距累积总偏差的定义。
二、实验内容1. 用周节仪或万能测齿仪测量圆柱齿轮齿距相对偏差。
2. 用列表计算法或作图法求解齿距累积总偏差。
三、测量原理及计量器具说明单个齿距偏差pt f 是指在分度圆上，实际齿距与公称齿距之差（用相对法测量时，公称齿距是指所有实际齿距的平均值）。
齿距累积总偏差F p 是指在分度圆上，任意两个同侧齿面间的实际弧长与公称弧长之差的最大绝对值，即最大齿距累积偏差（max p F ）与最小齿距累积偏差（min p F ）之代数差。
在实际测量中，通常采用某一齿距作为基准齿距，测量其余的齿距对基准齿距的偏差。
然后，通过数据处理来求解单个齿距偏差pt f 和齿距累积总偏差P F ，测量应在齿高中部同一圆周上进行，这就要求保证测量基准的精度。
而齿轮的测量基准可选用齿轮的内孔、齿顶圆和齿根圆。
为了使测量基准与装配基准一致，以内孔定位最好。
用齿顶圆定位时，必须控制齿顶圆对内孔的轴线的径向跳动。
在生产中，根据所用量具的结构来确定测量基准。
用相对法测量齿距相对偏差的仪器有周节仪和万能测齿仪。
1. 用手持式周节仪测量图1为手持式周节仪的外形图，它以齿顶圆作为测量基准，指示表的分度值为0.005mm ，测量范围为模数3—15 mm 。
周节仪有4、5和8三个定位脚，用以支承仪器。
测量时，调整定位脚的相对位置，使测量头2和3在分度圆附近与齿面接触。
固定测量头2按被测齿轮模数来调整位置，活动测量头3则与指示表7相连。
测量前，将两个定位脚4、5前端的定位爪紧靠齿轮端面，并使它们与齿顶圆接触，再用螺钉6紧固。
然后将辅助定位脚8也与齿顶圆接触，同样用螺钉固紧。
以被测齿轮的任一齿距作为基准齿距，调整指示表7的零位，并且把指针压缩1—2圈。
然后，逐齿测量其余的齿距，指示表读数即为这些齿距与基准齿距之差，将测得的数据记入表中。
实验七齿轮公法线长度变动和公法线平均长度偏差的测量
一、测量原理与器具
公法线长度变动ΔFw是指在齿轮一周范围内，实际公法线长度的最大值Wmax与最小值Wmin之差。
测量ΔFw可以得到齿距累积误差ΔFp中的切向误差部分，反映齿轮的运动精度。
公法线平均长度Δwm则是指在齿轮一周范围内，公法线实际长度的平均值与公称值之差。
因公法线长度是由若干个基节Pb和一个基圆齿厚Ss组成，而基节偏差比齿厚偏差小得多，故公法线平均长度偏差Δwm主要反映被测齿轮的齿侧间隙。
公法线长度可用公法线千分尺（如图3-27）、公法线指示卡规（图3-28）或万能测齿仪等测量。
本实验采用公法线百分尺测量。
公法线千分尺是在普通千分尺上安装两个大平面测头，其读数方法与普通千分尺相同。
二、测量步骤
1、确定被测齿轮的跨齿数K，并计算公法线公称长度W。
当测量一压力角为20°的非变位直齿圆柱齿轮时：
W= m•[ 1.4761×(2K – 1) + 0.014Z]
式中： m——模数 Z——齿数 K——跨齿数
2、根据公法线公称长度W选取适当规格的分法线千分尺并校对零位。
3、测量公法线长度：根据选定的跨齿数K用公法线千分尺测量沿被测齿轮圆周均布的5条公法线长度。
4、计算公法线平均长度偏差Δwm：取所测5个实际公法线长度的平均值W 后减去公称公法线长度，即为公法线平均长度偏差Δwm。
5、计算公法线长度变动ΔFw：取5个实际公法线长度中的最大值与最小值之差，为公法线平均长度变动ΔFw。
三、填写测量报告单
按步骤完成测量并将被测件的相关信息、测量结果及测量条件填入测量报告单7～12中。
