齿轮公法线计算公式2015

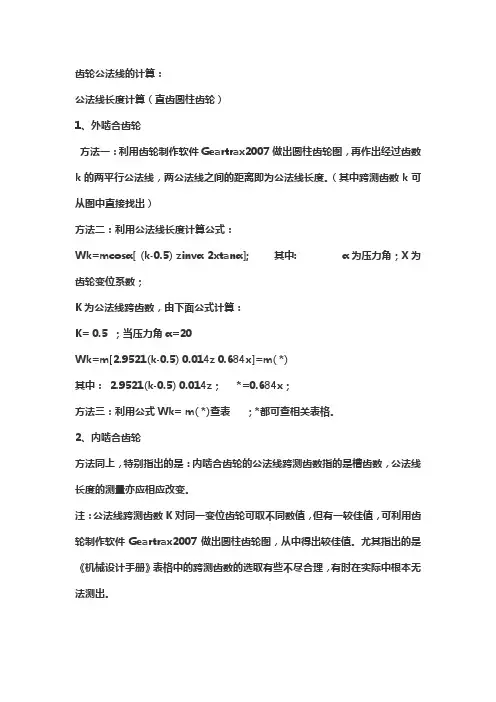

齿轮公法线的计算：
公法线长度计算（直齿圆柱齿轮）
1、外啮合齿轮
方法一：利用齿轮制作软件Geartrax2007做出圆柱齿轮图，再作出经过齿数k的两平行公法线，两公法线之间的距离即为公法线长度。

（其中跨测齿数k可从图中直接找出）
方法二：利用公法线长度计算公式：
Wk=mcosα[ (k-0.5) zinvα 2xtanα];其中: α为压力角；X为齿轮变位系数；
K为公法线跨齿数，由下面公式计算：
K= 0.5 ；当压力角α=20
Wk=m[2.9521(k-0.5) 0.014z 0.684x]=m( *)
其中：2.9521(k-0.5) 0.014z；*=0.684x；
方法三：利用公式Wk= m( *)查表；*都可查相关表格。

2、内啮合齿轮
方法同上，特别指出的是：内啮合齿轮的公法线跨测齿数指的是槽齿数，公法线长度的测量亦应相应改变。

注：公法线跨测齿数K对同一变位齿轮可取不同数值，但有一较佳值，可利用齿轮制作软件Geartrax2007做出圆柱齿轮图，从中得出较佳值。

尤其指出的是《机械设计手册》表格中的跨测齿数的选取有些不尽合理，有时在实际中根本无法测出。

模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角α＝20°处的半径r和曲率半径ρ的大小。

13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h ＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角α＝20°。

若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角α＝20°，正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al ＝77.5 mm ，齿数z 1＝29。

}模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df==m=da-2h=%齿顶高ha ha=m=p/π齿根高hf hf=齿高h h=齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+公法线长度w w=m[+]&13-1 什么是分度圆标准齿轮的分度圆在什么位置上13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角＝20°处的半径r和曲率半径ρ的大小。

13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝ mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h ＝ mm，试判断这两个齿轮能否正确啮合传动13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角~＝20°。

若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合为什么此时的顶隙（径向间隙）C是多少13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝ mm，压力角＝20°，正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝ mm，齿数z1＝29。

现要求设计一个大齿轮与其相啮合，传动的安装中心距a＝145 mm，试计算这对齿轮的主要参数及大齿轮的主要尺寸。

13-8 某标准直齿圆柱齿轮，已知齿距p＝ mm，齿数z＝25，正常齿制。

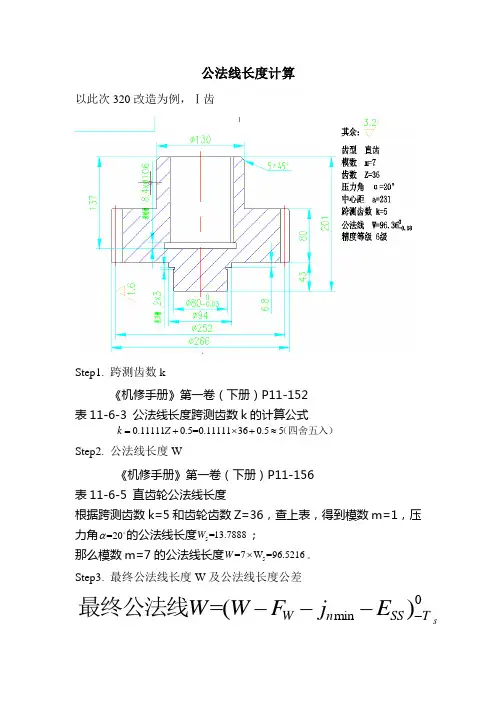

公法线长度计算以此次320改造为例，Ⅰ齿Step1. 跨测齿数k《机修手册》第一卷（下册）P11-152表11-6-3 公法线长度跨测齿数k 的计算公式0.111110.5=0.11111360.55k Z =+⨯+≈（四舍五入）Step2. 公法线长度W《机修手册》第一卷（下册）P11-156表11-6-5 直齿轮公法线长度根据跨测齿数k=5和齿轮齿数Z=36，查上表，得到模数m=1，压力角=20α的公法线长度5=13.7888W ；那么模数m=7的公法线长度5=7W =96.5216W ⨯。

Step3. 最终公法线长度W 及公法线长度公差min =()sW n SS T W W F j E ----最终公法线①. 《机修手册》第一卷（下册）P11-264表11-9-25 公法线长度变动公差W F 值根据精度等级：6级精度；分度圆直径区间：125252400<≤mm 。

查得：0.025W F mm =。

②. 《机修手册》第一卷（下册）P11-265表11-9-27 最小法向极限侧隙min n j根据侧隙种类：d 类；中心距231a =，180231250<≤mm 。

查得：min 0.072n j mm =。

③. 《机修手册》第一卷（下册）P11-267表11-9-29 齿厚上偏差ss E根据侧隙种类：d 类；法向模数m=7，1710≤≤；分度圆直径区间：250252315<≤mm ；精度等级：6级精度。

查得：0.063ss E mm =。

④. 《机修手册》第一卷（下册）P11-269根据精度等级：6级精度；法向模数m=7，1710≤≤；分度圆直径区间：250252315<≤mm 。

查得：0.080S T mm =。

那么：0min =()s W n SS T W W F j E ----最终公法线00.0800.08=(96.520.0250.0720.063)96.36W -----=。

齿轮计算公式1 齿轮模数：m=p/π齿轮模数m=齿距p 除以3.14测绘时的简易计算m=齿顶圆直径（外径）d 除以（齿数z+2）2 齿轮分度圆直径：d=mz分度圆直径d=模数m 乘以齿数z3 齿轮压力角：标准齿轮的压力角为20度压力角标准为20度其他还有14.5度17.5度15度25度和28度4 齿轮变位系数：用范成法加工齿轮时，刀具中心线不与齿轮的分度圆相切，刀具中心与齿轮的分度圆的距离除以模数所得的商就是齿轮的变位系数。

刀具中心线在齿轮的分度圆之外，为正变位，变位系数为正，反之为负。

注：一般一对齿轮啮合一大一小相差悬殊时，小齿轮要做正变位，大齿轮做负变位，以保证它们的使用寿命比较均衡5 齿轮跨齿数:k=zα/180+0.5跨齿数k=齿数x压力角/180+0.5 （注：必须四舍五入取整数）6 齿轮公法线长度直齿公式Wk=mcosα[(k-0.5)π+zinva]简化为；Wk=m[2.9521*(k-0.5)+0.014z]斜齿公式Wk=mcosα[(k-0.5)π+zinva]+2xtanα α=20时tanα-α=0.01490438其中:α= 压力角标准为20度其他还有14.5度17.5度15度25度和28度K = 跨齿数X=变位系数invα=tan(α)-α7 齿轮齿跳Fr一般为0.025 （表示各齿跳动公差）8 齿轮齿向Fβ一般为0.008 （表示各齿向公差）9 齿轮齿形Ff 一般为0.008 （表示各齿形状大小公差）10 齿轮齿距p=πm m 模数11 齿轮齿顶高ha=ha*m12 齿轮齿根高hf=(ha*+c*)m13 齿轮齿顶圆直径da=(d+2ha) d :分度圆直径ha ;齿顶高14 齿轮齿根圆直径df=d-2hf=(z-2ha-2ca*)m15 中心距a=(d1+d2)/2=(z1+z2)m/2 d1和d2配对的两个齿轮分度圆直径；z1和z2两齿轮齿数。

模数齿轮计算公式:名称代号计算公式模数m m=p/π=d/z=da/(z+2) （d为分度圆直径，z为齿数）齿距p p=πm=πd/z齿数z z=d/m=πd/p分度圆直径 d d=mz=da-2m齿顶圆直径da da=m(z+2)=d+2m=p(z+2)/π齿根圆直径df df=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高ha ha=m=p/π齿根高hf hf=1.25m齿高h h=2.25m齿厚s s=p/2=πm/2中心距 a a=(z1+z2)m/2=(d1+d2)/2跨测齿数k k=z/9+0.5公法线长度w w=m[2.9521(k-0.5)+0.014z]13-1 什么是分度圆?标准齿轮的分度圆在什么位置上？13-2 一渐开线，其基圆半径r b＝40 mm，试求此渐开线压力角α＝20°处的半径r和曲率半径ρ的大小。

13-3 有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径d a＝106.40 mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4 两个标准直齿圆柱齿轮，已测得齿数z l＝22、z2＝98，小齿轮齿顶圆直径d al＝240 mm，大齿轮全齿高h ＝22.5 mm，试判断这两个齿轮能否正确啮合传动?13-5 有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5 mm，压力角α＝20°。

若将其安装成a′＝250 mm的齿轮传动，问能否实现无侧隙啮合？为什么？此时的顶隙（径向间隙）C是多少?13-6 已知C6150车床主轴箱内一对外啮合标准直齿圆柱齿轮，其齿数z1＝21、z2＝66，模数m＝3.5 mm，压力角α＝20°，正常齿。

试确定这对齿轮的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7 已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d al＝77.5 mm，齿数z1＝29。

圆柱齿轮公法线计算公式圆柱齿轮公法线计算公式本文将介绍圆柱齿轮公法线计算所涉及的相关公式，并通过实例进行说明。

公法线计算公式在圆柱齿轮设计中，公法线是指两个相邻齿轮齿面接触点连线之间的直线。

公法线计算公式如下：•模数（m）公式：m = π * d / z其中，m表示模数，d表示齿轮直径，z表示齿数。

•齿顶圆直径（d_t）公式：d_t = d + 2m齿顶圆直径用于计算圆柱齿轮的齿面接触。

•插齿深（h_a）公式：h_a = * m插齿深是齿高（齿顶到齿槽底部的距离）的一部分，用于计算齿面接触。

•齿根圆直径（d_f）公式：d_f = d -齿根圆直径用于计算齿面接触。

•齿高（h）公式：h = * m齿高是齿顶到齿底的距离，用于计算齿面接触。

公式应用示例以一个圆柱齿轮系统为例，齿数分别为齿轮1（z1）为20，齿轮2（z2）为30，模数（m）为2。

现在计算这两个齿轮的公法线。

根据上述公式，先计算模数（m）：m = π * d / z对于齿轮1，d_1 为（z1 * m）：d_1 = z1 * m = 20 * 2 = 40对于齿轮2，d_2 为（z2 * m）：d_2 = z2 * m = 30 * 2 = 60根据齿顶圆直径公式，计算齿顶圆直径（d_t）：d_t1 = d_1 + 2m = 40 + 2 * 2 = 44d_t2 = d_2 + 2m = 60 + 2 * 2 = 64通过上述计算，我们得到了齿轮1和齿轮2的齿顶圆直径。

接下来，根据插齿深公式，计算插齿深（h_a）：h_a = * m = * 2 =通过计算，我们得到了齿轮1和齿轮2的插齿深。

再根据齿根圆直径公式，计算齿根圆直径（d_f）：d_f1 = d_1 - = 40 - * 2 = 35d_f2 = d_2 - = 60 - * 2 = 55通过计算，我们得到了齿轮1和齿轮2的齿根圆直径。

最后，根据齿高公式，计算齿高（h）：h = * m = * 2 =通过计算，我们得到了齿轮1和齿轮2的齿高。

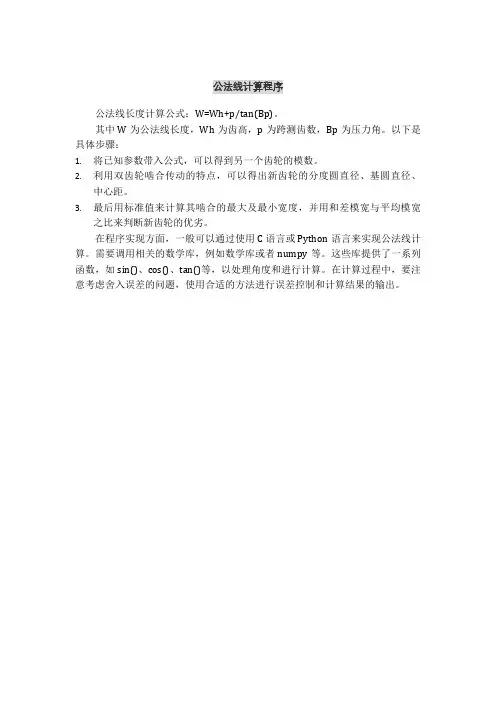

公法线计算程序
公法线长度计算公式：W=Wh+p/tan(Bp)。

其中W为公法线长度，Wh为齿高，p为跨测齿数，Bp为压力角。

以下是具体步骤：
1.将已知参数带入公式，可以得到另一个齿轮的模数。

2.利用双齿轮啮合传动的特点，可以得出新齿轮的分度圆直径、基圆直径、
中心距。

3.最后用标准值来计算其啮合的最大及最小宽度，并用和差模宽与平均模宽
之比来判断新齿轮的优劣。

在程序实现方面，一般可以通过使用C语言或Python语言来实现公法线计算。

需要调用相关的数学库，例如数学库或者numpy等。

这些库提供了一系列函数，如sin()、cos()、tan()等，以处理角度和进行计算。

在计算过程中，要注意考虑舍入误差的问题，使用合适的方法进行误差控制和计算结果的输出。

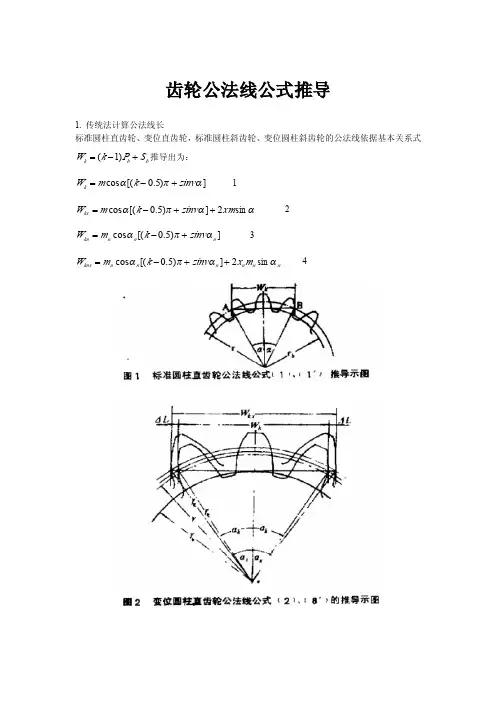

齿轮公法线公式推导1.传统法计算公法线长标准圆柱直齿轮、变位直齿轮，标准圆柱斜齿轮、变位圆柱斜齿轮的公法线依据基本关系式b b k S P k W +−=)1(推导出为：])5.0[(cos απαzinv k m W k +−=1ααπαsin 2])5.0[(cos xm zinv k m W kx ++−=2])5.0[(cos n n n kn zinv k m W απα+−=3n n n n n n knx m x zinv k m W ααπαsin 2])5.0[(cos ++−=4所对圆心角分别为：α)2cos arccos()arccos(xz z r r x b x +==αα5)cos tan arctan(βααn t =)2cos arccos()arccos(t t xt bx tx x z z r r +==αα6依据等式αsin d W k =75.0+=z k πα'7xx b kx mz d W αααtan cos tan ==8απααππαtan 2)tan (tan 5.0x z z k x −−++='8bt kn d W βαcos /sin =9b t z z k βαππα2tan tan 5.0++='9btx t t b tx tx knx x z m d W βαβαcos /sin )2(cos /sin +==10...=k '102.补偿法计算标准直齿轮公法线长W W W ∆+=*11各种圆柱齿轮的W 、*W 和W ∆分别如图4、5、6所标示。

由图4：'''2AA BB AA W =+=∆。

根据渐开线性质知：b b b b b b k k kP P k k S P k S P k W W AA ∆=−=+−−+−=−=)(])1[(])1[(2***'απcos 2'k m AA ∆=12k 为最接近*k 的整数，为实际测量的跨齿数，为整数值。

标准直齿圆柱齿轮公法线长度计算式20[ 标签：齿圆柱齿轮,公法线长度 ]我只知道公式。

但对公式的某些符号不理解。

请懂的朋友详细解释一下。

假如可以，请我帮我再计算下齿轮的公法线。

中心距103，2个齿轮一样的。

齿数是59，模数=1.75隨風飘逝回答:1 人气:51 解决时间:2010-09-10 22:31满意答案好评率：0%分度圆直径d1=mz1=59*1.75=103.25 基圆直径db=d1*cos20~=42.13o1o2=103则01p=103/2=51.5 o1n1=42.13/2=21.07 由勾股定理n1p=47 从而n1n2=94提问人的追问 2010-09-10 13:27能不能详细介绍下怎么计算出公法线长度的？最好附图。

提问人的追问 2010-09-10 13:40公法线公式：W=mcosα[π(k-0.5)+zinvα].请问这公式每个变数什么意思。

m=模数，π=圆周率，这2个我知道。

zinvα什么意思？Z是不是就是齿数？而inv是什么意思？α又是多少度？回答人的补充 2010-09-10 14:41α是压力角，标准齿轮取20度。

invα=tanα-α是渐开线函数，表示的是压力角与展角的函数关系。

z是齿数，K为公法线跨齿数。

提问人的追问 2010-09-10 15:02我再问2个问题：一、tanα-α这个怎么算？tanα应该是=一个数，而α则是角度，数-角度？也就是tan20°-20°？二、K是公法线跨齿数，我怎么知道这个数值是多少？回答人的补充 2010-09-10 22:23将α化一下就行了，α/180*3.14就是数了，因为180度就是π=3.14。

K是公法线跨齿数，可以通过草图来确定（就是数一下）。

回答人的补充 2010-09-10 22:29注：公法线跨测齿数K对同一变位齿轮可取不同数值，但有一最佳值，可利用齿轮制作软件Geartrax2007做出圆柱齿轮图，从中得出最佳值。

齿轮各参数计算公式模数齿轮计算公式:名称代码计算公式模数mm=p/π=d/z=da/(z+2)（d为分度圆直径，z为齿数）齿距pp=πm=πd/z齿数zz=d/m=πd/p分度圆直径dd=mz=da-2m齿顶圆直径dada=m(z+2)=d+2m=p(z+2)/π齿根圆直径dfdf=d-2.5m=m(z-2.5)=da-2h=da-4.5m齿顶高haha=m=p/π齿根高hfhf=1.25m齿高hh=2.25m齿厚ss=p/2=πm/2中心距aa=(z1+z2)m/2=(d1+d2)/2跨测齿数kk=z/9+0.5公法线长度ww=m[2.9521(k-0.5)+0.014z]13-1什么是毕业圈？标准齿轮的分度圆在哪里？13-2一渐开线，其基圆半径rb＝40mm，试求此渐开线压力角?＝20°处的半径r和曲率半径ρ的大小。

13-3有一个标准渐开线直齿圆柱齿轮，测量其齿顶圆直径da＝106.40mm，齿数z=25，问是哪一种齿制的齿轮，基本参数是多少?13-4对于两个标准正齿轮，测量的齿数ZL=22和Z2=98，小齿轮顶圆直径DAL=240mm，大齿轮的全齿高H=22.5MM。

试着判断两个齿轮是否能正确啮合和驱动？13-5有一对正常齿制渐开线标准直齿圆柱齿轮，它们的齿数为z1＝19、z2＝81，模数m＝5mm，压力角?＝20°。

如果安装为“=250mm”的齿轮传动，能否实现无齿隙啮合？为什么？此时顶部间隙（径向间隙）C为多少?13-6已知C6150车床主轴箱中有一个外啮合标准直齿圆柱齿轮，齿数Z1=21，Z2=66，模数M=3.5mm，压力角？=20°，正常牙齿。

尽量确定齿轮副的传动比、分度圆直径、齿顶圆直径、全齿高、中心距、分度圆齿厚和分度圆齿槽宽。

13-7众所周知，标准渐开线直齿轮的顶圆直径为dal=77.5mm，齿数Z1=29。

现在需要设计一个与之啮合的大齿轮，变速器的安装中心距为a=145mm。

压力角30度齿轮公法线表【原创版】目录1.压力角 30 度齿轮的概念2.齿轮公法线公式3.齿轮的基圆直径、分度圆直径和压力角4.30 度压力角齿轮的优点5.结论正文一、压力角 30 度齿轮的概念压力角 30 度齿轮是一种在机械传动系统中应用广泛的齿轮类型。

它是指齿轮齿廓曲线上某一点的法线与齿轮齿廓曲线的切线之间的夹角为 30 度。

这种齿轮的齿廓曲线比较平缓，因此能够承受较大的载荷。

二、齿轮公法线公式齿轮公法线是指齿轮的分度圆上任意一点到齿轮基准圆的连线。

齿轮公法线公式如下：公法线 = m × z其中，m 为齿轮的模数，z 为齿轮的齿数。

三、齿轮的基圆直径、分度圆直径和压力角1.基圆直径：齿轮的基圆直径是齿轮的最小直径，通常用于确定齿轮的尺寸。

2.分度圆直径：齿轮的分度圆直径是齿轮上每个齿所对应的圆的直径，也称为节圆直径。

3.压力角：压力角是齿轮齿廓曲线上某一点的法线与齿轮齿廓曲线的切线之间的夹角。

压力角越大，齿轮的承载能力越强。

四、30 度压力角齿轮的优点1.承载能力强：与较小的压力角相比，30 度压力角齿轮的齿廓曲线更加平缓，因此能够承受更大的载荷。

2.传动比稳定：30 度压力角齿轮的齿廓曲线设计使得齿轮的传动比更加稳定，有利于提高机械传动系统的可靠性。

3.磨损小：30 度压力角齿轮的齿廓曲线更加平缓，因此齿轮在传动过程中的磨损较小，寿命较长。

五、结论压力角 30 度齿轮具有较强的承载能力、稳定的传动比和较小的磨损，因此在机械传动系统中得到了广泛的应用。

第1页共1页。

齿轮公法线测量方法及计算公式嘿，咱今儿就来聊聊齿轮公法线测量方法和计算公式这档子事儿！你说齿轮啊，那可真是机械世界里的小精灵，别看它个头不大，作用可大着呢！就像咱生活中的各种小物件，虽小却不可或缺。

那要怎么知道这齿轮是不是合格呢，这就得靠公法线测量啦！测量齿轮公法线，就好比给齿轮来个全面体检。

咱得先准备好工具，就像医生要有听诊器一样。

然后呢，把齿轮放好，找准测量的位置，这可得仔细着点儿，不能马虎。

你想想，要是找错了地方，那不就跟医生看错了病一样嘛！具体咋测呢？哎呀，其实也不难。

就是用专门的量具，沿着齿轮的齿廓，轻轻地卡一下，读出数值来。

这过程就跟咱平时量身高似的，得站直了，量出来才准呢！那计算公式呢，就像是解开谜题的钥匙。

通过这个公式，咱就能把测量出来的数据转化成有用的信息。

比如说，判断这个齿轮是不是符合标准呀，能不能正常工作呀。

举个例子吧，就好比你有一堆积木，你得按照一定的规则去搭，才能搭出漂亮的城堡。

这公式就是那个规则，让一切都有条不紊。

你可别小看这测量和公式，它们可是保证机器正常运转的关键呢！要是没测好，齿轮出了问题，那机器可不就闹脾气啦，说不定还会罢工呢！想象一下，要是汽车的齿轮出了问题，那车还能跑吗？肯定得抛锚在路上啦！所以啊，这齿轮公法线测量和计算公式，那可真是马虎不得。

咱再深入说说这公式，它就像一个神奇的魔法咒语，能把复杂的数据变得清晰明了。

通过它，咱能知道齿轮的各种参数，就像了解一个人的性格特点一样。

而且啊，这测量和计算可不是一锤子买卖，得反复去做，就像咱每天都要吃饭一样。

只有这样，才能保证齿轮一直健康，机器一直正常工作。

总之呢，齿轮公法线测量方法和计算公式就像是机械世界的秘密武器，掌握了它们，咱就能让齿轮乖乖听话，为我们服务啦！你说是不是很有意思呢？别小瞧这小小的齿轮和它们的测量计算方法，这里面的学问可大着呢！。

齿轮公法线上下偏差计算公式公法线平均长度上偏差Ews=Es*scosа-2e*sinа,公法线平均长度下偏差Ews=Esi*cosа+2e*sinа,公法线平均长度公差：Tw=Ts*cosа-4esinа,1、式中2e为齿轮一转内最大的几何偏心量，为ΔFr2e=ΔFr=KFr,根据国标取K=,式中Fr齿圈径向跳动公差有精度等级和分度圆直径决定（你未给出分度圆直径及应用，所以我没办法给你准确数，你自己查表）。

2、式中α为压力角，标准渐开线圆柱齿轮α=20°3、式中Ess和Esi为齿轮齿厚上偏差和下偏差，通常齿轮副，两齿轮的Ess 相同，Ess=fa*tagа+(jn min+J)/2cosа①式中fa为齿轮副中心距极限偏差，②式中jn min为齿轮副公法线方向极限侧隙，叫作法向极限侧隙，jn min=jn1+jn2jn1=a(α1Δt1+α2Δt2)*2sinа(单位mm)a---齿轮副中心距α1，α2---线膨胀系数（45#钢齿：*10^-6,铸铁箱体：*10^-6）Δt---工作温升（相对于20℃）脚注1为齿轮，脚注2为壳体jn2=K*mn （单位um)mn---法向模数系数K---5~10（油池润滑）10（V<10m/s)齿轮线速度(喷油润滑）20（10<V<25)30(25<v<60)30~50(V>60)Esi=Ess+TsTs=(Fr^2+br^2)^1/2*2tagαFr---齿圈径向跳动（查表）br---切齿径向进刀公差（查表）4、小结要得到公法线长度上下偏差必须根据应用环境来确定精度等级，有三组公差精度分别为：运动精度、平稳性精度、接触精度，示例一、7-6-6GM、示例二、7FL第一个示例表示运动精度7，平稳性精度和接触精度6，G和M代表齿厚上下偏差分别为-6fpt和-20fpt(买本书或下载齿轮手册上面有标准），fpt查表得，它属平稳性精度参数，第二个示例表示三组公差精度都为7，其他同上，只是齿厚公差带偏上一点了，F=-4fpt,L=-16fpt。

齿轮的公法线长度齿轮是一种常见的机械传动装置，广泛应用于各个领域。

在研究齿轮的特性和性能时，公法线长度是一个重要的指标。

本文将围绕齿轮的公法线长度展开讨论，介绍其概念、计算方法以及影响因素。

一、公法线长度的概念公法线长度是指齿轮齿面上两点之间的最短弧长，也可以理解为齿轮齿面曲线与公法面的交线的长度。

公法线长度是确定齿轮啮合性能的重要参数之一，它直接影响到啮合传动的平稳性、传动效率以及齿轮的寿命。

二、公法线长度的计算方法1. 近似计算法：根据齿轮的模数、齿数和压力角等基本参数，利用近似公式进行计算。

这种方法适用于一般情况下的齿轮计算，计算结果较为简便但精度有限。

2. 准确计算法：通过数学方法，根据齿轮齿面曲线的几何特性，进行精确计算。

这种方法适用于对齿轮公法线长度要求较高的特殊情况，计算结果更为准确。

三、公法线长度的影响因素1. 齿轮参数：齿轮的模数、齿数、压力角等参数会直接影响到公法线长度。

一般情况下，齿数越多、模数越小、压力角越小，公法线长度越大。

2. 齿轮啮合方式：不同的啮合方式会导致公法线长度的变化。

例如，直齿轮的公法线长度相对较短，而斜齿轮的公法线长度相对较长。

3. 齿轮加工精度：齿轮的加工精度直接影响到公法线长度的准确性。

加工精度越高，公法线长度越接近设计值。

4. 齿轮材料和磨损情况：不同材料的齿轮在使用过程中会出现不同程度的磨损，从而影响到公法线长度。

磨损越严重，公法线长度越大。

四、公法线长度的意义和应用1. 齿轮传动的平稳性：公法线长度的大小直接影响到齿轮传动的平稳性。

公法线长度越大，齿轮啮合时的冲击和振动越小，传动平稳性越好。

2. 传动效率：公法线长度的大小也会对齿轮传动的效率产生影响。

公法线长度越短，齿轮的传动效率越高。

3. 齿轮寿命：公法线长度对齿轮的寿命也有重要影响。

公法线长度越小，齿轮的接触应力越大，容易导致齿面疲劳破坏，从而影响到齿轮的寿命。

总结：本文围绕齿轮的公法线长度展开讨论，介绍了其概念、计算方法以及影响因素。
