齿轮公法线的计算：
公法线长度计算（直齿圆柱齿轮）
1、外啮合齿轮
方法一：利用齿轮制作软件Geartrax2007做出圆柱齿轮图，再作出经过齿数k的两平行公法线，两公法线之间的距离即为公法线长度。
（其中跨测齿数k可从图中直接找出）
方法二：利用公法线长度计算公式：
Wk=mcosα[ (k-0.5) zinvα 2xtanα];其中: α为压力角；X为齿轮变位系数；
K为公法线跨齿数，由下面公式计算：
K= 0.5 ；当压力角α=20
Wk=m[2.9521(k-0.5) 0.014z 0.684x]=m( *)
其中：2.9521(k-0.5) 0.014z；*=0.684x；
方法三：利用公式Wk= m( *)查表；*都可查相关表格。
2、内啮合齿轮
方法同上，特别指出的是：内啮合齿轮的公法线跨测齿数指的是槽齿数，公法线长度的测量亦应相应改变。
注：公法线跨测齿数K对同一变位齿轮可取不同数值，但有一较佳值，可利用齿轮制作软件Geartrax2007做出圆柱齿轮图，从中得出较佳值。
尤其指出的是《机械设计手册》表格中的跨测齿数的选取有些不尽合理，有时在实际中根本无法测出。
斜齿圆柱齿轮公法线长度的计算斜齿圆柱齿轮是一种常见的传动装置，广泛应用于机械设备中。
在设计和制造斜齿圆柱齿轮时，其中一个重要的参数是公法线长度。
本文将介绍公法线长度的计算方法和其在齿轮设计中的重要性。
公法线长度是指两个相邻齿轮齿面接触时的接触线长度。
在斜齿圆柱齿轮中，齿轮的齿面是斜的，因此接触线并不是直线，而是一个斜线。
公法线长度是指这个斜线的长度。
计算公法线长度需要考虑齿轮的模数、齿数、压力角等参数。
首先，我们需要知道齿轮的基本参数，包括模数、齿数、压力角等。
模数是指齿轮齿数与齿轮直径的比值，是齿轮设计中的重要参数。
齿数是指齿轮上的齿的数量，用来描述齿轮的大小。
压力角是指齿轮齿面与公法线之间的夹角，是齿轮传动中的重要参数。
根据齿轮的基本参数，我们可以计算公法线长度。
公法线长度的计算方法是通过几何关系来实现的。
首先，我们需要计算齿顶高和齿根高。
齿顶高是指齿轮齿面的最高点到基圆的距离，齿根高是指齿轮齿面的最低点到基圆的距离。
然后，我们可以通过几何关系计算出公法线长度。
具体地，公法线长度的计算公式如下：公法线长度 = (齿顶高 + 齿根高) / cos(压力角)需要注意的是，在计算公法线长度时，我们需要将压力角转换为弧度。
压力角是以度为单位表示的，因此在计算公法线长度时，需要将其转换为弧度。
公法线长度的计算在齿轮设计中非常重要。
公法线长度可以影响齿轮的传动效率和运行平稳性。
如果公法线长度太短，会导致齿轮齿面接触面积小，传递的力量不均匀，容易造成齿面磨损和噪音。
如果公法线长度太长，会增加齿轮的摩擦和能量损耗，降低传动效率。
因此，在齿轮设计中，需要合理计算公法线长度，以确保齿轮的正常运行。
总结起来，公法线长度是斜齿圆柱齿轮设计中的重要参数之一。
通过计算齿顶高、齿根高和压力角，可以准确计算出公法线长度。
合理计算公法线长度可以提高齿轮的传动效率和运行平稳性。
在齿轮设计中，设计人员需要综合考虑各种因素，以确保齿轮的正常运行和使用寿命。

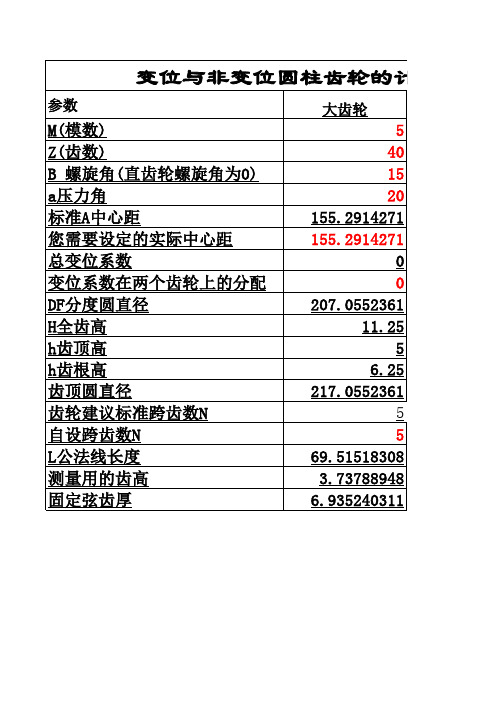

外啮合圆柱齿轮所有计算公式大全、检验方法、各精度差数表格汇总法向模数m n取标准值。
端面模数：m t=m n cos分度圆螺旋角=0=20°n=20°，tan t=tan n/cosa=(d1+d2)/2=(z1+z2)m n/(2cos)啮合角＇情况Ⅰ：已知总变位系数(x1+x2)时，inv＇=2(x1+x2)tan/(z1+z2)+invinv t＇=2(x n1+x n2)tan n/(z1+z2)+inv t求出啮合角＇后，可求出变位后的中心距a＇；情况Ⅱ：已知变位后的中心距a＇时，cos＇=a cos/a＇cos t＇=a cos t/a＇求出啮合角＇后，由上式求(x1+x2)值，再进行分配。
y=(a＇-a)/m=(z1+z2)(cos/cos＇-1)/2y n=(a＇-a)/m n=(z1+z2)(cos t/cos t＇-1)/(2cos) y t=y n cona＇=a+ym=a cos/cos＇a＇=a+y t m t=a+y n m n=a cos t/cos t＇d b=d cos d b=d cos td＇=d b/cos＇d＇=d b cos tp=m p n=m n，p t=m tp b=p cos p bt=p t cos t齿顶压力角aa=arccos(d b/d a) at=arccos(d b/d a)基圆螺旋角bb=0tan b=tan cos t cos b=cos cos n/cos t端面重合度=[z1(tan a1-tan＇)+z2(tan a2-tan＇)]/(2)=[z1(tan at1-tan t＇)+z2(tan at2-tan t＇)]/(2)纵向重合度=0=b sin/(m n)，b为齿轮宽度总重合度==+注：角标n为法面，t为端面；1为小齿轮，2为大齿轮。
齿轮标准模数（mm）圆柱齿轮（GB12368-90）第1系列 1 2 3 4 5 6 8 10 12 16 20第2系列7 9 (11) 14 18锥齿轮（GB12368-90）1 2 3 4 5 6 7 8 9 10 11 1214 16 18 20注：1. 斜齿轮及人字齿轮取法面模数为标准模数；锥齿轮取大端模数为标准模数。
外啮合直齿圆柱齿轮变位系数、公法线长度、齿厚、最小法向侧隙的计算1，直齿圆柱齿轮变位系数计算：Case1：a，此处例子仅计算用齿条型刀具加工时的情况（插齿刀加工见相关手册公式）：小结：由此可知本例选取的齿数在不变位的情况也不会产生根切现象。
b，根据下图选择大小齿轮的变位系数和x∑。
本例在P6-P7区间取值。
即齿根及齿面承载能力较高区，进行选择。
因大小齿轮的齿数和为18+19=37。
所以本例选择的变位系数和x∑=0.8。
本例我们的两个齿轮在工作时属于减速运动，所以按减速运动的变位系数分配线图，进行2个齿轮的变位系数的选择。
先按(z1+z1)/2=18.5，作为横坐标，做一条垂线（图中蓝色的线），再按x∑/2=0.4，作为纵坐标，做一条水平线（图中橙色的线），接着沿着L线的趋势，穿过上面2条线的交点做一条射线（图中红色的线）最后按大小齿轮的齿数做相应的垂线（图中紫色的线），即得到需要的各自变位系数。
最后我们选择的变位系数即为：小齿轮x1=0.42，大齿轮x2=0.38。
【基本保障其和与之前x ∑一致，即可】。
c，验算变位后的齿顶厚度：注：一般要求齿顶厚Sa≥0.25m；对于表面淬火的齿轮要求Sa≥0.4m下表中的da的计算见后面的计算表格中的计算公式（因为当齿轮变位后，齿顶圆的计算和未变位齿轮的计算稍有差别-涉及到变位系数和中心距变位系数。
）。
分度圆直径db mm 73.8 77.9齿轮的齿顶圆直径da mm 83.027 86.799齿轮的齿顶压力角αa °27.27 26.17中间值invα0.0215 0.0215中间值invαa 0.0587 0.0347齿顶厚Sα 5.77 7.47判断值0.25m 1.025 1.025判断值0.4m 1.64 1.64小结：计算发现变位后的齿轮齿顶厚满足设计需求。
根据上面确定的变位系数，计算齿轮的中心距变位系数和节圆直径、齿根圆直径、齿顶圆直径。
标准直齿圆柱齿轮公法线长度计算式20[ 标签：齿圆柱齿轮,公法线长度 ]我只知道公式。
但对公式的某些符号不理解。
请懂的朋友详细解释一下。
假如可以，请我帮我再计算下齿轮的公法线。
中心距103，2个齿轮一样的。
齿数是59，模数=1.75隨風飘逝回答:1 人气:51 解决时间:2010-09-10 22:31满意答案好评率：0%分度圆直径d1=mz1=59*1.75=103.25 基圆直径db=d1*cos20~=42.13o1o2=103则01p=103/2=51.5 o1n1=42.13/2=21.07 由勾股定理n1p=47 从而n1n2=94提问人的追问 2010-09-10 13:27能不能详细介绍下怎么计算出公法线长度的？最好附图。
提问人的追问 2010-09-10 13:40公法线公式：W=mcosα[π(k-0.5)+zinvα].请问这公式每个变数什么意思。
m=模数，π=圆周率，这2个我知道。
zinvα什么意思？Z是不是就是齿数？而inv是什么意思？α又是多少度？回答人的补充 2010-09-10 14:41α是压力角，标准齿轮取20度。
invα=tanα-α是渐开线函数，表示的是压力角与展角的函数关系。
z是齿数，K为公法线跨齿数。
提问人的追问 2010-09-10 15:02我再问2个问题：一、tanα-α这个怎么算？tanα应该是=一个数，而α则是角度，数-角度？也就是tan20°-20°？二、K是公法线跨齿数，我怎么知道这个数值是多少？回答人的补充 2010-09-10 22:23将α化一下就行了，α/180*3.14就是数了，因为180度就是π=3.14。
K是公法线跨齿数，可以通过草图来确定（就是数一下）。
回答人的补充 2010-09-10 22:29注：公法线跨测齿数K对同一变位齿轮可取不同数值，但有一最佳值，可利用齿轮制作软件Geartrax2007做出圆柱齿轮图，从中得出最佳值。
09-齿轮传动参数测定和公法线公差计算-1% 变位直齿圆柱齿轮参数测定z=8; % 齿数df0=33.43; % 齿根圆直径的测量值% 变位齿轮公法线长度的测量值Wk=24.73;Wk1=39.43;% 跨齿数k=round(z/9+0.5);if k<2k=2;endPb=Wk1-Wk; % 基圆齿距alf=20;hd=pi/180; % 压力角m=round(Pb/(pi*cos(alf*hd))); % 模数Wkb=m*cos(alf*hd)*((k-0.5)*pi+z*0.0149044); % 标准齿轮公法线长度x1=(Wk-Wkb)/(2*m*sin(alf*hd)); % 变位系数hf=(m*z-df0)/2; % 齿根高% 齿顶高系数与顶隙系数hc=hf/m+x1;disp ' 'fprintf(1,' 齿顶高系数与顶隙系数之和hc = %3.2f \n',hc); hx=1.00;cx=0.25; % 按照hc计算值确定齿制-正常齿或短齿% 输出齿轮参数disp ' 'disp ' ========== 变位齿轮齿轮参数=========='; fprintf(1,' 齿数z = %3.0f \n',z);fprintf(1,' 压力角alf = %3.0f 度\n',alf);fprintf(1,' 模数m = %3.3f mm \n',m);fprintf(1,' 齿顶高系数hx = %3.2f \n',hx);fprintf(1,' 顶隙系数cx = %3.2f \n',cx);fprintf(1,' 变位系数x = %3.3f \n',x1);disp ' ========== 变位齿轮测量和计算数据=========='fprintf(1,' 跨齿数k = %3.0f \n',k);fprintf(1,' 测量齿根圆直径df0 = %3.3f mm \n',df0);fprintf(1,' 齿根高hf = %3.3f mm \n',hf);fprintf(1,' 基圆齿距Pb = %3.3f mm \n',Pb);fprintf(1,' 测量齿轮公法线长度Wk = %3.3f mm \n',Wk);fprintf(1,' 标准齿轮公法线长度Wkb = %3.3f mm \n',Wkb);% 计算啮合角Qp=2*(x1+x1)*tan(alf*hd)/(z+z)+0.0149044; % 节圆处展角弧度值[x,f]=fsolve('tan(x)-x-0.0688793',0.0149044); % 使用fsolve求解渐开线函数方程alfp=x/hd; % 啮合角disp ' 'disp ' ========== 齿轮副啮合角和渐开线函数值==========';fprintf(1,' 啮合角alfp = %3.3f 度\n',alfp);fprintf(1,' 啮合角渐开线函数值Qp = %3.7f \n',Qp);% 计算中心距、分离系数、齿顶变动系数与几何尺寸a=0.5*m*(z+z); % 标准中心距ap=a*cos(alf*hd)/cos(alfp*hd); % 实际中心距y=(ap-a)/m; % 分离系数sgm=x1+x1-y; % 齿顶变动系数d=m*z; % 分度圆直径db=d*cos(alf*hd); % 基圆直径da=d+2*(hx+x1-sgm)*m; % 齿顶圆直径df=d-2*(hx+cx-x1)*m; % 齿根圆直径Wkp=Wkb+2*x1*m*sin(alf*hd); % 公法线长度% 计算变位齿轮齿厚alfa=acos(db/da); % 齿顶压力角s=pi*m/2+2*x1*m*tan(alf*hd); % 分度圆齿厚sa=s*da/d-da*(tan(alfa)-alfa-0.0149044); % 齿顶圆齿厚sb=cos(alf*hd)*(s+d*0.0149044); % 基圆齿厚disp ' ========== 变位齿轮齿厚和啮合角=========='; fprintf(1,' 分度圆齿厚s = %3.3f mm \n',s); fprintf(1,' 齿顶圆齿厚sa = %3.3f mm \n',sa); fprintf(1,' 基圆齿厚sb = %3.3f mm \n',sb); fprintf(1,' 齿顶压力角alfa = %3.3f 度\n',alfa/hd); fprintf(1,' 啮合角alfp = %3.3f 度\n',alfp);disp ' 'disp ' ========== 变位齿轮参数和几何尺寸=========='; fprintf(1,' 中心距分离系数y = %3.3f \n',y);fprintf(1,' 齿顶变动系数sgm = %3.3f \n',sgm);fprintf(1,' 标准中心距 a = %3.3f mm \n',a); fprintf(1,' 实际中心距ap = %3.3f mm \n',ap); fprintf(1,' 齿顶圆直径da = %3.3f mm \n',da); fprintf(1,' 分度圆直径 d = %3.3f mm \n',d); fprintf(1,' 基圆直径db = %3.3f mm \n',db); fprintf(1,' 齿根圆直径df = %3.3f mm \n',df); fprintf(1,' 公法线长度Wkp = %3.3f mm \n',Wkp);% 根据基圆齿厚、模数和压力角计算变位系数x2=(sb/(m*cos(alf*hd))-0.5*pi-0.0149044*z)/(2*tan(alf*hd));fprintf(1,' 变位系数x = %3.3f \n',x2);。
