钢结构详图设计-Tekla Structures(Xsteel)出图心得
- 格式:doc
- 大小:9.93 MB
- 文档页数:44

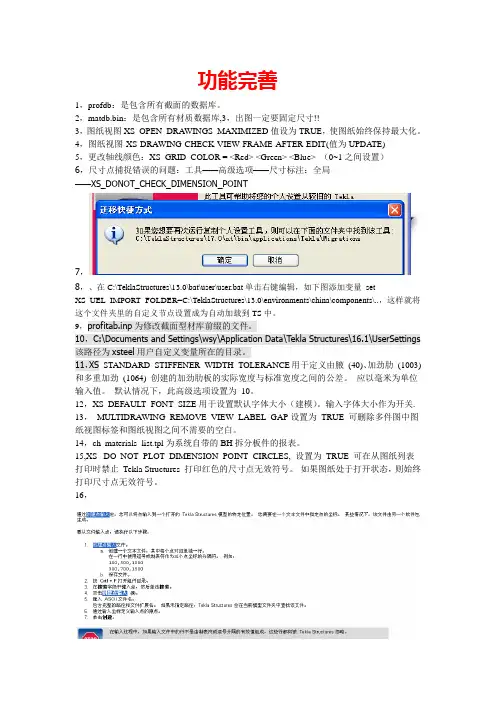

功能完善1,profdb:是包含所有截面的数据库。
2,matdb.bin:是包含所有材质数据库,3,出图一定要固定尺寸!!3,图纸视图XS_OPEN_DRAWINGS_MAXIMIZED值设为TRUE,使图纸始终保持最大化。
4,图纸视图-XS-DRAWING-CHECK-VIEW-FRAME-AFTER-EDIT(值为UPDATE)5,更改轴线颜色:XS_GRID_COLOR = <Red> <Green> <Blue> (0~1之间设置)6,尺寸点捕捉错误的问题:工具——高级选项——尺寸标注:全局——XS_DONOT_CHECK_DIMENSION_POINT7,8,、在C:\TeklaStructures\13.0\bat\user\user.bat单击右键编辑,如下图添加变量setXS_UEL_IMPORT_FOLDER=C:\TeklaStructures\13.0\environments\china\components\..,这样就将这个文件夹里的自定义节点设置成为自动加载到TS中。
9,profitab.inp为修改截面型材库前缀的文件。
10,C:\Documents and Settings\wsy\Application Data\Tekla Structures\16.1\UserSettings 该路径为xsteel用户自定义变量所在的目录。
11,XS_STANDARD_STIFFENER_WIDTH_TOLERANCE用于定义由腋(40)、加劲肋(1003) 和多重加劲(1064) 创建的加劲肋板的实际宽度与标准宽度之间的公差。
应以毫米为单位输入值。
默认情况下,此高级选项设置为10。
12,XS_DEFAULT_FONT_SIZE用于设置默认字体大小(建模)。
输入字体大小作为开关. 13,_MULTIDRAWING_REMOVE_VIEW_LABEL_GAP设置为TRUE 可删除多件图中图纸视图标签和图纸视图之间不需要的空白。
1、打开TEKLA 18.0,选择结构深化模块。
2、导入数据“建模配置—截面前缀转换”中,CP前面的两个星号去掉。
3、导入模型以后,在视图中“鼠标右键—适合工作区域到整个模型”之后,不要再调整工作区域,因为如果调整的不好很难逆向调整,且返回键对视图调整无效。
4、修改截面:如果最终选择的构件截面跟STEEL中计算出的截面不同,出图前应将TEKLA模型中的相应构件改成实际选择的构件截面。
如果不提前修改的话,出图以后在CAD图中改很麻烦。
5、显示截面:如果构件截面软件截面库中没有,则模型中该构件显示为一条细线,并不显示截面。
此时可以在“建模—截面型材—截面库”中新建添加该截面,然后选中构件,“右键—以精确线显示”,则模型中会显示构件的具体截面,此过程不可逆。
如将截面库中该截面删掉,则“右键—以精确线显示”后构件再次变成一条线。
6、构件延伸:有些导入的模型中边梁与悬臂梁之间没有连接,可以选中该边梁,“右键—修改”,左键点中要延伸的一端,拖动到目标位置。
7、构件移动:选中构件,“右键—移动”。
8、如果出单线图,TEKLA中可以不进行节点连接,因为进行节点连接后出的图中节点部位比较复杂,还要再删掉,多此一举。
9、编号设置:出图前应编号,先编号设置,然后修改编号。
模型中有修改需要重新出图时可重新编号,重复上步骤。
10、出图时,应先根据图形大小选择合适的图纸(图纸属性—布置)和比例(图纸属性—视图)。
同时应该注意出平面图、立面图1、立面图A时应该选择相应的图属性和视图布置属性,并读取、确认。
11、输出DWG格式图时,在“输出图纸—选项”中调整图纸比例,默认为1:100。
钢结构心得(专业16篇)本文将从钢结构识图的意义、注意事项、技巧、常见问题及解决方法等方面展开论述。
希望能为大家提供一些有益的参考。
首先,钢结构识图对于设计人员来说具有重要意义。
识图是设计的起点,通过识图可以详细了解结构的构成和组成,从而为后续的设计工作提供必要的参考。
通过细致的识图过程,设计人员能够清楚地了解钢结构的形式、尺寸、材料等信息,从而合理安排设计方案,确保结构的安全性和稳定性。
其次,在钢结构识图过程中需要注意的事项有很多。
首先是对图纸的准确解读。
设计人员需要仔细阅读并理解图纸的各种符号和线型,确保正确地传达设计意图。
其次是对结构尺寸的精确测量。
任何一个尺寸的误差都可能导致结构的失稳或者是整体效果的不理想。
因此,精确的测量和细心的标注是识图过程中必不可少的要求。
在钢结构识图的技巧方面,也有一些值得注意的点。
首先是熟悉常见的结构形式和构件连接方式。
熟悉不同的结构形式和连接方式,有助于设计人员在识图中更好地理解和分析结构。
另外,掌握CAD、BIM等绘图软件的使用技巧也是非常重要的。
通过合理运用这些软件,可以提高绘图的效率和准确度。
当然,在钢结构识图过程中也会遇到一些常见问题。
例如,在构架体系的选择方面,需要兼顾结构的刚度、性能和经济性。
在尺寸设定方面,需要遵循相关规范和标准,并根据实际情况进行合理的调整。
此外,还需要注意材料的选择和施工工艺等内容。
对于这些问题,设计人员需要在实践中积累经验,并及时与相关领域的专家进行交流和咨询,以获得解决方案。
最后,我想强调的是,在钢结构识图的过程中,设计人员需要保持持续学习和提升的意识。
随着时代的发展和技术的进步,钢结构领域也在不断演进和创新。
因此,设计人员需要不断更新知识,了解最新的设计理念和技术,以满足不断变化的需求。
总之,钢结构识图是设计和施工中非常重要的一环,对于保证结构的安全性、稳定性和良好的经济性具有重要意义。
设计人员需要细心、专注并不断提升自己的技能,以便为钢结构的设计和施工提供更优质的服务。

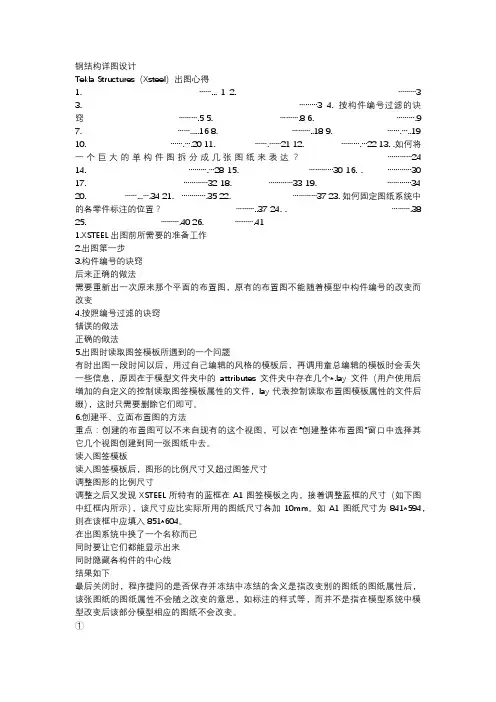

钢结构详图设计Tekla Structures(Xsteel)出图心得1.XSTEEL出图前所需要的准备工作 (1)2.出图第一步(编号) (3)3.构件编号的诀窍 (3)4.按构件编号过滤的诀窍 (5)5.出图时读取图签模板遇到的一个问题 (8)6.创建平、立面布置图的方法 (9)7.关于图纸中几个名称的问题 (16)8.图纸中轴线符号出现两个圆的问题 (18)9.有时形成的布置图再剖切无法形成剖面图 (19)10.图纸系统各类构件的过滤问题 (20)11.如何放长平、立面布置图中再剖切面的显示长度 (21)12.如何在一种图纸上同时表达出两个以上的构件图? (22)13..如何将一个巨大的单构件图拆分成几张图纸来表达? (24)14.如何在一张图上表达出多个节点? (28)15.如何将一张超长的材料表分成两列来表示之? (30)16..如何将角度标注的标记在原点不变的情况下拉伸放大显示? (30)17.如何将圆的标注箭头调转一个方向? (32)18.模型系统与图纸系统中打开图纸列表后点击右键后的区别 (33)19.结束尺寸标注的两种不同操作所产生的问题? (34)20.对于垂向倾斜的檩条类构件在平面图中的标注问题? (34)21.如何在一张图纸中创建来自模型系统中两个不同视图的剖立面图? (35)22.如何在一个图纸模板中创建三张A1图纸? (37)23.如何固定图纸系统中的各零件标注的位置? (37)24..如何标注斜杆的倾斜角度尺寸? (38)25.如何在图纸系统中导出DWG图纸? (40)26 (41)1.XSTEEL出图前所需要的准备工作2.出图第一步3.构件编号的诀窍原来错误的做法后来正确的做法需要重新出一次原来那个平面的布置图,原有的布置图不能随着模型中构件编号的改变而改变4.按照编号过滤的诀窍原始图错误的做法正确的做法5.出图时读取图签模板所遇到的一个问题有时出图一段时间以后,用过自己编辑的风格的模板后,再调用童总编辑的模板时会丢失一些信息,原因在于模型文件夹中的attributes文件夹中存在几个*.lay文件(用户使用后增加的自定义的控制读取图签模板属性的文件,lay代表控制读取布置图模板属性的文件后缀),这时只需要删除它们即可。

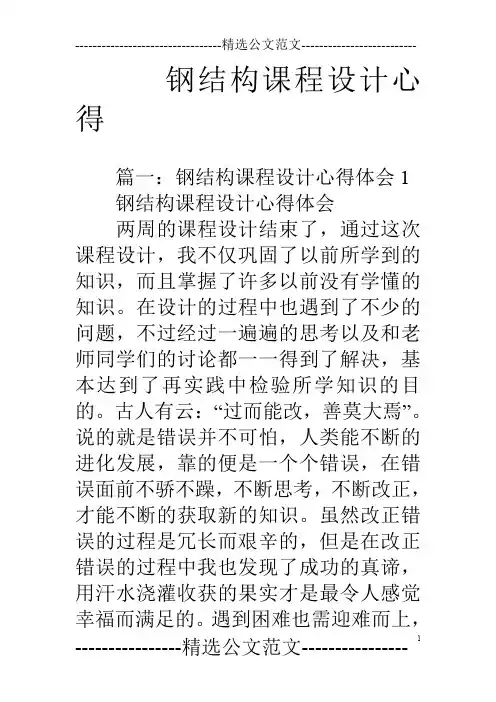

钢结构课程设计心得篇一:钢结构课程设计心得体会1钢结构课程设计心得体会两周的课程设计结束了,通过这次课程设计,我不仅巩固了以前所学到的知识,而且掌握了许多以前没有学懂的知识。
在设计的过程中也遇到了不少的问题,不过经过一遍遍的思考以及和老师同学们的讨论都一一得到了解决,基本达到了再实践中检验所学知识的目的。
古人有云:“过而能改,善莫大焉”。
说的就是错误并不可怕,人类能不断的进化发展,靠的便是一个个错误,在错误面前不骄不躁,不断思考,不断改正,才能不断的获取新的知识。
虽然改正错误的过程是冗长而艰辛的,但是在改正错误的过程中我也发现了成功的真谛,用汗水浇灌收获的果实才是最令人感觉幸福而满足的。
遇到困难也需迎难而上,披荆斩棘,诗云:“不经一番寒彻骨,那得梅花扑鼻香。
”如果中途荒废,那样便永远不可能成功,以后步入社会仍然适用。
课程设计是一门专业设计课,它不仅仅教会了我很多专业方面的知识,也教给了我很多运用知识的能力,曾经有一个马拉松运动员把具体很远的路程划分为一段段百米间隔,通过实现一个个小的目标,最终在不知不觉中实现了远大的目标。
同时,课程设计让我感触很深。
使我对以往所学的抽象的理论有了一个逐渐清晰的认识,包括整体稳定性计算,局部稳定性计算等,也发现了以前忽视的小细节,比如节点的设计要求和钢材之间的接法。
我认为这次课程设计不仅仅充实我的专业知识,更重要的是教给我很多学习的方法以及处事的道理。
而这是以后最实用的。
在步入社会以后,也要勇于接受社会的挑战,实践总结,再实践,再总结,在这个循环的过程中不断的充实自己,提高自身,实现个人的不断进步。
回顾这次课程设计,至今仍感受良多,从最初的一脸茫然,到最后的加班加点甚至通宵达旦,回忆起来,苦楚多多,不过回头看看一份洋洋洒洒的课程设计,心中仍是喜悦异常,痛并快乐着。
从理论到实践,在这段日子里,可以说得是苦多于甜,但是可以学到很多很多的东西,同时不仅可以巩固了以前所学过的知识,而且学到了很多在书本上所没有学到过的知识。
浅谈钢结构详图设计的几点思考钢结构详图设计作为钢结构工程设计的重要环节,是将结构设计图纸转化为施工图纸的关键过程,它直接关系到施工的质量和效率。
在进行钢结构详图设计时,设计人员需要考虑多方面因素,确保设计的准确性、合理性和实用性。
本文将从几个方面来探讨钢结构详图设计中需要考虑的一些关键因素。
一、结构设计参数的准确性在进行钢结构详图设计时,首先需要确保从结构设计图纸中提取的设计参数是准确无误的。
这些参数包括结构的尺寸、材料的规格、连接方式、荷载标准等,对这些参数的准确提取和理解是进行详图设计的基础。
在实际设计中,设计人员需要仔细审查结构设计图纸,确认每一个设计参数的准确性,避免因为设计参数错误而导致施工中出现问题。
设计人员还需要考虑结构在实际使用中可能产生的变形、温度影响等因素,对设计参数进行合理的修正和调整,以确保结构的安全性和稳定性。
二、施工工艺的考虑在进行钢结构详图设计时,设计人员不仅需要考虑结构本身的设计参数,还需要兼顾施工过程中的实际情况。
钢结构的施工工艺对详图设计起着至关重要的作用,设计人员需要充分考虑施工中可能出现的困难和问题,并在详图设计中给出解决方案。
在设计节点连接时,需要考虑焊接工艺和焊接接头的几何形状,以确保焊接质量和工艺的可行性;在设计大跨度钢结构时,需要充分考虑搭设施工设备的空间、施工阶段中可能的临时支撑等因素。
只有考虑到这些施工细节,详图设计才能更贴近施工实际,更易于施工人员的理解和操作。
三、配合相关专业设计的协调在钢结构详图设计中,设计人员需要与机电、给排水、暖通等相关专业设计人员进行密切配合,确保各专业设计之间的协调和一致性。
钢结构的设计参数需要与机电管线的布置相协调,以确保管线的正常使用和维护;在钢结构的施工过程中,需要考虑暖通设备对结构的影响,合理调整结构设计方案。
在设计中还需要考虑到消防、安防、声学等专业的要求,确保钢结构设计的全面性和综合性。
四、规范的应用和理解钢结构详图设计需要严格遵守相关的国家规范和标准,设计人员需要对规范有深入的理解,并严格按照规范的要求进行设计。
Tekla-Xsteel 工作心得作者:***第一章Xsteel多用户的设置第一节.关于Xsteel多用户的设置在Xsteel多用户的设置中可以通过安装时设置主机,也可通过系统安装文件夹里的文件来设置,一般修改路径为C:\Teklastructures 10.1\10.0\bat\teklastructures.bat 里的teklastructures.bat这个文件。
右击编辑会打开这个文件。
找到这句话if "%3"=="multi" set XS_SERVER=tcpip:Paul,1238修改这句话里面的Paul并将其设定为主机名称。
再找到开始\程序\ Tekla structures 10.1\Server\ Tekla structures Server 里的Tekla structures Server这个文件打开它的属性。
如图所示:修改属性\快捷方式\目标里的这句话C:\10.0\nt\bin\xs_server.exe 1238 C:\WINDOWS\system32\TeklaStructuresServer 将里面的改为主机名称。
这里应当注意这里的主机名称与teklastructures.bat里文件主机名称应当一致,而且如果是用字母设置的文件主机名要区分大小写,与主机一致。
在多个用户在同一个模型下的建模和调图时,建议采用网络映射的方式来用共享文件,这样建模和调图时网速比较快一点。
第二章Xsteel建模的设置第一节.关于Xstee建模前的设置1-1有关编号的设置在Xstee工程建模时,初学者往往开始就建模型,等到后来出图编号时才发现有好多编号重叠的。
此时再去修改编号相当麻烦和费时。
造成这类问题大多出现在模型加节点的过程成中。
由于节点过多,节点中零件编号超过Xstee默认的系统设置起始位置。
所以导致编号重叠。
为解决此类问题建议在Xstee中在设置的菜单中选择选项并修改其参数中的位置1:。

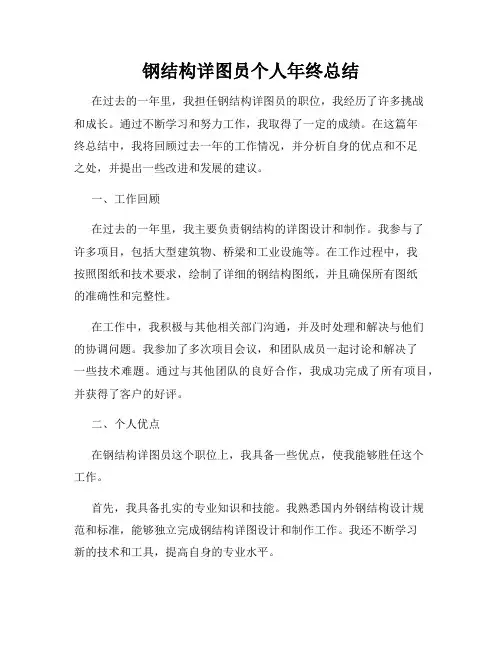

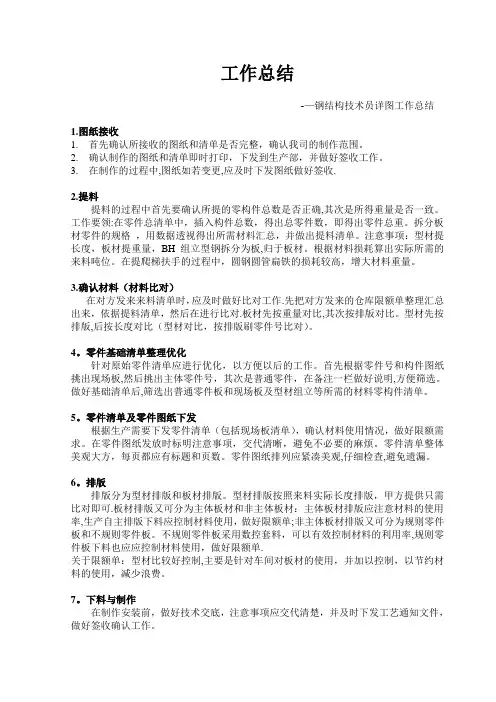

钢结构详图员个人年终总结在过去的一年里,我担任钢结构详图员的职位,我经历了许多挑战和成长。
通过不断学习和努力工作,我取得了一定的成绩。
在这篇年终总结中,我将回顾过去一年的工作情况,并分析自身的优点和不足之处,并提出一些改进和发展的建议。
一、工作回顾在过去的一年里,我主要负责钢结构的详图设计和制作。
我参与了许多项目,包括大型建筑物、桥梁和工业设施等。
在工作过程中,我按照图纸和技术要求,绘制了详细的钢结构图纸,并且确保所有图纸的准确性和完整性。
在工作中,我积极与其他相关部门沟通,并及时处理和解决与他们的协调问题。
我参加了多次项目会议,和团队成员一起讨论和解决了一些技术难题。
通过与其他团队的良好合作,我成功完成了所有项目,并获得了客户的好评。
二、个人优点在钢结构详图员这个职位上,我具备一些优点,使我能够胜任这个工作。
首先,我具备扎实的专业知识和技能。
我熟悉国内外钢结构设计规范和标准,能够独立完成钢结构详图设计和制作工作。
我还不断学习新的技术和工具,提高自身的专业水平。
其次,我有较强的团队合作能力。
在项目中,我能够与其他团队成员积极沟通,分享自己的经验和知识,并且乐于帮助他人解决问题。
团队的良好合作对项目的顺利进行起到了积极的作用。
最后,我具备较强的责任心和执行力。
我对工作负责,能够按时完成任务,并且保证图纸的准确性和质量。
三、个人不足然而,作为一个钢结构详图员,我也有一些需要改进和提高的地方。
首先,我需要进一步加强对新技术和新工具的学习和应用。
随着科技的不断发展,钢结构设计和制作的工艺和方法也在不断更新换代。
我应该主动学习和掌握新技术,以便更好地适应工作的需求。
其次,我需要提高自己的沟通和表达能力。
在项目中,与其他团队成员的有效沟通非常重要。
我应该学会更清晰地表达自己的想法和意见,以便更好地与他人合作。
最后,我需要加强自己的时间管理能力。
有时候,在面对多个项目和任务的情况下,我会感到压力较大。
我应该学会合理安排时间,减少工作上的压力,并保证任务的高效完成。
钢结构详图设计
Tekla Structures(Xsteel)出图心得
1.XSTEEL出图前所需要的准备工作 (1)
2.出图第一步(编号) (3)
3.构件编号的诀窍 (3)
4.按构件编号过滤的诀窍 (5)
5.出图时读取图签模板遇到的一个问题 (8)
6.创建平、立面布置图的方法 (9)
7.关于图纸中几个名称的问题 (16)
8.图纸中轴线符号出现两个圆的问题 (18)
9.有时形成的布置图再剖切无法形成剖面图 (19)
10.图纸系统各类构件的过滤问题 (20)
11.如何放长平、立面布置图中再剖切面的显示长度 (21)
12.如何在一种图纸上同时表达出两个以上的构件图? (22)
13..如何将一个巨大的单构件图拆分成几张图纸来表达? (24)
14.如何在一张图上表达出多个节点? (28)
15.如何将一张超长的材料表分成两列来表示之? (30)
16..如何将角度标注的标记在原点不变的情况下拉伸放大显示? (30)
17.如何将圆的标注箭头调转一个方向? (32)
18.模型系统与图纸系统中打开图纸列表后点击右键后的区别 (33)
19.结束尺寸标注的两种不同操作所产生的问题? (34)
20.对于垂向倾斜的檩条类构件在平面图中的标注问题? (34)
21.如何在一张图纸中创建来自模型系统中两个不同视图的剖立面图? (35)
22.如何在一个图纸模板中创建三张A1图纸? (37)
23.如何固定图纸系统中的各零件标注的位置? (37)
24..如何标注斜杆的倾斜角度尺寸? (38)
25.如何在图纸系统中导出DWG图纸? (40)
26.如何控制导出的DWG图纸中的文字宽度,避免其过窄? (41)
27.如何在XSTEEL导出的DWG文件中标注尺寸? (41)
1.XSTEEL出图前所需要的准备工作
2.出图第一步
3.构件编号的诀窍原来错误的做法
后来正确的做法
需要重新出一次原来那个平面的布置图,原有的布置图不能随着模型中构件编号的改变而改变
4.按照编号过滤的诀窍
原始图
错误的做法
正确的做法
5.出图时读取图签模板所遇到的一个问题
有时出图一段时间以后,用过自己编辑的风格的模板后,再调用童总编辑的模板时会丢失一些信息,原因在于模型文件夹中的attributes文件夹中存在几个*.lay文件(用户使用后增加的自定义的控制读取图签模板属性的文件,lay代表控制读取布置图模板属性的文件后缀),这时只需要删除它们即可。
6.创建平、立面布置图的方法
重点:创建的布置图可以不来自现有的这个视图,可以在“创建整体布置图”窗口中选择其它几个视图创建到同一张图纸中去。
一开始图出来,别的什么也没有
读入图签模板
读入图签模板后,图形的比例尺寸又超过图签尺寸调整图形的比例尺寸
调整之后又发现XSTEEL所特有的蓝框在A1图签模板之内,接着调整蓝框的尺寸(如下图中红框内所示),该尺寸应比实际所用的图纸尺寸各加10mm。
如A1图纸尺寸为841*594,则在该框中应填入851*604。
接着想要将图中的各个构件编号和规格都标示出来,图中构件位置即为模型中各构件的编号,只是
在出图系统中换了一个名称而已
同时要让它们都能显示出来
同时一般都让编号排在规格的前面,调整之
同时隐藏各构件的中心线结果如下
最后关闭时,程序提问的是否保存并冻结中冻结的含义是指改变别的图纸的图纸属性后,该张图纸的图纸属性不会随之改变的意思,如标注的样式等,而并不是指在模型系统中模型改变后该部分模型相应的图纸不会改变。
7.关于图纸中几个名称的问题
①
②
此名称来自于创建该平面布置图时的第二步:布置图源自的那个模型视口的名称
但是在图纸系统中有一控制变量输入项可以随时修改它8.图纸中轴线符号处出现两个圆的问题
原因在于模型在此处存在两根轴线,唯一的解决办法只有隐藏去其中的一根轴线
9. 有时形成的布置图再剖切出剖面图时根本无法形成剖面图
原因在于程序默认读入的视图属性是standard项
只有在整体布置图属性的对话框中读入自定义的视图属性项才行
10.图纸系统中各类构件的过滤问题
比如过滤下图檩条、隅撑立面布置图中的屋面拉条
11.如何放长平、立面布置图中再剖面的显示长度
图中X轴为纵向,Y轴为横向,深度方向为垂直于平面的方向12.如何在一种图纸上同时表达出两个以上的构件图?
接着在模型系统中打开图纸列表
接着在打开的图纸系统中打开图纸列表,单击想要在该图纸中一同表达的另外一张构件图,连接它们就可以把另外一个构件也表达入该图纸中
结果如下图所示
13.如何将一个巨大的单构件图拆分成几张图纸来表达?
重点在于做一个包含例如说3张A3图纸规格的图纸模板系统,并将该模板放在下图所示的文件夹中
图纸模板系统的布置属性的设置示例依次如下所示
接着,打开自定义的包含3张A3图纸的这个单模板
注意下图中的图纸尺寸控制的是图中的最外边框蓝框的尺寸,我们可以根据具体的图纸模板包含几张A几图纸来确定蓝框的大小
而在最后出图时,可以在打印控制中将外边蓝框的蓝色线条改成无线条显示即可
14.如何在一张图上表达出多个节点?
重点在于要先将工作区框选在节点区域内那一小块,同时打开图纸系统中的一张图纸,再使用XSTEEL图纸系统中的视图工具条中的“从模型视图中创建视图”快捷键即可创建一个节点的三位图纸
接着打开一张图纸点击下面那个快捷键
15.如何将一张超长的材料表分成两列来表示之?
XSTEEL无法自动将之分成两列,遇到超长的材料表时只有回到该图纸的图纸模板系统中,在模板系统内修改材料表的位置,将该表模板放在A1图框以外,最后将图纸导入到CAD系统内,将该表截成两端即可。
16.如何将角度标注的标记在原点不变的情况下拉伸放大显示?
XSTEEL不能像CAD那样直接拉伸尺寸并将字体同时放大的功能,我们只能够在标注角度之前先将角度标注属性中的字体放大,则标出的角度标注标记的引线就能够拉伸到合适的地方,然后我们将字体高度改到适合的高度即可
问题示例
原原点
解决方法是先人为的调大字体高度,拉伸线段使标注文字放置在适当的位置
然后再将文字改回适当的大小即可
17.如何将圆的标注箭头调转一个方向?问题示例
只需要将控制标注箭头属性栏内的尺寸变为相应的负值即可
18.模型系统与图纸系统中打开图纸列表后点击右键后的区别模型系统中打开图纸列表后点击右键所得到的内容
图纸系统中某一多构件类型图纸中打开图纸列表后点击右键所得到的内容
其中复制与连接的区别在于复制过来的图纸,在原模型中改变一部分之后图纸不会相应的改变,而连接过来的图纸就能随着模型的改变而做相应的改变
19.结束尺寸标注的两种不同操作所产生的问题?
上一种为双击鼠标左键结束标注,再想连续标注就出现上面的情况
下一种为单击鼠标中键结束标注,接着连续标注仍然是正常的情况
20.对于垂向倾斜的檩条类构件在平面图中的标注问题?
原先以为檩条的定位点在平面布置图中无法找到,实际上通过打开构件的参考线即可找到
21.如何在一张图纸中创建来自模型系统中两个不同视图的剖立面图?
首先学会如何在模型系统中创建一个新名称的视图,下图为未创建新视图前
要想创建新的视图,只需要将新视图的名称改成一个独立的名字即可,下图为未改前改之后
最后将多个视图并入同一张图纸中
22.如何在一个图纸模板中创建三张A1图纸?首先设置包含三张A1图纸的图纸模板
接着创建图纸中所需要的几个视图,然后创建布置图
23.如何固定图纸系统中的各零件标注的位置?
有时更改某一个视图的属性后,同一张图纸中的其它视图属性也会同时改变,这尤其包括已经固定调整好位置的零件标注文本
问题:选取整体视图属性中的零件标注属性框中,在其属性中无法找到固定零件标注的位置选项
解决办法:只有将所有的标注文本全部单独选中,在其属性框中才有固定标注位置的选项
24.如何标注斜杆的倾斜角度尺寸?
第一步首先修改图纸系统中的角度标注属性如图所示
接着选择斜杆的定位斜线开始标注
接着按O键,打开图纸系统中的正交键,再打开“捕捉到任何位置”键去捕捉任一点
接着再关闭“捕捉到任何位置”键和正交键25.如何在图纸系统中导出DWG图纸?
XSTEEL跳出的默认的导出框如下:实际应用的修改如下:
26.如何控制导出的DWG图纸中的文字宽度,避免其过窄?
重点:在属性文件中添加变量XS_DXF_TEXT_WIDTH_FACTOR并给定一个数值以控制输出的DWG文字的宽度,如果从来没有在属性文件中添加该变量,则按照默认的数值输出的文字宽度一般都过窄,而一般默认的输出高度是不需要更改的
示例:SET XS_DXF_TEXT_WIDTH_FACTOR=1.5
27.如何在XSTEEL导出的DWG文件中标注尺寸?
重点:先查清从XSTEEL导出的DWG文件中标注尺寸文本的字体样式、图形比例、图纸尺寸和图纸比例,然后修改CAD中相应的文字样式对话框和标注样式对话框
示例:下面在CAD中从XSTEEL导出的一张A1图纸的尺寸就是实际的A1图纸尺寸841*594,即图纸比例为1:1,然后在该图纸中又有几个图形,其中的一个图形的图形比例为1:100
①首先查清XSTEEL导出的标注尺寸的文字样式和高度、高宽比等
①
②②接着相应的修改CAD中的标注样式对话框
①
图纸比例
必须为0
图纸中一个图形比例
②。
