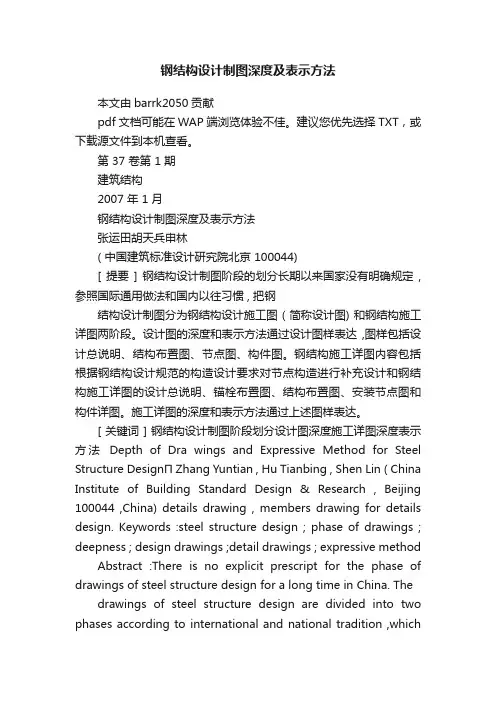

第 37 卷第 1 期建筑结构2007 年 1 月钢结构设计制图深度及表示方法张运田胡天兵申林( 中国建筑标准设计研究院北京 100044)[ 提要] 钢结构设计制图阶段的划分长期以来国家没有明确规定, 参照国际通用做法和国内以往习惯 , 把钢结构设计制图分为钢结构设计施工图 ( 简称设计图) 和钢结构施工详图两阶段。

设计图的深度和表示方法通过设计图样表达,图样包括设计总说明、结构布置图、节点图、构件图。

钢结构施工详图内容包括根据钢结构设计规范的构造设计要求对节点构造进行补充设计和钢结构施工详图的设计总说明、锚栓布置图、结构布置图、安装节点图和构件详图。

施工详图的深度和表示方法通过上述图样表达。

[ 关键词 ] 钢结构设计制图阶段划分设计图深度施工详图深度表示方法Depth of Dra wings and Expressive Method for Steel Structure DesignΠ Zhang Yuntian , Hu Tianbing , Shen Lin ( China Institute of Building Standard Design & Research , Beijing 100044 ,China) details drawing , members drawing for details design. Keywords :steel structure design ; phase of drawings ; deepness ; design drawings ;detail drawings ; expressive method Abstract :There is no explicit prescript for the phase of drawings of steel structure design for a long time in China. The drawings of steel structure design are divided into two phases according to international and national tradition ,whichare design drawings and detail drawings. The deepness of drawings and expressive method for design drawings are expressed by general specification , structural layout , details drawing , members drawing. The detail drawings consist of complementary designobeyed by detail request of relative steel design codes and general specification , stay bolt layout , structural layout , erection0 引言方法,常用型钢的标注方法,标高标注和焊缝图例等。

钢结构工程施工详图的设计深度、流程和绘制方法1．施工详图设计的深度及设计流程（1）钢结构施工详图的深度要遵照钢结构设计规范对构件的构造予以完善，通过设计图提供的内力进行焊缝计算或螺栓连接计算，以便确定杆件长度和连接板尺寸。

按便于施工的原则，并考虑运输和安装的能力确定构件的分段。

（2）通过制图将构件的整体形象，构件中各零件的加工尺寸和要求，零件间的连接方法等详尽地介绍给构件制作人员。

将构件所处的平面和立面位置，以及构件之间、构件与外部其他构件之间的连接方法等详尽地介绍给构件的安装人员。

（3）绘制钢结构施工详图的人员必须对钢结构加工制作、生产程序和安装方法有所了解，才能使绘制的施工详图实用。

（4）绘制钢结构施工详图关键在于“详”。

图纸是直接下料的依据，故尺寸标注要详细准确。

图纸表达要“意图明确”“语言精练”，要争取“最少的图形，最清楚地表达设计意图”，以减少绘制图纸工作量，达到提高设计人员劳动效率的目的。

施工详图设计的工作流程如图2-1所示。

图2-1 施工详图设计一般流程图2．钢结构施工详图的绘制钢结构施工详图的图纸内容包括：图纸目录、总说明、锚栓布置图、构件布置图、安装节点图、构件详图。

1.总说明包括但不限于以下内容：（1）设计依据。

（2）工程概况。

（3）结构选用钢材的材质和牌号要求。

（4）焊接材料的材质和牌号要求，或螺栓连接的性能等级和精度类别要求。

（5）结构构件在加工制作过程的技术要求和注意事项。

（6）结构安装过程中的技术要求和注意事项。

（7）对构件质量检验的手段、等级要求，以及检验的依据。

（8）构件的分段要求及注意事项。

（9）钢结构的除锈和防腐以及防火要求。

（10）其他方面的特殊要求与说明。

2.锚栓布置图锚栓布置图是根据设计图进行设计，必须表明整个结构物的定位轴线和标高。

在施工详图中必须表明锚栓中心与定位轴线的关系尺寸、锚栓之间的定位尺寸。

绘制锚栓详图标明锚栓长度，在螺纹处的直径及埋设深度的圆钢直径、埋设深度以及锚固弯勾长度，标明双螺母及其规格，如果同一根柱脚有多个锚栓，则在锚栓之间应设置固定架，把锚栓的相对位置固定好，固定架应有较好的刚度，固定架标明其标高位置，然后列出材料表。

钢结构详图设计深度及流程-V1钢结构详图设计深度及流程钢结构详图设计是钢结构工程设计的重要环节，其深度和流程的合理安排与完成，对工程的顺利实施和质量的保证至关重要。

以下是钢结构详图设计的深度及流程的整理：一、设计深度1. 总体设计方案。

需了解客户需求，根据工程现场情况，提出行之有效的总体钢结构设计方案。

2. 结构计算设计。

根据项目的具体要求，需要进行材料验算、构件选型、截面计算等专业算法的设计。

3. 详图设计。

在确定好总体设计和结构设计的情况下，针对具体的工程项目，细化设计结构每个构件的尺寸、形状、部位以及材料等。

4. 工作图设计。

在细化完成详图设计之后，需要进一步制作工作图。

工作图必须符合国家标准及工程现场的实际情况。

5. 质量验收。

完成设计后，需要进行质量验收，以确保设计及制造的钢结构工程质量符合安全生产的要求及国家标准等规定。

二、设计流程1. 项目调研。

针对不同的钢结构工程项目，需要进行现场勘查及测量等调研工作，以获取必要的基础数据。

2. 工程设计方案提交。

编制好钢结构工程的总体设计方案后，需要向客户提交并商讨。

3. 结构计算设计。

在总体设计方案批准之后，进行结构计算设计工作，包括算法计算等。

4. 详图设计。

在结构计算设计完成后，进行详图设计，细化每个构件的尺寸、形状、部位以及材料。

5. 工作图作图。

在详图设计完成后进行工作图的制作，并符合国家标准及工程现场的实际情况。

6. 审核及批准。

通过审核及批准，确定工程的钢结构详图设计的可行性及安全性。

7. 制造工艺。

确定好具体的构件及加工工艺流程，确保制造过程的质量和安全。

8. 安装验收。

在制造完成之后进行安装工作，并进行质量验收。

验收结果符合安全生产要求及国家标准等规定。

以上便是钢结构详图设计深度及流程的整理。

在实施钢结构详图设计时，需注意将每一步的任务分解，正确处理好各环节之间的协调沟通、质量管理及文档归档等问题，以确保整个钢结构工程的顺利实施。

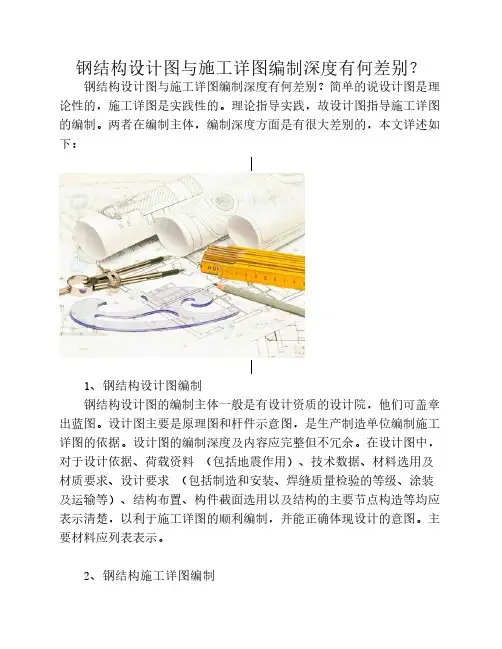

钢结构设计图与施工详图编制深度有何差别？ 钢结构设计图与施工详图编制深度有何差别？简单的说设计图是理论性的，施工详图是实践性的。

理论指导实践，故设计图指导施工详图的编制。

两者在编制主体，编制深度方面是有很大差别的，本文详述如下： 1、钢结构设计图编制 钢结构设计图的编制主体一般是有设计资质的设计院，他们可盖章出蓝图。

设计图主要是原理图和杆件示意图，是生产制造单位编制施工详图的依据。

设计图的编制深度及内容应完整但不冗余。

在设计图中，对于设计依据、荷载资料 （包括地震作用）、技术数据、材料选用及材质要求、设计要求 （包括制造和安装、焊缝质量检验的等级、涂装及运输等）、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚，以利于施工详图的顺利编制，并能正确体现设计的意图。

主要材料应列表表示。

2、钢结构施工详图编制 施工详图又称加工图或放样图等。

钢结构施工详图的编制主体通常是像大地云龙钢构这样的钢结构公司，或者生产制造单位。

他们根据设计图进行具体的深化设计。

目前的深化设计程序，如xsteel都很先进，可以同时完成主次构件的加工图纸，材料清单的设计。

当然施工详图有时也可由设计单位代为编制。

实力羸弱的钢结构公司自己没有设计人员，一般会委托他人进行施工详图的编制，按吨位或者平方缴纳费用。

施工详图的深度须能满足车间直接制造加工。

不完全相同的构件单元须单独绘制表达，并附有详尽的材料表。

钢结构设计图及施工详图的内容表达方法及出图深度的控制，目前比较混乱，并没有一个统一的标准。

因而各个设计单位、钢结构公司之间不尽相同。

为防止出问题，设计单位与钢结构工程公司需要加强沟通，紧密联系，在设计分界面上达成一致。

近年来钢结构工程项目增多，而设计院钢结构工程师缺乏，有设计能力的钢结构公司参与设计图编制的情况也很普遍。

钢结构工程设计图纸编制的深度和内容1．钢结构设计制图的深度（1）钢结构设计图是提供编制钢结构施工详图（也称钢结构加工制作详图）的单位作为深化设计的依据。

所以，钢结构设计图在内容和深度方面应满足编制钢结构施工详图的要求。

对设计依据、荷载资料、建筑抗震设防类别和设防标准、工程概况、材料选用和材料要求、结构布置、支撑设置、构件选型、构件截面和内力，以及结构的主要节点构造和控制尺寸等均应表示清楚，以便监管部门审查和编制施工详图的人员正确领会设计意图。

（2）设计图的编制应充分利用图形表达设计者的要求，当图形不能完全表示清楚时，可用文字加以补充说明。

设计图所表示的标高、方位应与建筑专业的图纸相一致。

图纸的编制应考虑各结构系统间的相互配合，编排顺序应便于阅图。

2．钢结构设计图的内容钢结构设计图内容一般包括：图纸目录、设计总说明、构件及柱脚锚栓布置图、节点图、构件图、立（剖）面图、钢材及紧固件（高强度螺栓）数量表等。

1.设计总说明（1）设计依据。

（2）设计荷载资料。

（3）设计简介。

（4）材料的选用。

（5）制作安装。

（6）需要做试验的特殊说明。

2.柱脚锚栓布置图首先要按一定比例绘制柱网平面布置图。

在该图上标注出各个钢柱柱脚锚栓的平面位置，即相对于纵横轴线的位置尺寸，并在基础剖面上标出锚栓空间位置标高，标明锚栓规格数量及埋设深度。

3.纵、横、立面图当房屋钢结构比较高大或平面布置比较复杂、柱网不太规则，或立面高低错落时，为表达清楚整个结构体系的全貌，宜绘制纵、横、立面图，主要表达结构的外形轮廓、相关尺寸和标高、纵横轴线编号、跨度尺寸和高度尺寸，剖面宜选择具有代表性的或需要特殊表示清楚的地方。

4.结构布置图结构布置图主要表达各个构件在平面中所处在的位置，并对各种构件选用的截面进行编号，如：（1）单层厂房钢结构：1）屋盖平面布置图：包括屋盖檩条布置图和屋盖支撑布置图，屋盖檩条布置图主要表明檩条间距和编号以及檩条之间设置的直拉条、斜拉条布置和编号。

钢结构设计图的深度摘自------互联网一、钢结构1 铜结构设计制图分为钢结构设计图和钢结构施工详图两阶段。

2 钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。

注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。

3 钢结构设计图1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；4）构件与节点详图a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。

b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。

4 钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。
