钢结构设计制图深度和表示方法

  • 格式：ppt
  • 大小：40.21 MB
  • 文档页数：242

下载文档原格式

  / 242

合集下载

钢结构设计制图深度和表示方法

钢结构设计制图深度和表示方法

202w0w/4w/
中国建筑标准设计研究所
三、钢结构设计图的内容 (1)
钢结构设计图内容一般包括： 图纸目录 设计总说明 柱脚锚栓布置图 纵、横、立面图
构件布置图 节点详图 构件图 钢材及高强度螺栓订货表
202w0w/4w/
中国建筑标准设计研究所
三、钢结构设计图的内容 (2)
1. 设计总说明 设计依据 设计荷载资料 设计简介 材料的选用 制作安装： 需要作试验的特殊说明
202w0w/4w/
中国建筑标准设计研究所
三、钢结构设计图的内容 (3)
2. 柱脚锚栓布置图： 首先要按一定比例绘制柱网平面布置图。在该图上标注出各个钢 柱柱脚锚栓的平面位置，即相对于纵横轴线的位置尺寸，并在基 础剖面上标出锚栓空间位置标高，标明锚栓规格数量及埋设深度。
202w0w/4w/
中国建筑标准设计研究所
三、钢结构设计图的内容 (9)
4.4.3 除主要构件外，楼梯结构系统构件上开洞、局部加强、围 护结构等可根据不同内容分别编制专门的布置图及相关节点图， 与主要平、立面布置图配合使用。 4.4.4 对于双向受力构件，至少应将柱子脚底的双向内力组合值 及其方向填写清楚，以便于基础详图设计。
202w0w/4w/
中国建筑标准设计研究所
三、钢结构设计图的内容 (4)
3. 纵、横、立面图： 当房屋钢结构比较高大或平面布置比较复杂柱网不太规则，或立 面高低错落，为表达清楚整个结构体系的全貌，宜绘制纵、横、 立面图，主要表达结构的外形轮廓，相关尺寸和标高，纵横轴线 编号及跨度尺寸和高度尺寸，剖面宜选择具有代表性的或需要特 殊表示清楚的地方。
L/O/G/O
钢结构设计制图深度和 表示方法
2020/4/9

03G102钢结构设计制图深度和表示方法-新版.ppt

03G102钢结构设计制图深度和表示方法-新版.ppt
中国建筑标准设计研究所
三、钢结构设计图的内容 (10)
4.4.5 布置图应注明柱网的定位轴线编号、 跨度和柱距，在剖面图中主要构件在有特殊 连接或特殊变化处（如柱子上的牛腿或支托 处，安装接头、柱梁接头或柱子变截面处） 应标注标高。
中国建筑标准设计研究所
三、钢结构设计图的内容 (11)
4.4.6 构件编号：首先必须按"建筑结构制 图标准"规定的常用构件代号作为构件编号构 件代号，在实际工程中，可能会有在一项目 里，同样名称而不同材料的构件，为便于区 分，可在构件代号前加注材料代号，但要在 图纸中加以说明。一些特殊构件在常用构件 代号中未作出规定，可参照规定的编制方法 用汉语拼音字头编代号。
中国建筑标准设计研究所
一、钢结构设计制图阶段划分(2)
建议把钢结构设计制图分为设计图和施工 详图两个阶段。
设计图原则上必须由具有相应设计资质级 别的设计单位设计编制。 施工详图原则上是由具有相应设计资质级 别的钢结构加工制造企业或委托设计单位完 成。
中国建筑标准设计研究所
二、钢结构设计制图的深度(1)
中国建筑标准设计研究所
三、钢结构设计图的内容 (8)
4.4 高层钢结构的结构布置图：
4.4.1 高层钢结构的各层平面应分别绘制 结构平面布置图，若有标准层则可合并绘制， 对于平面布置较为复杂的楼层，必要时可增 加剖面以便表示清楚各构件关系。
4.4.2 当高层结构采用钢与混凝土的组合 的混合结构或部分混合结构时，则可仅表示 型钢部分及其连接，而混凝土结构部分另行 出图与其配合使用（包括构件截面与编号）。
中国建筑标准设计研究所
三、钢结构设计图的内容 (3)
2. 柱脚锚栓布置图： 首先要按一定比例绘制柱网平面布置图。 在该图上标注出各个钢柱柱脚锚栓的平面位 置，即相对于纵横轴线的位置尺寸，并在基 础剖面上标出锚栓空间位置标高，标明锚栓 规格数量及埋设深度。

国家现行标注图集-结构专业

国家现行标注图集-结构专业

结构专业图集1类制图规则序号图集号图集名称价格备注1 03G102 钢结构设计制图深度和表示方法1302 07G120 工程做法（自重计算）153 SG109-1～4民用建筑工程设计常见问题分析及图示－结构专业（2005年合订本）854 08SG115-1钢结构施工图参数表示方法制图规则和构造详图585 SG111-1～2建筑结构加固施工图设计表示方法建筑结构加固施工图设计深度图样（2008合订本）456 08G118 单层工业厂房设计选用（上、下册）2487 G103～104民用建筑工程结构设计深度图样（2009年合订本）82 代替04G103、05G1048 09SG117-1单层工业厂房设计示例（一）569 11G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）69 替代03G101-1、04G101-410 11G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏形基础及桩基承台）65 替代04G101-3、08G101-5、06G101-611 11G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）39 替代03G101-212 11SG102-3钢吊车梁系统设计图平面表示方法和构造详图4713 12SG121-1施工图结构设计总说明（混凝土结构）2914 12G101-4 混凝土结构施工图平面表示方法制图规则和构造详图（剪力墙边缘构件）3815 12G112-1 建筑结构设计常用数据（钢筋混凝土结构、砌体结构、地基基础）58 替代06G112。

16 13SG121-施工图结构设计总说明（多层砌体房屋和底292 部框架砌体房屋）17 13G101-11 G101系列图集施工常见问题答疑图解68 替代08G101-1118 13SG108-1建筑结构设计规范应用图示（地基基础）632类构筑物序号图集号图集名称价格备注1 04G211 砖烟囱96 代替00G211-1~42 05G212 钢筋混凝土烟囱92 代替99SG212-1～43 08SG213-1钢烟囱（自立式30～60m）1353类混凝土构件序号图集号图集名称价格备注1 03G363 多层砖房钢筋混凝土构造柱抗震节点详图16 代替98G3632 04G320 钢筋混凝土基础梁11 代替93G320、93(03)G3203 04G321 钢筋混凝土连系梁10 代替93G321、93(03)G3214 04G325 吊车轨道联结及车挡（适用于混凝土结构）16 代替95G3255 04G337 吊车梁走道板15 代替95G3376 04G361 预制钢筋混凝土方桩13 代替97G3617 04G362 钢筋混凝土结构预埋件36 代替91SG3628 04SG307 现浇钢筋混凝土板式楼梯229 04SG309 钢筋焊接网混凝土楼板与剪力墙构造详图2310 04SG330 混凝土结构剪力墙边缘构件和框架柱构造钢筋选用2511 05G335 单层工业厂房钢筋混凝土柱46 代替95G335-1~312 05G336 柱间支撑46 代替97G33613 05SG343 现浇混凝土空心楼盖2814 07SG359-5悬挂运输设备轨道（适用于门式刚架轻型房屋钢结构）2715 G323-1～2 钢筋混凝土吊车梁（2004年合订本）29 代替95G323-1～2、95(03)G323-1～216 06SG331-1混凝土异形柱结构构造(一)2017 G359-1～4 悬挂运输设备轨道（2005年合订本）81 代替98G359-1～4和98(04)G359-1～418 04SG308 混凝土后锚固连接构造3319 08SG360 预应力混凝土空心方桩1620 08SG333、08SJ110-2预制混凝土外墙挂板3121 08SG311-2混凝土结构加固构造（地基基础及结构整体加固改造）3722 SG334、SG533抗风柱（2010年合订本）6523 11G329-1 建筑物抗震构造详图（多层和高层钢筋混凝土房屋）47 替代03G329-124 11G329-3 建筑物抗震构造详图（单层工业厂房）48 替代04G329-825 11G329-2 建筑物抗震构造详图（多层砌体房屋和底部框架砌体房屋）59替代04G329-2、04G329-3、04G329-4、04G329-626 11G332 村镇住宅常用结构构件63 替代05SG33227 11G336-2 柱间支撑（柱距7.5米）6828 13G311-1 混凝土结构加固构造95 代替06SG311-129 13SG364 预制清水混凝土看台板2830 G322-1～4 《钢筋混凝土过梁》（2013年合订本）894类预应力混凝土构件序号图集号图集名称价格备注1 04G415-1 预应力混凝土折线形屋架（预应力钢筋为钢绞线跨度18m～30m）63 代替95G415-6~10、95(03)G415-6~102 04G426 6m后张法预应力混凝土吊车梁14 代替95G426、95(03)G4263 05SG408 SP预应力空心板16 代替99ZG4084 06SG429 后张预应力混凝土结构施工图表示方法及构造详图365 G410-1～2 1.5m×6.0m预应力混凝土屋面板（2004年合订本）26 代替92G410-1、3、4和92(03)G410-1、3、46 G414-1～5 预应力混凝土工字形屋面梁（2005年合订本） 85 代替99G414(一)～(五)7 06SG432-1预应力混凝土双T板（坡板宽度2.4m）228 08SG432-3预应力混凝土双T板（坡板宽度3.0m）249 06SG439-1预应力混凝土叠合板（50mm、60mm实心底板）24 代替95G439-3、95(03)G439-310 09SG432-预应力混凝土双T板（平板，宽度2.0m、2.4m、352 3.0m）11 10G409 预应力混凝土管桩28 替代03SG409 5类钢结构、钢与混凝土组合结构序号图集号图集名称价格备注1 01SG519、01(04)SG519多、高层民用建筑钢结构节点构造详图（含2004年局部修改版）39 含光盘2 02SG518-1门式刚架轻型房屋钢结构94.1与02(04)SG518-1配合使用3 04SG518-2门式刚架轻型房屋钢结构（有悬挂吊车）41 未附构件详图4 04SG518-2附构件详图门式刚架轻型房屋钢结构（有悬挂吊车）附:构件详图137 附构件详图5 04SG518-3门式刚架轻型房屋钢结构（有吊车）68 未附构件详图6 04SG518-3附构件详图门式刚架轻型房屋钢结构（有吊车）附:构件详图212 附构件详图7 04SG523 型钢混凝土组合结构构造218 05G511 梯形钢屋架95 代替97G511和97(04)G5119 05G512 钢天窗架47 代替97G512和97(04)G51210 05G513 钢托架24 代替99G513和99(04)G51311 05G514-1 12m实腹式钢吊车梁轻级工作制（A1～A3）Q235钢11005G514-1~4代替00G514-1~5与00(04)G514-1~512 05G514-4 12m实腹式钢吊车梁重级工作制（A6～A7）Q345钢10805G514-1~4代替00G514-1~5与00(04)G514-1~513 05G516 轻型屋面钢天窗架33 代替01SG516、01(04)SG51614 05G517 轻型屋面三角形钢屋架110 代替98G517-1~5、98(04)G517-1~515 05G525 吊车轨道联结及车挡（适用于钢吊车梁）14 代替00G514-6、00(04)G514-616 06SG501 民用建筑钢结构防火构造2317 05SG522 钢与混凝土组合楼（屋）盖结构构造2318 06SG524 钢管混凝土结构构造1919 06SG529-1单层房屋钢结构节点构造详图（工字形截面钢柱柱脚）2420 07SG518-多跨门式刚架轻型房屋钢结构（无吊车）57 可提供与本图集配套使用的门式刚架加工详4 图。

钢结构设计制图深度和表示方法

钢结构设计制图深度和表示方法

2019/10/13
中国建筑标准设计研究所
三、钢结构设计图的内容 (14)
2019/10/13
图纸幅面为A1和A2的构件表宽度可取170mm，增加备注栏 图纸幅面为A3的构件表宽度可取90mm。
如果构件截面已确定其连接方法细部尺寸已在图上交代 内力一栏可只提供柱底板处的内力。否则均应填写以便绘 工详图。网架或桁架杆件较多的构件可以在图上表示杆件 和内力。
2019/10/13
中国建筑标准设计研究所
一、钢结构设计制图阶段划分(2)
建议把钢结构设计制图分为设计图和施工 详图两个阶段。
设计图原则上必须由具有相应设计资质级 别的设计单位设计编制。
施工详图原则上是由具有相应设计资质级 别的钢结构加工制造企业或委托设计单位完 成。
2019/10/13
中国建筑标准设计研究所
中国建筑标准设计研究所
三、钢结构设计图的内容 (17)
6. 构件图
平面桁架和立体桁架、格构式构件以及截面 为复杂的组合构件等需要绘制构件图，门式钢刚架 由于采用变截面，故也要绘制构件图，通过构件图 表达构件外形及其几何尺寸，以方便绘制施工详图
平面或立体桁架构件图。一般杆件均可用单 绘制，但弦杆必须注明重心距，其几何尺寸应以重 心线为准。
2019/10/13
中国建筑标准设计研究所
三、钢结构设计图的内容 (13)
4.4.7 结构布置图中的构件，当为实腹截 面或钢管时，可用单线条绘制，并明确表示 构件间连接点的位置。粗实线为有编号数字 的构件，细实线为有关联但非主要表示的其 他构件，虚线可用来表示垂直支撑和隅撑等
4.4.8 每张构件布置图均应列出构件表， 具体如下表：
三、钢结构设计图的内容 (1)

钢结构设计制图深度和表示方法共244页文档

钢结构设计制图深度和表示方法共244页文档
钢结构设计制图深度和表示方法
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
60、人民的幸福是至高无个的法。— —西塞 罗
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联

钢结构设计深化

钢结构设计深化

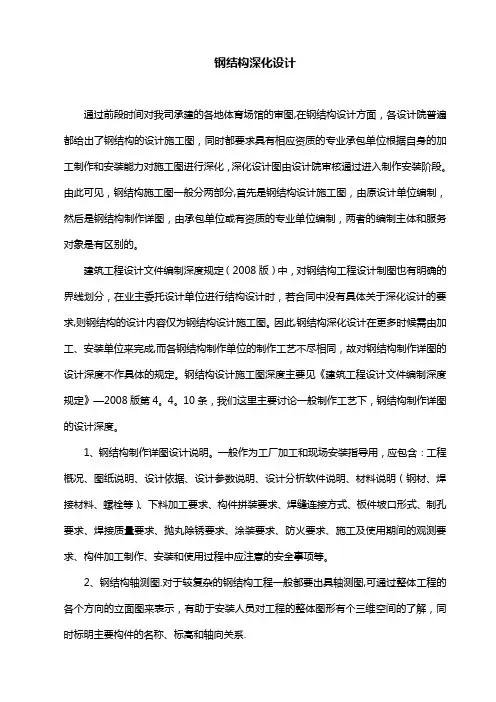

钢结构深化设计通过前段时间对我司承建的各地体育场馆的审图,在钢结构设计方面，各设计院普遍都给出了钢结构的设计施工图，同时都要求具有相应资质的专业承包单位根据自身的加工制作和安装能力对施工图进行深化，深化设计图由设计院审核通过进入制作安装阶段。

由此可见，钢结构施工图一般分两部分,首先是钢结构设计施工图，由原设计单位编制，然后是钢结构制作详图，由承包单位或有资质的专业单位编制，两者的编制主体和服务对象是有区别的。

建筑工程设计文件编制深度规定（2008版）中，对钢结构工程设计制图也有明确的界线划分，在业主委托设计单位进行结构设计时，若合同中没有具体关于深化设计的要求,则钢结构的设计内容仅为钢结构设计施工图。

因此,钢结构深化设计在更多时候需由加工、安装单位来完成,而各钢结构制作单位的制作工艺不尽相同，故对钢结构制作详图的设计深度不作具体的规定。

钢结构设计施工图深度主要见《建筑工程设计文件编制深度规定》—2008版第4。

4。

10条，我们这里主要讨论一般制作工艺下，钢结构制作详图的设计深度。

1、钢结构制作详图设计说明。

一般作为工厂加工和现场安装指导用，应包含：工程概况、图纸说明、设计依据、设计参数说明、设计分析软件说明、材料说明（钢材、焊接材料、螺栓等）、下料加工要求、构件拼装要求、焊缝连接方式、板件坡口形式、制孔要求、焊接质量要求、抛丸除锈要求、涂装要求、防火要求、施工及使用期间的观测要求、构件加工制作、安装和使用过程中应注意的安全事项等。

2、钢结构轴测图.对于较复杂的钢结构工程一般都要出具轴测图,可通过整体工程的各个方向的立面图来表示，有助于安装人员对工程的整体图形有个三维空间的了解，同时标明主要构件的名称、标高和轴向关系.3、构件布置图.主要作为现场安装用，深化设计人员根据结构图中构件截面大小、构件长度、不同用途的构件进行归并、分类，将构件编号反映到建筑结构的实际位置中去，采用平面布置图、剖面图、索引图等不同方式进行表达.构件的定位应根据其轴线定位、标高、细部尺寸、文字说明加以表达，以满足现场安装要求。

钢结构设计制图深度和表示方法课件

钢结构设计制图深度和表示方法课件
04
遵循制图材料与工艺规范，有助于提高钢结构设计图纸的可实施性， 降低施工难度和成本，提高工程的效益和价值。
制图的原则和要求
清晰性
统一性
完整性 经济性
钢结构设计制图深度
初步设计制图
展示设计概念和基本布局
初步设计制图是钢结构设计的起始阶段，主要目的是展示设计的基本概念和布局。这一阶段需要绘制出钢结构的大致形状、 尺寸和位置，为后续的详细设计提供基础。
施工图设计制图
节点详图设计制图
展示节点构造和连接方式
详细说明主视图、俯视图、左视图等 基本视图，以及如何通过这些视图准 确表达钢结构的形状和尺寸。
截面表示法
常见截面形式 截面标注
节点表示法
节点类型
节点详图
符号标注与注释
符号标注 注释规范
钢结构设计制图实践
制图流程与步骤
分析阶段 明确设计目标和要求，研究相关标准 和规范，收集必要的设计资料。
设计阶段
制图规范与标准概述
钢结构设计制图是钢结构工程设计的 重要组成部分，其规范与标准是确保 图纸质量和工程安全的重要保障。
遵循制图规范与标准，有助于提高钢 结构设计图纸的质量，降低工程事故 风险，提高工程的安全性和可靠性。
制图规范与标准规定了钢结构设计制 图的基本要求、图纸内容、表示方法、 标注规定等，以确保图纸的准确性和 一致性。
VS
节点详图设计制图是对钢结构中节点 部分的详细设计。由于钢结构中的节 点是至关重要的部位，因此需要特别 关注其构造和连接方式。这一阶段的 设计制图需要绘制出节点的详细构造、 焊接方式、螺栓连接等，以确保节点 的安全性和稳定性。
深化设计制图
钢结构设计制图表示方法
投影原理与视图表达

钢结构详图设计深度及流程

钢结构详图设计深度及流程

层号
字母代码
左侧竖轴线号
左侧横轴线号-序列号
5B2A-1 位于2~3轴、A~B轴区域间的5层平面次梁
件
方法二： 结合层号或标高进 层号（或标高首数字） 字母代码 序列号 行设定
3G1 3层平面（或标高+3.80M平面）的主梁
3层平面（或标高+3.80M平面）的次梁
错层或小平台较多的结构，宜采用标高首数 字进行设定，便于安装时快速判断。
图 4.2.1-1 垂直正交轴网制图主视图方向
图 4.2.1-2 环向轴网制图主视图方向
3）构件其他视图绘制规则：左视图位于主视图左侧；右视图位于主视图右侧；
俯视图位于主视图上侧；仰视图位于主视图下侧，且不能进行视图旋转。
11
左视图
主视图 右视图
俯视图 主视图
图 4.2.1-3 柱构件视图示意
仰视图

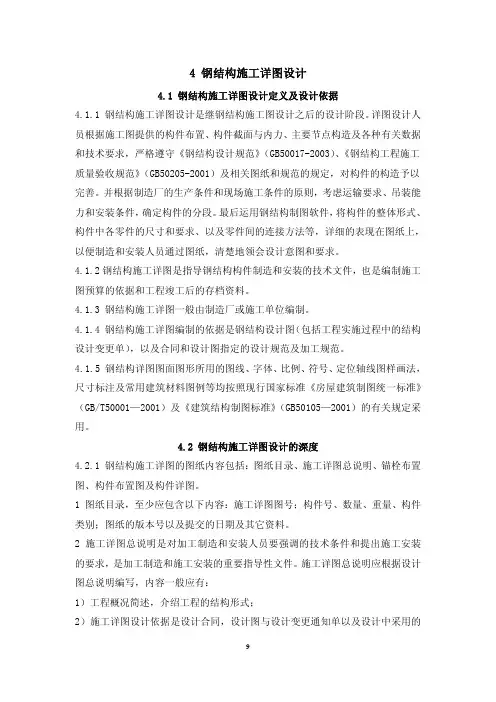

4 钢结构施工详图设计
4.1 钢结构施工详图设计定义及设计依据 4.1.1 钢结构施工详图设计是继钢结构施工图设计之后的设计阶段。详图设计人 员根据施工图提供的构件布置、构件截面与内力、主要节点构造及各种有关数据 和技术要求，严格遵守《钢结构设计规范》（GB50017-2003）、《钢结构工程施工 质量验收规范》（GB50205-2001）及相关图纸和规范的规定，对构件的构造予以 完善。并根据制造厂的生产条件和现场施工条件的原则，考虑运输要求、吊装能 力和安装条件，确定构件的分段。最后运用钢结构制图软件，将构件的整体形式、 构件中各零件的尺寸和要求、以及零件间的连接方法等，详细的表现在图纸上， 以便制造和安装人员通过图纸，清楚地领会设计意图和要求。 4.1.2 钢结构施工详图是指导钢结构构件制造和安装的技术文件，也是编制施工 图预算的依据和工程竣工后的存档资料。 4.1.3 钢结构施工详图一般由制造厂或施工单位编制。 4.1.4 钢结构施工详图编制的依据是钢结构设计图（包括工程实施过程中的结构 设计变更单），以及合同和设计图指定的设计规范及加工规范。 4.1.5 钢结构详图图面图形所用的图线、字体、比例、符号、定位轴线图样画法， 尺寸标注及常用建筑材料图例等均按照现行国家标准《房屋建筑制图统一标准》 （GB/T50001—2001）及《建筑结构制图标准》（GB50105—2001）的有关规定采 用。

G102钢结构设计制图深度和表示方法

G102钢结构设计制图深度和表示方法
意图。
中国建筑标准设计研究所
二、钢结构设计制图的深度(2)
设计图的编制应充分利用图形表达设计者 的要求，当图形不能完全表示清楚时，可用 文字加以补充说明。设计图所表示的标高、 方位应与建筑专业的图纸相一致。图纸的编 制应考虑各结构系统间的相互配合，编排顺 序应便于阅图。
2020/5/5
中国建筑标准设计研究所
屋盖支撑布置图主要表示屋盖水平支 撑，纵向刚性支撑、屋面梁的隅撑等的布置 及编号。
2020/5/5
中国建筑标准设计研究所
三、钢结构设计图的内容 (7)
4.2 柱子平面布置图主要表示钢柱（或门 式刚架）和山墙柱的布置及编号，其纵剖面 表示柱间支撑及墙梁布置与编号，包括墙梁 的直拉条和斜拉条布置与编号，柱隅撑布置 与编号。横剖面重点表示山墙柱间支撑、墙 梁及拉条面布置与编号。
中国建筑标准设计研究所
三、钢结构设计图的内容 (15)
2020/5/5
5. 节点详图
5.1 节点详图在设计阶段应表示清楚各构件间的 相互连接关系及其构造特点，节点上应标明在整个 结构物的相关位置，即应标出轴线编号、相关尺寸、 主要控制标高、构件编号或截面规格、节点板厚度 及加劲肋做法。构件与节点板采用焊接连接时，应 标明焊脚尺寸及焊缝符号。构件采用螺栓连接时， 应标明螺栓是什么螺栓、螺栓直径、数量。设计阶 段的节点详图具体构造作法必须交代清楚。
三、钢结构设计图的内容 (1)
钢结构设计图内容一般包括：
图纸目录
构件布置图
设计总说明
节点详图
柱脚锚栓布置图 构件图
纵、横、立面图
钢材及高强度螺栓 订货表
2020/5/5
中国建筑标准设计研究所
三、钢结构设计图的内容 (2)

钢结构设计制图深度和表示方法

钢结构设计制图深度和表示方法

2021/4/11
中国建筑标准设计研究所
三、钢结构设计图的内容 (6)
4.1 屋盖平面布置图：包括屋 盖檩条布置图和屋盖支撑布置 图，屋盖檩条布置图主要表明 檩条间距和编号以及檩条之间 设置的直拉条、斜拉条布置和 编号。
屋盖支撑布中置国建图筑主标准要设计表研究示所
2021/4/11
三、钢结构设计图的内容 (7)
4.2 柱子平面布置图主要表示 钢柱（或门式刚架）和山墙柱 的布置及编号，其纵剖面表示 柱间支撑及墙梁布置与编号， 包括墙梁的直拉条和斜拉条布 置与编号，柱隅撑布置与编号。 横剖面重点表示中山国建墙筑柱标准间设计支研究撑所 、
2021/4/11Leabharlann 三、钢结构设计图的内容 (8)
4.4 高层钢结构的结构布置图：
中国建筑标准设计研究所
2021/4/11
一、钢结构设计制图阶段划分 (2)
建议把钢结构设计制图分为设 计图和施工详图两个阶段。 设计图原则上必须由具有相应 设计资质级别的设计单位设计 编制。 施工详图原则上是由具有相应 设计资质级别的钢结构加工制
中国建筑标准设计研究所
2021/4/11
二、钢结构设计制图的深度(1)
2021/4/11
中国建筑标准设计研究所
三、钢结构设计图的内容 (15)
5. 节点详图
5.1 节点详图在设计阶段应表示清楚各构件间
的相互连接关系及其构造特点，节点上应标明
钢结构设计图是提供编制钢结构施工详图（也 称钢结构加工制作详图）的单位作为深化设计 的依据。所以钢结构设计图在内容和深度方面 应满足编制钢结构施工详图的要求。必须对设 计依据，荷载资料、建筑抗震设防类别和设防 标准，工程概况，材料选用和材料质量要求， 结构布置，支撑设置，构件选型，构件截面和 内力，以及结构的主要节点构造和控制尺寸等 均应表示清楚，以便供上级主管I部门审查和编

钢结构设计制图深度及表示方法

钢结构设计制图深度及表示方法

本文由barrk2050贡献pdf文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。

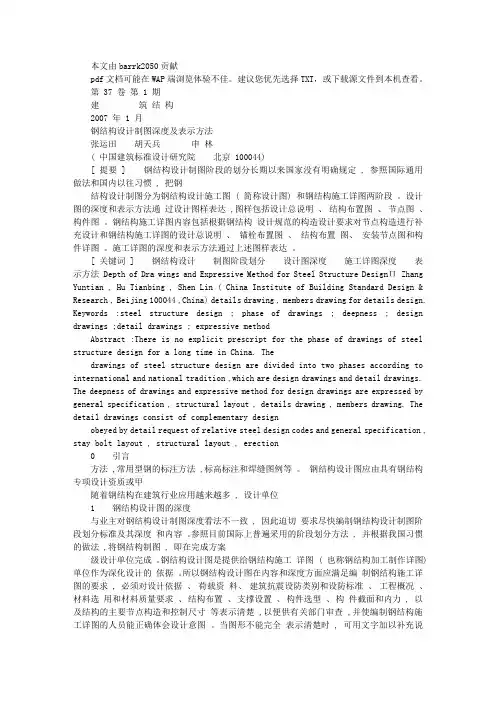

第 37 卷第 1 期建筑结构2007 年 1 月钢结构设计制图深度及表示方法张运田胡天兵申林( 中国建筑标准设计研究院北京 100044)[ 提要 ] 钢结构设计制图阶段的划分长期以来国家没有明确规定 , 参照国际通用做法和国内以往习惯 , 把钢结构设计制图分为钢结构设计施工图 ( 简称设计图) 和钢结构施工详图两阶段。

设计图的深度和表示方法通过设计图样表达 ,图样包括设计总说明、结构布置图、节点图、构件图。

钢结构施工详图内容包括根据钢结构设计规范的构造设计要求对节点构造进行补充设计和钢结构施工详图的设计总说明、锚栓布置图、结构布置图、安装节点图和构件详图。

施工详图的深度和表示方法通过上述图样表达。

[ 关键词 ] 钢结构设计制图阶段划分设计图深度施工详图深度表示方法 Depth of Dra wings and Expressive Method for Steel Structure DesignΠ Zhang Yuntian , Hu Tianbing , Shen Lin ( China Institute of Building Standard Design & Research , Beijing 100044 ,China) details drawing , members drawing for details design. Keywords :steel structure design ; phase of drawings ; deepness ; design drawings ;detail drawings ; expressive methodAbstract :There is no explicit prescript for the phase of drawings of steel structure design for a long time in China. Thedrawings of steel structure design are divided into two phases according to international and national tradition ,which are design drawings and detail drawings. The deepness of drawings and expressive method for design drawings are expressed by general specification , structural layout , details drawing , members drawing. The detail drawings consist of complementary designobeyed by detail request of relative steel design codes and general specification , stay bolt layout , structural layout , erection0 引言方法 ,常用型钢的标注方法 ,标高标注和焊缝图例等。
