第九章压杆稳定§9-1 压杆稳定的基本概念在前面的一些章节中，已经讨论了构件在静力平衡状态下的应力、应变以及强度和刚度的设计问题。

构件除了强度和刚度不足而引起失效外，有时由于不能保持其原有的平衡状态而失效，这种失效形式称为丧失稳定性。

考察图9-1所示的等直杆AB，若A端固定，B端作用沿轴线方向的载荷p。

实验表明，若外力p较小时，杆件保持在直线形状的平衡，微小的外界扰动将使杆件发生轻微的弯曲，干扰力解除后，杆件仍恢复直线形状，即外界的干扰不能改变其原有的铅垂平衡状态，压杆的直线平衡是稳定的；若外力p慢慢地增加到某一数值并且超过这一数值时，任何微小的外界扰动将使杆件AB发生弯曲，干扰力解除后，杆件处于弯曲状态下的平衡，不能恢复原图9-1有的直线平衡状态，杆件原有的直线平衡状态是不稳定的。

若外力P继续增大，杆件将因过大的弯曲变形而突然折断。

杆件维持直线稳定平衡的最大外力称为临界压力，记为P cr。

压杆丧失其直线形状的平衡而过渡为曲线平衡，称为丧失稳定，简称“失稳”。

工程上，一般的细长压杆，由于轴向载荷的偏心或杆件的初曲率，往往因这种屈曲而导致失效的。

因此压杆的“失稳”也称为“屈曲”。

机械中有许多细长压杆，如螺旋千斤顶的螺杆（图9-2a），内燃机气阀门的挺杆（图9-2b）等。

还有，桁架结构中的抗压杆、建筑物中的柱等都是压杆。

这类构件除了要有足够的强度外，还必须有足够的稳定性，才能正常工作。

(a)(b)图9-2除了压杆的失稳形式外，一些细长或薄壁的构件也存在静力平衡的稳定性问题。

例如，细长圆杆的纯扭转，薄壁矩形截面梁的横力弯曲以及承受均布压力的薄壁圆环等，都有可能丧失原有的平衡状态而失效。

图9-3给出了几种构件失稳的示意图，图中虚线分别表示其丧失原有平衡形式后新的平衡状态。

(a)(b)(c)图9-3承受轴向压力的细长压杆的平衡，在什么条件下是稳定的，什么条件下是不稳定的；怎样才能保证压杆正常、可靠地工作等等问题，统称为“稳定问题”。

1、（中）材料的三个弹性常数是什么它们有何关系材料的三个弹性常数是弹性模量E，剪切弹性模量G和泊松比μ，它们的关系是G=E/2(1+μ)。

2、何谓挠度、转角挠度：横截面形心在垂直于梁轴线方向上的线位移。

转角：横截面绕其中性轴旋转的角位移。

3、强度理论分哪两类最大应切力理论属于哪一类强度理论Ⅰ.研究脆性断裂力学因素的第一类强度理论，其中包括最大拉应力理论和最大伸长线应变理论；Ⅱ. 研究塑性屈服力学因素的第二类强度理论，其中包括最大切应力理论和形状改变能密度理论。

4、何谓变形固体在材料力学中对变形固体有哪些基本假设在外力作用下，会产生变形的固体材料称为变形固体。

变形固体有多种多样，其组成和性质是复杂的。

对于用变形固体材料做成的构件进行强度、刚度和稳定性计算时，为了使问题得到简化，常略去一些次要的性质，而保留其主要性质。

根据其主要的性质对变形固体材料作出下列假设。

1.均匀连续假设。

2.各向同性假设。

3.小变形假设。

5、为了保证机器或结构物正常地工作，每个构件都有哪些性能要求强度要求、刚度要求和稳定性要求。

6、用叠加法求梁的位移，应具备什么条件用叠加法计算梁的位移，其限制条件是，梁在荷载作用下产生的变形是微小的，且材料在线弹性范围内工作。

具备了这两个条件后，梁的位移与荷载成线性关系，因此梁上每个荷载引起的位移将不受其他荷载的影响。

7、列举静定梁的基本形式简支梁、外伸梁、悬臂梁。

8、列举减小压杆柔度的措施（1）加强杆端约束（2）减小压杆长度，如在中间增设支座（3）选择合理的截面形状，在截面面积一定时，尽可能使用那些惯性矩大的截面。

9、欧拉公式的适用范围=只适用于压杆处于弹性变形范围，且压杆的柔度应满足：λ≥λ110、列举图示情况下挤压破坏的结果一种是钢板的圆孔局部发生塑性变形，圆孔被拉长；另一种是铆钉产生局部变形，铆钉的侧面被压扁。

11、简述疲劳破坏的特征（1）构件的最大应力在远小于静应力的强度极限时，就可能发生破坏；（2）即使是塑性材料，在没有显着的塑性变形下就可能发生突变的断裂破坏；（3）断口明显地呈现两具区域：光滑区和粗糙区。

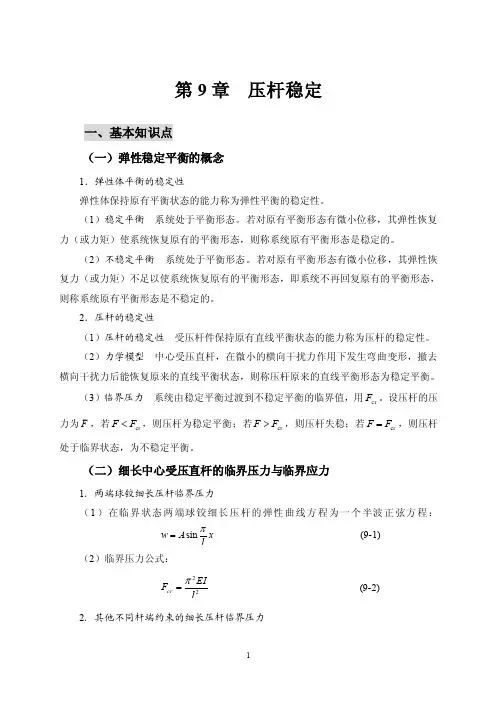

第9章 压杆稳定一、基本知识点（一）弹性稳定平衡的概念1．弹性体平衡的稳定性弹性体保持原有平衡状态的能力称为弹性平衡的稳定性。

（1）稳定平衡 系统处于平衡形态。

若对原有平衡形态有微小位移，其弹性恢复力（或力矩）使系统恢复原有的平衡形态，则称系统原有平衡形态是稳定的。

（2）不稳定平衡 系统处于平衡形态。

若对原有平衡形态有微小位移，其弹性恢复力（或力矩）不足以使系统恢复原有的平衡形态，即系统不再回复原有的平衡形态，则称系统原有平衡形态是不稳定的。

2．压杆的稳定性（1）压杆的稳定性 受压杆件保持原有直线平衡状态的能力称为压杆的稳定性。

（2）力学模型 中心受压直杆，在微小的横向干扰力作用下发生弯曲变形，撤去横向干扰力后能恢复原来的直线平衡状态，则称压杆原来的直线平衡形态为稳定平衡。

（3）临界压力 系统由稳定平衡过渡到不稳定平衡的临界值，用cr F 。

设压杆的压力为F ，若cr F F <，则压杆为稳定平衡；若cr F F >，则压杆失稳；若cr F F =，则压杆处于临界状态，为不稳定平衡。

（二）细长中心受压直杆的临界压力与临界应力1．两端球铰细长压杆临界压力（1）在临界状态两端球铰细长压杆的弹性曲线方程为一个半波正弦方程：x lA w πsin= (9-1)（2）临界压力公式：22l EIF cr π=(9-2)2．其他不同杆端约束的细长压杆临界压力（1）临界压力的欧拉公式：()22l EIF cr μπ= (9-3) 式中l μ称为计算长度，μ称为长度因数，其于杆的两端约束情况有关。

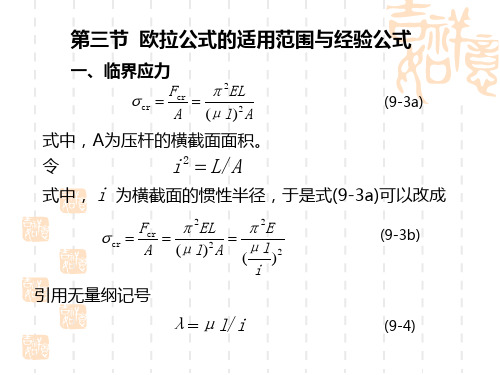

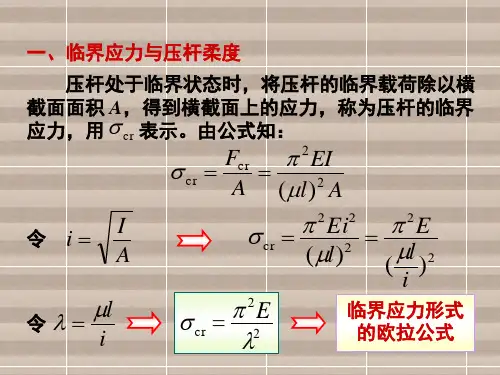

（2）几种常见的杆端约束长度因数3．柔度（长细比） 压杆的长度l 乘以与杆端约束有关的长度因数μ，与横截面惯性半径i 之比，即ilμλ=(9-4) 4．细长压杆临界应力的欧拉公式22λπσE= (9-5)（三）压杆的分类与临界应力总图1．欧拉公式的适用范围欧拉公式是根据挠曲线近似微分方程建立的，二该方程仅适用于杆内应力不超过比例极限P σ的情况，因此，欧拉公式的适用范围为P cr σσ≤。

第九章 压杆稳定§9—1 概述短粗压杆——[]σσ≤=AF Nmax （保证具有足够的强度） 细长压杆——需考虑稳定性。

一、压杆稳定性的概念：在外力作用下，压杆保持原有直线平衡状态的能力。

二、压杆的稳定平衡与不稳定平衡：三、临界的平衡状态：给干扰力时，在干扰力给定的位置上平衡；无干扰力时，在原有的直线状态上平衡。

（它是稳定与不稳定的转折点）。

压杆的临界压力:Fcr （ 稳定平衡的极限荷载）四、判断压杆稳定的标志——F cr稳定的平衡状态——cr F F 临界的平衡状态——cr F F =不稳定的平衡状态（失稳）——cr F F§9—2 两端铰支细长压杆的临界力假定压力以达到临界值，杆已经处于微弯状态且服从虎克定律，如图，从挠曲线入手，求临界力。

①、弯矩：w F x M cr -=)(②、挠曲线近似微分方程：w F x M w EI cr -=='')( 即，0=+''w EIF w cr令 EIF k cr =202=+''w k w ③、微分方程的解：kx B kx A w cos sin += ④、确定微分方程常数：0)()0(==L w w )sin (.0sin 0,B kx w kL ===→πn Kl =（n=0、1、2、3……）EIF L n k cr==∴π222L EI n F cr π=→临界力 F c r 是微弯下的最小压力，故，只能取n=1 ；且杆将绕惯性矩最小的轴弯曲。

2min2cr F L EI π=∴§9—3 其它支承下细长压杆的临界力2min2)(l EI F cr μπ=——临界力的欧拉公式（μ——长度系数，L ——实际长度，μL ——相当长度） 公式的应用条件：1、理想压杆；2、线弹性范围内；【例】：试由挠曲线近似微分方程，导出下述细长压杆的临界力公式。

解：变形如图，其挠曲线近似微分方程为：0)(m w F x M w EI cr -==''EI F k cr =2:令 crF m k w k w EI 022=+'' kx d kx c w sin cos += 边界条件为：.0,;0,0='==='==w w L x w w x, 2,,00πn kL F m d c cr=-== 为求最小临界力， “ n ”应取除零以外的最小值，即取：π2=kL所以，临界力为：2222)2/(4L EIL EI F cr ππ== （μ=0.5）【例】：求下列细长压杆的临界力。

第九章 压杆稳定第一节 压杆稳定的概念对于一般的构件，其满足强度及刚度条件时，就能确保其安全工作。

但对于细长压杆，不仅要满足强度及刚度条件，而且还必须满足稳定条件，才能安全工作。

例如，取两根截面（宽300mm ，厚5mm ）相同；其抗压强度极限40=c σMpa 的松木杆；长度分别为30mm 和1000mm ，进行轴向压缩试验。

试验结果，长为30mm 的短杆，承受的轴向压力可高达6kN （A c σ），属于强度问题；长为1000mm 的细长杆，在承受不足30N 的轴向压力时起就突然发生弯曲，如继续加大压力就会发生折断，而丧失承载能力，属于压杆稳定性问题。

如图9-1(a)所示，下端固定，上端自由的理想细长直杆，在上端施加一轴向压力P 。

试验发现当压力P 小于某一数值cr P 时，若在横向作用一个不大的干扰力，如图9-1b 所示，杆将产生横向弯曲变形。

但是，若横向干扰力消失，其横向弯曲变形也随之消失，如图9-1c 所示，杆仍然保持原直线平衡状态，这种平衡形式称为稳定平衡。

当压力cr P P =时，杆仍然保持直线平衡，但此时再在横向作用一个不大的干扰力，其立刻转为微弯平衡，但此时在，如图9-1d 所示，并且当干扰力消失后，其不能再回到原来的直线平衡状态，这种平衡形式称为不稳定平衡。

压杆由原直线平衡状态转为曲线平衡状态，称为丧失稳定性，简称失稳。

使压杆原直线的平衡由稳定转变为不稳定的轴向压力值cr P ，称为压杆的临界载荷。

在临界载荷作用下，压杆既能在直线状态下保持平衡，也能在微弯状态保持平衡。

所以，当轴向压力达到或超过压杆的临界载荷时，压杆将产生失稳现象。

图9-1在工程实际中，考虑细长压杆的稳定性问题非常重要。

因为这类构件的失稳常发生在其强度破坏之前，而且是瞬间发生的，以至于人们猝不及防，所以更具危险性。

例如：1907年，加拿大魁北克的圣劳伦斯河上一座跨度为548m 的钢桥，在施工过程中，由于两根受压杆件失稳，而导致全桥突然坍塌的严重事故；1912年，德国汉堡一座煤气库由于其一根受压槽钢压杆失稳，而致致使其破坏。
