压杆稳定_欧拉公式适用条件(30min)

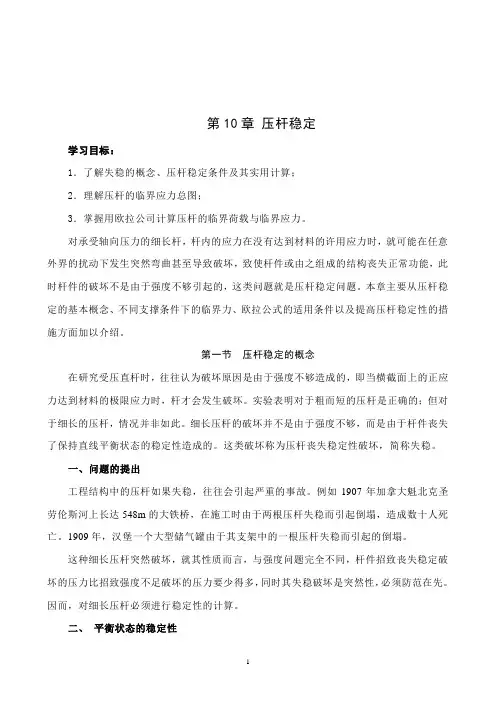

第10章压杆稳定学习目标：1．了解失稳的概念、压杆稳定条件及其实用计算；2．理解压杆的临界应力总图；3．掌握用欧拉公司计算压杆的临界荷载与临界应力。

对承受轴向压力的细长杆，杆内的应力在没有达到材料的许用应力时，就可能在任意外界的扰动下发生突然弯曲甚至导致破坏，致使杆件或由之组成的结构丧失正常功能，此时杆件的破坏不是由于强度不够引起的，这类问题就是压杆稳定问题。

本章主要从压杆稳定的基本概念、不同支撑条件下的临界力、欧拉公式的适用条件以及提高压杆稳定性的措施方面加以介绍。

第一节压杆稳定的概念在研究受压直杆时，往往认为破坏原因是由于强度不够造成的，即当横截面上的正应力达到材料的极限应力时，杆才会发生破坏。

实验表明对于粗而短的压杆是正确的；但对于细长的压杆，情况并非如此。

细长压杆的破坏并不是由于强度不够，而是由于杆件丧失了保持直线平衡状态的稳定性造成的。

这类破坏称为压杆丧失稳定性破坏，简称失稳。

一、问题的提出工程结构中的压杆如果失稳，往往会引起严重的事故。

例如1907年加拿大魁北克圣劳伦斯河上长达548m的大铁桥，在施工时由于两根压杆失稳而引起倒塌，造成数十人死亡。

1909年，汉堡一个大型储气罐由于其支架中的一根压杆失稳而引起的倒塌。

这种细长压杆突然破坏，就其性质而言，与强度问题完全不同，杆件招致丧失稳定破坏的压力比招致强度不足破坏的压力要少得多，同时其失稳破坏是突然性，必须防范在先。

因而，对细长压杆必须进行稳定性的计算。

二、平衡状态的稳定性压杆受压后，杆件仍保持平衡的情况称为平衡状态。

压杆受压失稳后，其变形仍保持在弹性范围内的称为弹性稳定问题。

如图110-所示，两端铰支的细长压杆，当受到轴向压力时，如果是所用材料、几何形状等无缺陷的理想直杆，则杆受力后仍将保持直线形状。

当轴向压力较小时，如果给杆一个侧向干扰使其稍微弯曲，则当干扰去掉后，杆仍会恢复原来的直线形状，说明压杆处于稳定的平衡状态(如图)-所示)。

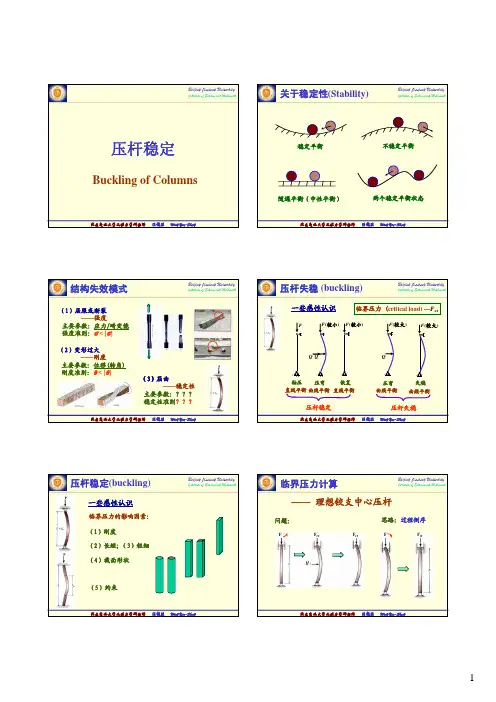

材料力学笔记之——压杆稳定概念、欧拉公式压杆稳定的概念构件除了强度、刚度失效外，还可能发生稳定失效。

稳定性是指构件在外力作用下保持其原有平衡状态的能力（受压直杆在压力作用下，保持原有直线平衡状态的能力）。

受轴向压力的细长杆，当压力超过一定数值时，压杆会由原来的直线平衡形式突然变弯，致使结构丧失承载能力，平衡形式的突然变化称为稳定失效，简称失稳或屈曲。

工程中的柱、桁架中的压杆、薄壳结构在压力作用下，都可能发生失稳。

构件的失稳往往是突然发生的，造成的事故往往是灾难性的。

因构件失稳而引起的重大事故，1907年加拿大劳伦斯河上，跨长五百多米的魁北克大桥，因压杆失稳而导致整座大桥倒塌，两次事故造成88人遇难。

倒塌的魁北克大桥魁北克大桥稳定失稳造成的事故现在仍时有发生，2000年10月25日，南京电视台演播中心工地，在施工浇筑混凝土中，因脚手架失稳，造成演播厅屋盖模板倒塌事故，部分施工人员被压，35人被送往医院抢救和治疗，并有5人死亡。

因此，稳定问题在工程设计中占有重要地位。

下端固定、上端自由的杆件如上图 (a) 所示，下端固定、上端自由的杆件，受到压力F 作用。

当载荷小于某一个临界力Fcr，如图(b) 所示，杆件若受到某种微小干扰力f 作用下，使杆件发生微小弯曲变形，杆件偏离直线平衡位置，当撤除干扰力后，杆件又回到原来的直线平衡位置。

当压力F等于临界力Fcr时，杆件可以保持原有的直线平衡状态，受到微小干扰力f作用下，杆件发生微小弯曲变形，但是当撤除干扰力后，杆件不再回到直线平衡位置，而是保持微小弯曲变形的平衡状态，如图 (c) 所示。

但当压力F超过临界力Fcr时，在干扰力作用下，杆件不再回到直线平衡位置，载荷稍大于临界力，就足以使杆产生很大的挠度。

当F≥Fcr 时，原有的直线平衡形式是不稳定的。

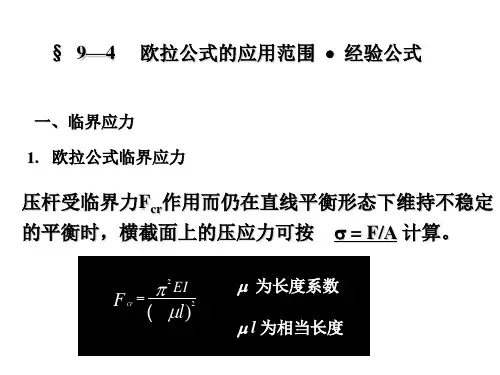

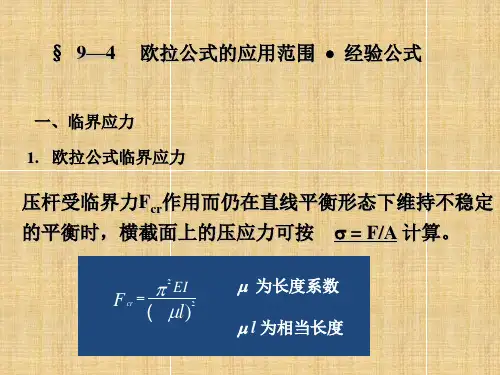

使中心受压直杆的直线平衡形式，由稳定平衡转变为不稳定平衡时所受的轴向压力，称为临界载荷，简称为临界力，用Fcr表示。
