无线电调试工试题及答案一、单项选择题（每题2分，共20分）1. 无线电调试工在进行设备调试时，首先需要做的是（）。
A. 检查设备外观B. 连接电源C. 阅读设备使用手册D. 直接进行信号测试2. 下列哪项不是无线电调试工的主要职责？（）A. 调整设备参数B. 维护设备C. 设计无线电设备D. 故障诊断与排除3. 无线电设备调试过程中，通常不涉及以下哪项操作？（）A. 调整频率B. 测试信号强度C. 更换电池D. 检查天线连接4. 在无线电调试中，SMA接头是一种常见的（）。
A. 天线接口B. 电源接口C. 数据传输接口D. 地线接口5. 无线电调试工在进行设备测试时，通常使用（）来测量信号的频率。
A. 万用表B. 示波器C. 频率计D. 电压表6. 无线电设备调试时，对于信号的调制方式，以下哪项是错误的？（）A. AMB. FMC. PWMD. PM7. 在无线电调试过程中，为了减少信号干扰，通常采取以下哪种措施？（）A. 增加发射功率B. 使用屏蔽电缆C. 减少天线长度D. 增加设备数量8. 无线电调试工在调试过程中，如果遇到设备无法正常工作，首先应（）。
A. 更换设备B. 检查电源连接C. 重启设备D. 检查设备设置9. 无线电调试工在进行设备维护时，以下哪项措施是不正确的？（）A. 定期清洁设备B. 检查设备散热情况C. 更换所有老化的元件D. 避免在潮湿环境中使用设备10. 下列哪项不是无线电调试工需要掌握的基本知识？（）A. 无线电波的传播特性B. 电子元件的工作原理C. 编程语言D. 信号处理技术二、多项选择题（每题3分，共15分）11. 无线电调试工在进行设备调试时，需要关注的信号参数包括（）。
A. 频率B. 振幅C. 相位D. 波形12. 在无线电调试中，可能需要用到的测试仪器包括（）。
A. 信号发生器B. 频谱分析仪C. 网络分析仪D. 电流表13. 无线电调试工在进行设备维护时，需要检查的设备部件包括（）。
电子行业职业技能鉴定统一试卷《无线电调试工》（高级）理论试卷（时间：120分钟；满分：100分）一、填空题(请将正确答案填在空白处，每空1分，满分20分)。
1、晶体三极管输出特性中包括三个工作区，分别是_______区、_______区、_______区。
2、晶体三极管工作在放大区时，发射结电压______偏，集电结电压______偏。
3、在三种组态的单管基本放大电路中，输入电压与输出电压反相的电路是___________放大电路，电压放大倍数最小的是___________放大电路。
4、根据反馈回路在输入端连接方式的不同，反馈的类型可分__________反馈和__________反馈。
5、差分放大电路的两输入端同时加大小__ __、极性_ ___的信号时称共模输入方式。
6、集成运放构成深负反馈电路时，两个输入端满足______和___ ___的两个特点。
即两个输入端之间的电位差约等于__ __，流过两个输入端的电流等于_ ___。
7、让低于某一频率的信号顺利通过，而高于该频率的信号衰减掉，采用_____滤波器；让某一频段范围的信号顺利通过，而该频段范围外的信号衰减掉，采用_____滤波器。
8、振荡电路一般由__________、__________、___________、稳幅电路四个部分组成。
二、选择题(请将正确答案填在空白处，每题2分，满分20分)。
1、晶体三极管是______控制型器件。
A 、电压B 、电流C 、功率D 、温度 2、三种接法中，图______可以构成复合管。
3、直接耦合放大电路的缺点是存在_______，最常用最有效的办法是采用_____放大电路。
A 、差分B 、共基C 、零点漂移D 、不能放大交流信号装 订 线 内 勿 答 题…………………………………装………………订………………线……………………………4、电压负反馈对输出电阻的影响是______。
A 、提高输出电阻B 、不改变输出电阻C 、降低输出电阻D 、以上都是5、在输入量不变的情况下，若引入反馈后_____，则说明引入的反馈是正反馈。

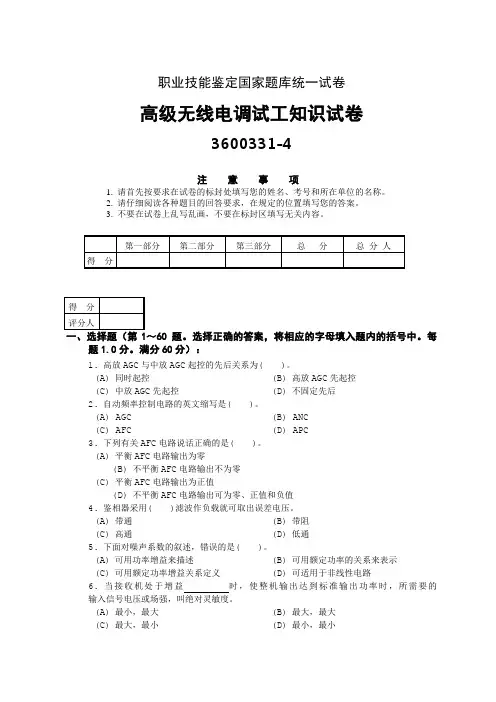

职业技能鉴定国家题库统一试卷高级无线电调试工知识试卷3600331-4注意事项1. 请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。
2. 请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
3. 不要在试卷上乱写乱画，不要在标封区填写无关内容。
60 题。
选择正确的答案，将相应的字母填入题内的括号中。
每题1.0分。
满分60分）：1. 高放AGC与中放AGC起控的先后关系为()。
(A) 同时起控(B) 高放AGC先起控(C) 中放AGC先起控(D) 不固定先后2. 自动频率控制电路的英文缩写是()。
(A) AGC (B) ANC(C) AFC (D) APC3. 下列有关AFC电路说话正确的是()。
(A) 平衡AFC电路输出为零(B) 不平衡AFC电路输出不为零(C) 平衡AFC电路输出为正值(D) 不平衡AFC电路输出可为零、正值和负值4. 鉴相器采用()滤波作负载就可取出误差电压。
(A) 带通(B) 带阻(C) 高通(D) 低通5. 下面对噪声系数的叙述，错误的是()。
(A) 可用功率增益来描述(B) 可用额定功率的关系来表示(C) 可用额定功率增益关系定义(D) 可适用于非线性电路6. 当接收机处于增益时，使整机输出达到标准输出功率时，所需要的输入信号电压或场强，叫绝对灵敏度。
(A) 最小，最大(B) 最大，最大(C) 最大，最小(D) 最小，最小7. 在收音机中，镜频干扰信号频率f1，本机振荡频率f2，电台频率f3之间关系正确的是()。
(A) f1-f3=465KHZ，f3-f2=465KHZ (B) f1-f2=465KHZ，f2-f3=465KHZ(C) f2-f3=465KHZ，f3-f1=465KHZ (D) f3-f2=465KHZ，f2-f1=465KHZ8. 低通滤波器对低频信号，对高频信号。
()(A) 无衰减通过，衰减通过(B) 提升通过，衰减通过(C) 无衰减通过，强抑制(D) 提升通过，强抑制9. 放大器引起反馈寄生振荡的内部反馈主要由于晶体管()产生的。

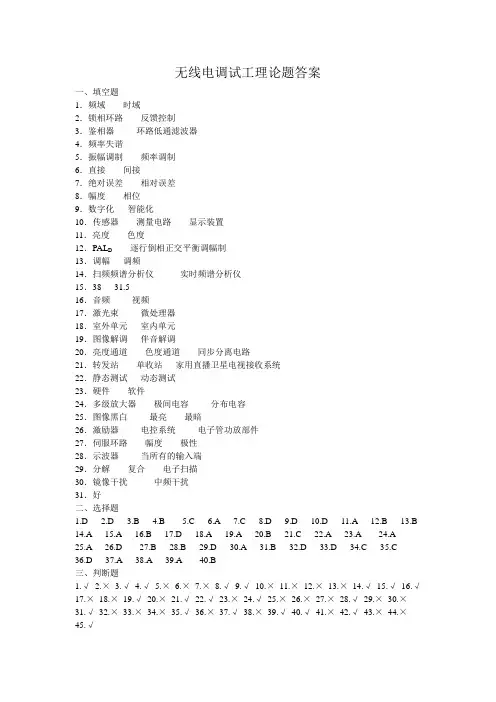

无线电调试工理论题答案一、填空题1．频域时域2．锁相环路反馈控制3．鉴相器环路低通滤波器4．频率失谐5．振幅调制频率调制6．直接间接7．绝对误差相对误差8．幅度相位9．数字化智能化10．传感器测量电路显示装置11．亮度色度12．PAL D逐行倒相正交平衡调幅制13．调幅调频14．扫频频谱分析仪实时频谱分析仪15．38 31.516．音频视频17．激光束微处理器18．室外单元室内单元19．图像解调伴音解调20．亮度通道色度通道同步分离电路21．转发站单收站家用直播卫星电视接收系统22．静态测试动态测试23．硬件软件24．多级放大器极间电容分布电容25．图像黑白最亮最暗26．激励器电控系统电子管功放部件27．伺服环路幅度极性28．示波器当所有的输入端29．分解复合电子扫描30．镜像干扰中频干扰31．好二、选择题1.D2.D3.B4.B5.C6.A7.C8.D9.D 10.D 11.A 12.B 13.B 14.A 15.A 16.B 17.D 18.A 19.A 20.B 21.C 22.A 23.A 24.A25.A 26.D 27.B 28.B 29.D 30.A 31.B 32.D 33.D 34.C 35.C36.D 37.A 38.A 39.A 40.B三、判断题1.√2.×3.√4.√5.×6.×7.×8.√9.√10.×11.×12.×13.×14.√15.√16.√17.×18.×19.√20.×21.√22.√23.×24.√25.×26.×27.×28.√29.×30.×31.√32.×33.×34.×35.√36.×37.√38.×39.√40.√41.×42.√43.×44.×45.√四、简答题1．调幅广播所占频带宽度较窄，电波传播较远，调制及解调过程比较简单，缺点是功率利用率低，抗干扰能力差，音质不如调频广播。

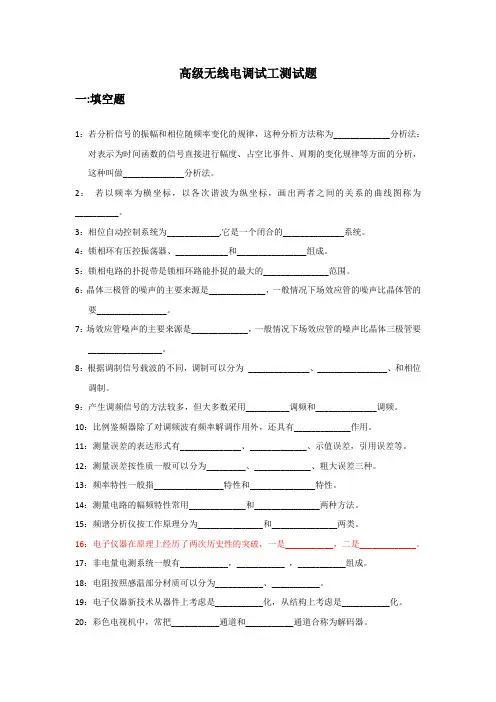

高级无线电调试工测试题一:填空题1：若分析信号的振幅和相位随频率变化的规律，这种分析方法称为_____________分析法：对表示为时间函数的信号直接进行幅度、占空比事件、周期的变化规律等方面的分析，这种叫做______________分析法。
2：若以频率为横坐标，以各次谐波为纵坐标，画出两者之间的关系的曲线图称为__________。
3：相位自动控制系统为____________,它是一个闭合的______________系统。
4：锁相环有压控振荡器、____________和________________组成。
5：锁相电路的扑捉带是锁相环路能扑捉的最大的_______________范围。
6：晶体三极管的噪声的主要来源是_____________，一般情况下场效应管的噪声比晶体管的要________________。
7：场效应管噪声的主要来源是_____________，一般情况下场效应管的噪声比晶体三极管要_________________。
8：根据调制信号载波的不同，调制可以分为______________、________________、和相位调制。
9：产生调频信号的方法较多，但大多数采用__________调频和______________调频。
10：比例鉴频器除了对调频波有频率解调作用外，还具有_____________作用。
11：测量误差的表达形式有______________、_____________、示值误差，引用误差等。
12：测量误差按性质一般可以分为_________、_____________、粗大误差三种。
13：频率特性一般指________________特性和_______________特性。
14：测量电路的幅频特性常用_____________和_______________两种方法。
15：频谱分析仪按工作原理分为_______________和_______________两类。

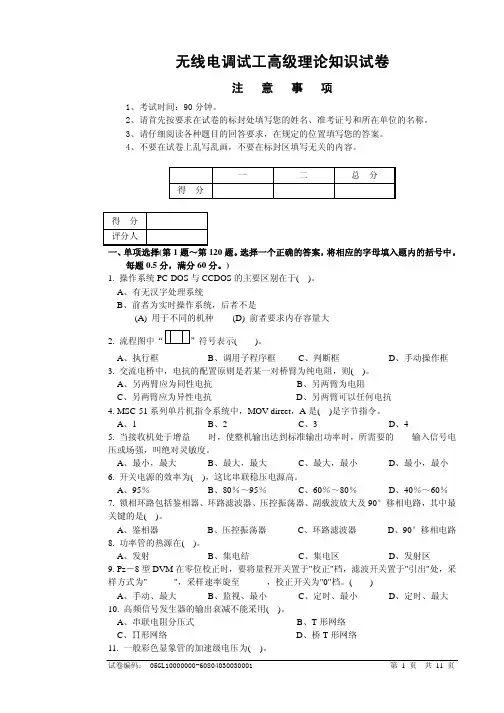

无线电调试工高级理论知识试卷注 意 事 项1、考试时间：90分钟。
2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一 二 总 分得 分得分评分人一、单项选择(第1题～第120题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题0.5分，满分60分。
)1. 操作系统PC-DOS与CCDOS的主要区别在于( )。
A、有无汉字处理系统B、前者为实时操作系统，后者不是(A) 用于不同的机种(D) 前者要求内存容量大2. 流程图中“”符号表示( )。
A、执行框B、调用子程序框C、判断框D、手动操作框3. 交流电桥中，电抗的配置原则是若某一对桥臂为纯电阻，则( )。
A、另两臂应为同性电抗B、另两臂为电阻C、另两臂应为异性电抗D、另两臂可以任何电抗4. MSC-51系列单片机指令系统中，MOV direct，A是( )是字节指令。
A、1B、2C、3D、45. 当接收机处于增益____时，使整机输出达到标准输出功率时，所需要的____输入信号电压或场强，叫绝对灵敏度。
A、最小，最大B、最大，最大C、最大，最小D、最小，最小6. 开关电源的效率为( )，这比串联稳压电源高。
A、95％B、80％～95％C、60％～80％D、40％～60％7. 锁相环路包括鉴相器、环路滤波器、压控振荡器、副载波放大及90°移相电路，其中最关键的是( )。
A、鉴相器B、压控振荡器C、环路滤波器D、90°移相电路8. 功率管的热源在( )。
A、发射B、集电结C、集电区D、发射区9. Pz－8型DVM在零位校正时，要将量程开关置于"校正"档，滤波开关置于"引出"处，采样方式为"______"，采样速率旋至______，校正开关为"0"档。
无线电调试工考试试卷试题库一、选择题1、在无线电调试中，下列哪个参数通常用于衡量接收器的灵敏度？A.电压增益B.噪声系数C.频率响应D.输出阻抗2、在无线电系统中，下列哪个部件通常被用来实现电信号的放大？A.滤波器B.变压器C.放大器D.调制器3、在无线电调试过程中，下列哪个参数通常被用来描述信号的失真程度？A.线性失真B.非线性失真C.噪声系数D.频率响应二、简答题1、请简述无线电调试的基本步骤。
2、请说明在无线电系统中，如何通过调试来优化接收器的性能。
3、请解释在无线电系统中，为何需要进行频率调整和校准。
三、综合题1、在一个无线电系统中，假设接收器的灵敏度和噪声系数均达到最佳状态，但系统的信噪比仍然较低。
请分析可能的原因并提出解决方案。
2、在一个无线电系统中，出现明显的信号失真。
请分析可能的原因并提出解决方案。
解释：机动车是指使用发动机作为动力来源的车辆，它们能够自行驶动而无需人力推动。
自行车则是以人力为动力来源的交通工具，不属于机动车。
解释：超速行驶会增加车辆发生事故的风险，因为驾驶员可能无法在有限的时间内做出正确的反应。
保持安全距离、吸烟和打在正常情况下不会对行驶安全造成影响。
解释：在紧急情况下，驾驶员应该首先寻找合适的时机进行紧急制动，以避免事故的发生。
加速驶离现场、绕开障碍物都可能增加事故的风险。
D.购买交强险正确答案是：A.佩戴安全带和B.佩戴头盔和C.持有效驾照和D.购买交强险。
解释：机动车行驶时，驾驶员和乘客都应该佩戴安全带和头盔，这是保障人身安全的重要措施。
同时，驾驶员必须持有效驾照，车辆也必须购买交强险，这是法律规定的。
C.开启雨刷器清除前挡风玻璃上的雨水正确答案是：A.减速慢行，保持车距和B.注意观察行人和其他车辆和C.开启雨刷器清除前挡风玻璃上的雨水。
解释：在雨天行驶时，由于路面湿滑，车辆的制动距离会延长，因此驾驶员应该减速慢行，保持车距。
同时，由于视线受阻，驾驶员需要注意观察行人和其他车辆，开启雨刷器清除前挡风玻璃上的雨水，以确保行驶安全。
职业技能鉴定国家题库统一试卷高级无线电调试工理论知识试卷注意事项1、试卷时间：120分钟。
2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、填空题（每题0.25分，共16分）1．若分析信号的振幅和相位随频率变化的规律，这种分析法称为__________分析法；对表示为时间函数的信号直接进行幅度、占用时间、周期和变化规律等方面的分析，这种叫分析法。
2．相位自动控制系统称为，它是一个闭合的___________系统。
3．锁相环由压控振荡器、和组成。
4．锁相电路的捕捉是锁相环路能捕捉的最大范围。
5．根据调制信号控制载波的不同，调制可分为、______________和相位调制。
6．产生调频信号的方法较多，但大多数采用调频和______________调频。
7．测量误差的表达形式一般有、、示值误差、引用误差等。
8．频率特性一般指特性和特性。
9．电子仪器在原理上经历了两次历史性突破，一是，二是。
10．非电量电测系统一般由、和等几部分组成。
11．彩色电视机中，常把通道和通道合称为解码器。
12．我国彩电制式为，即。
13．电视信号在传送过程中，图像信号是用调制方式发送的；伴音信号是用调制方式发送的。
14．频谱分析仪按工作原理分为和两个类型。
15．电视接收机中图像中频为 MHz，伴音中频为 MHz。
16．录像机与录音机都是利用磁性记录原理，但录音机记录的是信号，录像机记录的是信号。
17．CD唱机是用作为唱针来拾音，对信号进行数字处理后，用进行功能控制的较为先进的唱机。
18．卫星电视接收机一般由和两部分组成。
19．彩色电视机中，中频放大器输出信号一路送往；另一路送往。
20．彩色电视机中，预视放是将彩色全电视信号分三路送往、、。
21．卫星接收系统按用途分为、、三大类。
22．数字集成电路的逻辑功能测试可分为和_______________两个步骤。

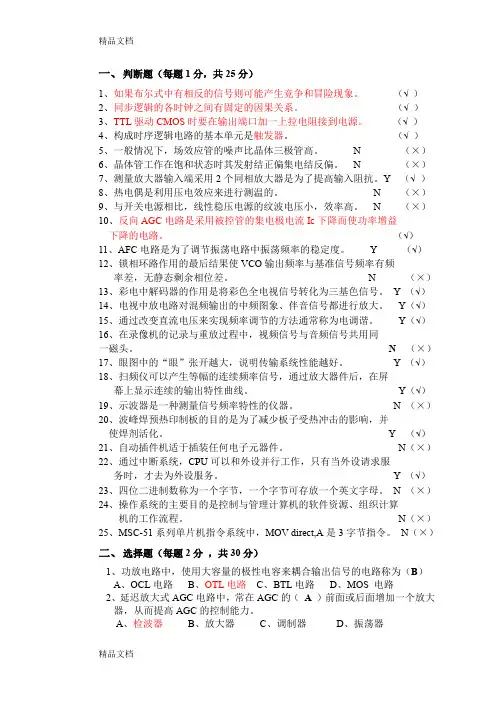

一、判断题（每题1分，共25分）1、如果布尔式中有相反的信号则可能产生竞争和冒险现象。
（√）2、同步逻辑的各时钟之间有固定的因果关系。
（√）3、TTL驱动CMOS时要在输出端口加一上拉电阻接到电源。
（√）4、构成时序逻辑电路的基本单元是触发器。
（√）5、一般情况下，场效应管的噪声比晶体三极管高。
N （×）6、晶体管工作在饱和状态时其发射结正偏集电结反偏。
N （×）7、测量放大器输入端采用2个同相放大器是为了提高输入阻抗。
Y （√）8、热电偶是利用压电效应来进行测温的。
N （×）9、与开关电源相比，线性稳压电源的纹波电压小，效率高。
N （×）10、反向AGC电路是采用被控管的集电极电流Ic下降而使功率增益下降的电路。
（√）11、AFC电路是为了调节振荡电路中振荡频率的稳定度。
Y （√）12、锁相环路作用的最后结果使VCO输出频率与基准信号频率有频率差，无静态剩余相位差。
N （×）13、彩电中解码器的作用是将彩色全电视信号转化为三基色信号。
Y （√）14、电视中放电路对混频输出的中频图象、伴音信号都进行放大。
Y（√）15、通过改变直流电压来实现频率调节的方法通常称为电调谐。
Y（√）16、在录像机的记录与重放过程中，视频信号与音频信号共用同一磁头。
N（×）17、眼图中的“眼”张开越大，说明传输系统性能越好。
Y （√）18、扫频仪可以产生等幅的连续频率信号，通过放大器件后，在屏幕上显示连续的输出特性曲线。
Y（√）19、示波器是一种测量信号频率特性的仪器。
N （×）20、波峰焊预热印制板的目的是为了减少板子受热冲击的影响，并使焊剂活化。
Y（√）21、自动插件机适于插装任何电子元器件。
N（×）22、通过中断系统，CPU可以和外设并行工作，只有当外设请求服务时，才去为外设服务。
Y （√）23、四位二进制数称为一个字节，一个字节可存放一个英文字母。
电子行业鉴定统一试卷高级无线电调试工理论知识试卷姓名：准考证号：注意事项1、首先按要求在试卷的标封处填写您的姓名、考号和单位的名称。
2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
3、请用蓝色（或黑色）钢笔、圆珠笔答卷，不要在试卷内填写与答题无关的内容。
4、本试卷满分为100分；考试时间为90分钟。
一. 选择题（每小题2分，共20分）1.PAL制电视图像为每秒（）。
A．25帧 B．30帧 C．15帧 D．20帧2.为了保证两场的同步信号积分起始电平相同，在（）前后加了5个均衡脉冲。
A．场消隐电平的前后 B．行同步信号的前后C．场同步信号的前后 D．场消隐电平上3.按铁芯的构造变压器可分为芯式和（）两种。
A．卷片式 B．壳式 C．E式 D．F式4.PAL制和NTSC制副载频选择的原则是（）。
A．1/4行频，1/4行频 B． 1/4行频，1/2行频C．1/2行频，1/4行频 D． 1/2行频，1/2行频5.广播电视中亮度信号和伴音信号的调制方式分别为（）。
A．调频，调幅 B．调频，调相 C．调幅，调频 D．调相，调频6.电视接收机中的中频信号的频率为（）。
A．38MHz B．37.5MHz C．6.5MHz D．31.5MHz7.自动增益控制电路也叫做（）电路。
A．AFC B．AGC C．ALC D．ANC8.在相同条件下多次测量同一量时，误差的绝对值和符号保持恒定，或在条件改变时按某种确定规律而变化的误差称（）。
A．粗大误差 B．引用误差 C．系统误差 D．绝对误差9.电视机输出的AV视频信号是取自（）。
A．中频信号38MHz B．基色矩阵电路 C．视频信号放大 D．亮度输出信号10.测得某信号的频率为0.02340MHz，这读数的有效数字有（）。
A．三位。
B．四位 C．五位 D．六位11.电压负反馈对放大器的电压放大倍数的影响是（）。
A．放大倍数增大 B．放大倍数不变.C．放大倍数减小，但放大倍数的稳定性提高 D．以上说法均不对12.在放大器中由于基极电流和集电极电流间分配涨落而引起的噪声称为（）。
无线电调试工高级技能鉴定试卷
单位：准考证号：姓名：
一、说明
1.本试卷适用于无线电调试工（高级技能）
2.本试卷编制的命题依据为无线电调试工《国家职业标准》
二、考试题目：基于单片机的温度报警器测试
考核时限：90分钟
总成绩表
考评员：2012.07.
1、元器件识别及检测
3、电路工作状态测试：限时6０分钟，配分50分
（1）单片机工作状态测试（10分）
测试要求：在整机正常工作状态下，用示波器测单片机XTAL2（18脚）的波形，并记录分析测试结果。
（2）温度传感器工作状态测试（10分）
测试要求：在整机正常工作状态下，用示波器测温度传感器DS18B20 DQ（2脚）的波形，并记录分析测试结果。
（3）LED数码管工作状态测试（10分）
测试要求：在整机正常工作状态下，用示波器测LED数码管位选端（6、8、9
、12管脚中
（4）蜂鸣器报警工作状态测试（20分）
测试要求：在温度报警工作状态下（蜂鸣器发出报警声音）：
①用数字万用表测试三极管9013各管脚的电压（10分）
E：B：C：得分：。
无线电调试工高级理论知识考核模拟试题注意事项1、考试时间：120分钟。
2、请在试卷标封处填写姓名、准考证号和所在单位的名称。
3、请仔细阅读答题要求，用2B铅笔将准考证号、试卷左上角科目、正确答案在答题卡中填涂，判断题正确的涂“A”，错误的涂“B”。
一、单项选择(第1题～第80题，请将正确答案在答题卡中填涂。
每题1分，共80分。
)1、要使测量的相对误差较小，一般应选择量程使仪表读数落在表盘刻度的（）。
A. 不到1/2处B. 1/2处C.1/2~2/3处D.大于2/3处2、调频收音机的中频选频回路应调谐在（）。
A. 465kHzB. 87MHzC. 108MHzD. 10.7MHz3、下图中（）是图1RC补偿网络的输出频率特性曲线。
（注：f1、f2为转折频率）。
图1A ． B. C. D.4、量化误差其绝对误差是（）。
A.±5B.±1C.±10D.不能确定5、示波器中，示波管内的垂直偏转板是（）的。
A.水平放置B.垂直放置C.与水平方向成45°位置放置D.以上均不是6、高频信号发生器的主振级常采用（）。
A.RC文氏振荡器 B.RC双T振荡器 C.LC振荡器 D.触发式振荡器7、彩色电视机开关电源主电源一般调整为（）左右。
A.12VB.56VC.110VD.220V8、当要比较两个波形之间的相位差，就必须取（）的信号用作触发信号。
A.幅度较大B.幅度较小C.相位超前D.相位滞后9、在MSC-51系列单片机指令系统中，MOV A，#data是( )方式。
A.寄存器寻址B.寄存器间址C.直接寻址D.立即寻址10、在利用乘法器鉴相电路中，当两输入信号均为大信号时，鉴相特性呈（）。
A．直线特性B．余弦特性C．三角特性D．方波特性11、超大规模集成电路的元件数目应为（）。
A．100～1 000个B．1 000～100 000个C．100 000个以上D．100个以下12、放大器中选择性最好的是（）。
职业技能鉴定国家题库 无线电调试工高级理论知识试卷 注 意 事 项 1、考试时间：120分钟。
2、本试卷依据2001年颁布的《无线电调试工 国家职业标准》命制。
3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
一、单项选择(第1题～第40题。
选择一个正确的答案，将相应的字母填入题内的括号中。
每题1分，满分40分。
) 1. 色度通道中的同步检波器实际上是一个( D )。
A 、加法电路 B 、减法电路 C 、鉴频电路 D 、鉴相电路 2. 多级放大器总的噪声系数( C )。
A 、为各线性部分电路的噪声系数之和 B 、为各部分线性电路的噪声系数之和 C 、主要取决于前面一级噪声系数，与后面各级噪系数几乎没多大关系 D 、为各部分线性电路的噪声系数和的平均值 3. 当环路信噪比( C )噪声门限时，锁相环路就不能正常工作。
A 、高于 B 、不低于 C 、低于 D 、等于 4. 噪限灵敏度是指当整机输出的信噪比为26分贝时，使整机输出达到( A )时所需要的最小输入信号或场强。
A 、标称输出功率 B 、最大输出功率 C 、最大有用功率 D 、最大音乐功率 5. 互感扼流圈式功放电路在同样的电源电压和晶体管管耗下，该电路的输出功率是OTL 电路物(A )倍。
A 、4 B 、2 C 、8 D 、0.5 6. 目前推广的遥控方式为( B )，它的优点是抗干扰能力强，误动作少，性能稳定。
A 、无线电波遥控 B 、红外线遥控 C 、超声波遥控 D 、有线遥控 7. 从彩色全电视信号中，PAL D 解码器用一个(C )MHZ 的副载波滤波器滤去色度信号得到亮度信号。
A 、2.5 B 、3.58 C 、4.43 D 、6.5 8. 脉冲信号发生器的主振极一般由(C )。
高级无线电调试工鉴定试题一、判断题：（每小题1分，共20分）1、电流的磁场方向由左手定则判断。
（）2、大小随时间作有规律变化的电流叫交流电。
（）3、在纯电容电路中，通过电容器的电流超前电压90°。
（）4、自由电子为多数载流子的半导体称为N型半导体。
（）5、晶体三极管处于饱和状态时，集电结正偏，发射结反偏。
（）6、放大电路的实质是把直流电源的能量转化为输出信号的能量。
（）7、负反馈能提高放大电路的增益。
（）8、阻抗均衡器能实现阻抗匹配，但信号的衰减很大。
（）9、差分放大器能抑制零点漂移。
（）10、RC微分电路的时间常数应远大于输入矩形波的脉宽。
（）11、单稳态电路具有一个稳态和两个暂稳态。
（）12、双稳态电路通常用来进行脉冲延时、整形和分频等。
（）13、锯齿电压发生器的工作期、休止期和扫描时间都由输入信号决定。
（）14、DOS 中TYPE是内部命令，在屏幕上显示指定文件的内容。
（）15、单枪三束的彩色显像管由于显像方便，所以目前采用较多。
（）16、在无线电整机装配中常用的锡铅合金焊锡的温度一般在450°。
（）17、可以通过进行多次测量取其统计平均值的方法来减少系统误差。
（）18、数字万用表红表笔是内电路的正极，黑表笔是内电路负极。
（）19、当扫频仪连接端为"Y轴输入端"，被测电路带检波器时采用检波头。
（）20、计算机系统由硬件系统和应用软件组成。
（）二、单项选择题：（每小题1分，共20分）1、如图所示，已知电压表U1的读数为30伏，U2为40伏，则端电压UAB为（）。
A. 50VB. 60VC. 70VD. 10V2、电源电动势为10伏，内阻为100欧，能提供给负载的最大功率为（）。
A. 1WB. 0.5WC. 0.25WD. 不能确定3、三极管放大器中，电压放大倍数接近1的电路形式是（）。
A. 共射极B. 共基极C. 共集电极D. 以上三种都不是4、硅稳压管工作于（），它在电路中起稳压作用。
模拟试卷(三)
一、填空题将正确的答案填在横线空白处。
(每空1分，共计30分)
1．电路中任一闭合路径称为回路，凡是不可再分的回路叫网孔。
2．基尔霍夫第二定律的内容是：对任一闭合回路而言，各段电路电压降的代数和都等于零。
3．戴维南定理的内容是任何由线性元件构成的有源二端网络，对于外电路来说都可以用等效电压源来代替。
4．正弦交流电的三要素是最大值、角频率、初相位。
5．对于两个同频率的正弦量来说，先达到最大值或零值的叫超前。
6．交流电的有效值是根据它的电热效应与相应的直流电量比较而确定的。
7．表示纯电感线圈对交流电的阻碍作用大小的物理量叫感抗，它的计算式是XL=2πfL=ωL。
8．表示电容对交流电阻碍作用大小的物理量叫容抗，它的计算式是Xc=1/ωC=1/2πfC。
9．变压器是利用互感原理制成的静止电气设备，它既可变换电压，又能变换电流、阻抗，还可以改变相位。
10．反映正弦交流电变化快慢的物理量是频率或幅值。
11．设某电压u=31lsin(100πt一30°)V，则它的最大值为311 V，有效值为220 V，频率为50 Hz，周期为0.02s ，初相角为-30°。
12．在纯电阻交流电路中，电流与电压的相位关系是相同，在纯电感的交流电路中，电压比电流超前90°。
13．三相交流异步电动机旋转磁场的转速与频率成正比，与磁极对数成反比，这个转速称为异步电动机的同步转速。
14．旋转磁场的旋转方向与三相电源的相续有关，要使旋转磁场反转，可任意对调三相绕阻上的两根电源进线。
二、选择题将惟一正确的答案填在括号内。
(每题1分，共计10分)
1．某复杂电路计算结果是：I2=2A，I3=-3A，这个结果表明( )。
A．电流I2和I3的方向相反B．电流I2大于电流I3
C．电流I3大于电流I2 D．I2是从电源正极流出的电流
2．在图I-2所示的电路中，I的数值应该是( )。
A．-2A B．1A C．-1A D．1.5A
3．在图I-3所示的电路中，欲使阻值为3 Ω的电阻中电流为零，则电动势E应等于（）。
A．18 V B．12 V C．6V D.16V
4．同频率两正弦电压u A的初相角为）uA=120°，u B初相角φuB=-120°，则它们之间的相位关系为( )。
．
A．同相位B．反相位C．u A相位超前u B 120°角D．u A相位滞后u B 120°
角
5．纯电感L、电容C串联接于某正弦交流电路中，U L=30 V，Uc=40 V，则这个电路的总电压U为( )。
A．70 V B．50 V C．10 V D．-10 V
6．同一个三相对称负载，接至同一个三相电源上，用三角形接法消耗的功率是星形接法消耗功率的( )倍。
A.1 C．3 D．1／3
7．同一个三相对称负载接至同一个三相电源，当分别接成星形和三角形时，下列说法中正确的是( )。
A．三相总功率相同B．三相总功率的计算公式相同C．相电压相同D．相电流相同
8．在四端网络中，如响应量为电压U2，激励量为U1，则它们之比称为四端网络的( )。
A．电压传输函数B．电流传输函数C．传输阻抗D．传输导纳
9．滤波器在满足传输条件时，工作在通频带内时的特性阻抗为( )。
A，电感性B．电容性C．电阻性D．不一定
10．对于衰耗器，下列说法正确的是( )。
A．只有衰减，没有相移B．没有衰减，有相移C．有衰减，有相移D．无衰减，无相移
三、判断题下列判断正确的打“√”。
错误的打“×”。
(每题1分，共计10分)
1．基尔霍夫定律只适用于直流电路，不适用于交流电路。
(×)
2．交流电一定是按正弦规律变化的。
(×)
3．不同频率的正弦交流电之间是没有固定的相位差的。
(√)
4．i1=5sin(ω1t+30°)，i2=5sin(ω2t+60°)，这两个交流电流之间的相位差为30°。
(×) 5．三相四线制供电线路中线电压与相电压的数量关系为U
线相。
(×)
6．在三相四线制供电线路中线电压与相电压的相位关系是相电压超前线电压30°。
(×) 7．三相四线制供电线路中，中线不允许装接熔断器。
(√)
8．电容器对于高频电流可视为通路。
(√)
9．由于三相笼式异步电动机的旋转方向与旋转磁场方向一致，所以要使电动机反转，只要改变旋转磁场方向即可。
(√)
10．要使单相异步电动机反转，只要调换任意两根电源进线即可。
(×)
四、简答题(每题5分，共计30分)
1．什么是四端网络?其传输函数有哪几种?
2．四端网络的插入衰耗(A i)，其单位为dB，在A i >0，A i <0，A i =0时分别表示网络吸收功率的什么情况?
3．基本的放大电路如图I-7所示，当R b增大时，U ce如何变化?当R c减小时，U ce如何变化?为什么?
4．通常希望放大器的输入电阻及输出电阻是高一些好还是低一些好?为什么?
答：希望放大器的输入电阻尽可能高些，因为这样向信号源汲取的电流小，有利于减轻信号源的负担，使送到放大器输入端的信号电压尽可能大；希望放大器的输出电阻低一些，因为可以提高放大器的带载能力。
5．什么是负反馈?负反馈对放大器的性能有哪些影响?
答：对电路或设备，为降低畸变和噪声而将其部分输出以与输入信号相位相差180°地馈入输入端的过程。
负反馈对放大器的性能的影响：①提高放大倍数的稳定性②改善非线性
失真③影响输入电阻和输出电阻④降低放大倍数
6．如图I-8所示的电路为单相桥式整流电容滤波电路，有哪些元件接错了?这样接法有什么后果?(电路中共有2处错误)
答：①二极管V2正负极接反了，这样接会造成短路损坏元件；②电容C无正负极，这样接会达不到滤波效果。
五、计算题和分析题(共计20分)
1．一种串联型稳压电路如图I-9所示，试分析：
(1)该电路由哪几部分组成?各部分组成的元件是什么?
(2)Ui增大时(R L不变时)，输出电压U o是如何稳定的?
(3)RP具有什么作用？
2．如图I-19所示电路中，已知E=12．5 V，R l=10Ω，R2=2．5Ω，R3=5Ω，R4=20 Ω，R5=14 Ω，试用戴维南定理求出流经R5的电流I。
3．如图I-26所示的放大电路中，已知U cc=24 V，R bl=33 kΩ，R b2=10 kΩ，R e=2 kΩ，R c=3．3 kΩ，R L=2 kΩ，β=60，求：
(1)静态时电路中的U b及I cQ、U ceQ的值(U be=0．7 V)。
(2)电路的电压放大倍数。
(3)C e开路对电路的放大倍数有什么影响?。
