空压机系统

空压机系统运行操作规程一、启动前的准备1二、操作及运行2三、运行维护3四、故障排出及检修31、冷干机设备52、再生干燥机7五、空压机及后处理设备技术参数91、空气压缩机参数92、后处理设备技术参数11一、启动前的准备1.1油气桶泄水：慢慢打开空压机油气桶的卸油阀，将停机时的凝结水排出，直到有润滑油流出时，立即关闭。

1.2检查油位：必要时添加至油位计的上下限中间，不要混用不同类型的油，要使用GardnerDenverAEON9000SP润滑油。

在卸荷和停机期间，系统内的油会有一部分流回油分离筒内，油位会比机组带负荷运行时高一些，不要为了纠正这一状况向外放油。

下次带负荷运行或启动时，油会再次充满系统，油位将低于指示运转油位。

打开油气桶的卸油阀前，务必先检查确认油气桶内无压力。

1.3打开冷却水进、出阀门，打开压缩机出口阀门，打开后处理进气阀，打开稳压罐进、出口阀，打开储气罐的进气阀，出气阀。

1.4启动压缩空气干燥系统（后处理设备）前检查冷干机制冷系统：观察冷媒高压压力表、蒸汽压力表，两表压力一般在0.6-1.1MPa之间。

1.5检查冷却水是否正常，水压：0.15-0.4MPa,水温：2-32℃，同时打开冷却水进出口阀门。

1.6按需要启动的空气压缩机运转相应的后处理设备。

1.7启动前确认启动设备组的压缩空气出口阀门，空压机循环冷却水阀门、干燥机冷却水阀门等处于开启状态。

二、操作及运行2.1机组启动：每次开机时应先将储气罐、干燥机及手动排污阀打开进行排污，清理完毕后再开启干燥机，过5分钟后再开启空压机。

2.1.1按下启动开关，运转（绿色）指示灯亮，观察制冷压缩机是否启动。

2.1.2观察冷媒蒸发压力表指针降低，冷媒高压压力表指针升高到正常压力范围停机时压力为（蒸发压力：0.6〜I.IMPa；高压压力：0.6〜1.1MPa）运行时压力为（蒸发压力：0.35〜0.55MPa；高压压力：1.3〜1.8MPa）1.1.3五分钟后就地按下10#1人^1RUN”按钮或通过远程DCS启动空压机系统（压力不超过0.85MPa、排气温度不超过95℃）。

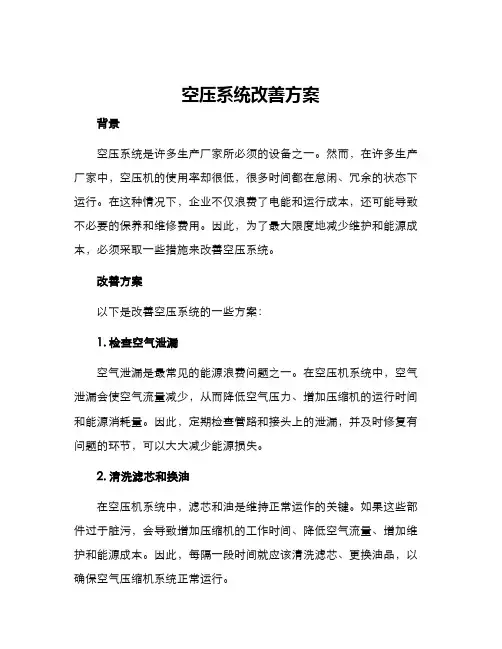

空压系统改善方案背景空压系统是许多生产厂家所必须的设备之一。

然而，在许多生产厂家中，空压机的使用率却很低，很多时间都在怠闲、冗余的状态下运行。

在这种情况下，企业不仅浪费了电能和运行成本，还可能导致不必要的保养和维修费用。

因此，为了最大限度地减少维护和能源成本，必须采取一些措施来改善空压系统。

改善方案以下是改善空压系统的一些方案：1. 检查空气泄漏空气泄漏是最常见的能源浪费问题之一。

在空压机系统中，空气泄漏会使空气流量减少，从而降低空气压力、增加压缩机的运行时间和能源消耗量。

因此，定期检查管路和接头上的泄漏，并及时修复有问题的环节，可以大大减少能源损失。

2. 清洗滤芯和换油在空压机系统中，滤芯和油是维持正常运作的关键。

如果这些部件过于脏污，会导致增加压缩机的工作时间、降低空气流量、增加维护和能源成本。

因此，每隔一段时间就应该清洗滤芯、更换油品，以确保空气压缩机系统正常运行。

3. 检查发布口和开关压缩机系统中的释放口和开关也是防止能源浪费的重要组成部分。

在工作期间，必须保持发布口和开关的正确调整。

如果它们的调整不当，会导致一些气体在工作过程中被浪费或不合理地使用。

因此，必须定期检查它们的有效性和正确性，并进行必要的调整和更改。

4. 控制运行时间管道储气和压缩机的开启和关闭应该正确协调。

正常的空气流量控制应该是持续、适度的。

控制恰当的运行时间，使压缩机在正常负载下工作，可以减少能源浪费。

5. 加入自动排水装置自动排水装置可以自动排放空气系统中的水分。

生产厂家可以在空气流量较大的空气线上安装这种装置。

这些装置可以节省大量能源和压缩机的维护和维修成本。

结论通过上述改善方案，空压机系统的运算效率将得到改善，节省成本、地球资源, 增加生产力等多重好处。

为生产厂家提供最佳的空压机服务，减少不必要的能源浪费和维护成本，为企业节省大量成本的同时，向社会作出贡献。

空压机控制系统介绍空压机控制系统的基本原理是根据空气供应需求的变化来调节空压机的运行状态。

当空气需求增加时，控制系统将启动或加速空压机的运行；当空气需求减少时，控制系统将停止或减速空压机的运行。

通过精确控制空压机运行状态，可以避免能耗浪费、提高空气质量和延长设备寿命。

空压机控制系统的主要组成部分包括：压缩机控制器、传感器、执行器和用户端显示屏。

压缩机控制器是整个系统的核心，负责接收和处理传感器所采集的数据，并控制执行器的动作。

传感器主要用于检测和监测压缩空气系统中的压力、温度、流量等参数。

执行器用于执行控制指令，如启动、停止、调速等。

用户端显示屏通过图形界面向操作人员展示压缩空气系统的运行状态和各项参数。

1.自动控制：空压机控制系统可以自动感知和调整压缩空气系统的运行状态，无需人工干预。

它可以根据空气需求的变化实时调整空压机的运行状态，以达到节能和提高生产效率的目的。

2.精确调节：空压机控制系统可以根据空气需求的大小，精确调节空压机的工作状态和输出压力。

通过调整空压机的运行速度和负载运行，可以确保压缩空气的稳定供应，避免压力波动和能耗浪费。

3.故障诊断：空压机控制系统具有故障诊断和报警功能。

当压缩空气系统出现故障或异常状态时，控制系统可以自动检测并向操作人员发出警报。

这样可以及时发现和排除故障，保证系统的正常运行。

4.能效监测：空压机控制系统可以实时监测和记录压缩空气系统的能耗情况。

通过对能耗数据的收集和分析，可以评估和优化压缩空气系统的能效水平，找出节能的潜力和改进措施。

5.远程监控：空压机控制系统可以通过网络连接实现对远程设备的监控和管理。

操作人员可以通过远程终端设备实时监测和控制压缩空气系统，随时调整参数和运行状态，提高运维效率和响应速度。

综上所述，空压机控制系统是一种关键的自动化系统，它通过对压缩空气系统的监测和控制，实现了能耗的优化、生产效率的提高和故障排除的及时处理。

它在各种工业领域的压缩空气应用中发挥着重要的作用，为企业节约能源和提高竞争力提供了有效手段。

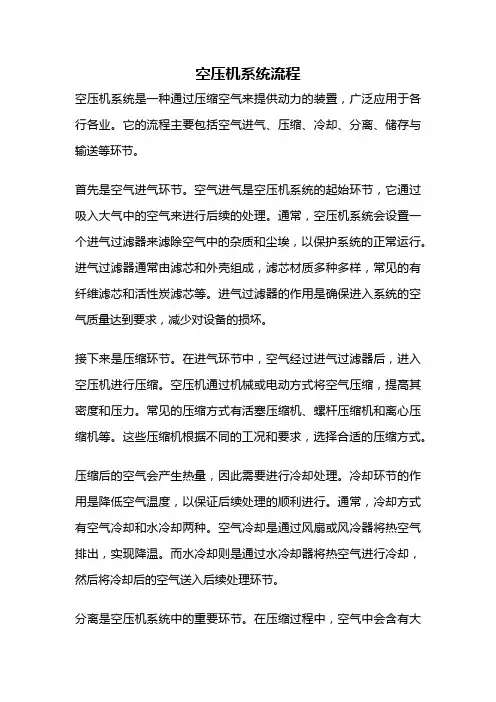

空压机系统流程空压机系统是一种通过压缩空气来提供动力的装置，广泛应用于各行各业。

它的流程主要包括空气进气、压缩、冷却、分离、储存与输送等环节。

首先是空气进气环节。

空气进气是空压机系统的起始环节，它通过吸入大气中的空气来进行后续的处理。

通常，空压机系统会设置一个进气过滤器来滤除空气中的杂质和尘埃，以保护系统的正常运行。

进气过滤器通常由滤芯和外壳组成，滤芯材质多种多样，常见的有纤维滤芯和活性炭滤芯等。

进气过滤器的作用是确保进入系统的空气质量达到要求，减少对设备的损坏。

接下来是压缩环节。

在进气环节中，空气经过进气过滤器后，进入空压机进行压缩。

空压机通过机械或电动方式将空气压缩，提高其密度和压力。

常见的压缩方式有活塞压缩机、螺杆压缩机和离心压缩机等。

这些压缩机根据不同的工况和要求，选择合适的压缩方式。

压缩后的空气会产生热量，因此需要进行冷却处理。

冷却环节的作用是降低空气温度，以保证后续处理的顺利进行。

通常，冷却方式有空气冷却和水冷却两种。

空气冷却是通过风扇或风冷器将热空气排出，实现降温。

而水冷却则是通过水冷却器将热空气进行冷却，然后将冷却后的空气送入后续处理环节。

分离是空压机系统中的重要环节。

在压缩过程中，空气中会含有大量的水分和油分，需要进行分离处理。

分离环节通常包括水分分离器和油分分离器。

水分分离器通过冷却和凝结的方式将水分从空气中分离出来，以防止水分对设备和工作过程的影响。

油分分离器则通过滤油和沉降等方式将油分从空气中分离出来，以保证空气的纯净度。

储存与输送是空压机系统中的最后一个环节。

在分离后的空气中，需要将其储存起来，并输送到需要的地方。

储存环节通常使用空气储存罐来进行，空气储存罐可以暂时储存空气，并平衡系统中的压力。

输送环节通常使用管道系统将空气输送到需要的地方，管道系统应根据实际情况进行设计和布置，以保证输送的效率和安全性。

空压机系统的流程包括空气进气、压缩、冷却、分离、储存与输送等环节。

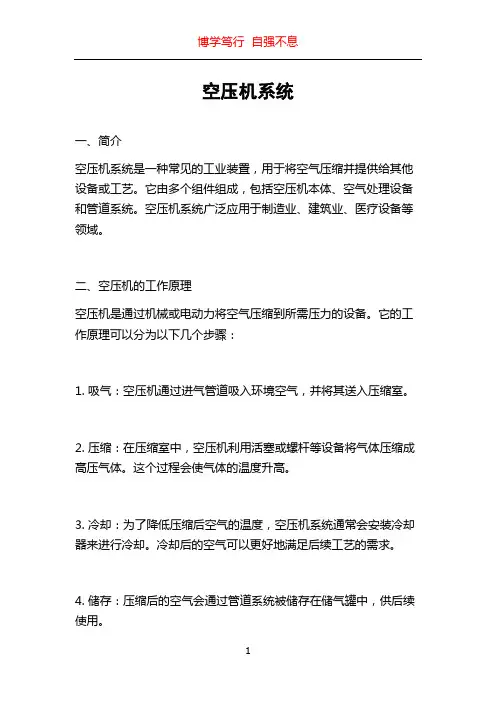

空压机系统一、简介空压机系统是一种常见的工业装置，用于将空气压缩并提供给其他设备或工艺。

它由多个组件组成，包括空压机本体、空气处理设备和管道系统。

空压机系统广泛应用于制造业、建筑业、医疗设备等领域。

二、空压机的工作原理空压机是通过机械或电动力将空气压缩到所需压力的设备。

它的工作原理可以分为以下几个步骤：1. 吸气：空压机通过进气管道吸入环境空气，并将其送入压缩室。

2. 压缩：在压缩室中，空压机利用活塞或螺杆等设备将气体压缩成高压气体。

这个过程会使气体的温度升高。

3. 冷却：为了降低压缩后空气的温度，空压机系统通常会安装冷却器来进行冷却。

冷却后的空气可以更好地满足后续工艺的需求。

4. 储存：压缩后的空气会通过管道系统被储存在储气罐中，供后续使用。

5. 释放：当需要使用压缩空气时，储气罐中的空气会经过控制阀门释放到需要的设备或工艺中。

三、空气处理设备除了空压机本体，空压机系统还包括一系列空气处理设备，用于提高压缩空气的质量和可靠性。

常见的空气处理设备包括：1. 滤清器：用于去除空气中的固体颗粒和液体。

滤清器通常使用纤维布或矿物质制成的过滤介质来实现。

2. 干燥器：用于去除空气中的水分。

水分对于某些工艺来说是不可接受的，因此干燥器的使用十分重要。

3. 油分离器：对于某些空压机系统，需要在空气中添加润滑油来减少磨损。

油分离器可以将空气中的油分离出来，以保证压缩空气的纯净度。

4. 阀门和仪表：空压机系统还需要一些控制阀门和仪表来保证系统的稳定运行，例如压力开关、温度传感器等。

四、管道系统空压机系统的管道系统用于输送压缩空气。

管道系统的设计需要考虑到空气的流量、压力损失以及耐压能力。

一般来说，管道系统包括以下几个部分：1. 压缩管道：从空压机本体到储气罐的管道，负责将压缩空气输送到储气罐中。

2. 分支管道：从储气罐到各个设备或工艺的管道。

分支管道通常需要经过适当的调节阀进行分流和压力调节。

3. 排气管道：用于将设备或工艺中产生的废气排出系统。

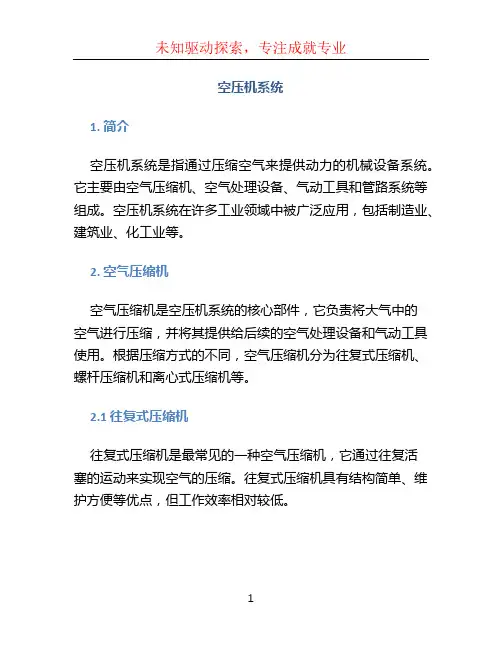

空压机系统1. 简介空压机系统是指通过压缩空气来提供动力的机械设备系统。

它主要由空气压缩机、空气处理设备、气动工具和管路系统等组成。

空压机系统在许多工业领域中被广泛应用，包括制造业、建筑业、化工业等。

2. 空气压缩机空气压缩机是空压机系统的核心部件，它负责将大气中的空气进行压缩，并将其提供给后续的空气处理设备和气动工具使用。

根据压缩方式的不同，空气压缩机分为往复式压缩机、螺杆压缩机和离心式压缩机等。

2.1 往复式压缩机往复式压缩机是最常见的一种空气压缩机，它通过往复活塞的运动来实现空气的压缩。

往复式压缩机具有结构简单、维护方便等优点，但工作效率相对较低。

2.2 螺杆压缩机螺杆压缩机采用两个相互啮合的螺杆来实现空气的压缩。

螺杆压缩机具有体积小、效率高、稳定性好等特点，广泛应用于需要大流量、高压力的场合。

2.3 离心式压缩机离心式压缩机通过离心力将空气进行压缩。

离心式压缩机具有结构紧凑、运行平稳等特点，适用于小型空压机系统。

3. 空气处理设备空气处理设备主要用于对压缩空气进行过滤、干燥和冷却，以确保提供给气动工具的空气质量和温度符合要求。

常用的空气处理设备包括滤清器、干燥器和冷却器。

3.1 滤清器滤清器用于去除空气中的杂质和固体颗粒，保护气动工具的正常运行。

根据过滤精度的不同，滤清器分为粗过滤器、细过滤器和精密过滤器等。

3.2 干燥器干燥器用于去除压缩空气中的水蒸气，防止气动工具内部发生腐蚀和结露等问题。

常见的干燥器包括冷冻式干燥器和吸附式干燥器。

3.3 冷却器冷却器用于降低压缩空气的温度，提高工作效率和气体密度。

冷却器通常采用水冷却或风冷却的方式。

4. 气动工具气动工具是利用压缩空气提供动力的工具，广泛应用于各个行业。

常见的气动工具包括气动钉枪、气动扳手、气动喷涂枪等。

5. 管路系统管路系统用于将压缩空气从压缩机送到各个使用点。

在设计管路系统时，需要考虑压力损失、气体泄漏和噪音控制等因素。

常用的管路材料包括钢管、镀锌管和塑料管。

空压机的电气控制系统空压机是一种常用的工业设备，广泛应用于制造业、建筑业以及能源领域等。

其中，电气控制系统是空压机正常运行的重要组成部分。

本文将从空压机电气控制系统的基本原理、主要组件及其功能以及常见故障与解决方法等方面进行论述。

一、基本原理空压机的电气控制系统的基本原理是通过控制电气信号来控制空压机的启动、运行、停止以及压力调节等工作状态。

电气信号在控制系统中传递，通过各个组件的转换和响应，最终实现对空压机的控制和管理。

二、主要组件及其功能1. 电气控制柜：电气控制柜是空压机电气控制系统的核心部分，它包含了各种控制元件、接线端子、保护设备等。

通过控制柜，可以对空压机进行全面的电气控制。

2. 开关和按钮：开关和按钮用于手动控制空压机的启动、停止等操作。

通过打开或关闭开关，人工干预空压机的工作状态。

3. 传感器：传感器是感知和测量空压机各种工作参数的装置。

例如压力传感器用于测量空压机的出口压力，温度传感器用于测量空压机的工作温度等。

4. 电磁阀：电磁阀是电气信号控制的开关元件，用于控制气体的流动。

通过电磁阀的开合，可以控制空压机的启停以及气体的进出等。

5. 自动控制器：自动控制器是空压机电气控制系统中的重要组件，它可以实现自动调节和控制空压机的工作状态。

例如，当压力低于设定值时，自动控制器会发送信号，启动空压机进行压缩。

6. 保护装置：保护装置用于对空压机的电气和机械部分进行保护。

例如过载保护器可以在电流过大时切断电源，保护电动机不受损害。

三、常见故障及解决方法1. 启动困难：可能是由于电源故障、开关接触不良或电动机故障等原因导致。

解决方法是检查电源供应是否正常，检查开关是否接触良好，并检查电动机是否损坏。

2. 压力不稳定：可能是由于电气控制系统中的传感器或自动控制器故障导致。

解决方法是检查传感器、自动控制器和相关线路的连接是否正常，并进行调整或更换。

3. 电气线路故障：可能是由于电气线路接触不良、短路或断路等原因导致。

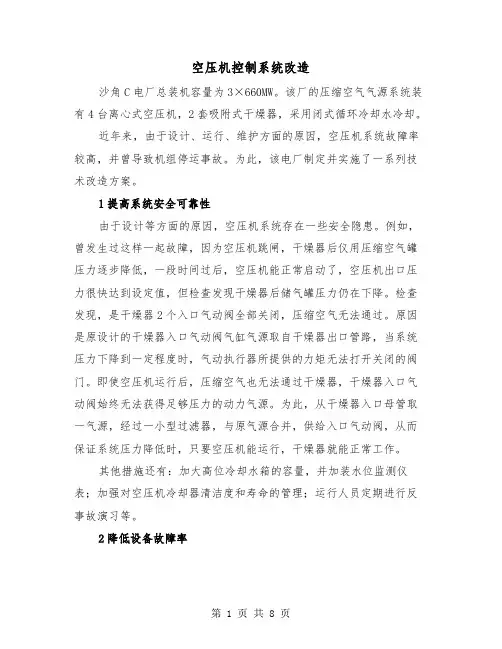

空压机控制系统改造沙角C电厂总装机容量为3×660MW。

该厂的压缩空气气源系统装有4台离心式空压机，2套吸附式干燥器，采用闭式循环冷却水冷却。

近年来，由于设计、运行、维护方面的原因，空压机系统故障率较高，并曾导致机组停运事故。

为此，该电厂制定并实施了一系列技术改造方案。

1提高系统安全可靠性由于设计等方面的原因，空压机系统存在一些安全隐患。

例如，曾发生过这样一起故障，因为空压机跳闸，干燥器后仪用压缩空气罐压力逐步降低，一段时间过后，空压机能正常启动了，空压机出口压力很快达到设定值，但检查发现干燥器后储气罐压力仍在下降。

检查发现，是干燥器2个入口气动阀全部关闭，压缩空气无法通过。

原因是原设计的干燥器入口气动阀气缸气源取自干燥器出口管路，当系统压力下降到一定程度时，气动执行器所提供的力矩无法打开关闭的阀门。

即使空压机运行后，压缩空气也无法通过干燥器，干燥器入口气动阀始终无法获得足够压力的动力气源。

为此，从干燥器入口母管取一气源，经过一小型过滤器，与原气源合并，供给入口气动阀，从而保证系统压力降低时，只要空压机能运行，干燥器就能正常工作。

其他措施还有：加大高位冷却水箱的容量，并加装水位监测仪表；加强对空压机冷却器清洁度和寿命的管理；运行人员定期进行反事故演习等。

2降低设备故障率日常维护中，对故障率高的设备进行重点跟踪，分析原因，进而实施改进。

如空压机旁路阀不能关闭的故障较多，使空压机供气量和效率大大降低，还易造成系统压力的不稳定。

主要原因为：(1)IP转换器及先导阀阀芯被水和铁锈物污染，IP转换器气孔堵塞或先导阀阀芯卡涩，导致阀门不能动作。

为此，将空压机仪用气源母管(原为炭钢管)更换成316不锈钢管；并在空压机气源母管上安装过滤器，提高空压机控制用气源品质。

(2)控制器输出错误。

沙角C电厂使用的空压机是根据马达电流来控制旁路阀开度的，在环境温度很高或空压机冷却器冷却效果不好的情况下，压缩空气的密度小，马达出力小，马达电流会偏低，控制器就会错误地认为空气流量低。

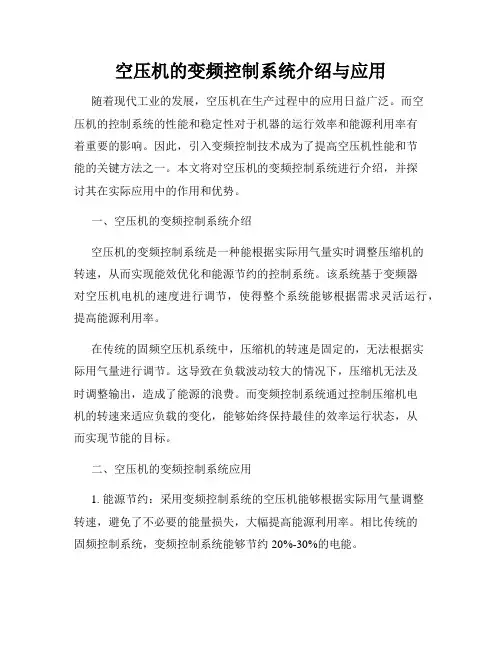

空压机的变频控制系统介绍与应用随着现代工业的发展，空压机在生产过程中的应用日益广泛。

而空压机的控制系统的性能和稳定性对于机器的运行效率和能源利用率有着重要的影响。

因此，引入变频控制技术成为了提高空压机性能和节能的关键方法之一。

本文将对空压机的变频控制系统进行介绍，并探讨其在实际应用中的作用和优势。

一、空压机的变频控制系统介绍空压机的变频控制系统是一种能根据实际用气量实时调整压缩机的转速，从而实现能效优化和能源节约的控制系统。

该系统基于变频器对空压机电机的速度进行调节，使得整个系统能够根据需求灵活运行，提高能源利用率。

在传统的固频空压机系统中，压缩机的转速是固定的，无法根据实际用气量进行调节。

这导致在负载波动较大的情况下，压缩机无法及时调整输出，造成了能源的浪费。

而变频控制系统通过控制压缩机电机的转速来适应负载的变化，能够始终保持最佳的效率运行状态，从而实现节能的目标。

二、空压机的变频控制系统应用1. 能源节约：采用变频控制系统的空压机能够根据实际用气量调整转速，避免了不必要的能量损失，大幅提高能源利用率。

相比传统的固频控制系统，变频控制系统能够节约20%-30%的电能。

2. 运行稳定性：变频控制系统实时调整压缩机的转速，使得空压机能够根据负载变化灵活调整，保持稳定的运行状态。

这不仅可以减少机器的运行振动和噪音，还能够降低设备的故障率，延长设备的寿命。

3. 压缩机维护：变频控制系统可以监测运行状态和故障信息，提供实时的数据反馈。

这可以帮助操作人员及时发现机器故障，提前采取措施进行维修，减少生产中断和维修成本。

4. 高效运行：变频控制系统的空压机能够根据需求灵活调节转速，不仅减少能源浪费，还能够提高工作效率。

无论是在低负载还是高负载状态下，变频空压机都能够以最佳效率运行，达到最佳综合性能。

5. 环保节能：通过提高能源利用率和减少能源消耗，变频空压机能够降低二氧化碳和其他温室气体的排放，减少对环境的污染，符合可持续发展的要求。

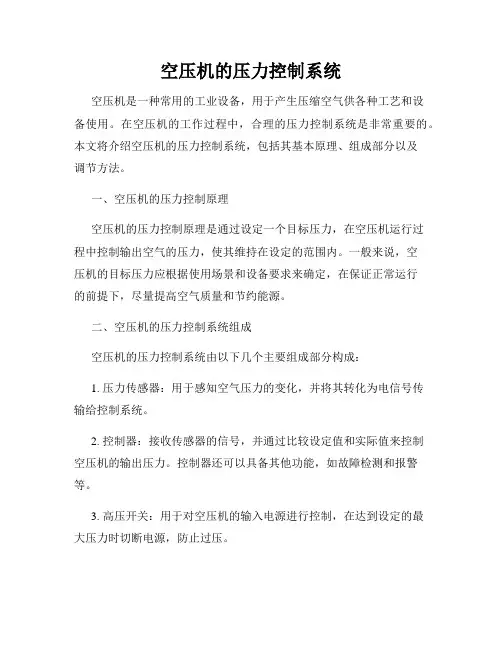

空压机的压力控制系统空压机是一种常用的工业设备，用于产生压缩空气供各种工艺和设备使用。

在空压机的工作过程中，合理的压力控制系统是非常重要的。

本文将介绍空压机的压力控制系统，包括其基本原理、组成部分以及调节方法。

一、空压机的压力控制原理空压机的压力控制原理是通过设定一个目标压力，在空压机运行过程中控制输出空气的压力，使其维持在设定的范围内。

一般来说，空压机的目标压力应根据使用场景和设备要求来确定，在保证正常运行的前提下，尽量提高空气质量和节约能源。

二、空压机的压力控制系统组成空压机的压力控制系统由以下几个主要组成部分构成：1. 压力传感器：用于感知空气压力的变化，并将其转化为电信号传输给控制系统。

2. 控制器：接收传感器的信号，并通过比较设定值和实际值来控制空压机的输出压力。

控制器还可以具备其他功能，如故障检测和报警等。

3. 高压开关：用于对空压机的输入电源进行控制，在达到设定的最大压力时切断电源，防止过压。

4. 定压阀：位于空压机的排气管道中，通过调节排气阀门的开度来控制排气量，进而控制空气压力。

5. 压缩机：作为空压机的核心部件，通过压缩空气提高其压力，满足使用要求。

三、空压机的压力调节方法空压机的压力调节方法可以根据实际需求进行选择，常见的方法包括：1. 定时调节：根据使用场景和设备需求，设定空压机的工作时间和停机时间，通过定时控制来实现压力的调节。

2. 压力开关调节：根据设定的压力范围，通过调节压力传感器和高压开关来实现压力的控制。

3. 定量调节：根据使用需求，设定空压机的输出空气量，通过调节定压阀的开度来控制压力。

四、空压机的压力控制系统优势空压机的压力控制系统具有以下优势：1. 稳定性：通过精确的传感器和控制器，可以实现对空气压力的准确控制，保持稳定的输出压力，提高设备的工作效率。

2. 省能节能：通过合理的压力控制，可以避免无谓的能耗损失，提高能源利用效率，降低运行成本。

3. 安全性：通过高压开关的切断电源功能，可以确保空气压力不会超过设定的最大压力，保障设备和操作人员的安全。

空压机系统操作规程1 总则1.1 本规程仅适用于负责空压机系统巡检的岗位工。

1.2本规程规定了空压机系统的操作规程、日常维护事项、安全注意事项和交接班注意事项。

2 空压机站气路流程简介说明：空压机本体配有循环水冷却管道。

在循环回水管道上配有水温计，用以监控循环水的冷却效果。

在微热再生干燥器出现故障时，压缩空气可以直接通过旁路管道进入储气罐，供系统用气，确保用气点的用气量。

3空压机系统的操作规程3.1操作盘指示灯及按键说明3.1.1空压机指示灯说明POWER－电源指示灯：当显示器面板有电源时，指示灯亮。

RUN－运行指示灯：当压缩机正常工作时，指示灯亮。

ALARM－报警指示灯：当空压机有故障时，指示灯亮。

3.1.2 空压机按键说明START－绿色启动键：按此键可以气动压缩机运行。

STOP－红色停止键：按此键可正常停止空压机运行。

SET－控制编程键：在停机状态下，按此键可进入设定状态并作翻页键使用。

DOWN－下移键：修改数据时可按此键下翻修改该数位，运行状态下可按此键向下查询其它参数页。

UP－上移键：修改数据时可按此键上翻修改该数位，运行状态下可按此键向上查询其它参数页。

SHIFT－移位键：修改数据时，按此键移动光标到修改的位置。

RESET－回车键：修改数据时，按此键确认数据修改，故障停机，按此键复位。

EMERGENCY STOP－紧急停车键：在遇到设备运转严重异常时，设备又没有故障停车。

此时，必须按下此键。

在设备内部检查时，必须按下此键，防止设备自动开机。

3.1.3 指示灯说明电源指示灯：灯亮表示电源已经接通。

A红色指示灯：灯亮，表示B桶吸附。

B红色指示灯：灯亮，表示A桶吸附。

C绿色指示灯：灯亮，表示A桶再生。

D绿色指示灯：灯亮，表示B桶再生。

3.1.4 微热再生干燥器控制盘面按键说明绿色按钮：干燥器开机按钮，绿色灯亮表示干燥器在工作状态中。

红色按钮：干燥器停机按钮，红色灯亮表示干燥器停止工作。

3.2 开机前的检查3.2.1 检查油气分离器中润滑油的油位是否在正常范围内。

空压机系统常见故障及处理空气压缩机是工业现代化的基础产品，常说的电气与自动化里就有全气动的含义;而空气压缩机就是提供气源动力，是气动系统的核心设备机电引气源装置中的主体，它是将原动(通常是电动机)的机械能转换成气体压力能的装置，是压缩空气的气压发生装置。

下面就空压机系统常见故障及处理问题跟大家交流一下。

一、气力输灰系统动力气源和热机仪表及设备检修用气系统都采用(注油型)螺杆式空压机供气，在空压机出口设有干燥器(对压缩空气进行干燥、除油、除尘，防止压缩空气中带水引起输灰管堵塞)。

空压机额定压力下自由空气输出量42.7至33 .2 m3 /min 最小工作压力5bar 最大或额定工作压力7.5bar至13bar电机输出250 KW空压机有启动条件：空压机面板①点温度不低于1℃，内部压力(即②点压力)不高于0.4bar工作原理：螺杆式空气压缩机属容积式压缩机，通过工作容积逐渐减少来达到气体压缩目的。

它由一对相互平行放置且啮合的转子的齿槽与包容这对转子的壳体组成。

当空压机运转时两转子互相插入对方齿槽，并随转子旋转插入对方齿槽的齿向排气端移动，是被对方齿所封闭的容积逐渐减小，压力逐渐升高，最后由排气口将空气排出。

二、空压机报警、故障及处理㈠、空压机常见的报警有：1、温度过高：指压缩机出口的油气混合气温度，大于等于110℃报警、120℃跳闸。

2、压力太高：指压缩机出口压力，高于10bar报警、15bar跳闸。

3、油气分离器：从压缩机头出来的压缩空气夹带大大小小的油滴。

大油滴通过油气分离罐时易分离，而小油滴(直径1um以下悬浮油微粒)则必须通过油气分离滤芯的微米及玻纤滤料层过滤。

从而使压缩机排出更加纯净无油的压缩空气。

压缩空气中的固体粒子经过油分芯时滞留在过滤层中，这就导致了油分芯压差(阻力)不断增加。

随着油分芯使用时间增长，当油分芯压差达到0.08到0.1Mpa时，滤芯必须更换。

4、空气滤清器：指空气滤清器脏、堵时，空气通过过滤器的阻力增大，压缩机入口产生负压。

空压机系统流程空压机系统流程是指在工业生产过程中，通过空压机将空气压缩成高压气体，然后用于工业生产中的各种设备和工艺中。

空压机系统流程一般包括空气进气、压缩、冷却、分离、过滤、干燥、储存和供气等环节。

空气进气是空压机系统的第一步。

空气通过进气口进入空压机，经过滤网进行初步过滤，去除空气中的颗粒物和污染物。

然后，进入压缩环节。

压缩是空压机系统中最重要的环节之一。

在压缩过程中，空气被压缩机的压缩腔体压缩，使其体积减小，从而增加了气体的压力和温度。

压缩机通常采用往复式或螺杆式结构，通过压缩机内部的运动部件的工作，将空气压缩到一定的压力范围内。

在压缩过程中，空气的温度会升高，为了保证系统的正常运行，必须进行冷却处理。

冷却一般采用冷却器来降低气体温度，使其恢复到环境温度。

冷却后的空气进入分离器。

分离是空压机系统中的一个重要环节，主要是分离压缩空气中的油和水。

在分离器中，通过重力作用和离心力的作用，使空气中的液态油和水分离出来，从而保证后续处理的空气质量。

分离后的空气还需要进行过滤处理，以去除其中的固体颗粒和微小颗粒。

过滤器一般采用纸质或金属网等材料制成，可以有效地过滤掉空气中的杂质。

接下来是干燥环节。

由于压缩空气中含有一定的水分，如果不进行干燥处理，会导致后续设备和工艺出现故障。

干燥处理一般采用干燥器或冷凝器，通过降低空气温度，使水分凝结成液体，然后通过排水阀排出。

干燥后的空气进入储气罐进行储存。

储气罐主要用于平衡空气压力，以满足不同设备和工艺对空气压力的需求，并且在峰值用气时提供备用气源。

通过供气系统将储存的空气供给工业生产设备和工艺。

供气系统一般包括管道、阀门、过滤器等组成，以确保空气的质量和稳定供应。

空压机系统流程包括空气进气、压缩、冷却、分离、过滤、干燥、储存和供气等环节。

每个环节都起着重要的作用，相互配合，确保空压机系统的正常运行和高效工作。

在实际应用中，可以根据具体需求和工艺要求进行调整和优化，以提高空气质量和节约能源。
