SINCE 1953高效节能型高效节能型SA SA--220220、、250螺杆空气空压机控制系统使用说明书(中文液晶显示PLC 控制)复盛实业（上海）有限公司(2006年10月)一、控制器控制器介绍介绍介绍“FS AUTO SENTRY-ES+”控制器，它所有的功能是由可编程控制器(PLC)来执行。
这些功能包含了安全保护停机，空压机排气量调节，电器控制及警告维护讯息指示等。
操作键盘及显示器、流程图提供操作人员方便的逻辑操作及显示功能。
在启动之前，按“复位”键，将控制器设定进入准备状态，空压机即可以经由按任何一种操作模式键启动运转。
运转以后，操作模式可经由按其它操作模式键来更改，更改后的操作模式会显示在显示窗的左下方。
在正常运转情况下，任何时间按“STOP”键将使空压机停止运转。
且油气桶压力会先被释放，延迟一段时间后电机停止转动，系统进入停机/准备运行状态。
“FS AUTO SENTRY-ES+”可接受其他控制器遥控操作。
当经由其他控制器控制时，显示器将显示“远控”。
当荧屏上有其他显示时，按“F1“键可返返回到初始显示画面，画面将显示空压机当前状态和排气口压力。
在运转中，空压机可以经由持续按住数秒操作模式键来使得空压机空载。
将此键放开后，空压机控制功能会恢复。
油气桶内压力需低于0.04MPa，空压机才可以启动。
二、操作模式及其控制说明操作模式及其控制说明1、一般运转模式一般运转模式这种运转模式适用于在突然出现大量空气消耗或没有长期空车运转的工况，空压机控制系统会自动配合耗气量连续运转。
控制器设置于（容调）模式下，当消耗量降到低于空压机排量以下时，压力会升高，当压力升高到接近控制器的设定上限压力时， ES+控制器会操作各电磁阀TVO（旋转阀打开）、TVC（旋转阀关闭）及IVO（进气阀打开）、IVC（进气阀排 气 口 压 力 ：0.72MPa一 般 运 行 近 控关闭）来控制空压机的排气量与耗气量相匹配。

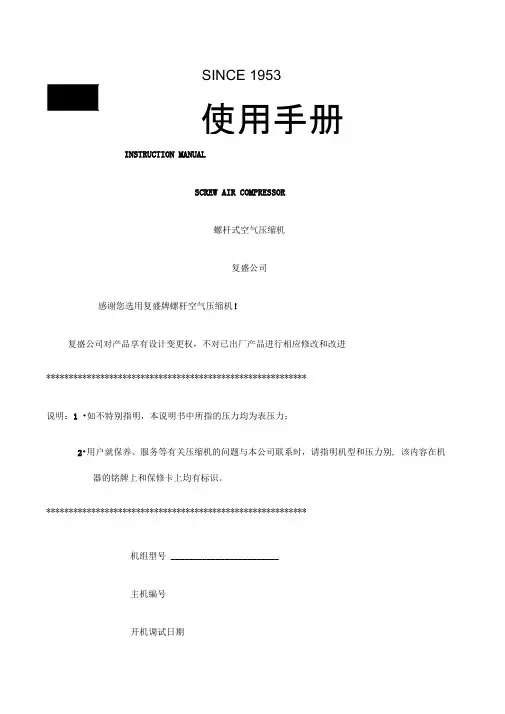

S I N C E1953SA SERIES使用手册INSTRUCTION MANUALSCREW AIR COMPRESSOR螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。
**********************************************************说明：1．如不特别指明，本说明书中所指的压力均为表压力2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。
********************************************************** 机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。
为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。
谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**********************************************************安全注意事项：1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3. 新机调试，必须由本公司指定或认可的调试人员进行；4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。
开机时，应先通知机组周围人员注意安全；5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示方向运转；6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而烧坏；7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断电源，并作出显著警示标志；8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害；9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂；11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）；12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否则会引起系统积炭造成重大事故；13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂；14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内容，遵循说明书中的工作程序和安全注意事项及维护规范。
SINCE 1953使用手册INSTRUCTION MANUALSCREW AIR COMPRESSOR螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机！复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进**********************************************************说明：1 •如不特别指明，本说明书中所指的压力均为表压力；2•用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别, 该内容在机器的铭牌上和保修卡上均有标识。
**********************************************************机组型号________________________主机编号开机调试日期.、八、-刖言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。
为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。
谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**********************************************************安全注意事项：1.安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2.引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3.新机调试，必须由本公司指定或认可的调试人员进行；4.开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。
开机时，应先通知机组周围人员注意安全；5.第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示方向运转；6.空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而烧坏；7.在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断电源，并作出显着警示标志；8.压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害；9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂；11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）；12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否则会引起系统积炭造成重大事故；13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂；14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内容，遵循说明书中的工作程序和安全注意事项及维护规范r1 輕牛.1 1警告11 目录1 一切违反安全注意事项的行为，都可能会造成严重后果。
复盛空压机控制系统操作使用说SINCE 1953高效节能型SA-220、250螺杆空气空压机控制系统使用说明书(中文液晶显示PLC控制)复盛实业（上海）有限公司( 10月)“FS AUTO SENTRY-ES+”控制器“FS AUTO SENTRY-ES+”控制器，它所有的功能是由可编程控制器(PLC)来控制。
这些功能包含了安全保护停机，空压机排气量调节，控制及警告维护讯息指示等。
操作键盘及显示器、流程图提供操作人员方便的逻辑操作及显示功能。
在启动之前，按“复位”键，将控制器设定进入准备状态，空压机现在能够经由按任何一种操作模式键启动运转。
运转以后，操作模式可经由按其它操作模式键来更改，更改后的操作模式会显示在显示窗的右下方。
在正常运转情况下，任何时间按”停机”键将使空压机停止运转。
且油气桶压力会先被释放，然后电机停止转动。
“FS AUTO SENTRY-ES+”可接受其它控制器遥控操作。
当经由其它控制器控制时，显示器将显示“远程”。
当荧屏上有其它显示时，连续按“返回”键可回到（正常）状态。
在运转中，空压机能够经由持续按住数秒操作模式键来使得空压机空载。
将此键放开后，空压机控制功能会恢复。
油气桶内压力需低于0.35 BAR(5PSIG)，空压机才能够启动。
操作模式一般运转模式这种运转模式适用于在突然出现大量空压空气消耗或没有长期空车运转的工况，空压机控制系统会配合耗气量连续运转。
控制器设置于（容调）模式下，当消耗量降到低于空压机排量以下时，压力会升高，当压力升高到接近控制盘的设定压力时，ES+控制器会操作各电磁阀TVO（旋转阀打开）、TVC（旋转阀关闭）及IVO（进气阀打开）、IVC（进气阀关闭）来控制空压机的排气量与耗气量相匹配。
当耗气量变化时，控制器会相应地调节空压机，使其以最佳状态运转。
在一般及重负荷工况下，进气阀会保持全开状态，由旋转阀控制排气量。
在轻负荷工况下，旋转阀全开，而由进气阀控制排气量。
使用手册MLG系列矿用螺杆式移动空气压缩机北京复盛机械有限公司第一章售后服务介绍1.1 前言首先，感谢您选用复盛牌MLG（F）煤矿用螺杆式移动空气压缩机，希望它能很顺利地为您的生产作出贡献。
本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能安全、可靠、耐久地使用，所以在使用前，务请您在百忙中一定要花一些时间，详加阅读本使用手册以及电机、磁力起动器说明书，以便正确地使用保养。
如对本手册的内容有不了解之处，请您与本公司或就近的营业单位联系，我们一定竭诚为您服务。
谢谢您！1.2 服务内容1.2.1 一般售后服务1.服务内容与时效凡属本公司产品，不论使用年限，当接获来电或来函后，即可获得下列项目之服务：①新机试车②故障排除③回厂大修④洽购零件⑤疑难解答⑥抱怨处理2.保证期限机器在交货后保证一年（交货后十四个月之期限，或初次运转后十二个月之期限为本公司对售出机器之保证期限，二者间以先期满者为准），保证期限内如有因制造不良而发生故障，由本公司负责免费修理，唯请您遵照机器管理与使用规则妥为保养。
若在保证期限外，则酌收服务价格之零件费与工资。
1.2.2 巡回服务在保证期限内，主动派遣技术人员到贵矿做检查、解说之服务，以求防患于未然。
1.3 收货1．当您收到空压机时，请先检查是否合乎您所订的型式与规格。
2．根据随机器所附的成品出库单所列项目，查点数量是否相符。
3．机器与附件在运送过程中是否受损。
4．如有短缺或受损请将情况在成品出库单上注明，并请接洽本公司业务人员，将会给您圆满的解决。
第二章概述2.l 特点：螺杆压缩机因具有其它类型压缩机无可比拟的优越性，已成为现代压缩机的主流。
复盛牌螺杆式空压机（以下简称空压机），是根据我国环境条件而研制的新型设备，具有如下之显著特点：一、主机1、先进的齿型：采用台湾最具规模、设备最先进的压缩机厂家——复盛股份有限公司开发生产的最先进、效能比值领先世界各国厂家的第三代高效螺杆压缩机主机，其五对六专利齿形（美国专利No. 4. 890.992，英国专利No.2.230.563，日本专利No.2.008.216）齿间落差小，故回流损失小，比四对六齿形提高效率10~12 ％，省电25 ％。
复盛螺杆空压机控制器 （Z W机用）操作说明V1.0中山复盛机电有限公司2007-07-15一、按键流程介绍按键流程如下图1.1。
图4.1备注2：系统初始模式选择包括：查询、系统、参数、功能备注3：“查询”是空压机当前的状态信息，“系统”是该机组的设置情况。
“参数”是用户可修改的各项参数。
备注4：内容1、温度；压力显示。
内容2、各报警、故障项，包括：空气滤清使用寿命；水过滤器使用寿命；空气滤清器堵塞；水过滤器堵塞；排气高温报警；环境高温；环境低温；电机轴承加油；电机过流；压力传感器断线；温度传感器断线；排气高温停机；失水停机；主电机过载停机；风机过载停机；相序错误；压力过高停机；电压过高；电压过低；电流异常。
内容 3、电机的实时电压、电流。
内容4、 三滤时间：空气滤清器时间；水过滤器时间；润滑水换水时间。
(包括已用时间和剩余时间)内容5、 压力；加载压力；极限压力；星-三角时间；空久时间；报警温度；保护温度；风机启动温度；联控方式；机组编号；波特率。
内容6、空气滤清器更换时间参数设置；水过滤器更换时间参数设置；星-三角转换时间参数设置；空车过久停机时间参数设置；当前日期设置；当前时间设置；内容7、加载压力参数设置；卸载压力参数设置；风机启动温度；排气口高温报警值参数设置；排气口高温停机值参数设置；波特率参数设置；机组编号参数设置；极限压力参数设置；用户密码设置。
内容9、机组温度和压力的运行状态值。
二、空压机操作使用介绍3．1 开机和主页面控制器通电后，操作面板上电源信号灯亮，S T O P灯亮。
屏幕显示开机页面（图3.1.1）欢迎使用复盛牌螺杆空气压缩机图3.1.1五秒后系统自动进入自动补水页面自动补水页面屏幕提示是否需要自动补水。
按是进行补水，补水完毕进入缺省页面。
按否直接进入缺省页面。
运行时间:00000Hr 查询排气温度:000℃系统排气压力:0.00MPa 参数空压机停机中功能图3.1.2缺省页面（图3.1.2）屏幕第一行为累计运行时间；第二行为排气温度值；第三行为排气压力值；第四行为运行状态和故障报警。

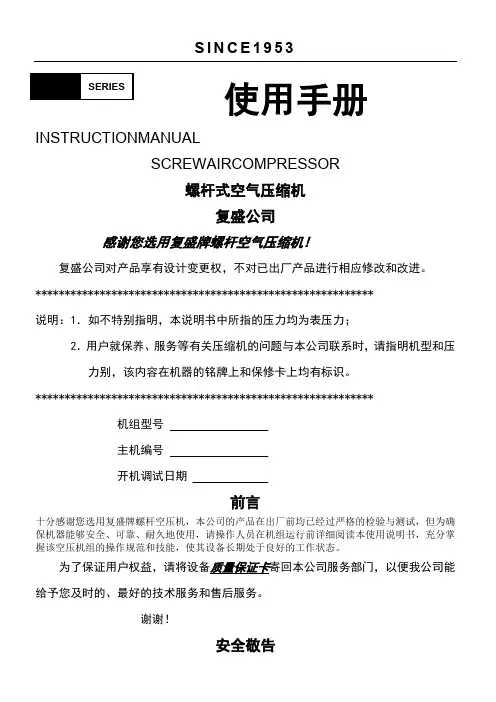

S I N C E1953SCREWAIRCOMPRESSOR螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。
**********************************************************说明：1．如不特别指明，本说明书中所指的压力均为表压力；2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。
**********************************************************机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。
为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。
谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**********************************************************安全注意事项：1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3. 新机调试，必须由本公司指定或认可的调试人员进行；4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。
开机时，应先通知机组周围人员注意安全；5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示方向运转；6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而烧坏；7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断电源，并作出显着警示标志；8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害；9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂；11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）；12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否则会引起系统积炭造成重大事故；13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂；14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内容，遵循说明书中的工作程序和安全注意事项及维护规范。

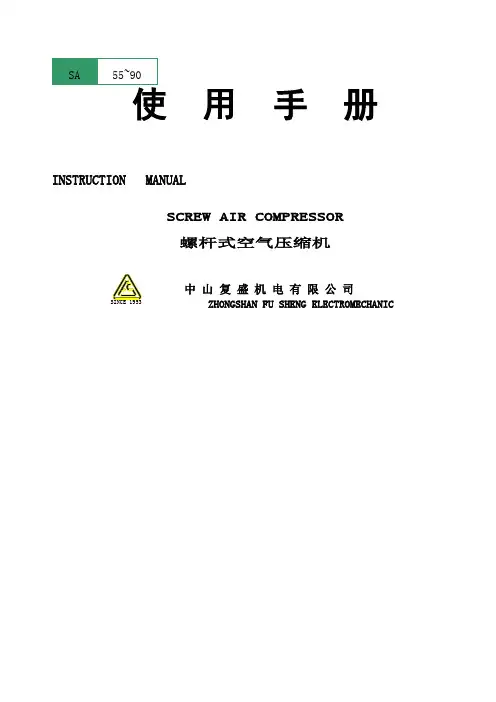

用手册INSTRUCTION MANUALSCREW AIR COMPRESSOR螺杆式空气压缩机中山复盛机电有限公司ZHONGSHAN FU SHENG ELECTROMECHANIC感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。
说明：1．如不特别指明，本说明书中所指的压力均为表压力；2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。
**************************************************************** 机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。
为了保证用户权益，请将设备用户档案反馈卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。
谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**************************************************************** 安全注意事项：1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，(空气开发选型适当，大约为空压机额定电流的～2倍,选型大小会导致频繁跳机,太大则会起不到保护作用)为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3. 新机调试，必须由本公司指定或认可的调试人员进行；4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。
sa375w-10k-t复盛空压机说明书开机前的准备工作：1、检查各零部件的联接是否有松动，如有松动，必须拧紧，以免工作中有漏油、漏气或其它事故发生。
2、检查各测量仪表时否有松动或损坏。
3、按电气原理图接好电器及地线。
对控制柜内的接线进行检查，避免由于运输原因造成的接线松动引起的故障。
4、检查压缩机的润滑油是否足够，若不够时，应予加足。
停机（或出厂时间）超过四个月以上未使用的机组，需往主机的加油口处加入3升左右的润滑油，防止起动时主机内无油。
加入主机的油应保证绝对清洁、无杂质。
5、收拾机组附近及放在机组上的一切无关物件。
压缩机的启动：1、合上机组供电电源开关（用户自备，并按机器总功率选铜芯软线接入电控柜），打开冷却水阀（水冷机组）。
2、将机组空气排出阀打开。
3、新安装的压缩机应检查旋转方向，方法是点动压缩机电机（时间应尽可能短），仔细观察电动机旋转方向是否符合规定的转向，如果转向不对请调换三相电源线的其中两条接线的位置。
点动压缩机方法如下：按下启动按钮，压缩机刚开始转动时，立刻按急停按钮停机，同时观察压缩机的旋转方向是否正确。
4、转向正确后，再启动压缩机使电动机达到额定转速，如有不正常响声，必须消除。
5、使压缩机进行正常运行，油罐内压力应很快升到0.2MPa，并保持在这一压力，排气温度应不大于100℃。
在这一工况下运转1～3分钟，按下加载/减荷键，压缩机进入正常工作。
压缩机运转中注意事项：1、压缩机运转工作后，应经常注意油面高度，如出现油位下降快，排出的压缩空气含油量大。
2、注意各仪表的指示读数是否在正常的范围内，气压应在额定压力范围内。
在压缩机吸气温度≤40℃时，排气温度应≤100℃。
3、当精油分离器及油过滤器进出口压差过大，控制器屏幕显示报警，压缩机仍可运转，但应及时更换新件，以免引起机器缺油造成烧机严重事故。
4、当排气温度过高，控制器屏幕显示报警时，主机自动停机，请查明原因并处理故障后，方可重新起动。
复盛GD螺杆空压机控制器使用说明1．控制器功能介绍本机配备了功能完善的GD监控器和控制元器件。
为确保机组的正常运行，操作人员必须熟悉监控器面板上的各种标记的含义，对面板上显示的参数和信号能做出正确的判断。
监控器通过大屏液晶 (LCD)显示机组的温度、压力、运行时间及工作状态。
操作人员可以通过监控器面板上的键盘来控制压缩机，设定控制参数，显示需要的参数。
系统图上的指示灯反映各显示参数所处的位置（参照图1.1）。
红灯点亮表示重故障报警，黄等点亮表示轻故障报警。
排气温度T1：000 ℃显示排气压力P1：0. 00 Mpa 查询运行总时间：00000 H 参数空压机停机中图1.1２．控制器键盘介绍――手动停机及消除报警信号。
――启动运行空压机并可从停机、低用量运行状态、自动运行状态切换到一般运行状态。
――启动运行空压机并可从停机、一般运行状态、自动运行状态切换到低用量运行状态。
――启动运行空压机并可从停机、一般运行状态、低用量运行状态切换到自动运行状态。
――可实现多台空压机联控功能(此功能需升级才能使用)――在密码输入和参数修改状态增加设定值。
设定范围0~9，设定递增单位1。
――在密码输入和参数修改状态增加设定值。
设定范围9~0，设定递减单位1。
――在密码输入和参数修改状态循环右移设定位。
――在密码输入和参数修改状态循环左移设定位。
――在密码输入和参数修改后确认设定值，马达测试。
――此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。
如对应菜单为“显示”，按下此键后会进入显示包含的下级菜单。
――此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。
如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。
――此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。
如对应菜单为“参数”，按下此键后会进入参数包含的下级菜单。
――此键为液晶显示右方由上至下第四键，可对相应液晶显示内容进行操作。
sa132w空压机复盛说明书1.sa132w空压机复盛安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2.sa132w空压机复盛引到空压机的供电线径必须与其功率匹配(要考虑电线长度所引起的压降)并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3.新机调试，必须由本公司指定或认可的调试人员进行；4.sa132w空压机复盛开机前应确认机组内无人，并检查是否有遗留物品和工具，关.上机组门。
开机时，应先通知机组周围人员注意安全；5.sa132w空压机复盛第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示方向运转；6.空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而烧坏；7.sa132w空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断电源，并作出显警示标志；8.sa132w空压机复盛压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害；9.sa132w空压机复盛停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；10.清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂；11.sa132w空压机复盛空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定(--般每年检验一次；12.sa132w空压机的零配件必须是正厂提供，其螺杆油必须为本公司指.定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否则会引起系统积炭造成重大事故；13.冬季sa132w空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂；14.sa132w空压机组应由固定人员操作，操作人员应通读并理解本说明书内容，遵循说明书中的工作程序和安全注意事项及维护规范。
复盛螺杆空压机控制器使用说明及参数设定[复盛空压机] [复盛空压机] [2012-05-18]一显示面板及指示参见下图，本系列机组采用LCD中英文显示控制面板，具备高集成度，高可靠性，全方位控制、保护功能，并可通过RS-485通信接口进行联机控制。
其面板按钮含义如下：电源指示灯——当空压机上电时，该灯亮起，表示机组电源已接通。
ON——起动、运行键：按此键可起动电机运行，此时除了电源指示灯外，运行指示灯亮，表示机组正在运行。
OFF——停机、指示键：按此键停止电机运行，同时指示灯亮，表示机组停机。
F1——功能键：此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。
例如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。
F2——功能键：此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。
例如对应菜单为“参数”，按下此键后会进入系统包含的下级菜单。
F3——功能键：此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。
例如对应菜单为“诊断”，按下此键后会进入参数包含的下级菜单。
F4——功能键：此键为液晶显示右方由上至下第四键，可对相应液晶显示内容进行操作。
例如对应菜单为“功能”，按下此键后会进入功能包含的下级菜单。
紧停/复位——此按钮在紧急情况按下，或者在不允许开机情况下按下，切断交流电源，此时按“启动键”空压机控制器不响应。
报警灯——当空压机出现非停机轻故障时，该灯亮起，表示机组需要检查、维护。
故障灯——当空压机出现重故障停机时，该灯亮起，此时操作人员应彻底检查机组，查找故障原因。
远控灯——当空压机处于远控状态时，该灯亮起，此时即时机组处于停机状态，也不得对机组进行任何维修，维护工作，避免设备和人身重大伤害事故。
空久灯——当空压机处于空久停机状态时，该灯亮起，在此状态下，机组可能会随时启动，操作人员不得对机组进行维修，维护工作。
备用灯——备用。
安全保护装置及系统本系列机组配备了压力保护，温度保护，相序保护和过载保护装置，用来在不同情况下确保整机的正常运转和设备、人身安全。
复盛螺杆空压机控制器使用说明及参数设定[复盛空压机] [复盛空压机] [2012-05-18]一显示面板及指示参见下图，本系列机组采用LCD中英文显示控制面板，具备高集成度，高可靠性，全方位控制、保护功能，并可通过RS-485通信接口进行联机控制。
其面板按钮含义如下：电源指示灯——当空压机上电时，该灯亮起，表示机组电源已接通。
ON——起动、运行键：按此键可起动电机运行，此时除了电源指示灯外，运行指示灯亮，表示机组正在运行。
OFF——停机、指示键：按此键停止电机运行，同时指示灯亮，表示机组停机。
F1——功能键：此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。
例如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。
F2——功能键：此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。
例如对应菜单为“参数”，按下此键后会进入系统包含的下级菜单。
F3——功能键：此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。
例如对应菜单为“诊断”，按下此键后会进入参数包含的下级菜单。
F4——功能键：此键为液晶显示右方由上至下第四键，可对相应液晶显示内容进行操作。
例如对应菜单为“功能”，按下此键后会进入功能包含的下级菜单。
紧停/复位——此按钮在紧急情况按下，或者在不允许开机情况下按下，切断交流电源，此时按“启动键”空压机控制器不响应。
报警灯——当空压机出现非停机轻故障时，该灯亮起，表示机组需要检查、维护。
故障灯——当空压机出现重故障停机时，该灯亮起，此时操作人员应彻底检查机组，查找故障原因。
远控灯——当空压机处于远控状态时，该灯亮起，此时即时机组处于停机状态，也不得对机组进行任何维修，维护工作，避免设备和人身重大伤害事故。
空久灯——当空压机处于空久停机状态时，该灯亮起，在此状态下，机组可能会随时启动，操作人员不得对机组进行维修，维护工作。
备用灯——备用。
安全保护装置及系统本系列机组配备了压力保护，温度保护，相序保护和过载保护装置，用来在不同情况下确保整机的正常运转和设备、人身安全。
SINCE 1953高效节能型SA-220、250螺杆空气空压机控制系统使用说明书(中文液晶显示PLC控制)复盛实业（上海）有限公司(2002年10月)“FS AUTO SENTRY-ES+”控制器“FS AUTO SENTRY-ES+”控制器，它所有的功能是由可编程控制器(PLC)来控制。
这些功能包含了安全保护停机，空压机排气量调节，控制及警告维护讯息指示等。
操作键盘及显示器、流程图提供操作人员方便的逻辑操作及显示功能。
在启动之前，按“复位”键，将控制器设定进入准备状态，空压机现在可以经由按任何一种操作模式键启动运转。
运转以后，操作模式可经由按其它操作模式键来更改，更改后的操作模式会显示在显示窗的右下方。
在正常运转情况下，任何时间按”停机”键将使空压机停止运转。
且油气桶压力会先被释放，然后电机停止转动。
“FS AUTO SENTRY-ES+”可接受其他控制器遥控操作。
当经由其他控制器控制时，显示器将显示“远程”。
当荧屏上有其他显示时，连续按“返回”键可回到（正常）状态。
在运转中，空压机可以经由持续按住数秒操作模式键来使得空压机空载。
将此键放开后，空压机控制功能会恢复。
油气桶内压力需低于0.35 BAR(5PSIG)，空压机才可以启动。
操作模式一般运转模式这种运转模式适用于在突然出现大量空压空气消耗或没有长期空车运转的工况，空压机控制系统会配合耗气量连续运转。
控制器设置于（容调）模式下，当消耗量降到低于空压机排量以下时，压力会升高，当压力升高到接近控制盘的设定压力时， ES+控制器会操作各电磁阀TVO（旋转阀打开）、TVC（旋转阀关闭）及IVO（进气阀打开）、IVC（进气阀关闭）来控制空压机的排气量与耗气量相匹配。
当耗气量变化时，控制器会相应地调节空压机，使其以最佳状态运转。
在一般及重负荷工况下，进气阀会保持全开状态，由旋转阀控制排气量。
在轻负荷工况下，旋转阀全开，而由进气阀控制排气量。
在极轻负荷工况下，空压机会空车，但油气桶内空压空气不泄放。
只要低于下限设定压力，空压机会再次加载。
控制器会保持排气压力在设定压力范围内。
如果控制器被设定为空/重车模式，控制器会提供全量输出，直到系统压力升至设定压力。
然后它会空车，停止输出空压空气至系统（但油气桶内的空气不泄放）。
当系统压力降至下限设定压力时，空压机将重新全负荷加载。
低用量运转模式低用量运转模式是空车运转时由降低油气桶内压力的方式来减少动力消耗。
此模式适用于带有一适量的气量存储装置或运转时经常空车的工况。
但必须避免马达较频繁的启动和停止。
在较大负荷的工况下，此模式与上述的连续一般运转功能相同。
在气量需求较少时，控制器会打开泄放阀，并且将进气阀全部关闭以降低马达负载，同时会启动计时器倒记时。
在此期间，控制压力源是来自系统压力。
如因系统耗气量增加而导致气体压力降至下限设定压力时，泄放阀关闭且控制器动作以维持系统压力在设定压力值附近。
在计时器倒记时尚未完成前，不允许泄放。
此过程是为避免空压机在一般负载时可能产生的频繁泄放及再次充压所需的能量损耗。
计时器的调节范围为5至20分钟。
自动运转模式此模式提供自动启动及计时停机，适合于长期空车运转状况（如夜班或周末等），并配有足够的气体存储设备以满足少量空气消耗的工况。
在中等消耗及大量消耗的工况下，此功能与低用量运转模式相同。
自动运转模式的计时器调节范围是5至20分钟。
在此期间若气量消耗甚少，空压机处于空车状态，马达会完全停止，以节约动力损耗。
控制器会保持此状况直至压力降低为止。
这是一般大多数用户选择使用的模式。
因为它会根据不同的气量消耗状况来选择最经济的运转方式。
联控运行模式此模式提供了空压机之间的通讯及控制，以达到所需的最经济运转方式。
此功能最适用于有足够的储存容量及不同负载，空压机会依联控柜的远程操作命令运转，辅机会依其顺序依次自动运转(最多7台)。
联控功能请参考有关联控柜资料。
控制器之间的讯息传达经由连接在控制器线路板上的双绞线通讯屏蔽电缆。
在此模式下，显示器会指示该空压机机处在远程位置。
ES+控制器荧屏显示在键盘上方的显示器是用来提供给操作者有关空压机的运转讯息。
如果跳机状况发生时，显示器会指示原因。
正常运转时，显示器会显示系统压力、空压机排气温度、总运转时数及操作模式。
其他讯息可按显示器上所示按键操作。
其他显示讯息如下：按查询键可显示:1. 油气分离器入口压力2. 油细分离器压差3. 空压机运转电流4. 油气桶及油细分离器出口温度5. 压力设定值6. 排气温度报警值7. 总运转时数8. 总负载时数9. 润滑油、空气滤清器、油过滤器、油细分离器使用时间10.距下次保养时间11.某一类故障最后一次发生时的时间12.故障发生的次数如因控制器的保护项目动作并跳机时，红色的跳机灯会亮起，显示器会显示跳机原因。
警告维护讯息ES+控制器会在需要维修时显示维修讯息，但并不停机。
有一些项目属一般定期维护保养，目的是用来提醒并进行维护。
其他状况可能降低空压机性能。
讯息会不断显示，直到维护完毕，按相应项目的“时间复零”键为止。
在空压机运转时，按“复位”或“返回”键可解除警示。
按“停止”键使空压机停机。
空压机停机后，将电源关掉再进行维修。
维修后，将电源接通并依“设置”章节内容进行设定。
保护装置ES+控制器依下列所述装置所侦测到的故障而停机。
一般性故障会先卸载后再停机。
停机时会出现停机讯息。
如故障原因持续存在，故障灯会持续亮着，或开始闪烁直至故障排除后。
如欲继续运转，故障的原因必须被排除，并且按“复位”键将控制器复位。
马达保护装置依据不同电压要求的热过载保护器已装在马达启动盘上。
那是三组适当规格的过载保护器。
注意Y-Δ启动时，马达铭牌电流必须乘以0.577。
过载继电器动作跳机时，显示器会显示。
按下过载继电器本身的复位钮将过载继电器复位，此时控制器亦必须按“复位”键复位。
量测马达电压及电流来找出电流过高的原因。
接触器线圈及接点动作情形都将被侦测，且运转中出错时会导致跳机，同时控制面板显示“接触器”故障。
排气温度过高空压机排气高温保护是经由装在空压机排气弯头上的温度传感器感测。
ES+控制器在排气温度达到1070C或温度急剧上升时，控制空压机停机。
同时，油气桶及油细分离器的温度也将被监测并提供高温跳机保护。
温度探针开路或短路的故障会显示。
油细分离器压差ES+控制器持续侦测油细分离器压差。
如超过1BAR(15PSID)时，空压机停机。
运转中，在查询中可查询压降数值。
此项检查应在空压机全量输出时进行。
在此跳机之前会出现维修讯息。
排气压力过高ES+控制器在侦测到油气桶或系统压力太高时，会开始进行卸载及排放动作。
如果不成功的话会停机。
如果侦测到压力传感器故障及归零调整不正确的话，也会停机。
显示器会告知产生高压及传感器故障的位置。
检查调整是否正确及所有接点是否锁紧。
油压过低ES+控制器在空压机负载时，如侦测到油压不足会停机。
如果这种情况发生时，请检查电磁阀的电路及管路。
紧急停机按钮按紧急停机按钮可使空压机及控制器紧急停止。
如需再启动，先将紧急停机按钮拉起并将控制器复位。
此钮仅适用于紧急停止。
正常停机时，应使用面板上的“停机”键。
电力故障电力故障发生后，控制器会停留在停机状态。
电流传感器故障用在ES+控制器上的电流传感器之功能是用来作为运转调节及维护指示用。
只有当控制器侦测到异常状况时才会停机。
ES+控制器的设置方式说明主设置画面控制参数设定时间参数设定1.压力值设定 1.标准时间设定2.排气温度设定 2.自动/低用量运行停机时间3.风冷、水冷机组选择 3.润滑油使用时间（换油时间）4.风机启动温度设定 4.空气滤清器使用时间(换空滤时间)5.电机额定电流设定 5.油过滤器使用时间(换油滤时间)6.电机服务系数设定 6.油细分离器使用时间(换油细分离器时间)7.容调/空重车控制选择 7.整机保养时间8.星-三角启动转换时间设定 8.便用时间复零9.压力传感器校零设定流程所有的按键是触摸型的。
依照画面提示操作。
如需数值输入及更正，则触摸相应的数值显示部分，显示器会跳出一个数值键盘。
触摸相应的数字，输入正确的数值后，触摸“ENT”键完成一个数值的输入。
如输入了一个错误的数值，触摸“CLR”键后，再重复上述输入数值程序。
压力设定完成数值输入后，必须触摸“确认”键确认，不然，则输入不会送至控制器。
“返回”键是返回上一级菜单运转条件设定1.星-三角转换时间:启动时，空压机空载运转。
这是为了配合空压机采用Y-Δ启动器。
此时设定是按照马达由启动至全速运转所需要的时间。
一般全压启动时设3秒，Y-Δ启动时设7-9秒。
如果外接一组降压启动器时，此设定须较启动盘内部计时器多1-2秒。
2.压力设定:显示器上行显示“压力设定上限”，下行会显示“压力设定下限”值，设定压力上限须依空压机铭牌上工作压力来设定。
不论任何情形，此压力设定不得高于空压机铭牌上所示压力。
如果需要，可降低压力设定值，以减少动力消耗。
3.自动/低用量运行停机时间:显示器上行是“自动运行停机时间”(自动时间)，后面会显示5-20分钟。
出厂设定是10分钟。
此项功能是防止马达启动频繁，且提供马达停止前的冷却。
显示器下行是“低用量运行停机时间”(排放时间)，后面会显示5-20分钟。
出厂设定是10分钟。
这设定是空压机两次排放之间的最少时间周期。
如空压机负载周期较短时，加长此设定可减少不必要的排放。
4.容调/空重车控制选择: (进气阀控制模式)一般运转时选择“(容调)，如果空气桶够大，且工作压差较大时，可选择(空/重车)模式。
维修调整1.如果任何维修讯息出现时，其内容会显示在显示器上。
选择“返回”键，会回到主画面。
当维修讯息返回后，计时器不会复位，而维修讯息会在机器再运转的短时间内再次出现。
提示画面出现后，请依据画面提示维修。
维修完毕后，选择相应的(时间复零)键复零。
而维修讯息会在下一次维修时间到时提示。
2.“使用时间”输入时，请参照空压机使用手册说明，输入相应的使用时间。
以上完成维修调整步骤。
其他控制功能容调/空重车是控制器提供的操作功能来配合不同用途及空气消耗量。
当设定在容调时，只要系统压力低于启动压力，空压机会启动运转并负载。
不论空气消耗量大或小，排气压力会由控制旋转阀或进气阀的方式自动调节并使其控制在设定压力附近。
进气阀与旋转阀的配合为最有效控制。
在用气量很小，甚至是零消耗时，空压机会选择空载，泄放的运转方式，甚至停止运转。
这是一般空压机的操作方式，且几乎被所有同行采用。
当设定在空重车时，只要系统压力低于启动压力，空压机会启动运转并加载。
当升到设定值时，空压机空车运转，如果排放计时器尚未到达时，系统压力降至启动压力会再加载。
如果排放计时到达时，排放动作开始将油气桶压力降低，当系统压力降至启动压力时，空压机再加载。
