网络计划图的绘制与计算(经典)

网络计划图怎么画首先，我们需要明确网络计划图的基本概念。

网络计划图是一种图形化的项目进度计划表，它由一系列活动节点和这些节点之间的依赖关系组成。

每个活动节点代表一个具体的任务，而节点之间的箭头表示任务之间的先后顺序和依赖关系。

接下来，我们需要确定项目的关键活动和里程碑。

关键活动是指在没有延误的情况下，可以确保整个项目按时完成的活动，而里程碑则是项目中的重要节点，通常用来标志阶段性的成果或里程碑事件。

然后，我们可以使用专业的项目管理软件或者绘图工具来绘制网络计划图。

在绘制过程中，需要按照以下步骤进行：1. 绘制活动节点，首先，我们需要列出项目中所有的任务，并为每个任务创建一个活动节点。

在节点上标注任务的名称和持续时间。

2. 连接活动节点，根据任务之间的依赖关系，使用箭头将活动节点连接起来，形成一个流程图。

箭头的方向表示任务的先后顺序，箭头上的数字表示任务的持续时间。

3. 确定关键路径，通过计算各个活动的最早开始时间、最晚开始时间和总时差，可以确定项目的关键路径。

关键路径上的活动是整个项目进度的关键，需要特别关注和管理。

4. 添加资源分配信息，在网络计划图中，可以添加资源分配的信息，以便团队成员了解任务的负责人和资源情况。

5. 更新和调整，在项目实施过程中，网络计划图需要不断更新和调整，以反映实际的进度和资源情况，确保项目按时完成。

绘制网络计划图需要一定的项目管理知识和技能，同时也需要对项目的整体进度和资源情况有清晰的认识。

在实际操作中，可以根据项目的具体情况和需求进行适当的调整和定制，以确保网络计划图的准确性和实用性。

总的来说，网络计划图的绘制是项目管理中非常重要的一环，它可以帮助团队成员清晰地了解项目的进度和资源分配情况，从而更好地协调和管理项目。

希望本文介绍的网络计划图绘制方法对大家有所帮助，谢谢阅读！。

项目管理进度计划计算方法--网络图法一、双代号网络图的概念如果用一条箭线来表示一项工作，将工作的名称写在箭线上方，完成该项工作所需要的时间注在箭线下方，箭尾表示工作的开始，箭头表示工作的结束，在箭头和箭尾处分别画上圆圈并加以编号，称为双代号。

双代号网络图的组成——工作（箭线）、节点、路径工作（箭线）是指一项需要消耗人力、物力和时间的具体活动过程，也称工序、作业，用箭线表示工作。

（一）箭线(1)一根箭线表示一项工作或表示一个施工过程。

(2)一根箭线表示一项工作所消耗的时间和资源，分别用数字标注在箭线的下方和上方。

(3)在无时间座标的网络图中，箭线的长度不代表时间的长短，画图时原则上是任意的，(4)箭线的方向表示工作进行的方向和前进的路线，箭尾表示工作的开始，箭头表示工作的结束。

(5)箭线可以画成直线、折线。

1、双代号网络图中工作的性质双代号网络图中的工作可分为实工作和虚工作。

双代号网络图中表示一项工作的基本形式双代号网络图中虚工作的表达形式虚工作在双代号网络图中起着正确表达工序间逻辑关系的重要作用2.双代号网络图中工作间的关系双代号网络图中工作间有紧前工作、紧后工作和平行工作三种关系。

1. 紧前工作：紧排在本工作之前的工作称为本工作的紧前工作。

2. 紧后工作：紧排在本工作之后的工作称为本工作的紧后工作。

本工作和紧后工作之间可能有虚工作。

3. 平行工作：可与本工作同时进行称为本工作的平行工作。

（二）节点和编号在双代号网络图中，节点用圆圈“○” 表示。

它表示一项工作的开始时刻或结束时刻，是工作的连接点。

节点不需要消耗时间和资源。

1.节点的分类（圆圈）一项网络计划的第一个节点，称为该项网络计划的起始节点，它是整个项目计划的开始节点；一项网络计划的最后一个节点，称为终点节点，表示一项计划的结束。

其余节点称为中间节点。

2.节点编号（圆圈里的数字）为了便于网络图的检查和计算，需对网络图各节点进行编号。

节点编号的基本规则：(1) 节点编号必须满足二条基本规则：1.箭头节点编号大于箭尾节点编号，因此节点编号顺序是：箭尾节点编号在前，箭头节点编号在后，凡是箭尾节点没编号，箭头节点不能编号；2.在一个网络图中，所有节点不能出现重复编号，编号的号码按自然数顺序进行。

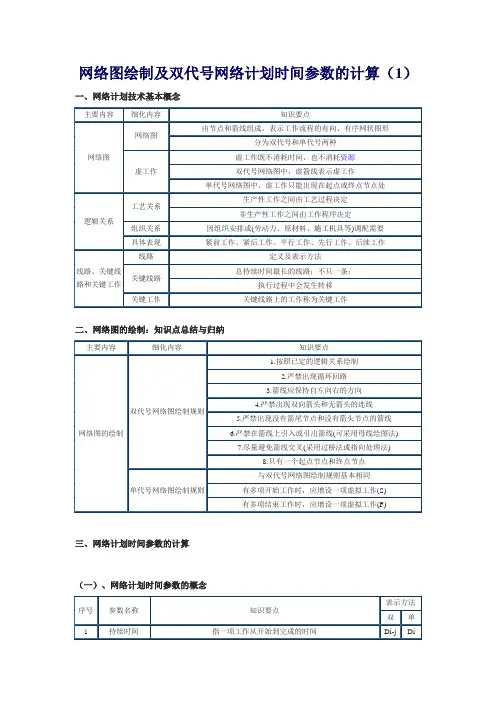

网络图绘制及双代号网络计划时间参数的计算（1）一、网络计划技术基本概念二、网络图的绘制：知识点总结与归纳三、网络计划时间参数的计算（一）、网络计划时间参数的概念（二）、双代号网络计划时间参数的计算双代号网络计划的时间参数既可以按工作计算，也可以按节点计算。

A．按工作计算法所谓按工作计算法，就是以网络计划中的工作为对象，直接计算各项工作的时间参数。

这些时间参数包括：工作的最早开始时间和最早完成时间、工作的最迟开始时间和最迟完成时间、工作的总时差和自由时差。

此外，还应计算网络计划的计算工期。

为了简化计算，网络计划时间参数中的开始时间和完成时间都应以时间单位的终了时刻为标准。

如第3天开始即是指第3天终了(下班)时刻开始，实际上是第4天上班时刻才开始；第5天完成即是指第5天终了(下班)时刻完成。

下面是按工作计算法计算时间参数的过程。

1．计算工作的最早开始时间和最早完成时间工作最早开始时间和最早完成时间的计算应从网络计划的起点节点开始，顺着箭线方向依次进行。

其计算步骤如下：(1)以网络计划起点节点为开始节点的工作，当未规定其最早开始时间时，其最早开始时间为零。

(2)工作的最早完成时间可利用公式(3—3)进行计算：EFi-J=ESi-j+Di—j (3—3)(3)其他工作的最早开始时间应等于其紧前工作最早完成时间的最大值。

(4)网络计划的计算工期应等于以网络计划终点节点为完成节点的工作的最早完成时间的最大值。

2．确定网络计划的计划工期网络计划的计划工期应按公式(3—1)或公式(3—2)确定。

①当已规定了要求工期时，计划工期不应超过要求工期，即：Tp≤Tr (3—1)②当未规定要求工期时，可令计划工期等于计算工期，即：Tp=Tc (3—2)3．计算工作的最迟完成时间和最迟开始时间工作最迟完成时间和最迟开始时间的计算应从网络计划的终点节点开始，逆着箭线方向依次进行。

其计算步骤如下：(1)以网络计划终点节点为完成节点的工作，其最迟完成时间等于网络计划的计划工期。

网络计划图网络计划图是一种以图表的形式展示项目工作内容、工作流程、工作时间和依赖关系的工具。

它是项目管理中常用的一种工具，可以帮助项目经理更好地组织和控制项目进度。

网络计划图通常由活动节点（activity node）和箭线（arrow）组成。

活动节点表示项目中的各项具体工作，箭线表示各项工作之间的依赖关系和流程顺序。

通过网络计划图，可以清晰地了解项目的总体进展情况，确定项目的关键路径（critical path），并根据关键路径来安排资源、分配工作、控制进度。

网络计划图的制作过程主要包括以下几个步骤：1. 确定项目的工作内容：将项目划分为若干个可管理的活动，并确定每个活动的工作内容、工作量和工作顺序。

2. 绘制网络计划图：根据项目的工作内容和工作顺序，以活动节点和箭线的形式在纸上或计算机上绘制网络计划图。

活动节点表示项目中的具体工作，箭线表示各项工作之间的依赖关系。

3. 确定活动的工期和关系：为每个活动确定工期，并确定每个活动之间的依赖关系，即确定箭线的箭头方向。

4. 确定关键路径：计算每个活动的最早开始时间（ES）和最早完成时间（EF），以及最晚开始时间（LS）和最晚完成时间（LF），并确定项目的关键路径。

5. 安排资源和分配工作：根据项目的关键路径，合理安排资源，分配工作。

6. 控制进度：根据网络计划图，及时记录和跟踪项目的进展情况，推动工作的顺利进行。

通过网络计划图，项目经理可以全面了解项目的总体进展情况，及时发现和解决问题，确保项目按计划高质量地完成。

同时，网络计划图也可以帮助项目团队成员明确各自的工作内容和时间要求，提高团队工作效率。

网络计划图是现代项目管理中必不可少的工具，它将项目工作内容、工作流程、工作时间和依赖关系集中在一张图表上，为项目管理提供了直观、简洁和清晰的展示方式。

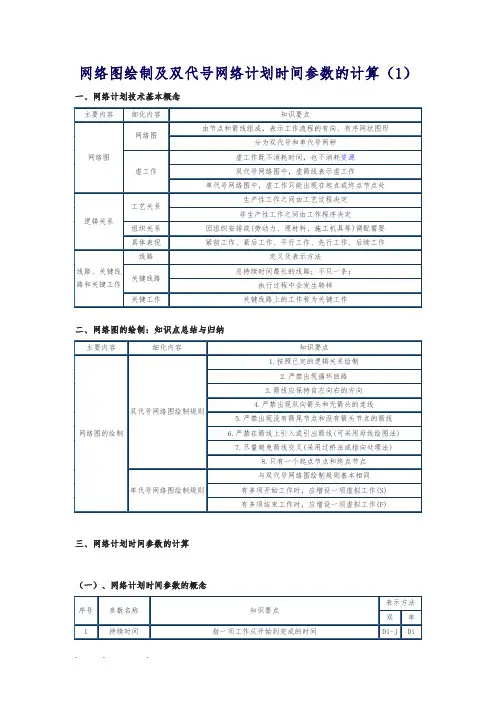

网络图绘制及双代号网络计划时间参数的计算（1）一、网络计划技术基本概念二、网络图的绘制：知识点总结与归纳三、网络计划时间参数的计算（一）、网络计划时间参数的概念（二）、双代号网络计划时间参数的计算双代号网络计划的时间参数既可以按工作计算，也可以按节点计算。

A．按工作计算法所谓按工作计算法，就是以网络计划中的工作为对象，直接计算各项工作的时间参数。

这些时间参数包括：工作的最早开始时间和最早完成时间、工作的最迟开始时间和最迟完成时间、工作的总时差和自由时差。

此外，还应计算网络计划的计算工期。

为了简化计算，网络计划时间参数中的开始时间和完成时间都应以时间单位的终了时刻为标准。

如第3天开始即是指第3天终了(下班)时刻开始，实际上是第4天上班时刻才开始；第5天完成即是指第5天终了(下班)时刻完成。

下面是按工作计算法计算时间参数的过程。

1．计算工作的最早开始时间和最早完成时间工作最早开始时间和最早完成时间的计算应从网络计划的起点节点开始，顺着箭线方向依次进行。

其计算步骤如下：(1)以网络计划起点节点为开始节点的工作，当未规定其最早开始时间时，其最早开始时间为零。

(2)工作的最早完成时间可利用公式(3—3)进行计算：EFi-J=ESi-j+Di—j (3—3)(3)其他工作的最早开始时间应等于其紧前工作最早完成时间的最大值。

(4)网络计划的计算工期应等于以网络计划终点节点为完成节点的工作的最早完成时间的最大值。

2．确定网络计划的计划工期网络计划的计划工期应按公式(3—1)或公式(3—2)确定。

①当已规定了要求工期时，计划工期不应超过要求工期，即：Tp≤Tr(3—1)②当未规定要求工期时，可令计划工期等于计算工期，即：Tp=Tc(3—2)3．计算工作的最迟完成时间和最迟开始时间工作最迟完成时间和最迟开始时间的计算应从网络计划的终点节点开始，逆着箭线方向依次进行。

其计算步骤如下：(1)以网络计划终点节点为完成节点的工作，其最迟完成时间等于网络计划的计划工期。

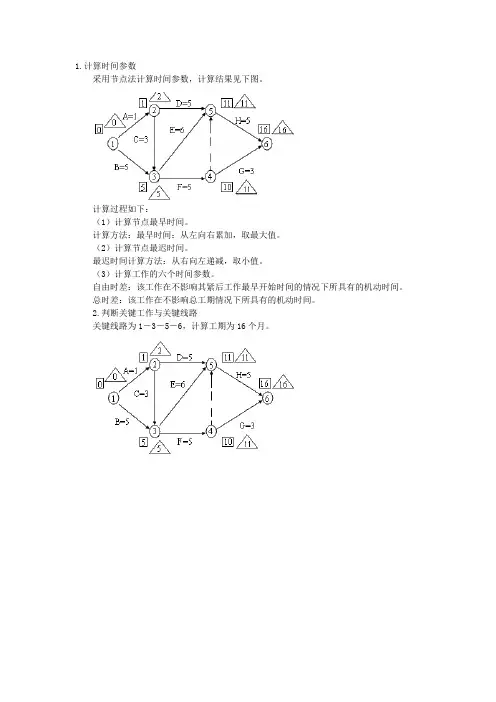

双代号网络计划各参数的计算双代号网络计划在工程中应用最为广泛，其时间参数计算的目的在于通过计算各项工作的时间参数，确定网络计划的关键工作、关键线路和计算工期，为网络计划的优化、调整和执行提供明确的时间参数。

双代号网络计划时间参数的计算方法很多，一般常用的有按工作计算法和按节点计算法进行计算。

一、双代号网络计划的几个基本概念1.箭线（工作）：箭线的箭尾节点i表示工作的开始，箭头节点j表示工作的完成。

工作名称ABC标注在箭线上方、所需要的持续时间标注在箭线下方。

由于一项工作需要一条箭线和剪头剪尾两个圆圈号码表示，这也就是双代号网络计划名称的由来。

箭线分为实箭线（占用时间也消耗资源）、虚箭线（不占用时间、也不消耗资源，仅表示逻辑关系）。

双代号网络图中，将工作用i-j表示。

紧排在本工作之前的工作称为紧前工作。

紧排在本工作之后的工作称为紧后工作。

与之平行进行的工作称为平行工作。

2.节点（结点，事件）：它是网络计划中箭线之间的连接点。

分为起点节点（网络图的第一个节点，只有外向箭线）、终点节点（网络图的最后一个节点，只有内向箭线）、中间节点（内向外向箭线都有）。

节点用圆圈表示，并标注编号。

3.线路：从起点开始，沿箭头方向顺序通过一系列箭线和节点，最后到达终点节点的通路。

一般网络图有多条线路，其中总时间最长的称为关键路线，常用双线或粗线标注。

其他称为非关键线路。

二、时间参数的概念及符号1.工作持续时间（D i-j）:是一项工作从开始到完成的时间。

2.工期（T）：泛指完成任务所需要的时间，一般有以下三种：（1）计算工期，根据网络计划时间参数计算出来的工期，用T c表示；（2）要求工期，任务委托人所要求的工期，用T r表示；（3）计划工期，根据要求工期和计算工期所确定的作为实施目标的工期，用T p表示。

计划工期应按如下情况分别确定：当已规定了要求工期T r时，T p≦T r当未规定要求工期时，T p=T c3.网络计划中工作的六个时间参数（1）最早开始时间（ES i-j），指在各紧前工作全部完成后，工作i-j有可能开始的最早时刻。

双代号网络计划各参数的计算双代号网络计划在工程中应用最为广泛,其时间参数计算的目的在于通过计算各项工作的时间参数,确定网络计划的关键工作、关键线路与计算工期,为网络计划的优化、调整与执行提供明确的时间参数。

双代号网络计划时间参数的计算方法很多,一般常用的有按工作计算法与按节点计算法进行计算。

一、双代号网络计划的几个基本概念1.箭线(工作):箭线的箭尾节点i表示工作的开始, 箭头节点j表示工作的完成。

工作名称ABC标注在箭线上方、所需要的持续时间标注在箭线下方。

由于一项工作需要一条箭线与剪头剪尾两个圆圈号码表示,这也就就是双代号网络计划名称的由来。

箭线分为实箭线(占用时间也消耗资源)、虚箭线(不占用时间、也不消耗资源,仅表示逻辑关系)。

双代号网络图中,将工作用i-j表示。

紧排在本工作之前的工作称为紧前工作。

紧排在本工作之后的工作称为紧后工作。

与之平行进行的工作称为平行工作。

2.节点(结点,事件):它就是网络计划中箭线之间的连接点。

分为起点节点(网络图的第一个节点,只有外向箭线)、终点节点(网络图的最后一个节点,只有内向箭线)、中间节点(内向外向箭线都有)。

节点用圆圈表示,并标注编号。

3.线路:从起点开始,沿箭头方向顺序通过一系列箭线与节点,最后到达终点节点的通路。

一般网络图有多条线路,其中总时间最长的称为关键路线,常用双线或粗线标注。

其她称为非关键线路。

二、时间参数的概念及符号1.工作持续时间(D i-j):就是一项工作从开始到完成的时间。

2.工期(T):泛指完成任务所需要的时间,一般有以下三种:（1）计算工期,根据网络计划时间参数计算出来的工期,用T c表示;（2）要求工期,任务委托人所要求的工期,用T r表示;（3）计划工期,根据要求工期与计算工期所确定的作为实施目标的工期,用T p表示。

计划工期应按如下情况分别确定:当已规定了要求工期T r时,T p≦T r当未规定要求工期时,T p=T c3.网络计划中工作的六个时间参数（1）最早开始时间(ES i-j),指在各紧前工作全部完成后,工作i-j有可能开始的最早时刻。
