绘制网络图的方法
绘制网络图的方法有很多种，以下是一些常用的方法：
1. 手绘：使用纸和笔，在纸上绘制节点和连接线来表示网络图。
2. 绘图工具：使用绘图软件，如Microsoft PowerPoint、Visio、Photoshop 等，在软件中使用形状和线条工具来绘制网络图。
3. 网络图生成器：使用在线网络图生成器，如draw.io、Lucidchart等，这些工具提供了预定义的网络图形状和连接线，用户只需要拖拽和连接这些元素就可以绘制网络图。
4. 编程语言：使用编程语言来绘制网络图，如Python中的networkx库、R中的igraph库等。
使用这些库，可以根据自己的需求自定义网络图的形状、布局和样式。
5. 可视化工具：使用可视化工具，如Gephi、Cytoscape等。
这些工具提供了强大的网络图分析和可视化功能，可以进行复杂的网络分析和定制化的可视化展示。
根据不同的需求和技术水平，选择合适的方法来绘制网络图。
画网络计划图的技巧运筹学网络计划图是一种用于表示和管理项目进度的工具，它可以帮助项目经理有效地安排任务、确定关键路径和进行资源分配。
以下是一些绘制网络计划图的技巧，运筹学是其中一种方法：1. 制定项目目标和工作分解结构：在绘制网络计划图之前，首先需要确定项目的整体目标，并将其细分为可管理的工作包或任务。
这可以通过编制工作分解结构（Work Breakdown Structure，简称WBS）来完成。
2. 识别任务间的依赖关系：在绘制网络计划图时，需要确定每个任务之间的依赖关系。
任务可以是紧前（必须在另一个任务之前完成）、紧后（必须在另一个任务完成之后开始）或并行（可以同时进行）关系。
这可以通过绘制箭头来表示任务之间的关系。
3. 评估任务时间：每个任务都需要估计完成所需的时间。
这通常可以通过历史数据、专家判断或其他项目类似任务的经验来确定。
确保合理地估计任务时间可以帮助避免项目延迟。
4. 使用关键路径方法：关键路径是指在网络计划图中，其上的每个任务都没有缓冲时间，即任何一个任务的延迟都会导致整个项目的延迟。
找到关键路径是网络计划图中的关键步骤之一。
运筹学方法可以帮助找到最长路径和关键路径。
5. 确定并管理资源：网络计划图还可以用于资源分配和管理。
通过标识每个任务所需的资源，项目经理可以更好地规划并分配资源，以确保项目按计划执行。
6. 监测和更新：一旦绘制了网络计划图，项目经理需要不断监测项目的进展，并根据实际情况及时更新计划。
这可以通过比较实际进展与计划进展来完成，并根据需要调整任务时间或重新安排任务。
总之，网络计划图是一个强大的工具，可以帮助项目经理有效地管理项目进度和资源。
了解运筹学技巧和其他相关技巧可以帮助项目经理更好地使用网络计划图来完成项目。
网络计划图怎么画首先，我们需要明确网络计划图的基本概念。
网络计划图是一种图形化的项目进度计划表，它由一系列活动节点和这些节点之间的依赖关系组成。
每个活动节点代表一个具体的任务，而节点之间的箭头表示任务之间的先后顺序和依赖关系。
接下来，我们需要确定项目的关键活动和里程碑。
关键活动是指在没有延误的情况下，可以确保整个项目按时完成的活动，而里程碑则是项目中的重要节点，通常用来标志阶段性的成果或里程碑事件。
然后，我们可以使用专业的项目管理软件或者绘图工具来绘制网络计划图。
在绘制过程中，需要按照以下步骤进行：1. 绘制活动节点，首先，我们需要列出项目中所有的任务，并为每个任务创建一个活动节点。
在节点上标注任务的名称和持续时间。
2. 连接活动节点，根据任务之间的依赖关系，使用箭头将活动节点连接起来，形成一个流程图。
箭头的方向表示任务的先后顺序，箭头上的数字表示任务的持续时间。
3. 确定关键路径，通过计算各个活动的最早开始时间、最晚开始时间和总时差，可以确定项目的关键路径。
关键路径上的活动是整个项目进度的关键，需要特别关注和管理。
4. 添加资源分配信息，在网络计划图中，可以添加资源分配的信息，以便团队成员了解任务的负责人和资源情况。
5. 更新和调整，在项目实施过程中，网络计划图需要不断更新和调整，以反映实际的进度和资源情况，确保项目按时完成。
绘制网络计划图需要一定的项目管理知识和技能，同时也需要对项目的整体进度和资源情况有清晰的认识。
在实际操作中，可以根据项目的具体情况和需求进行适当的调整和定制，以确保网络计划图的准确性和实用性。
总的来说，网络计划图的绘制是项目管理中非常重要的一环，它可以帮助团队成员清晰地了解项目的进度和资源分配情况，从而更好地协调和管理项目。
希望本文介绍的网络计划图绘制方法对大家有所帮助，谢谢阅读！。

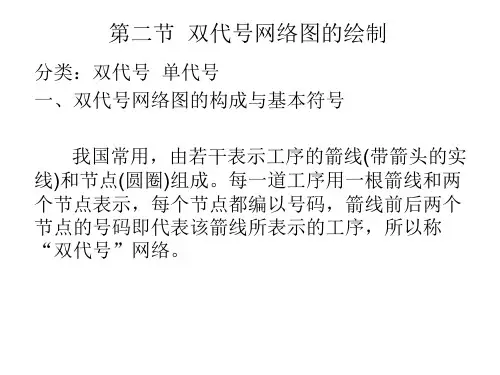

新手如何绘制网络计划图导语：网络计划图分双代号网络计划和单代号网络计划。
双代号网络计划一般以箭线及其两端节点的编号表示工作的网络图，单代号网络计划图以节点及其编号表示工作。
在建筑工程中，主要以双代号网络计划图为主。
本文为新手们极力推荐一款很容易上手的网络计划图绘制软件。
免费获取网络拓扑图软件：/network/什么软件绘制网络计划图比较适合新手？亿图网络图绘制作软件是由亿图软件公司推出的一款专门用来绘制电脑网络计划图的软件。
软件功能强大，容易上手，几乎包含所有网络图的绘制，例如基本网络图、双代号网络图、单代号网络图、Cisco网络图、机架图、网络通信图、3D网络图、AWS图等等，可以完美替代Visio。
软件采用拖拽的绘图方式，界面简单明了，操作方便，用户即看机即会，无需花费多少时间学习。
软件不仅提供各种专业图库，还提供海量模板，这点是其他软件无法比拟的。
强大的定制功能使得用户不仅可以自定义图形的填充和线条颜色，也可以自行绘制图库里的形状。
一键导出到PDF，Word, Visio, Png 等17种文件格式，无障碍与他人分享。
新版本不仅实现了跨平台，而且还支持云存储，使得团队协作更加容易。
亿图网络图绘制软件是您绘制单代号网络图的不二选择。
双代号网络图的三要素：1、工作：即箭线。
是用来表示一项工作需要消耗的人力、物力以及时间的具体活动过程。
也称之为工序或者作业。
2、节点：网络图中，箭线出发点和交汇处会使用圆圈，来表示该圆圈前面一项或者多项工作的结束以及允许后面一项或者多项工作的开始的时间，即为节点。
3、线路：在网络图中，从起点节点开始，沿箭头方向连续通过一系列箭线与节点，最后到达终点节点的通路称为线路。
双代号网络图的绘制规则：1、不能出现从一个节点出发，又顺着箭头方向又回到原出发点的循环回路。
2、不能有两个或者两个以上的箭线从同一节点出发又同时指向同一节点。
3、网络图中的箭线(包括虚箭线，以下同)应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。
如何绘制网络计划图：绘制计划网络网络图怎么绘制双代号网络图绘制视频绘制网络图的基本要求篇一：如何绘制网络图如何绘制网络图一、网络图的组成网络图是一种表示一项工程或任务中的各环节或各作业先后顺序、衔接关系和所需作业时间的图解模型，网络图有两种基本类型：箭线式网络图和节点式网络图。
以下内容仅介绍箭线式网络图。
1、作业。
在网络计划技术中，作业是一个广义的概念。
在工程项目中，一项作业是指一个相对独立的具体活动过程，往往需要消耗一定的资源和时间来完成。
在网络图中，为了准确清楚地表示作业间的逻辑关系，需引入“虚作业”的概念。
虚作业指既不消耗时间，又不需消耗资源工序或活动。
它表示以虚箭头为始点的作业必须在以虚箭尾为终点的作业完成后才能进行。
2、节点。
在网络计划技术中，节点指连接各项作业、表示作业的开始或结束的瞬间。
3、路线。
在网络计划技术中，是指从网络图的起始节点出发，沿箭线方向，经过一系列节点和箭线，至网络图终止节点所经过的通道。
二、绘制网络图的规则1、网络图中只能有一个起始节点和一个终止节点。
2、网络图中不允许出现循环路线。
3、箭线的首尾都必须有节点。
4、相邻网络节点间只能有一条箭线。
5、节点编号的正确标注。
6、正确反映作业间的逻辑关系。
7、正确表示平行、交叉作业。
8、避免出现“桥路”。
“桥路”是指网络图中出现的箭线与箭线的交叉。
三、网络图的绘制1、工程项目的分解与分析。
对工程项目进行分解，是把一项工程分解为若干作业。
项目分析则指研究作业间的相互关系和先后顺序。
（1）工程项目的分解。
根据工程项目的复杂程度，使用网络图的管理层次和计划的项目数确定分解的详略程度。
（2）确定作业间的相互关系：①紧后作业，即处于某项作业结束后才能开始的作业；②紧前作业，即某项作业开始前必须先行结束的作业；③平行作业，即同时进行的作业；④中途作业，指当某项作业进行到一定程度才能进行的作业。
作业间相互关系可在图5—2中表现出来。
其中A是C的紧前作业，E是C的紧后作业。
