【⽆线通信篇Zstack协议栈】CC2530ZigbeeZstack协议栈组⽹项⽬及详细讲解篇物联⽹⽆线通信技术，ZigBee⽆线传感⽹络CC2530最⼤的特点就是⼀个拥有⽆线收发器（RF）的单⽚机，既能实现单⽚机功能，也能实现⽆线传输Zstack协议栈是ZigBee协议栈⾥的翘楚，是ZigBee组⽹的⾸选协议栈项⽬实现功能：l 总共有三个端点，⼀个协调器和两个终端节点l 终端节点1连接DHT11温湿度传感器，定时上传给协调器l 终端节点2连接LED，可以通过协调器按键控制，定时上报LED开关状态l 协调器连接12864 OLED 屏幕，实时显⽰温湿度和LED状态l 协调器可以通过按键控制终端2的LED开关，控制后将会显⽰控制结果扩展功能（当前未实现，可进⼀步开发实现）：l 连接协调器串⼝，将终端节点采集的数据通过串⼝发送，PC写上位机实现数据展⽰l 连接WIFI或者4G模块，WIFI模块如ESP8266，实现数据局域⽹⽆线传输或者上传到OneNET、机智云、阿⾥云、⾃⼰开发云服务器等，实现WEB或⼿机APP显⽰和控制。
⼀、项⽬测试（可想⽽知，⼴州的天⽓有多热，39℃了都）实现功能汇总：l 总共有三个端点，⼀个协调器和两个终端节点l 终端节点1连接DHT11温湿度传感器，定时上传给协调器l 终端节点2连接LED，可以通过协调器按键控制，定时上报LED开关状态l 协调器连接12864 OLED 屏幕，实时显⽰温湿度和LED状态l 协调器可以通过按键控制终端2的LED开关，控制后将会显⽰控制结果(⼀) 环境汇总芯⽚：CC2530F256Zstack协议栈：ZStack-CC2530-2.5.1a编程环境：IAR(⼆) 引脚分配协调器：128*64 OLED 0.96⼨屏幕供电：3.3V通信协议：IIC引脚：SDA P0_6SCL P0_7按键：IO：P0_1下降沿触发中断终端1：DHT11：通信⽅式：单总线协议供电：3.3VIO:P0_6终端2：LEDIO：P1_0说明：⾼电平点亮，低电平熄灭⼆、基础认识(⼀) CC2530单⽚机CC2530最⼤的特点就是⼀个拥有⽆线收发器（RF）的单⽚机，既能实现单⽚机功能，也能实现⽆线传输。
无线通信技术综合训练实验指导书 ICC2530 基础第二章 CC2530 开发平台2.1 硬件平台1. CC2530 模块 CC2530 模块基于 TI CC2530 主芯片，可以实现串口(UART)转 Zigbee 无线数据透明传输，模块 可以分别设置为 Router 和 Coordiantor。
上电自动组网， 网络内模块如掉电， 网络具备自我修复功能。
模块重要参数： 输入电压：DC3.3V； 串口速率：38400bps(默认)，可设置 9600bps、19200bps、38400bps、57600bps、115200bps； 无线频率：2.4GHz； 无线协议：Zigbee2007； 传输距离：可视距离 400 米； 接收/发射电流：发射时，34mA（最大）；接收时，25mA（最大）； 主芯片：TI CC2530F256,256K Flash。

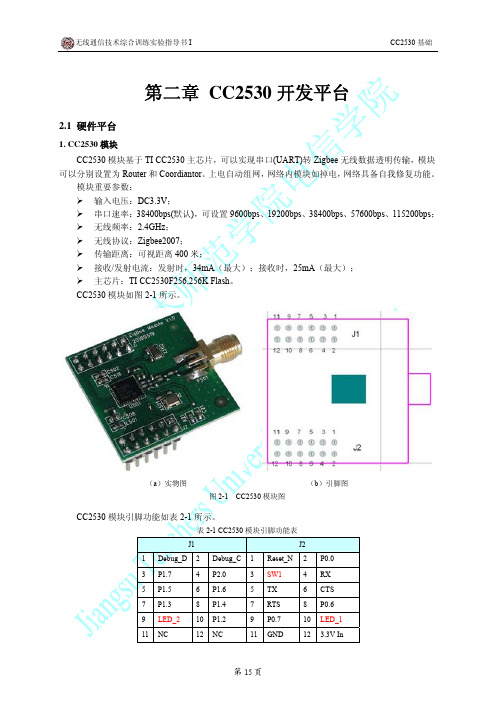

CC2530 模块如图 2-1 所示。
（a）实物图 图 2-1 CC2530 模块图（b）引脚图CC2530 模块引脚功能如表 2-1 所示。
表 2-1 CC2530 模块引脚功能表 J1 1 3 5 7 9 11 Debug_D P1.7 P1.5 P1.3 LED_2 NC 2 4 6 8 10 12 Debug_C P2.0 P1.6 P1.4 P1.2 NC 1 3 5 7 9 11 Reset_N SW1 TX RTS P0.7 GND J2 2 4 6 8 10 12 P0.0 RX CTS P0.6 LED_1 3.3V In 第 15 页第二章 CC2530 开发平台2. 主从节点开发板 （1）主节点结构 主节点作为网络中的协调器，具有建立和管理网络的功能。
在本套实验设备当中配置的主节点 结构图如图 2-2 所示。
LCD 显示屏JP3图 2-2 主节点功能模块图ZigBee 模块：CC2530F256 系列的 CC2530 模块； JP1：DEBUG 程序下载接口； JP3：电源接口 5V 电源； JP5：串口输出； 复位键：对主节点进行复位； S1\S2：按键 1、按键 2； S3：电源开关； LCD 显示屏：显示从节点发来的数据； U4：光照度传感器； U5：温湿度传感器； LED1/LED2：LED 显示，作为信号灯显示物联网部分信息。
基于CC2530的Zigbee无线传感网络的设计与实现二、硬件设计1. CC2530芯片CC2530是德州仪器（TI）公司推出的一款具有Zigbee通信功能的片上系统（SoC）芯片，集成了802.15.4无线通信功能以及8051微控制器。
CC2530具有低功耗、快速响应、可靠性高等特点，适合用于构建Zigbee传感网络。
2. 传感器节点传感器节点是Zigbee网络中的重要组成部分，它可以通过各种传感器采集环境信息，并通过无线网络发送到协调器节点。
传感器节点通常包括温度传感器、湿度传感器、光敏传感器等，以满足不同的监测需求。
3. 协调器节点协调器节点是Zigbee网络中的核心节点，负责网络管理、数据协调、安全认证等功能。
在本设计中，我们选择CC2530作为协调器节点的芯片，通过其内置的Zigbee功能实现网络连接和数据传输。
4. 网络拓扑在设计Zigbee无线传感网络时，需要考虑网络拓扑结构，一般可以选择星型、网状或者混合型拓扑结构。
根据实际应用需求，可以灵活选择合适的网络拓扑结构。
三、软件开发1. Zigbee协议栈在基于CC2530的Zigbee无线传感网络中，需要使用Zigbee协议栈来实现Zigbee协议的各层功能，包括PHY层、MAC层、网络层和应用层等。
TI 公司提供了针对CC2530芯片的Z-Stack协议栈，可以帮助开发者快速实现Zigbee通信功能。
2. 网络配置在软件开发过程中，需要对Zigbee网络进行配置，包括节点连接、网络路由、数据传输等方面。
通过Z-Stack协议栈提供的API接口，可以方便地进行网络配置和管理。
3. 数据处理在传感节点和协调器节点之间，需要进行数据的采集、传输和处理。
通过Z-Stack提供的数据传输接口和协议栈功能，可以实现传感数据的采集和传输，以及协调器节点的数据处理和分发。
3. 安全认证在Zigbee网络中，安全认证是至关重要的一环。
通过Z-Stack协议栈提供的安全认证接口，可以实现节点之间的安全通信，保障网络数据的安全性。
ZIGBEECC2530初步测试报告ZIGBEE CC2530 初步测试报告一、当前常用无线通信方式及协议二、ZIGBEE 网络组成ZIGBEE 网络由协调器（Coordlnator）（网络中只能有唯一一个协调器），若干路由器（Router），若干终端设备（End Device）组成。
协调器、路由器可以有多个子节点（路由器和终端设备），路由器也可以有多个父节点（终端设备和路由器），而终端设备只能一个父节点（协调器或路由器）。
协调器首先选择一个信道和网络标识(PAN ID)，然后开始这个网络.因为协调器是整个网络的开始，他具有网络的最高权限，是整个网络的维护者，还可以保持间接寻址用的表格绑定，同时还可以设计安全中心和执行其他动作，保持网络其他设备的通信。
路由器是一种支持关联的设备，能够实现其他节点的消息转发功能。
Zigbee的树形网络可以有多个zigbee路由器设备，zigbee的星型网络不支持zigbee的路由器设备。
终端设备是具体执行的数据采集传输的设备，他不能转发其他节点的消息。
ZIGBEE 网络拓扑结构主要分为星型结构、树型结构、网状结构。
如下图所示：星型结构树型结构网状结构网状网络拓扑结构的网络具有强大的功能，网络可以通过“多级跳”的方式来通信；该拓扑结构还可以组成极为复杂的网络；网络还具备自组织、自愈功能；星型和族树型网络适合点多多点、距离相对较近的应用。
网络拓扑结构需要在组网是确定。
三、ZIGBEE 功耗ZIGBEE模块CC2530 不含PA功能。
四、功耗计算假设采用两节AA电池为终端设备供电，电池有效容量为2000mAh。
通信过程中不丢失数据。
设备一天睡眠功耗：SLEEP_P=0.001mA*1000ms*60*60*24=86400mAms例1：设备每天动作10次，每一秒联网一次，设备一天联网次数：60*60*24/1-10=86390 次设备一天耗电：TOTAL_P=SLEEP_P + SWITCH_P * 86390 + TX_P*10 + RX_P*10= 86400 + 100.5775*86390 + 120.4175*10 + 245.669*10=8778951mAms=2.439mAh电池可用：2000/2.439=820 天=2.24年例2：设备每10秒动作联网一次，设备一天动作联网次数：60*60*24/10=8640 次设备一天耗电：TOTAL_P=SLEEP_P + TX_P*10 + RX_P*10= 86400 + 120.4175*8640 + 245.669*8640=3249387mAms=0.903mAh电池可用：2000/0.903=2214.8 天=6.06年。
