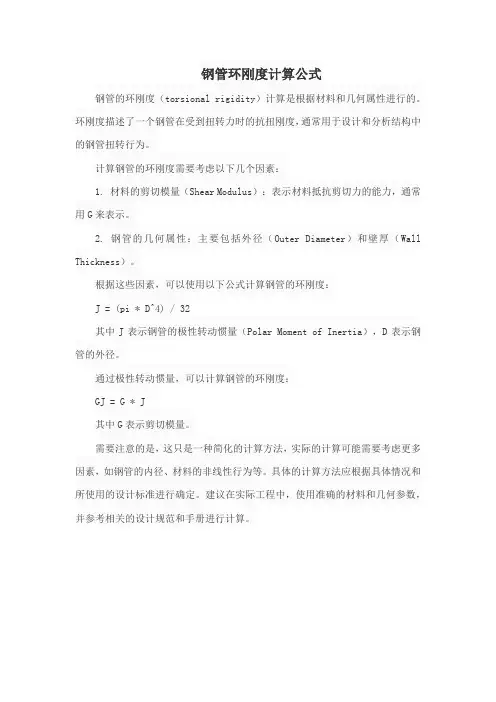

钢管环刚度计算公式
钢管的环刚度（torsional rigidity）计算是根据材料和几何属性进行的。
环刚度描述了一个钢管在受到扭转力时的抗扭刚度，通常用于设计和分析结构中的钢管扭转行为。
计算钢管的环刚度需要考虑以下几个因素：
1. 材料的剪切模量（Shear Modulus）：表示材料抵抗剪切力的能力，通常用G来表示。
2. 钢管的几何属性：主要包括外径（Outer Diameter）和壁厚（Wall Thickness）。
根据这些因素，可以使用以下公式计算钢管的环刚度：
J = (pi * D^4) / 32
其中J表示钢管的极性转动惯量（Polar Moment of Inertia），D表示钢管的外径。
通过极性转动惯量，可以计算钢管的环刚度：
GJ = G * J
其中G表示剪切模量。
需要注意的是，这只是一种简化的计算方法，实际的计算可能需要考虑更多因素，如钢管的内径、材料的非线性行为等。
具体的计算方法应根据具体情况和所使用的设计标准进行确定。
建议在实际工程中，使用准确的材料和几何参数，并参考相关的设计规范和手册进行计算。

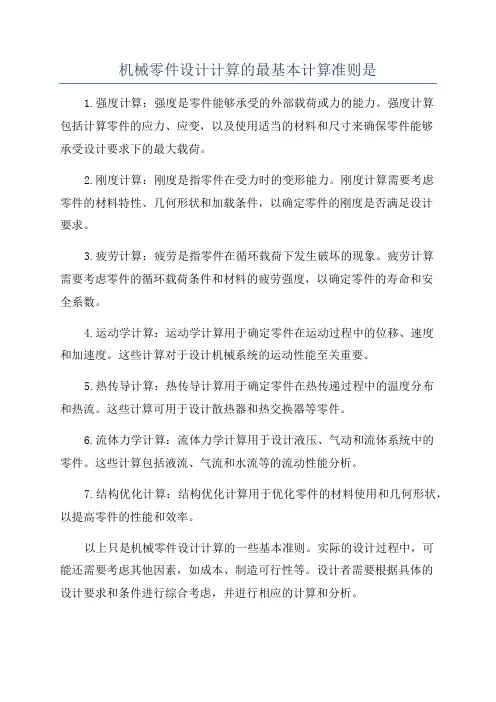

机械零件设计计算的最基本计算准则是
1.强度计算：强度是零件能够承受的外部载荷或力的能力。
强度计算
包括计算零件的应力、应变，以及使用适当的材料和尺寸来确保零件能够
承受设计要求下的最大载荷。
2.刚度计算：刚度是指零件在受力时的变形能力。
刚度计算需要考虑
零件的材料特性、几何形状和加载条件，以确定零件的刚度是否满足设计
要求。
3.疲劳计算：疲劳是指零件在循环载荷下发生破坏的现象。
疲劳计算
需要考虑零件的循环载荷条件和材料的疲劳强度，以确定零件的寿命和安
全系数。
4.运动学计算：运动学计算用于确定零件在运动过程中的位移、速度
和加速度。
这些计算对于设计机械系统的运动性能至关重要。
5.热传导计算：热传导计算用于确定零件在热传递过程中的温度分布
和热流。
这些计算可用于设计散热器和热交换器等零件。
6.流体力学计算：流体力学计算用于设计液压、气动和流体系统中的
零件。
这些计算包括液流、气流和水流等的流动性能分析。
7.结构优化计算：结构优化计算用于优化零件的材料使用和几何形状，以提高零件的性能和效率。
以上只是机械零件设计计算的一些基本准则。
实际的设计过程中，可
能还需要考虑其他因素，如成本、制造可行性等。
设计者需要根据具体的
设计要求和条件进行综合考虑，并进行相应的计算和分析。
![[精华]模板刚度计算](https://uimg.taocdn.com/2743314a3a3567ec102de2bd960590c69ec3d871.webp)

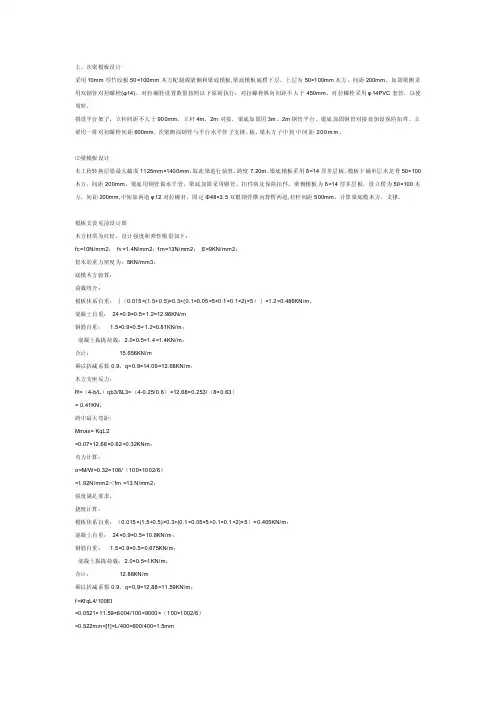

00000000主、次梁模板设计采用10mm厚竹胶板50×100mm木方配制成梁侧和梁底模板,梁底模板底楞下层、上层为50×100mm木方，间距200mm。
加固梁侧采用双钢管对拉螺栓(φ14)，对拉螺栓设置数量按照以下原则执行：对拉螺栓纵向间距不大于450mm。
对拉螺栓采用φ14PVC套管，以便周转。
00000000搭设平台架子，立杆间距不大于900mm，立杆4m，2m对接，梁底加固用3m、2m钢管平台、梁底加固钢管对接处加设保险扣件。
立梁用一排对拉螺栓间距600mm，次梁侧面钢管与平台水平管子支撑，板、梁木方子中到中间距200m m。
00000000⑵梁模板设计00000000本工程转换层梁最大截面1125mm×1400mm，取此梁进行验算，跨度7.20m。
梁底模板采用δ=14厚多层板，模板下铺单层木龙骨50×100木方，间距200mm。
梁底用钢管做水平管，梁底加固采用钢管、扣件病及保险扣件。
梁侧模板为δ=14厚多层板，设立楞为50×100木方，间距200mm,中间加两道φ12对拉螺杆，固定Φ48×3.5双根钢管横向背楞两道,拉杆间距500mm，计算梁底模木方、支撑。
000 00000模板支设见前设计图00000000木方材质为红松，设计强度和弹性模量如下：00000000fc=10N/mm2；fv=1.4N/mm2；f m=13N/mm2；E=9KN/mm2；00000000松木的重力密度为：5KN/mm3；00000000底模木方验算：00000000荷载组合：00000000模板体系自重：｛（0.015×(1.5+0.5)×0.3+(0.1×0.05×5+0.1×0.1×2)×5）｝×1.2=0.486KN/m；000000000混凝土自重：24×0.9×0.5×1.2=12.96KN/m00000000钢筋自重： 1.5×0.9×0.5×1.2=0.81KN/m；000000000混凝土振捣荷载：2.0×0.5×1.4=1.4KN/m；00000000合计：15.656KN/m 00000000乘以折减系数0.9，q=0.9×14.09=12.68KN/m；000000000木方支座反力：00000000R=（4-b/L）qb3/8L3=（4-0.25/0.6）×12.68×0.253/（8×0.63）00000000= 0.41KN；00000000跨中最大弯距:000000000Mmax= KqL200000000=0.07×12.68×0.62=0.32KNm；00000000内力计算：00000000σ=M/W=0.32×106/（100×1002/6）000000000=1.92N/mm2＜fm =13 N/mm2；00000000强度满足要求。

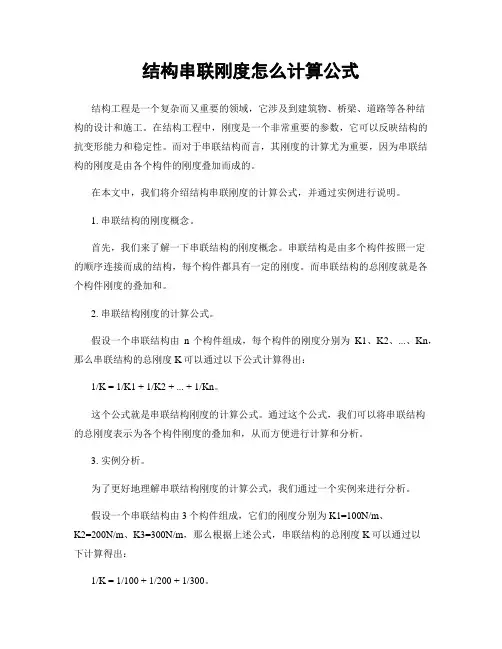

结构串联刚度怎么计算公式结构工程是一个复杂而又重要的领域，它涉及到建筑物、桥梁、道路等各种结构的设计和施工。
在结构工程中，刚度是一个非常重要的参数，它可以反映结构的抗变形能力和稳定性。
而对于串联结构而言，其刚度的计算尤为重要，因为串联结构的刚度是由各个构件的刚度叠加而成的。
在本文中，我们将介绍结构串联刚度的计算公式，并通过实例进行说明。
1. 串联结构的刚度概念。
首先，我们来了解一下串联结构的刚度概念。
串联结构是由多个构件按照一定的顺序连接而成的结构，每个构件都具有一定的刚度。
而串联结构的总刚度就是各个构件刚度的叠加和。
2. 串联结构刚度的计算公式。
假设一个串联结构由n个构件组成，每个构件的刚度分别为K1、K2、...、Kn，那么串联结构的总刚度K可以通过以下公式计算得出：1/K = 1/K1 + 1/K2 + ... + 1/Kn。
这个公式就是串联结构刚度的计算公式。
通过这个公式，我们可以将串联结构的总刚度表示为各个构件刚度的叠加和，从而方便进行计算和分析。
3. 实例分析。
为了更好地理解串联结构刚度的计算公式，我们通过一个实例来进行分析。
假设一个串联结构由3个构件组成，它们的刚度分别为K1=100N/m、K2=200N/m、K3=300N/m，那么根据上述公式，串联结构的总刚度K可以通过以下计算得出：1/K = 1/100 + 1/200 + 1/300。
= 0.01 + 0.005 + 0.0033。
= 0.0183。
因此，串联结构的总刚度K为1/0.0183=54.64N/m。
通过这个实例，我们可以清楚地看到串联结构刚度的计算过程，并且可以发现，串联结构的总刚度是由各个构件刚度叠加而成的。
4. 结论。
结构串联刚度的计算公式为1/K = 1/K1 + 1/K2 + ... + 1/Kn，通过这个公式可以方便地计算出串联结构的总刚度。
在实际工程中，了解串联结构刚度的计算公式对于结构设计和分析非常重要，可以帮助工程师更好地评估结构的稳定性和抗变形能力，从而保证结构的安全性和可靠性。

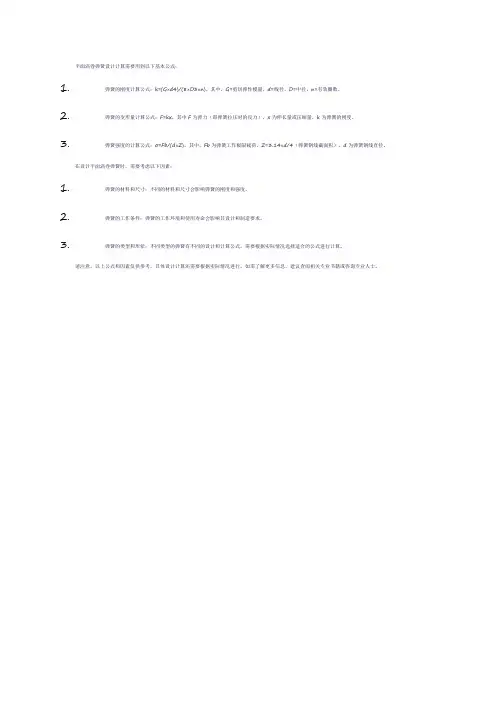

平面涡卷弹簧设计计算需要用到以下基本公式：
1.弹簧的刚度计算公式：k=(G×d4)/(8×D3×n)。
其中，G=剪切弹性模量，d=线径，D=中径，n=有效圈数。
2.弹簧的变形量计算公式：F=kx，其中F为弹力（即弹簧拉压时的反力），x为伸长量或压缩量，k为弹簧的刚度。
3.弹簧强度的计算公式：σ=Fb/(d×Z)。
其中，Fb为弹簧工作极限载荷，Z=3.14×d/4（弹簧钢线截面积），d为弹簧钢线直径。
在设计平面涡卷弹簧时，需要考虑以下因素：
1.弹簧的材料和尺寸：不同的材料和尺寸会影响弹簧的刚度和强度。
2.弹簧的工作条件：弹簧的工作环境和使用寿命会影响其设计和制造要求。
3.弹簧的类型和形状：不同类型的弹簧有不同的设计和计算公式，需要根据实际情况选择适合的公式进行计算。
请注意，以上公式和因素仅供参考，具体设计计算还需要根据实际情况进行。
如需了解更多信息，建议查阅相关专业书籍或咨询专业人士。

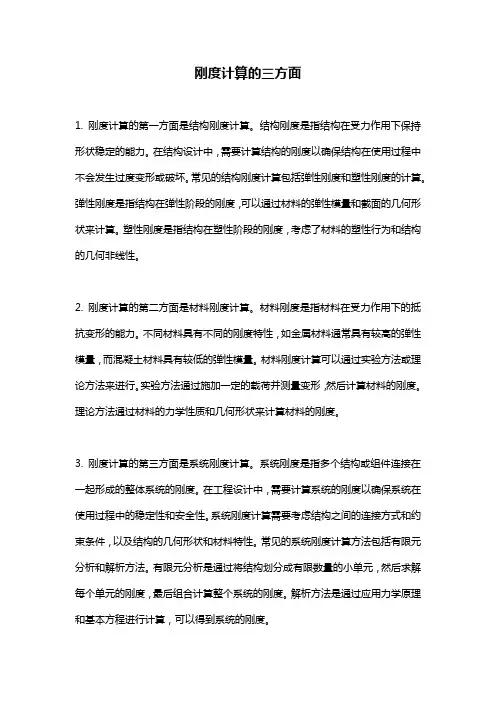

刚度计算的三方面
1. 刚度计算的第一方面是结构刚度计算。
结构刚度是指结构在受力作用下保持形状稳定的能力。
在结构设计中，需要计算结构的刚度以确保结构在使用过程中不会发生过度变形或破坏。
常见的结构刚度计算包括弹性刚度和塑性刚度的计算。
弹性刚度是指结构在弹性阶段的刚度，可以通过材料的弹性模量和截面的几何形状来计算。
塑性刚度是指结构在塑性阶段的刚度，考虑了材料的塑性行为和结构的几何非线性。
2. 刚度计算的第二方面是材料刚度计算。
材料刚度是指材料在受力作用下的抵抗变形的能力。
不同材料具有不同的刚度特性，如金属材料通常具有较高的弹性模量，而混凝土材料具有较低的弹性模量。
材料刚度计算可以通过实验方法或理论方法来进行。
实验方法通过施加一定的载荷并测量变形，然后计算材料的刚度。
理论方法通过材料的力学性质和几何形状来计算材料的刚度。
3. 刚度计算的第三方面是系统刚度计算。
系统刚度是指多个结构或组件连接在一起形成的整体系统的刚度。
在工程设计中，需要计算系统的刚度以确保系统在使用过程中的稳定性和安全性。
系统刚度计算需要考虑结构之间的连接方式和约束条件，以及结构的几何形状和材料特性。
常见的系统刚度计算方法包括有限元分析和解析方法。
有限元分析是通过将结构划分成有限数量的小单元，然后求解每个单元的刚度，最后组合计算整个系统的刚度。
解析方法是通过应用力学原理和基本方程进行计算，可以得到系统的刚度。

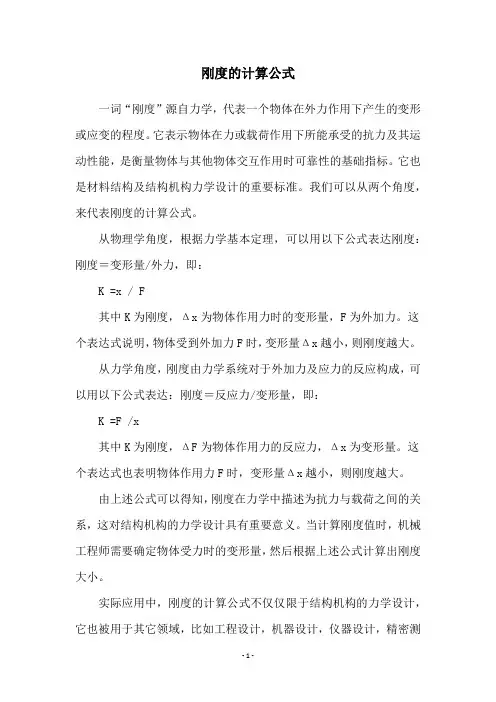

刚度的计算公式一词“刚度”源自力学，代表一个物体在外力作用下产生的变形或应变的程度。
它表示物体在力或载荷作用下所能承受的抗力及其运动性能，是衡量物体与其他物体交互作用时可靠性的基础指标。
它也是材料结构及结构机构力学设计的重要标准。
我们可以从两个角度，来代表刚度的计算公式。
从物理学角度，根据力学基本定理，可以用以下公式表达刚度：刚度＝变形量/外力，即：K =x / F其中K为刚度，Δx为物体作用力时的变形量，F为外加力。
这个表达式说明，物体受到外加力F时，变形量Δx越小，则刚度越大。
从力学角度，刚度由力学系统对于外加力及应力的反应构成，可以用以下公式表达：刚度＝反应力/变形量，即：K =F /x其中K为刚度，ΔF为物体作用力的反应力，Δx为变形量。
这个表达式也表明物体作用力F时，变形量Δx越小，则刚度越大。
由上述公式可以得知，刚度在力学中描述为抗力与载荷之间的关系，这对结构机构的力学设计具有重要意义。
当计算刚度值时，机械工程师需要确定物体受力时的变形量，然后根据上述公式计算出刚度大小。
实际应用中，刚度的计算公式不仅仅限于结构机构的力学设计，它也被用于其它领域，比如工程设计，机器设计，仪器设计，精密测量等。
比如，在计算机控制系统中，需要利用刚度的计算公式来确定控制系统的反应特性，从而决定控制系统的稳定性。
在机器人控制系统中，刚度公式也可以用来估算机器人的运动性能，以期达到最佳运行状态。
同时，刚度公式也可以用来对材料结构进行有效地分析，用以标定材料结构的刚度。
也就是说，利用刚度公式，可以确定物体在受力作用时，各项应力是否达到其承受力。
比如，用刚度公式可以确定桁架的抗侧力性，用以衡量桁架的稳定性，这也是刚度公式的一个重要应用。
总而言之，刚度是衡量物体的重要力学性能指标，计算它的公式也被广泛应用于材料结构、结构机构力学设计及其它各个方面。
只要正确地计算出刚度值，就能够确保结构物的安全性以及可靠性，并为材料结构的力学设计提供重要的参考信息。

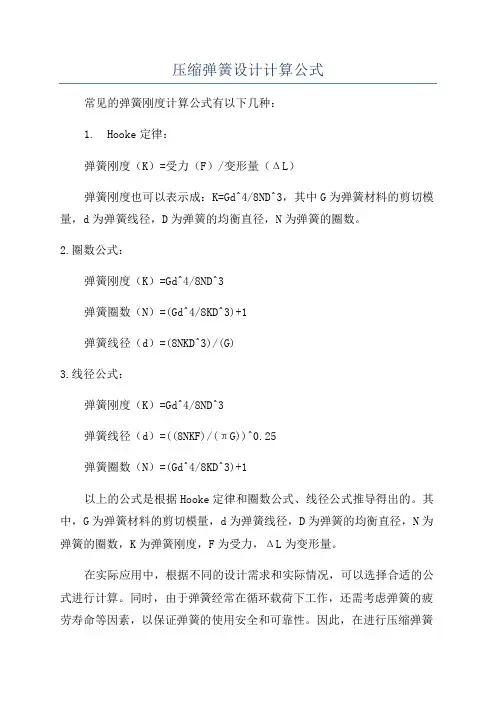

压缩弹簧设计计算公式
常见的弹簧刚度计算公式有以下几种：
1. Hooke定律：
弹簧刚度（K）=受力（F）/变形量（ΔL）
弹簧刚度也可以表示成：K=Gd^4/8ND^3，其中G为弹簧材料的剪切模量，d为弹簧线径，D为弹簧的均衡直径，N为弹簧的圈数。
2.圈数公式：
弹簧刚度（K）=Gd^4/8ND^3
弹簧圈数（N）=(Gd^4/8KD^3)+1
弹簧线径（d）=(8NKD^3)/(G)
3.线径公式：
弹簧刚度（K）=Gd^4/8ND^3
弹簧线径（d）=((8NKF)/(πG))^0.25
弹簧圈数（N）=(Gd^4/8KD^3)+1
以上的公式是根据Hooke定律和圈数公式、线径公式推导得出的。
其中，G为弹簧材料的剪切模量，d为弹簧线径，D为弹簧的均衡直径，N为弹簧的圈数，K为弹簧刚度，F为受力，ΔL为变形量。
在实际应用中，根据不同的设计需求和实际情况，可以选择合适的公式进行计算。
同时，由于弹簧经常在循环载荷下工作，还需考虑弹簧的疲劳寿命等因素，以保证弹簧的使用安全和可靠性。
因此，在进行压缩弹簧
设计时，应结合实际情况和经验进行综合考虑，并且需要进行相关的试验和验证。
此外，弹簧设计还需要考虑其他因素，如预缩量、自由长度、受力方式等。
因此，以上给出的公式只是设计中的一部分，还需要根据具体情况进行综合考虑和修改。
总结起来，压缩弹簧设计计算公式主要包括Hooke定律、圈数公式和线径公式，这些公式基于弹簧刚度的定义，用于计算弹簧的物理性能。
在实际应用中，需要根据具体情况选择和修改适合的公式，并结合其他因素进行综合设计。

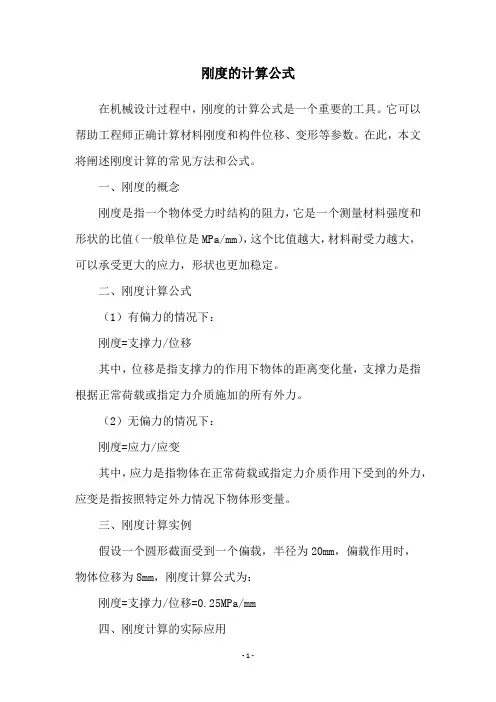

刚度的计算公式
在机械设计过程中，刚度的计算公式是一个重要的工具。
它可以帮助工程师正确计算材料刚度和构件位移、变形等参数。
在此，本文将阐述刚度计算的常见方法和公式。
一、刚度的概念
刚度是指一个物体受力时结构的阻力，它是一个测量材料强度和形状的比值（一般单位是MPa/mm），这个比值越大，材料耐受力越大，可以承受更大的应力，形状也更加稳定。
二、刚度计算公式
（1）有偏力的情况下：
刚度=支撑力/位移
其中，位移是指支撑力的作用下物体的距离变化量，支撑力是指根据正常荷载或指定力介质施加的所有外力。
（2）无偏力的情况下：
刚度=应力/应变
其中，应力是指物体在正常荷载或指定力介质作用下受到的外力，应变是指按照特定外力情况下物体形变量。
三、刚度计算实例
假设一个圆形截面受到一个偏载，半径为20mm，偏载作用时，
物体位移为8mm，刚度计算公式为：
刚度=支撑力/位移=0.25MPa/mm
四、刚度计算的实际应用
刚度的计算是机械设计过程中一个重要的环节。
它可以帮助设计人员准确地估算机构的可靠性、精度及构件的位移变形，以及它们抗载荷的能力。
此外，它还可以帮助设计人员准确地估算材料的强度和形状，以便采用最合适的材料来构建机构。
另外，刚度计算也可用于估算滑动系统动态性能，以及振动、噪音等。
以上就是有关刚度计算公式的详细介绍。
总之，在机械设计中，刚度计算公式是一种重要的手段，可以用于确定材料和机构的力学性能，以及估算滑动系统的动态性能和振动噪音。
梁的刚度计算梁的强度和刚度计算1．梁的强度计算梁的强度包括抗弯强度、抗剪强度、局部承压强度和折算应⼒，设计时要求在荷载设计值作⽤下，均不超过《规范》规定的相应的强度设计值。
（1）梁的抗弯强度作⽤在梁上的荷载不断增加时正应⼒的发展过程可分为三个阶段，以双轴对称⼯字形截⾯为例说明如下：梁的抗弯强度按下列公式计算：单向弯曲时f W M nx x x ≤=γσ（5-3）双向弯曲时f W M W M ny y y nx x x ≤+=γγσ（5-4）式中：M x 、M y ——绕x 轴和y 轴的弯矩（对⼯字形和H 形截⾯，x 轴为强轴，y 轴为弱轴）；W nx 、W ny ——梁对x 轴和y 轴的净截⾯模量；y x γγ,——截⾯塑性发展系数，对⼯字形截⾯，20.1,05.1==y x γγ；对箱形截⾯，05.1==y x γγ；对其他截⾯，可查表得到；f ——钢材的抗弯强度设计值。
为避免梁失去强度之前受压翼缘局部失稳，当梁受压翼缘的外伸宽度b 与其厚度t 之⽐⼤于y f /23513，但不超过y f /23515时，应取0.1=x γ。
需要计算疲劳的梁，按弹性⼯作阶段进⾏计算，宜取0.1==y x γγ。
（2）梁的抗剪强度⼀般情况下，梁同时承受弯矩和剪⼒的共同作⽤。
⼯字形和槽形截⾯梁腹板上的剪应⼒分布如图5-3所⽰。
截⾯上的最⼤剪应⼒发⽣在腹板中和轴处。
在主平⾯受弯的实腹式梁，以截⾯上的最⼤剪应⼒达到钢材的抗剪屈服点为承载⼒极限状态。
因此，设计的抗剪强度应按下式计算v w f It ≤=τ（5-5）式中：V ——计算截⾯沿腹板平⾯作⽤的剪⼒设计值；S ——中和轴以上⽑截⾯对中和轴的⾯积矩；I ——⽑截⾯惯性矩；t w ——腹板厚度；f v ——钢材的抗剪强度设计值。
图5-3 腹板剪应⼒当梁的抗剪强度不满⾜设计要求时，最常采⽤加⼤腹板厚度的办法来增⼤梁的抗剪强度。
型钢由于腹板较厚，⼀般均能满⾜上式要求，因此只在剪⼒最⼤截⾯处有较⼤削弱时，才需进⾏剪应⼒的计算。
强度和刚度计算公式强度和刚度是两个常用的工程术语，它们分别用于描述材料的抵抗力和刚性。
强度指材料抵抗外部应力导致的变形和破坏的能力，而刚度则是材料受力后的变形程度。
在工程设计和结构计算中，需要根据材料的强度和刚度来确定材料是否适用于特定的应用场景。
强度的计算公式：强度是指材料抗力的大小，通常使用应力来描述。
应力是单位面积上的力，用公式表示为：σ=F/A其中，σ表示应力，F表示施加在材料上的力，A表示材料的横截面积。
应力的单位通常是帕斯卡(Pascal)，也可以是兆帕(Megapascal)或牛顿/平方毫米(N/mm²)。
不同类型的材料有不同的强度计算公式。
下面是一些常见的材料的强度计算公式：1.弹性体的强度计算公式：弹性体指的是可以在外力作用下发生弹性变形并恢复原状的材料，如金属、橡胶等。
弹性体的强度可以通过杨氏模量计算，公式为：σ=E*ε其中，σ表示应力，E表示杨氏模量，ε表示应变。
应变是材料在外力作用下发生的相对变化，由材料的形变与原始形状之比计算得出。
2.基本材料的强度计算公式：基本材料一般指混凝土、砖块等非金属材料。
这些材料的强度可通过试验测量得到，通常表示为最大抗压强度或抗拉强度。
公式为：σ=P/A其中，σ表示应力，P表示施加在材料上的力，A表示材料的横截面积。
刚度的计算公式：刚度是指材料在承受力时的变形程度，通常使用应变来描述。
应变是材料单位长度上的变化量，用公式表示为：ε=δL/L₀其中，ε表示应变，δL表示单位长度的变化量，L₀表示初始长度。
刚度的计算公式与强度计算公式有所不同，由于刚度与材料的物理性质和各向异性有关，因此无法用简单的公式表示。
在实际计算中，通常使用杨氏模量来表示材料的刚度。
杨氏模量可通过试验测量得到，是衡量材料刚度的重要指标。
杨氏模量的公式为：E=σ/ε其中，E表示杨氏模量，σ表示应力，ε表示应变。
总结：强度和刚度是两个重要的工程术语，用于描述材料的力学性能。
钢梁刚度计算公式我国“钢筋混凝土设计规范"(以下简称规范。
第二次送审稿）给出的钢筋混凝土梁的短期刚度公式为:-E,A,h/《1.15砍＋0.2十6osP./( l+ 3.57,),长期刚度公式为:B,=B,M, ; i M,a i 0- 1》+M, ) : 0= 2.0 - 0.普P/o、-1.6 实验表明，影响钢筋混凝上梁长期刚度的闪素很多，主要有混凝土的徐变和收缩，加入受E钢筋后，可大大地减少混土的徐变，从而减少梁的长期挠度，公式(2）通过系数0间接地考虑了这种影响，但没有直接考虑混凝土徐变和收缩的影响，所以在一些情况下，比如徐变应变很大的时候，公式（2）的精度是很x的、比如，当没有短期荷载，即M、=0时、B,- B,/0，总挠度厂，- uM I/B。
itM/B:2.0M l/B,- 2.05,，-但根据实验'"1，30根梁中有26根梁的总挠度大于2倍的初始尧度、最大的总挠度是初始度的3.27稍，所以有必要修改长期刚度计算公式.Neville等曾提出钢筋混凝土梁短期及长期刚度通用公式为=E,Azx/ 1- 6、 i ../ t Poc1 + (r,r)33)( 3 )对矩形截面梁x = i.ca:(P,+ P了+ 24g(P、+ pa'i h) 一ag(只+P)玉4:z= h- x/ 3 :我国“钢筋混凝土设计规范"(以下简称规范、第二次送审稿）给出的钢筋混凝土梁的短期刚度公式为:B,-E,A,h/《1.15y＋0.2+63P./( 1+3.57" )( l)长期刚度公式为:B,=B,M ; i M, a i( 0- 1)+ M, ) : 0= 2.0一 0.1P/口、>-1.6( 2 )实验表明，影响钢筋混凝上梁长期刚度的因素很多，主要有混凝土的徐变和收缩，加入受E钢筋后，可大大地减少混N土的徐变，从而减少梁的长期挠度，公式(2）通过系数0间接地考虑了这种影响，但没有直接考虑混凝土徐变和收缩的影响，所以在一些情况下，比如徐变应变很大的时候，公式（2）的精度是很x的、比如，当没有短期荷载，即M、=О时.B,- B,/0，总挠度f，- uM ' / B。
机械设计中的刚度计算方法机械设计中的刚度计算是非常重要的一项工作，它用于评估和确定机械结构在受力时的稳定性和变形程度。
在本文中，我们将介绍几种常用的刚度计算方法，包括材料弹性模量法、变位法和能量方法。
1. 材料弹性模量法材料弹性模量法是一种常见的刚度计算方法，它基于材料的弹性性质来评估机械结构的刚度。
该方法将机械结构简化为材料的弹性元件，并根据材料的弹性模量和几何尺寸计算刚度。
在使用材料弹性模量法进行刚度计算时，首先需要确定所用材料的弹性模量。
弹性模量是材料的一项物理性质，它描述了材料在受力时的变形程度。
然后，根据材料的几何尺寸，利用杨氏弹性模量的定义公式计算刚度。
2. 变位法变位法是一种基于变位原理的刚度计算方法。
它通过测量机械结构在受力时的变位量，从而评估其刚度。
该方法适用于无法直接测量应力和应变的结构，例如弹性体。
在使用变位法进行刚度计算时，首先需要施加一定的力或载荷到机械结构上，然后测量结构的变位量。
根据胡克定律和变位原理，可以得到刚度的计算公式。
利用这个公式，可以计算出机械结构的刚度。
3. 能量方法能量方法是一种基于能量原理的刚度计算方法。
它通过在机械结构上施加一定的力或载荷，计算结构的弹性势能和应变能差来评估刚度。
能量方法适用于复杂的结构，如梁、桁架和弹簧系统。
在使用能量方法进行刚度计算时，首先需要施加一定的力或载荷到机械结构上，同时测量结构的形变和应变。
然后，根据弹性势能和应变能的计算公式，可以得到机械结构的刚度。
综上所述，机械设计中存在多种刚度计算方法，包括材料弹性模量法、变位法和能量方法。
这些方法在不同的情况下具有各自的优势和适用范围。
在实际的机械设计工作中，我们可以根据具体的需求和情况选择合适的刚度计算方法，以确保机械结构的稳定性和性能。
在应用这些刚度计算方法时，需要注意准确的参数输入和计算过程，以避免误差和不准确性。
此外，在实际的机械设计中，还可以结合计算机辅助设计软件和有限元分析等工具，提高刚度计算的准确性和效率。
轴心受力构件的强度和刚度计算1．轴心受力构件的强度计算轴心受力构件的强度是以截面的平均应力达到钢材的屈服应力为承载力极限状态。
轴心受力构件的强度计算公式为f A Nn≤=σ （4-1） 式中： N ——构件的轴心拉力或压力设计值；n A ——构件的净截面面积；f ——钢材的抗拉强度设计值。
对于采用高强度螺栓摩擦型连接的构件，验算净截面强度时一部分剪力已由孔前接触面传递。
因此，验算最外列螺栓处危险截面的强度时，应按下式计算：f A N n≤='σ （4-2）'N =)5.01(1nn N - （4-3）式中： n ——连接一侧的高强度螺栓总数；1n ——计算截面（最外列螺栓处）上的高强度螺栓数；0.5——孔前传力系数。
采用高强度螺栓摩擦型连接的拉杆，除按式（4-2）验算净截面强度外，还应按下式验算毛截面强度f AN≤=σ （4-4）式中： A ——构件的毛截面面积。
2．轴心受力构件的刚度计算为满足结构的正常使用要求，轴心受力构件应具有一定的刚度，以保证构件不会在运输和安装过程中产生弯曲或过大的变形，以及使用期间因自重产生明显下挠，还有在动力荷载作用下发生较大的振动。
轴心受力构件的刚度是以限制其长细比来保证的，即][λλ≤ （4-5）式中： λ——构件的最大长细比；[λ]——构件的容许长细比。
3. 轴心受压构件的整体稳定计算《规范》对轴心受压构件的整体稳定计算采用下列形式：f AN≤ϕ （4-25）式中：ϕ——轴心受压构件的整体稳定系数，ycrf σϕ=。
整体稳定系数ϕ值应根据构件的截面分类和构件的长细比查表得到。
构件长细比λ应按照下列规定确定： （1）截面为双轴对称或极对称的构件⎭⎬⎫==y y y x x x i l i l //00λλ（4-26）式中：x l 0，y l 0——构件对主轴x 和y 的计算长度；x i ，y i ——构件截面对主轴x 和y 的回转半径。
双轴对称十字形截面构件，x λ或y λ取值不得小于5.07b/t （其中b/t 为悬伸板件宽厚比）。
工字钢刚度计算公式工字钢是一种常见的建筑材料，它具有优良的强度和刚度特性，常用于梁柱等承重结构的设计和施工中。
在工字钢的设计过程中，准确计算其刚度是十分重要的。
本文将介绍工字钢刚度计算公式及其应用。
工字钢的刚度是指其对外力的抵抗能力和变形程度。
刚度的计算可以通过杨氏模量和截面性质来得到。
对于工字钢来说，其刚度计算公式如下：刚度 = (E * I) / L其中，E代表杨氏模量，I代表截面惯性矩，L代表工字钢的长度。
杨氏模量是指材料在单位应力下的应变能力，是衡量材料刚度的重要指标。
不同材料的杨氏模量会有所差异，需要根据具体材料的特性来确定。
截面惯性矩是指工字钢截面对旋转的抵抗能力，也是工字钢刚度计算中的重要参数。
截面惯性矩的计算可以通过工字钢的几何尺寸来得到，通常可以在工字钢的技术规范手册中找到相应的计算方法。
工字钢的长度是指工字钢的实际长度，通常以米为单位。
在实际计算中，长度可以根据工程需要进行调整。
通过上述公式，我们可以计算出工字钢的刚度。
刚度的数值越大，说明工字钢对外力的抵抗能力越强，变形程度越小。
在工字钢的设计中，通常需要根据工程要求和承载力要求来确定刚度的数值。
除了工字钢刚度的计算，我们还需要考虑工字钢的承载能力。
工字钢的承载能力与其截面积和材料强度有关。
在设计过程中，需要根据工字钢的截面尺寸和材料的强度来确定其承载能力是否满足工程需求。
工字钢的刚度计算对于建筑结构的设计和施工具有重要意义。
合理计算工字钢的刚度可以保证工程的安全性和稳定性。
在实际工程中，设计师需要根据具体的工况和要求，选择合适的工字钢型号和尺寸，确保其刚度和承载能力满足设计要求。
工字钢刚度的计算是工程设计中的重要步骤。
通过合理计算工字钢的刚度，可以保证工程结构的安全性和稳定性。
设计师需要充分了解工字钢的材料特性和截面性质，准确计算刚度，并结合工程要求进行选择和设计。
只有这样，才能确保工字钢在工程中发挥最佳的作用。
