模板刚度计算书

行下道工序。

九、脚手架计算一．梁模板计算书浇注750×1300屋面梁混凝土，模板采用18厚木质多层板，次龙骨40×90木方，间距300，主龙骨Ф48×3.5钢管，间距500，支撑系统采用Ф48×3.5钢管脚手架。

立杆间距900，横杆间距1.50米。

验算模板及支撑的强度与刚度。

1. 荷载：（1）模板结构的自重标准值（G 1K ）模板及小楞的自重标准值：04KN/m 2（2）新浇注混凝土自重标准值（G 2K ）大梁新浇混凝土自重标准值：24×0.75×1.33＝23.94 KN/m 2 （3）钢筋自重标准值（G 3K ）1.5×1.33×0.75＝1.5 KN/m 2（4）施工人员及施工设备荷载标准值（Q 1K ）计算模板及直接支撑模板的小楞时，均布活荷载取2.5 KN/m 2再以集中荷载2.5KN 进行验算，比较两者所得的弯矩值，取其最大者采用： 荷载组合施工荷载为均布荷载 F'＝Υ0（ΥG S GK +ΥQK S QK ）＝0.9×［1.2×（0.4＋23.94＋1.5）＋1.4×2.5］ ＝31.06 KN/m 2F'＝Υ0［ΥG S GK +∑=ni 1ΥQi φCi S Qik ］＝0.9［1.35×（0.4＋23.94＋1.5）＋1.4×0.7×2.5］＝33.60 KN/m2两者取较大值，应取33.60 KN/m2作为计算依据，以1m长为算单元，化为均布线荷载。

q1＝33.60×1＝33.60 KN/m施工荷载为集中荷载时q2＝［0.9×1.2（0.4＋1.5＋23.94）］×1＝27.91 KN/m P＝0.9×1.4×2.5＝3.15 KN/m2.模板面板验算（1）强度验算施工荷载为均布荷载时，按四跨连续梁计算。

独立梁模板设计计算书1 计算简图2 高支模设计计算模板支架搭设高度为13.20米，基本尺寸为：梁截面 B×D=400mm×900mm，梁两侧楼板厚度0mm，梁支撑立杆的横距(跨度方向) l=0.90米，立杆的步距 h=1.50米，梁底布置3道龙骨，梁底小横杆间距0.300m，梁底增加1道承重立杆。

梁顶托采用双钢管: 48×3.5。

立杆上端伸出至模板支撑点长度：0.30米。

采用的钢管类型为48×3.5。

一、模板面板计算使用模板类型为：胶合板。

面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板按照多跨连续梁计算。

(1)钢筋混凝土板自重(kN/m)：q11 = 25.500×0.900×0.300=6.885kN/m(2)模板的自重线荷载(kN/m)：q12 = 0.350×0.300×(2×0.900+0.400)/0.400=0.578kN/m(3)活荷载为施工荷载标准值(kN/m)：q13 = 2.500×0.300=0.750kN/m均布线荷载标准值为：q = 25.500×0.900×0.300+0.350×0.300×(2×0.900+0.400)/0.400=7.463kN/m 均布线荷载设计值为：q1 = 0.9×[1.35×(6.885+0.578)+1.4×0.9×0.750]=9.917kN/m 面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面抵抗矩W和截面惯性矩I分别为:W = 30.00×1.80×1.80/6 = 16.20cm3；I = 30.00×1.80×1.80×1.80/12 = 14.58cm4；施工荷载为均布线荷载：计算简图剪力图(kN)弯矩图(kN.m)经过计算得到从左到右各支座力分别为N1=0.744kNN2=2.479kNN3=0.744kN最大弯矩 M1 = 0.050kN.m(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.050×1000×1000/16200=3.061N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算验算挠度时不考虑可变荷载值，仅考虑永久荷载标准值，故采用均布线荷载标准值q = 7.46kN/m为设计值。

附录：模板力学计算书（一）顶板模板计算楼板厚度150mm和100mm，模板板面采用15mm高强度层板，次龙骨采用50×100mm，E=104/mm2，I=bh3/12=50×1003/12=4.16×104mm4方木主龙骨采用100×100mm方木。

1.1（1）荷载计算模板及支架自重标准值：0.3KN/M2混凝土标准值：24KN/m2钢筋自重标准值：1.1KN/m2施工人员及设备荷载标准值：2.5KN/m2楼板按100mm厚算荷载标准值：F1=0.3+24×0.1+1.1+2.5=6.3KN荷载标准值：F2=(0.3+24×0.1+1.1) ×1.2+2.5×1.4=8.06KN楼板按150mm厚算荷载标准值：F3=0.3+24×0.15+1.1+2.5=7.5KN荷载标准值：F4=(0.3+24×0.15+1.1) ×1.2+2.5×1.4=9.5KN(2)计算次龙骨间距：新浇筑的混凝土均匀作用在胶合板上，单位宽度的面板可以视为梁，次龙骨作为梁支点按三跨连续考虑，梁宽取200mm1）板厚按150mm算则最大弯距：M max=0.1q1l12最大挠度：U max=0.667q1l14 /(100EI)其中线荷载设计值q1=F4×0.2=9.5×0.2=1.9KN/m按面板的抗弯承载力要求：M max=0.1q1l12=[f w w]=1/6fwbh2=0.1×1.9×l12=1/6f w bh2l1=[(1/6×30×200×152)/(0.1×1.9)]0.5=529.6按面板的刚度要求，最大变形值为模板结构的1/250U mas=0.677q2l14/(100EL)=l1/250L1'=[(100×104×4.16×104)/(1.9×0.677×250)]1/3=462.77mm 2）板厚按100mm算则最大弯距：M max=0.1q2l22最大挠度：Umax=0.667q2l24/(100EL)其中线荷载设计值q2=F2×0.2=8.06×0.2=1.612KN/m按面板的抗弯承载力要求：M max =0.1q2l22=[f w w]=1/6fwbh20.1×1.612×122=1/6f w bh2l2=[(1/6×30×200×102)/(0.1×1.612)]0.5=787.62按面板的刚度要求，最大变形值为模板结构的1/250U max=0.677q2l24/(100EI)=12/250L2'=[(100×104×4.16×104)/(1.61×0.677×250)]1/3=534mm取按抗弯承载力，刚度要求计算最小值，l1'=462.77mm，施工次龙骨间距取200mm<l1'满足要求。

**省道工程墩柱模板计算书一、计算依据1.模板支撑体系尺寸模板竖肋间距: 300(mm)后横肋间距: 1000(mm)对拉螺栓间距: 1000 (mm)2、混凝土参数混凝土浇筑高度: 4 (m)每模混凝土数量：24m3混凝土浇筑速度: 2m/小时混凝土浇筑温度: 20 (℃)混凝土坍落度: 140～160 (mm)3.材料参数模板面板：δ=6mm钢模板。

模板纵肋：[10槽钢模板横肋：[20槽钢:对拉螺栓：M22螺栓法兰：δ12×80钢板二、荷载计算1、水平荷载统计根据路桥混凝土的施工条件计算混凝土侧压力如下：1.新混凝土对模板的水平侧压力标准值按照《路桥施工计算手册》新浇混凝土对模板侧面压力，可按下列公式计算，得最小值：KF⋅h⋅=γ当v/T≤0.035时：h=0.22+24.9v/T当v/T＞0.035时：h=1.53+3.8v/T式中 F------新浇筑混凝土对模板的最大侧压力（KN/m2）。

γ------混凝土的重力密度（kN/m3）钢筋混凝土取25kN/m3。

T------混凝土的温度（20°C）。

V------混凝土的浇灌速度（m/h）；现场提供的浇筑速度不大于为2 m/h。

------外加剂影响修正系数，不掺外加剂时取 1.0；掺缓凝外加剂K1取1.2，该工程取1.2。

------混凝土坍落度影响系数，当坍落度小于100mm时，取 1.10K2不小于100mm，取1.15。

本计算方案以混凝土坍落度高度为180mm，取1.15。

v/T=2/20=0.1＞0.035h=1.53+3.8v/T=1.91mKF=γ⋅h⋅=1.2*25*1.91=57. 3kN/m2F=53.3kN/ m2作为模板水平侧压力的标准值。

2.倾倒混凝土时产生的水平荷载标准值考虑倾倒混凝土产生的水平活载荷标准值取值4KN/m2（泵送混凝土）3.振捣混凝土时产生的水平荷载标准值振捣混凝土时产生的水平荷载标准值取值4KN/m2（作用范围在新浇筑的混凝土侧压力的有效压头高度之内）。

桥台模板设计计算一、概述由于肋式桥台的结构尺寸种类较多，为了便于模板的统一利用，提高利用率，模板按照最大尺寸制作。

为了保证结构的外观质量，模板采用大块定型钢模板，且沿高度方向分两节制作。

二、模板设计1、模板结构形式模板面板采用5mm钢板，竖肋采用[8槽钢，间距为50cm，内横肋采用5*80的扁钢，间距为30cm，外横肋采用2[8槽钢，间距为80cm，边框采用∠75/6的角钢。

2、荷载计算（1）砼侧压力砼采用吊斗浇注，浇注速度取 3.5m/h，入模温度取15℃，Ks 取1.15,Kw取 1.2,肋台最高为6.12m,则Pm=4+[1500/(T+30)]×Ks×Kw×3√V=4+[1500/(15+30)]×1.15×1.2×3√3.5 =73.84Kpa Pm=ΥΗ=25×6.12=153Kpa故取Pa为73.84Kpa。

（2）振捣砼时产生的荷载取 4.0Kpa计算强度荷载P1=77.84Kpa验算强度荷载P2=73.84Kpa3、面板计算Lx/Ly=50/30=1.67 按双面板计算，选三边固定，一边简支的情况计算。

（1）强度计算由《建筑工程模板施工手册》查得，当Ly/Lx=0.6时W=0.00249 Mx=0.0384 My=0.0059 Mx0=-0.0814 My=-0.0571 取 1 米宽板条作为计算单元，最大强度计算荷载为：q=77.84×1=77.84KN/mMmax=Mx0ql2=-0.0814×77.84×0.32=0.57KN·m面板截面抗弯模量 W=bh2/6=1000×52/6=4167mm3σm a x = Mm a x/W =0.57×106/4167=136.8MPa<[σ]=145Mpa强度满足要求。

(2)刚度验算F=P2=73.84Kpa h=300mB=Eh3/12(1-ν2)=2.06×105×53/[12×(1-0.32)]=2.36×106N·mmKf=W=0.00249,则fm a x =KfFl4/B=0.00249×73.84×10-3×3004/2.36×106=0.63mmfm a x与h/500=0.6相差很小，可认为满足要求。

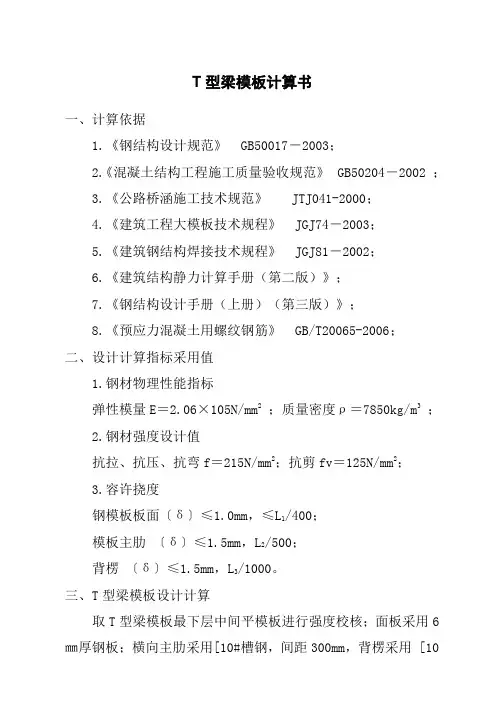

T型梁模板计算书一、计算依据1.《钢结构设计规范》 GB50017－2003；2.《混凝土结构工程施工质量验收规范》 GB50204－2002 ；3.《公路桥涵施工技术规范》 JTJ041-2000；4.《建筑工程大模板技术规程》 JGJ74－2003；5.《建筑钢结构焊接技术规程》 JGJ81－2002；6.《建筑结构静力计算手册（第二版）》；7.《钢结构设计手册（上册）（第三版）》；8.《预应力混凝土用螺纹钢筋》 GB/T20065-2006；二、设计计算指标采用值1.钢材物理性能指标弹性模量E＝2.06×105N/mm2；质量密度ρ＝7850kg/m3；2.钢材强度设计值抗拉、抗压、抗弯f＝215N/mm2；抗剪fv＝125N/mm2；3.容许挠度钢模板板面〔δ〕≤1.0mm，≤L1/400；模板主肋〔δ〕≤1.5mm，L2/500；背楞〔δ〕≤1.5mm，L3/1000。

三、T型梁模板设计计算取T型梁模板最下层中间平模板进行强度校核；面板采用6㎜厚钢板；横向主肋采用[10#槽钢，间距300mm，背楞采用 [10槽钢，拉杆横向间距1000（最大）mm ，对拉杆为PSB785-φ16，上下为T16梯形对拉螺栓。

下面为背楞及拉杆计算截面， 得出数据拉杆间距2500mm （一）荷载计算 水平荷载统计：新浇混凝土对模板的水平侧压力标准值。

按照（JGJ74-2003）附录B ，模板荷载及荷载效应组合B.0.2规定：F ＝Min （F 1，F 2）2/1210122.0Vt F c ββγ=本计算书各工艺参数：γc -----取25 kN/m 3； t 0------初凝时间为4小时； V ------浇筑速度为3m/h ；H ------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）；取25m ； β1------取1.2； β2------取1.15。

则砼侧压力标准值F 为：F 1＝0.22×25×4×1.2×1.15×3１/2=52.59 kN/m 2F 2＝25×25＝625kN/m 2HF c γ=2砼侧压力荷载分项系数为1.2； 有效压头高度为：1.22559.52===c F h γ米 在有效压头高度之外，模板强度验算时采用荷载设计值，为 F*1.2＝52.59×1.2＝63.108 kN/m 2在有效压头高度之外，模板刚度验算时采用荷载标准值，为 F*1.0 （二）面板计算计算所用软件为《结构力学求解器》2.0版本。

三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

根据《建筑施工手册》，强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

计算的原则是按照龙骨的间距和模板面的大小,按支撑在次楞上的三跨连续梁计算。

面板计算简图1.抗弯强度验算弯矩计算公式如下:M=0.1q1l2+0.117q2l2其中，M--面板计算最大弯矩(N·mm)；l--计算跨度(次楞间距): l =300.0mm；新浇混凝土侧压力设计值q1: 1.2×48.659×0.500×0.900=26.276kN/m；倾倒混凝土侧压力设计值q2: 1.4×3.00×0.50×0.90=1.890kN/m；其中0.90为按《施工手册》取的临时结构折减系数。

面板的最大弯矩：M =0.1×26.276×300.02+0.117×1.890×300.02= 2.56×105N·mm；按以下公式进行面板抗弯强度验算：σ = M/W< f其中，σ --面板承受的应力(N/mm2)；M --面板计算最大弯矩(N·mm)；W --面板的截面抵抗矩:W = bh2/6 = 500×18.0×18.0/6=2.70×104 mm3；f --面板截面的抗弯强度设计值(N/mm2)；f=13.000N/mm2；面板截面的最大应力计算值：σ = M/W = 2.56×105 / 2.70×104 = 9.5N/mm2；面板截面的最大应力计算值σ =9.5N/mm2小于面板截面的抗弯强度设计值[f]=13N/mm2，满足要求！2.抗剪强度验算计算公式如下:V=0.6q1l+0.617q2l其中，V--面板计算最大剪力(N)；l--计算跨度(次楞间距): l =300.0mm；新浇混凝土侧压力设计值q1: 1.2×48.659×0.500×0.900=26.276kN/m；倾倒混凝土侧压力设计值q2: 1.4×3.00×0.50×0.90=1.890kN/m；面板的最大剪力：V = 0.6×26.276×300.0 + 0.617×1.890×300.0 = 5079.5N；截面抗剪强度必须满足:τ= 3V/(2bh n)≤f v其中，τ--面板截面的最大受剪应力(N/mm2)；V--面板计算最大剪力(N)：V = 5079.5N；b--构件的截面宽度(mm)：b = 500mm ；h n--面板厚度(mm)：h n = 18.0mm ；f v--面板抗剪强度设计值(N/mm2)：f v = 1.500 N/mm2；面板截面的最大受剪应力计算值: τ =3×5079.5/(2×500×18.0)=0.847N/mm2；面板截面抗剪强度设计值: [f v]=1.500N/mm2；面板截面的最大受剪应力计算值τ=0.847N/mm2小于面板截面抗剪强度设计值[τ]=1.5N/mm2，满足要求！3.挠度验算根据《建筑施工手册》，刚度验算采用标准荷载，同时不考虑振动荷载作用。

湖畔郦百合苑9-13、14、15、18、19#楼及车库工程 模板工程施工方案模板计算书1.计算依据1．参考资料《建筑结构施工规范》 GB 50009—2001《钢结构设计规范》 GB 50017—2003《木结构设计规范》 GB 50005—2003《混凝土结构设计规范》 GB 50010—2002《钢结构工程施工质量验收规范》 GB 50205-20012.侧压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

通过理论和实践，可按下列二式计算，并取其最小值：2/121022.0V t F c ββγ=H F c γ=式中 F------新浇筑混凝土对模板的最大侧压力（KN/m 2）γc ------混凝土的重力密度（kN/m 3），此处取26kN/m 3t 0------新浇混凝土的初凝时间（h ）,可按实测确定。

当缺乏实验资料时，可采用t0=200/(T+15)计算；假设混凝土入模温度为250C ，即T=250C ，t 0=5V------混凝土的浇灌速度（m/h ）;取2.5m/hH------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）;取9mβ1------外加剂影响修正系数，不掺外加剂时取1；掺具有缓凝作用的外加剂时取1.2。

β2------混凝土塌落度影响系数，当塌落度小于30mm 时，取0.85；50—90mm 时，取1；110—150mm 时，取1.15。

大模板侧压力计算2/121022.0V t F c ββγ=20.22265 1.0 1.0 2.545.2/K N m =⨯⨯⨯⨯⨯=H F c γ==26x9=234KN/m取二者中的较小值，F =45.2kN/ m 2有效压头高度：/45/26 1.74c h F m γ===倾倒混凝土产生的水平载荷标准值4.0 kN/ m 2245.2 1.24 1.460/q K N m =⨯+⨯=柱模板侧压力计算2/121022.0V t F c ββγ= 20.22265 1.0 1.15 2.552/K N m =⨯⨯⨯⨯⨯=H F c γ==26x9=234KN/m取二者中的较小值，F =52kN/ m 2有效压头高度：/52/262c h F m γ===倾倒混凝土产生的水平载荷标准值6.0 kN/ m 2252 1.26 1.471/q K N m =⨯+⨯=综上,大模板混凝土侧压力标准值为45KN/m 2,设计值为60KN/m 2；柱模板混凝土侧压力标准值为52KN/m 2,设计值为80KN/m 2。

梁模板计算书梁模板的计算主要包括：①底板下内楞、底板下外楞和底板下支撑；②梁侧模板、侧模板内楞、梁侧模板外楞和对拉钢片。

1、梁模底板及内楞计算（1）梁截面≤350×600梁底板按350×600计算①强度验算：底板承受标准荷载：恒载：混凝土自重力 24KN/m3×0.35m×0.6m×1.2=6.048KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×0.6m×1.2=0.378KN/m动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=8.663KN/m木模板需乘折减系数0.9：则q=q1×0.9=7.8KN/m梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fmM=Km×qL2W=bh2/6式中：δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121δ=0.121×7.8×L2×6/(350×152)≤13N/mm2解得：L≤425mm②剪应力验算所用公式：τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×7.8×L/(2×600×15)≤fv=1.4N/mm2解得：L≤510mm③挠度验算所用公式：w=Kwql4/100EI≤L/250查表得：Kw=0.967w=0.967×7.8×L4×12/(100×9000×350×153)≤L/250解得：L≤361mm综合以上三种情况，L≤361mm，底板可满足要求，可取L=350mm（2）350×600＜梁截面≤350×1100梁底板按350×1100计算①强度验算：底板承受标准荷载：恒载：混凝土自重力 24KN/m3×0.35m×1.1m×1.2=11.088KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×1.1m×1.2=0.693KN/m动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=14.018KN/m木模板需乘折减系数0.9：则q=q1×0.9=12.616KN/m梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fmM=Km×qL2W=bh2/6式中：δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121δ=0.121×12.616×L2×6/(350×152)≤13N/mm2解得：L≤334mm②剪应力验算所用公式：τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×12.616×L/(2×1100×15)≤fv=1.4N/mm2解得：L≤444mm③挠度验算所用公式：w=Kwql4/100EI≤L/250查表得：Kw=0.967w=0.967×12.616×L4×12/(100×9000×350×153)≤L/250解得：L≤307mm综合以上三种情况，L≤307mm，底板可满足要求，可取L=300mm（3）梁截面＞350×1100梁底板计算按350×2600计算①强度验算：底板承受标准荷载：恒载：混凝土自重力 24KN/m3×0.35m×2.6m×1.2=26.208KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×2.6m×1.2=1.638KN/m动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=30.083KN/m木模板需乘折减系数0.9：则q=q1×0.9=27.074KN/m梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fmM=Km×qL2W=bh2/6式中：δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121δ=0.121×27.04×L2×6/(350×152)≤13N/mm2解得：L≤228mm②剪应力验算所用公式：τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×27.074×L/(2×2600×15)≤fv=1.4N/mm2解得：L≤466mm③挠度验算所用公式：w=Kwql4/100EI≤L/250查表得：Kw=0.967w=0.967×27.074×L4×12/(100×9000×350×153)≤L/250解得：L≤238mm综合以上三种情况，L≤228mm，底板可满足要求，可取L=200mm2、梁底外楞验算（1）梁截面≤350×600梁底外楞计算①强度验算：外楞下钢管的纵向间距设为L2，沿纵向为三排。

墙模板计算书一、墙模板基本参数计算断面宽度400mm，高度7100mm，两侧楼板厚度200mm。

模板面板采用普通胶合板。

内龙骨间距200mm，内龙骨采用40×90mm木方，外龙骨采用双钢管48mm×3.5mm。

对拉螺栓布置14道，在断面内水平间距200+500+500+500+500+500+500+500+500+500+500+500+500+500mm，断面跨度方向间距600mm，直径14mm。

面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。

7100m m模板组装示意图二、墙模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m；β——混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值:F1=0.9×27.000=24.300kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值:F2=0.9×4.000=3.600kN/m2。

三、墙模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照连续梁计算。

面板的计算宽度取6.90m。

荷载计算值q = 1.2×24.300×6.900+1.40×3.600×6.900=235.980kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 690.00×1.50×1.50/6 = 258.75cm3；I = 690.00×1.50×1.50×1.50/12 = 194.06cm4；235.98kN/mA计算简图0.944弯矩图(kN.m)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：167.67kN/mA变形计算受力图0.012经过计算得到从左到右各支座力分别为 N 1=18.878kN N 2=51.916kNN3=51.916kNN4=18.878kN最大弯矩 M = 0.943kN.m最大变形 V = 0.156mm(1)抗弯强度计算经计算得到面板抗弯强度计算值 f = M/W = 0.943×1000×1000/258750=3.644N/mm2面板的抗弯强度设计值 [f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算截面抗剪强度计算值T=3Q/2bh=3×28317.0/(2×6900.001×15.000)=0.410N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算面板最大挠度计算值 v = 0.156mm面板的最大挠度小于200.0/250,满足要求!四、墙模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。

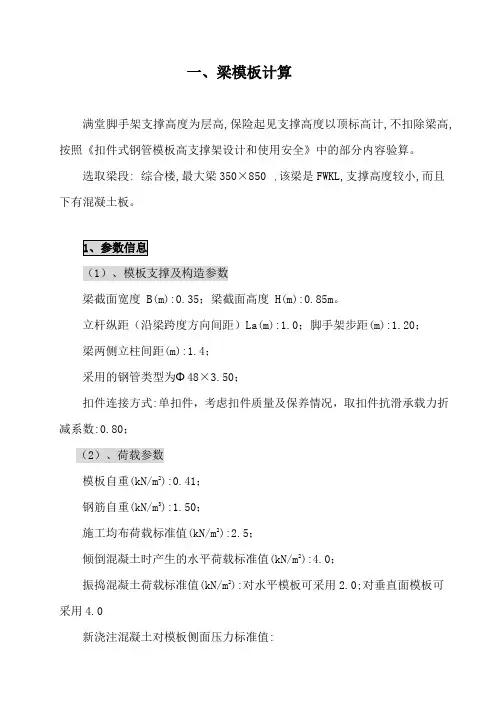

一、梁模板计算满堂脚手架支撑高度为层高,保险起见支撑高度以顶标高计,不扣除梁高,按照《扣件式钢管模板高支撑架设计和使用安全》中的部分内容验算。

选取梁段: 综合楼,最大梁350×850,该梁是FWKL,支撑高度较小,而且下有混凝土板。

（1）、模板支撑及构造参数梁截面宽度 B(m):0.35；梁截面高度 H(m):0.85m。

立杆纵距（沿梁跨度方向间距）La(m):1.0；脚手架步距(m):1.20；梁两侧立柱间距(m):1.4；采用的钢管类型为Φ48×3.50；扣件连接方式:单扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；（2）、荷载参数模板自重(kN/m2):0.41；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；倾倒混凝土时产生的水平荷载标准值(kN/m2):4.0；振捣混凝土荷载标准值(kN/m2):对水平模板可采用2.0;对垂直面模板可采用4.0新浇注混凝土对模板侧面压力标准值:（3）、材料参数木材品种：松木；（或杉树），强度等级按TC13，木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：13.0；木材抗剪强度设计值fv(N/mm2)：1.4；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500；面板抗弯强度设计值fm(N/mm2)：15.0；（4）、梁底模板参数梁底模板主楞的间距(mm)：300.0；面板厚度(mm)：120.0；（5）、梁侧模板参数次龙骨间距：400mm,材料为40*60木楞。

穿梁螺栓水平间距(mm)：400；主楞(外楞)间距(mm)；不等，见下面分析。

穿梁螺栓竖向间距(mm)：不等，见下面分析；穿梁螺栓直径(mm)：M14；主楞龙骨材料：φ48×3.5钢管；强度验算要考虑新浇混凝土侧压力和振捣混凝土时产生的荷载；不考虑倾倒混凝土时产生的水平荷载,挠度验算只考虑新浇混凝土侧压力。

梁模板(木支撑)计算书(木支撑立杆截面类型为方木)梁模板(木支撑)计算书(木支撑立杆截面类型为方木)梁模板(木支撑)计算书1、模板参数木支撑纵距Lb (m): 0.500；立杆计算高度H (m): 3.000;立杆采用方木；立杆方木截面宽度b(mm): 80.000；立杆方木截面高度h(mm): 80.000；梁底斜撑方木截面宽度b1 (mm): 40.000:梁底斜撑方木截面高度h1 (mm): 60.000:帽木长度La(m): 1.000:帽木截面宽度b2 (mm): 60.000:帽木斜撑方木截面高度h2 (mm): 80.000:斜撑与立杆连接处到帽木的距离h0 (mm): 600.000:梁截面宽度B(m): 0.250:梁截面高度D(m): 0.500:2、荷载参数模板自重(kN/m2): 0.350；混凝土与钢筋自重(kN/m2): 25.000；振捣混凝土荷载(kN/m2): 1.000；新浇混凝土荷载侧压力(kN/m2):12.000;3、梁侧模板参数梁侧斜撑截面宽度b3 (mm): 40.000；梁侧斜撑截面高度h3 (mm): 60.000；梁侧背楞截面宽度b4 (mm): 40.000；梁侧背楞截面高度h4 (mm): 60.000；梁侧斜撑至梁侧背楞的距离Ld(m): 0.150；4、面板参数面板选用类型: 胶合面板；面板弹性模量E(N/mm2): 9500.000;面板厚度(mm): 20.000;面板抗弯设计值fm(N/mm2): 13.000;5、立杆方木参数立杆方木选用木材：杉木；方木弹性模量E(N/mm2): 9000.000；方木抗压强度设计值fv(N/mm2): 10.000；6、斜撑方木参数斜撑方木选用木材：杉木；斜撑方木弹性模量E(N/mm2): 9000.000；斜撑方木抗压强度设计值fv(N/mm2): 11.000；7、帽木方木参数帽木方木选用木材：杉木；弹性模量E(N/mm2): 9000.000；抗剪强度设计值fv(N/mm2): 1.400；抗弯强度设计值fm(N/mm2): 11.000；8、梁侧背楞参数梁侧背楞选用类型：杉木；梁侧背楞弹性模量E(N/mm2): 9000.000；梁侧背楞抗弯强度设计值fm(N/mm2): 11.000；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。

模板设计计算书一．模板设计计算依据（一）．模板的荷载1．模板及支架自重模板构件名称自重（kgf/m2）钢模板及连接件重量50钢模板、连接件及钢楞重量75楼板模板及支架重量（楼层高度4米以下）110２． 新灌砼重量：2500kg/m３３．钢筋重量：梁板结构每M3楼板 110kgf/m３梁 150kgf/m３４．施工人员、灌浇设备及砼堆集的重量：（1） 计算模板和直接支承模版的钢楞时，均布荷载为250kgf/m２，另应以集中荷载250kgf进行验算，两者产生弯距取大者。

（2） 计算直接支承钢楞的结构构件时，均布荷载为150kgf/m2。

（3） 计算支架立柱及其他支承构件时，均布荷载为100kgf/m2。

５．振捣砼时产生的荷载水平模板为 200kgf/m2；垂直模板为400kgf/m2６．新浇砼对模板面的压力（见第2页）７．倾倒砼时产生的荷载供料方法水平荷载（kgf/m2）用溜槽、串筒或导管200小于0.2m3的运输器具2000.2—0.8m3的运输器具4000.8m3以上的运输器具600（二）．混凝土侧压力计算公式：１．Ｐ＝0.4+150/(T+30)×Ks×Kw×V１／３ｍ＝２.5H２．ＰｍＰ――新灌砼最大侧压力ｍＶ―――浇筑速度Ｔ―――入模温度Ｈ―――侧压力计算点至新浇筑砼顶面总高度――坍落度修正系数Ｋｓ（现场搅拌坍落度３－５时取１.０；商品砼取1.15） Ｋｗ――外加剂修正系数（不加外加剂时 Ｋｗ＝１；掺缓凝剂时 Ｋｗ＝１.2）（三）．钢模板及配件容许挠度钢模板面板 １.5 钢楞、柱箍 ３.0 钢模板结构体系 L/1000（四）．砼柱模板设计计算柱箍间距：按抗弯强度计算 Ｌ1≤8[б]W A/P m (L ２2+４L 3W) 按挠度计算 L1≤384[f]EI/5P m L ２4 P m ――混凝土侧压力L 2――长边柱箍跨距（＝长边柱宽＋两侧钢模肋高） L 3――短边柱箍跨距（＝短边柱宽＋两侧钢模肋高） P――柱箍受轴向拉力 A――柱箍截面积（见附表） W――截面最小抵抗矩（见附表） [б]－钢材抗拉、抗压和抗弯的容许应力 I――截面惯性矩（见附表）E――钢材弹性模量 ２.1×106kgf/cm ２各种型钢力学性能表 (表一)规 格 (mm) 截面积A(cm 2) 重量(kg/m) 截面惯性矩Ix(cm 4) 截面最小抵抗矩Wx(cm 3) 扁钢 -70*5 3.5 2.75 14.29 4.08 ∠75*25*3 2.91 2.28 17.17 3.76 角 钢 ∠80*35*3 3.30 2.59 22.44 4.17 φ48*3 4.24 3.33 10.78 4.49 φ48*3.5 4.89 3.84 12.19 5.08 钢 管 φ51*3.5 5.22 4.10 14.81 5.81 □60*40*2.5 4.57 3.59 21.88 7.29 □80*40*2.0 4.52 3.55 37.13 9.28 矩形 钢管 □100*50*38.64 6.78 112.12 22.4 [ 80*40*34.50 3.53 43.9210.98冷弯槽 钢 [ 80*40*3 4.50 3.53 43.92 10.98 冷弯槽 钢 [ 100*50*3 5.70 4.47 88.52 12.2 [ 80*40*15*3. 5.08 3.99 48.92 12.23 [ 100*50*20*3 6.58 5.16 100.28 20.06 槽钢[ 8 10.248.04101.325.3二、柱模板设计实例：一高层钢筋砼柱序号４，断面1000×800ｍｍ，净高５.15m 砼浇筑速度为ｖ＝６ｍ／ｈ，入模温度为２９℃，求作配板设计？解：（１）柱宽800方向，取２块300ｍｍ加１块200ｍｍ模板，宽1000方向，取２块300ｍｍ加２块200ｍｍ模板；（２）高度方向：取３块1500mm 加１块600mm，共计5100mm，余500mm 拼木料； （3）砼最大侧压力为：Ｐｍ＝0.4+150/(29+30) ×1×1×61/3 ＝5.02tf/m 2（4） 求柱箍间距：取箍 100×50×20×3作柱箍，从表１中查: W=20.06 A=6.58 I=100.28L 1≤8×1600×20.06×6.58/0.502(1102×6.58+4×90×20.06) =38.76cm=388mmL 1≤384[f]EI/5P m L 24=384×0.3×2.1×106×100.28/5× 0.502×1104=66cm=660mm 所以:取柱箍380mm,共布13道。

顶板模板设计计算书一. 荷载计算:结构顶板厚 d=0.150m①模板结构自重 0.500 KN/m 2 ②新浇混凝土自重标准值 24.0×0.150=6.000KN/m 2 ③顶板钢筋自重 1.1×0.150=0.275KN/m 2 ④施工人员和施工设备荷载 2.5KN/m 21.2×(①+②+③)+1.4×④=1.2×(0.500+6.000+0.275)+1.4×2.5=11.63N/m 2（用于计算弯矩）①+②+③+④=0.500+6.000+0.275+2.5=9.275N/m 2（用于计算挠度）二.模板计算:模板采用1.8cm 厚木胶合板,荷载折减系数取0.900按模板宽度:0.001m 单元计算;模板EI=3160000N ·mm 2模板W=54mm 3;按四跨连续梁计算模板计算跨度L=0.300m模板允许应力[σ]=20N/mm 21. 荷载q1=0.900×11.63×0.001=0.0116KN/mq2=0.900×9.275×0.001=0.0093KN/m2.模板抗弯强度验算:M=0.1250ql 2=0.1250×0.0116×0.3002=0.0001178KN ·mσ=M/W=0.0001178×106/54=2.180625N/mm2<20N/mm23.模板挠度验算:ω=0.5210 ×ql4/100EI=0.5210×0.0093×（1000×0.300）4/(100×3160000)=0.081mm允许挠度[ω]=1.5mm二.小龙骨验算:小龙骨采用5CM×10CM木龙骨 ;间距0.300m;已知条件:截面抵抗矩: W=83333mm3截面刚度: EI=45800000000N·mm2抗弯承载力:f=13N/mm2m允许挠度: [w]=L/400mm2计算跨度: L=1.200m按三跨连续梁计算q1=11.63×0.300=13.95600KN/m查内力计算手册小龙骨弯矩=0.10×ql2=0.10×13.95600×1.2002=0.452KN·mMmax小龙骨应力σ=M max/W=0.452×106/83333=5.426N/mm2<13N/mm2小龙骨挠度ω=0.667ql4/100EI=0.667×13.95600×(1.200×1000）4÷（100×45800000000） =0.5524mm< [ω]=1.200×1000/400=3.00 mm三、大龙骨强度及挠度验算大龙骨采用10CM×10CM木龙骨:间距1.200mm按三跨连续梁计算:已知条件：截面抵抗矩: W=166667mm3截面刚度: EI=91700000000N·mm2抗弯承载力:f=13N/mm2m允许挠度: [w]=L/400mm2计算跨度: L=0.6000m大龙骨荷载q=11.63×1.200=11.130KN/m大龙骨弯矩=0.10×ql2=0.10×11.130×0.60002=0.45217KN·mMmax大龙骨应力σ=M max/W=0.45217×106/166667=2.713N/mm2<13N/mm2大龙骨挠度ω=0.667ql4/100EI=0.667×11.130×(0.6000×1000)4÷（100×91700000000）=0.084mm<[ω]=L/400=0.6000×1000/500=1.200mm四.钢支柱验算:采用φ48.5钢管脚手架；间距0.6000×1.2000m；计算长度L=220cm；=215.000N/mm2允许荷载fm已知:A=489mm2 i=1.578cmN=11.63×0.6000×1.2000=6.6780KNλ=L/i =220/1.578=139.417查表:φ=0.312σ=N/φA=6.6780/(0.312×489)=49.396N/ mm2=215.000N/mm2允许荷载fm。

施工安全计算书计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工门式钢管脚手架安全技术规范》等规范编制。

一、参数信息1.构造参数门架型号:MF1219；扣件连接方式:单扣件；脚手架搭设高度(m):4.00承重架类型设置:门架平行于梁截面；门架横距La(m):1.00；门架纵距Lb(m):1.00；门架几何尺寸:b(mm):1219.00，b1(mm):750.00，h(mm):1930.00，h 1(mm):1536.00，h2(mm):100.00，步距(m):1950.00；加强杆的钢管类型:φ48×3.5；立杆钢管类型:φ48×3.5；2.荷载参数模板自重(kN/m2):0.35；混凝土自重(kN/m3):25.0；钢筋自重(kN/m3):25.00；振捣混凝土荷载标准值(kN/m2):0.53.材料参数木材品种：杉木；木材弹性模量E(N/mm2)：9000.0；木材抗弯强度设计值fm(N/mm2)：11.0；木材抗剪强度设计值fv(N/mm2)：1.4；面板类型：胶合面板；钢材弹性模量E(N/mm2)：21000.0；钢材抗弯强度设计值fm(N/mm2)：205.0；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.楼板参数钢筋级别:二级钢HRB 335(20MnSi)；楼板混凝土强度等级::C25；每层标准施工天数:5；每平米楼板截面的钢筋面积(mm2):1440.000；楼板的计算宽度(m):4.00；楼板的计算厚度(mm):100.00；楼板的计算长度(m):4.50；施工平均温度(℃):15.000；5.板底模板参数板底横向支撑类型：方木；板底横向方木截面宽度(mm)：60.0板底横向方木截面高度(mm)：80.0板底纵向方木截面宽度(mm)：60.0板底纵向方木截面高度(mm)：80.0板底横向支撑间隔距离(mm)：250.0面板厚度(mm)：20.0二、板底模板计算面板为受弯结构,需要验算其抗弯强度和挠度。

模板计算书1.计算依据1．参考资料 《建筑结构施工规范》 GB 50009—2001《钢结构设计规范》 GB 50017—2003《木结构设计规范》 GB 50005—2003《混凝土结构设计规范》 GB 50010—2002《钢结构工程施工质量验收规范》 GB 50205-20012.侧压力计算混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

侧压力达到最大值的浇筑高度称为混凝土的有效压头。

通过理论和实践，可按下列二式计算，并取其最小值：》2/121022.0V t F c ββγ=H F c γ=式中 F------新浇筑混凝土对模板的最大侧压力（KN/m 2）γc ------混凝土的重力密度（kN/m 3），此处取26kN/m 3t 0------新浇混凝土的初凝时间（h ）,可按实测确定。

当缺乏实验资料时，可采用t0=200/(T+15)计算；假设混凝土入模温度为250C ，即T=250C ，t 0=5V------混凝土的浇灌速度（m/h ）;取2.5m/hH------混凝土侧压力计算位置处至新浇混凝土顶面的总高度（m ）;取9mβ1------外加剂影响修正系数，不掺外加剂时取1；掺具有缓凝作用的外加剂时取。

β2------混凝土塌落度影响系数，当塌落度小于 30mm时，取；50—90mm 时，取1；110—150mm 时，取。

大模板侧压力计算~2/121022.0V t F c ββγ=20.22265 1.0 1.045.2/KN m =⨯⨯⨯⨯= H F c γ==26x9=234KN/m取二者中的较小值，F = m 2有效压头高度：/45/26 1.74c h F m γ===倾倒混凝土产生的水平载荷标准值 kN/ m 2245.2 1.24 1.460/q KN m =⨯+⨯=柱模板侧压力计算2/121022.0V t F c ββγ=20.22265 1.0 1.1552/KN m=⨯⨯⨯⨯=@H F c γ==26x9=234KN/m取二者中的较小值，F =52kN/ m 2有效压头高度：/52/262c h F m γ===倾倒混凝土产生的水平载荷标准值 kN/ m 2252 1.26 1.471/q KN m =⨯+⨯=综上,大模板混凝土侧压力标准值为45KN/m 2,设计值为60KN/m 2；柱模板混凝土侧压力标准值为52KN/m 2,设计值为80KN/m 2。

墙模板（组合式钢模板）计算书一、工程属性新浇混凝土墙名称桥台台身新浇混凝土墙墙厚(ｍm) 1200混凝土墙的计算高度(mm) 60５0 混凝土墙的计算长度(mm）1749０二、荷载组合混凝土重力密度γc（kN/ｍ3）24 新浇混凝土初凝时间ｔ0(h) 4外加剂影响修正系数β1 1 混凝土坍落度影响修正系数β21．15混凝土浇筑速度Ｖ(m/h) ２.５混凝土侧压力计算位置处至新浇混凝３土顶面总高度H（m)2倾倒混凝土时对垂直面面板荷载标准值Q3ｋ(kＮ／m2)新浇混凝土对模板的侧压力标准值G4k=mｉn［0.22γc t0β1β2v1/２,γｃH]=ｍin[0．22×2４×4×1×1.15×2.51/2，24×3]=mｉn[38．4，72]＝38.4kＮ/m2承载能力极限状态设计值S承＝0．９ｍaｘ[１.2G4ｋ＋1.4Q３k,１．35G4k＋1．４×0．７Q３k］=0.９ｍax[1．2×3８.4+1．4×２,１．３5×３8.4+１.4×0.７×2]＝0.9ｍax[48．8８，53.8]=0.９×53.8＝48.42ｋN/ｍ2正常使用极限状态设计值S正＝Ｇ4ｋ=３8.４kＮ／m２三、面板布置面板铺设方式水平面板长向接缝方式端缝齐平模板设计立面图四、面板验算荷载设计值折减系数0.95 面板宽度ｂ(mm) 6００面板厚度(mm) 3 面板长度(mm) １5００面板截面惯性矩I(cm4）58.87 面板截面抵抗矩Ｗ(cm3) １3.02面板抗弯强度设计值[ｆ］(N／mｍ2) ２０5 面板弹性模量E（N/mｍ２) 206000单块面板一端悬臂长(mm) ３0０小梁间距（mm) ４0０面板长向接缝方式为端缝齐平,根据《组合钢模板技术规范》GB5０21４，4.3.5和４．4.4条,面板强度及挠度验算，宜以单块面板作验算对象。
