尺寸标注方法及标准

通用技术尺寸标注尺寸标注是通用技术中的一项重要内容，它用于规定和描述物体的尺寸、形状和位置关系，以确保产品的制造和组装能够符合设计要求。

尺寸标注的准确与否直接影响着产品的质量和可制造性。

本文将从尺寸标注的定义、标注方法、标注规则以及应用场景等方面进行阐述。

一、尺寸标注的定义尺寸标注是指在工程图纸上标注物体各个部分的尺寸，包括长度、宽度、高度等，以确保产品的尺寸符合设计要求。

尺寸标注通常使用标注线、标注箭头和标注数字等符号来表示，通过这些符号可以清晰地表达出物体的尺寸信息。

二、尺寸标注的方法尺寸标注有多种方法，常见的有基线标注法、直接标注法和链式标注法等。

基线标注法是指将标注线的起点与基线对齐，标注线的终点与被标注对象的边缘对齐，然后在标注线上方或下方写上尺寸数值。

直接标注法是指直接在被标注对象上标注尺寸数值，适用于一些简单的尺寸标注。

链式标注法是指将多个尺寸标注通过标注线依次连接起来，形成链式标注，适用于一些复杂的尺寸标注。

三、尺寸标注的规则1. 尺寸标注应尽量避免重叠和交叉，标注线应清晰、简洁。

2. 尺寸标注应尽量使用整数，不宜使用小数或分数，以便于制造和测量。

3. 尺寸标注应放置在视图的可读位置，避免标注与其他图形重叠。

4. 尺寸标注应尽量与被标注对象保持一定的距离，避免干扰视图的美观性。

5. 尺寸标注应标明单位，如mm、cm、inch等，以确保尺寸的准确性和统一性。

四、尺寸标注的应用场景尺寸标注广泛应用于各个领域，如机械制造、建筑设计、电子产品等。

在机械制造中，尺寸标注用于标明零件的尺寸和公差，以确保零件的互换性和可制造性。

在建筑设计中，尺寸标注用于标明建筑物的尺寸和空间布局，以便于施工和装修。

在电子产品中，尺寸标注用于标明电路板的尺寸和元器件的位置，以确保电路的正常运行。

尺寸标注作为通用技术的一项重要内容，对于产品的设计、制造和组装起着至关重要的作用。

它能够确保产品的尺寸符合设计要求，提高产品的质量和可制造性。

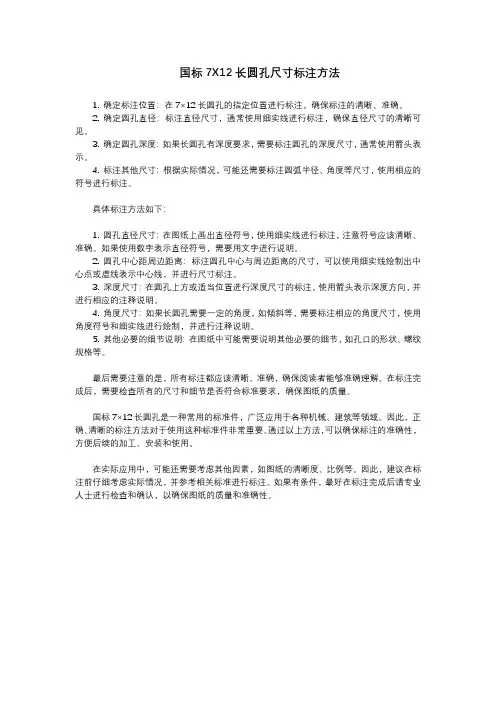

国标7X12长圆孔尺寸标注方法1. 确定标注位置：在7×12长圆孔的指定位置进行标注，确保标注的清晰、准确。

2. 确定圆孔直径：标注直径尺寸，通常使用细实线进行标注，确保直径尺寸的清晰可见。

3. 确定圆孔深度：如果长圆孔有深度要求，需要标注圆孔的深度尺寸，通常使用箭头表示。

4. 标注其他尺寸：根据实际情况，可能还需要标注圆弧半径、角度等尺寸，使用相应的符号进行标注。

具体标注方法如下：1. 圆孔直径尺寸：在图纸上画出直径符号，使用细实线进行标注，注意符号应该清晰、准确。

如果使用数字表示直径符号，需要用文字进行说明。

2. 圆孔中心距周边距离：标注圆孔中心与周边距离的尺寸，可以使用细实线绘制出中心点或虚线表示中心线，并进行尺寸标注。

3. 深度尺寸：在圆孔上方或适当位置进行深度尺寸的标注，使用箭头表示深度方向，并进行相应的注释说明。

4. 角度尺寸：如果长圆孔需要一定的角度，如倾斜等，需要标注相应的角度尺寸，使用角度符号和细实线进行绘制，并进行注释说明。

5. 其他必要的细节说明：在图纸中可能需要说明其他必要的细节，如孔口的形状、螺纹规格等。

最后需要注意的是，所有标注都应该清晰、准确，确保阅读者能够准确理解。

在标注完成后，需要检查所有的尺寸和细节是否符合标准要求，确保图纸的质量。

国标7×12长圆孔是一种常用的标准件，广泛应用于各种机械、建筑等领域。

因此，正确、清晰的标注方法对于使用这种标准件非常重要。

通过以上方法，可以确保标注的准确性，方便后续的加工、安装和使用。

在实际应用中，可能还需要考虑其他因素，如图纸的清晰度、比例等。

因此，建议在标注前仔细考虑实际情况，并参考相关标准进行标注。

如果有条件，最好在标注完成后请专业人士进行检查和确认，以确保图纸的质量和准确性。

机械制图尺寸标注标准机械制图尺寸标注标准一、尺寸及公差标注原则1、尺寸标注应准确，符合国家标准要求，单位选择应统一；2、尺寸标注应清晰明了，上下表示应统一；3、尺寸不能部分标注；4、公差应标明，并应完全体现出整个误差包络范围；5、标注的尺寸应压缩为采用全数字表示方式，仅字母或缩写不明确其正确意义时，可采用字母或缩写加上相应解释；6、有些由科学取精、取偏后计算而来的尺寸，应当标注可用计算方式计出；7、特殊尺寸标注应注明计算方法，并有明确的计算公式；二、尺寸表示方法1、直接标注：正确而简洁的表示方式，适用于直锥、内圆孔、倒角和螺纹等，采用数字和单位组合，在图面上用线表示位置；2、间接标注：以箭头或虚线圆弧两点连线的中点表示，适用于圆柱孔、抛两个圆弧的中心点的距离表示；三、尺寸简写1、公差表示简写：标注安全尺寸时，可用负号“――”代替加减号“±”。

如内圆孔直径一般标注D～代表D-负公差D+正公差；2、单位简写：通用简写可在米、厘米、毫米或其他单位简写前加上“n”，n表示通用简写意义；3、特殊简写：比如，可有尺寸简写1/4形式m，r表示半径，A、B表示平行边长；四、尺寸表示规范1、量具尺寸表示应以整数标注，小数不能大于2位；2、表示的尺寸和公差要一一对应，误差不能交叉；3、图面标注的尺寸及公差数值不能大于部件实际外形尺寸，而表示公差不能小于实际公差范围；4、通用尺寸及公差，可不必表示明确。

如4-4H、4H，均表示M4-4H；5、尺寸及公差不能缺，但可用中文表示工件型式，如：“平面”“曲面”；6、应将螺纹公差表示在螺纹标注处，但螺纹种类、级数和气孔位置可在其他视图注明；7、标注的各尺寸的位置及其标注方式，应统一，不混用或各自另注；8、坐标传递应统一，“X”、“Y”、“Z”等坐标系统应靠下加标注，但可使用角度代替X、Y或Z轴；9、组件尺寸一律在上表面标注；10、标注样式、大小、位置等应统一，不应影响视觉清晰度；11、标注不够清楚，应另附描述说明。

模具设计图纸标注标准及常见尺寸标注方法关键信息项：1、模具设计图纸的基本要求2、标注标准的适用范围3、常见尺寸标注的类型及方法4、标注的精度要求5、尺寸标注的字体和字号6、标注的线条粗细和颜色7、公差标注的规则8、形位公差标注的方法9、表面粗糙度标注的规定1、模具设计图纸的基本要求11 模具设计图纸应清晰、准确地表达模具的结构、尺寸和技术要求。

12 图纸应采用标准的绘图比例和视图布置，以确保各部分的尺寸关系清晰可见。

13 所有的线条应粗细均匀、清晰，图形应整洁、无歧义。

2、标注标准的适用范围21 本标注标准适用于各类模具设计图纸，包括注塑模具、冲压模具、压铸模具等。

22 对于特殊类型的模具或有特定要求的项目，可在遵循本标准的基础上进行适当的调整，但需在图纸中明确说明。

3、常见尺寸标注的类型及方法31 线性尺寸标注311 水平尺寸应从左至右标注，垂直尺寸应从上至下标注。

312 尺寸线应与所标注的线段平行，且间距均匀。

313 尺寸数字应位于尺寸线的上方或中断处，字头朝上或朝左。

32 直径尺寸标注321 直径尺寸应在尺寸数字前加注符号“Φ”。

322 标注圆的直径时，尺寸线应通过圆心。

33 半径尺寸标注331 半径尺寸应在尺寸数字前加注符号“R”。

332 标注圆弧的半径时，尺寸线应从圆心引出。

4、标注的精度要求41 尺寸标注的精度应根据模具的使用要求和加工工艺确定。

42 一般情况下，未注明公差的尺寸，其公差应符合相关国家标准的规定。

43 对于重要尺寸，应在图纸中明确标注公差值。

5、尺寸标注的字体和字号51 尺寸标注的字体应采用标准的工程字体，如宋体、仿宋体等。

52 字体的字号应根据图纸的大小和复杂程度选择，一般以清晰可读为原则。

53 尺寸数字的高度应与尺寸线的宽度相匹配，通常为尺寸线宽度的15 倍左右。

6、标注的线条粗细和颜色61 尺寸线、尺寸界线应采用细实线，其线宽一般为 025mm 035mm。

62 中心线、轴线应采用点划线，其线宽一般为 025mm 035mm。

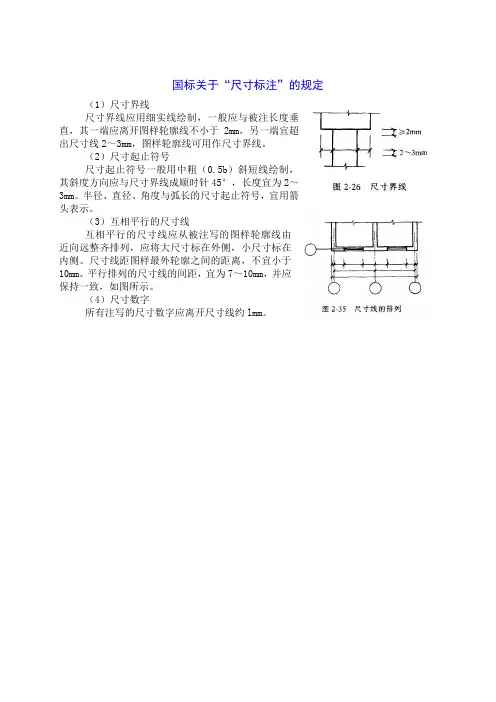

国标关于“尺寸标注”的规定
（1）尺寸界线
尺寸界线应用细实线绘制，一般应与被注长度垂
直，其一端应离开图样轮廓线不小于2mm，另一端宜超
出尺寸线2～3mm，图样轮廓线可用作尺寸界线。

（2）尺寸起止符号
尺寸起止符号一般用中粗（0.5b）斜短线绘制，
其斜度方向应与尺寸界线成顺时针45°，长度宜为2～
3mm。

半径、直径、角度与弧长的尺寸起止符号，宜用箭
头表示。

（3）互相平行的尺寸线
互相平行的尺寸线应从被注写的图样轮廓线由
近向远整齐排列，应将大尺寸标在外侧，小尺寸标在
内侧。

尺寸线距图样最外轮廓之间的距离，不宜小于
10mm。

平行排列的尺寸线的间距，宜为7～10mm，并应
保持一致，如图所示。

（4）尺寸数字
所有注写的尺寸数字应离开尺寸线约lmm。

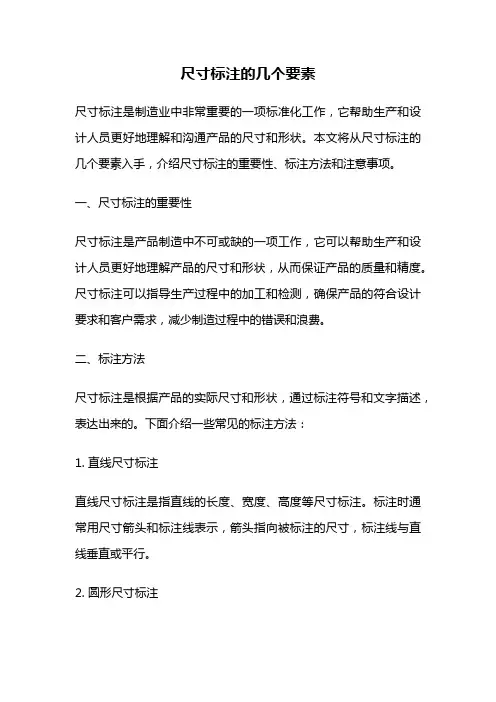

尺寸标注的几个要素尺寸标注是制造业中非常重要的一项标准化工作，它帮助生产和设计人员更好地理解和沟通产品的尺寸和形状。

本文将从尺寸标注的几个要素入手，介绍尺寸标注的重要性、标注方法和注意事项。

一、尺寸标注的重要性尺寸标注是产品制造中不可或缺的一项工作，它可以帮助生产和设计人员更好地理解产品的尺寸和形状，从而保证产品的质量和精度。

尺寸标注可以指导生产过程中的加工和检测，确保产品的符合设计要求和客户需求，减少制造过程中的错误和浪费。

二、标注方法尺寸标注是根据产品的实际尺寸和形状，通过标注符号和文字描述，表达出来的。

下面介绍一些常见的标注方法：1. 直线尺寸标注直线尺寸标注是指直线的长度、宽度、高度等尺寸标注。

标注时通常用尺寸箭头和标注线表示，箭头指向被标注的尺寸，标注线与直线垂直或平行。

2. 圆形尺寸标注圆形尺寸标注是指圆形、圆柱形等具有圆形特征的部件的尺寸标注。

标注时通常用尺寸箭头和标注线表示，箭头指向被标注的尺寸，标注线与圆心相交或平行。

3. 倾斜尺寸标注倾斜尺寸标注是指倾斜的面、斜线、斜边等不垂直于标注面的尺寸标注。

标注时通常用尺寸箭头和标注线表示，箭头指向被标注的尺寸，标注线平行于标注面。

三、注意事项尺寸标注是制造业中非常重要的一项标准化工作，下面介绍一些尺寸标注时需要注意的事项：1. 标注要准确清晰尺寸标注要准确清晰，标注符号和文字要清晰可见，标注线和箭头要与被标注的部件相连，标注位置要合理。

2. 勿重复标注尺寸标注时要避免重复标注，同一尺寸只需标注一次，避免造成混淆和错误。

3. 避免歧义尺寸标注时要避免歧义，标注符号和文字要准确表达被标注的尺寸和形状，避免造成误解和错误。

4. 标注要规范尺寸标注要遵循标准规范，标注符号和文字要符合标准要求，标注位置和标注方式要符合标准规定，避免造成不必要的误解和错误。

尺寸标注是制造业中非常重要的一项标准化工作，它可以帮助生产和设计人员更好地理解产品的尺寸和形状，从而保证产品的质量和精度。
