铜氨纤维与菜赛尔纤维的鉴别

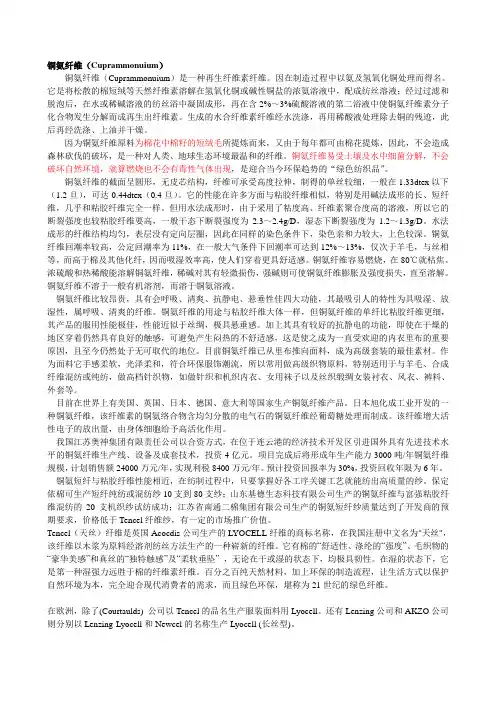

铜氨纤维（Cuprammonuium）铜氨纤维（Cuprammonuium）是一种再生纤维素纤维。

因在制造过程中以氨及氢氧化铜处理而得名。

它是将松散的棉短绒等天然纤维素溶解在氢氧化铜或碱性铜盐的浓氨溶液中，配成纺丝溶液；经过过滤和脱泡后，在水或稀碱溶液的纺丝浴中凝固成形，再在含2%～3%硫酸溶液的第二浴液中使铜氨纤维素分子化合物发生分解而成再生出纤维素。

生成的水合纤维素纤维经水洗涤，再用稀酸液处理除去铜的残迹，此后再经洗涤、上油并干燥。

因为铜氨纤维原料为棉花中棉籽的短绒毛所提炼而来，又由于每年都可由棉花提炼，因此，不会造成森林砍伐的破坏，是一种对人类、地球生态环境最温和的纤维。

铜氨纤维易受土壤及水中细菌分解，不会破坏自然环境，就算燃烧也不会有毒性气体出现，是迎合当今环保趋势的“绿色纺织品”。

铜氨纤维的截面呈圆形，无皮芯结构，纤维可承受高度拉伸，制得的单丝较细，一般在1.33dtex以下（1.2旦），可达0.44dtex（0.4旦）。

它的性能在许多方面与粘胶纤维相似，特别是用碱法成形的长、短纤维，几乎和粘胶纤维完全一样。

但用水法成形时，由于采用了粘度高、纤维素聚合度高的溶液，所以它的断裂强度也较粘胶纤维要高，一般干态下断裂强度为2.3～2.4g/D，湿态下断裂强度为1.2～1.3g/D。

水法成形的纤维结构均匀，表层没有定向层圈，因此在同样的染色条件下，染色亲和力较大，上色较深。

铜氨纤维回潮率较高，公定回潮率为11%，在一般大气条件下回潮率可达到12%～13%，仅次于羊毛，与丝相等，而高于棉及其他化纤，因而吸湿效率高，使人们穿着更具舒适感。

铜氨纤维容易燃烧，在80℃就枯焦。

浓硫酸和热稀酸能溶解铜氨纤维，稀碱对其有轻微损伤，强碱则可使铜氨纤维膨胀及强度损失，直至溶解。

铜氨纤维不溶于一般有机溶剂，而溶于铜氨溶液。

铜氨纤维比较昂贵，具有会呼吸、清爽、抗静电、悬垂性佳四大功能，其最吸引人的特性为具吸湿、放湿性，属呼吸、清爽的纤维。

纤维鉴别常用的5种方法导读随着纺织生产技术的不断进步，越来越多的新型纤维成为纺织品的原料，由此带来了对纺织品用纤维进行鉴别的问题。

常用的纤维鉴别方法有显微镜观察法、燃烧法、试剂显色法、染色法、溶解法等。

一、显微镜观察法制作纤维的纵向片子和横截面切片，在显微镜下观察纤维的纵向及横向形态，根据形态特征差异来鉴别纤维，见表1。

表1 各种纤维的形态特征纤维种类纵向形态截面形态Tencel纤维光滑较规则圆形或椭圆形，有皮芯层Modal纤维纵向有1～2根沟槽不规则类似腰圆形，较圆滑，有皮芯大豆纤维表面有不规则沟槽和海岛状凹凸呈扁平状哑铃型和腰圆形竹纤维表面有沟槽锯齿型，有皮芯层甲壳素纤维表面有明显沟槽边缘锯齿型，芯层有明显的细小空隙粘胶纤维表面有沟槽锯齿型，有皮芯层棉纤维有天然转曲腰圆形，有中腔蚕丝表面平滑不规则三角形毛纤维表面有鳞片圆形涤纶纤维棒状表面光滑圆形二、燃烧法不同的纤维在燃烧的过程中，火焰、烟雾、气味、残渣等会有所不同，因此根据纤维燃烧时和燃烧后的特征可以区分纤维种类，见表2。

表2 各种纤维燃烧时和燃烧后的特征纤维种类接近火焰火焰中离开火焰燃烧气味残渣形态Tencel纤维不熔不收缩迅速燃烧继续燃烧烧纸味灰黑色的灰Modal纤维不熔不收缩迅速燃烧继续燃烧烧纸味灰黑色的灰大豆蛋白纤维收缩燃烧不熔融，有黑烟不易延烧烧毛发味松脆黑灰竹纤维不熔不收缩迅速燃烧继续燃烧纸味灰黑色的灰烧甲壳素纤维不熔不收缩迅速燃烧继续燃烧烧纸味灰黑色的灰粘胶纤维不熔不收缩迅速燃烧继续燃烧烧纸味少量灰白色的灰棉纤维不熔不收缩迅速燃烧继续燃烧烧纸味少量灰白色的灰蚕丝收缩逐渐燃烧不易延烧烧毛发味松脆黑灰毛纤维收缩逐渐燃烧不易延烧烧毛发味松脆黑灰涤纶纤维收缩熔融先熔后烧，有溶液滴下能延烧特殊芳香味玻璃状黑褐色硬球三、试剂显色法由于各种纤维的结构不一，对碘、碘化钾溶液的着色反应不同，可以通过观察试剂作用后纤维的色泽、膨润情况，来对纤维进行鉴别。

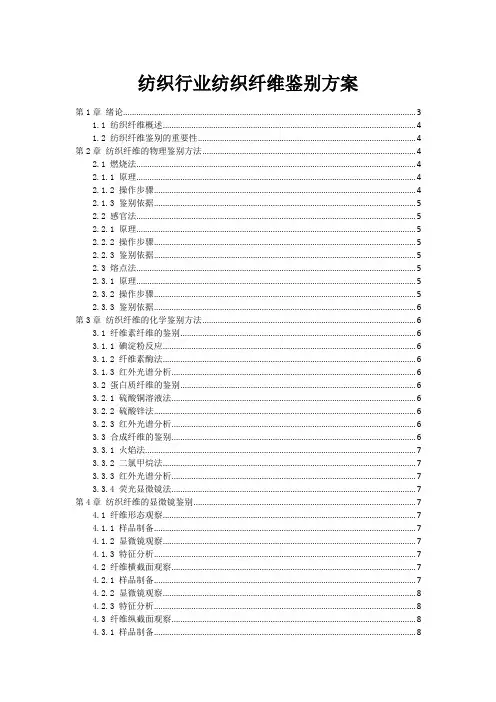

纺织行业纺织纤维鉴别方案第1章绪论 (3)1.1 纺织纤维概述 (4)1.2 纺织纤维鉴别的重要性 (4)第2章纺织纤维的物理鉴别方法 (4)2.1 燃烧法 (4)2.1.1 原理 (4)2.1.2 操作步骤 (4)2.1.3 鉴别依据 (5)2.2 感官法 (5)2.2.1 原理 (5)2.2.2 操作步骤 (5)2.2.3 鉴别依据 (5)2.3 熔点法 (5)2.3.1 原理 (5)2.3.2 操作步骤 (5)2.3.3 鉴别依据 (6)第3章纺织纤维的化学鉴别方法 (6)3.1 纤维素纤维的鉴别 (6)3.1.1 碘淀粉反应 (6)3.1.2 纤维素酶法 (6)3.1.3 红外光谱分析 (6)3.2 蛋白质纤维的鉴别 (6)3.2.1 硫酸铜溶液法 (6)3.2.2 硫酸锌法 (6)3.2.3 红外光谱分析 (6)3.3 合成纤维的鉴别 (6)3.3.1 火焰法 (7)3.3.2 二氯甲烷法 (7)3.3.3 红外光谱分析 (7)3.3.4 荧光显微镜法 (7)第4章纺织纤维的显微镜鉴别 (7)4.1 纤维形态观察 (7)4.1.1 样品制备 (7)4.1.2 显微镜观察 (7)4.1.3 特征分析 (7)4.2 纤维横截面观察 (7)4.2.1 样品制备 (7)4.2.2 显微镜观察 (8)4.2.3 特征分析 (8)4.3 纤维纵截面观察 (8)4.3.1 样品制备 (8)4.3.3 特征分析 (8)第5章纺织纤维的仪器分析鉴别 (8)5.1 红外光谱分析 (8)5.1.1 原理概述 (8)5.1.2 实验方法 (8)5.1.3 鉴别依据 (9)5.2 色谱质谱联用技术 (9)5.2.1 原理概述 (9)5.2.2 实验方法 (9)5.2.3 鉴别依据 (9)5.3 热分析技术 (9)5.3.1 原理概述 (9)5.3.2 实验方法 (9)5.3.3 鉴别依据 (9)第6章常见天然纤维的鉴别 (10)6.1 棉纤维的鉴别 (10)6.1.1 外观特征 (10)6.1.2 燃烧特性 (10)6.1.3 溶解性 (10)6.1.4 红外光谱分析 (10)6.2 羊毛纤维的鉴别 (10)6.2.1 外观特征 (10)6.2.2 燃烧特性 (10)6.2.3 溶解性 (10)6.2.4 红外光谱分析 (10)6.3 蚕丝纤维的鉴别 (10)6.3.1 外观特征 (11)6.3.2 燃烧特性 (11)6.3.3 溶解性 (11)6.3.4 红外光谱分析 (11)第7章常见再生纤维的鉴别 (11)7.1 粘胶纤维的鉴别 (11)7.1.1 纤维形态观察 (11)7.1.2 燃烧特性 (11)7.1.3 化学试剂反应 (11)7.2 莱赛尔纤维的鉴别 (11)7.2.1 纤维形态观察 (11)7.2.2 燃烧特性 (11)7.2.3 化学试剂反应 (12)7.3 聚乳酸纤维的鉴别 (12)7.3.1 纤维形态观察 (12)7.3.2 燃烧特性 (12)7.3.3 化学试剂反应 (12)第8章常见合成纤维的鉴别 (12)8.1 聚酯纤维的鉴别 (12)8.1.1 燃烧法 (12)8.1.2 溶解法 (12)8.1.3 红外光谱法 (12)8.2 聚酰胺纤维的鉴别 (12)8.2.1 燃烧法 (13)8.2.2 溶解法 (13)8.2.3 红外光谱法 (13)8.3 聚丙烯腈纤维的鉴别 (13)8.3.1 燃烧法 (13)8.3.2 溶解法 (13)8.3.3 红外光谱法 (13)第9章功能性纺织纤维的鉴别 (13)9.1 芳香纤维的鉴别 (13)9.1.1 观察法 (13)9.1.2 红外光谱分析 (14)9.1.3 热分析 (14)9.2 抗菌纤维的鉴别 (14)9.2.1 抑菌圈法 (14)9.2.2 扫描电镜观察 (14)9.2.3 抗菌活性测试 (14)9.3 导电纤维的鉴别 (14)9.3.1 电阻率测试 (14)9.3.2 四探针法 (14)9.3.3 环境扫描电镜（ESEM）观察 (14)9.3.4 拉曼光谱分析 (14)第10章纺织纤维鉴别技术的发展趋势与展望 (15)10.1 纤维鉴别技术的发展趋势 (15)10.2 纤维鉴别技术的创新与展望 (15)10.2.1 基于光谱技术的纤维鉴别 (15)10.2.2 基于分子生物学的纤维鉴别 (15)10.2.3 基于机器学习的纤维鉴别 (15)10.3 纤维鉴别技术在纺织行业中的应用前景 (15)10.3.1 提高纺织品质量监控水平 (15)10.3.2 促进纺织产业结构调整 (15)10.3.3 提升纺织品市场竞争力 (15)10.3.4 推动纺织行业可持续发展 (16)第1章绪论1.1 纺织纤维概述纺织纤维是纺织行业的基础原料，其品质和特性直接影响纺织品的质量和功能。

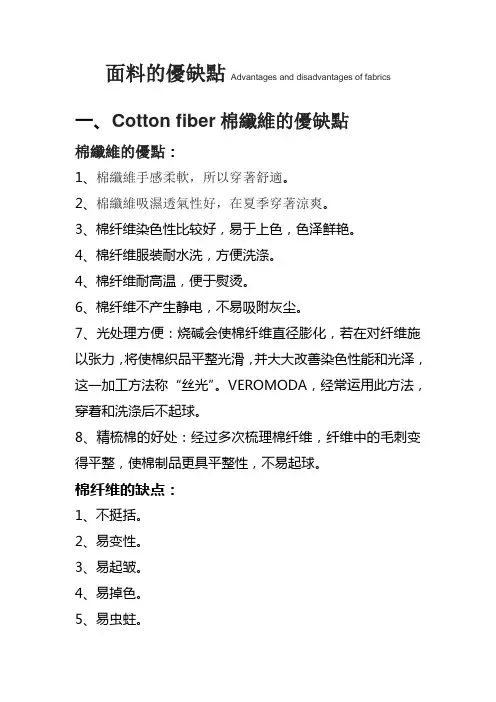

面料的優缺點Advantages and disadvantages of fabrics一、C otton fiber棉纖維的優缺點棉纖維的優點：1、棉纖維手感柔軟，所以穿著舒適。

2、棉纖維吸濕透氣性好，在夏季穿著涼爽。

3、棉纤维染色性比较好，易于上色，色泽鲜艳。

4、棉纤维服装耐水洗，方便洗涤。

4、棉纤维耐高温，便于熨烫。

6、棉纤维不产生静电，不易吸附灰尘。

7、光处理方便：烧碱会使棉纤维直径膨化，若在对纤维施以张力，将使棉织品平整光滑，并大大改善染色性能和光泽，这一加工方法称“丝光”。

VEROMODA，经常运用此方法，穿着和洗涤后不起球。

8、精梳棉的好处：经过多次梳理棉纤维，纤维中的毛刺变得平整，使棉制品更具平整性，不易起球。

棉纤维的缺点：1、不挺括。

2、易变性。

3、易起皱。

4、易掉色。

5、易虫蛀。

棉纤维的保养1、避免与粗糙物摩擦。

2、单色低温轻柔水洗，不可长时间浸泡。

3、反面晾晒，不可暴晒（针织类平铺）。

4、中温熨烫。

5、存放加入樟脑丸。

二、麻纤维的优缺点麻纤维的优点：1、F麻纤维维吸湿放湿好、透气好，所以在夏季穿着凉爽透气。

2、麻纤维具有天然的色泽，（象牙色、棕黄色、灰色等），颜色不均，所以麻织物的色泽具有一定的质感。

3、麻纤维粗细不匀，具有纹理特征，所以麻制品具有粗狂的质感。

4、麻纤维下水后强度特别高，耐水洗，便于洗涤。

5、麻纤维耐高温，便于熨烫。

6、麻纤维天然材质，所以不产生静电。

麻纤维的缺点：1、刺痒感。

2、易起皱。

3、易断裂。

4、易缩水。

5、易出现结点。

6、染色性差。

麻纤维的保养：1、避免与粗糙物摩擦。

2、低温轻柔水洗。

3、悬挂晾干（麻织物使是横向不缩水，纵向缩水），不易暴晒。

4、中温熨烫，中缝处和裤脚处不易经常熨烫（易断裂）。

5、悬挂保存，放樟脑球。

三、蚕丝纤维的优缺点蚕丝纤维的优点：1、F桑蚕丝颜色洁白富有光泽，有较好的品质感。

2、桑蚕丝手感柔软，穿着舒适。

3、蚕丝有弹性，所以具有塑身效果。

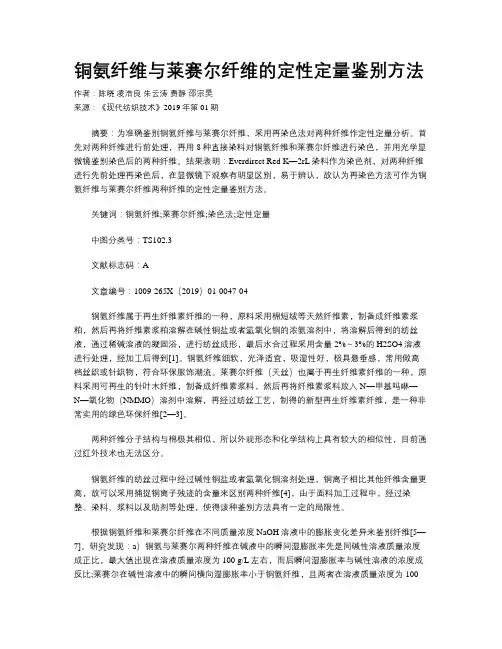

铜氨纤维与莱赛尔纤维的定性定量鉴别方法作者：陈晓凌浩良朱云涛费静邵宗昊来源：《现代纺织技术》2019年第01期摘要：为准确鉴别铜氨纤维与莱赛尔纤维，采用再染色法对两种纤维作定性定量分析。

首先对两种纤维进行前处理，再用8种直接染料对铜氨纤维和莱赛尔纤维进行染色，并用光学显微镜鉴别染色后的两种纤维。

结果表明：Everdirect Red K—2rL染料作为染色剂，对两种纤维进行先前处理再染色后，在显微镜下观察有明显区别，易于辨认，故认为再染色方法可作为铜氨纤维与莱赛尔纤维两种纤维的定性定量鉴别方法。

关键词：铜氨纤维;莱赛尔纤维;染色法;定性定量中图分类号：TS102.3文献标志码：A文章编号：1009-265X（2019）01-0047-04铜氨纤维属于再生纤维素纤维的一种，原料采用棉短绒等天然纤维素，制备成纤维素浆粕，然后再将纤维素浆粕溶解在碱性铜盐或者氢氧化铜的浓氨溶剂中，将溶解后得到的纺丝液，通过稀碱溶液的凝固浴，进行纺丝成形，最后水合过程采用含量2%～3%的H2SO4溶液进行处理，经加工后得到[1]。

铜氨纤维细软，光泽适宜，吸湿性好，极具悬垂感，常用做高档丝织或针织物，符合环保服饰潮流。

莱赛尔纤维（天丝）也屬于再生纤维素纤维的一种，原料采用可再生的针叶木纤维，制备成纤维素浆料，然后再将纤维素浆料放入N—甲基吗啉—N—氧化物（NMMO）溶剂中溶解，再经过纺丝工艺，制得的新型再生纤维素纤维，是一种非常实用的绿色环保纤维[2—3]。

两种纤维分子结构与棉极其相似，所以外观形态和化学结构上具有较大的相似性，目前通过红外技术也无法区分。

铜氨纤维的纺丝过程中经过碱性铜盐或者氢氧化铜溶剂处理，铜离子相比其他纤维含量更高，故可以采用捕捉铜离子残迹的含量来区别两种纤维[4]，由于面料加工过程中，经过染整、染料、浆料以及助剂等处理，使得该种鉴别方法具有一定的局限性。

根据铜氨纤维和莱赛尔纤维在不同质量浓度NaOH溶液中的膨胀变化差异来鉴别纤维[5—7]。

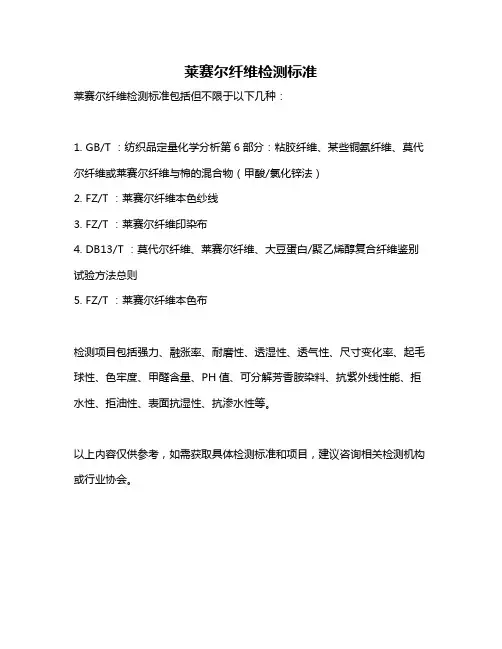

莱赛尔纤维检测标准
莱赛尔纤维检测标准包括但不限于以下几种：
1. GB/T ：纺织品定量化学分析第6部分：粘胶纤维、某些铜氨纤维、莫代尔纤维或莱赛尔纤维与棉的混合物（甲酸/氯化锌法）
2. FZ/T ：莱赛尔纤维本色纱线
3. FZ/T ：莱赛尔纤维印染布
4. DB13/T ：莫代尔纤维、莱赛尔纤维、大豆蛋白/聚乙烯醇复合纤维鉴别试验方法总则
5. FZ/T ：莱赛尔纤维本色布
检测项目包括强力、融涨率、耐磨性、透湿性、透气性、尺寸变化率、起毛球性、色牢度、甲醛含量、PH值、可分解芳香胺染料、抗紫外线性能、拒水性、拒油性、表面抗湿性、抗渗水性等。

以上内容仅供参考，如需获取具体检测标准和项目，建议咨询相关检测机构或行业协会。

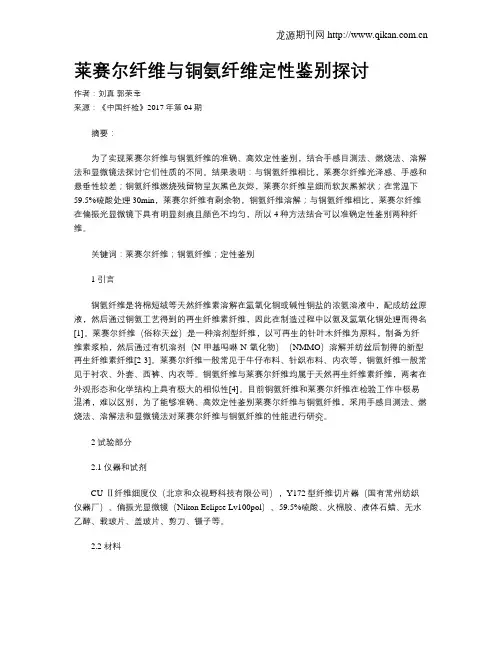

莱赛尔纤维与铜氨纤维定性鉴别探讨作者：刘真郭荣幸来源：《中国纤检》2017年第04期摘要：为了实现莱赛尔纤维与铜氨纤维的准确、高效定性鉴别，结合手感目测法、燃烧法、溶解法和显微镜法探讨它们性质的不同。

结果表明：与铜氨纤维相比，莱赛尔纤维光泽感、手感和悬垂性较差；铜氨纤维燃烧残留物呈灰黑色灰烬，莱赛尔纤维呈细而软灰黑絮状；在常温下59.5%硫酸处理30min，莱赛尔纤维有剩余物，铜氨纤维溶解；与铜氨纤维相比，莱赛尔纤维在偏振光显微镜下具有明显刻痕且颜色不均匀，所以4种方法结合可以准确定性鉴别两种纤维。

关键词：莱赛尔纤维；铜氨纤维；定性鉴别1 引言铜氨纤维是将棉短绒等天然纤维素溶解在氢氧化铜或碱性铜盐的浓氨溶液中，配成纺丝原液，然后通过铜氨工艺得到的再生纤维素纤维，因此在制造过程中以氨及氢氧化铜处理而得名[1]。

莱赛尔纤维（俗称天丝）是一种溶剂型纤维，以可再生的针叶木纤维为原料，制备为纤维素浆粕，然后通过有机溶剂（N-甲基吗啉-N-氧化物）（NMMO）溶解并纺丝后制得的新型再生纤维素纤维[2-3]。

莱赛尔纤维一般常见于牛仔布料、针织布料、内衣等，铜氨纤维一般常见于衬衣、外套、西裤、内衣等。

铜氨纤维与莱赛尔纤维均属于天然再生纤维素纤维，两者在外观形态和化学结构上具有极大的相似性[4]。

目前铜氨纤维和莱赛尔纤维在检验工作中极易混淆，难以区别，为了能够准确、高效定性鉴别莱赛尔纤维与铜氨纤维，采用手感目测法、燃烧法、溶解法和显微镜法对莱赛尔纤维与铜氨纤维的性能进行研究。

2 试验部分2.1 仪器和试剂CU-Ⅱ纤维细度仪（北京和众视野科技有限公司），Y172型纤维切片器（国有常州纺织仪器厂）、偏振光显微镜（Nikon Eclipse Lv100pol）、59.5%硫酸、火棉胶、液体石蜡、无水乙醇、载玻片、盖玻片、剪刀、镊子等。

2.2 材料收集具有溯源性的8份试验样品，分别依次编号1#～8#，莱赛尔短纤（1#）、莱赛尔长丝（2#）、铜氨短纤（3#）、铜氨长丝（4#）、含有莱赛尔纤维针织物（5#）、含有莱赛尔纤维梭织物（6#）、含有铜氨纤维针织物（7#）和含有铜氨纤维梭织物（8#）。

龙源期刊网

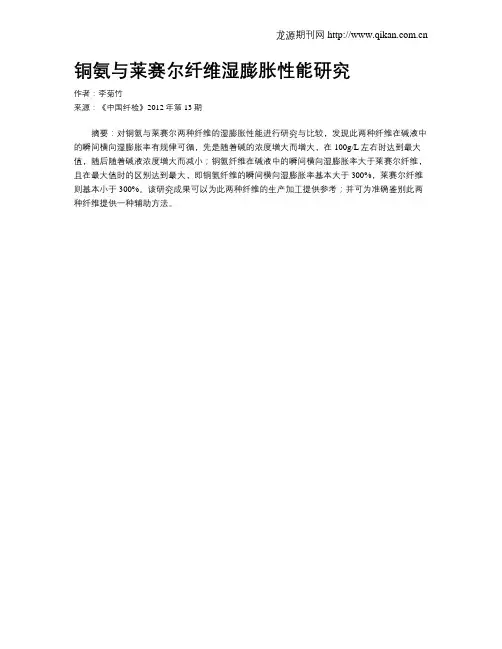

铜氨与莱赛尔纤维湿膨胀性能研究
作者：李菊竹
来源：《中国纤检》2012年第13期
摘要：对铜氨与莱赛尔两种纤维的湿膨胀性能进行研究与比较，发现此两种纤维在碱液中的瞬间横向湿膨胀率有规律可循，先是随着碱的浓度增大而增大，在100g/L左右时达到最大值，随后随着碱液浓度增大而减小；铜氨纤维在碱液中的瞬间横向湿膨胀率大于莱赛尔纤维，且在最大值时的区别达到最大，即铜氨纤维的瞬间横向湿膨胀率基本大于300%，莱赛尔纤维则基本小于300%。

该研究成果可以为此两种纤维的生产加工提供参考；并可为准确鉴别此两种纤维提供一种辅助方法。

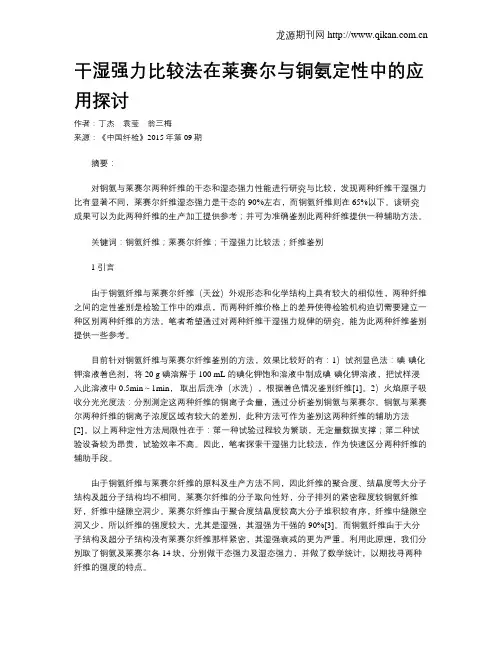

干湿强力比较法在莱赛尔与铜氨定性中的应用探讨作者：丁杰袁莹翁三梅来源：《中国纤检》2015年第09期摘要：对铜氨与莱赛尔两种纤维的干态和湿态强力性能进行研究与比较，发现两种纤维干湿强力比有显著不同，莱赛尔纤维湿态强力是干态的90%左右，而铜氨纤维则在65%以下。

该研究成果可以为此两种纤维的生产加工提供参考；并可为准确鉴别此两种纤维提供一种辅助方法。

关键词：铜氨纤维；莱赛尔纤维；干湿强力比较法；纤维鉴别1 引言由于铜氨纤维与莱赛尔纤维（天丝）外观形态和化学结构上具有较大的相似性，两种纤维之间的定性鉴别是检验工作中的难点，而两种纤维价格上的差异使得检验机构迫切需要建立一种区别两种纤维的方法。

笔者希望通过对两种纤维干湿强力规律的研究，能为此两种纤维鉴别提供一些参考。

目前针对铜氨纤维与莱赛尔纤维鉴别的方法，效果比较好的有：1）试剂显色法：碘-碘化钾溶液着色剂，将20 g 碘溶解于100 mL 的碘化钾饱和溶液中制成碘-碘化钾溶液，把试样浸入此溶液中0.5min～1min，取出后洗净（水洗），根据着色情况鉴别纤维[1]。

2）火焰原子吸收分光光度法：分别测定这两种纤维的铜离子含量，通过分析鉴别铜氨与莱赛尔。

铜氨与莱赛尔两种纤维的铜离子浓度区域有较大的差别，此种方法可作为鉴别这两种纤维的辅助方法[2]。

以上两种定性方法局限性在于：第一种试验过程较为繁琐，无定量数据支撑；第二种试验设备较为昂贵，试验效率不高。

因此，笔者探索干湿强力比较法，作为快速区分两种纤维的辅助手段。

由于铜氨纤维与莱赛尔纤维的原料及生产方法不同，因此纤维的聚合度、结晶度等大分子结构及超分子结构均不相同。

莱赛尔纤维的分子取向性好，分子排列的紧密程度较铜氨纤维好，纤维中缝隙空洞少。

莱赛尔纤维由于聚合度结晶度较高大分子堆积较有序，纤维中缝隙空洞又少，所以纤维的强度较大，尤其是湿强，其湿强为干强的90%[3]。

而铜氨纤维由于大分子结构及超分子结构没有莱赛尔纤维那样紧密，其湿强衰减的更为严重。

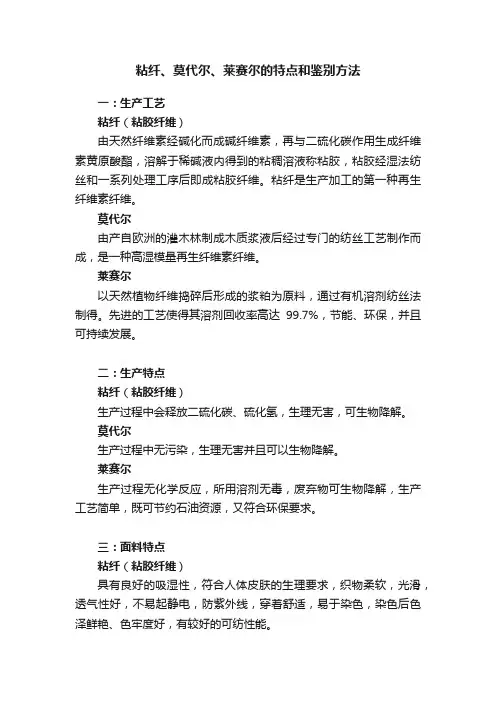

粘纤、莫代尔、莱赛尔的特点和鉴别方法一：生产工艺粘纤（粘胶纤维）由天然纤维素经碱化而成碱纤维素，再与二硫化碳作用生成纤维素黄原酸酯，溶解于稀碱液内得到的粘稠溶液称粘胶，粘胶经湿法纺丝和一系列处理工序后即成粘胶纤维。

粘纤是生产加工的第一种再生纤维素纤维。

莫代尔由产自欧洲的灌木林制成木质浆液后经过专门的纺丝工艺制作而成，是一种高湿模量再生纤维素纤维。

莱赛尔以天然植物纤维捣碎后形成的浆粕为原料，通过有机溶剂纺丝法制得。

先进的工艺使得其溶剂回收率高达99.7%，节能、环保，并且可持续发展。

二：生产特点粘纤（粘胶纤维）生产过程中会释放二硫化碳、硫化氢，生理无害，可生物降解。

莫代尔生产过程中无污染，生理无害并且可以生物降解。

莱赛尔生产过程无化学反应，所用溶剂无毒，废弃物可生物降解，生产工艺简单，既可节约石油资源，又符合环保要求。

三：面料特点粘纤（粘胶纤维）具有良好的吸湿性，符合人体皮肤的生理要求，织物柔软，光滑，透气性好，不易起静电，防紫外线，穿着舒适，易于染色，染色后色泽鲜艳、色牢度好，有较好的可纺性能。

莫代尔触感柔软，光洁，色泽艳丽，色牢度好，织物手感特别滑爽，布面光泽亮丽，悬垂性均比现有的棉、聚酯、粘纤好，具有合成纤维的强力和韧性，有真丝般的光泽和手感，其面料具有抗皱性和免烫性，吸水性及透气性较好。

莱赛尔具天然纤维和合成纤维的多种优良性能，光泽自然，手感滑润，强度高，基本不缩水，而且透湿性、透气性好，柔软，舒适，光滑凉爽，悬垂性好，耐穿耐用。

四：应用领域粘纤短纤维可以纯纺，也可以与其他纺织纤维混纺，适宜于制做内衣、外衣和各种装饰用品。

长丝织物质地轻薄，除适用作衣料外还可织制被面和装饰织物。

莫代尔的针织物主要用于制作内衣，也用于运动装，休闲装，衬衣，高级成衣面料等。

与其它纤维进行混纺，可改善纯莫代尔产品的挺括性。

莱赛尔涵盖纺织各个领域，无论是棉、毛、丝、麻型产品，还是针织或机织领域都可以生产出优质高档产品。

莱赛尔纤维显微鉴别引言莱赛尔纤维是一种合成纤维，具有许多优良的性质，如柔软、耐磨、透气等。

它广泛应用于纺织品、家居用品、医疗用品等领域。

在进行莱赛尔纤维的显微鉴别时，我们需要关注一些特定的特征和测试方法，以确保正确识别并应用这种纤维。

莱赛尔纤维的特征莱赛尔纤维具有以下特征：1.光泽度：莱赛尔纤维具有良好的光泽度，表面呈现出明亮的光泽。

2.柔软性：莱赛尔纤维非常柔软，触感舒适。

3.透气性：莱赛尔纤维具有良好的透气性能，使皮肤能够呼吸。

4.耐磨性：莱赛尔纤维非常耐磨，在日常使用中不易磨损。

5.吸湿性：莱赛尔纤维具有较好的吸湿性，能够迅速吸收和释放水分。

莱赛尔纤维的显微鉴别方法为了准确鉴别莱赛尔纤维，我们可以采用以下显微鉴别方法：1. 光学显微镜观察使用光学显微镜观察莱赛尔纤维的特征。

将样品放置在载玻片上，使用高倍数的光学显微镜进行观察。

注意以下特征：•光泽度：莱赛尔纤维表面呈现出明亮的光泽。

•纤维形态：莱赛尔纤维呈现出较长且均匀的形态，没有明显的断裂点。

•纤维内部结构：莱赛尔纤维内部呈现出平行排列的结构。

2. 热溶性测试将一小段莱赛尔纤维放置在火焰中进行热溶性测试。

注意以下特征：•熔化行为：莱赛尔纤维在火焰中会迅速熔化，并形成一个黏稠的熔滴。

•味道：燃烧时会有一种类似于蜡烛的味道。

3. 化学试剂测试使用化学试剂进行测试以鉴别莱赛尔纤维。

常用的化学试剂包括：•氢氧化钠溶液：莱赛尔纤维在氢氧化钠溶液中不溶解。

•酸：莱赛尔纤维在酸中不发生明显变化。

4. 红外光谱分析使用红外光谱仪对莱赛尔纤维进行分析。

通过与已知的标准样品进行比对，可以确定样品是否为莱赛尔纤维。

结论通过以上显微鉴别方法，我们可以准确地识别和鉴定莱赛尔纤维。

这些方法包括光学显微镜观察、热溶性测试、化学试剂测试和红外光谱分析。

通过仔细观察样品的特征，并结合各种测试结果，我们可以确保正确识别并应用莱赛尔纤维。

铜氨纤维与莱赛尔纤维鉴别方法的探讨李菊竹【摘要】对铜氨与莱赛尔两种纤维从原料、纺丝工艺、物理化学以及原纤化、湿膨胀性能等方面进行研究与分析,提出通过此两种纤维的湿溶解性能方面的差异并辅以原子吸收光谱、近红外光谱和X射线衍射等表征方法来鉴别铜氨纤维与莱赛尔纤维,解决实际操作中无法区别两者的难题.【期刊名称】《中国纤检》【年(卷),期】2015(000)017【总页数】3页(P77-79)【关键词】铜氨纤维;莱赛尔纤维;湿膨胀;光谱;X射线衍射【作者】李菊竹【作者单位】福建省纤维检验局,东华大学【正文语种】中文铜氨纤维与莱赛尔纤维均属于天然再生纤维素纤维，其分子结构与棉相似，还拥有棉纤维不具备的蚕丝的干燥滑爽、舒适凉快等优点，在纺织服装领域中有着很大的应用价值。

由于铜氨纤维与莱赛尔纤维外观形态和化学结构上具有较大的相似性，一般鉴别纤维的显微镜观察、燃烧和溶解等常规方法均无法鉴别此两种纤维。

目前两种纤维之间的定性鉴别仍然是检验工作中的难点，而两种纤维的价格和性能上的差异使得检验机构迫切需要建立一种鉴别此两种纤维的方法。

铜氨纤维是将松散的棉短绒等天然纤维素溶解在氢氧化铜或碱性铜盐的浓氨溶液中，配成纺丝原液，然后通过铜氨工艺得到的再生纤维素纤维[1]，因在制造过程中以氨及氢氧化铜处理而得名。

铜氨纤维具有会呼吸、清爽、抗静电、悬垂性佳四大功能，可避免产生闷热的不舒适感，是最好的里衬材料，且至今仍然处于无可取代的地位。

据市场调研，目前铜氨纤维已从里布推向面料，适用于与羊毛、合成纤维混纺或纯纺，在针织物中得到广泛应用。

莱赛尔纤维（俗称天丝）是一种溶剂型纤维素纤维，以可再生的针叶木纤维为原料，制备为纤维素浆粕，然后通过有机溶剂（N-甲基吗啉-N-氧化物）（NMMO）溶解并纺丝后制得的新型再生纤维素纤维，是一种典型的绿色环保纤维[2-3]。

莱赛尔纤维一般有两种类型：一种为原纤化型，易产生原纤化现象；另一种为非原纤化型，是在原纤化型的基础上进行特殊的整理加工，使纤维不易出现原纤化现象。

各种纤维的鉴别1、手感目测法：此法适用于呈散纤维状态的纺织原料。

(1)、棉纤维比苎麻纤维和其它麻类的工艺纤维、毛纤维均短而细，常附有各种杂质和疵点。

(2)、麻纤维手感较粗硬。

(3)、羊毛纤维卷曲而富有弹性。

(4)、蚕丝是长丝，长而纤细，具有特殊光泽。

(5)、化学纤维中只有粘胶纤维的干、湿状态强力差异大。

(6)、氨纶丝具有非常大的弹性，在室温下它的长度能拉伸至五倍以上。

2、显微镜观察法：是根据纤维的纵面、截面形态特征来识别纤维。

(1)、棉纤维：横截面形态：腰圆形，有中腰；纵面形态：扁平带状，有天然转曲。

(2)、麻（苎麻、亚麻、黄麻）纤维：横截面形态：腰圆形或多角形，有中腔；纵面形态：有横节，竖纹。

(3)、羊毛纤维：横截面形态：圆形或近似圆形，有些有毛髓；纵面形态：表面有鳞片。

(4)、兔毛纤维：横截面形态：哑铃型，有毛髓；纵面形态：表面有鳞片。

(5)、桑蚕丝纤维：横截面形态：不规则三角形；纵面形态：光滑平直，纵向有条纹。

(6)、普通粘纤：横截面形态：锯齿形，皮芯结构；纵面形态：纵向有沟槽。

(7)、富强纤维：横截面形态：较少齿形，或圆形，椭圆形；纵面形态：表面平滑。

(8)、醋酯纤维：横截面形态：三叶形或不规则锯齿形；纵面形态：表面有纵向条纹。

(9)、腈纶纤维：横截面形态：圆形，哑铃形或叶状；纵面形态：表面平滑或有条纹。

(10)、氯纶纤维：横截面形态：接近圆形；纵面形态：表面平滑。

(11)、氨纶纤维：横截面形态：不规则形状，有圆形，土豆形；纵面形态：表面暗深，呈不清晰骨形条纹。

(12)、涤纶、锦纶、丙纶纤维：横截面形态：圆形或异形；纵面形态：平滑。

(13)、维纶纤维：横截面形态：腰圆形，皮芯结构；纵面形态：1~2根沟槽。

3、密度梯度法：是根据各种纤维具有不同密度的特点来鉴别纤维。

(1)、配定密度梯度液，一般选用二甲苯四氯化碳体系。

(2)、标定密度梯度管，常用的是精密小球法。

(3)、测定和计算，将待测纤维进行脱油、烘干、脱泡预处理，做成小球投入平衡后，根据纤维悬浮位置，测得纤维密度。

莱赛尔纤维的性能测试与鉴别
莱赛尔纤维的性能测试与鉴别
作者：林志武;王丹红;柯家骥;黄心宜
作者机构：福建出入境检验检疫局,350001;福建出入境检验检疫局,350001;福建出入境检验检疫局,350001;北京出入境检验检疫局,100026
来源：纺织标准与质量
ISSN：1003-0611
年：2007
卷：000
期：002
页码：37-40
页数：4
中图分类：TS1
正文语种：chi
关键词：莱赛尔纤维;性能;鉴别;原纤化;近红外反射光谱
摘要：对比了莱赛尔、棉、粘胶及铜氨等纤维素纤维的物理化学性能,介绍了利用纤维原纤化测定法和近红外反射光谱(NIRS)法鉴别莱赛尔纤维与其他纤维素纤维的方法.。

纺织面料纤维成分鉴别化学纤维业的发展，使各类化纤织物的新产品相继问世，成为裁制服装量主要的材料，很多化纤织物（包含其它与化纤的混纺产品），从外观上看，几乎达到与天然纤维织物乱真的程度。

了解各类织物的成分及其性能必须要掌握纺织材料成分鉴别知识。

鉴别纺织面料的成分就是要弄清某种面料是由什么纤维构成的，这是选择何种服装缝制工艺及熨烫工艺的主要依据。

鉴别纺织面料成分的方法有如下几种：一．感观法通过人的感觉器官：眼、鼻、耳、手等，直接对被测面料进判断，如先用眼观察所测面料的光泽、染色状况，用鼻闻气味，用手去摸、捏面料的光滑、弹性及冷暖程度，耳听面料撕裂声等进行判断。

这一方法无需药物和仪器，比较简单易行。

各类纤维感观法如下：1．纯棉与棉混布的区别A．纯棉：外观光泽柔和，有纱头或杂质。

手感柔软，弹性差。

手捏紧后松开，布易皱，且折痕不易退去。

如果抽几根经纬捻开看，纤维长短不一，一般在25~35cm之间。

B．涤棉布：外观光泽较明亮，布面平整光洁，几乎见不到纱头或杂质。

手摸布面感觉平整、滑爽、挺括、弹性好，手捏紧后放松，虽有折痕，但不明显，且能短时间内恢复原状，色彩多数淡雅素静。

C．粘纤布（包括人造棉、富纤布等）：光泽柔和明亮，色彩鲜艳。

仔细观察纤维间有亮光，手摸面料光滑平整。

捏紧后松开，折痕明显，且不易退去。

经、纬纱用嘴弄湿后，牢度明显下降，面料浸水后增厚发硬。

D．维棉布：大多色泽暗淡，色彩不鲜。

外观比纯棉布细密，光洁。

手感柔软，光滑，布面杂质少。

下水后布发滑。

E．丙棉布：外观很像涤棉布，挺括而富有弹性。

布面不及涤棉布光洁平整，稍有粗糙手感。

2．全毛呢绒与混纺呢绒的区别A．纯毛精纺呢绒多数面料较薄，外观光泽柔和色彩纯正。

呢面光洁平整，纹路清晰，手感滑糯，温暧富有弹性，悬垂性好。

捏紧后松开，折痕不明显，且能迅速恢复原状，捻开纱支看，纱支多数为双股。

B．纯毛粗纺呢绒大多身厚实，呢面丰满，不露底纹，手感丰满、温暖、富有弹性，质地紧密的膘光足，质地疏松的悬垂性好。

开纤机原理
开纤机是用于处理纤维材料的机器，其原理是利用物理或化学的方法，将纤维材料打开并细化，以达到一定的要求或效果。

具体来说，开纤机的工作原理可以根据不同的纤维材料和不同的处理方式而有所不同。

例如，对于莱赛尔纤维，开纤机利用水和碱的作用，使纤维发生物理的原纤化，从而打开纤维，获得更好的手感。

而对于其他纤维素纤维，如人棉、莫代尔、铜氨等，开纤机则使用强酸使表面纤维断裂，以达到打开纤维的效果。

总的来说，开纤机的工作原理是利用适当的物理或化学方法，将纤维材料打开并细化，以达到提高手感、增强性能等效果。

不同纤维材料和处理方式的差异要求开纤机采用不同的工作原理和技术参数，以保证最佳的处理效果。
