零件图的尺寸标注
零件图上的尺寸是加工和检验零件的重要依据，是零件图的重要内容之一，是图样中指令性最强的部分。
在零件图上标注尺寸，必须做到：正确、完整、清晰、合理。
标注尺寸的合理性，就是要求图样上所标注的尺寸既要符合零件的设计要求，又要符合生产实际，便于加工和测量，并有利于装配。
一、尺寸标注的基本规则与要求
（一）标注尺寸的基本要求
正确：要符合国家标准的有关规定。
完全：要标注制造零件所需要的全部尺寸，不遗漏，不重复。
清晰：尺寸布置要整齐、清晰，便于阅读。
合理：标注的尺寸要符合设计要求及工艺要求。
（二）标注尺寸的基本规则
⒈、尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。
2、以毫米为单位，如采用其它单位时，则必须注明单位名称。
⒊、图中所注尺寸为零件完工后的尺寸。
⒋、每个尺寸一般只标注一次，并应标注在最能清晰地反映该结构特征的视图上。
⒌、尺寸配置合理
（1）功能尺寸应直接注出。
（2）同一要素的尺寸应尽可能集中标注。
如孔的直径和深度、槽的深度和宽度等。
（3）尽量避免在不可见的轮廓线上标注尺寸。
机械零件图纸的尺寸标注及标准规范（机械专业必备）给大家介绍一下机械制图中的尺寸标注和标准画法。
尺寸标注常用符号
1、线性尺寸标注实例。
2、角度尺寸标注实例。
3、圆的直径标注实例。
4、圆弧半径标注实例。
5、斜度和锥度的标注实例。
6、大圆弧半径标注实例。
7、球面标注实例。
8、板状类零件标注实例。
9、狭小部位的标注实例。
10、小半径标注实例。
11、小直径标注实例。
12、弦长和弧长的标注实例。
13、正方形结构的标注实例。
14、对称机件的标注实例。
写在最后：今天就学习到这儿了，下期再见；大家彼此共同学习，共同进步。

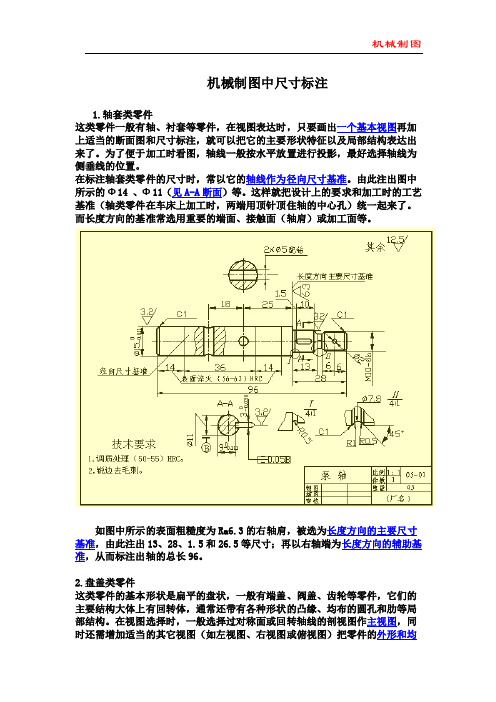

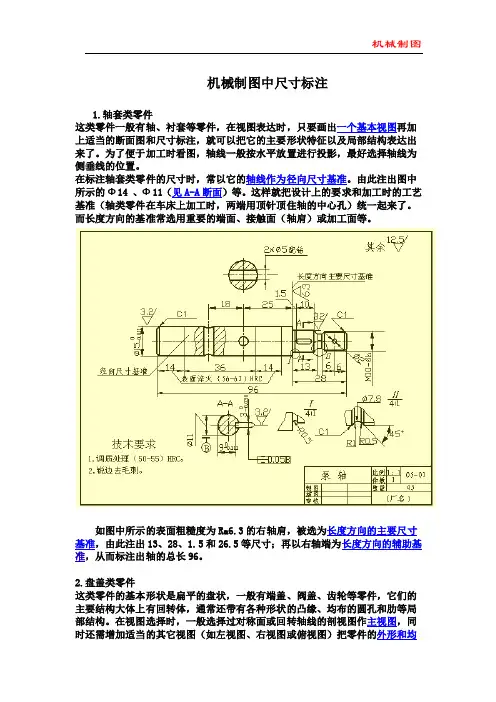

机械制图中尺寸标注1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基准，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
出入加工现场，各种繁杂的加工工序图纸，你是否都看得懂？为客户设计加工方案，有木有因为尺寸的标注产生疑问？这次给大家带来不一样的经典——机械设计中尺寸标注类知识！再也不用担心看不懂图纸啦！1、常见结构的尺寸注法常见孔的尺寸注法（盲孔、螺纹孔、沉孔、锪平孔）；倒角的尺寸注法。
❖盲孔❖螺纹孔❖沉孔❖锪平孔❖倒角2、零件上的机械加工结构❖退刀槽和砂轮越程槽在零件切削加工时，为了便于退出刀具及保证装配时相关零件的接触面靠紧，在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。
车削外圆时的退刀槽，其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。
磨削外圆或磨削外圆和端面时的砂轮越程槽。
❖钻孔结构用钻头钻出的盲孔，在底部有一个120°的锥角，钻孔深度指的是圆柱部分的深度，不包括锥坑。
在阶梯形钻孔的过渡处，也存在锥角120°圆台，其画法及尺寸注法。
用钻头钻孔时，要求钻头轴线尽量垂直于被钻孔的端面，以保证钻孔准确和避免钻头折断。
三种钻孔端面的正确结构。
❖凸台和凹坑零件上与其他零件的接触面，一般都要加工。
为了减少加工面积，并保证零件表面之间有良好的接触，常常在铸件上设计出凸台，凹坑。
螺栓连接的支撑面凸台或支撑面凹坑的形式；为了减少加工面积，而做成凹槽结构。
3、常见零件结构❖轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。

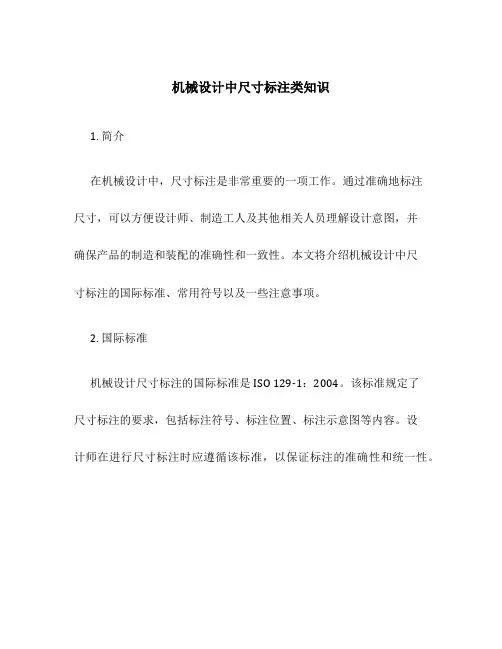

机械设计中尺寸标注类知识1. 简介在机械设计中，尺寸标注是非常重要的一项工作。
通过准确地标注尺寸，可以方便设计师、制造工人及其他相关人员理解设计意图，并确保产品的制造和装配的准确性和一致性。
本文将介绍机械设计中尺寸标注的国际标准、常用符号以及一些注意事项。
2. 国际标准机械设计尺寸标注的国际标准是ISO 129-1：2004。
该标准规定了尺寸标注的要求，包括标注符号、标注位置、标注示意图等内容。
设计师在进行尺寸标注时应遵循该标准，以保证标注的准确性和统一性。
尺寸标注使用了一系列的符号来表示不同的尺寸类型。
以下是常见的标注符号及其含义：•直径(⌀)：用于表示圆形零件的直径尺寸。
•半径 (R)：用于表示圆形零件的半径尺寸。
•长度 (L)：用于表示直线零件的长度尺寸。
•宽度 (W)：用于表示长方形零件的宽度尺寸。
•高度 (H)：用于表示长方体零件的高度尺寸。
•孔径(⌀H)：用于表示孔洞的直径尺寸。
请注意，这仅仅是常见的标注符号示例，实际应用中可能会有其他符号和标记方式。
尺寸标注的位置应该尽量清晰易读，并与图纸上的几何图形相对应。
通常情况下，尺寸标注放置在图形的中心线上方或右侧。
在标注尺寸时，应尽量避免标注线与几何图形重叠，以免造成混淆。
5. 标注示意图为了更清楚地表达尺寸标注的意思，常常需要使用附加的示意图。
例如，标注一个直径尺寸时，可以在尺寸线上方画一条横线，并在横线中标注直径的具体数值。
标注一个长度尺寸时，可以在尺寸线两端画两条竖线，并在竖线中标注长度的具体数值。
示意图的使用可以明确表达标注的意图，提高理解的准确性。
6. 注意事项在进行尺寸标注时，设计师应注意以下事项：•尺寸标注应尽量简洁明了，避免过于繁琐的标注方式。
•标注的尺寸应符合设计要求和实际制造的可行性。
•标注的尺寸应相互独立，不应存在歧义和冲突。
•尺寸标注应与其他标注（如公差标注、表面质量符号等）结合使用，以提供完整的设计信息。
7. 总结机械设计中尺寸标注是一项重要的工作。
