尺寸标注的方法

通用技术尺寸标注尺寸标注是通用技术中的一项重要内容，它用于规定和描述物体的尺寸、形状和位置关系，以确保产品的制造和组装能够符合设计要求。

尺寸标注的准确与否直接影响着产品的质量和可制造性。

本文将从尺寸标注的定义、标注方法、标注规则以及应用场景等方面进行阐述。

一、尺寸标注的定义尺寸标注是指在工程图纸上标注物体各个部分的尺寸，包括长度、宽度、高度等，以确保产品的尺寸符合设计要求。

尺寸标注通常使用标注线、标注箭头和标注数字等符号来表示，通过这些符号可以清晰地表达出物体的尺寸信息。

二、尺寸标注的方法尺寸标注有多种方法，常见的有基线标注法、直接标注法和链式标注法等。

基线标注法是指将标注线的起点与基线对齐，标注线的终点与被标注对象的边缘对齐，然后在标注线上方或下方写上尺寸数值。

直接标注法是指直接在被标注对象上标注尺寸数值，适用于一些简单的尺寸标注。

链式标注法是指将多个尺寸标注通过标注线依次连接起来，形成链式标注，适用于一些复杂的尺寸标注。

三、尺寸标注的规则1. 尺寸标注应尽量避免重叠和交叉，标注线应清晰、简洁。

2. 尺寸标注应尽量使用整数，不宜使用小数或分数，以便于制造和测量。

3. 尺寸标注应放置在视图的可读位置，避免标注与其他图形重叠。

4. 尺寸标注应尽量与被标注对象保持一定的距离，避免干扰视图的美观性。

5. 尺寸标注应标明单位，如mm、cm、inch等，以确保尺寸的准确性和统一性。

四、尺寸标注的应用场景尺寸标注广泛应用于各个领域，如机械制造、建筑设计、电子产品等。

在机械制造中，尺寸标注用于标明零件的尺寸和公差，以确保零件的互换性和可制造性。

在建筑设计中，尺寸标注用于标明建筑物的尺寸和空间布局，以便于施工和装修。

在电子产品中，尺寸标注用于标明电路板的尺寸和元器件的位置，以确保电路的正常运行。

尺寸标注作为通用技术的一项重要内容，对于产品的设计、制造和组装起着至关重要的作用。

它能够确保产品的尺寸符合设计要求，提高产品的质量和可制造性。

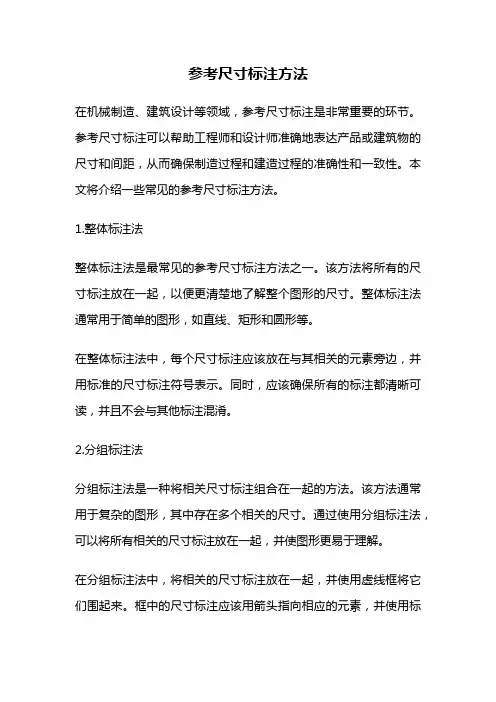

参考尺寸标注方法在机械制造、建筑设计等领域，参考尺寸标注是非常重要的环节。

参考尺寸标注可以帮助工程师和设计师准确地表达产品或建筑物的尺寸和间距，从而确保制造过程和建造过程的准确性和一致性。

本文将介绍一些常见的参考尺寸标注方法。

1.整体标注法整体标注法是最常见的参考尺寸标注方法之一。

该方法将所有的尺寸标注放在一起，以便更清楚地了解整个图形的尺寸。

整体标注法通常用于简单的图形，如直线、矩形和圆形等。

在整体标注法中，每个尺寸标注应该放在与其相关的元素旁边，并用标准的尺寸标注符号表示。

同时，应该确保所有的标注都清晰可读，并且不会与其他标注混淆。

2.分组标注法分组标注法是一种将相关尺寸标注组合在一起的方法。

该方法通常用于复杂的图形，其中存在多个相关的尺寸。

通过使用分组标注法，可以将所有相关的尺寸标注放在一起，并使图形更易于理解。

在分组标注法中，将相关的尺寸标注放在一起，并使用虚线框将它们围起来。

框中的尺寸标注应该用箭头指向相应的元素，并使用标准的尺寸标注符号表示。

每个分组应该清晰可读，并且不会与其他分组混淆。

3.基准线标注法基准线标注法是一种将所有尺寸标注相对于基准线进行标注的方法。

该方法通常用于图形中存在多个相对位置的尺寸标注。

在基准线标注法中，应该首先确定一个基准线，然后将所有尺寸标注相对于该基准线进行标注。

每个尺寸标注应该使用标准的尺寸标注符号表示，并使用箭头指向相应的元素。

基准线应该清晰可读，并且不会与其他标注混淆。

4.链式标注法链式标注法是一种将所有尺寸标注连接在一起的方法。

该方法通常用于图形中存在多个相对位置的尺寸标注，并且这些标注之间存在依赖关系。

在链式标注法中，每个尺寸标注应该使用标准的尺寸标注符号表示，并使用箭头指向相应的元素。

每个尺寸标注应该连接到前一个标注上，并使用相同的符号表示其依赖关系。

整个标注应该清晰可读，并且不会与其他标注混淆。

参考尺寸标注是机械制造、建筑设计等领域中非常重要的环节。

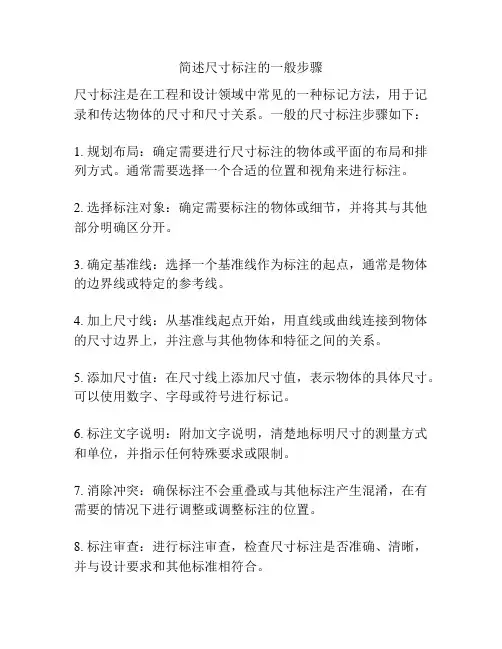

简述尺寸标注的一般步骤
尺寸标注是在工程和设计领域中常见的一种标记方法，用于记录和传达物体的尺寸和尺寸关系。

一般的尺寸标注步骤如下：
1. 规划布局：确定需要进行尺寸标注的物体或平面的布局和排列方式。

通常需要选择一个合适的位置和视角来进行标注。

2. 选择标注对象：确定需要标注的物体或细节，并将其与其他部分明确区分开。

3. 确定基准线：选择一个基准线作为标注的起点，通常是物体的边界线或特定的参考线。

4. 加上尺寸线：从基准线起点开始，用直线或曲线连接到物体的尺寸边界上，并注意与其他物体和特征之间的关系。

5. 添加尺寸值：在尺寸线上添加尺寸值，表示物体的具体尺寸。

可以使用数字、字母或符号进行标记。

6. 标注文字说明：附加文字说明，清楚地标明尺寸的测量方式和单位，并指示任何特殊要求或限制。

7. 消除冲突：确保标注不会重叠或与其他标注产生混淆，在有需要的情况下进行调整或调整标注的位置。

8. 标注审查：进行标注审查，检查尺寸标注是否准确、清晰，并与设计要求和其他标准相符合。

9. 输出和传达：将标注结果输出到适当的图纸、平面布置或文件中，使其易于查看和传达给相关人员或团队。

CAD的尺寸标注方法详解在使用CAD软件进行设计和绘图时，尺寸标注是非常重要的一环。

准确的尺寸标注能够使得设计图纸更加规范和易于理解，方便后续的制造和加工工作。

本文将详细介绍CAD软件中常用的尺寸标注方法和技巧，希望能对初学者和有需要的读者提供帮助。

一、直线尺寸标注直线尺寸标注是最基础且最常用的一种标注方法。

在CAD软件中，选择“尺寸标注”工具后，我们可以通过以下几种方式进行直线尺寸标注：1. 连接端点：点击直线的一个端点，然后点击另一个端点即可生成直线尺寸标注。

2. 水平标注：在直线上点击鼠标左键并拖动，然后移动到水平方向上的位置释放鼠标左键，即可生成水平尺寸标注。

3. 垂直标注：类似水平标注，只需在直线上垂直方向上释放鼠标左键即可生成垂直尺寸标注。

4. 角度标注：选中直线，然后右键点击，选择“角度标注”选项即可生成角度尺寸标注。

二、圆和弧的尺寸标注在CAD软件中，对于圆和弧的尺寸标注有自己独特的方法。

我们可以通过以下方式进行圆和弧的尺寸标注：成直径尺寸标注。

2. 半径标注：选中圆或弧，右键点击，选择“半径标注”选项即可生成半径尺寸标注。

3. 弦长标注：选中弧，右键点击，选择“弦长标注”选项即可生成弦长尺寸标注。

4. 圆心角标注：选中弧，右键点击，选择“圆心角标注”选项即可生成圆心角尺寸标注。

三、多段线尺寸标注多段线是由多个线段连接而成的连续曲线，其尺寸标注稍有不同：1. 总长标注：选中多段线，右键点击，选择“总长标注”选项即可生成总长尺寸标注。

2. 每段长度标注：选中多段线，右键点击，选择“每段长度标注”选项即可将每个线段的长度标注出来。

四、圆角和倒角的尺寸标注在CAD软件中，我们常常需要对图形边缘进行圆角或倒角处理。

对于这种情况，我们可以通过以下方法进行尺寸标注：1. 圆角标注：选中圆角，右键点击，选择“圆角标注”选项即可生成圆角的尺寸标注。

倒角的尺寸标注。

五、椭圆和曲线的尺寸标注对于椭圆和曲线的尺寸标注，我们可以通过以下方法进行：1. 短轴和长轴标注：选中椭圆，右键点击，选择“短轴和长轴标注”选项即可生成短轴和长轴的尺寸标注。

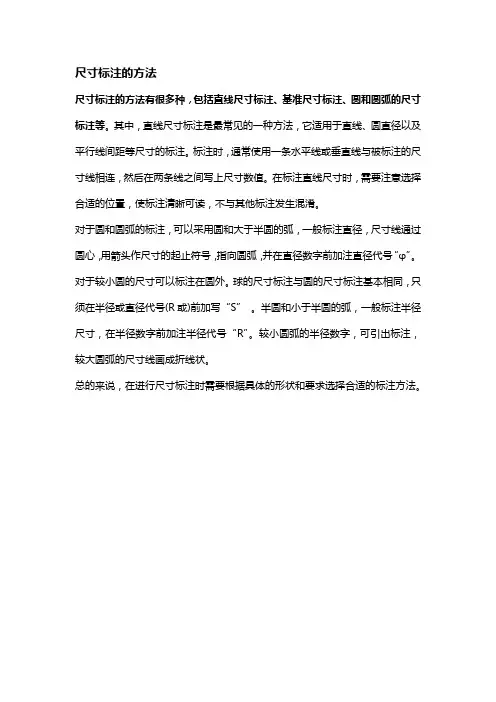

尺寸标注的方法
尺寸标注的方法有很多种，包括直线尺寸标注、基准尺寸标注、圆和圆弧的尺寸标注等。

其中，直线尺寸标注是最常见的一种方法，它适用于直线、圆直径以及平行线间距等尺寸的标注。

标注时，通常使用一条水平线或垂直线与被标注的尺寸线相连，然后在两条线之间写上尺寸数值。

在标注直线尺寸时，需要注意选择合适的位置，使标注清晰可读，不与其他标注发生混淆。

对于圆和圆弧的标注，可以采用圆和大于半圆的弧，一般标注直径，尺寸线通过圆心，用箭头作尺寸的起止符号，指向圆弧，并在直径数字前加注直径代号“φ”。

对于较小圆的尺寸可以标注在圆外。

球的尺寸标注与圆的尺寸标注基本相同，只须在半径或直径代号(R或)前加写“S”。

半圆和小于半圆的弧，一般标注半径尺寸，在半径数字前加注半径代号“R”。

较小圆弧的半径数字，可引出标注，较大圆弧的尺寸线画成折线状。

总的来说，在进行尺寸标注时需要根据具体的形状和要求选择合适的标注方法。

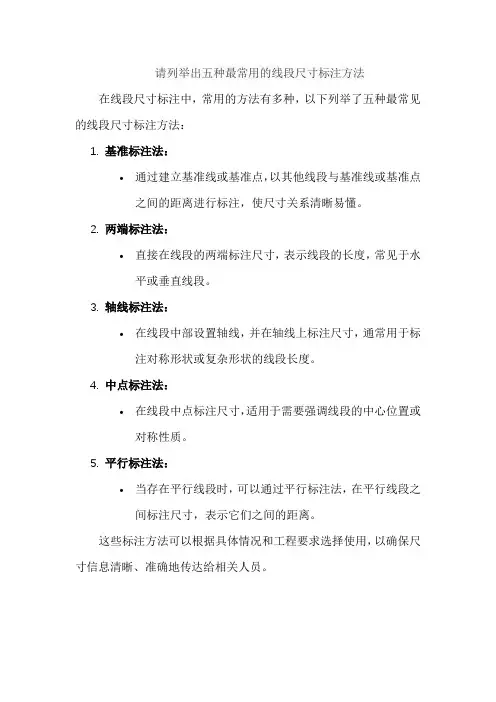

请列举出五种最常用的线段尺寸标注方法在线段尺寸标注中，常用的方法有多种，以下列举了五种最常见的线段尺寸标注方法：
1.基准标注法：
•通过建立基准线或基准点，以其他线段与基准线或基准点之间的距离进行标注，使尺寸关系清晰易懂。

2.两端标注法：
•直接在线段的两端标注尺寸，表示线段的长度，常见于水平或垂直线段。

3.轴线标注法：
•在线段中部设置轴线，并在轴线上标注尺寸，通常用于标注对称形状或复杂形状的线段长度。

4.中点标注法：
•在线段中点标注尺寸，适用于需要强调线段的中心位置或对称性质。

5.平行标注法：
•当存在平行线段时，可以通过平行标注法，在平行线段之间标注尺寸，表示它们之间的距离。

这些标注方法可以根据具体情况和工程要求选择使用，以确保尺寸信息清晰、准确地传达给相关人员。

尺寸标注的几个要素尺寸标注是制造业中非常重要的一项标准化工作，它帮助生产和设计人员更好地理解和沟通产品的尺寸和形状。

本文将从尺寸标注的几个要素入手，介绍尺寸标注的重要性、标注方法和注意事项。

一、尺寸标注的重要性尺寸标注是产品制造中不可或缺的一项工作，它可以帮助生产和设计人员更好地理解产品的尺寸和形状，从而保证产品的质量和精度。

尺寸标注可以指导生产过程中的加工和检测，确保产品的符合设计要求和客户需求，减少制造过程中的错误和浪费。

二、标注方法尺寸标注是根据产品的实际尺寸和形状，通过标注符号和文字描述，表达出来的。

下面介绍一些常见的标注方法：1. 直线尺寸标注直线尺寸标注是指直线的长度、宽度、高度等尺寸标注。

标注时通常用尺寸箭头和标注线表示，箭头指向被标注的尺寸，标注线与直线垂直或平行。

2. 圆形尺寸标注圆形尺寸标注是指圆形、圆柱形等具有圆形特征的部件的尺寸标注。

标注时通常用尺寸箭头和标注线表示，箭头指向被标注的尺寸，标注线与圆心相交或平行。

3. 倾斜尺寸标注倾斜尺寸标注是指倾斜的面、斜线、斜边等不垂直于标注面的尺寸标注。

标注时通常用尺寸箭头和标注线表示，箭头指向被标注的尺寸，标注线平行于标注面。

三、注意事项尺寸标注是制造业中非常重要的一项标准化工作，下面介绍一些尺寸标注时需要注意的事项：1. 标注要准确清晰尺寸标注要准确清晰，标注符号和文字要清晰可见，标注线和箭头要与被标注的部件相连，标注位置要合理。

2. 勿重复标注尺寸标注时要避免重复标注，同一尺寸只需标注一次，避免造成混淆和错误。

3. 避免歧义尺寸标注时要避免歧义，标注符号和文字要准确表达被标注的尺寸和形状，避免造成误解和错误。

4. 标注要规范尺寸标注要遵循标准规范，标注符号和文字要符合标准要求，标注位置和标注方式要符合标准规定，避免造成不必要的误解和错误。

尺寸标注是制造业中非常重要的一项标准化工作，它可以帮助生产和设计人员更好地理解产品的尺寸和形状，从而保证产品的质量和精度。
