尺寸标注的基本方法

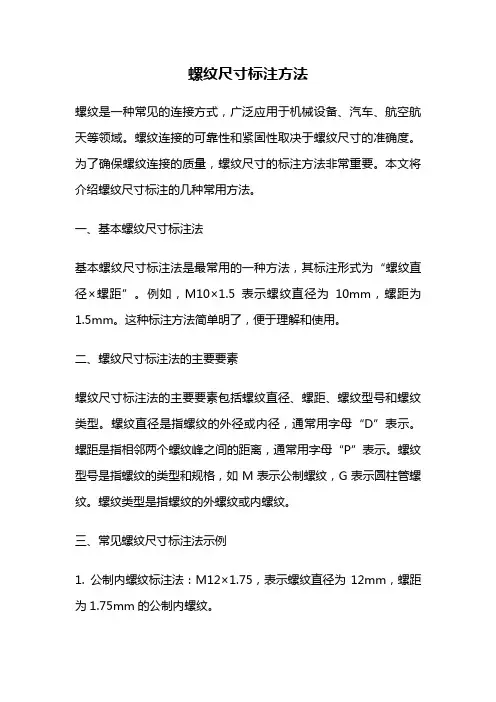

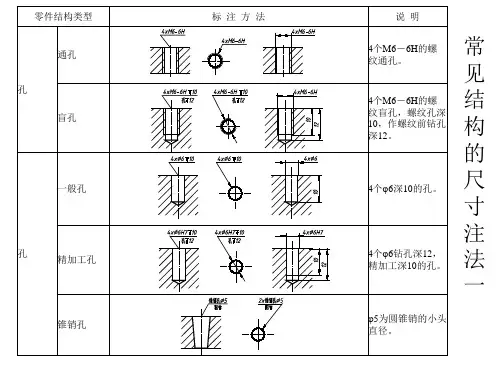

螺纹尺寸标注方法螺纹是一种常见的连接方式，广泛应用于机械设备、汽车、航空航天等领域。

螺纹连接的可靠性和紧固性取决于螺纹尺寸的准确度。

为了确保螺纹连接的质量，螺纹尺寸的标注方法非常重要。

本文将介绍螺纹尺寸标注的几种常用方法。

一、基本螺纹尺寸标注法基本螺纹尺寸标注法是最常用的一种方法，其标注形式为“螺纹直径×螺距”。

例如，M10×1.5表示螺纹直径为10mm，螺距为1.5mm。

这种标注方法简单明了，便于理解和使用。

二、螺纹尺寸标注法的主要要素螺纹尺寸标注法的主要要素包括螺纹直径、螺距、螺纹型号和螺纹类型。

螺纹直径是指螺纹的外径或内径，通常用字母“D”表示。

螺距是指相邻两个螺纹峰之间的距离，通常用字母“P”表示。

螺纹型号是指螺纹的类型和规格，如M表示公制螺纹，G表示圆柱管螺纹。

螺纹类型是指螺纹的外螺纹或内螺纹。

三、常见螺纹尺寸标注法示例1. 公制内螺纹标注法：M12×1.75，表示螺纹直径为12mm，螺距为1.75mm的公制内螺纹。

2. 公制外螺纹标注法：M16×2，表示螺纹直径为16mm，螺距为2mm的公制外螺纹。

3. 美制内螺纹标注法：1/4-20，表示螺纹直径为1/4英寸，螺距为20根/英寸的美制内螺纹。

4. 美制外螺纹标注法：3/8-16，表示螺纹直径为3/8英寸，螺距为16根/英寸的美制外螺纹。

四、螺纹尺寸标注法的注意事项1. 在标注螺纹尺寸时，应首先标注螺纹直径，然后标注螺距。

2. 标注螺纹时，应遵循国家标准，使用正确的符号和单位。

3. 标注螺纹时，要注意区分内螺纹和外螺纹。

4. 标注螺纹时，应尽量使用标准尺寸，避免自定义尺寸，以免给螺纹加工和使用带来困扰。

五、总结螺纹尺寸标注是螺纹连接中至关重要的一环。

通过正确标注螺纹尺寸，可以确保螺纹连接的质量和可靠性。

本文介绍了螺纹尺寸标注的基本方法和常见示例，并强调了标注时的注意事项。

只有在正确标注螺纹尺寸的基础上，才能选择和应用合适的螺纹连接件，确保螺纹连接的质量和可靠性。

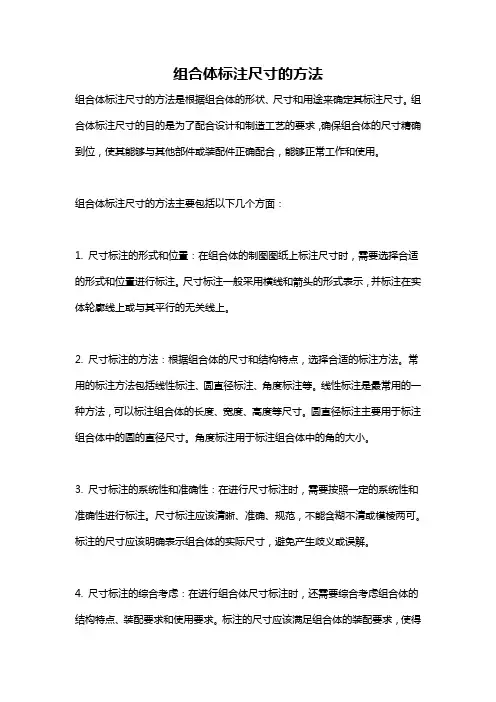

组合体标注尺寸的方法组合体标注尺寸的方法是根据组合体的形状、尺寸和用途来确定其标注尺寸。

组合体标注尺寸的目的是为了配合设计和制造工艺的要求，确保组合体的尺寸精确到位，使其能够与其他部件或装配件正确配合，能够正常工作和使用。

组合体标注尺寸的方法主要包括以下几个方面：1. 尺寸标注的形式和位置：在组合体的制图图纸上标注尺寸时，需要选择合适的形式和位置进行标注。

尺寸标注一般采用横线和箭头的形式表示，并标注在实体轮廓线上或与其平行的无关线上。

2. 尺寸标注的方法：根据组合体的尺寸和结构特点，选择合适的标注方法。

常用的标注方法包括线性标注、圆直径标注、角度标注等。

线性标注是最常用的一种方法，可以标注组合体的长度、宽度、高度等尺寸。

圆直径标注主要用于标注组合体中的圆的直径尺寸。

角度标注用于标注组合体中的角的大小。

3. 尺寸标注的系统性和准确性：在进行尺寸标注时，需要按照一定的系统性和准确性进行标注。

尺寸标注应该清晰、准确、规范，不能含糊不清或模棱两可。

标注的尺寸应该明确表示组合体的实际尺寸，避免产生歧义或误解。

4. 尺寸标注的综合考虑：在进行组合体尺寸标注时，还需要综合考虑组合体的结构特点、装配要求和使用要求。

标注的尺寸应该满足组合体的装配要求，使得组合体能够正常工作和使用。

同时，还需要考虑到制造工艺的要求，确保标注的尺寸可以通过制造工艺的加工、装配和检验。

5. 尺寸标注的规范及标准：在进行组合体尺寸标注时，需要参考相应的国家标准或行业标准。

根据标准规范的要求进行标注，可以确保标注的尺寸符合国家标准或行业标准的要求，并且能够与其他图纸进行交流和对比。

综上所述，组合体标注尺寸的方法包括尺寸标注的形式和位置、尺寸标注的方法、尺寸标注的系统性和准确性、尺寸标注的综合考虑以及尺寸标注的规范及标准。

这些方法可以帮助我们正确、准确地标注组合体的尺寸，以满足设计和制造的要求，保证组合体的质量和性能。

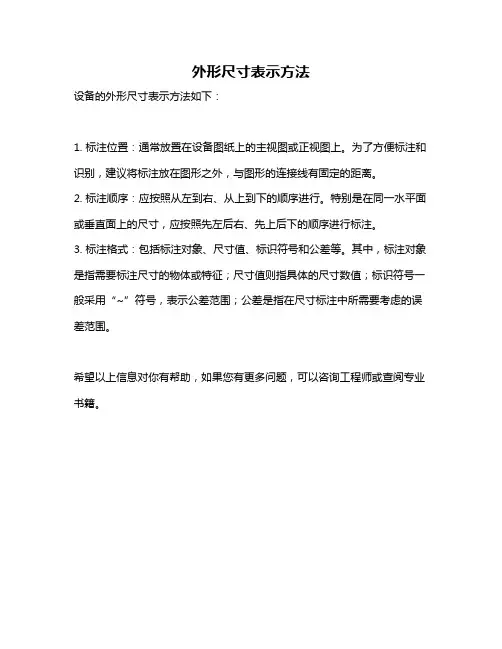

外形尺寸表示方法
设备的外形尺寸表示方法如下：
1. 标注位置：通常放置在设备图纸上的主视图或正视图上。

为了方便标注和识别，建议将标注放在图形之外，与图形的连接线有固定的距离。

2. 标注顺序：应按照从左到右、从上到下的顺序进行。

特别是在同一水平面或垂直面上的尺寸，应按照先左后右、先上后下的顺序进行标注。

3. 标注格式：包括标注对象、尺寸值、标识符号和公差等。

其中，标注对象是指需要标注尺寸的物体或特征；尺寸值则指具体的尺寸数值；标识符号一般采用“~”符号，表示公差范围；公差是指在尺寸标注中所需要考虑的误差范围。

希望以上信息对你有帮助，如果您有更多问题，可以咨询工程师或查阅专业书籍。

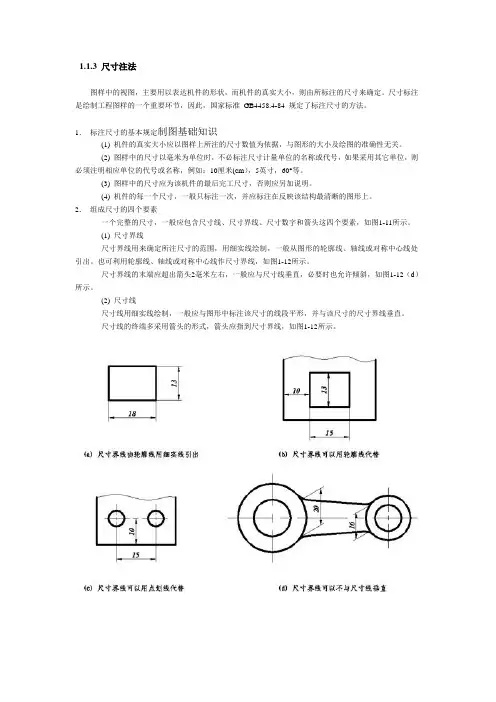

1.1.3 尺寸注法图样中的视图，主要用以表达机件的形状，而机件的真实大小，则由所标注的尺寸来确定。

尺寸标注是绘制工程图样的一个重要环节，因此，国家标准GB4458.4-84 规定了标注尺寸的方法。

1．标注尺寸的基本规定制图基础知识(1) 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确性无关。

(2) 图样中的尺寸以毫米为单位时，不必标注尺寸计量单位的名称或代号，如果采用其它单位，则必须注明相应单位的代号或名称，例如：10厘米(cm），5英寸，60°等。

(3) 图样中的尺寸应为该机件的最后完工尺寸，否则应另加说明。

(4) 机件的每一个尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

2．组成尺寸的四个要素一个完整的尺寸，一般应包含尺寸线、尺寸界线、尺寸数字和箭头这四个要素，如图1-11所示。

(1) 尺寸界线尺寸界线用来确定所注尺寸的范围，用细实线绘制，一般从图形的轮廓线、轴线或对称中心线处引出。

也可利用轮廓线、轴线或对称中心线作尺寸界线，如图1-12所示。

尺寸界线的末端应超出箭头2毫米左右，一般应与尺寸线垂直，必要时也允许倾斜，如图1-12（d）所示。

(2) 尺寸线尺寸线用细实线绘制，一般应与图形中标注该尺寸的线段平形，并与该尺寸的尺寸界线垂直。

尺寸线的终端多采用箭头的形式，箭头应指到尺寸界线，如图1-12所示。

图 1 -12 尺寸界线画法尺寸线不能用其它图线代替，一般也不能与其它图线重合或画在其延长线上，尺寸线之间或尺寸线与尺寸界线之间应避免交叉，如图1-13 所示。

图1-13 尺寸线的几种错误画法尺寸线的终端有两种形式：箭头和斜线如图1-14(a) 和图1-14(b) ，斜线用细实线绘制，且必须以尺寸线为准，逆时针方向旋转45 °。

当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直如图1-14(c) 。

同一张图样中只能采用一种尺寸线终端的形式。

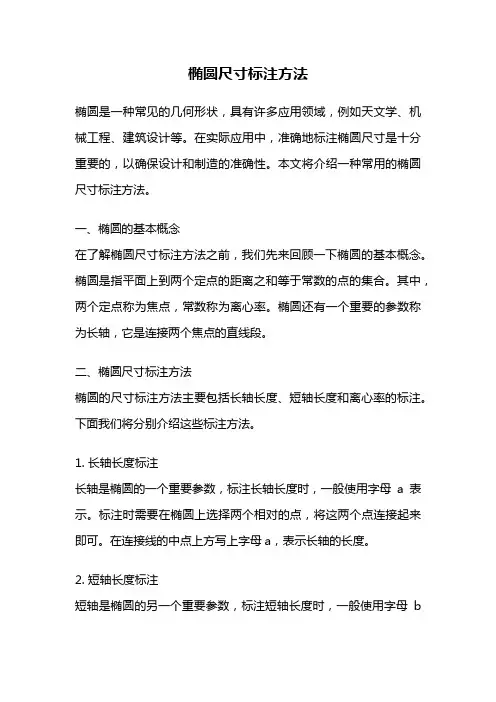

椭圆尺寸标注方法椭圆是一种常见的几何形状，具有许多应用领域，例如天文学、机械工程、建筑设计等。

在实际应用中，准确地标注椭圆尺寸是十分重要的，以确保设计和制造的准确性。

本文将介绍一种常用的椭圆尺寸标注方法。

一、椭圆的基本概念在了解椭圆尺寸标注方法之前，我们先来回顾一下椭圆的基本概念。

椭圆是指平面上到两个定点的距离之和等于常数的点的集合。

其中，两个定点称为焦点，常数称为离心率。

椭圆还有一个重要的参数称为长轴，它是连接两个焦点的直线段。

二、椭圆尺寸标注方法椭圆的尺寸标注方法主要包括长轴长度、短轴长度和离心率的标注。

下面我们将分别介绍这些标注方法。

1. 长轴长度标注长轴是椭圆的一个重要参数，标注长轴长度时，一般使用字母a表示。

标注时需要在椭圆上选择两个相对的点，将这两个点连接起来即可。

在连接线的中点上方写上字母a，表示长轴的长度。

2. 短轴长度标注短轴是椭圆的另一个重要参数，标注短轴长度时，一般使用字母b表示。

标注时同样需要在椭圆上选择两个相对的点，将这两个点连接起来即可。

在连接线的中点左侧写上字母b，表示短轴的长度。

3. 离心率标注离心率是衡量椭圆形状的重要参数，标注离心率时，一般使用字母e表示。

标注时需要在椭圆上选择一个焦点和椭圆上的一个点，将这两个点连接起来即可。

在连接线上方写上字母e，表示离心率的值。

三、椭圆尺寸标注的注意事项在进行椭圆尺寸标注时，还需要注意以下几点。

1. 标注应准确无歧义椭圆尺寸标注应准确无歧义，尽量使用明确的语言和符号，以确保传达的信息清晰明了。

2. 标注位置应合理标注的位置应该使得读者能够清晰地看到标注信息，不会让人产生困惑或误解。

3. 标注线条应清晰可辨标注线条应使用明显的颜色和粗细，以确保标注信息清晰可辨。

4. 标注字体应一致规范标注字体应选择合适的大小和字体样式，以确保标注信息的一致性和规范性。

四、总结椭圆尺寸标注方法是准确描述椭圆尺寸的重要手段，它能够帮助我们在设计和制造中准确地传达椭圆的尺寸信息。

机械设计尺寸标注教程1.轴套类零件这类零件一般有轴、衬套等零件在视图表达时只要画出一个基本视图再加上适当的断面图和尺寸标注就可以把它的主要形状特征以及局部结构表达出来了。

为了便于加工时看图轴线一般按水平放置进行投影最好选择轴线为侧垂线的位置。

在标注轴套类零件的尺寸时常以它的轴线作为径向尺寸 肌Ｓ纱俗⒊鐾贾兴 镜魔?4 、Ф11见A-A断面等。

这样就把设计上的要求和加工时的工艺基准轴类零件在车床上加工时两端用顶针顶住轴的中心孔统一起来了。

而长度方向的基准常选用重要的端面、接触面轴肩或加工面等。

2. 3.如图中所示的表面粗糙度为Ra6.3的右轴肩被选为长度方向的主要尺寸基准由此注出13、28、1.5和26.5等尺寸再以右轴端为长度方向的辅助基从而标注出轴的总长96。

2.盘盖类零件这类零件的基本形状是扁平的盘状一般有端盖、阀盖、齿轮等零件它们的主要结构大体上有回转体通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。

在视图选择时一般选择过对称面或回转轴线的剖视图作主视图同时还需增加适当的其它视图如左视图、右视图或俯视图把零件的外形和均布结构表达出来。

如图中所示就增加了一个左视图以表达带圆角的方形凸缘和四个均布的通孔。

在标注盘盖类零件的尺寸时通常选用通过轴孔的轴线作为径向尺寸基准长度方向的主要尺寸基准常选用重要的端面。

3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。

由于它们的加工位置多变在选择主视图时主要考虑工作位置和形状特征。

对其它视图的选择常常需要两个或两个以上的基本视图并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。

踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说右视图是没有必要的而对于T字形肋采用剖面比较合适。

在标注叉架类零件的尺寸时通常选用安装基面或零件的对称面作为尺寸基准。

尺寸标注方法参见图。

4.箱体类零件一般来说这类零件的形状、结构比前面三类零件复杂而且加工位置的变化更多。
