尺寸标注方法(课堂PPT)

  • 格式：ppt
  • 大小：1.89 MB
  • 文档页数：21

下载文档原格式

  / 21

合集下载

工程制图尺寸标注培训讲义PPT课件(PPT54页)

工程制图尺寸标注培训讲义PPT课件(PPT54页)

七、标注尺寸举例
标注尺寸的步骤：
1 进行形体分析。该组合体可以和分解为底板、圆筒、支承板、 肋板、小圆筒五个基本部分。
2 逐个标注形体的定形尺寸。
3 选定尺寸基准,选择底板底面为高度方向的基准，选择通过圆筒 轴线的对称平面为长度方向的尺寸基准，选圆筒的后端面为宽度方 向的尺寸基准。
4 标注定位尺寸。
加工面与非加工面之 间的联系尺寸
加工面与非加工面之 间的联系尺寸
高度方向尺寸齐全， 但不合理
只有一个加工面与非加 工面尺寸，合理
5. 按加工顺序标注尺寸
阶梯轴的尺寸标注
5. 按加工顺序标注尺寸
加工顺序 1.下料； 2.车φ10长38 轴段； 3.车φ8长22轴 段，车退刀槽；
4.车螺纹，倒角。
二、零件尺寸标注的方法和步骤
7
圆柱
圆锥
16
16
ø 13
ø 13
圆
台
ø8
5
10
13
四棱锥
12
圆球
内环
ø8
15
15
15
管理培训课件安全培训讲义工作培训 教材工 作汇报 课件PPT 服务技 术工程 制图尺 寸标注 培训讲 义(PPT 54页)
ø 15
ø 15
ø 15
管理培训课件安全培训讲义工作培训 教材工 作汇报 课件PPT 服务技 术工程 制图尺 寸标注 培训讲 义(PPT 54页)
尺寸基准选择
长度方向 尺寸基准
辅助基准
主辅基准 尺寸联系
高度方向 尺寸基准
辅助基准与主要基准之间应有尺寸联系。
3. 封闭尺寸链
零件同一方向上的尺寸可以首尾相接，列成尺寸链 的形式。但应避免构成封闭尺寸链。

第五章 尺寸标注ppt课件(全)

第五章 尺寸标注ppt课件(全)

置
第5章 尺寸标注
5.2.2 对齐标注
5.2 标注尺寸
使用【对齐】标注命令可以标注倾斜直线的长度，其尺寸线与两个尺
寸界线原点连成的直线平行，如图6-20所示。
【运行方式】 • 菜 单：【标注】→【对齐】 • 工具栏：单击【标注】工具栏中的 图标按钮 • 命令行：DIMALIGNED或DIMALI或DAL
命令： _dimradius（输入命令）
选择圆弧或圆： 选择需要标注的圆弧或圆
标注文字 = 15 （系统提示测量值）
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]： 移动光标指定尺寸线位置
第5章 尺寸标注
5.2 标注尺寸
5.2.7 折弯标注
当圆弧或圆的中心位于布局之外并且无法在其实际位置显示时，可以
第5章 尺寸标注
5.1.1 修改基础标注样式
5.1 尺寸样式设置
（1）【线】选项卡
【尺寸线】和【延伸线】选项组中的【隐藏】设置效果如图6-4所示，其中， 尺寸线、延伸线的顺序由标注顺序确定，该选项可根据需要灵活选用。
（a）尺寸标注顺序 （b）隐藏尺寸线 （c）隐藏尺寸界线 （d）同时隐藏 图6-4 隐藏尺寸线、尺寸界线的效果
【操作过程】
图6-20 对齐标注
第5章 尺寸标注
5.2 标注尺寸
5.2.3 角度标注
使用【角度】标注命令可以标注圆、圆弧的中心角以及两条非平行直
线或三个点之间的夹角，如图6-25所示。
【运行方式】 • 菜 单：【标注】→【角度】 • 工具栏：单击【标注】工具栏中的 图标按钮 • 命令行：DIMANGULAR或DIMANG或DAN
【操作过程】
命令： Dimangular或Dimang 选择圆弧、圆、直线或<指定顶点>：

建筑识图基础知识(课堂PPT)

建筑识图基础知识(课堂PPT)
第一章 建筑识图基础知识
1
目录
第一节 制图基本规定 第二节 建筑施工图编制概况 第三节 建筑总平面图 第四节 建筑平面图 第五节 建筑立面图 第六节 建筑剖面图 第七节 建筑详图
2
第一节 制图基本规定
绘制建筑施工图，不能各行其是。否则，无法进行设计、
施工和验收工程，这就必须有统一的标准，即建筑制图国家
比例的注写
15
第一节 制图基本规定
五、定位轴线
定位轴线是用来确定建筑物主要结构及构件位置的尺寸基准线。 定位轴线用细点划线表示，端部画细实线圆，直径8~10毫米。 定位轴线圆的圆心应在定位轴线的延长线上或延长线的折线上。圆内注明编号。 定位轴线的编号
①宜标注在图样的下方或左侧。 ②横向编号应用阿拉伯数字，从左至右顺序编写； ③竖向编号应用大写拉丁字母，从下至上顺序编写， ④大写拉丁字母中的I、O、Z三个字母不得用为轴线编号，以免与数字 1、0、2混淆。
1:50 1:100 1:200
1:200 1:400
详图
1:1 1:2 1:5 1:10 1:20 1:25 1:50
可用比例 1:2500 1:10000
1:150 1:300 1:400
1:500 1:3 1:15 1:30 1:40 1:60
14
第一节 制图基本规定
比例应用阿拉伯数字表示。比例宜注写在图名的 右侧，字的基准应取平；比例的字高宜比图名的 字高小一号或二号。 一般情况下，一个图样应选用一种比例，特殊情 况下，同一图样可选择两种比例。
27
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。

3.7 基本几何体的尺寸标注

3.7 基本几何体的尺寸标注

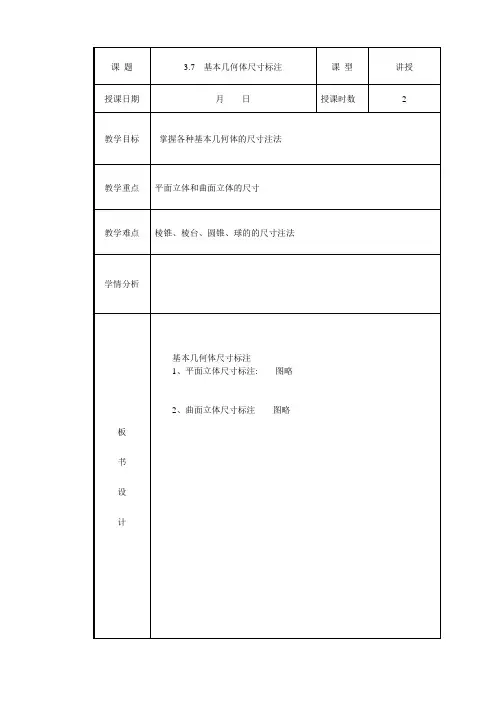

课题
3.7基本几何体尺寸标注
课型
讲授
授课日期
月日
授课时数
2
教学目标
掌握各种基本几何体的尺寸注法
教学重点
平面立体和曲面立体的尺寸
教学难点
棱锥、棱台、圆锥、球的的尺寸注法
学情分析
板
书
设
计
基本几何体尺寸标注
1、平面立体尺寸标注:图略
2、曲面立体尺寸标注图略
教学
程序
教学容及教学活动
教学手段与
教学方法
新授
小结
标注圆球的直径和半径时，应分别在“φ、R”前加注符号“S”，如图（d）、（e）所示。
（a）（b）（c）（d）( e)
各种基本几何体应标注的尺寸数目和种类。
讲授
教学
后记
布置
作业
基本体的尺寸标注
1、平面立体的尺寸标注
平面立体一般标注长、宽、高三个方向的尺寸，如图所示。其中正方形的尺寸可采用如图（f）所示的形式注出，即在边长尺寸数字前加注“□”符号。图（d）、（g）中加“（）”的尺寸称为参考尺寸。
（a）（b）（c）（d）
(e）（f）（g）
2、曲面立体的尺寸标注
圆柱和圆锥应注出底圆直径和高度尺寸，圆锥台还应加注顶圆的直径。直径尺寸应在其数字前加注符号“φ”，一般注在非圆视图上。这种标注形式用一个视图就能确定其形状和大小，其他视图就可省略，如图（a）、（b）、（c）所示。

尺寸标注方法 ppt课件

尺寸标注方法 ppt课件

（7） 尺寸标注不能重复。
（8） 半圆或不足半圆的圆弧要标注半径。
R6
R3
ppt课件
6
（2）直径尺寸
标注直径尺寸时，在尺寸数字前加注符号。 标注球面直径时，在尺寸数字前面加主符号 S
10
10
5 5
20
ppt课件
S10
7
（3）半径尺寸
标注圆弧的半径尺寸时，尺寸数字前加符号R； 标注球面半径时，应在尺寸数字前加符号 SR
2、尺寸的种类 （1）定形尺寸 确定形体大小的尺寸； （2）定位尺寸 确定形体相对基准位置的尺寸； （3）总体尺寸 总的长、宽、高。
3、组合体的尺寸标注 步骤 ： （1）形体分析，看懂组合体的形状结构； （2）选择三个方向的基准；
（3）先标定形尺寸pp，t课件然后标注定位尺寸；
20
举例
ppt课件
21
10
ppt课件
4
（4） 尺寸数字一般标注在尺寸线上方，且不可 被任何图线穿过，尺寸数字在水平方向应该标注 在尺寸线左边。
ppt课件
5
基本规则
（5）标注尺寸时尽量使用符号和缩写词，如直径
、半径R、球直径S、球半径SR。
（6）尺寸不应闭合，如图中尺寸30+40=70，只能 标注30、40和70三个尺寸中任意两个。
●
35 3 5

3
ppt课件
10
二、平面图形的尺寸注法 （1）平面图形尺寸分析
水平方向基准
定形尺寸：确定图形大小的尺寸。
定位尺寸：确定图形各部分相对 位置的尺寸。
尺寸基准：用来确定图线位置的 点和直线，一般选择对称中心线 、轴线和重要的轮廓线作为尺寸 基准。
竖直方向基准

生产管理5S之地标线贴附(课堂PPT)

生产管理5S之地标线贴附(课堂PPT)
希望通過本報告與各位探討貼地標的 經驗與心得！以提高地標綫貼附效率， 既可節省膠帶也節約人力！
Date: 20.06.2020
3
Prepared by：李昂
一.必备
使用工具介紹--必备
胶帶(红、黄、绿、警示）
剪刀or美工刀
Date: 20.06.2020 Prepared by：李昂
皮尺
4
二.推荐
机具包装线、油压板车、饮水机、一般垃圾 22 桶、维修工具柜、清洁工具柜、提子、三角
锥、Cassette暂存区
23 暂存区域及料架—置放判定合格品
24 暂存区域及料架—置放待验品
25 暂存区域及料架—置放待MRB
26 工作区域
27 动线区隔及指引
建立 单位
WH WH
WH
WH WH WH WH WH
WH
Date: 20.06.2020
12
Prepared by：李昂
貼附手順—2.2
4. 在兩點之間利用皮尺或細直綫拉成一條直綫，並用膠帶暫時定 位，随后在中处几处增加标示，以防止贴附时位移；
5. 贴下第一点，其中一人可用脚或手固定；
Date: 20.06.2020
13
Prepared by：李昂
貼附手順—2.3
THE END
Thank you for your attention!
Date: 20.06.2020
17
Prepared by：李昂
6. 沿著皮尺或直綫上的直綫開始貼附膠帶；
7. 一人用右手把胶带拉紧，并用左手把胶带压到贴近地面的位置， 竖直距离小于5CM；
Date: 20.06.2020
14
Prepared by：李昂

尺寸标注PPT教学课件

尺寸标注PPT教学课件

（6）【绘制文字边框】复选框：用于设置是否给标注文字加边框。
图5-12 【文字】选项卡 第10页/共55页 第9页/共55页
2. 文字位置
在【文字位置】选项组中，可设置文字的垂直位置、水平位置以及距尺寸线的偏移量等。
（1）【垂直】下拉列表框：用于设置标注文字相对于尺寸线在垂直方向的位置。若选择 “居中”选项，可把标注文字放在尺寸线中间；若选择“上方”选项，可把标注文字放在 尺寸线的上方；若选择“外部”选项，可把标注文字放在远离第一定义点的尺寸线一侧； 若选择JIS选项，则按JIS规则放置标注文字，如图5-13所示。
图5-14 文字水平位置形式
（3）【从尺寸线偏移】微调框：用于设置标注文字与尺寸线之间的距离。如果标 注文字位于尺寸线中间，则表示尺寸线断开处的端点与尺寸文字的间距；如果标注文字带 有边框，则可以控制文字边框与其中文字的距离。
3. 文字对齐
在【文字对齐】选项组中，可对标注文字是保持水平还是与尺寸线平行进行设置。
（a）
（b）
（c）
图5-9 弧长符号表示
5. 半径折弯标注
在【半径折弯标注】选项组，可设置折弯（Z字形）半径标注的显示。折弯半径标注通 常在中心点位于图页5-面10外折时弯采角用度，在 【折弯角图度5-1】1 文折弯本高框度中因可子以输入连接半径标注的尺寸界 线和尺寸线的横向直线的角度，如图5-10所示。
2. 文字位置
在【文字位置】选项组中，可设置当文字不在默认位置时的位置。
（1）【尺寸线旁边】单选项：可将文字放在尺寸线旁边。
（2）【尺寸线上方，带引线】单选项：可将文字放在尺寸线的上方，并加上引线。
（3）【尺寸线上方，不带引线】单选项：可将文字放在尺寸线的上方，但不加引线。

梁-集中标注原位标注讲解(课堂PPT)

梁-集中标注原位标注讲解(课堂PPT)
36
3、当梁某跨下部纵筋配筋值与集中标注的梁下部 通长筋相同时，不需要在该跨下部重做原位标注 （这句话是对设计人员说的）。
换句话说，当某跨梁的下部纵筋没有进行原 位标注时，表示该跨梁执行集中标注的梁下部通 长筋(这句话是对施工人员说的)。
37
2.3.3.2 梁不伸入支座的下部纵筋原位标注
• 钢筋标注格式：s dm(-k)/n 或 s1 d1 + s2 d2(-k)/ s d

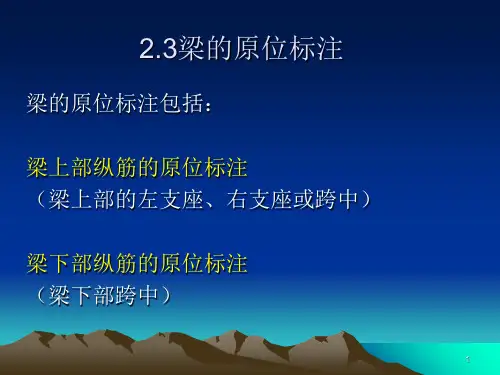

2.3梁的原位标注
梁的原位标注包括：
梁上部纵筋的原位标注 （梁上部的左支座、右支座或跨中）
梁下部纵筋的原位标注 （梁下部跨中）
1
梁原位标注的例子如图2-3
2
2.3.1 梁支座上部纵筋的原位标注
• 梁支座上部的原位标注就是进行梁上部纵筋的标 注，分别设置：左支座标注、右支座标注。
• 钢筋标注格式：s d s d m/n s1 d1+ s2 d2
12
【答】1、在03G101-1图集
中规定，当梁的上部纵筋或 下部纵筋多于一排时，用斜 线“/”将多排纵筋自上而下 分开。
【例】
上部纵筋标注 6 25 4/2 （表示第一排上部纵筋为4
25，第二排为2 25）；
下部纵筋标注 6 25 2/4 （表示第一排下部纵筋为4
25，第二排为2 25）
13
但是上述“4/2”或“2/4”的表示方式只适用于 单一规格钢筋的“分排”。对于两种以上规格的 钢筋的“分排”，则要在斜线“/”的前后写清楚具 体钢筋的规格和根数。 【例】 2 25+3 22/5 25（例子参见03G101-1图集 P26页）
4、当梁某跨支座与跨中上部纵筋相同，且其配筋值 与集中标注的梁上部纵筋相同时，不需要在该跨 上部任何部位标注（这句话是对设计人员说的）。 换句话说，当某跨梁的上部没有进行任何原 位标注时，表示该跨梁执行集中标注的梁上部纵 筋——上部通长筋（和架立筋）（这句话是对施 工人员说的）。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、组合体的尺寸标注 步骤 ： （1）形体分析，看懂组合体的形状结构； （2）选择三个方向的基准； （3）先标定形尺寸，然后标注定位尺寸； 20
举例
21
7~10
（d）一连串连续的尺寸，应排列在一条直线上，不要注成 封闭的尺寸链。
13
（e）圆及圆弧的定位尺寸一般应标注中心的定位尺寸。
14
（f）避免重复标注，不在交线上标注尺寸。
15
三、基本立体的尺寸标注
平面立体
16
曲面立体
回转体的直径一般标注在反映轴线的视图上。
17
四、带切口立体的尺寸标注
☆不能在交线上标注尺寸，应标注截切平面的定位尺寸。
5
基本规则
（5）标注尺寸时尽量使用符号和缩写词，如直径
、半径R、球直径S、球半径SR。
（6）尺寸不应闭合，如图中尺寸30+40=70，只能 标注30、40和70三个尺寸中任意两个。
（7） 尺寸标注不能重复。
（8） 半圆或不足半圆的圆弧要标注半径。
R6
R3
6
（2）直径尺寸
标注直径尺寸时，在尺寸数字前加注符号。 标注球面直径时，在尺寸数字前面加主符号 20
7
（3）半径尺寸
标注圆弧的半径尺寸时，尺寸数字前加符号R；
标注球面半径时，应在尺寸数字前加符号 SR
R6
R3
R5
应标注在是圆弧的视图上。
R10 ×R10
8
当圆弧大于半圆时标注直径，小于等于半圆时标注半径； 当球面大于半球时标注直径，小于等于半圆时标注半径；
当几段圆弧位于同一圆周时，将这些圆弧假想地连接起来，若 超过半圆，则标注直径。
11
（2）平面图形的尺寸标注
一般步骤： （a）选择两个方向的尺寸基准。对称中心线、圆的中心线或 长的直线作为基准； （b）逐个标注线段的尺寸，先标定形尺寸，再标定位尺寸。
举例
12
尺寸标注的几个注意点 （a）当图形对称时，可以仅标注其中 一边的尺寸，定位尺寸采用对称标注 的形式。 （b）尺寸线仅可能标注在图形的外面， 同时兼顾就近标注的原则。 （c）平行尺寸之间的距离应基本一致， 一般7~10mm。

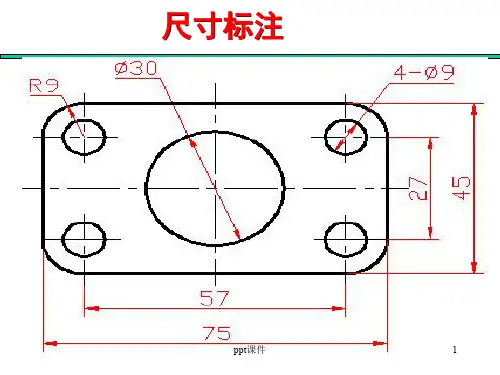

尺寸标注
1
一个完整的尺寸有三个组成要素：尺寸数字、尺 寸线和尺寸界线。
尺寸界线 尺寸线
尺寸数字
2
基本规则
（1）图形尺寸数值以真实大小为依据，与绘图比
例无关。
10 10
（2）图样中的尺寸一般以毫米为单位，不需在标 明。
3
（3） 标注圆的直径、半径的尺寸线需通过圆心
10
4
（4） 尺寸数字一般标注在尺寸线上方，且不可 被任何图线穿过，尺寸数字在水平方向应该标注 在尺寸线左边。
9
（4）狭小部位尺寸
5 3 23 5
●
●●
●
35 3 5
3
10
二、平面图形的尺寸注法 （1）平面图形尺寸分析
水平方向基准
定形尺寸：确定图形大小的尺寸。
定位尺寸：确定图形各部分相对 位置的尺寸。
尺寸基准：用来确定图线位置的 点和直线，一般选择对称中心线 、轴线和重要的轮廓线作为尺寸 基准。
竖直方向基准
错误
正确
标其中之一
18
19
五、组合体的尺寸注法
尺寸标注的要求：尺寸完整、数值正确、注写清晰、配置合理。 1、尺寸基准 确定形体位置的点、线、面，选择长、宽、高三 个方向的尺寸基准。
2、尺寸的种类 （1）定形尺寸 确定形体大小的尺寸； （2）定位尺寸 确定形体相对基准位置的尺寸； （3）总体尺寸 总的长、宽、高。
