电厂电气试题3带答案

电厂电气考试题及答案一、单选题（每题2分，共10题）1. 电厂中，用于测量电流的仪表是：A. 电压表B. 电流表C. 功率表D. 电能表答案：B2. 以下哪种设备不是电厂电气系统的主要组成部分？A. 发电机B. 变压器C. 锅炉D. 断路器答案：C3. 电气设备中，用于保护电路不受过电流损害的装置是：A. 熔断器B. 继电器C. 接触器D. 隔离开关答案：A4. 电厂中，用于控制和保护发电机的设备是：A. 励磁机B. 调速器C. 保护继电器D. 同步机5. 以下哪种不是电厂电气设备的基本参数？A. 电压B. 电流C. 频率D. 功率因数答案：D6. 电厂中，用于测量电压的仪表是：A. 电压表B. 电流表C. 功率表D. 电能表答案：A7. 电厂电气系统中，用于连接和断开电路的设备是：A. 熔断器B. 继电器C. 接触器D. 隔离开关答案：D8. 电厂中，用于测量电能消耗的仪表是：A. 电压表B. 电流表C. 功率表D. 电能表答案：D9. 以下哪种设备是电厂电气系统的主要组成部分？B. 锅炉C. 变压器D. 以上都是答案：D10. 电厂电气设备中，用于控制电路通断的装置是：A. 熔断器B. 继电器C. 接触器D. 隔离开关答案：C二、多选题（每题3分，共5题）1. 电厂电气系统中，以下哪些设备属于一次设备？A. 发电机B. 变压器C. 断路器D. 继电器答案：ABC2. 电厂电气设备的基本参数包括：A. 电压B. 电流C. 频率D. 功率因数答案：ABC3. 电厂中，用于保护电路不受过电压损害的装置包括：A. 熔断器B. 避雷器C. 过电压保护器D. 隔离开关答案：BC4. 电厂电气系统中，以下哪些设备用于测量？A. 电压表B. 电流表C. 功率表D. 电能表答案：ABCD5. 电厂电气设备中，用于控制电路通断的装置包括：A. 熔断器B. 继电器C. 接触器D. 隔离开关答案：CD三、判断题（每题1分，共5题）1. 电厂电气系统中，发电机和变压器都是一次设备。

2015版年集控值班员取证考试复习资料电气运行复习题2015（填空）填空题1)在正常运行方式下电工绝缘材料是按其允许的最高工作（温度）分级的。

2)交流电流表指示的电流值表示的是电流的（有效）值。

3)设备不停电的安全距离，6kV 规定为（0.7）m，110KV 规定为（ 1.5 ）m，500KV规定为（ 5 ）m。

4)发电厂中，三相母线的相序是用固定颜色表示的，规定用（黄色）、（绿色）、（红色）分别表示 A 相、B 相、C 相。

5)正弦交流电路中总电压的有效值与电流的有效值的乘积，既包含（有功功率），也包含（无功功率），我们把它叫做（视在功率）。

6)在电路中，流入节点的电流（等于）从该节点流出的电流，这就是基尔霍夫（笫一定律）。

从回路任何一点出发，沿回路循环一周，电位升高的和（等于）电位降低的和，这就是基尔霍夫（第二定律）。

7)在计算复杂电路的各种方法，（支路电流）法是最基本的方法。

8)在（感性）电路中，电压超前于电流；在（容性）电路中，电压滞后于电流。

9)在电力系统中，常用并联电抗器的方法，以吸收多余的（无功）功率，降低（系统电压）。

10)在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。

11)对称三相交流电路的总功率等于单相功率的（3）倍。

12)对于对称的三相交流电路中性点电压等于（零）。

13)在电力系统中，所谓短路是指（相与相）或（相与地）之间，通过电弧或其他较小阻抗的一种非正常连接。

14)当线圈中的（电流）发生变化时，线圈两端就产生（自感）电动势。

15)电力系统发生短路的主要原因是电气设备载流部分的（绝缘）被破坏。

16)短路对电气设备的危害主要有:（1）电流的（热效应）使设备烧毁或损坏绝缘；（2）（电动力）使电气设备变形毁坏。

17)在电阻、电感、电容组成的电路中，只有（电阻）元件是消耗电能的，而（电感）元件和（电容）元件是进行能量交换的，不消耗电能。

18)在中性点不引出的星形连接的供电方式为（三相三线）制，其电流关系是线电流等于（相电流）。

《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。

3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。

4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。

A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV 时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。

电气安规（第3、4章）试卷及答案华能新华电厂安规(电气)一、单选题(每题1分,共272题,共201分)1、新参加电气工作得人员、实习人员与临时参加劳动得人员,应经过(),方可进入现场随同参加指定得工作,但不得单独工作。

(A)安全知识教育(B)工作负责人同意(C)安全知识教育并经安规考试合格答案:C2、电气工作人员对安全规程应每()年考试一次。

(A)1(B)2(C)3答案:A3、所谓运用中得电气设备,系指( )。

(A)全部带有电压或一部分带有电压(B)全部带有电压、一部分带有电压或一经操作即带有电压得电气设备(C)全部带有电压得电气设备答案:B4、电力安全工作规程(电气部分)适用于在运用中得电气设备上工作得( )人员。

(A)部分(B)特定(C)操作(D)一切答案:D5、所谓运用中得电气设备就是指()。

(A)全部带有电压、一部分带有电压得电气设备(B)全部带有电压、一部分带有电压或一经操作即带有电压得电气设备。

(C)全部带有电压得电气设备答案:B6、电气作业人员必须具备下列条件:(1)经医师鉴定,无妨碍工作得病症(体格检查每两年至少一次);(2)具备必要得电气知识与业务技能,且按其工作性质,熟悉《电力安全工作规程》得有关部分,并经考试合格;(3)具备必要得安全生产知识,学会紧急救护法,特别要学会( )。

(A)外伤救治(B)骨伤救治(C)触电急救答案:C7、《电力安全工作规程》就是依据国家有关法律、法规,结合华能集团()制定得。

(A)国际惯例(B)我国国情(C)电力生产得实际情况答案:C8、作业现场得生产条件、安全设施、作业机具与安全工器具等应符合国家或行业标准规定得要求,( )在使用前应确认合格、齐备。

(A)作业工具、防护用品(B)安全工器具、作业工具(C)安全工器具、劳动防护用品(D)作业工具、劳动防护用品答案:C9、作业现场得生产条件、安全设施、作业机具与安全工器具等应符合国家或行业标准规定得要求,安全工器具与()在使用前应确认合格、齐备。

电子科技大学22春“电气工程及其自动化”《发电厂电气部分》期末考试高频考点版（带答案）一.综合考核(共50题)1.启动电源实质上也是一个()。

A.工作电源B.备用电源C.事故保安电源D.动力电源参考答案：B2.变压器油的颜色应是()。

A、暗红色B、透明微黄C、棕色参考答案：B3.不可修复元件的()简记MTTF。

A.可靠度B.不可靠度C.故障率D.平均无故障工作时间参考答案：D4.电线接地时，人体距离接地点越近，跨步电压越高，距离越远，跨步电压越低，一般情况下距离接地体多少，跨步电压可看成是零。

()A、10m以内B、20m以外C、30m以外5.元件从起始时刻t完好条件下，在时刻t以后单位时间里发生故障的次数，称为()。

A.故障率B.修复率C.平均修复时间D.平均运行周期参考答案：B6.发电机的发电量以千瓦时为计量单位，这是()的单位名称。

A、电功率B、电能C、电势D、电压参考答案：B7.能源按获得方法分为一次能源和()。

A.二次能源B.新能源C.非再生能源D.含能体能源参考答案：A8.被电击的人能否获救，关键在于()。

A.触电的方式B.人体电阻的大小C.触电电压的高低D.能否尽快脱离电源和施行紧急救护参考答案：D电流互感器正常工作中，当一次侧电流增加时，互感器的工作磁通()。

A.增加B.基本不变C.减小参考答案：B10.变压器油的颜色应是()。

A.暗红色B.透明微黄C.棕色参考答案：B11.根据电动机的运行状态，自启动分为了三类，其中不属于这三类的是()。

A.失压自启动B.空载自启动C.带负荷自启动D.保护自启动参考答案：D12.空气断路器熄弧能力较强，电流过零后，不易产生重燃。

但易产生()。

A.过电流B.电磁振荡C.过电压参考答案：C13.油浸变压器属于()级绝缘。

A.AB.BC.E参考答案：A14.下列()不是火力发电厂的组成部分。

A、燃烧系统B、汽水系统C、电气系统D、通信系统参考答案：D15.()需要附加一套励磁系统。

《发电厂电气局部》期末考试试卷及答案一、填空题〔每题 2 分，共 20 分〕1.依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2.火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。

3.目前世界上使用最多的是核电厂是〔轻水堆〕核电厂，即〔压水堆〕核电厂和〔沸水堆〕核电厂。

4.对一次设备和系统的运行状态进展〔测量、把握、监控和保护〕的设备，称为二次设备。

5.隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6.发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7.依据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8.使母线的电能损消耗用与相应设备修理费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9.有汇流母线的接线形式可概括地分为单母线和_双母线两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10.防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题〔在每题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

〕〔每题2 分，26 分〕1假设要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可承受( C )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线承受双母线同时运行时，具有单母线分段接线特点( D )。

A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵敏性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵敏性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV 时, 对于容量为( D )的机组,其高压厂用电电压可承受3KV。

A.0MW 及以下B.100～300MWC.25MW 以下D.60MW 及以下4输电线路送电的正确操作挨次为〔 C 〕A．先合母线隔离开关，再合断路器，最终合线路隔离开关B．先合断路器，再合母线隔离开关，最终合线路隔离开关C．先合母线隔离开关，再合线路隔离开关，最终合断路器D．先合线路隔离开关，再合母线隔离开关，最终合断路器5各类安全距离在国家公布的有关规程中均有规定。

发 电 厂 电 气 部 分 模 拟 考 试 试 题 三 答 案一、填空题（每题2分,共40分)1.火力发电厂的能量转换过程是 能―― 能―― 能―― 能.化学能热能机械能电能 2。

电流互感器正常运行时二次侧不允许 。

开路3。

导体热量的耗散有 、 和 三种形式。

对流 辐射 导热 4.按输出能源分，火电厂分为 电厂和 电厂。

热 凝汽式 （无顺序)5.在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是 ；当每相为多条矩形时,工程计算目的是 已知材料允许应力确定绝缘子最大允许跨距 已知材料应力和绝缘子跨距确定最大允许衬垫跨距6.根据运行状态，自启动可分为 、 和 三类。

失压自启动 空载自启动 带负荷自启动 7。

发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比,厂用工作变压器的容量 。

(填增大或减小） 增大8加装旁路母线的唯一目的是 。

不停电检修出线断路器9厂用供电电源包括 、 和 . 工作电源 启动和备用电源 事故保安电源 二、单项选择题(每题2分,共20分）1。

C 2。

A 3。

A 4.A 5.C 6.B 7。

A 8。

D 9.D 10。

C 1．导体长期发热的稳定温升与 有关。

A ．起始温升B ．起始温升和载流量C ．载流量2．大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用 方式。

A ．明备用B ．暗备用C ．与系统相连的主变兼作备用 3．少油式断路器中油的用途是 .A ．灭弧介质B ．灭弧介质和绝缘介质C ．绝缘介质4．如图有两个同样材料的高压熔断器安秒特性，则 熔体的截面小。

A ．1号熔断器 B ．2号熔断器 C ．两个一样 5、铝母线短路时的发热允许温度是A ．70℃B ．98℃C ．200℃D ．300℃ 6、断路器的开断时间是指从接受分闸命令瞬间起到A ．所有电弧触头均分离的瞬间为止B ．各极触头间电弧最终熄灭为止C ．首相触头电弧熄灭为止D ．主触头分离瞬间为止 7、装设分段电抗器的作用是A ．限制母线回路中的短路电流B ．吸收多余的无功功率C ．改善母线的电压质量D ．改进用户的功率因数8、线路停电的操作顺序是A ．先分母线隔离开关，再分线路隔离开关，最后分断路器B ．先分线路隔离开关,再分母线隔离开关，最后分断路器C ．先分断路器,再分母线隔离开关,最后分线路隔离开关D ．先分断路器，再分线路隔离开关,最后分母线隔离开关9、三相电动力计算公式中的形状系数K f 决定于A ．导体的机械强度B ．导体的形状C ．导体的布置位置D ．导体的形状及相对位置 10、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的____而造成损坏妨碍继续工作的性能。

完整版)发电厂电气部分模拟考试试题和答案(全)发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是化学能转化为热能，再转化为机械能，最终转化为电能。

2.电流互感器正常运行时二次侧不允许开路。

3.导体热量的耗散有对流、辐射、导热三种形式。

4.按输出能源分，XXX分为热电厂和凝汽式电厂。

5.进行矩形硬导体的动稳定校验时，每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6.根据运行状态，自启动可分为失压自启动、空载自启动和带负荷自启动三类。

7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大）8.加装旁路母线的唯一目的是不停电检修出线断路器。

9.厂用供电电源包括工作电源、启动和备用电源、事故保安电源。

二、单项选择题（每题2分，共20分）1.电源支路将电能送至母线，引出线从母线得到电能。

因此，母线起到汇集和分配电能的作用。

2.目前世界上使用最多的核电厂是XXX，即压水堆核电厂和沸水堆核电厂。

3.通常把生产、输送、分配、转化和使用电能的设备，称为一次设备。

4.隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5.“F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6.根据布置的型式，屋内配电装置通常可以分为单层式、二层式和三层式三种型式。

7.当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8.有汇流母线的接线形式可概括地分为单母线和双母线两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线。

9.防电气误操作事故的“五防”是指防止误拉合隔离开关、带接地线合闸、误拉合断路器、带电合接地开关和误入带电间隔。

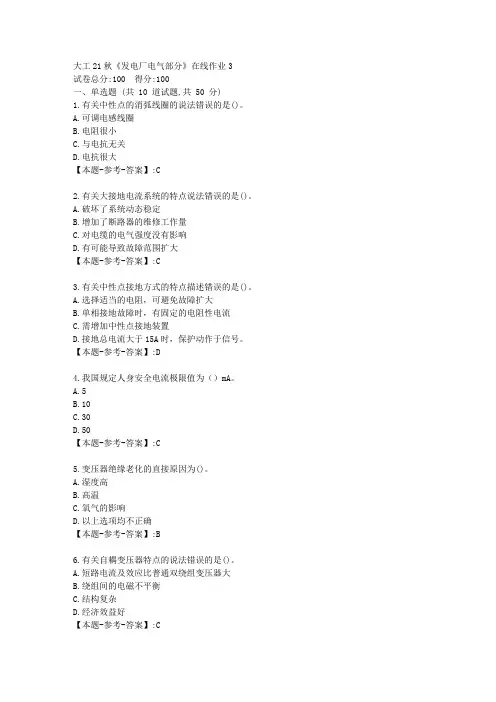

大工21秋《发电厂电气部分》在线作业3
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.有关中性点的消弧线圈的说法错误的是()。

A.可调电感线圈
B.电阻很小
C.与电抗无关
D.电抗很大
【本题-参考-答案】:C
2.有关大接地电流系统的特点说法错误的是()。

A.破坏了系统动态稳定
B.增加了断路器的维修工作量
C.对电缆的电气强度没有影响
D.有可能导致故障范围扩大
【本题-参考-答案】:C
3.有关中性点接地方式的特点描述错误的是()。

A.选择适当的电阻，可避免故障扩大
B.单相接地故障时，有固定的电阻性电流
C.需增加中性点接地装置
D.接地总电流大于15A时，保护动作于信号。

【本题-参考-答案】:D
4.我国规定人身安全电流极限值为（）mA。

A.5
B.10
C.30
D.50
【本题-参考-答案】:C
5.变压器绝缘老化的直接原因为()。

A.湿度高
B.高温
C.氧气的影响
D.以上选项均不正确
【本题-参考-答案】:B
6.有关自耦变压器特点的说法错误的是()。

A.短路电流及效应比普通双绕组变压器大
B.绕组间的电磁不平衡
C.结构复杂
D.经济效益好
【本题-参考-答案】:C。

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

发电厂电气部分试题(共10篇)[模版仅供参考，切勿通篇使用]写景作文发电厂电气部分试题（一）:发电厂电气部分的作业,没时间做,请大家帮忙了第1题:(.5分)变压器的最大效率发生在：可供选择答案:1.β=12.β=第2题:(.5分)一般来说,凝汽式火电厂与热电厂相比,效率较 ,容量较 ,距离负荷中心较 .可供选择答案:1.高；小；远2.高；大；远3.低；大；远4.高；小；近第3题:(.5分)既承担功率交换,又兼有分配电能功能的变电所是.可供选择答案:1.中间变电所2.枢纽变电所3.终端变电所4.地区变电所第4题:(.5分)一般说来,核电厂与或火电厂相比,造价 ,运行成本 . 可供选择答案:1.高；低2.高；高3.低；高4.低；低第5题:(.5分)水平排列、间距相同的三根导体,两边分别为流过A相、C相,中间B相电流.三相对称短路时,受力最大的一相为：可供选择答案:相相相第6题:(.5分)三相短路最大电动力与两相短路最大电动力之比为：可供选择答案://第7题:(.5分)隔离开关的用途之一是___. 可供选择答案:1.切断负荷电流2.切断短路电流3.拉合小电流回路4.拉合大电流回路第8题:(.5分)双母线接线采用双母线同时运行时,具有单母线分段接线的特点,____.可供选择答案:1.因此,双母线接线与单母线与单母线分段接线是等效的2.但单母线分段接线具有更大的运行灵活性3.并且两者的设备数量一样4.但双母线接线具有更大的运行灵活性第9题:(.5分)热稳定是指电器通过短路电流时,电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的____而造成损坏妨碍继续工作的性能.可供选择答案:1.长期工作时的最高允许温度2.长期工作时的最高允许温升3.短路时的最高允许温度4.短路时的最高允许温升第10题:(.5分)选择矩形母线时,下列____条件可不考虑.可供选择答案:1.额定电压2.长期允许电流3.动稳定4.热稳定判断题第1题:(.5分)为了使发电厂或变电所的配电装置布置简单,运行检修方便,一般升高电压等级不宜过多,通常以2级电压为宜,最多不应超过3级.第2题:(.5分)发电厂和变电所中,把主要设备连接起来,表明电能送入和分配关系的电路, 称为电气主接线.第3题:(.5分)由于短路电流非周期分量衰减很快,当短路切除时间tk 选择题： 4 .B判断题：正确的为 1 2 4 8 10错误的为 3 5 6 7 9 发电厂电气部分试题（二）:《发电厂电气部分（Ⅰ)》第1次作业知道的给位大侠们还请多多帮助小弟!《发电厂电气部分（Ⅰ)》第1次作业1.电力系统的组成包括（）A.发电厂B.变电站C.输电线路D.用户2.外桥形电气主接线适用于（）A.水电厂B.火电厂C.桥路有穿越功率D.出线的线路长、雷击率高E.桥路无穿越功率3.影响电流互感器运行误差的因素有（）A.一次侧电流B.一次侧电压C.一次侧负荷功率因数D.一次侧电网频率E.二次侧负荷4.根据运行状态,自启动类型可分为（）A.带负荷自启动B.空载自启动C.过压自启动D.失压自启动5.导体热量的耗散形式有（）A.日照B.对流C.辐射D.导热1 A B C D电力系统是一个包括发电、输电、变电、配电、用电装置的完整的工作系统2 C外桥接线的变压投入、断开、检修或故障时,不会影响其他回路的正常运行.但当线路投入、断开、检修或故障时,则会影响一台变压器的正常运行.因此外桥接线仅适用于变压器按照经济运行需要要经常投入或断开的情况.此外当线路上有较大的穿越功率时,为避免穿越功率通过多台断路器,通常采用外桥接线.适用于故障率高的环境.3 A D E电流互感器的误差产生的原因：⑴电流互感器的误差是由铁芯的结构和材料的性能决定的,即与磁路长度、铁芯截面和导磁率有关,与线圈的匝数和电阻、二次负载的大小和负载功率因数角有关.比差、角差与铁芯导磁率及截面积、二次线圈的匝数的平方成反比,与磁路长度及二次线圈阻抗、二次负载成正比,并受二次负载功率因数角和铁芯损耗角的影响.⑵引起电流互感器误差的外界条件有：一次电流、电源频率、二次负载阻抗(包括接触电阻)、铁芯剩磁、外界磁场和温湿度影响等.4 A B D自启动一般分为欠压启动,带负荷启动,空载启动.5 B C D导体热量的耗散形式包括对流,辐射及导热发电厂电气部分试题（三）:在《发电厂电气部分》中,关于三相短路导体的电动力的求解过程.很多书中只给出结论,中间相得电动力最大,以及最终的表达式.但没给出具体的求解过程,即积化和差,和差化积得求解过程（红框内位结果,小弟三角函数烂,求不到真确结果（符号不对）《发电厂电气部分》中,有关于三相短路,两边相所受的电动力的大小表达式：熊信银写的第三版《发电厂电气部分》第78页中的3-52；或者姚春球版第42页的2-52.请问那个式子是怎样通过积化和差,和差化积转换出来的?(可以附件图片)奖励再提高.发电厂电气部分试题正推得不到,可以逆推."积化和差,和差化积"其实很简单,不要被“公式”一词吓着了.令x=(a+b)/2；y=(a-b)/2；关键是,把a,b分别拆成a=x+y；b=x-y；然后用cos(a)+cos(b)=2*cos(x+y)*cos(x-y)拆开就行了；sin+sin也一样,没... 发电厂电气部分试题（四）:求一关于某凝气式火力发电厂电气部分设计的英文文献及翻译——5至6页你那么专业的问题还0分. 发电厂电气部分试题（五）: 现在的发电厂,是煤烧开水,烧出蒸气,用蒸汽机的原理,带动发电机来发电吗?火电厂是利用煤、石油、天然气作为燃料生产电能的工厂,它的基本生产过程是：燃料在锅炉中燃烧加热水使成蒸汽,将燃料的化学能转变成热能,蒸汽压力推动汽轮机旋转,热能转换成机械能,然后汽轮机带动发电机旋转,将机械能转变成电能；其分类有：按燃料分,燃煤发电厂,燃油发电厂,燃气发电厂,余热发电厂,以垃圾及工业废料为燃料的发电厂；按蒸汽压力和温度分,中低压发电厂（,450度）,高压发电厂（,540度）,超高压发电厂（,540度）,亚临界压力发电厂（,540度）,超临界压力发电厂（,550度）；按原动机分,凝气式汽轮机发电厂,燃气轮机发电厂,内燃机发电厂,蒸汽—燃汽轮机发电厂等；按输出能源分,凝汽式发电厂（只发电）,热电厂（发电兼供热）；按发电厂装机容量分,小容量发电厂（100MW以下）,中容量发电厂（100—250MW）,大中容量发电厂（250—1000MW）,大容量发电厂（1000MW以上）；我国目前最大的火电厂：浙江北仑港电厂,装机容量300万KW（即3000MW）,5台60万KW（600MW）机组.火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统,现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成,他包括汽水循环、化学水处理和冷却系统等.水在锅炉中被加热成蒸汽,经过热器进一步加热后变成过热的蒸汽,再通过主蒸汽管道进入汽轮机.由于蒸汽不断膨胀,高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机.为了进一步提高其热效率,一般都从汽轮机的某些中间级后抽出作过功的部分蒸汽,用以加热给水.在现代大型汽轮机组中都采用这种给水回热循环.此外,在超高压机组中还采用再热循环,既把作过一段功的蒸汽从汽轮机的高压缸的出口将作过功的蒸汽全部抽出,送到锅炉的再热汽中加热后再引入气轮机的中压缸继续膨胀作功,从中压缸送出的蒸汽,再送入低压缸继续作功.在蒸汽不断作功的过程中,蒸汽压力和温度不断降低,最后排入凝汽器并被冷却水冷却,凝结成水.凝结水集中在凝汽器下部由凝结水泵打至低压加热再经过除氧气除氧,给水泵将预加热除氧后的水送至高压加热器,经过加热后的热水打入锅炉,再过热器中把水已经加热到过热的蒸汽,送至汽轮机作功,这样周而复始不断的作功.在汽水系统中的蒸汽和凝结水,由于疏通管道很多并且还要经过许多的阀门设备,这样就难免产生跑、冒、滴、漏等现象,这些现象都会或多或少地造成水的损失,因此我们必须不断的向系统中补充经过化学处理过的软化水,这些补给水一般都补入除氧器中.（二）燃烧系统燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱流等组成.是由皮带输送机从煤场,通过电磁铁、碎煤机然后送到煤仓间的煤斗内,再经过给煤机进入磨煤机进行磨粉,磨好的煤粉通过空气预热器来的热风,将煤粉打至粗细分离器,粗细分离器将合格的煤粉（不合格的煤粉送回磨煤机）,经过排粉机送至粉仓,给粉机将煤粉打入喷燃器送到锅炉进行燃烧.而烟气经过电除尘脱出粉尘再将烟气送至脱硫装置,通过石浆喷淋脱出流的气体经过吸风机送到烟筒排人天空.（三）发电系统发电系统是由副励磁机、励磁盘、主励磁机（备用励磁机）、发电机、变压器、高压断路器、升压站、配电装置等组成.发电是由副励磁机（永磁机）发出高频电流,副励磁机发出的电流经过励磁盘整流,再送到主励磁机,主励磁机发出电后经过调压器以及灭磁开关经过碳刷送到发电机转子,当发电机转子通过旋转其定子线圈便感应出电流,强大的电流通过发电机出线分两路,一路送至厂用电变压器,另一路则送到SF6高压断路器,由SF6高压断路器送至电网. 发电厂电气部分试题（六）:在《交流电气装置的接地DL/T 621—1997》规范中有一条：发电厂、变电所电气装置的接地装置发电厂、变电所电气装置的接地装置,除利用自然接地极外,应敷设以水平接地极为主的人工接地网.人工接地网的外缘应闭合,外缘各角应做成圆弧形,圆弧的半径不宜小于均压带间距的一半.接地网内应敷设水平均压带.接地网的埋设深度不宜小于接地网均压带可采用等间距或不等间距布置.35kV及以上变电所接地网边缘经常有人出入的走道处,应铺设砾石、沥青路面或在地下装设两条与接地网相连的均压带.对于3～10kV变电所、配电所,当采用建筑物的基础作接地极且接地电阻又满足规定值时,可不另设人工接地.这里的均压带是什么?在高层建筑的设计和施工中,为了防止侧向雷击,超过30米高的建筑物,应在30米及其以下每隔三层围绕建筑物外廓的墙内做均压环,并与引下线连接,接地体是分布在地下四周的混凝土基础,可以形成均匀分布的均压网,构成防雷接... 发电厂电气部分试题（七）:急求!电厂笔试试题求高手解答填空题：一二次风的调整原则是____________________________选择题1：燃用贫煤与烟煤相比A一次风速低,一次风率小 B一次风速低,一次风率大 C一次风速高,一次风率小 D一次风速高,一次风率大3:火焰中具有辐射能力,影响火焰黑度的气体成分主要有[ ]A助燃气体O2 B可燃气体CO与H2C.三原气体CO2、SO2和H2O D惰性气体N24：锅炉正常停运后,应解除高、低值水位保护,缓慢上水至[ ]A、最高可见水位B、正常水位C、最低可见水位上判断题1:在锅炉启动过程中,当汽包压力时,关闭主蒸汽系统所有空气门,校对水位计.投入I 、II级旁路后,关闭过热器排气门[ ]2:锅炉启动前的试验[机组大、小修后]包括炉膛安全保护、主燃料跳闸、燃油跳闸、顺序控制、连锁的问你个试验.[ ] 3:锅炉连锁保护装置因在检修中已调好,所有在启动前或检修后不需要进行测试( )4:随着锅炉内部压力的升高,汽包壁将承受越开越大的机械应力（）5发电厂主要机组停运检修,只需第一天办理开工手续,工作全部结束再办理结束手续（）6当验明设备确已无电压后,应立即将检修设备接地并三相短路（）7检修部分若分为几个在电气上不相连接的部分,则各段应分别验电接地短路,接地线与检修部分之间不得连有开关或保险器（）8若至预定时间一部分工作尚未完成,仍须继续工作而不妨碍送电者在送电前,应按照送电后现场设备带电情况,布置好安全措施后,方可继续工作（）9倒闸操作票由值班员填写（）1.按照一定的风煤比来控制,维持最佳过量空气系数.判断：1.√2.√3.×4.√5.×6.√7.√8.√9.×发电厂电气部分试题（八）:我最近做到一个题目问爱迪生在那个时代,有工业时代和电子时代,我想电子时代和电气时代差不多,我就选了电子时代,可答案是工业时代,想知道原因和电气时代与电子时代的不同, 电气时代：我们一般是说第二次工业革命电的发明使人们进入了电气时代与第一次工业革命的蒸汽时代相对,爱迪生曾经发明了短距离输电技术、发电厂、电灯,所以选的是电气时代——工业时代电子时代：一般指的是新科技革命也就是第三次工业革命后的时代称呼发电厂电气部分试题（九）:电工电子一、填空题（每空分，共19分）2、变压器空载电流的分量很小，分量很大，因此空载的变压器，其功率因数，而且是性的。

《发电厂电气部分》练习题及答案一、填空题1、按照获得能源的方法不同，能源分为一次能源、二次能源。

2、按照被利用程度不同，能源分为常规能源、新能源。

3、按照能否再生，能源分为可再生能源、非再生能源。

4、电能是二次（一次/二次）能源。

5、发电厂是将各种一次能源转变成电能的工厂。

6、火电厂能量的转换过程：燃料的化学能→热能→机械能→电能。

7、水力发电厂的能量转换过程：把水的位能和动能转换成电能的工厂。

8、电气一次设备是指直接生产、转换和分配电能的一次设备。

9、电气二次设备是指：对一次设备进行监察、测量、控制、保护、调节的设备。

10、电气主接线是指由电气设备通过连接线，按其功能要求组成接受和分配电能的电路。

二、问答题1、电能的特点是什么？答：（1）便于大规模生产和远距离输送（2）方便转换与易于控制（3）损耗小（4）效率高（5）无气体和噪声污染2、按照发电厂装机容量不同，发电厂可以分为哪几类？答：①小容量发电厂：指装机容量在100MW范围内的发电厂②中容发电厂：指装机容量在100-250MW范围内下的发电厂③大中容量发电厂：指装机容量在250-1000MW范围内的发电厂④大容量发电厂：指装机容量在1000MW及其以上的发电厂3、火电厂的特点答：(1)布局灵活，装机容量的大小可按需要决定。

(2)一次性建造投资少，仅为同容量水电厂的一半左右。

(3)火电厂耗煤量大，其单位电量发电成本比水电厂要高出3～4倍。

(4)火电厂动力设备繁多，发电机组控制操作复杂。

(5)大型发电机组由停机到开机并带满负荷需要几小时到十几小时乃至几十小时，并附加耗用大量燃料。

(6)火电厂担负急剧升降的负荷时，必须付出附加燃料消耗的代价。

(7)从经济性和供电可靠性考虑，火电厂应当尽可能担负较均匀的负荷。

(8)火电厂对空气和环境的污染大。

4、水电厂的特点答： (1)可综合利用水能资源；(2)发电成本低、效率高；(3)运行灵活；(4)水能可储蓄和调节；(5)不污染环境；(6)建设投资较大，工期较长；(7)建设和生产都受到河流的地形、水量及季节气象条件限制；(8)由于水库的兴建，淹没土地，移民搬迁，给农业生产带来一些不利，还可能在一定程度破坏自然界的生态平衡。

发电厂电气专业考试题库含答案一、选择题1.在三相交流电路中所谓三相负载对称是指（C）。

A、各相阻抗值相等；B、各相阻抗值不等；C、电阻相等，电抗相等，电抗性质相同；D、阻抗角相等。

2.交流电正弦量的三要素指的是（C）oA、电压、电流、电阻；B、电压、频率、相序；C、幅值、频率、初相位；D、幅值、频率、相序。

3.一般电气设备铭牌上的电压和电流的数值是（C）0A、瞬时值；B、最大值；C、有效值；D、平均值。

4.交流电路中常用P、Q、S表示有功功率、无功功率、视在功率，而功率因数是指（B）。

A、Q/P;B、P/S;UQ/S;D、P∕Q o5.对称三相交流电路总功率等于单相功率的（B）。

A、倍；B、3倍；C、1/倍;D、1/3倍。

6.三只相同阻值的阻抗元件，先以星形接入三相对称交流电源，所消耗的功率与再以三角形接入同一电源所消耗的功率之比等于（C）。

A.1:1;B.1I2;C,1:3;D.1:4o7.对称三相交流电路中，中性点对地电压等于（D）。

A、1/；B,1;J；D、O o8.在电阻、电感、电容组成的电路中，不消耗电能的元件是（A）。

A、电感与电容；B、电阻与电感；C、电容与电阻；D、电阻。

9.在电阻串联电路中，每个电阻上的电压大小（A）。

A、与电阻大小成正比；B、相同；C、与电阻大小成反比；D、无法确定。

10.三个相同的电阻串联总电阻是并联时总电阻的（B）倍。

A,6倍；B、9倍；C、3倍；D、1/9倍.11.两个电阻器件的额定功率不同，但额定电压相同，当它们并联在同一电压上时，则功率大的电阻器（C）。

A、发热量相等；B、发热量不等；C、发热量较大；D、发热量较小。

12.绝缘体的电阻随着温度的升高而（B）。

A、增大；B、减小；C、增大或减小；D、不变。

13.铝材料与铜材料相比较，两者导电性能相比（B）。

A、铝比铜好；B、铜比铝好；C、二者一样好；D、不一定。

14.IMW的负荷使用IOh,等于（D）kWh oA、10;B、100;C、1000;D、100OO o15.在纯电感交流电路中电压超前（D）90o oA、电阻；B、电感；C、电压；D、电流。

发电厂电气部分练习题（附参考答案）一、填空题10分1、发电厂中有各种电气设备，通常把电能的设备如发电机等称为一次设备，把对一次设备进行和保护用的设备称为二次设备。

2、电气主接线是指把发电机、变压器、断路器等用规定的_______符号和文字按预期生产流程连成的电路，一般画成________图形式。

3、电气主接线的基本形式可分为的接线形式、无汇流母线的接线形式两大类；基本要求是可靠性、______________、经济性。

4、一般水电厂的厂用电率为、凝汽式火电厂的厂用电率为。

的计算方法有、。

5、短路电流热效应Qk6、三绕组变压器可以连接三个电压等级，使用中要求每个绕组通过容量应达到变压器额定容量的以上。

校验热稳定的计算时间为继电保护时间和的全开断时间之和。

7、厂用电电源的备用方式有两种， ________多用于火电厂，在水电厂和变电站中多采用________方式。

8、电器设备的选择，必须按条件进行选择，并按___ ___状态来校验热稳定和动稳定。

9、发电机间与在升压站的主变压器的连接有：组合导线、______________、______________。

10、屋内配电装置有、、成套组合电器。

二、判断题（题后打“√”为正确，打“⨯”为错误)10分1、装设旁路母线的作用是为了检修出线断路器。

（）2、内桥型接线适合于线路短，变压器需经常切换，有系统穿越功率的厂站。

（）3、电力电缆一般按经济电流密度选择。

（）4、在中小型水电站、变电站中，一般主变压器的台数取3~4台。

（）5、电流互感器的选择除按正常条件选择外，还需进行二次负荷的校验。

（）6、选择厂用变容量时，考虑的厂用负荷是指所有厂用电动机功率的总和。

（）7、电器设备校验时，一般按三相短路电流校验。

（）8、厂用电是指每个工厂自己用的电。

（）9、半型屋外配电装置是指母线与断路器、电流互感器等重叠的布置。

（）10、电弧熄灭的条件是系统电源恢复电压小于弧隙介质强度。
