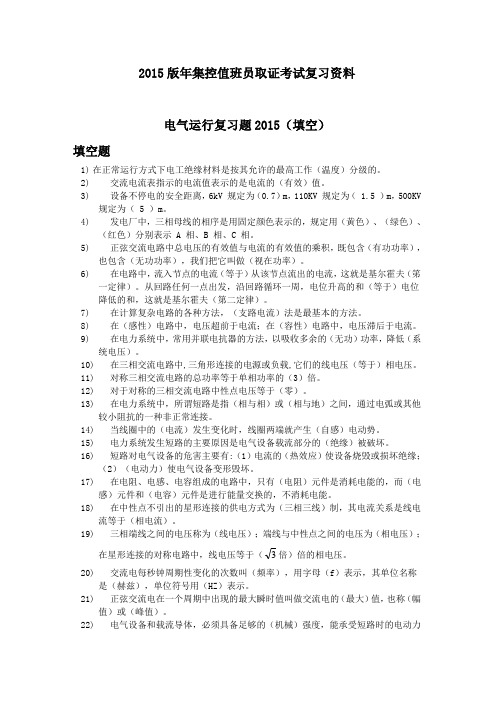

2015版年集控值班员取证考试复习资料电气运行复习题2015（填空）填空题1)在正常运行方式下电工绝缘材料是按其允许的最高工作（温度）分级的。
2)交流电流表指示的电流值表示的是电流的（有效）值。
3)设备不停电的安全距离，6kV 规定为（0.7）m，110KV 规定为（ 1.5 ）m，500KV规定为（ 5 ）m。
4)发电厂中，三相母线的相序是用固定颜色表示的，规定用（黄色）、（绿色）、（红色）分别表示 A 相、B 相、C 相。
5)正弦交流电路中总电压的有效值与电流的有效值的乘积，既包含（有功功率），也包含（无功功率），我们把它叫做（视在功率）。
6)在电路中，流入节点的电流（等于）从该节点流出的电流，这就是基尔霍夫（笫一定律）。
从回路任何一点出发，沿回路循环一周，电位升高的和（等于）电位降低的和，这就是基尔霍夫（第二定律）。
7)在计算复杂电路的各种方法，（支路电流）法是最基本的方法。
8)在（感性）电路中，电压超前于电流；在（容性）电路中，电压滞后于电流。
9)在电力系统中，常用并联电抗器的方法，以吸收多余的（无功）功率，降低（系统电压）。
10)在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。
11)对称三相交流电路的总功率等于单相功率的（3）倍。
12)对于对称的三相交流电路中性点电压等于（零）。
13)在电力系统中，所谓短路是指（相与相）或（相与地）之间，通过电弧或其他较小阻抗的一种非正常连接。
14)当线圈中的（电流）发生变化时，线圈两端就产生（自感）电动势。
15)电力系统发生短路的主要原因是电气设备载流部分的（绝缘）被破坏。
16)短路对电气设备的危害主要有:（1）电流的（热效应）使设备烧毁或损坏绝缘；（2）（电动力）使电气设备变形毁坏。
17)在电阻、电感、电容组成的电路中，只有（电阻）元件是消耗电能的，而（电感）元件和（电容）元件是进行能量交换的，不消耗电能。
18)在中性点不引出的星形连接的供电方式为（三相三线）制，其电流关系是线电流等于（相电流）。
电气运行考试试题带答案一、填空（每空1分，共30分）1．电动机运行中轴承振动值750转／分及以下0.12mm、750转／分----1000转／分0.10mm、1000转／分----1500转／分0.085mm、3000转／分0.05mm（要求写出单位）；2．母线和刀闸的允许极限温度是70℃；3．备自投保护的失压元件动作值是35V，有压元件的动作值是65V；4．装设隔离开关后，可以在设备检修时造成明显断开点，使检修设备与带电设备隔离；5．将电压互感器停电时，应先断开二次侧，后断开一次侧；6．分闸操作真空断路器时，在触头断开后，灭弧室的屏蔽罩内壁应没有红色或白色辉光；7．操作隔离开关时，即使合错，甚至在合闸时发生电弧，也不允许将隔离开关再拉开；8．多油断路器中的绝缘油，起绝缘和灭弧作用；9．根据保护装置对被保护元件的作用，可分为主保护、后备保护和辅助保护；10．#1高厂变的保护有速断过流瓦斯；11．6KVⅠ段低电压保护第一时限0.5秒跳磨煤机，第二时限9秒秒跳送风机和给水泵；12．1KV及以下电缆的电缆芯最高允许温度是40℃，外皮最高允许温度是55℃；13．滑动轴承最高允许温升，滚动轴承最高允许温升；14．F级电机的最高允许温度定子绕组155℃；15．电动机在运行中定子三相不平衡电流不得超过额定电流的 10% ，并且最大一相不得大于额定电流。
二、简答题（每题5分，每少一项扣1分，共10分）1．电动机发热超过允许值时应检查的项目有哪些？答：（1）电流是否超过额定值（2）通风冷却是否良好（3）电压过低，机械卡涩否（4）电压过高或接线错误否（5）启动次数频繁，或局部短路、接地等2．电动机无法启动的原因有哪些？答：（1）电源故障（2）保护整定值太小（3）绕组接线错误或者短路（4）控制回路接线错误或故障（5）机械卡涩或故障三、问答（共15分）1．真空断路器运行中的检查项目有哪些？（5分，每少一项扣1分）答：（1）开关分、合闸指示正确，与实际运行情况相符（2）真空灭弧室无异常（3）接地完好（4）开关各部分无异声（振动声）及异味（5）开关操作储能机构，各种闭锁装置运行良好2．描述出当#1高厂变投运时低压侧永久性三相短路时防跳继电器的是如何实现防跳的和保护动作情况（备自投开关在断位，控制开关⑤⑧触点粘连）（5分，每少一处扣0.5分）答：当861开关合闸时，低压侧短路，#1高厂变过流保护动作使861开关跳闸。
电厂电气考试题及答案一、单选题（每题2分，共10题）1. 电厂中，用于测量电流的仪表是：A. 电压表B. 电流表C. 功率表D. 电能表答案：B2. 以下哪种设备不是电厂电气系统的主要组成部分？A. 发电机B. 变压器C. 锅炉D. 断路器答案：C3. 电气设备中，用于保护电路不受过电流损害的装置是：A. 熔断器B. 继电器C. 接触器D. 隔离开关答案：A4. 电厂中，用于控制和保护发电机的设备是：A. 励磁机B. 调速器C. 保护继电器D. 同步机5. 以下哪种不是电厂电气设备的基本参数？A. 电压B. 电流C. 频率D. 功率因数答案：D6. 电厂中，用于测量电压的仪表是：A. 电压表B. 电流表C. 功率表D. 电能表答案：A7. 电厂电气系统中，用于连接和断开电路的设备是：A. 熔断器B. 继电器C. 接触器D. 隔离开关答案：D8. 电厂中，用于测量电能消耗的仪表是：A. 电压表B. 电流表C. 功率表D. 电能表答案：D9. 以下哪种设备是电厂电气系统的主要组成部分？B. 锅炉C. 变压器D. 以上都是答案：D10. 电厂电气设备中，用于控制电路通断的装置是：A. 熔断器B. 继电器C. 接触器D. 隔离开关答案：C二、多选题（每题3分，共5题）1. 电厂电气系统中，以下哪些设备属于一次设备？A. 发电机B. 变压器C. 断路器D. 继电器答案：ABC2. 电厂电气设备的基本参数包括：A. 电压B. 电流C. 频率D. 功率因数答案：ABC3. 电厂中，用于保护电路不受过电压损害的装置包括：A. 熔断器B. 避雷器C. 过电压保护器D. 隔离开关答案：BC4. 电厂电气系统中，以下哪些设备用于测量？A. 电压表B. 电流表C. 功率表D. 电能表答案：ABCD5. 电厂电气设备中，用于控制电路通断的装置包括：A. 熔断器B. 继电器C. 接触器D. 隔离开关答案：CD三、判断题（每题1分，共5题）1. 电厂电气系统中，发电机和变压器都是一次设备。
2015版年集控值班员取证考试复习资料电气运行复习题2015（填空）填空题1)在正常运行方式下电工绝缘材料是按其允许的最高工作（温度）分级的。
2)交流电流表指示的电流值表示的是电流的（有效）值。
3)设备不停电的安全距离，6kV 规定为（0.7）m，110KV 规定为（ 1.5 ）m，500KV规定为（ 5 ）m。
4)发电厂中，三相母线的相序是用固定颜色表示的，规定用（黄色）、（绿色）、（红色）分别表示 A 相、B 相、C 相。
5)正弦交流电路中总电压的有效值与电流的有效值的乘积，既包含（有功功率），也包含（无功功率），我们把它叫做（视在功率）。
6)在电路中，流入节点的电流（等于）从该节点流出的电流，这就是基尔霍夫（笫一定律）。
从回路任何一点出发，沿回路循环一周，电位升高的和（等于）电位降低的和，这就是基尔霍夫（第二定律）。
7)在计算复杂电路的各种方法，（支路电流）法是最基本的方法。
8)在（感性）电路中，电压超前于电流；在（容性）电路中，电压滞后于电流。
9)在电力系统中，常用并联电抗器的方法，以吸收多余的（无功）功率，降低（系统电压）。
10)在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。
11)对称三相交流电路的总功率等于单相功率的（3）倍。
12)对于对称的三相交流电路中性点电压等于（零）。
13)在电力系统中，所谓短路是指（相与相）或（相与地）之间，通过电弧或其他较小阻抗的一种非正常连接。
14)当线圈中的（电流）发生变化时，线圈两端就产生（自感）电动势。
15)电力系统发生短路的主要原因是电气设备载流部分的（绝缘）被破坏。
16)短路对电气设备的危害主要有:（1）电流的（热效应）使设备烧毁或损坏绝缘；（2）（电动力）使电气设备变形毁坏。
17)在电阻、电感、电容组成的电路中，只有（电阻）元件是消耗电能的，而（电感）元件和（电容）元件是进行能量交换的，不消耗电能。
18)在中性点不引出的星形连接的供电方式为（三相三线）制，其电流关系是线电流等于（相电流）。
电气运行试题及答案一、选择题1. 变压器的额定容量是指变压器在额定条件下能够输出的视在功率，单位是（）。
A. 千瓦(kW)B. 兆瓦(MW)C. 伏安(VA)D. 瓦特(W)2. 在电力系统中，用于测量电流大小的仪器是（）。
A. 电压表B. 电流表C. 功率表D. 频率表3. 以下哪个不是电气设备的基本参数？（）A. 电压B. 电流C. 电阻D. 功率二、判断题1. 断路器的主要作用是过载保护。
（）2. 电力系统中的无功功率对电能的传输没有影响。
（）3. 电力系统的频率是恒定不变的。
（）三、简答题1. 简述三相四线制供电系统的特点。
2. 什么是短路？简述短路对电力系统的影响。
四、计算题1. 已知一个电阻为10Ω的负载，通过它的电流为5A，求该负载的功率。
2. 一个变压器的原边电压为220V，副边电压为110V，求变压器的变比。
五、案例分析题某工厂的电动机额定功率为75kW，额定电压为380V，额定电流为150A。
请分析该电动机在正常工作时的功率因数，并计算其无功功率。
答案：一、选择题1. C2. B3. D二、判断题1. ×（断路器的主要作用是断开或接通电路，过载保护是其附加功能之一）2. ×（无功功率对电能的传输有影响，它影响电力系统的电压稳定性）3. ×（电力系统的频率可能会因为负载变化而发生波动）三、简答题1. 三相四线制供电系统的特点包括：三相电源提供三个相电压，一个中性线，适用于三相负载和单相负载的混合供电；中性线可以提供不平衡负载的电流回路，减少电压不平衡。
2. 短路是指电路中的两个或多个导体在不应连接的地方意外连接，造成电流急剧增大，可能导致设备损坏或火灾，对电力系统影响包括：设备过载、电压下降、系统稳定性降低。
四、计算题1. 功率 \( P = I^2 \times R = 5^2 \times 10 = 250 \) 瓦特(W)2. 变比 \( \frac{原边电压}{副边电压} = \frac{220}{110} = 2 \)五、案例分析题电动机的功率因数 \( \cos(\phi) = \frac{有功功率}{视在功率} = \frac{75000}{\sqrt{3} \times 380 \times 150} \)，计算可得功率因数的具体数值。
2015版年集控值班员取证考试复习资料电气运行复习题2015（填空）填空题1)在正常运行方式下电工绝缘材料是按其允许的最高工作（温度）分级的。
2)交流电流表指示的电流值表示的是电流的（有效）值。
3)设备不停电的安全距离，6kV 规定为（0.7）m，110KV 规定为（ 1.5 ）m，500KV规定为（ 5 ）m。
4)发电厂中，三相母线的相序是用固定颜色表示的，规定用（黄色）、（绿色）、（红色）分别表示 A 相、B 相、C 相。
5)正弦交流电路中总电压的有效值与电流的有效值的乘积，既包含（有功功率），也包含（无功功率），我们把它叫做（视在功率）。
6)在电路中，流入节点的电流（等于）从该节点流出的电流，这就是基尔霍夫（笫一定律）。
从回路任何一点出发，沿回路循环一周，电位升高的和（等于）电位降低的和，这就是基尔霍夫（第二定律）。
7)在计算复杂电路的各种方法，（支路电流）法是最基本的方法。
8)在（感性）电路中，电压超前于电流；在（容性）电路中，电压滞后于电流。
9)在电力系统中，常用并联电抗器的方法，以吸收多余的（无功）功率，降低（系统电压）。
10)在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。
11)对称三相交流电路的总功率等于单相功率的（3）倍。
12)对于对称的三相交流电路中性点电压等于（零）。
13)在电力系统中，所谓短路是指（相与相）或（相与地）之间，通过电弧或其他较小阻抗的一种非正常连接。
14)当线圈中的（电流）发生变化时，线圈两端就产生（自感）电动势。
15)电力系统发生短路的主要原因是电气设备载流部分的（绝缘）被破坏。
16)短路对电气设备的危害主要有:（1）电流的（热效应）使设备烧毁或损坏绝缘；（2）（电动力）使电气设备变形毁坏。
17)在电阻、电感、电容组成的电路中，只有（电阻）元件是消耗电能的，而（电感）元件和（电容）元件是进行能量交换的，不消耗电能。
18)在中性点不引出的星形连接的供电方式为（三相三线）制，其电流关系是线电流等于（相电流）。
一、选择题1.在直流电路中，电流流出的一端叫电源的（）。
A 正极；B负极；C端电压。
答：A。
2.两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻（）。
A 发热量大；B发热量较小；C没有明显差别。
答：A。
3.在一电压恒定的电路中，电阻值R增大时，电流就随之（）。
A 减小；B增大；C不变。
答：A。
4.电压和电流的正比关系是U=RI，这是（）。
A欧姆定律；B欧姆定律的一种代表式；C说明R是常数。
答：C。
5.在用兆欧表测试前必须（）。
A切断被测试设备的电源；B使设备带电测设才准确；C与其他代表配合进行测试。
答：A。
6.万用表的直流电流表档实质上是一个（）。
A多量程的电流表；B分流电阻组成的分流表；C多量程的直流电流表。
答：C。
7.用电量千瓦时是（）单位，俗称“度”。
A电功率；B电功；C电量。
答：C。
8.检查物质是否有磁性，就看其对铁、钴、镍有（）现象。
A排斥；B吸引；C既不排斥又不吸引。
答：B。
9.电工绝缘材料按其在正常运行方式下允许的最高工作（）。
A电压分级的；B温度分级的；C机械强度分级的。
答：B。
10.黑胶布带用于（）以下电线、电缆等接头的绝缘包扎。
A 250伏电压；B 400伏电压；C 500伏电压。
答：C。
11.使用钳形电流表时被测的导线（）。
A必须裸体导线；B绝缘、裸体导线均可；C绝缘体导线不行。
答：B。
12.使用万用表进行测量时，测量前应首先检查表头指针（）。
A是否摆动；B是否在零位；C是否在刻度的一半处。
答：B。
13.万用表使用完毕后，应将选择开关拨放在（）。
A电阻档上；B交流高压档；C直流电流表。
答：B。
14.电气工作人员在35KV配电装置中工作，其正常活动范围与带电设备的最小安全距离是（）。
A 0.4米；B 0.5米；C 0.6米。
答：A。
15.50千克规格的干粉灭火器的射程是（）。
A 5米；B 6-8米；C 10米。
答：C。
16.1千克规格的1211灭火器的喷射时间是（）。
电气运行人员考试试题（附答案）一、选择题（每题2分，共40分）1. 交流电的三要素是电压、电流和（A）A. 频率B. 相位C. 电阻D. 功率2. 交流电的最大值与有效值的关系是（B）A. 最大值等于有效值B. 最大值等于有效值的√2 倍 C. 最大值等于有效值的 2 倍 D. 最大值等于有效值的1/√2 倍3. 三相交流电源绕组的连接方式有星形连接和（B）A. 三角形连接B. 三角形连接C. 矩形连接D.椭圆形连接4. 电动机按转子旋转速度分类，可分为（A）A. 异步电动机和同步电动机B. 直流电动机和交流电动机 C. 单相电动机和三相电动机 D. 绕组电动机和无绕组电动机5. 异步电动机的铭牌上标出的功率是指（A）A. 额定功率B. 实际功率C. 最大功率D. 启动功率6. 下列哪种设备不能作为电力系统的负载（D）A. 电动机B. 电炉C. 灯泡D. 变压器7. 电力线路按用途分类，可分为（A）A. 输电线路和配电线路B. 高压线路和低压线路C. 架空线路和电缆线路D. 主线和支线8. 下列哪种设备用于保护电力系统免受过电压的损害（B）A. 断路器B. 避雷针C. 电流表D. 电压表9. 电力系统正常运行时，电压偏低可能是由下列哪种原因引起的（D）A. 负载电流过大B. 输电线路电阻过大C. 发电机输出功率不足D. 上述三种情况都可能10. 下列哪种设备用于测量电流（A）A. 电流表B. 电压表C. 电能表D. 万用表二、填空题（每题2分，共40分）1. 交流电的瞬时值是随时间而变化的_______值。
答案：电压、电流2. 交流电的最大值是瞬时值的_______倍。
答案：√23. 星形连接的电动机，其绕组的连接方式称为_______连接。
答案：Y形连接4. 异步电动机的转速与同步速度之间的差值称为_______。
答案：滑差5. 电动机的铭牌上标出的功率是指_______功率。
答案：额定功率6. 电力线路的导线截面选择应根据_______来确定。
电厂运行考试题库及答案一、单选题1. 电厂中常用的燃料有哪些？A. 煤炭B. 天然气C. 核燃料D. 所有选项都是答案：D2. 以下哪项不是电厂运行中的主要设备？A. 锅炉B. 汽轮机C. 发电机D. 风力发电机答案：D3. 电厂运行中，锅炉的主要作用是什么？A. 产生蒸汽B. 转换电能C. 传输能源D. 储存能源答案：A4. 汽轮机的工作原理是什么？A. 利用蒸汽的膨胀力驱动B. 利用电能驱动C. 利用风力驱动D. 利用水力驱动答案：A5. 发电机的工作原理是什么？A. 电磁感应B. 热能转换C. 机械能转换D. 核能转换答案：A二、多选题6. 电厂运行中，哪些因素会影响锅炉的效率？A. 燃料的热值B. 锅炉的负荷C. 环境温度D. 锅炉的维护状况答案：A, B, D7. 电厂运行中，哪些措施可以提高汽轮机的效率？A. 增加蒸汽压力B. 减少蒸汽泄漏C. 定期维护D. 使用更高效的润滑油答案：A, B, C, D8. 电厂运行中，哪些因素会影响发电机的输出？A. 发电机的转速B. 发电机的磁通量C. 发电机的冷却系统D. 发电机的负载答案：A, B, C, D三、判断题9. 电厂运行中，锅炉的负荷越大，其效率就越高。
（对/错）答案：错10. 电厂运行中，汽轮机的蒸汽压力越高，其效率就越高。
（对/错）答案：对四、简答题11. 简述电厂运行中锅炉的工作原理。
答案：锅炉是利用燃料燃烧释放的热能，加热水产生蒸汽。
燃料在锅炉内燃烧，产生高温烟气，这些烟气通过锅炉的换热面传递热量给水，使水加热并最终转化为蒸汽。
蒸汽被用来驱动汽轮机，进而带动发电机产生电能。
12. 描述电厂运行中的安全措施。
答案：电厂运行中的安全措施包括但不限于：确保所有设备符合安全标准，定期进行设备检查和维护；操作人员需接受专业培训，了解操作规程和应急处理方法；设置安全警示标志，确保所有人员了解潜在危险；制定应急预案，以便在发生事故时迅速有效地响应。
电厂电气专业运行考试题库及答案（填空题）三、填空题1. 将一块最大刻度为300A的电流表接入变比为300／5的电流互感器二次回路中，当电流表指示150A时，表计的线圈实际通过电流为（2.5）A。
2. 小电流接地系统发生单相金属性接地时，接地相对地电压（为零），其他两相对地电压（升高至线电压），系统电压（不变）。
3. 变压器停电时操作时应先断开（负荷）侧断路器，后断开（电源）侧断路器，送电操作合断路器顺序与上述顺序（相反）。
4. 带灯光监视的断路器，合闸后红灯亮，表示断路器处于合闸接通位置，同时监视（跳闸控制）回路完好；而绿灯监视（合闸控制）回路。
5. 三绕组变压器绕组有里向外排列顺序（低压）、（中压）、（高压）。
6. 交流测量仪表所指示的读数是正弦量的（有效值）。
电度表的倍率是（CT）比与（PT）比的乘积。
7. 电压互感器在正常运行时二次回路的电压是（100）V。
8. 过流保护加装复合电压闭锁可以提高保护的（灵敏度）；断路器失灵保护，只在断路器（拒动）时起后备作用。
9. 正弦交流量的三要素是：（最大值）、（角频率）、（初相位）。
10. 在室外地面高压设备上工作，应在工作地点四周用绳子做好围栏，围栏上悬挂适当数量（止步，高压危险）标示牌，标示牌必须朝向（围栏里面）。
11. 变压器油枕的作用是：（调节）油量；（延长油）的使用寿命。
油枕的容积一般为变压器总容量的（十分之一）。
12. 在低压回路上带电工作，工作人员（人体）不得（同时）接触（两）根线头。
13. 断路器的合闸线圈的（电源）回路与（控制）、（保护）用电源回路分开。
14. 在保护盘或控制盘上工作，应将（检修）设备与（运行）设备已明显的（标志）隔开。
15. 电压互感器的二次负荷，包括二次所接的各种（测量仪表）、（继电器）和（信号灯）以及二次回路的线路中的全部损耗。
16. 开关停、送电和并解列的操作前后，必须检查（开关的实际位置）和（表计指示）。
17. 电力系统发生短路时，通常还发生电压（下降）。
一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的一次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电网的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。
A.防雷接地 B.保护接地C.工作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最大电动力不受( )影响。
A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作用是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的无功功率D.改进用户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。
A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对厂用I类负荷的供电方式是( )A.一般由一个电源供电B.应由两个独立电源供电，备用电源采用手动切换方式投入C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入D.在全厂停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。
A. 70 B. 98 C. 200D. 30011.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（）% % %12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离( ) A．平均电压B．额定电压C．最高工作电压D．最低工作电压14．屋内配电装置和屋外配电装置是按( )A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置二．填空题（每空1分共20分）1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。
电厂电气专业运行考试题库及答案（选择题）二、选择题1. 汽轮发电机的强行励磁电压与额定励磁电压之比叫强行励磁的倍数，对于汽轮发电机应不小于( B )倍。
A、1.5；B、2；C、2.5；D、3。
2. 发电机如果在运行中功率因数过高(cosφ=1)会使发电机( C )。
A、功角减小；B、动态稳定性降低；C、静态稳定性降低；D、功角增大。
3. 对隐极式汽轮发电机承受不平衡负荷的限制，主要是由转子( A )决定的。
A、发热条件；B、振动条件；C、磁场均匀性；D、电流性。
4. 发电机回路中的电流互感器应采用( A )配置。
A、三相；B、两相；C、单相；D、两相差。
5. 一般设柴油发电机作为全厂失电后的电源系统是( A )。
A、保安系统；B、直流系统；C、交流系统；D、保护系统。
6. 作为发电厂的主变压器的接线组别一般采用( B )。
A、YN，y0；B、YN，dll；C、YN，dl；D、D，d0。
7. 作为发电厂低压厂用变压器的接线组别一般采用( B )。
A、YN，y0；B、Y，yn0；C、 YN，dll；D、D，yn11。
8. 干式变压器绕组温度的温升限值为( A )。
A、100℃；B、90℃；C、80℃；D、60℃。
9. 变压器油枕油位计的+40℃油位线，是表示（ B ）的油位标准位置线。
A、变压器温度在+40℃时；B、环境温度在+40℃时；C、变压器温升至+40℃时；D、变压器温度在+40℃以上时。
10. 现在普遍使用的变压器呼吸器中的硅胶，正常未吸潮时颜色应为（ A ）。
A、蓝色；B、黄色；C、白色；D、黑色。
11. 油浸风冷式电力变压器，最高允许温度为（ B ）。
A、80℃；B、95℃；C、100℃；D、85℃。
12. 变压器呼吸器中的硅胶在吸潮后，其颜色应为（ A ）。
A、粉红色；B、橘黄色；C、淡蓝色；D、深红色。
13. 为了保证变压器安全运行，变压器室内必须具备良好的（ B ）。
A、卫生设施；B、通风条件；C、照明条件；D、调温设施。
电气运行应聘考试试题一、 填空题：(20分)1.我厂发电机型号是WX21Z-073LLT，其定子额定电压为_13.8KV，定子额定电流为6645A，励磁额定电压为233V，励磁额定电流为1408A。
2.线路重合闸装置有单重、三重、综重和停用四种方式。
3.我厂装有差动保护的6KV设备是给水泵、#1公用变、主厂房备用变。
4. 发电机失磁后，转子A、V指示异常、定子电压降低_、定子电流升高并晃动、有功降低并摆动、无功指示负值。
5. 电压互感器的一次绕组是并联接入被测电路，运行中其二次绕组不允许短路。
电流互感器的一次绕组是串联接入被测电路，运行中其二次绕组不允许开路。
二、 选择题：（10分）1. AVR装置可控硅整流调压,改变电压的方法是（A）。
A．控制可控硅的开放角；B.改变电源变压器的变比；C.改变电位器的触点2. 断路器控制回路中，防跳继电器的作用是（B ）。
A． 防止断路器跳跃。
B． 防止断路器跳跃和保护继电保护装置的出口继电器触点。
C． 防止断路器跳闸时间过长。
D． 防止断路器跳跃和防止断路器合闸时间过长。
3.使用金属灭弧栅将电弧分成多个串联的短电弧加速电弧熄灭的方法适用于（B）电器。
A．高压。
B．低压。
C．高压与低压。
D．超高压。
4. 下列关于低压厂用系统相关控制回路正确的描述是；（A，B，D）A 低厂变高压侧开关跳闸联跳低压侧开关；B 所有低厂变高、低压侧开关既能在就地进行操作，又可以进行远方操作；C 低厂变保护动作同时跳开高、低侧开关；D 低压侧开关在回路上设计只有在高压侧开关在合状态时才能合闸；5. 用钳型电流表测量三相平衡负载电流时钳口中放入三相导线，该表的指示值为（C）。
A.零；B.一相电流值；C.三相电流的代数和姓名：___________ 得分：____________三、 简答题：（15分）1.发电机并解列时为什么必须先投上主变中性点接地刀闸？答：1)防止产生操作过电压；2)主变高压侧发生一点接地故障时，主变差动能快速动作切除故障，保护设备减低损坏程度。
电厂电气班考试题及答案一、单项选择题（每题2分，共20分）1. 电厂电气系统中，以下哪个设备是用于保护发电机免受短路电流损害的？A. 断路器B. 熔断器C. 过载继电器D. 电流互感器答案：A2. 在电厂电气系统中，电压互感器的主要作用是什么？A. 测量电压B. 测量电流C. 保护设备D. 控制设备答案：A3. 以下哪种类型的继电器用于检测和响应电流的增加？A. 时间继电器B. 电压继电器C. 电流继电器D. 功率继电器答案：C4. 电厂电气系统中，同步发电机的励磁系统的主要功能是什么？A. 提供旋转磁场B. 控制发电机转速C. 调节发电机输出电压D. 保护发电机免受过载答案：C5. 在电厂电气系统中，以下哪个设备用于限制短路电流？A. 变压器B. 电容器C. 电抗器D. 电感器答案：C6. 电厂电气系统中，以下哪种设备用于测量三相电路的不平衡负载？A. 电压表B. 电流表C. 功率表D. 功率因数表答案：C7. 电厂电气系统中，以下哪种设备用于减少电压波动？A. 稳压器B. 滤波器C. 电容器D. 电感器答案：C8. 在电厂电气系统中，以下哪种设备用于保护电缆免受过电压损害？A. 避雷器B. 熔断器C. 过载继电器D. 断路器答案：A9. 电厂电气系统中，以下哪种设备用于测量电能消耗？A. 电压表B. 电流表C. 电能表D. 功率表答案：C10. 在电厂电气系统中，以下哪种设备用于控制和保护发电机？A. 断路器B. 熔断器C. 过载继电器D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 电厂电气系统中，以下哪些设备是用于测量电压的？A. 电压表B. 电流表C. 功率表D. 电能表答案：A2. 在电厂电气系统中，以下哪些设备是用于保护发电机的？A. 断路器B. 熔断器C. 过载继电器D. 避雷器答案：A, B, C3. 电厂电气系统中，以下哪些设备是用于控制电流的？A. 变压器B. 电容器C. 电感器D. 断路器答案：B, C, D4. 在电厂电气系统中，以下哪些设备是用于测量电能的？A. 电压表B. 电流表C. 功率表D. 电能表答案：D5. 电厂电气系统中，以下哪些设备是用于减少电压波动的？A. 稳压器B. 滤波器C. 电容器D. 电感器答案：A, C三、判断题（每题1分，共10分）1. 电厂电气系统中，电流互感器用于测量电流。
电气运行题库及答案详解一、单选题1. 电气设备运行中，下列哪项不是造成设备过热的原因？A. 电压过高B. 电流过大C. 环境温度过低D. 设备老化答案：C2. 电气设备在运行过程中，若发现绝缘电阻值低于规定值，应采取以下哪种措施？A. 继续运行B. 立即停机检查C. 减少负载D. 增加冷却答案：B3. 电气设备运行中，以下哪个现象不属于异常现象？A. 有异常声响B. 有异常气味C. 设备外壳温度正常D. 有火花放电答案：C二、多选题1. 电气设备在运行中，哪些因素可能导致设备损坏？A. 过载B. 短路C. 电压不稳定D. 设备老化答案：A、B、C、D2. 电气设备运行中，哪些措施可以预防设备过热？A. 定期检查设备温度B. 保持通风良好C. 减少设备负载D. 使用合适的冷却系统答案：A、B、D3. 下列哪些情况需要立即停止电气设备运行？A. 发现设备有火花放电B. 设备运行声音异常C. 设备外壳温度过高D. 设备运行正常答案：A、B、C三、判断题1. 电气设备运行时，电压过高不会影响设备的正常运行。
（错误）2. 电气设备运行中，定期检查和维护是确保设备安全运行的必要措施。
（正确）3. 电气设备运行中，如果发现设备外壳温度过高，可以继续运行。
（错误）四、简答题1. 简述电气设备运行中常见的异常现象有哪些？答案：电气设备运行中常见的异常现象包括：设备有异常声响、设备外壳温度过高、设备有火花放电、设备运行声音异常、设备有异味等。
2. 电气设备运行中，如何进行日常的检查和维护？答案：电气设备运行中的日常检查和维护包括：定期检查设备的运行状态，包括电流、电压、温度等；检查设备的绝缘性能；保持设备清洁，避免灰尘和杂物积累；检查设备的连接部件是否牢固；定期对设备进行保养和润滑。
五、案例分析题1. 某工厂的一台电动机在运行中突然停止工作，操作人员检查后发现电动机内部有火花放电现象。
请问可能的原因有哪些？应采取哪些措施？答案：可能的原因包括：电动机内部接触不良、绝缘损坏、过载或短路等。
2015版年集控值班员取证考试复习资料电气运行复习题2015（填空）填空题1)在正常运行方式下电工绝缘材料是按其允许的最高工作（温度）分级的。
2)交流电流表指示的电流值表示的是电流的（有效）值。
3)设备不停电的安全距离，6kV 规定为（0.7）m，110KV 规定为（ 1.5 ）m，500KV规定为（ 5 ）m。
4)发电厂中，三相母线的相序是用固定颜色表示的，规定用（黄色）、（绿色）、（红色）分别表示 A 相、B 相、C 相。
5)正弦交流电路中总电压的有效值与电流的有效值的乘积，既包含（有功功率），也包含（无功功率），我们把它叫做（视在功率）。
6)在电路中，流入节点的电流（等于）从该节点流出的电流，这就是基尔霍夫（笫一定律）。
从回路任何一点出发，沿回路循环一周，电位升高的和（等于）电位降低的和，这就是基尔霍夫（第二定律）。
7)在计算复杂电路的各种方法，（支路电流）法是最基本的方法。
8)在（感性）电路中，电压超前于电流；在（容性）电路中，电压滞后于电流。
9)在电力系统中，常用并联电抗器的方法，以吸收多余的（无功）功率，降低（系统电压）。
10)在三相交流电路中,三角形连接的电源或负载,它们的线电压（等于）相电压。
11)对称三相交流电路的总功率等于单相功率的（3）倍。
12)对于对称的三相交流电路中性点电压等于（零）。
13)在电力系统中，所谓短路是指（相与相）或（相与地）之间，通过电弧或其他较小阻抗的一种非正常连接。
14)当线圈中的（电流）发生变化时，线圈两端就产生（自感）电动势。
15)电力系统发生短路的主要原因是电气设备载流部分的（绝缘）被破坏。
16)短路对电气设备的危害主要有:（1）电流的（热效应）使设备烧毁或损坏绝缘；（2）（电动力）使电气设备变形毁坏。
17)在电阻、电感、电容组成的电路中，只有（电阻）元件是消耗电能的，而（电感）元件和（电容）元件是进行能量交换的，不消耗电能。
18)在中性点不引出的星形连接的供电方式为（三相三线）制，其电流关系是线电流等于（相电流）。
19)三相端线之间的电压称为（线电压）；端线与中性点之间的电压为（相电压）；在星形连接的对称电路中，线电压等于（3倍）倍的相电压。
20)交流电每秒钟周期性变化的次数叫（频率），用字母（f）表示，其单位名称是（赫兹），单位符号用（HZ）表示。
21)正弦交流电在一个周期中出现的最大瞬时值叫做交流电的（最大）值，也称（幅值）或（峰值）。
22)电气设备和载流导体，必须具备足够的（机械）强度，能承受短路时的电动力作用，以及具备足够的热（稳定）性。
23)在正常情况下，电气设备只承受其（额定）电压，在异常情况下，电压可能升高较多，对电气设备的绝缘有危险的电压升高，我们称为（过电压）。
24)电力系统中，外部过电压又称为（大气）过电压，按过电压的形式可分：（直接）雷过电压、（感应）雷过电压。
25)电力系统中，内部过电压按过电压产生的原因可分为: （操作）过电压，（弧光接地）过电压，（电磁谐振）过电压。
26)绝缘材料具有良好的（介电）性能，即有较高的（绝缘）电阻和耐压强度。
27)当两个线圈分别由一固定端流入或流出电流时，它们所产生的（磁通）是互相增强的，则称两端为（同名）端。
28)电容元件对（高频）电流所呈现的容抗极小，而对（直流）则可视为开路，因此电容器在该电路中有（隔直）作用。
29)有功功率的单位用（瓦特），无功功率的单位用（乏尔），视在功率的单位用（伏安）。
30)在单相电路中，视在功率等于（电压）和（电流）有效值的乘积。
31)为了增加母线的截面电流量，常用并列母线条数来解决，但并列的条数越多，其电流分布越（不均匀），流过中间母线的电流（小），流过两边母线的电流（大）。
32)对称的三相交流电势的特点是：三相任何瞬间的值，其（代数）和等于零。
33)交流电路并联谐振时，其电路的端电压与总电流的相位（相同），功率因数等于（1）。
34)频率的高低主要取决于电力系统中（有功）功率的平衡，频率低于 50HZ 时，表示系统中发出（有功）的功率不足。
35)电力系统中电压的质量取决于系统中（无功）功率的平衡，（无功）功率不足系统电压（偏低）。
36)在带电体周围空间，存在着一种特殊物质，它对放在其中的任何电荷均表现为力的作用，这一特殊物质叫（电场）。
37)把两个完全相同的电阻，分别通入交流电和直流电，如果产生的（热量）相同，就把这个（直流电流）的数值叫作这个（交流电流）的有效值。
38)在三相电路中，电源电压三相对称的情况下，如三相负载也对称，不管有无中性线，中性点的电压都等于（0）。
如果三相负载不对称，且没有中性线或中性线阻抗较大时，三相负载中性点会出现电压，这种现象叫（中性点位移）现象。
39)将电气设备的外壳和配电装置金属构架等与接地装置用导线作良好的电气连接叫接地，此类接地属（保护）接地，为防止因绝缘损坏而造成触电危险。
40)一般绝缘材料的绝缘电阻随着温度的升高而（减小），金属导体的电阻随着温度的升高而（增大）。
41)测量电气设备绝缘时，当把直流电压加到绝缘部分上，将产生一个衰减性变化的最后趋于稳定的电流，该电流由（电容）电流，（吸收）电流和（传导）电流三部分组成。
42)电气设备停电后，即使是事故停电，在未拉开（隔离开关）和做好（安全）措施以前，不得触及设备或进入（遮栏），以防突然来电。
43)安全电压有（36）V、（24）V、（12）V。
44)测电气设备的绝缘电阻时，应先将该设备的（电源）切断，摇测有较大电容的设备前还要进行（放电）。
45)建立完善的万能钥匙使用和保管制度，闭锁装置不能随意（退出运行），停用（防误闭锁装置）时，要经本单位总工程师批准。
46)装卸高压熔断器(保险)，应戴（护目眼镜）和（绝缘手套），必要时使用绝缘夹钳，并站在绝缘垫或绝缘台上。
47)装设接地线必须先接（接地端），后接（导体端），且必须接触良好。
拆接地线的顺序与此相反。
装、拆接地线均应使用（绝缘棒）和戴（绝缘手套）。
48)高压验电必须戴绝缘手套，验电时应使用相应电压等级的（专用验电器）。
49)在室内高压设备上工作，其工作地点两旁间隔和对面间隔的遮栏上禁止通行的过道上应悬挂（止步，高压危险）标示牌。
50)所有电气设备的金属外壳均应有（良好的接地）装置。
51)发现有人触电，应立即（切断电源），使触电人（脱离电源），并进行急救。
如在高空工作，抢救时必须注意防止（高空坠落）。
52)遇有电气设备着火时，应立即将有关设备的（电源切断），然后进行救火。
53)加强蓄电池和直流系统及（柴油）发电机组的维护，以确保主机交直流润滑油泵和主要辅机小油泵供电可靠。
54)直流系统具备（过压）、欠压、（接地）远方报警功能。
55)分段运行的直流母线不能（合）环。
56)对重要的线路和设备必须坚持设立（两）套互相独立主保护的原则，并且两套保护宜为不同（原理）和不同（厂家）的产品。
57)自动励磁调节器应具有电力系统稳定器（PSS）功能。
58)合环是指将电气环路用（断路器）或隔离开关（闭合）的操作。
59)解环是指将电气（环路）用断路器或（隔离）开关断开的操作。
60)并列是指将发电机或（两）个系统经用（同期）表检查同期后并列运行。
61)解列是指将发电机或一个系统与系统解除（并列）运行。
62)自同期并列将发电机用（自同期）法与系统并列运行。
63)非同期并列是指将发电机或两个系统不经（同期）检查即并列运行。
64)强送是指设备故障跳闸后未经（检查）即送电。
65)试送是指设备检修后或故障跳闸后，经（初步）检查再送电。
66)冲击合闸是指新设备在投入运行时，连续（操作）合闸，正常后拉开再（合闸）。
67)倒闸操作必须有( 两 )人执行，其中一人对设备比较熟悉者作( 监护)。
68)汽轮发电机主要由（定子）、（转子）、端盖和轴承等部件组成。
69)600MW 发电机定子绕组都采用（单）匝（短）距双层（叠）绕组，相间接成（双星形或YY）。
70)正常情况下，气体置换应在发电机（静止）或（盘车）时进行，同时应保持轴密封瓦处的（密封油）压力。
71)同步发电机是是利用（电磁感应）原理将原动机转轴上的动能通过定子、转子间的磁场耦合，转换到定子绕组变为电能。
72)发电机的主磁路包括定、转子铁芯、（气隙）。
73)所谓同步是指转子磁场与定子磁场以相同的（方向）和相同的（速度）旋转。
74)发电机频率f、磁极对数p、转速n 三者之间的关系是（n=60f/ p ）。
75)为抑制（集肤）效应，使导体内电流均匀，减少漏磁通在导体内产生的环流和附加损耗，线棒由绝缘空心股线和实心股线编织换位组合而成。
76)定子绕组的绝缘包括线棒（主）绝缘、（股间）绝缘、（层间）绝缘和换位处的加强绝缘。
77)发电机转子主要由转轴、转子绕组、（护环）、中心环、（阻尼）绕组等部件组成。
78)600MW 发电机都采用并联单流水路，冷却水从励端的汇流管和（绝缘引水管）并通过线棒端头的水接头进入绕组，冷却绕组后再经过汽轮机端相应回路排出。
79)水氢氢冷却方式的发电机，定子绕组，包括定子线圈，定子引线，定子出线，采用（水内冷）；转子绕组采用（氢内冷）；转子槽内部分采用（气隙取气铣孔斜流氢内冷）；转子绕组端部采用纵横两路铣槽（氢内冷）；定子铁芯及结构件采用（氢气表面冷却）。
80)为提高发电机承担不对称负荷的能力，发电机在转子本体设有（阻尼）绕组。
81)电刷的作用是（将励磁电流通入高速旋转的转子绕组）。
82)当二氧化碳含量超过（85%）以上时，可认为置换空气结束。
当二氧化碳含量达（95%）以上时，可认为置换H2结束。
83)发电机气体置换时，（严禁）进行发电机绝缘电阻测定工作。
84)无线电频率监视仪装置通过设置在发电机中性点接地线上的频率变送器，来监视发电机绕组或其他带电部件的（局部电弧放电）事故。
85)发电机绝缘监视仪是用来监视发电机内（绝缘材料）的局部过热。
86)发电机在运行中转子线圈产生的磁场，与定子磁场是（相对静止）的。
87)正常运行时，发电机机壳内的氢压应（大于）定子绕组冷却水的水压。
88)通过监视安装在内冷水箱安全门排气口的（气体流量计）是否走动，可判断机内冷水系统的泄漏情况。
89)氢冷发电机油系统、主油箱内、封闭母线外壳内的氢气体积含量，超过（1%）时，应停机查漏消缺。
当内冷水箱内的含氢量达到2%时报警，若含氢量超过10%，或确认机内已经进水，应（立即停机）处理。
90)发电机大轴接地碳刷一般装设在（汽）端，（励）端轴承双层对地绝缘以防止轴电流烧伤转轴。
91)在汽轮发电机中，由于定子磁场的不平衡或大轴本身带磁，当出现交变磁通时，在轴上感应出一定的电压，称为（轴电压）。
轴电压由轴颈、油膜、轴承、机座及基础底层构成通路，当油膜被破坏时，就在此回路内产生一个很大的电流，称为（轴电流）。
