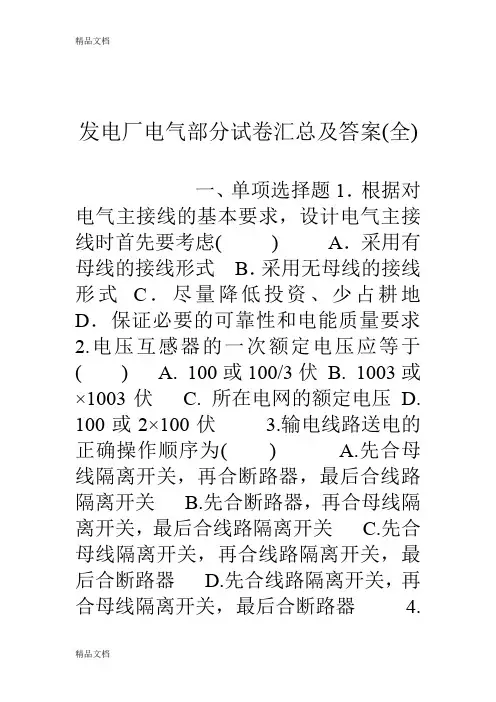

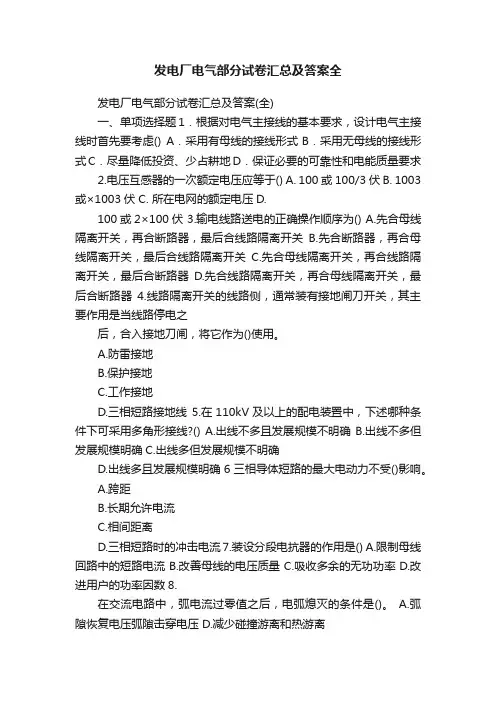

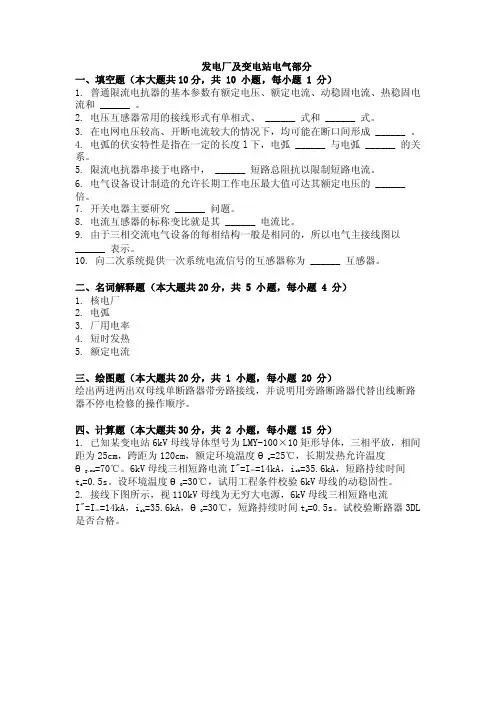

一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )
A．采用有母线的接线形式B．采用无母线的接线形式
C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求
2.电压互感器的一次额定电压应等于( )
A. 100或100/3伏
B. 1003或×1003伏
C. 所在电网的额定电压
D. 100或2×100伏
3.输电线路送电的正确操作顺序为( )
A.先合母线隔离开关，再合断路器，最后合线路隔离开关
B.先合断路器，再合母线隔离开关，最后合线路隔离开关
C.先合母线隔离开关，再合线路隔离开关，最后合断路器
D.先合线路隔离开关，再合母线隔离开关，最后合断路器
4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。 A.防雷接地 B.保护接地
C.工作接地
D.三相短路接地线
5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( )
A.出线不多且发展规模不明确
B.出线不多但发展规模明确
C.出线多但发展规模不明确
D.出线多且发展规模明确
6三相导体短路的最大电动力不受( )影响。
A.跨距
B.长期允许电流
C.相间距离
D.三相短路时的冲击电流
7.装设分段电抗器的作用是( )
A.限制母线回路中的短路电流
B.改善母线的电压质量
C.吸收多余的无功功率
D.改进用户的功率因数
8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。
A.弧隙恢复电压<弧隙击穿电压
B.弧隙恢复电压=弧隙击穿电压
C.弧隙恢复电压>弧隙击穿电压
D.减少碰撞游离和热游离
9.对厂用I类负荷的供电方式是( )
A.一般由一个电源供电
B.应由两个独立电源供电，备用电源采用手动切换方式投入
C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入
D.在全厂停电时需要继续供电
10硬铝母线的短路时发热允许温度是( )℃。 A. 70 B. 98 C. 200
D. 300
11.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80%
12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用
( ) A 双母线接线B．桥形接线C．双母线带旁路母线接线
D．单母线或单母线分段接线
13．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的最小距离?
( ) A．平均电压B．额定电压C．最高工作电压
D．最低工作电压
14．屋内配电装置和屋外配电装置是按( )
A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的
15．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（）A．低型配电装B．中型配电装置C．半高型配电装置 d 高型配电装置
二．填空题（每空1分共20分）
1在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降
低。
2.水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在相上，且出现的时刻为发生短路后的________
3.少油式断路器中油的用途是
4发电机引出线导体截面积是按选择的，而配电装置的汇流母线截面积则是按选择的
5电流互感器正常运行时二次侧不允许。电压互感器正常运行时二次侧不允许
6．厂用供电电源包括、和。
7. 大型火力发电厂厂用电系统接线通常都根据的接线原则，采用
的接线形式。
8.发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工作变压器的容量。填增大或减小）
9.限制短路电流的一般采用的电气设备有、
10. 导体热量的耗散有、和三种形式
11. 矩形截面导体竖放比平放散热效果。（好或差）
简答题(本大题共3小题，第1，2，3，4小题每个5分，第5小题10分，共30分)
1.叙述发热对电气设备的影响？
2.请把下列接线方式按其可靠性从低到高排: 双母线接线一台半断路器接线
单母线接线变压器母线接线
3．在选择高压隔离开关时，是否需要按额定开断电流进行选择或校验？为什么？
4.提高载流量可以采取哪些措施？
5.请画出外桥接线图和内桥接线图，并叙述两者各适用于什么场合？
四．计算题（每题10分，共20分）
1.已知某火电厂厂用10KV备用变压器的容量为1
2.5MV.A，U k(%)=8,要求同时自启动电机容量为11400KW，电动机启动平均电流倍数为5，?
cos=0.8，η=0.90.试校验该备用变压器容量能否满足自启动？（电动机自启动要求的厂用母线最低电压的百分值为65--70）
2.4
3.某变电所10kV母线水平排列，相间距离a=30cm，同一相两个绝缘子之间距离L=120cm，若系统发生三相短路时的冲击电流ish=45kA，试求三相接地短路时所受电动力。
参考答案：选择题：1-5 DCCBB 6-10 BAACC 11-15 DDCAB
填空题
2. 1单母线接线2。B T/2或0.01S 3灭弧介质4经济电流密度长期发热允许电流
3. 5 开路短路6工作电源启动电源与备用电源事故保安电源
4. 7锅炉分段单母线8 减少9电抗器低压分裂变压器
5. 10 对流辐射导热11好
解答题：
一：1）使绝缘材料的绝缘性能降低2）使金属材料的机械强度下降3）使导体接触部分的电阻增加
二．单母线接线双母线接线变压器母线接线一台半断路器接线
三．不需要。因为高压隔离开关没有灭弧装置，它不能切断负荷电流和短路电流。所以在选择高压隔离开关时不需要按额定开断电流进行选择或校验
四：采用电阻率较少的材料；导体的外型选择应使其表面积较大；导体布置应采用散热效果最佳的方式。
五;图见书117页
内桥接线适合线路较长和变压器不需要经常切换的场合
外桥接线适用于线路较短和变压器经常需要切换的场合
2009年秋季学期93
一、选择题（每题1分，共10分）
1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( )
A．采用有母线的接线形式B．采用无母线的接线形式
C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求
2．下列选项中不属于单母线接线优点的是( ) A．便于扩建B．可靠性高C．接线简单D．投资少
3．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用( )
A．双母线接线B．桥形接线C．双母线带旁路母线接线D．单母线或单母线分段接线
4．屋内配电装置和屋外配电装置是按( )
A．电气设备安装场所的不同区分的B．电气设备安装方式的不同区分的
C．电气设备型号的不同区分的D．电气设备尺寸的不同区分的
5．安全净距是配电装置处于何种电压或内部过电压时，其空气隙均不会被击穿的
最小距离? ( )
A．平均电压B．额定电压C．最高工作电压D．最低工作电压
6.在单母线接线中，断路器两侧隔离开关的作用是( )
A.断开负荷电流
B.隔离电压
C.断开负荷电流和电源电流
D.转移负荷电流
7.哪类负荷的电源应配置备用电源自动投入装置?( ) A.I类B.Ⅱ类C.Ⅲ类
D.I、Ⅱ类
8.电压互感器的一次额定电压应等于( )
A. 100或100/ 伏
B. 100 或×100 伏
C. 所在电网的额定电压
D.
100或×100
9.三相导体短路的最大电动力不受( )影响。
A.跨距
B.长期允许电流
C.相间距离
D.三相短路时的冲击电流
10．由发电机电压母线引接厂用电源的方式适用于( )
A．大、中型发电厂B．中、小型发电厂C．大型发电厂D．小型发电厂
二、填空题（每空1分，共20分）
1. 电力系统由、、和组成。
2. 按输出能源分,火电厂分为电厂和电厂。
3. 大型火力发电厂厂用电系统接线通常都根据的接线原则，采用_____
的接线形式。
4. 高压断路器开断交流电路时，决定熄弧的基本因素是和。电弧
不再重燃的条件是。
6.当线路停电检修时，必须将线路隔离开关线路侧的__________合上。
7.禁止用隔离刀闸切断____电流、_____或_____的空载电流。
8.水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在相上，其计算公式为。
9. 导体热量的耗散有、和三种形式。
三、简答题（每题5分，共25分）
1. 电流互感器的误差产生的原因是什么？如何减小误差？为什么电流互感器二次
回路内不允许安装熔断器?
2限流电抗器的作用？它有哪几种形式？
3．导体的载流量是根据什么确定的？提高载流量可以采取哪些措施？
4.解释二分之三接线和工作接地的含义？
5．双母分段加装旁路母线的特点有哪些？母线的作用？
四、写操作票（7分）
如图3—3，正常运行时，旁路断路器QFp、各进出线回路的旁路隔离开关是断开
的，旁路断路器两侧的隔离开关是断开的，旁路母线W3不带电。如何不停电检修
断路器QF1？
五、绘图题（16分）
p127设计举例
（画出厂主线图，并选择主变压器台数和各个变压器的容量。主接线图上应该画出各主要设备及馈线，可不用标注，但设计过程要有数据分析）。
六、计算题
1.某发电厂的高压厂用母线电压为3kV，高压厂用变压器为双绕组有载调压变压器，其参数如下：额定容量SNTh=20MVA，短路电压uKh%=9.5，高压自启动电动机总功率为10360kW，电动机的ηN·cosφN=0.8，启动电流倍数Kyh=6，试问当高压厂用母线已带负荷5200kW情况下，该组电动机能否顺利自启动。（10分）
2.p73例3-2（12分）
发电厂94：
1电压互感器的一次额定电压应等于（）
或伏 C.所在电网的额定电压D.100或
A.100100/3
或伏 B. 1003100/3
2 100伏
2断路器的分闸时间是从断路器接受分闸命令瞬间起，到断路器（）的时间间隔。
A.各极触头刚分离瞬间
B.各极触头间的电弧最终熄灭瞬间为止
C.主触头的电弧熄灭瞬间
D.某一相电弧熄灭的瞬间
3从可靠性观点，电力系统中使用的设备可分为可修复元件和不可修复元件，下列属于不可修复元件的是（）A.变压器 B.母线 C.输电线路 D.电容器
4.当发电机电压与高压厂用母线为同一电压等级时，应由发电机电压母线经（）接到高压厂用母线。
A.隔离开关和限流电抗器
B.隔离开关和高压厂用变压器
C.隔离开关，断路器和高压厂用母线D隔离开关，断路器和限流电抗器
5.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电后，合入接地刀闸，将它作为（）使用。A.防雷接地 B.保护接地 C.工作接地 D.三相短路接地
6.三相导体短路的最大电动力不受（）影响。
A.跨距B长期允许电流 C.相间距离 D.三相短路时的冲击电流
7.在下列电气设备选择中，不需要进行热稳定校验的电气设备有（）
A.断路器
B.母线
C.支撑绝缘子
D.电抗器
8.某变电所220千伏配电装置的布置形式是将母线及母线隔离开关的安装位置抬高，构成母线与断路器，电流互感器等设备重叠布置。这种布置方式称为（）A.半高型布置 B.高型布置C.普通中型布置D.分相中型布置
9采用单母线分段接线时每段上的功率不宜超过（）A. 12MW B.20MW
C. 21MW
D.25MW
10.电抗器一般用于不超过（）千伏的电压等级的接线中.A.１２Ｂ.３Ｃ.１１０Ｄ.２２０
二、填空题(共8小题，每空1分，共20分)
1电气主接线设计的基本要求有______________、___________、_____________三方面。
2有汇流母线的接线形式概括地可分为___________和___________两大类；无汇流母线的接线形式主要有____________、___________和___________。
3限制短路电流的方法有____________、____________、_____________。
4在发电厂和变电站中，用来向电力系统或用户送功率的变压器称为
___________；用于两种电压等级之间交换功率的变压器称为_____________；只供本厂（站）用电的变压器成为_____________。
5波阻抗与线路的______________无关，只与线路的_____________有关。
6采用多断口灭弧是利用_________________________________方法达到加速熄弧的目的。
7真空断路器是利用真空的________________来实现灭弧的断路器。
8一般凡装设__________的回路均应装设电流互感器，除此之外发电机或变压器的___________也应装设电流互感器。
三、简答题：（17分）
1.电压互感器运行时二次侧为什么不能短路？（5分）
2断路器与隔开关的主要区别何在？各主要有什么作用？（7分）
3.简要说明校验电器的动稳定和热稳定的方法。(5分)
四、作图题：请画出一台半断路器接线图（5分）
六、操作题：如图所示是单母分段带专用旁路断路器的旁路母线接线。在正常工作
时，旁路断路器QFP 以及各出线回路上的旁路隔离开关都是断开的，而旁路断路
器两侧的隔离开关处于合闸状态，即QSPP 于合闸状态，而QSPI,QSPII 二者之一
是合闸状态，另一则为开断状态，旁路母线WP 不带电。当出线WL1的断路器
QF3要检修时，请写出整个操作过程（包括检修完成后的操作过程）。（10分）
七、某发电厂装有10kv 单条矩形铝导体，尺寸为606mm mm ?，支柱绝缘子之间的
距离 1.2L m =,相间距离a=0.35m ，三相短路冲击电流45sh i kA =。导体弹性模量
10710E Pa =?，单位长度的质量0.972/m kg m =。试求导体的固有频率及最大电动
力。（8分）
八、某发电厂200MW 发电机的统计资料为：故障率λ=5.68次/年，修复率μ=350
次/年。试求稳定状态下该发电机的可靠性系数。（12分）
一、选择题 (每小题 2 分) 1. C 2. B 3. D 4. D 5.B 6. B 7. C 8.
A ？ 9.A 10.B
二、填空题 (每小题 1 分，共 20 分)
1.可靠性吗、灵活性、经济性。2单母线接线，双母线接线，桥形接线，角形
接线，单元接线
3装设限流电抗器、采用低压分裂绕组变压器、采用不同的主接线形式和运行
方式.
4主变压器，联络变压器，厂用变压器
5电压和电流，参数和频率 6增大弧隙电阻，降低弧隙弧隙恢复电压 7高介质强度 8母线、出线
三、(15 分) （老师可以酌情该给分）
1.解： 由于电压互感器准确级要求高，铁心截面选择相对较大，短路阻抗很
小 （*1%k U <=），稳态电流为额定电流100倍以上，由此引起的电动力、损
耗可在极短的时间内损坏互感器，故电压互感器运行时二次侧不能短路。（5
分）
2.解：短路器具有开合电路的专用灭弧装置，而隔离开关没有灭弧装置（3分。）
断路器用来接通或切断电路的控制电器（或主要是起开合电流的作用）（2分）。
隔离开关主要起着隔离电压的作用（2分）。
3.答:校验动稳定就是校验电器的能通过的最大电流是否大于安装地点的最大短路
电流，校验热稳定时，校验电器的t I t 2是否大安装地点的热效应K
Q 。（以下题目的
答案见《发电厂电气部分》（第四版 熊信银主编）四、见书本P111图4-10五、
见书本P108-109六、解：见书本P73-74例题3-2七、解：见书本P79-80例题3
—3八、解：见书本P85例题3—4
发电厂电气主系统试题（20071095）
一、 单项选择题（10*2’）
1、下列哪项不属于一次能源（B ）A 、煤 B 、汽油 C 、石油 D 、天
然气
2、下列哪项不属于发热对电气设备的影响（C）
A使绝缘材料的绝缘性能降低B使金属材料机械强度下降C失传数电压稳定性降
低D、使导体接触电阻增加
3、对于一个最大机组容量为120MW的发电厂多采用以下哪种变压器（A）
A、三绕组变压器
B、双绕组变压器
C、四绕组型变压器
D、更多
绕组型变压器
4、允许短时停电（几秒至几分钟），恢复供电后，不致造成生产紊乱的厂用负荷属于（B）
A、一类厂用负荷
B、二类厂用负荷
C、三类厂用负荷
D、事故
保安负荷
5、以下不属于一次设备的是（C）A、发电机B、断路器C、直流发电
机组D、电压互感器
6、根据运行状态划分，以下不属于自启动的是（B）
A、失压自启动
B、失流自启动
C、空载自启动
D、带负荷自启动
7、不属于水电厂按集中落差的方式分类的是（D）
A、堤坝式水电站
B、引水式水电站
C、混合式水电站
D、抽水蓄能电站
8、隔离开关常与（A）配套使用。A、断路器B、发电机C、变压器
D、互感器
9、以下属于二次设备的事是（C）A、发电机B、断路器C、直流电源设备D、隔离开关
10、下列属于大容量发电厂的是（A）A、1200MV B、100MV C、20MV
D、500MV
二、填空题(10*2’)
1、考虑发热对电气设备的影响，我国规定电气设备正常工作允许的最高温度为70℃。
2、发电厂厂用电系统接线通常采用单母线分段接线方式。
3、电气主接线设计的基本要求有可靠性、灵活性、经济性。
4、在国民经济中占地位的发电厂主要有火电厂、水电厂、核电厂。
5、电气设备要能可靠的工作，必须按正常条件进行选择，并按短路状态来校验热稳定和动稳定。其中，对电气设备的主要选择条件为额定电压、额定电流、环境
条件对设备的影响。
6、电弧是一种游离的气体放电现象。
7、熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害。
8、电动机以及全厂的运行、操作、试验、检修、照明用电设备等都属于厂用负荷。
9、无论在正常最高工作电压或出现内、外部过电压时，都不致使空气间隙被击穿的距离是指最小安全净距。
10、水电厂一般的厂用电率是0.5%~1.0%
三、问答题
1、根据运行状态,自启动可分为哪几类?
答：可分为三类：失压自启动、空载自启动、带负荷自启动。
2、简述高压断路器和隔离开关的区别。
答：高压断路器有灭弧装置，能够正常运行倒换运行方式，当线路或设备发生断路故障时能切断短路电流。
高压隔离开关的主要作用是保证高压电气装置在检修工作时的安全，不能用于切断、投入负荷电流或开断短路电流，不允许用于产生强大电弧的切换作用。3、可靠性指标有哪些？
答：不可修复元件：可靠度、不可靠度、故障率和平均无故障工作时间。
可修复元件：可靠度、不可靠度、故障率、修复率、平均修复时间、平均运行周期、可用度、不可用度、故障频率。
4、单母线界限的优点和缺点是？
答：优点：接线简单、操作方便、设备少、经济性好、并且母线便于向两端延伸，扩建方便。
缺点：可靠性差，调度不方便。
5、简述配电装置设计的基本步骤。
答：（1）选择配电装置的型式。（2）拟定配电装置配置图。
（3）设计绘制配电装置平面图和断面图。
四、画图题（2*7’）
1、请画出双母线分段接线的接线图。
2、请画出双绕组变压器扩大单元接线图。
五、计算题（2*8’）
1、已知高压厂用变压器电源侧母线电压U*0=1.05（采用带负荷调压的高压厂用变压器时），高压厂用母线最低电压U*1=0.65，备用电源为慢速切换，功率因数为0.86,效率为92%，试求高压厂用变压器的电抗标幺值为０．０８时自启动电动机最大允许总容量和厂用变压器容量的比值。
答：
2、铝导体型号为LMY—100*8，正常工作电压Un=10.5kv,正常负荷电流
Iw=1500A。正常负荷时，继电保护动作时间tpr=1s,断路器全开断时间tbr=0.2s，短路电流I”=30KA，I0.6s=24KA，I1.2s=22KA，试计算短路电流的热效应Qk。
20071096班发电厂考题
一．选择题（20题，每题2分）
1.电流互感器二次侧严禁（）A开路B.短路C.接地D.以上都不对
2.以下不属于一次能源的是（）A煤炭B.石油C.天然气D.汽油
3.以下哪个不是隔离开关的主要功用（）A隔离电压B.倒闸操作C.分和电流D.
灭弧作用
4.不是对电气主接线的基本要求的是（）A可靠性B.灵活性C.经济性D.先进性
5.下列不属于高压厂用电系统中中性点接地方式的是（）
A.中性点不接地方式
B.中性点经高电阻接地方式
C.中性点经消弧线圈接地方式
D.
中性点直接接地方式
6.根据运行状态，自启动可分为三类，其中不属于这三类的是（）
A.失压自启动
B.空载自启动
C.带负荷自启动
D.短路自启动
7.导体的载流量随导体电阻的增大而（）A不变B.增大C.减小D.不确定
8.在短路发生（）个周期，短路电流的幅值最大.
9.A最初半个周期B.最初四分之一个周期C.一个周期D.三分之二个周期
10.不可修复元件的可靠性指标与可修复元件的可靠性指标的区别（）
A.可靠度
B.不可靠度
C.故障率
D.修复率
11.下列哪种短路故障的短路电流最大（）
A.三相短路
B.单相短路
C.两相短路
D.两相短路接地
11．以下哪个不是导体载流量的决定因素（）
A.导体材料的电阻
B.总散热系数
C.散热面积
D.导体的热时间常数
12.以下主接线形式中可靠性最高的是（）
A.单母线接线
B.双母线接线
C.单母线分段接线
D.三分之四台断路器接线
13.以下主接线形式中不同于其他三项的是（） A.桥形接线B.角形接线C.单元接线D.单母线接线
14.以下哪项不是高压厂用电压等级（） A.380V B.3KV C.6KV D.10KV
15.厂用电源中工作电源应不少于（） A.1个B.2个C.3个D.4个
16.导体的正常最高允许温度，一般不应超过（） A.60度B.70度C.80度
D.90度
17.哪个不是厂用电源的切换方式（） A.并联切换B.串联切换C.同时切换D.正常切换
18.接线方式为三相式的电压互感器的二次绕组电压为（） A.100 B.100/3
C.1003
D.100/3
19.在下列电气设备的选择中，不需进行热稳定校验的是（） A.断路器B.母线C.支持绝缘子D.电抗器
20.三相导体短路的最大电动力不受（）的影响。A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流
二．填空题（10题，每题2分）
1．厂用供电电源包括、和
2．发电厂中，高压熔断器一般作为电压互感器的，其熔丝电流一般为
安。
3．在电力系统中断路器的主要作用：
4．运行中变压器与它所带的消弧线圈一起停电时，最好先断开的隔离开关，后停用，送电时相反。
5．电气设备的工作状态基本上可分为和两种。
6．电气设备选择的一般条件为：按工作条件选择电气设备及按来校验。
7．断路器的种类：油断路器、压缩空气断路器、SF6断路器、。
8．主接线的可靠性指标包括：、平均无故障工作时间、每年平均停止运行时间和故障频率
9．加装旁路母线的唯一目的是
10.交流电弧具有和两大特点。
三．问答题（4题，每题5分）
1.限制短路电流的方法（至少三种）
2.电力系统的组成部分。
3.列举至少五种不同类型的发电厂。
4.简述断路器与隔离开关操作顺序以及母线隔离开关与负荷隔离开关的操作顺
序。
四．计算题（1题，每题20分）
1.铝导体型号为LMY—100x8，正常工作电压Un=10.5kv.正常负荷电流Iw=1500A.正常负荷时，导体的温度T=46℃,继电保护动作时间tpr=1s,断路器全开断时间tpr=0.2,短路电流I″=28KA，I0.6S=22KA,I1.2s=20KA.计算短路电流的热效应。
选择题
1.A
2.D
3.D
4.D
5.D
6.D
7.C
8.A
9.D10.A11.D12.D13.D14.A15.B16.B
17.D18.B19.C20.B
二．填空题
1.工作电源启动和备用电源事故保安电源 2短路保护0.5 3.关控制输电线路和设备的开断和合
4消弧线圈变压器5运行状态停运状态6正常运行短路状态7真空断路器
8可用度9不停电检修出线断路器 10过零值自然熄灭动态的伏安特性
问答题
1.装设限流电抗器，采用低压分裂绕组变压器，采用不同的主接线形式和运行方
式等。
2.发电厂，变压器，输电线路，负荷
3.水力发电厂，火力发电厂，风能发电厂，潮汐发电厂，太阳能发电厂等
4.隔离开关先通后断，母线隔离开关先通后断
三．计算题
解短路电流通过的时间等于继电保护动作时间与断路器全开断时间之和，即 Tk=tpr+tbr=1+0.2=1.2s
短路电流周期分量的热效应Qp为
Qp=tk/12(I”^2+10Itk/2^2+Itk^2)=602.4X10^6
因为短路电流切除时间tk=1.2s>1s,导体的发热主要由周期分量来决定，在此情况下非周期分量的影响可忽略不计。
由上述可得短路电流的热效应Qk≈Qp=602.4X10^6
91发电厂电气部分
一.填空题（共15题，每空2分，共40分）
1.直接生产、转换和_______________电能的设备，称为一次设备。
2.隔离开关的主要用途是________________和___________________。
3.电流互感器产生误差的原因是存在__________________。
4.在电气主接线中，母线的作用是__________________。
5.厂用电动机自启动分为空载自启动、_______________自启动和_______________自启动
6.单元接线中主变压器容量应按发电机额定容量扣除本机组的_______________后，留有10%的裕度。
7.大型火力发电厂的厂用电源包括厂用工作电源、厂用_______________电源、事故保安电源及_______________电源。
8.箱式变电所主要由高压配电室、_______________和低压配电室等三部分组成。
9.发热对电器产生的不良影响包括使机械强度下降、_______________增加和机械性能降低。
10.在我国火力发电厂中，厂用电一般分为高压和低压两种电压等级供电。高压厂用电电压一般采用_______________和10KV。低压厂用电电压一般采用_______________V。
11.电气设备要能可靠工作，必须按正常工作条件进行选择，并按_______________状态来校验动热稳定性。
12.开关电器的开断计算时间应采用主保护动作时间加上断路器的_______________时间。
13.单元控制室的控制方式通常适用于单机容量为_______________KW以上的大型机组。
14.屋外配电装置的种类分为_______________、_______________和半高型。
15.SF6断路器采用__________________作为灭弧介质。
二、简答题（共5题，每题6分，共30分）
1.什么是电气主接线？
2.什么是智能电器？为什么把重合器和分段器称为智能化电器？
3.什么是厂用电动机的自启动？自启动有哪几种类型？
4.电磁式电流互感器的工作特点是什么？
5.什么是智能化GIS？主要由哪些部分组成？
三、绘图（共1题，每题10分，共10分）
画出具有2回电源进线、4回出线的单母线分段带旁路母线、采用分段断路器兼作盘路断路器的电气主接线图，并说明用分段断路器替代出线断路器的倒闸操作过程。
计算（共1题，每题10分，共10分）
某发电厂高压厂用母线电压为6KV 。高压厂用变压器为无激励调压双绕组变压
器，参数如下：额定容量SN=16000KV A ，短路电压UK%=7.54。给水泵参数如
下：额定功率PN=5500KW ，启动电流倍数K1=6，额定效率0.963N η=，额定功率因数cos 0.9N ?=，额定电压N U =6KV 。给水泵启动前，高压厂用母线上负荷为
S0=8500KVA.试确定给水泵能否正常自启动。
5计算 （共1题，每题10分，共10分）
某降压变压所10kv 屋内配电装置的母线采用矩形截面的母线，三相垂直布
置，母线在绝缘子上立放。母线的允许应力为67010y Pa σ=?，每相母线的截面尺
寸为120mm ×8mm ，母线支持绝缘子之间的跨距为L=1.5m ，母线的相间距离为
a=0.65m ，发生短路故障时，流过母线的最大冲击电流为35.7sh i KA =。试校验母线
在发生短路时的动稳定，并求绝缘子间最大的允许跨距是多少？（母线抗弯矩
W=bh 2/6，母线的动态应力系数β=1）
发电厂电气主系统试题（20071097班）
一、选择题（每题1分，共10分）
1.引出线停电的操作顺序是依次拉开断路器(A)
A. 线路侧隔离开关和母线侧隔离开关
B. 母线侧隔离开
关和线路侧隔离开关
C. 断路器控制回路电源和母线侧隔离开关
D. 断路器控制回路电源
和线路侧隔离开关
2 .当发电机容量在100~300mv 时,宜选用( C)作为高压厂电压 A 10.5kv B
3kv C 6kv D 10kv
3 .下列不属于自动启类型的是(B)
A ．失压自启动
B ．增压自启动
C ．空载自启动
D ．带负荷自启动
4．对于电压互感器下列哪些是对的（A ）
A ．一台单相电压互感器用于110kv 及以上中性点接地系统时，测量相对地电压
B ．一台单相电压互感器用于110kv 及以上中性点接地系统时，测量相间电压
C ．一台单相电压互感器用于35kv 及以上中性点接地系统时，测量相对地电压
D ．一台单相电压互感器用于110kv 及以上中性点接地系统时，测量相间电压
5.电流互感器在运行时，二次绕组（A ）
A 严禁开路
B 严禁短路
C 可以开路
D 严禁开路和短路
6.在下列电压等级的发电厂和变电站中,宜选用内配电装置的是(A)
A ．35kv 及以下
B ．3~10kv
C ．110kv 及以上
D ．110~220kv
7.厂用高压变压器低压侧到高压开关柜之间的连接线采用（D ）
A ．全连离相封闭母线
B ．不全连离相封闭母线
C ．分段全连离相封闭母线
D ．共箱封闭母线
8.变电所的电压通常以它的变压器的（B ）表示。
A ．低压侧电压
B ．高压侧电压
C ．高压侧和低压侧电压均值
D ．高压侧电
压或者低压侧电压
9.高压开关在额定电压下能正常开断的（B ）称额定开断电流。
A ．最小电流
B ．最大电流
C ．热稳定电流
D ．短路电流
10.减小矩形母线应力的最有效方法是(C)
A改变母线的布置 B增大母线截面 C 减少同一相中相邻绝缘子间的距离 D 增加母线相间距离
二、填空题（本大题共10小题，每小题2分，共20分）
1．在特高压试验示范工程中，我国由晋东南——南阳——荆门工程输送的电压大小为1000KV
2．电气主接线设计的基本要求有可靠度、不可靠度、故障率和平均无故障工作时间等。
3．在发电厂与变电站中，对变压器的选取应从形式、容量和台数三方面考虑。4．在发电厂中，低压厂用电压常采用380V，高压厂用电压有3KV、6KV和10KV。5．事故保安电源通常采用快速自启动的柴油发电机组、蓄电池组以及逆变器将直流变为交流作为交流事故保安电源。
6．交流电弧具有过零值自然熄灭及动态的伏安特性两大特点。
7．熔断器是最简单的保护电器，用来白虎电气设备免受过载和短路电流的损害。8．温度升高对电器设备的绝缘、接触电阻和机械强度有影响。
9．真空断路器是以“真空”作为绝缘与灭弧介质的断路器。
10．电源支路将电能送至母线,引出线从母线得到电能。因此,母线起汇集和分配电能的作用。
三、名词解释（本大题共5小题，每小题3分，共15分）
1.一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变
压器和断路器等称为一次设备。
2.短时发热：指短路开始至短路被切除为止很短一段时间内导体发热的过程。
3.可靠性：元件、设备和系统在规定的条件下和预定时间内，完成规定功能的概
率。
4.厂用电率：厂用电耗电量占同一时期内全厂总发电量的百分数，称为厂用电
率。
5.避雷器的残压：雷电通过避雷器时所产生的最大电压降称为避雷器的残压。
四、问答题(本大题共5小题,每小题5分,共25分)
1.哪些设备是二次设备？举例说明。
对一次设备进行测量，控制，监测和起保护作用的设备称为二次设备。例如，电压表，继电保护装置等。
2.电流互感器的配置原则是什么?
1)一般凡装设断路器的回路均应装设电流互感器；
2)发电机中性点应装设电流互感器；
3)变压器中性点也应装设电流互感器。
3.简述隔离开关的工作特点与主要功能。
隔离开关的工作特点：是在有电压，无负荷电流的情况下分、合线路。主要功能：1).检修时隔离电压；2).倒闸操作；3).分合小电流。
4. 旁路母线有哪几种接线方式？
1).有专用旁路断路器的旁路母线接线；
2).母联断路器兼作旁路断路器的旁路母线接线；
3).分段断路器兼作旁路断路器的旁路母线接线；
5．什么叫作发电机的自启动？为什么要进行自启动校验？
厂用电系统中的电动机，在突然断开电源或厂用电压降低时，其转速会降低甚至停转，这一转速降低的过程称为惰行。若电动机失压后，不与电源断开，在很短时间，厂用电压回复或利用自动切换装置将备用电源投入，此时，电动机的惰行尚未结束，又自动启动恢复到稳态运行，这一过程称为自启动。若参加自启动的电动机数目多，容量大，启动电流过大，可能使厂用母线及厂用电网络电压下降，甚至引起电动机过热，将危及电动机安全和厂用电网络稳定运行，所以，要进行自启动校验。
五、绘图题(共10分)
画出两台变压器，两台引出线的外桥形电气主接线图，并写出变压器T1正常退出时为保证WL1和WL2上的负荷正常运行的操作步骤。
操作步骤：先依次合上隔离开关QS32，QS31，再合上断路器QF3，之后断开断路器QF1，再断开QS12和QS1。
六、计算题(每小题10分，共20分)
1.铝导体型号LMY-100×8,正常工作电压Un=10.5KV，正常负荷电流Iw=1500A。
正常负荷时，导体的温度=46℃,继电保护动作时间tpr=1.2s，断路器全断开时间tbr=0.2s,短路电流I〞
=28KA,I0.6s=24KA,I1.2s=20KA,I0.7s=22KA,I1.4s=18KA,T=0.1s.计算短路电流的热效应Qk。
附：
解答：
2.已知高压厂用变压器电源侧母线电压U*0=1.05，高压厂用母线最低电压
U*1=0.65，高压厂用变压器的短路电压Uk%=8，电动机启动平均电流倍数为5，功率因数为0.86,效率为92%，求自启动电动机最大允许总容量和厂用变压器容量的比值。
附：
解答：
发电厂电气部分考试试卷1098
一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案
的序号填在题干的括号内。每小题3分，共30分)
1.磁力启动器不具有( )功能。
A.过负荷保护
B.短路保护
C.低电压保护
D.欠压保护
2.断路器的分闸时间是从断路器接受分闸命令瞬间起，到断路器( )的时
间间隔。
A.各极触头刚分离瞬间
B.各极触头间的电弧最终熄灭瞬间为止
C.主触头的电弧熄灭瞬间
D.某一相电弧的熄灭瞬间
3.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后合入接地刀闸，将它作为( )使用。 A.防雷接地 B.保护
接地 C.工作接地 D.三相短路接地线
4.大容量、超高压的大型发电厂在电力系统中起着极其重要的作用，担负着系统的基本基荷，供电范围很广，其主要特征有( )
A.单机容量为125MW以上，发电厂总装机容量在1000MW及以上，连接系统的电
压为220kV及以上
B.单机容量在200MW以上，发电厂总装机容量在1000MW及以上，连接系统的电
压为330kV及以上
C.单机容量在300MW以上，发电厂总装机容量在1000MW及以上，连接系统的电
压为220kV及以上
D.单机容量在600MW以上，发电厂总装机容量在1000MW及以上，连接系统的电压为220kV及以上
5.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用( )
A.双母线接线
B.双母线分段带旁路接线
C.二分之三接
线 D.单母线分段接线
6.某变电所220千伏配电装置的布置形式是将母线及母线隔离开关的安装位置抬
高，构成母线与断路器、电流互感器等设备重叠布置。这种布置方式称为
( )
A.半高型布置
B.高型布置
C.普通中型布置
D.分相中型布置
7.无励磁调压变压器在额定电压( )范围内改换分接头位置时，其额定容量不变。
A. ±5%
B. +5%，-10%
C. +10%，-5%
D. ±10%
8.在下列电气设备选择中，不需要进行热稳定校验的电气设备有( )
A.断路器
B.母线
C.支持绝缘子
D.电抗器
9.断路器“防跳”装置的作用是( )
A.防止断路器拒动
B.保证断路器可靠地熄弧
C.正确表示断路器的位置状态
D.避免断路器发生多次“合一跳”
10.电介质的荷电质点在电场作用下，对应于电场方向产生位移的现象称为
( )
A.电介质极化
B.电介质电导
C.电介质损耗
D.电介质击穿
二、填空题（每空2分，共20分）
1.引出线停电操作必修按照断路器、和顺序依次打开。
2. 大型火力发电厂厂用电系统接线通常都根据的接线原则，采用
的接线形式。
3. 水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在相上，其计算公式为。
4. 高压断路器开断交流电路时，决定熄弧的基本因素是和。电
弧不再重燃的条件是。
5．加装旁路母线的唯一目的是。
三、问答题（每小题5分，共20分）
1.简述1000KV特高压电网的主要特点及效益。
2.发热对电气设备有哪些影响？
3.为什么电流互感器和电压互感器的二次绕组必须接地？
4.试简述配电装置的基本要求。
四、绘图题（共10分）
某新建地方热电厂有2×25MW+2×50MW共4台发电机，cosφ=0.8，Un=6.3KV,发电机电压级有10条电缆线，其最大综合负荷为30MW，最小为20MW，厂用电率为10%，高压侧为110KV，有4回线路与电力系统相连，试初步设计该厂主接线图。主接线图上应画出各主要设备及馈线，可不标注型号和参数。
五、计算题（共20分）
发电厂电气部分模拟考试试题与答案（全） 一、填空题（每题2分，共40分） 1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能 2. 电流互感器正常运行时二次侧不允许开路。 3. 导体热量的耗散有对流辐射导热、三种形式。 4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。 5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料 允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。 6. 根据运行状态，自启动可分为失压自启动空载自启动.带负荷自启动三类。 7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。 } （填增大或减小） 8．加装旁路母线的唯一目的是不停电检修出线断路器。 9．厂用供电电源包括工作电源启动和备用电源事故保安电源。 二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。因此,母线起到 汇集和分配电能的作用。 2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。 3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。 4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。 5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。 ^ 6. 根据布置的型式，屋内配电装置通常可以分为单层式、、 二层式和三层式三种型式。 7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。 8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的
填空 1．按输出能源分,火电厂分为凝汽式电厂和。 答：热电厂 变为的工厂，称为发电厂。 答：电能 3.水电厂可分为、引水式水电厂和混合式水电厂。 答：堤坝式水电厂 4.核电厂的系统由核岛和组成。 答：常规岛 5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。答：一次能源 6.由一次能源经加工转换的另一种形态的能源。 答：二次能源 7.火力发电厂的能量转换过程为。 答：燃料的化学能→热能→机械能→电能 8. 水力发电厂的能量转换过程为。 答：水的位能→动能→机械能→电能 9.水电站所用的发电机为。 答：水轮发电机 10.火力发电厂所用的发电机为。 答：汽轮发电机 12.既可以是电力用户，又可以是发电厂的是电厂。 答：抽水蓄能电厂 13. 是变换和分配电能的设备。 答：变压器 14. 可将高电压变为低电压。 答：电压互感器 15. 是限制短路电流的设备。 答：电抗器 16.通常把生产、变换、输送、分配和使用电能是设备称为。 答：一次设备 17.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。答：二次设备 18.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称
为。 答：一次电路或电气主接线 19．在对称三相电路中仅画出其中一相设备的连接用来表示三相电路的电路图称为_________。 答：单线图 20．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。答：各种一次设备 21. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建 筑物组成的整体即为_________。 答：配电装置。 22.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。 答：断路器 23.电气主接线中应用最多的开关电器是_________。 答：隔离开关 24. _________起汇集和分配电能的作用。 答：母线 25.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。 答：开环运行 26.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。 答：可靠性 27.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为 _________。 答：小电流接地系统 28.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。 答：大电流接地系统 29．旁路母线的作用是____________。 答：可代替线路断路器工作 30.无母线电气主接线的形式有桥形接线、___________和单元接线。 答：角型接线 31.发电厂和变电所的电气设备分为三种运行状态。 答：运行、备用和检修 32.为了保证大型枢纽变电所所用电的供电可靠性，应装设变压器。 答：备用 33.当线路停电检修时，必须将线路隔离开关线路侧的__________合上。 答;接地刀闸

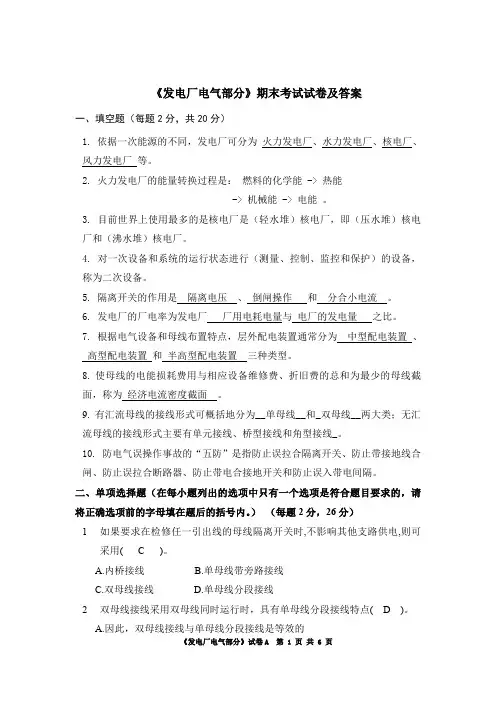

《发电厂电气部分》期末考试试卷及答案 一、填空题（每题2分，共20分） 1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。 2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能 -> 机械能 -> 电能。 3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。 4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。 5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。 6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。 7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、 高型配电装置和半高型配电装置三种类型。 8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。 9. 有汇流母线的接线形式可概括地分为单母线和_双母线两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型
接线_。 10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。 二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。）（每题2分，26分） 1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。 A.内桥接线 B.单母线带旁路接线 C.双母线接线 D.单母线分段接线 2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。 A.因此，双母线接线与单母线分段接线是等效的 B.但单母线分段接线具有更大的运行灵活性 C.并且两者的设备数量一样 D.但双母线接线具有更大的运行灵活性 3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5时,对于容量为( D )的机组,其高压厂用电电压可采用3。 A.100及以下 B.100～300 C.25以下 D.60及以下
一、填空题（每题2分，8、9题各3分，共20分） 1. 电源支路将电能送至母线，引出线从母线得到电能。因此,母线起到 汇集 和 分配电能 的作用。 2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。 3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。 4. 隔离开关的作用是隔离电压 、 倒闸操作 和 分合小电流 。 5. “F －C 回路”是 高压熔断器 与 高压接触器（真空或SF6接触器） 的配合，被广泛用于200～600MW 大型火电机组的厂用6kV 高压系统。 6. 根据布置的型式，屋内配电装置通常可以分为 单层式、 、 二层式 和 三层式 三种型式。 7. 当额定电压为110kV 及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。这时，如果电压互感器高压侧发生短路故障，则由 母线的继电保护装置 动作切断高压系统的电源。 8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。 9. 防电气误操作事故的“五防”是指__防止误拉合隔离开关__、_带接地线合闸_、__误拉合断路器__、_带电合接地开关_和_误入带电间隔____. 二、概念解释题（每题5分，共25分） 1、电气主接线：由电气设备通过连线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络。 2、最小安全净距：在这一距离内，无论是在正常最高工作电压或者出现内部、外部过电压时，都不至于使得空气间隙被击穿。 3、电压互感器的准确级：由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率(VA)表示。 4、厂用电率：厂用电率是发电生产过程中设备设施消耗的电量占发电量的比例。 5、明备用、暗备用： 答：设置了专门的备用厂用变——明备用，多了一台备 _____________ ________
《发电厂电气部分》第一次 作业答案 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
《发电厂电气部分》第一次作业答案 一、单项选择题。本大题共38个小题，每小题 2.0 分，共76.0分。在每小题给出的选项中，只有一项是符合题目要求的。 1.隔离开关的用途之一是（） ( C ) A.切断负荷电流 B.切断短路电流 C.拉合小电流回路 D.拉合大电流回路 2.双母线接线采用双母线同时运行时，具有单母线分段接线的特点（） ( D ) A.因此，双母线接线与单母线与单母线分段接线是等效的 B.但单母线分段接线具有更大的运行灵活性 C.并且两者的设备数量一样 D.但双母线接线具有更大的运行灵活性 3.如果要求任一组母线发生短路故障均不会影响各支路供电，则应选用 （） ( C ) A.双母线接线 B.双母线分段带旁路接线 C.二分之三接线 D.多角形接线 4.热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流 的热效应使其温度超过它的（） ( C ) A.长期工作时的最高允许温度 B.长期工作时的最高允许温升 C.短路时的最高允许温度 D.短路时的最高允许温升 5.水平方向布置的三相平行导体在发生三相短路时，最大电动力出现在 （） ( A ) A.B相 B.C相 C.A相 D.边相 6.少油式断路器中油的用途是（） ( B ) A.绝缘 B.灭弧 C.冷却 D.隔离 7.在降压变电所低压母线侧发生短路，母线分列运行比母线并列运行时， 其短路电流要（） ( B ) A.大
B.小 C.一样 D.可大可小 8.发电厂的厂用电备用方式，采用明备用方式与暗备用方式相比，厂用工 作变压器的容量（） ( B ) A.增大 B.减小 C.一样 D.不确定 9.发电机引出线导体截面积选择是按（） ( B ) A.长期发热允许电流 B.经济电流密度 C.热稳定 D.动稳定 10.配电装置的母线截面积选择是按（） ( A ) A.长期发热允许电流 B.经济电流密度 C.热稳定 D.动稳定 11.矩形截面导体竖放比平放散热效果（） ( A ) A.好 B.差 C.一样 D.可好可差 12.大型火力发电厂厂用电系统接线形式通常采用（） ( C ) A.单母线 B.双母线 C.单母线分段 D.双母线分段 13.加装旁路母线的唯一目的是（） ( D ) A.检修变压器不停电 B.检修线路不停电 C.检修母线不停电 D.检修出线断路器不停电 14.第一台电抗器的型号是NKL-10-500-3，第二台电抗器的型号是NKL-10- 300-5，哪一台电抗器的限流好（） ( B ) A.第一台 B.第二台
第一章能源和发电 1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。 随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。电气化在某种程度上成为现代化的同义词。电气化程度也成为衡量社会文明发展水平的重要标志。 1-3 火力发电厂的分类，其电能生产过程及其特点 答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。 按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。 按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。 按输出能源分：凝气式发电厂；热电厂。 按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。 火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。 1-4 水力发电厂的分类，其电能生产过程及其特点 答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。 按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。 水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。 1-5 抽水蓄能电厂在电力系统中的作用及其功能 答：抽水蓄能电厂在电力系统中的作用：调峰；填谷；备用；调频；调相。 功能：降低电力系统燃料消耗；提高火电设备利用率；可作为发电成本低的峰荷电源；对环境没有污染且可美化环境；抽水蓄能电厂可用于蓄能。 第二章发电、变电和输电的电气部分 2-1 哪些设备属于一次设备哪些设备属于二次设备其功能是什么 答：通常把生产、变换、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。其中对一次设备和系统运行状态进行测量、监视和保护的设备称为二次设备。如仪用互感器、测量表计，继电保护及自动装置等。其主要功能是起停机组，调整负荷和，切换设备和线路，监视主要设备的运行状态。 2-2 简述300MW发电机组电气接线的特点及主要设备功能。 答：1）发电机与变压器的连接采用发电机—变压器单元接线； 2）在主变压器低压侧引接一台高压厂用变压器，供给厂用电； 3）在发电机出口侧，通过高压熔断器接有三组电压互感器和一组避雷器； 4）在发电机出口侧和中性点侧，每组装有电流互感器4个； 5）发电机中性点接有中性点接地变压器； 6）高压厂用变压器高压侧，每组装有电流互感器4个。 其主要设备如下：电抗器：限制短路电流；电流互感器：用来变换电流的特种变压器；电压互感器：将高压转换成低压，供各种设备和仪表用，高压熔断器：进行短路保护；中性点接地变压器：用来限制电容电流。
发电厂电气部分试卷汇总及答案(全) 一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑() A．采用有母线的接线形式B．采用无母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求 2.电压互感器的一次额定电压应等于() A. 100或100/3伏B. 1003或×1003伏 C. 所在电网的额定电压D.
100或2×100伏 3.输电线路送电的正确操作顺序为() A.先合母线隔离开关，再合断路器，最后合线路隔离开关 B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器 D.先合线路隔离开关，再合母线隔离开关，最后合断路器 4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之 后，合入接地刀闸，将它作为()使用。 A.防雷接地 B.保护接地 C.工作接地
D.三相短路接地线 5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?() A.出线不多且发展规模不明确 B.出线不多但发展规模明确C.出线多但发展规模不明确 D.出线多且发展规模明确6三相导体短路的最大电动力不受()影响。 A.跨距 B.长期允许电流 C.相间距离 D.三相短路时的冲击电流7.装设分段电抗器的作用是() A.限制母线回路中的短路电流 B.改善母线的电压质量 C.吸收多余的无功功率 D.改进用户的功率因数8.
在交流电路中，弧电流过零值之后，电弧熄灭的条件是()。 A.弧隙恢复电压弧隙击穿电压 D.减少碰撞游离和热游离 9.对厂用I类负荷的供电方式是() A.一般一个电源供电 B.应两个独立电源供电，备用电源采用手动切换方式应两个独立电源供电，一 C. 投入． 个电源消失后，另一个电源要立即自动投入 D.在全厂停电时需要继续供电 10硬铝母线的短路时发热允许温度 是()℃。 A. 70 B. 98 C. 200 D. 300 11.为保证发电厂厂用低压
发电厂电气部分试题 库-计算题
三、计算题 第三章 1．某电厂的高、低厂用母线电压分别为6kV 和0.38kV ，厂用高压备用变压器为分裂绕组有载调压型, 其参数如下：S Nh =40MVA ， S Nl =20MVA,U kh %=9.5, 低压厂用变压器参数为：S NL =1000KVA ，U KL %=10，高压厂用母线已带负荷5200KVA ，自启动电动机总功率为10360KW ；低压厂用母线自启动电动机总功率为500KW ，试问高、低压串接自启动时，低压电动机能否成功自启动？（高、低压电动机平均启动电流倍数为5，ηN cos φ=0.8） （解：1）厂用高压母线电压校验 高压厂用母线的合成负荷标幺值为：1 1 0*5103605200 cos 0.8 3.5020000 h Nh P K S S S ηα?++= == 高压厂用变压器电抗标幺值为：2*1 1%9.5200001.1 1.10.052510010040000 k N t N U S x S =? ?=??= 高压母线电压标幺值：*0*1 *1* 1.10.929(65%~70%)110.0525 3.50 t h U U x S = ==≥++? 2）低压厂用母线电压校验 低压厂用母线的合成负荷标幺值为：22*cos 55000.8 3.1251000 l Nl K P S S ηα?= == 低压厂用变压器电抗标幺值为：*2 %101.1 1.10.11100100 k t U x =? =?= 低压母线电压标幺值：*1*2 *2*0.9290.6955%110.11 3.125 t l U U x S = ==≥++? 高、低压串接自启动时，低压电动机能成功自启动。 满足要求。） 2．某电厂的高、低厂用母线电压分别为6KV 和380KV ，高压厂用备用变压器为双绕组有载调压型, 其参数如下：S Nh =20MVA,U kh %=9.5, 低压厂用变压器参数为：S NL =1000KVA ，U KL %=10，高压厂用母线已带负荷5200KVA ，自启动电动机总功率为10360KW ；低压厂用母线自启动电动机总功率为500KW ，试问高、低压串接自启动时，低压电动机能否成功自启动？（高、低压电动机平均启动电流倍数为5，ηN cos φ=0.8） （解：1）厂用高压母线电压校验
一、单项选择题1．根据对电气主接线的基本要求，设计电气主接线时首先要考虑( ) A．采用有母线的接线形式B．采用无母线的接线形式 C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求 2.电压互感器的一次额定电压应等于( ) A. 100或100/3伏 B. 1003或×1003伏 C. 所在电网的额定电压 D. 100或2×100伏 3.输电线路送电的正确操作顺序为( ) A.先合母线隔离开关，再合断路器，最后合线路隔离开关 B.先合断路器，再合母线隔离开关，最后合线路隔离开关 C.先合母线隔离开关，再合线路隔离开关，最后合断路器 D.先合线路隔离开关，再合母线隔离开关，最后合断路器 4.线路隔离开关的线路侧，通常装有接地闸刀开关，其主要作用是当线路停电之后，合入接地刀闸，将它作为( )使用。 A.防雷接地 B.保护接地 C.工作接地 D.三相短路接地线 5.在110kV及以上的配电装置中，下述哪种条件下可采用多角形接线?( ) A.出线不多且发展规模不明确 B.出线不多但发展规模明确 C.出线多但发展规模不明确 D.出线多且发展规模明确 6三相导体短路的最大电动力不受( )影响。 A.跨距 B.长期允许电流 C.相间距离 D.三相短路时的冲击电流 7.装设分段电抗器的作用是( ) A.限制母线回路中的短路电流 B.改善母线的电压质量 C.吸收多余的无功功率 D.改进用户的功率因数 8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。 A.弧隙恢复电压<弧隙击穿电压 B.弧隙恢复电压=弧隙击穿电压 C.弧隙恢复电压>弧隙击穿电压 D.减少碰撞游离和热游离 9.对厂用I类负荷的供电方式是( ) A.一般由一个电源供电 B.应由两个独立电源供电，备用电源采用手动切换方式投入 C.应由两个独立电源供电，一个电源消失后，另一个电源要立即自动投入 D.在全厂停电时需要继续供电 10硬铝母线的短路时发热允许温度是( )℃。 A. 70 B. 98 C. 200 D. 300 11.为保证发电厂厂用低压单个或成组电动机可靠启动，要求厂用母线电压不低于额定电压的（） A.50 B.60% C.70% D.80% 12．由于发电厂厂用电一般采用可靠性高的成套配电装置，因而其高、低压母线应采用
,考试作弊将带来严重后果！ ---- 2010-2011学年第二学期期末考试 《发电厂电气部分》试卷（A）答案 1. 考前请将密封线内各项信息填写清楚； 所有答案请直接答在试卷上； ．考试形式：闭卷； 2分，共20分） 1. 依据一次能源的不同，发电厂可分为（火力发电厂、水力发电厂、核电厂、风力发电厂）等。 2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能 -> 机械能 -> 电能。 3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。 4. 对一次设备和系统的运行状态进行（监察、测量、控制、保护、调节）的设备，称为二次设备。 5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。 6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。 7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。 8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。 9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。 10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合 闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。
将正确选项前的字母填在题后的括号内。）（每题2分，26分） 1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。 A.内桥接线 B.单母线带旁路接线 C.双母线接线 D.单母线分段接线 2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。 A.因此，双母线接线与单母线分段接线是等效的 B.但单母线分段接线具有更大的运行灵活性 C.并且两者的设备数量一样 D.但双母线接线具有更大的运行灵活性 3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。 A.100MW及以下 B.100～300MW C.25MW以下 D.60MW及以下 4输电线路送电的正确操作顺序为（ C ） A．先合母线隔离开关，再合断路器，最后合线路隔离开关 B．先合断路器，再合母线隔离开关，最后合线路隔离开关 C．先合母线隔离开关，再合线路隔离开关，最后合断路器 D．先合线路隔离开关，再合母线隔离开关，最后合断路器 5 各类安全距离在国家颁布的有关规程中均有规定。当实际距离大于安全距离时，人体及设备才安全。220kV和110kV设备的安全距离分别是（ A ）A．3米和1.5米B．6米和3米C．1米和1.5米D．5米和1米 6 在电流互感器的选择与检验中，不需选择或校验（ C ） A．额定电压B．二次负荷 C．机械负荷D．动稳定 7维持电弧稳定燃烧的因素是（ C ） A碰撞游离B高电场发射 C热游离 8交流电弧过零后不再燃烧的条件是（C ）
《发电厂电气部分》 一、填空题： 1、从生产到供给用户使用一般要经过发电、变电、输电、配电和用电几个环节。 2、用电设备一般允许电压有±5%的变动范围。 3、电力系统供电电压或电流的标准波形应是正铉波。 4、我国低压380V/200V三相四线制系统，中性点直接接地。 5、支柱绝缘子应按安装地点和额定电压选择，并进行短路动稳定校验。 6、电气设备最高允许电压必须高于或等于所在电网的最高运行电压。 7、隔离开关的作用是①隔离电压②可接通或断开很少电流③可与断路器配合完成倒闸操作。 8、水电厂电气主接线可不设发电机电压母线，多采用发电机－变压器单元接线或扩大单元接线。 9、发电厂用来向电力系统输送电能的变压器称为主变压器；用于沟通两个升高电压等级并可相互交换功率的变压器 称为联络变压器；只供发电厂本身用电的变压器称为厂用变压器。 10、电力系统中电气设备的绝缘会受到两种过电压的危害，一种是外部过电压又叫大气过电压，是由雷电活动引起的 过电压，另一种是内部过电压，是由开关操作和系统故障引起的过电压。 11、电力网是连接发电厂和用户的中间环节。 12、我国电力系统的额定频率是50H Z，对大型电力系统频率的允许范围为50±0.2H Z，对中小型电力系统频率的允许范 围为50±0.5H Z。 13、变压器二次绕组供电给较长的高压输电线路时，其额定电压应比相应线路的额定电压高10%，供电给较短的输电 线路时，其额定电压比相应线路的额定电压高5%。 14、在中性点不接地系统中发生单相接地时，系统三个线电压对称性不变非故障相电压升高√3倍。 15、母线截面积选择有两种方法：①按最大长期工作电流选择②按经济电流密度选择。 16、穿墙套管应按安装地点、额定电压和额定电流选择，并按短路条件进行动、热稳定校验。 17、电流互感器的接线方式有：单相式、不完全星形接线、两相差接线、三相星形接线等四种。 18、角形接线运用于最终进出线回路3～5回的110KV及以上的配电装置，特别是水电站中应用较多。 19、水电站高压配电装置一般电气主接线采用单母线分段、双母线、双母线带旁路、3/2断路器接线，还有桥形与多 角形接线。 20、由二次设备组成的低压回路称为二次回路，它包括交流电流回路、交流电压回路、控制、保护、信号回路及自动 装置回路等。 21、电能的质量指标主要是频率、电压和波形。 22、发电机三相绕组接成星形，变压器高压绕组多数也接成星形，这些星形绕组的中点，统称为电力系统的中性点。 23、母线材料一般用铝、铝合金。 24、电晕是一种强电场作用下的放电现象，当导体周围电场强度超过了空气的耐压强度时，导体周围的空气被电离而 产生。 25、电气设备的额定电流应大于或等于所在回路的长期工作电流。 26、电压互感器的接线方式有等四种单相电压互感器接线、V－V接线、一台三相五柱式接线、三台单相三绕组电压互 感器接线。 27、电气主接线必须满足可靠性、灵活性、经济性三项基本要求。 28、水电厂厂用电负荷调速器压油泵、润滑油泵为Ⅰ类负荷；吊车、整流设备、漏油泵为Ⅱ类负荷；试验室、油处理 室、修配厂用电设备为Ⅲ负荷。 29、避雷器由接闪器、引下线和接地体组成。 30、开关站可以进行输电线路的断开和接入，而无变压器进行电压交换。 31、按用户用电负荷的重要程度，一般将负荷分为三级，一级负荷应有两个以上的独立电源供电，对于三级负荷，则 一般以单回路供电。 32、电力系统中性点的接地方式分为三种直接接地、不接地和经消弧线圈接地。 33、形成短路的原因是电气设备绝缘损坏。
1、哪些设备属于一次设备？哪些设备属于二次设备？ 答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等成为一次设备。其中对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称为二次设备。如仪用互感器、测量表记、继电保护及自动装置等。其主要功能是启停机组、调整负荷、切换设备和线路、监视主要设备的运行状态，发生异常故障时及时处理等。 2、研究导体和电气设备的发热有何意义？长期发热和短时 发热有何特点？ 答：电气设备有电流通过时将产生损耗，这些损耗都将转变成热量使电气设备的温度升高。发热对电气设备的影响；使绝缘材料性能降低；使金属材料色机械强度下降；使导体接触部分电阻增强。导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。这些热量在短时间内不容易散出，于是导体的额温度迅速升高。同时，导体还受到电动力超过允许值，将使导体变形或损坏。由此可见，发热和电动力是电气设备运行中必须注意的问题。长期发热，由正常工作电流产生的；短时发热，由故障时的短路电流产生的。 3、导体长期发热允许电流是根据什么确定的？提高允许电 流应采取哪些措施？ 答：是根据导体的稳定温升确定的，为了提高导体的在流量，宜采用电阻率小的材料，如铝和铝合金等。导体的形状，再同样截
面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。导体的布置应采用去散热效果最佳的方式，而矩形截面积导体的散热效果比平方的要好。 4、三相平行导体发生三相短路时最大电动力出现在哪一相 上，试加以解释。 三相平行导体发生三相断路时最大电动力出现在B相上，因三相短路时B相冲击电流最大。 5、导体的动态应力系数的含义是什么，在什么情况下，才考 虑动态应力？ 答：动态应力系数β为动态应力与静态应力之比值。导体发生振动时，在导体内部会产生动态应力。对于动态应力的考虑，一般是采用修正静态计算法，即在最大电动力上乘以动态应力系数β，以求得实际动态过程中动态应力的最大值。 6、隔离开关与断路器主要区别是什么？运行中，对它们的操作过程应遵循哪些重要原则？ 答：断路器开合电路的专用灭弧设置，可以开断或闭合负荷电流和开断短路电流，故用老作为接通或切断电路的控制电器。而隔离开关没有灭弧设置，其开合电流作用极低，只能用做设备停用后退出工作时断开电流。 7、主母线和旁路母线各起什么作用？设置专用旁路断路器和以母联断路器或分段断路器兼作旁路断路器，各有什么特点？检修处线路断路器时，如何操作？
《发电厂电气部分》复习 第一章能源和发电 1、火、水、核等发电厂的分类 依据一次能源的不同，发电厂可分为：火力发电厂、水力发电厂、核电厂、风力发电厂等。 火电厂的分类： （1）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。 （2）按输出能源分：凝汽式发电厂，热电厂 （3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。 水力发电厂的分类： 按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。 （2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。 核电厂的分类：压水堆核电厂，沸水堆核电厂。 2、抽水蓄能电厂的作用 调峰，填谷，调频，调相，备用。 3、火电厂的电能生产过程及其能量转换过程P14 火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。 能量的转换过程是：燃料的化学能－热能－机械能－电能。 4、水力发电厂的基本生产过程 答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。 第二章发电、变电和输电的电气部分 1、一次设备、二次设备的概念 一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断

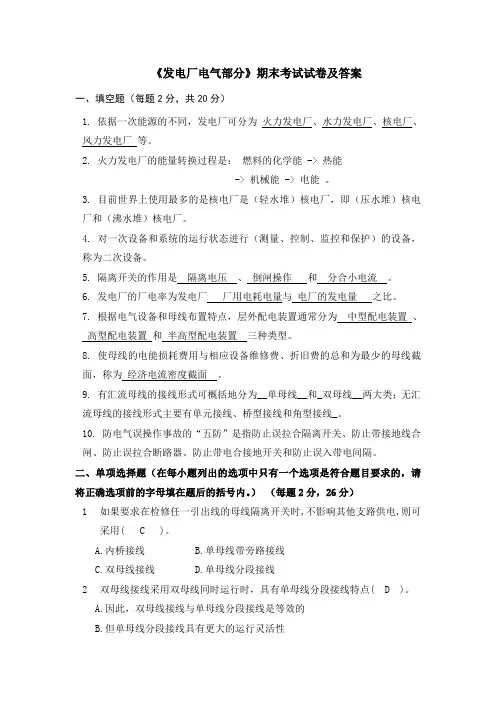

《发电厂电气部分》期末考试试卷及答案 、填空题（每题2分，共20 分） 1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。 2. 火力发电厂的能量转换过程是：燃料的化学能-> 热能 ->机械能-> 电能。 3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。 4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备， 称为二次设备。 5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。 6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。 7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、 高型配电装置和半高型配电装置三种类型。 8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截 面，称为经济电流密度截面。 9. 有汇流母线的接线形式可概括地分为—单母线_和_双母线—两大类；无汇 流母线的接线形式主要有单元接线、桥型接线和角型接线_。 10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。 二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请 将正确选项前的字母填在题后的括号内。）（每题2分，26分） 1如果要求在检修任一引出线的母线隔离开关时，不影响其他支路供电，则可米用（C ）。 A. 内桥接线 B.单母线带旁路接线 C.双母线接线 D.单母线分段接线 2 双母线接线采用双母线同时运行时，具有单母线分段接线特点（D ）。 A.因此，双母线接线与单母线分段接线是等效的
一、填空题（本大题共11小题，每空 1 分，共12 分） 1.在电气主接线中，旁路断路器的主要作用是（检修线路断路器时保证该回线路不停电） 2.三相输电线路水平布置，流过三相短路电流，（中间）相电动力最大。 3.电气一次设备中，具有开断、接通负荷电流和断开短路电流的开关电器是（断路器） 4.目前，在我国占比例最大的发电厂类型是（火力发电厂） 5.电气主接线中母线的主要作用是（汇集和分配电能） 6.发电厂的厂用电系统的接线通常采用（单母分段）接线形式，并且是按（炉）分段。 7.进行导体短时发热计算的主要目的是确定（导体可能的最高温度） 8.电力系统中，进行一次系统和二次系统间联系的主要元件是（互感器） 9.屋内配电装置电抗器的布置可以采用垂直布置，布置时应将（B ）相放在上下两相中间 10.可以将一组母线与另一组母线重叠布置的屋外配电装置的类型是（高型） 11.（汽轮）发电机可以异步运行15－30分钟 二、判断题（本大题共12小题，每小题 1 分，共12 分） 1.自耦变压器的效益系数表明其经济效益，效益系数越大，说明其经济效益也越大。 （×） 2.内桥式接线比较适合于有穿越功率流经本厂的场合。 （×） 3.500kV以上电压等级经常采用3／２接线方式，当串数多于3串以上必须采用交叉接线 （×） 4.在火电厂中厂用备用电源经常采用暗备用方式，而水电厂经常采用明备用方式。 （×） 5.隔离开关只能隔离电压，不能关合非常小的电流 （×） 6.引起发电机过励磁的直接原因是电压降低、频率上升 （×） 7.用熔断器保护的电器，其热稳定时间由熔断时间保证，故可不验算热稳定。 （√ ） 8.减弱游离过程，加强去游离过程，有利于电弧的熄灭。 （√ ） 9.断路器开断中性点不接地系统的三相短路，通常后续开断相的工频恢复电压比首先开断相的高。 （×） 10.电流互感器的一次绕组的电流主要由其二次绕组的电流大小决定。 （×） 11.同步发电机的非正常运行和特殊运行都可以长时间运行。 （×） 12.同一台电流互感器使用在不同的准确级下，会有不同的额定容量。 （√ ） 三、简答题（本大题共11 小题，每小题 5 分，共55 分） 1、什么是变压器的热老化定律？
发电厂电气部分》复习 第一章能源和发电 1、火、水、核等发电厂的分类 依据一次能源的不同，发电厂可分为：火力发电厂、水力发电厂、核电厂、风力发电厂等。 火电厂的分类： （1）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。 （2）按输出能源分：凝汽式发电厂，热电厂 （3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽-- 燃气轮轮机发电厂。 水力发电厂的分类： 按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。 （2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。 核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用 调峰，填谷，调频，调相，备用。 3、火电厂的电能生产过程及其能量转换过程P14 火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。 能量的转换过程是：燃料的化学能－热能－机械能－电能。 4、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。 第二章发电、变电和输电的电气部分 1、一次设备、二次设备的概念 一次设备：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备 二次设备：对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称二次设
发电厂电气部分模拟考 试试题与答案（全） 一、填空题（每题2分，共40分） 1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能 2. 电流互感器正常运行时二次侧不允许开路。 3. 导体热量的耗散有对流辐射导热、三种形式。 4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。 5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料 允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。 6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。 7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。 （填增大或减小） 8．加装旁路母线的唯一目的是不停电检修出线断路器。 9．厂用供电电源包括工作电源启动和备用电源事故保安电源。 二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。因此,母线起到 汇集和分配电能的作用。 2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。 3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。 4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。 5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。 6. 根据布置的型式，屋内配电装置通常可以分为单层式、、 二层式和三层式三种型式。 7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置
1-1简述火电厂的分类，其电能生产过程及其特点 答：火电厂的分类：1.按原动机分：凝汽式汽轮机发电厂、燃气轮机发电厂、内燃机发电厂和蒸汽—燃气轮机发电厂等。2.按燃料分：燃煤发电厂（煤炭），燃油发电厂（石油提取汽油，煤油，柴油后的渣油），燃气发电厂（天然气，煤气），余热发电厂（工业余热）还有利用垃圾和工业废料的发电厂。3.按蒸汽压力和温度分：中低压发电厂（蒸汽压力3.92MPa， 温度450℃，电机功率小于25MW），高压发电厂（9.9MPa。540℃，100MW），超高压发电厂（13.83MPa,540/540℃，200MW）,亚临界压力发电厂（16.77MPa,540/540℃，300~1000MW），超临界压力发电厂（大于22.11MPa,550/550℃，机组功率600MW,800MW及以上），超超临界压力发电厂（26.25MPa，600/600℃，机组功率1000MW及以上）4.按输出源分：凝汽式汽轮机发电厂（只能向外供应电能，效率较低，只有30％~40％），热电厂（同时向外供应电能和热能的电厂，效率较高，60％~70％）火电厂的电能生产过程：1.燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统。2.锅炉产生的蒸汽进入汽轮机，冲动机轮机的转子旋转，将热能转变为机械能，称为汽水系统。3.由汽轮机转子旋转的机械能带动发电机旋转，将机械能变为电能，称为电气系统。（凝汽式火电厂电力生产过程） 特点：1.火电厂布局灵活，装机容量的大小可按需要决定。2.火电厂的一次性建设投资少，单位容量的投资仅为同容量水电厂的一般左右，建造工期短，发电设备利用小时数较高。 3.火电厂耗煤量大。 4.火电厂动力设备繁多，发电组控制操作复杂，厂用电量和运行人员都多与水电厂，运行费用高。 5.燃煤发电机组由停机到开机并带满负荷需要几小时到十几小时，并附加耗用大量燃料。 6.火电厂担负调峰、调频或事故备用时，相应的事故增多，强迫停运率增高，厂用电率增高。 7.火电厂的各种排放物对环境污染较大。 1-2简述水电厂的分类，其电能生产过程及其特点 答：水电厂的分类：一：按集中落差的方式分：1.堤坝式水电厂（坝后式和河床式，，根据厂房位子）在落差较大的适宜地段拦河建坝，形成水库将水积蓄起来，抬高上游水位.2.引水式水电厂：在山区水流湍急的河道上，或河床坡度较陡的地方，由引水渠道造成水头，而且一般不需修坝或只低堰，适用于水头很高的情况。3.混合式水电厂：在适宜开发的河段拦
