《发电厂电气部分》模拟试卷A答案

发电厂电气部分模拟考试试题一、选择题1. 以下哪项不是电力系统中的负荷类型？A. 阻性负荷B. 电感性负荷C. 电容性负荷D. 电阻性负荷2. 电力系统中，下列哪项设备可以实现电能的变压变换？A. 发电机B. 变压器C. 联络开关D. 电容器3. 发生电力故障时，以下哪种保护装置可以迅速切断电路，以保护设备和人身安全？A. 悬垂式熔断器B. 电力综合保护装置C. 隔离开关D. 自动重合闸4. 在电力系统中，下列哪项不是典型的导线材料？A. 铜B. 铝C. 铁D. 光纤5. 电力系统中，下列哪项措施可以有效地提高能源利用效率？A. 增加电压等级B. 增加电阻损耗C. 降低电流密度D. 增加电抗损耗二、填空题1. 一台额定电压为380V，额定功率为100kVA的变压器，若输入侧电压为380V，输出侧电压为220V，变压器的变比为______。

2. 一组灯具总功率为500W，电源电压为220V，若要将灯具并联接入电源，每个灯具的电流为______。

3. 峰值为10A的正弦交流电流经过整流电路后，峰值直流电流为______。

4. 一台电动机的额定功率为10kW，额定电压为380V，额定电流为20A，该电动机的功率因数为______。

三、简答题1. 请简要介绍电力系统的组成及其各部分的功能。

2. 请解释电力负荷的分类及其对电力系统的影响。

3. 请简述电能传输的两种基本方式。

4. 请简要介绍电阻、电容和电感的基本特性及其在电路中的应用。

四、计算题1. 一台三相感应电动机额定功率为50kW，额定电压为380V，额定功率因数为0.8，其额定电流为多少？2. 一台电压为220V的电动机，额定功率为2kW，额定电流为10A，该电动机的功率因数为0.9，求该电动机的额定功率因数角。

3. 一台三相感应电动机的额定功率为20kW，额定电压为380V，额定功率因数为0.9，该电动机的额定电流为多少？五、应用题某电力公司的发电厂电力系统中，一台发电机的额定功率为50MW，额定电压为15kV，额定电流为1800A。

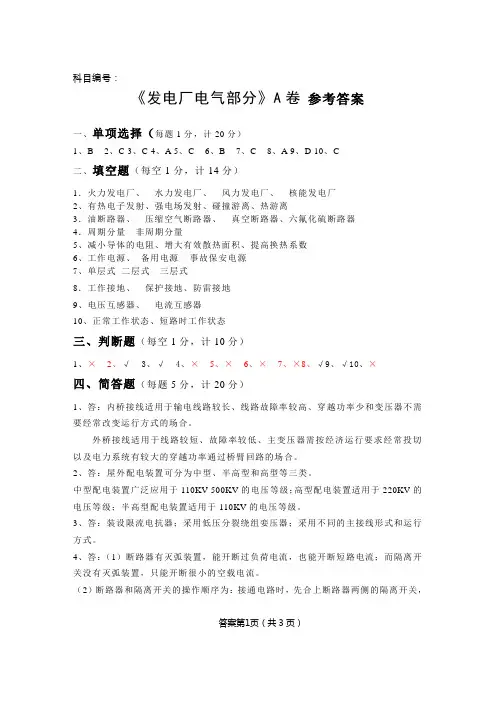

科目编号：《发电厂电气部分》A卷参考答案一、单项选择（每题1分，计20分）1、B2、C3、C4、A5、C6、B7、C8、A9、D 10、C二、填空题（每空1分，计14分）1．火力发电厂、水力发电厂、风力发电厂、核能发电厂2、有热电子发射、强电场发射、碰撞游离、热游离3．油断路器、压缩空气断路器、真空断路器、六氟化硫断路器4．周期分量非周期分量5、减小导体的电阻、增大有效散热面积、提高换热系数6、工作电源、备用电源事故保安电源7、单层式二层式三层式8．工作接地、保护接地、防雷接地9、电压互感器、电流互感器10、正常工作状态、短路时工作状态三、判断题（每空1分，计10分）1、×2、√3、√4、×5、×6、×7、×8、√9、√10、×四、简答题（每题5分，计20分）1、答：内桥接线适用于输电线路较长、线路故障率较高、穿越功率少和变压器不需要经常改变运行方式的场合。

外桥接线适用于线路较短、故障率较低、主变压器需按经济运行要求经常投切以及电力系统有较大的穿越功率通过桥臂回路的场合。

2、答：屋外配电装置可分为中型、半高型和高型等三类。

中型配电装置广泛应用于110KV-500KV的电压等级；高型配电装置适用于220KV的电压等级；半高型配电装置适用于110KV的电压等级。

3、答：装设限流电抗器；采用低压分裂绕组娈压器；采用不同的主接线形式和运行方式。

4、答：（1）断路器有灭弧装置，能开断过负荷电流，也能开断短路电流；而隔离开关没有灭弧装置，只能开断很小的空载电流。

（2）断路器和隔离开关的操作顺序为：接通电路时，先合上断路器两侧的隔离开关，答案第1页（共3页）答案第2页（共3页）再合断路器；切断电路时，先断开断路器，再拉开两侧的隔离开关。

严禁在未断开断路器的情况下，拉合隔离开关。

为了防止误操作，除严格按照操作规程实行操作票制度外，还应在隔离开关和相应的断路器之间，加装电磁闭锁、机械闭锁或电脑钥匙等闭锁装置。

完整版)发电厂电气部分模拟考试试题和答案(全)发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是化学能转化为热能，再转化为机械能，最终转化为电能。

2.电流互感器正常运行时二次侧不允许开路。

3.导体热量的耗散有对流、辐射、导热三种形式。

4.按输出能源分，XXX分为热电厂和凝汽式电厂。

5.进行矩形硬导体的动稳定校验时，每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6.根据运行状态，自启动可分为失压自启动、空载自启动和带负荷自启动三类。

7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大）8.加装旁路母线的唯一目的是不停电检修出线断路器。

9.厂用供电电源包括工作电源、启动和备用电源、事故保安电源。

二、单项选择题（每题2分，共20分）1.电源支路将电能送至母线，引出线从母线得到电能。

因此，母线起到汇集和分配电能的作用。

2.目前世界上使用最多的核电厂是XXX，即压水堆核电厂和沸水堆核电厂。

3.通常把生产、输送、分配、转化和使用电能的设备，称为一次设备。

4.隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5.“F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6.根据布置的型式，屋内配电装置通常可以分为单层式、二层式和三层式三种型式。

7.当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8.有汇流母线的接线形式可概括地分为单母线和双母线两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线。

9.防电气误操作事故的“五防”是指防止误拉合隔离开关、带接地线合闸、误拉合断路器、带电合接地开关和误入带电间隔。

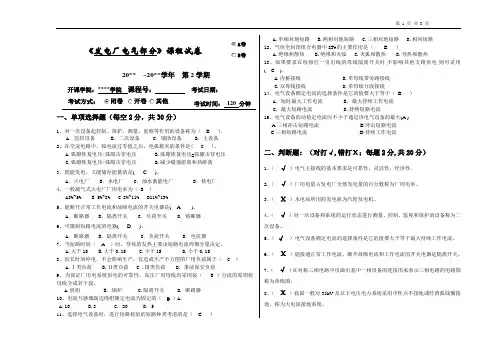

《发电厂电气部分》课程试卷A卷B卷20** ~20**学年第2学期开课学院：****学院课程号：考试日期：考试方式：闭卷开卷 其他考试时间：120 分钟一、单项选择题（每空2分，共30分）1、对一次设备起控制、保护、测量、监察等作用的设备称为（ B ）。

A．监控设备 B. 二次设备 C．辅助设备 D. 主设备2、在交流电路中，弧电流过零值之后，电弧熄灭的条件是( C )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离3、既能发电，又能储存能量的是( C )。

A．火电厂 B．水电厂 C．抽水蓄能电厂 D．核电厂4、一般凝气式火电厂厂用电率为（ B ）A3%~5% B 5%~8% C 8%~11% D11%~13%5、能断开正常工作电流和故障电流的开关电器是( A )。

A．断路器B．隔离开关 C．负荷开关 D．熔断器6、可限制短路电流的电器( D )。

A．断路器B．隔离开关 C．负荷开关 D．电抗器7、当短路时间（ A ）时，导体的发热主要由短路电流周期分量决定。

A.大于1SB.大于0.1SC.小于1SD.小于0.1S8、较长时间停电，不会影响生产，仅造成生产不方便的厂用负荷属于（ C ）A.Ⅰ类负荷B.Ⅱ类负荷 C .Ⅲ类负荷 D. 事故保安负荷9、为保证厂用电系统供电的可靠性，高压厂用母线均采用按（ B ）分段的原则将母线分成若干段。

A.机组B. 锅炉C.隔离开关D. 断路器10、电流互感器副边绕组额定电流为固定的（ D）A。

A.10B.3C. 20D. 511、选择电气设备时，进行短路校验的短路种类考虑的是（ C ）A.单相对地短路B.两相对地短路C.三相对地短路D.相间短路12、气体全封闭组合电器中SF6的主要作用是（ B ）A.绝缘和散热B.绝缘和灭弧C.灭弧和散热D.导热和散热13、如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。

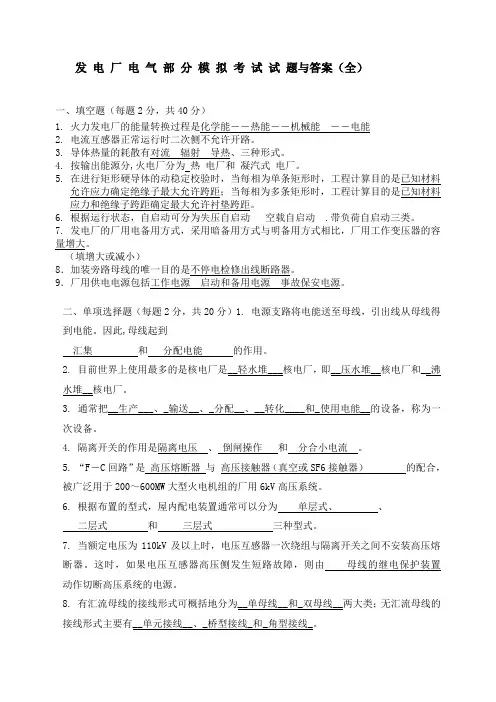

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

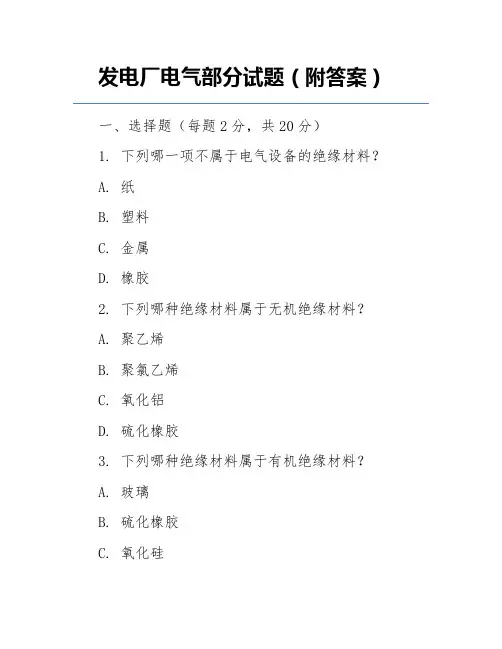

发电厂电气部分试题（附答案）一、选择题（每题2分，共20分）1. 下列哪一项不属于电气设备的绝缘材料？A. 纸B. 塑料C. 金属D. 橡胶2. 下列哪种绝缘材料属于无机绝缘材料？A. 聚乙烯B. 聚氯乙烯C. 氧化铝D. 硫化橡胶3. 下列哪种绝缘材料属于有机绝缘材料？A. 玻璃B. 硫化橡胶C. 氧化硅D. 聚四氟乙烯4. 下列哪种电气设备主要用于输电线路？A. 变压器B. 断路器C. 电缆D. 母线5. 下列哪种电气设备主要用于发电厂的电气主接线？A. 断路器B. 变压器C. 母线D. 电缆6. 下列哪种电气设备主要用于保护电力系统？A. 断路器B. 隔离开关C. 继电器D. 电流互感器控制？A. 断路器B. 隔离开关C. 继电器D. 电压互感器8. 下列哪种电气设备主要用于测量电力系统的电压、电流、功率等参数？A. 断路器B. 隔离开关C. 继电器D. 电压互感器和电流互感器9. 下列哪种电气设备主要用于变换电压？A. 变压器B. 断路器C. 母线D. 电缆偿？A. 电容器B. 电感器C. 变压器D. 断路器二、填空题（每题2分，共20分）11. 绝缘材料按化学成分可分为______和______两大类。

12. 电气设备的绝缘材料按物理状态可分为______、______和______三种。

13. 发电厂电气主接线主要包括______、______、______和______等设备。

14. 电力系统的保护设备主要包括______、______、______和______等。

15. 电力系统的自动化控制设备主要包括______、______、______和______等。

16. 电力系统中，电压互感器主要用于______，电流互感器主要用于______。

17. 电气设备的主要性能指标包括______、______、______和______等。

18. 电力系统中，变压器的主要作用是______和______。

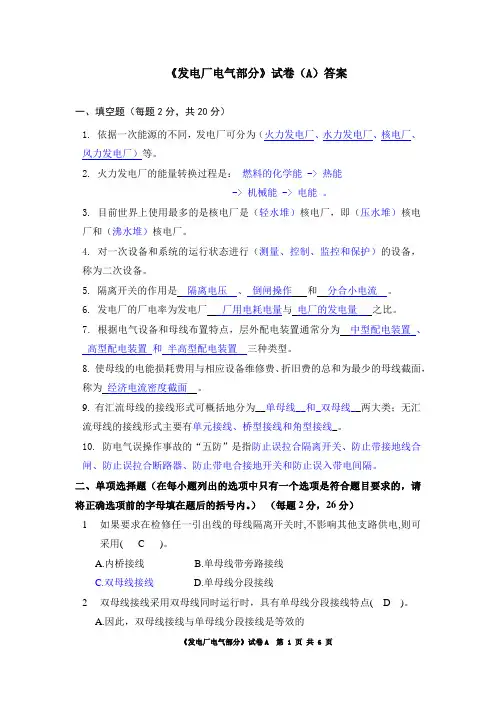

《发电厂电气部分》试卷（A）答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为（火力发电厂、水力发电厂、核电厂、风力发电厂）等。

2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。

3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。

4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。

A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。

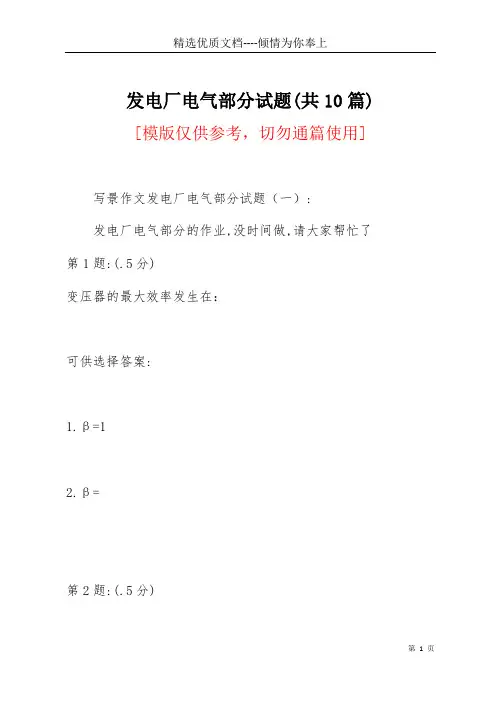

发电厂电气部分试题(共10篇)[模版仅供参考，切勿通篇使用]写景作文发电厂电气部分试题（一）:发电厂电气部分的作业,没时间做,请大家帮忙了第1题:(.5分)变压器的最大效率发生在：可供选择答案:1.β=12.β=第2题:(.5分)一般来说,凝汽式火电厂与热电厂相比,效率较 ,容量较 ,距离负荷中心较 .可供选择答案:1.高；小；远2.高；大；远3.低；大；远4.高；小；近第3题:(.5分)既承担功率交换,又兼有分配电能功能的变电所是.可供选择答案:1.中间变电所2.枢纽变电所3.终端变电所4.地区变电所第4题:(.5分)一般说来,核电厂与或火电厂相比,造价 ,运行成本 . 可供选择答案:1.高；低2.高；高3.低；高4.低；低第5题:(.5分)水平排列、间距相同的三根导体,两边分别为流过A相、C相,中间B相电流.三相对称短路时,受力最大的一相为：可供选择答案:相相相第6题:(.5分)三相短路最大电动力与两相短路最大电动力之比为：可供选择答案://第7题:(.5分)隔离开关的用途之一是___. 可供选择答案:1.切断负荷电流2.切断短路电流3.拉合小电流回路4.拉合大电流回路第8题:(.5分)双母线接线采用双母线同时运行时,具有单母线分段接线的特点,____.可供选择答案:1.因此,双母线接线与单母线与单母线分段接线是等效的2.但单母线分段接线具有更大的运行灵活性3.并且两者的设备数量一样4.但双母线接线具有更大的运行灵活性第9题:(.5分)热稳定是指电器通过短路电流时,电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的____而造成损坏妨碍继续工作的性能.可供选择答案:1.长期工作时的最高允许温度2.长期工作时的最高允许温升3.短路时的最高允许温度4.短路时的最高允许温升第10题:(.5分)选择矩形母线时,下列____条件可不考虑.可供选择答案:1.额定电压2.长期允许电流3.动稳定4.热稳定判断题第1题:(.5分)为了使发电厂或变电所的配电装置布置简单,运行检修方便,一般升高电压等级不宜过多,通常以2级电压为宜,最多不应超过3级.第2题:(.5分)发电厂和变电所中,把主要设备连接起来,表明电能送入和分配关系的电路, 称为电气主接线.第3题:(.5分)由于短路电流非周期分量衰减很快,当短路切除时间tk 选择题： 4 .B判断题：正确的为 1 2 4 8 10错误的为 3 5 6 7 9 发电厂电气部分试题（二）:《发电厂电气部分（Ⅰ)》第1次作业知道的给位大侠们还请多多帮助小弟!《发电厂电气部分（Ⅰ)》第1次作业1.电力系统的组成包括（）A.发电厂B.变电站C.输电线路D.用户2.外桥形电气主接线适用于（）A.水电厂B.火电厂C.桥路有穿越功率D.出线的线路长、雷击率高E.桥路无穿越功率3.影响电流互感器运行误差的因素有（）A.一次侧电流B.一次侧电压C.一次侧负荷功率因数D.一次侧电网频率E.二次侧负荷4.根据运行状态,自启动类型可分为（）A.带负荷自启动B.空载自启动C.过压自启动D.失压自启动5.导体热量的耗散形式有（）A.日照B.对流C.辐射D.导热1 A B C D电力系统是一个包括发电、输电、变电、配电、用电装置的完整的工作系统2 C外桥接线的变压投入、断开、检修或故障时,不会影响其他回路的正常运行.但当线路投入、断开、检修或故障时,则会影响一台变压器的正常运行.因此外桥接线仅适用于变压器按照经济运行需要要经常投入或断开的情况.此外当线路上有较大的穿越功率时,为避免穿越功率通过多台断路器,通常采用外桥接线.适用于故障率高的环境.3 A D E电流互感器的误差产生的原因：⑴电流互感器的误差是由铁芯的结构和材料的性能决定的,即与磁路长度、铁芯截面和导磁率有关,与线圈的匝数和电阻、二次负载的大小和负载功率因数角有关.比差、角差与铁芯导磁率及截面积、二次线圈的匝数的平方成反比,与磁路长度及二次线圈阻抗、二次负载成正比,并受二次负载功率因数角和铁芯损耗角的影响.⑵引起电流互感器误差的外界条件有：一次电流、电源频率、二次负载阻抗(包括接触电阻)、铁芯剩磁、外界磁场和温湿度影响等.4 A B D自启动一般分为欠压启动,带负荷启动,空载启动.5 B C D导体热量的耗散形式包括对流,辐射及导热发电厂电气部分试题（三）:在《发电厂电气部分》中,关于三相短路导体的电动力的求解过程.很多书中只给出结论,中间相得电动力最大,以及最终的表达式.但没给出具体的求解过程,即积化和差,和差化积得求解过程（红框内位结果,小弟三角函数烂,求不到真确结果（符号不对）《发电厂电气部分》中,有关于三相短路,两边相所受的电动力的大小表达式：熊信银写的第三版《发电厂电气部分》第78页中的3-52；或者姚春球版第42页的2-52.请问那个式子是怎样通过积化和差,和差化积转换出来的?(可以附件图片)奖励再提高.发电厂电气部分试题正推得不到,可以逆推."积化和差,和差化积"其实很简单,不要被“公式”一词吓着了.令x=(a+b)/2；y=(a-b)/2；关键是,把a,b分别拆成a=x+y；b=x-y；然后用cos(a)+cos(b)=2*cos(x+y)*cos(x-y)拆开就行了；sin+sin也一样,没... 发电厂电气部分试题（四）:求一关于某凝气式火力发电厂电气部分设计的英文文献及翻译——5至6页你那么专业的问题还0分. 发电厂电气部分试题（五）: 现在的发电厂,是煤烧开水,烧出蒸气,用蒸汽机的原理,带动发电机来发电吗?火电厂是利用煤、石油、天然气作为燃料生产电能的工厂,它的基本生产过程是：燃料在锅炉中燃烧加热水使成蒸汽,将燃料的化学能转变成热能,蒸汽压力推动汽轮机旋转,热能转换成机械能,然后汽轮机带动发电机旋转,将机械能转变成电能；其分类有：按燃料分,燃煤发电厂,燃油发电厂,燃气发电厂,余热发电厂,以垃圾及工业废料为燃料的发电厂；按蒸汽压力和温度分,中低压发电厂（,450度）,高压发电厂（,540度）,超高压发电厂（,540度）,亚临界压力发电厂（,540度）,超临界压力发电厂（,550度）；按原动机分,凝气式汽轮机发电厂,燃气轮机发电厂,内燃机发电厂,蒸汽—燃汽轮机发电厂等；按输出能源分,凝汽式发电厂（只发电）,热电厂（发电兼供热）；按发电厂装机容量分,小容量发电厂（100MW以下）,中容量发电厂（100—250MW）,大中容量发电厂（250—1000MW）,大容量发电厂（1000MW以上）；我国目前最大的火电厂：浙江北仑港电厂,装机容量300万KW（即3000MW）,5台60万KW（600MW）机组.火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统,现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成,他包括汽水循环、化学水处理和冷却系统等.水在锅炉中被加热成蒸汽,经过热器进一步加热后变成过热的蒸汽,再通过主蒸汽管道进入汽轮机.由于蒸汽不断膨胀,高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机.为了进一步提高其热效率,一般都从汽轮机的某些中间级后抽出作过功的部分蒸汽,用以加热给水.在现代大型汽轮机组中都采用这种给水回热循环.此外,在超高压机组中还采用再热循环,既把作过一段功的蒸汽从汽轮机的高压缸的出口将作过功的蒸汽全部抽出,送到锅炉的再热汽中加热后再引入气轮机的中压缸继续膨胀作功,从中压缸送出的蒸汽,再送入低压缸继续作功.在蒸汽不断作功的过程中,蒸汽压力和温度不断降低,最后排入凝汽器并被冷却水冷却,凝结成水.凝结水集中在凝汽器下部由凝结水泵打至低压加热再经过除氧气除氧,给水泵将预加热除氧后的水送至高压加热器,经过加热后的热水打入锅炉,再过热器中把水已经加热到过热的蒸汽,送至汽轮机作功,这样周而复始不断的作功.在汽水系统中的蒸汽和凝结水,由于疏通管道很多并且还要经过许多的阀门设备,这样就难免产生跑、冒、滴、漏等现象,这些现象都会或多或少地造成水的损失,因此我们必须不断的向系统中补充经过化学处理过的软化水,这些补给水一般都补入除氧器中.（二）燃烧系统燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱流等组成.是由皮带输送机从煤场,通过电磁铁、碎煤机然后送到煤仓间的煤斗内,再经过给煤机进入磨煤机进行磨粉,磨好的煤粉通过空气预热器来的热风,将煤粉打至粗细分离器,粗细分离器将合格的煤粉（不合格的煤粉送回磨煤机）,经过排粉机送至粉仓,给粉机将煤粉打入喷燃器送到锅炉进行燃烧.而烟气经过电除尘脱出粉尘再将烟气送至脱硫装置,通过石浆喷淋脱出流的气体经过吸风机送到烟筒排人天空.（三）发电系统发电系统是由副励磁机、励磁盘、主励磁机（备用励磁机）、发电机、变压器、高压断路器、升压站、配电装置等组成.发电是由副励磁机（永磁机）发出高频电流,副励磁机发出的电流经过励磁盘整流,再送到主励磁机,主励磁机发出电后经过调压器以及灭磁开关经过碳刷送到发电机转子,当发电机转子通过旋转其定子线圈便感应出电流,强大的电流通过发电机出线分两路,一路送至厂用电变压器,另一路则送到SF6高压断路器,由SF6高压断路器送至电网. 发电厂电气部分试题（六）:在《交流电气装置的接地DL/T 621—1997》规范中有一条：发电厂、变电所电气装置的接地装置发电厂、变电所电气装置的接地装置,除利用自然接地极外,应敷设以水平接地极为主的人工接地网.人工接地网的外缘应闭合,外缘各角应做成圆弧形,圆弧的半径不宜小于均压带间距的一半.接地网内应敷设水平均压带.接地网的埋设深度不宜小于接地网均压带可采用等间距或不等间距布置.35kV及以上变电所接地网边缘经常有人出入的走道处,应铺设砾石、沥青路面或在地下装设两条与接地网相连的均压带.对于3～10kV变电所、配电所,当采用建筑物的基础作接地极且接地电阻又满足规定值时,可不另设人工接地.这里的均压带是什么?在高层建筑的设计和施工中,为了防止侧向雷击,超过30米高的建筑物,应在30米及其以下每隔三层围绕建筑物外廓的墙内做均压环,并与引下线连接,接地体是分布在地下四周的混凝土基础,可以形成均匀分布的均压网,构成防雷接... 发电厂电气部分试题（七）:急求!电厂笔试试题求高手解答填空题：一二次风的调整原则是____________________________选择题1：燃用贫煤与烟煤相比A一次风速低,一次风率小 B一次风速低,一次风率大 C一次风速高,一次风率小 D一次风速高,一次风率大3:火焰中具有辐射能力,影响火焰黑度的气体成分主要有[ ]A助燃气体O2 B可燃气体CO与H2C.三原气体CO2、SO2和H2O D惰性气体N24：锅炉正常停运后,应解除高、低值水位保护,缓慢上水至[ ]A、最高可见水位B、正常水位C、最低可见水位上判断题1:在锅炉启动过程中,当汽包压力时,关闭主蒸汽系统所有空气门,校对水位计.投入I 、II级旁路后,关闭过热器排气门[ ]2:锅炉启动前的试验[机组大、小修后]包括炉膛安全保护、主燃料跳闸、燃油跳闸、顺序控制、连锁的问你个试验.[ ] 3:锅炉连锁保护装置因在检修中已调好,所有在启动前或检修后不需要进行测试( )4:随着锅炉内部压力的升高,汽包壁将承受越开越大的机械应力（）5发电厂主要机组停运检修,只需第一天办理开工手续,工作全部结束再办理结束手续（）6当验明设备确已无电压后,应立即将检修设备接地并三相短路（）7检修部分若分为几个在电气上不相连接的部分,则各段应分别验电接地短路,接地线与检修部分之间不得连有开关或保险器（）8若至预定时间一部分工作尚未完成,仍须继续工作而不妨碍送电者在送电前,应按照送电后现场设备带电情况,布置好安全措施后,方可继续工作（）9倒闸操作票由值班员填写（）1.按照一定的风煤比来控制,维持最佳过量空气系数.判断：1.√2.√3.×4.√5.×6.√7.√8.√9.×发电厂电气部分试题（八）:我最近做到一个题目问爱迪生在那个时代,有工业时代和电子时代,我想电子时代和电气时代差不多,我就选了电子时代,可答案是工业时代,想知道原因和电气时代与电子时代的不同, 电气时代：我们一般是说第二次工业革命电的发明使人们进入了电气时代与第一次工业革命的蒸汽时代相对,爱迪生曾经发明了短距离输电技术、发电厂、电灯,所以选的是电气时代——工业时代电子时代：一般指的是新科技革命也就是第三次工业革命后的时代称呼发电厂电气部分试题（九）:电工电子一、填空题（每空分，共19分）2、变压器空载电流的分量很小，分量很大，因此空载的变压器，其功率因数，而且是性的。

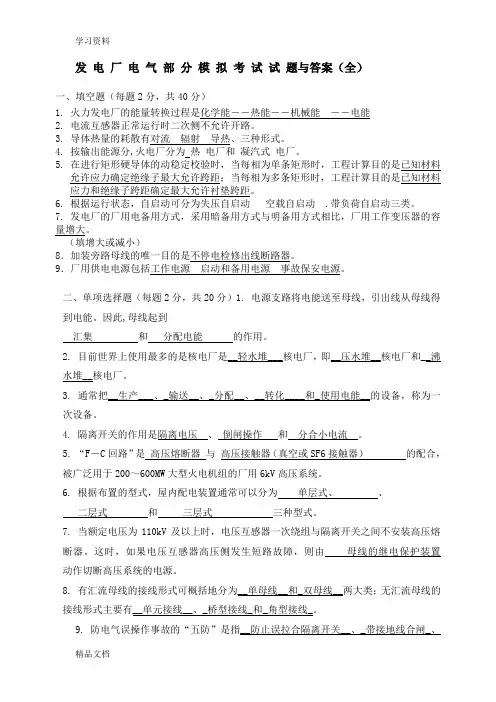

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

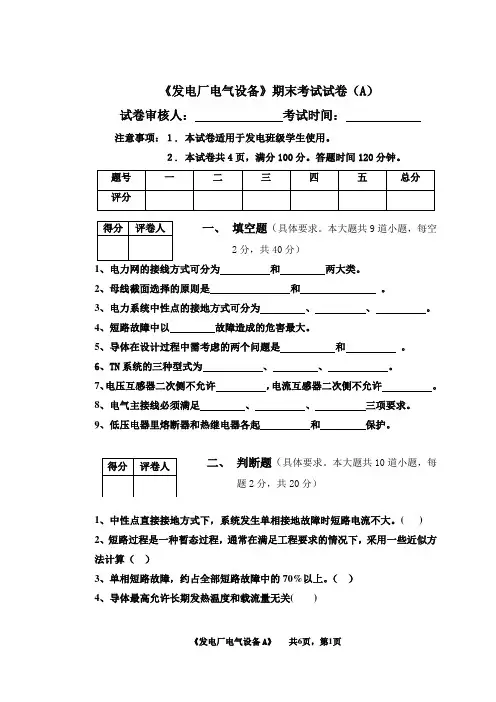

《发电厂电气设备》期末考试试卷（A）试卷审核人：考试时间：注意事项：１. 本试卷适用于发电班级学生使用。

２. 本试卷共4页，满分100分。

答题时间120分钟。

一、填空题（具体要求。

本大题共9道小题，每空2分，共40分）1、电力网的接线方式可分为和两大类。

2、母线截面选择的原则是和。

3、电力系统中性点的接地方式可分为、、。

4、短路故障中以故障造成的危害最大。

5、导体在设计过程中需考虑的两个问题是和。

6、TN系统的三种型式为、、。

7、电压互感器二次侧不允许，电流互感器二次侧不允许。

8、电气主接线必须满足、、三项要求。

9、低压电器里熔断器和热继电器各起和保护。

二、判断题（具体要求。

本大题共10道小题，每题2分，共20分）1、中性点直接接地方式下，系统发生单相接地故障时短路电流不大。

( )2、短路过程是一种暂态过程，通常在满足工程要求的情况下，采用一些近似方法计算（）3、单相短路故障，约占全部短路故障中的70%以上。

（）4、导体最高允许长期发热温度和载流量无关( )5、电弧的形成依赖于强电场发射和碰撞游离。

( )6、隔离开关能断开正常负荷电流，但不能断开短路电流。

( )7、对于直击雷，发电厂和变电站通常采用避雷针和避雷线保护。

( )8、断路器两侧隔离开关在通断操作时无先后顺序( )9、避雷器实际是一个放电器，一端接一相带电导体，另一端接地。

（）10．母线电压太高，突出问题是电晕问题。

（）三、名词解释（具体要求。

本大题共4道小题，Array每题5分，共20分）1、电气主系统2、保护接零3、二次设备4、高压断路器四、解答题（具体要求。

本大题共2道小题，第1 Array题15分，第2小题5分，共20分）1、解答以下问题（1）画出两个电源进线，四个引出线的单母线带旁路接线的电气主接线图（10分）（2）如欲检修某一回出线L的断路器QF，写出基本操作步骤（5分）2、画出桥式接线中的内桥式接线（5分）《发电厂电气设备》期末考试试卷答案（A卷）命题：审核：考试时间：说明： 1. 用于发电班级使用。

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。

《发电厂电气部分》练习题及答案一、填空题1、按照获得能源的方法不同，能源分为一次能源、二次能源。

2、按照被利用程度不同，能源分为常规能源、新能源。

3、按照能否再生，能源分为可再生能源、非再生能源。

4、电能是二次（一次/二次）能源。

5、发电厂是将各种一次能源转变成电能的工厂。

6、火电厂能量的转换过程：燃料的化学能→热能→机械能→电能。

7、水力发电厂的能量转换过程：把水的位能和动能转换成电能的工厂。

8、电气一次设备是指直接生产、转换和分配电能的一次设备。

9、电气二次设备是指：对一次设备进行监察、测量、控制、保护、调节的设备。

10、电气主接线是指由电气设备通过连接线，按其功能要求组成接受和分配电能的电路。

二、问答题1、电能的特点是什么？答：（1）便于大规模生产和远距离输送（2）方便转换与易于控制（3）损耗小（4）效率高（5）无气体和噪声污染2、按照发电厂装机容量不同，发电厂可以分为哪几类？答：①小容量发电厂：指装机容量在100MW范围内的发电厂②中容发电厂：指装机容量在100-250MW范围内下的发电厂③大中容量发电厂：指装机容量在250-1000MW范围内的发电厂④大容量发电厂：指装机容量在1000MW及其以上的发电厂3、火电厂的特点答：(1)布局灵活，装机容量的大小可按需要决定。

(2)一次性建造投资少，仅为同容量水电厂的一半左右。

(3)火电厂耗煤量大，其单位电量发电成本比水电厂要高出3～4倍。

(4)火电厂动力设备繁多，发电机组控制操作复杂。

(5)大型发电机组由停机到开机并带满负荷需要几小时到十几小时乃至几十小时，并附加耗用大量燃料。

(6)火电厂担负急剧升降的负荷时，必须付出附加燃料消耗的代价。

(7)从经济性和供电可靠性考虑，火电厂应当尽可能担负较均匀的负荷。

(8)火电厂对空气和环境的污染大。

4、水电厂的特点答： (1)可综合利用水能资源；(2)发电成本低、效率高；(3)运行灵活；(4)水能可储蓄和调节；(5)不污染环境；(6)建设投资较大，工期较长；(7)建设和生产都受到河流的地形、水量及季节气象条件限制；(8)由于水库的兴建，淹没土地，移民搬迁，给农业生产带来一些不利，还可能在一定程度破坏自然界的生态平衡。

发电⼚电⽓部分试卷汇总及答案（全）⼀、单项选择题1．根据对电⽓主接线的基本要求，设计电⽓主接线时⾸先要考虑( )A．采⽤有母线的接线形式B．采⽤⽆母线的接线形式C．尽量降低投资、少占耕地D．保证必要的可靠性和电能质量要求2.电压互感器的⼀次额定电压应等于( )A. 100或100/3伏B. 1003或×1003伏C. 所在电⽹的额定电压D. 100或2×100伏3.输电线路送电的正确操作顺序为( )A.先合母线隔离开关，再合断路器，最后合线路隔离开关B.先合断路器，再合母线隔离开关，最后合线路隔离开关C.先合母线隔离开关，再合线路隔离开关，最后合断路器D.先合线路隔离开关，再合母线隔离开关，最后合断路器4.线路隔离开关的线路侧，通常装有接地闸⼑开关，其主要作⽤是当线路停电之后，合⼊接地⼑闸，将它作为( )使⽤。

A.防雷接地 B.保护接地C.⼯作接地D.三相短路接地线5.在110kV及以上的配电装置中，下述哪种条件下可采⽤多⾓形接线?( )A.出线不多且发展规模不明确B.出线不多但发展规模明确C.出线多但发展规模不明确D.出线多且发展规模明确6三相导体短路的最⼤电动⼒不受( )影响。

A.跨距B.长期允许电流C.相间距离D.三相短路时的冲击电流7.装设分段电抗器的作⽤是( )A.限制母线回路中的短路电流B.改善母线的电压质量C.吸收多余的⽆功功率D.改进⽤户的功率因数8.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。

A.弧隙恢复电压<弧隙击穿电压B.弧隙恢复电压=弧隙击穿电压C.弧隙恢复电压>弧隙击穿电压D.减少碰撞游离和热游离9.对⼚⽤I类负荷的供电⽅式是( )A.⼀般由⼀个电源供电B.应由两个独⽴电源供电，备⽤电源采⽤⼿动切换⽅式投⼊C.应由两个独⽴电源供电，⼀个电源消失后，另⼀个电源要⽴即⾃动投⼊D.在全⼚停电时需要继续供电10硬铝母线的短路时发热允许温度是( )℃。

2023发电厂电气设备模拟考试题库含答案一、判断题答题要求：判断下列说法是否正确。

1（1.0分）避雷针加设在配电装置构架上时，避雷针与主接地网的地下连接点到变压器接地线与主接地网的地下连接点之间的距离不得小于30m o•A）正确•B）错误2（1.0分）降低杆塔接地电阻是提高线路耐雷水平防止反击的有效措施。

•A）正确•B）错误3（1.0分）空气的湿度增大时，沿面闪络电压提高。

•A）正确•B）错误4（1.0分）电气设备的绝缘受潮后易发生电击穿。

•A）正确•B）错误5（1.0分）输电线路上的感应雷过电压极性与雷电流极性相同。

•A）正确•B）错误二、单选题答题要求：每题只有一个正确的选项。

6（2.0分）不产生游离作用的形式是（）。

•A）碰撞•B）加热•D）附着7（2.0分）雷击杆塔引起的线路绝缘闪络称为（）。

•A）击穿•B）反击•C）直击•D）绕击8（2.0分）静电电压表可以测量交流电压的（）。

•A）峰值•B）有效值•C）各次谐波值•D）平均值9（2.0分）试品绝缘电阻的测量值获取需加压（）。

•A）15s•B）30s•C）45s•D）60s10（2.0分）随着电压频率的增加，极性介质的介电常数（）。

A）增加B）减小C）先增后减D）先减后增11（2.0分）保护旋转电机用的避雷器型号是（）。

•A）FZ型•B）FS型•C）FCD型•D）FDC型12（2.0分）电介质在受潮或受污染后，其相对介电常数将（）。

•A）变大•B）变小•C）不变•D）不确定13（2.0分）我国有关标准建议在雷暴日为40的地区，地面落雷密度取（）。

•A）0.07•B）0.09•C）0.8•D）1.214（2.0分）对夹层极化有明显影响的因素是（）。

•A）温度•B）电压性质•C）气压•D）频率15（2.0分）若固体介质被击穿的时间很短，又无明显的温升，可判断是（）。

•A）电化学击穿•B）热击穿•C）电击穿•D）各类击穿都有16（2.0分）与标准大气条件相比，当实际温度下降气压升高时，均匀电场气隙的击穿电压（）。

发电厂电气部分模拟试卷A答案第一题1.1题目描述：在发电厂电气系统中，对高电压设备进行绝缘测试是常见的检测手段。

请简要说明绝缘测试的原理，并列举至少三种常用的绝缘测试方法。

1.1答案：绝缘测试是一种用于检测高电压设备绝缘性能的测试手段。

绝缘测试的原理是利用高电压测试设备对设备的绝缘材料施加高电压，通过检测绝缘材料的电流以及漏电流来评价绝缘的质量。

常用的绝缘测试方法包括：1.直流高电压法：利用直流高电压对绝缘材料进行测试，一般常用的工作电压为500V、1000V或5000V。

通过测量绝缘材料上的电流来评价其绝缘质量。

2.交流高电压法：利用交流高电压对绝缘材料进行测试，一般常用的频率为50Hz。

通过测量绝缘材料上的电流来评价其绝缘质量，同时还可以通过测量相位差来判断绝缘材料中是否存在液体。

3.局部放电测试法：利用局部放电检测仪对绝缘材料进行测试，通过检测绝缘材料中的局部放电来评价其绝缘质量。

局部放电是指绝缘材料中的局部区域出现电弧或击穿现象，通常在高压下发生。

第二题2.1题目描述：发电厂电气系统中常使用的变压器为三相变压器，请简要说明三相变压器的基本原理。

2.1答案：三相变压器是发电厂电气系统中常见的电力传输设备，基本原理如下：三相变压器是由绕组和铁芯两部分组成的。

绕组分为高压绕组和低压绕组，绕组上通过电流产生的磁场会产生感应电动势，从而达到变压的效果。

铁芯主要作用是提供一个磁路，使磁场尽可能地通过绕组。

在正常运行状态下，高压绕组绕接在高压侧，低压绕组绕接在低压侧。

当高压侧施加电压时，电流会通过高压绕组，并在铁芯中产生磁力线。

由于铁芯的连续性，磁力线会通过低压绕组并产生感应电动势，从而使低压侧产生电压。

根据能量守恒定律，高压与低压之间的电压比等于高压绕组与低压绕组的匝比。

因此，通过改变绕组的匝比就能够实现电压的升降。

在实际应用中，三相变压器有很多种类，包括干式变压器、油浸式变压器等。

它们的基本原理相同，但是应用环境和效率有所不同。

发电厂电气部分模拟考试一试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量变换过程是化学能――热能――机械能――电能电流互感器正常运转时二次侧不一样意开路。

导体热量的耗散有对流辐射导热、三种形式。

按输出能源分,火电厂分为热电厂和凝汽式电厂。

在进行矩形硬导体的动稳固校验时，当每相为单条矩形时，工程计算目的是已知资料同意应力确立绝缘子最大同意跨距；当每相为多条矩形时，工程计算目的是已知资料应力和绝缘子跨距确立最大同意衬垫跨距。

6. 依据运转状态，自启动可分为失压自启动空载自启动. 带负荷自启动三类。

发电厂的厂用电备用方式，采纳暗备用方式与明备用方式对比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的独一目的是不断电检修出线断路器。

9．厂用供电电源包含工作电源启动和备用电源事故保安电源。

二、单项选择题（每题 2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

所以,母线起到聚集和分派电能的作用。

当前生界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__开水堆__核电厂。

往常把__生产___、_输送__、_分派__、__转变____和_使用电能__的设备，称为一次设备。

4 .隔走开关的作用是隔绝电压、倒闸操作和分合小电流。

5.“F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被宽泛用于200～600MW大型火电机组的厂用6kV高压系统。

6 .依据部署的型式，屋内配电装置往常能够分为单层式、、二层式和三层式三种型式。

9.当额定电压为110kV及以上时，电压互感器一次绕组与隔走开关之间不安装高压熔10.断器。

这时，假如电压互感器高压侧发生短路故障，则由母线的继电保护装置11.动作切断高压系统的电源。

12.有汇流母线的接线形式可归纳地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
