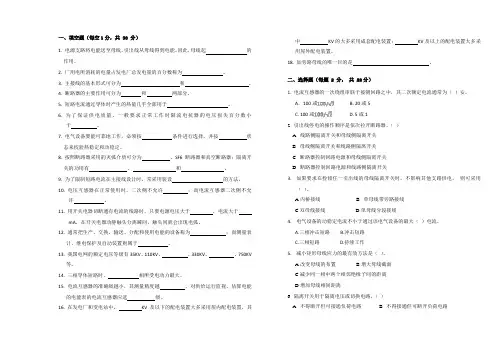

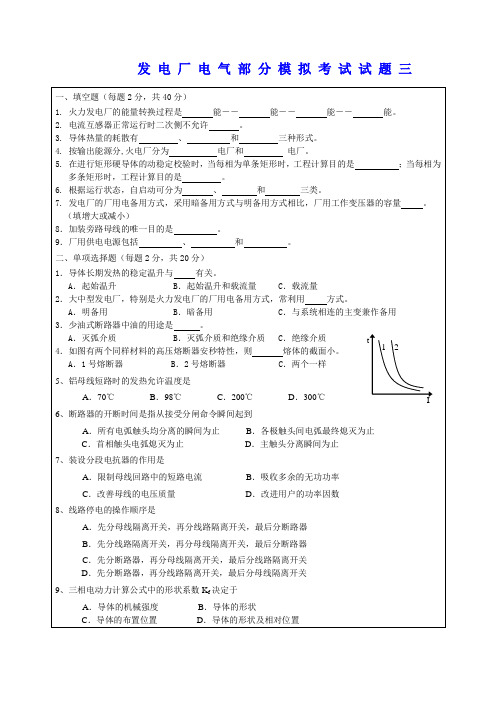

发电厂电气部分模拟考试试题

一、填空题（每空1分，共 30 分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此，母线起的作用。

2. 厂用电所消耗的电量占发电厂总发电量的百分数称为。

3. 主接线的基本形式可分为和。

4. 断路器的主要作用可分为和两部分。

5. 短路电流通过导体时产生的热量几乎全部用于。

6. 为了保证供电质量，一般要求正常工作时限流电抗器的电压损失百分数小于。

7. 电气设备要能可靠地工作，必须按条件进行选择，并按状态来校验热稳定和动稳定。

8. 按照断路器采用的灭弧介质可分为、SF6断路器和真空断路器；隔离开关的功用有、和。

9. 为了限制短路电流在主接线设计时，常采用装设的方法。

10. 电压互感器在正常使用时，二次侧不允许；而电流互感器二次侧不允许。

11. 用开关电器切断通有电流的线路时，只要电源电压大于，电流大于mA，在开关电器动静触头分离瞬间，触头间就会出现电弧。

12. 通常把生产、交换、输送、分配和使用电能的设备称为；而测量表计、继电保护及自动装置则属于。

13. 我国电网的额定电压等级有35KV、110KV、、330KV、、750KV等。

14. 三相导体短路时，相所受电动力最大。

15. 电流互感器的准确级越小，其测量精度越，对供给运行监视、估算电能的电能表的电流互感器应选级。

16. 在发电厂和变电站中，KV及以下的配电装置大多采用屋内配电装置，其中KV的大多采用成套配电装置；KV及以上的配电装置大多采用屋外配电装置。

18. 加旁路母线的唯一目的是。

二、选择题（每题 2 分，共 22分）1. 电流互感器的一次绕组串联于被测回路之中，其二次额定电流通常为（）安。

A．100或 B. 20或5C. 100或D. 5或12. 引出线停电的操作顺序是依次拉开断路器、（）A. 线路侧隔离开关和母线侧隔离开关B. 母线侧隔离开关和线路侧隔离开关C. 断路器控制回路电源和母线侧隔离开关D. 断路器控制回路电源和线路侧隔离开关3.如果要求在检修任一引出线的母线隔离开关时，不影响其他支路供电，则可采用（）。

发电厂电气部分模拟考试试题三发电厂电气部分模拟考试试题三答案一、填空题（每空2分，共40分）1. 化学能热能机械能电能2. 开路3. 对流辐射导热4. 热凝汽式（无顺序）5. 已知材料允许应力确定绝缘子最大允许跨距已知材料应力和绝缘子跨距确定最大允许衬垫跨距6. 失压自启动空载自启动带负荷自启动7. 增大8．不停电检修出线断路器9．工作电源启动和备用电源事故保安电源二．选择题（每题2分，共20分）1.C2.A3.A4.A5.C6.B7.A8.D9.D 10.C发电厂电气部分模拟考试试题二发电厂电气部分模拟考试试题二答案一、填空题（每空2分，共40分）1. 发电厂变电站输电线路用户2. 经济电流密度长期发热运行电流3. 按炉分段单母线分段4. B271073.1sh i a L ⋅⋅⨯-5. 已知材料允许应力确定绝缘子最大允许跨距 已知材料应力和绝缘子跨距确定最大允许衬垫跨距6. 弧隙电压恢复强度 弧隙介质恢复强度 弧隙介质恢复强度>弧隙电压恢复强度7. 减小8．不停电检修出线断路器9．工作电源 启动和备用电源 事故保安电源 二、问答题（每题5分） 1. 课本p96-p97 2. 课本p513. 百分电抗是以电抗器自身额定值为基准值的标么值乘以100。

即：%100 3/%⨯=NN L L I U X X ，所以电抗器电抗的有名值为：N NL L I U X X 3%⋅=。

由此公式，则：第二台NKL-10-300-5的96.2250.331051=⨯⋅=L X ；第一台NKL-10-500-3的641.430.531031=⨯⋅=L X ，因此，第二台电抗器的限流效果好。

三、按要求完成下面各题（共45分）1、双母线带旁路母联兼作旁路 双母线分段 内桥2、5000/104G SN -3、122501525010%46.8720.8T T S S MVA ⨯--⨯⨯⎧⎫===⎨⎬⨯⎩⎭ MVA S T 5.628.0503=⎭⎬⎫⎩⎨⎧=4、■ 1 0.37 0.57■ )(13.782/32cm bh = )(13.782/32cm bh =■ )(08.26/32cm h b =)(08.26/32cm h b = ■ ①A I I GN36088.0105.103105005.105.136max =⎭⎬⎫⎩⎨⎧⨯⨯⨯⨯⋅==发 电厂 电 气 部 分 模 拟 考 试 试 题 一一、填空题（每空2分，共40分）1. 导体的热稳定是指 。

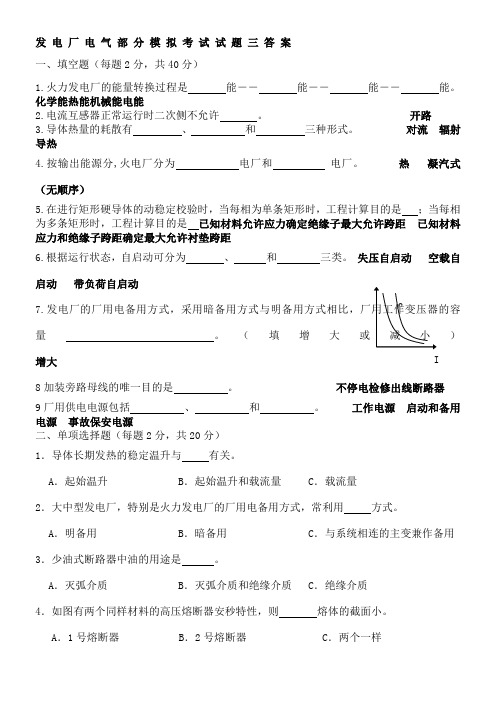

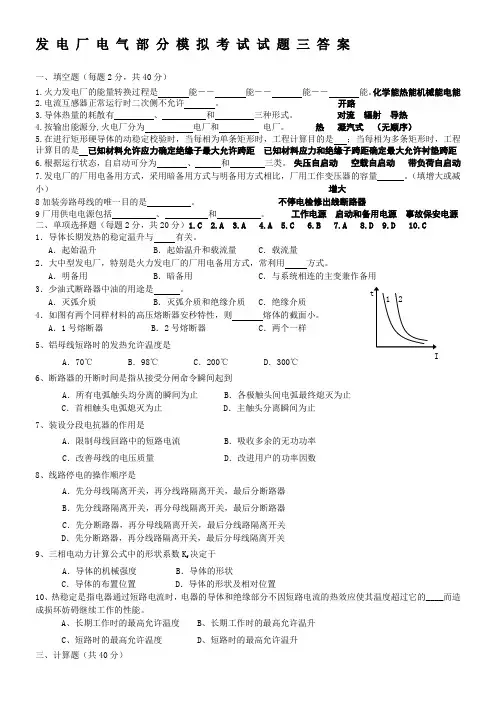

发 电 厂 电 气 部 分 模 拟 考 试 试 题 三 答 案一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是 能―― 能―― 能―― 能。

化学能热能机械能电能2.电流互感器正常运行时二次侧不允许 。

开路3.导体热量的耗散有 、 和 三种形式。

对流 辐射 导热4.按输出能源分,火电厂分为 电厂和 电厂。

热 凝汽式 （无顺序）5.在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是 ；当每相为多条矩形时，工程计算目的是 已知材料允许应力确定绝缘子最大允许跨距 已知材料应力和绝缘子跨距确定最大允许衬垫跨距6.根据运行状态，自启动可分为 、 和 三类。

失压自启动 空载自启动 带负荷自启动7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量 。

（填增大或减小） 增大8加装旁路母线的唯一目的是 。

不停电检修出线断路器9厂用供电电源包括 、 和 。

工作电源 启动和备用电源 事故保安电源 二、单项选择题（每题2分，共20分）1.C 2.A 3.A 4.A 5.C 6.B 7.A 8.D 9.D 10.C 1．导体长期发热的稳定温升与 有关。

A ．起始温升B ．起始温升和载流量C ．载流量2．大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用 方式。

A ．明备用B ．暗备用C ．与系统相连的主变兼作备用 3．少油式断路器中油的用途是 。

A ．灭弧介质 B ．灭弧介质和绝缘介质 C ．绝缘介质4．如图有两个同样材料的高压熔断器安秒特性，则 熔体的截面小。

A ．1号熔断器B ．2号熔断器C ．两个一样 5、铝母线短路时的发热允许温度是A ．70℃B ．98℃C ．200℃D ．300℃ 6、断路器的开断时间是指从接受分闸命令瞬间起到A ．所有电弧触头均分离的瞬间为止B ．各极触头间电弧最终熄灭为止C ．首相触头电弧熄灭为止D ．主触头分离瞬间为止 7、装设分段电抗器的作用是A ．限制母线回路中的短路电流B ．吸收多余的无功功率C ．改善母线的电压质量D ．改进用户的功率因数8、线路停电的操作顺序是A ．先分母线隔离开关，再分线路隔离开关，最后分断路器B ．先分线路隔离开关，再分母线隔离开关，最后分断路器C ．先分断路器，再分母线隔离开关，最后分线路隔离开关D ．先分断路器，再分线路隔离开关，最后分母线隔离开关9、三相电动力计算公式中的形状系数K f 决定于A ．导体的机械强度B ．导体的形状C ．导体的布置位置D ．导体的形状及相对位置 10、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的____而造成损坏妨碍继续工作的性能。

发电厂电气部分模拟考试试题一、选择题1. 以下哪项不是电力系统中的负荷类型？A. 阻性负荷B. 电感性负荷C. 电容性负荷D. 电阻性负荷2. 电力系统中，下列哪项设备可以实现电能的变压变换？A. 发电机B. 变压器C. 联络开关D. 电容器3. 发生电力故障时，以下哪种保护装置可以迅速切断电路，以保护设备和人身安全？A. 悬垂式熔断器B. 电力综合保护装置C. 隔离开关D. 自动重合闸4. 在电力系统中，下列哪项不是典型的导线材料？A. 铜B. 铝C. 铁D. 光纤5. 电力系统中，下列哪项措施可以有效地提高能源利用效率？A. 增加电压等级B. 增加电阻损耗C. 降低电流密度D. 增加电抗损耗二、填空题1. 一台额定电压为380V，额定功率为100kVA的变压器，若输入侧电压为380V，输出侧电压为220V，变压器的变比为______。

2. 一组灯具总功率为500W，电源电压为220V，若要将灯具并联接入电源，每个灯具的电流为______。

3. 峰值为10A的正弦交流电流经过整流电路后，峰值直流电流为______。

4. 一台电动机的额定功率为10kW，额定电压为380V，额定电流为20A，该电动机的功率因数为______。

三、简答题1. 请简要介绍电力系统的组成及其各部分的功能。

2. 请解释电力负荷的分类及其对电力系统的影响。

3. 请简述电能传输的两种基本方式。

4. 请简要介绍电阻、电容和电感的基本特性及其在电路中的应用。

四、计算题1. 一台三相感应电动机额定功率为50kW，额定电压为380V，额定功率因数为0.8，其额定电流为多少？2. 一台电压为220V的电动机，额定功率为2kW，额定电流为10A，该电动机的功率因数为0.9，求该电动机的额定功率因数角。

3. 一台三相感应电动机的额定功率为20kW，额定电压为380V，额定功率因数为0.9，该电动机的额定电流为多少？五、应用题某电力公司的发电厂电力系统中，一台发电机的额定功率为50MW，额定电压为15kV，额定电流为1800A。

完整版)发电厂电气部分模拟考试试题和答案(全)发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是化学能转化为热能，再转化为机械能，最终转化为电能。

2.电流互感器正常运行时二次侧不允许开路。

3.导体热量的耗散有对流、辐射、导热三种形式。

4.按输出能源分，XXX分为热电厂和凝汽式电厂。

5.进行矩形硬导体的动稳定校验时，每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6.根据运行状态，自启动可分为失压自启动、空载自启动和带负荷自启动三类。

7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大）8.加装旁路母线的唯一目的是不停电检修出线断路器。

9.厂用供电电源包括工作电源、启动和备用电源、事故保安电源。

二、单项选择题（每题2分，共20分）1.电源支路将电能送至母线，引出线从母线得到电能。

因此，母线起到汇集和分配电能的作用。

2.目前世界上使用最多的核电厂是XXX，即压水堆核电厂和沸水堆核电厂。

3.通常把生产、输送、分配、转化和使用电能的设备，称为一次设备。

4.隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5.“F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6.根据布置的型式，屋内配电装置通常可以分为单层式、二层式和三层式三种型式。

7.当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8.有汇流母线的接线形式可概括地分为单母线和双母线两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线。

9.防电气误操作事故的“五防”是指防止误拉合隔离开关、带接地线合闸、误拉合断路器、带电合接地开关和误入带电间隔。

发 电 厂 电 气 部 分 模 拟 考 试 试 题 三 答 案一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是 能―― 能―― 能―― 能。

化学能热能机械能电能2.电流互感器正常运行时二次侧不允许 。

开路3.导体热量的耗散有 、 和 三种形式。

对流 辐射 导热4.按输出能源分,火电厂分为 电厂和 电厂。

热 凝汽式 （无顺序）5.在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是 ；当每相为多条矩形时，工程计算目的是 已知材料允许应力确定绝缘子最大允许跨距 已知材料应力和绝缘子跨距确定最大允许衬垫跨距6.根据运行状态，自启动可分为 、 和 三类。

失压自启动 空载自启动 带负荷自启动7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量 。

（填增大或减小） 增大8加装旁路母线的唯一目的是 。

不停电检修出线断路器9厂用供电电源包括 、 和 。

工作电源 启动和备用电源 事故保安电源 二、单项选择题（每题2分，共20分）1.C 2.A 3.A 4.A 5.C 6.B 7.A 8.D 9.D 10.C 1．导体长期发热的稳定温升与 有关。

A ．起始温升B ．起始温升和载流量C ．载流量2．大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用 方式。

A ．明备用B ．暗备用C ．与系统相连的主变兼作备用 3．少油式断路器中油的用途是 。

A ．灭弧介质 B ．灭弧介质和绝缘介质 C ．绝缘介质4．如图有两个同样材料的高压熔断器安秒特性，则 熔体的截面小。

A ．1号熔断器B ．2号熔断器C ．两个一样 5、铝母线短路时的发热允许温度是A ．70℃B ．98℃C ．200℃D ．300℃ 6、断路器的开断时间是指从接受分闸命令瞬间起到A ．所有电弧触头均分离的瞬间为止B ．各极触头间电弧最终熄灭为止C ．首相触头电弧熄灭为止D ．主触头分离瞬间为止 7、装设分段电抗器的作用是A ．限制母线回路中的短路电流B ．吸收多余的无功功率C ．改善母线的电压质量D ．改进用户的功率因数8、线路停电的操作顺序是A ．先分母线隔离开关，再分线路隔离开关，最后分断路器B ．先分线路隔离开关，再分母线隔离开关，最后分断路器C ．先分断路器，再分母线隔离开关，最后分线路隔离开关D ．先分断路器，再分线路隔离开关，最后分母线隔离开关9、三相电动力计算公式中的形状系数K f 决定于A ．导体的机械强度B ．导体的形状C ．导体的布置位置D ．导体的形状及相对位置 10、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的____而造成损坏妨碍继续工作的性能。

发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。

3. 导体热量的耗散有对流辐射导热、三种形式。

4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。

5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。

6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。

7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。

（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。

9．厂用供电电源包括工作电源启动和备用电源事故保安电源。

二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到汇集和分配电能的作用。

2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。

3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。

4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
