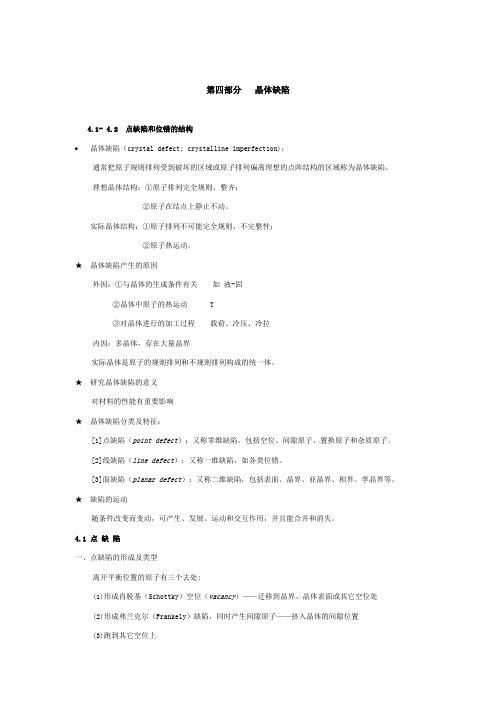

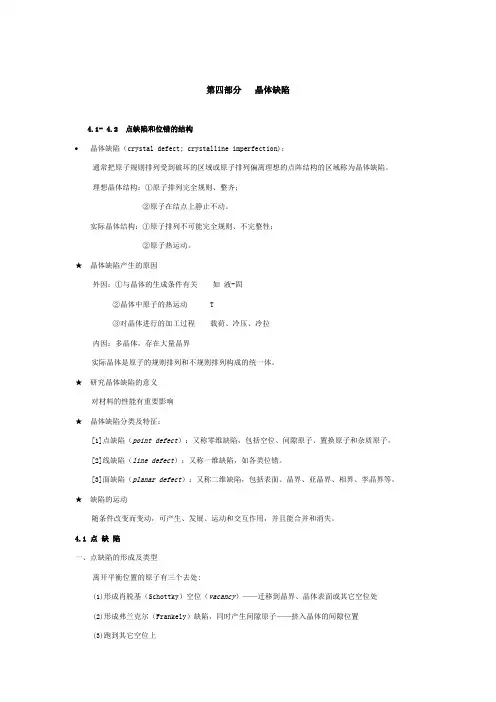

第四部分晶体缺陷4.1- 4.2 点缺陷和位错的结构晶体缺陷（crystal defect; crystalline imperfection)：通常把原子规则排列受到破坏的区域或原子排列偏离理想的点阵结构的区域称为晶体缺陷。

理想晶体结构：①原子排列完全规则、整齐；②原子在结点上静止不动。

实际晶体结构：①原子排列不可能完全规则、不完整性；②原子热运动。

★晶体缺陷产生的原因外因：①与晶体的生成条件有关如液-固②晶体中原子的热运动 T③对晶体进行的加工过程载荷、冷压、冷拉内因：多晶体，存在大量晶界实际晶体是原子的规则排列和不规则排列构成的统一体。

★研究晶体缺陷的意义对材料的性能有重要影响★晶体缺陷分类及特征：[1]点缺陷（point defect）：又称零维缺陷，包括空位、间隙原子、置换原子和杂质原子。

[2]线缺陷（line defect）：又称一维缺陷，如各类位错。

[3]面缺陷（planar defect）：又称二维缺陷，包括表面、晶界、亚晶界、相界、孪晶界等。

★缺陷的运动随条件改变而变动，可产生、发展、运动和交互作用，并且能合并和消失。

4.1 点缺陷一、点缺陷的形成及类型离开平衡位置的原子有三个去处:(1)形成肖脱基（Schottky）空位（vacancy）——迁移到晶界、晶体表面或其它空位处(2)形成弗兰克尔（Frankely）缺陷，同时产生间隙原子——挤入晶体的间隙位置(3)跑到其它空位上点缺陷的类型：（1）空位（2）间隙原子（异类）（interstital atom）：（3）自间隙原子(同类) （self- interstital atom ）（4）外来杂质原子：（5）置换原子(substitutional atom) ：二、点缺陷的平衡浓度∙空位形成能(vacancy formation energy):点缺陷的平衡浓度(equilibrium consistence)：经热力学推导：Ce = n/N = exp[-（Ev-T△Sf）/Kt]= Aexp（－Ev/kT）Ce与T、Ev之间呈指数关系。

第4章 晶体缺陷

第4章 晶体缺陷

刃位错的滑移
螺位错的滑移
刃、螺型位错的滑移特点
特征差异：
切应力方向不同 刃型：F⊥l；螺型：F∥l
位错运动方向与晶体滑移方向关系 刃型：运动方向与滑移 方向一致；螺型：运动方向与滑移方向垂直。 统一之处： 两者的滑移情况均与各自的b一致。
b) 位错环（混合型位错）的滑移
A、B处为刃型位错，C、D处为螺型位错，其余各处为 混合型位错。 位错环可以沿法线方向向外扩张而离开晶体；也可以反 向缩小而消失。
透射电镜下观察到的位错线
第三节 位错的能量及交互作用
位错线周围的原子偏离平衡位置，处于较高的能量状 态，高出的这部分能量称为位错的应变能（位错能）
一、位错的应变能
位错的应变能可分为：位错中心畸变能Ec和位错应 力场引起的弹性应变能Ee。 Ec：位错中心点阵畸变较大，需借助点阵模型直接考虑晶体
结构和原子间的相互作用，其能量约为总应变能的1/10～ 1/15，常予以忽略。
和间隙原子的“间隙-空位”对。
Frenkel defect
化合物离子晶体中的两种点缺陷 金属晶体：弗兰克尔缺陷比肖脱基缺陷少得多 离子晶体：结构配位数低-弗兰克尔缺陷较常见
结构配位数高-肖脱基缺陷较重要
间隙原子
定义：晶体中的原子进入晶格的间隙位置而形成 的缺陷。
Interstitial defect

b 2 r
Gb 2 r
b 2 r dr L L Gb
位错线
半原子面
刃型位错的特点
滑移面
a、属于线型位错，但在晶体中为狭长的管道畸变区；
b、是晶体中滑移区与未滑移区的分界线，不一定是 直线，也可以是折线或曲线； c、不能中断于晶体内部

第四章 固体物理-晶体缺陷

第四章 固体物理-晶体缺陷

点缺陷
• Frenkel 缺陷 、Schottky缺陷、填隙原子缺陷 成对出现 只有空位 只有填隙原子
线缺陷
刃位错：刃位错的构成象似一把刀劈柴似的，把半个原子面夹到完整晶体中，这半 个面似刀刃，因而得名。它的特点是：原子只在刃部的一排原子是错排的，位错线 垂直于滑移方向。
F H A’
b
刃位错
A
B
有N个原子的体系，如果有n1个空位，每个原子旁有 空位的几率为n1/N，因此因空位引起的单位时间内的 原子迁移几率为（扩散率）：q = n1q’/N。将（4.6） 和（4.4）代入有：
q n 01e
（u1 E1 ） / kT
（ 4.15 ）
将（4.15）代入（4.9）有：
1 2 （u1 E1 ） / kT D1 n 01e 6 即 D1 D01e Q1 / kT
（ 4.16 ） （ 4.17 ）
1 2 D01 n 01， Q1 N （ ）， A u1 E1 6 N A为阿弗加德罗常数，和 （ 4.6 ）所示经验公式符合
二、填隙原子机制
当原子由正常位置进入间隙位置之后，可以比较容易在 两个间隙中发生移动，从而产生扩散。
从正常位置跳入间隙位置的所需能量为u2，跳入几率为：
B’
E
螺位错：当晶体中存在螺位错时，原来的一组晶面就象变成似单个晶面组成的螺旋阶梯 。它的特点是：原子只在靠近阶梯的部分排错一列原子，位错线和位移方向平行。
A’
螺位错
A B
A’
b
A’
B
A
C
面位错 晶界和堆垛层错
§4.2 热缺陷数目的统计方法
热缺陷是处在不断产生、不断运动和不断复合的热运动 平衡过程中。

《材料科学基础》课件之第四章----04晶体缺陷

《材料科学基础》课件之第四章----04晶体缺陷

41
刃位错：插入半原子面，位错上方，原子间距变小， 产生压应变，下方原子间距变大，拉应变。过渡处 切应变，滑移面处有最大切应力，正应力为0。x NhomakorabeaGb
2 (1 )
y(3x2 (x2
y2) y2 )2
y
Gb
2 (1
)
y(x2 y2) (x2 y2)2
z ( x y )
x
xy
Gb
2 (1 )
21
刃位错b与位错线 垂直
螺位错b与位错线 平行
bb
l
l
正
负
b
b
右旋
左旋
任意一根位错线上各点b相同，同一位错只有一个b。
有大小的晶向指数表示
b a [uvw] 模 n
b a u2 v2 w2 n
22
Burgers矢量合成与分解：如果几条位错线在晶体内
部相交（交点称为节点），则指向节点的各位错的伯氏矢量 之和，必然等于离开节点的各位错的伯氏矢量之和 。
不可能中断于晶体内部（表面露头，终止与 晶界和相界，与其他位错相交，位错环）
半原子面及周围区域统称为位错
18
2. 螺位错
晶体在大于屈服值的切应力作用下，以某晶面为滑移面发生滑移。由于位错线周围 的一组原子面形成了一个连续的螺旋形坡面，故称为螺位错。
几何特征：位错线与原子滑移方向相平行；位错线周围原子的配置是螺旋状的。
d
34
六、位错应变能
位错原子偏移正常位置，产生畸变应力， 处于高能量状态，但偏移量很小，晶格为弹 性应变。
位错心部应变较大，超出弹性范围， 但这部分能量所占比例较小， <10%，可以近似忽略。
35
1. 理论基础：连续弹性介质模型

晶体的缺陷

晶体的缺陷
第四章 晶体的缺陷
原子绝对严格按晶格的周期性排列的晶体是不存 在的，实际晶体中或多或少都存在缺陷，至少晶 体不可能是无穷大的。晶体缺陷按几何形态划分 为点缺陷、线缺陷和面缺陷。
点缺陷是原子热运动造成的，在平衡时，这些热 缺陷的数目是一定的。缺陷的扩散不仅受到晶格 周期性的约束，还会发生复合现象。杂质原子的 扩散系数比晶体原子自扩散系数大。离子沿外电 场方向的扩散便构成了离子导电。
-e
Na＋ Cl－ Na＋
用X射线或 射线辐照、用中子或电子轰击晶体。
色心是指晶体中存在的能对特定波长的光产生吸 收的点缺陷。在特定的条件下，很多材料中都可 观察到色心。容易产生色心的材料有碱金属卤化 物、碱土金属氟化物和部分金属氧化物。色心可 以在电离辐射的照射下产生，也可以在一定的氧 化或还原性气氛中加热晶体得到，还可以用电化 学方法产生出一些特定的色心。最常见并研究的 最充分的是碱金属或碱土金属卤化物中的F色心， F色心是俘获了电子的负离子空位。正离子空位 缺陷俘获空穴形成的色心称做V色心。另外，还 有其他类型的色心，如H色心、M色心和R色心 等。BaFBr：Eu中的F色心有F（F）和F（Br） 两种，分别对应于材料中俘获了电子的两种阴离 子空位。
替位式杂质在晶体中的溶解度也决定于原子的 几何尺寸和化学因素。如果杂质和基质具有相近的 原子尺寸和电负性，可以有较大的溶解度。但也只有 在二者化学性质相近的情况下，才能得到高的固溶 度。 元素半导体、氧化物及化合物半导体晶体中的 替位式杂质，通常引起并存的电子缺陷，从而明显 的改变材料的导电性。例如：Si晶体中含有As5+时， 由于金刚石四面体键仅需4个电子，所以每个As多 了一个电子；如果Si晶体中含有三价原子时，由于 共价键中缺少一个电子而形成电子空位即空穴，这 种掺杂的Si晶体都因杂质原子的存在而是电导率有 很大提高。

第四章 晶体中的点缺陷和面缺陷

第四章 晶体中的点缺陷和面缺陷
热平衡态点缺陷：纯净和严格化学配比的晶体中，由于体系能量涨落而形
成的，浓度大小取决于温度和缺陷形成能。
非平衡态点缺陷：通过各种手段在晶体中引入额外的点缺陷，形态和数量
完全取决于产生点缺陷的方法，不受体系温度控制。
晶体中引入非平衡态点缺陷的方法：
快速冷却 低温，形成过饱和点缺陷 （1）淬火 ：高温---------
23
P22
(a)M离子空位VM″ ；
· X离子空位VX·
· (b)M离子填隙Mi· ； ( c)M离子错位MX； X离子错位X X离子填隙Xi″ M 24
6．带电缺陷：
对于离子晶体 MX ，如果取走一个 M2+和取走一个 M原子相比，少取了二个电子。 因此，M空位必然和二个附加电子 2e′相联系，如果这二个附加电子被束缚在 M空位上，则M2+空位可写成VM″(=VM2+)； 同样，如果取走一个X2-，即相当于取走一个X原子加二个电子，则在X空位上留
16
表4-1为某些化合物的缺陷形成自由能。 目前，对缺陷形成自由能尚不能精确计算，但其大小与晶 体结构、离子极化等因素有关。
17
表2-7为由理论公式计算的缺陷浓度。由表中数据可见，随⊿Gf升高，温度降 低，缺陷浓度急剧下降。
当⊿Gf不太大，温度较高时，晶体中热缺陷的浓度可达百分之几。
18
§4-2 非热力学平衡态点缺陷
1
第四章 晶体中的点缺陷与线缺陷
理想晶体：热力学上最稳定的状态，内能最低，存在于０K。 真实晶体： 在高于 0K 的任何温度下，都或多或少地存在着对理想
晶体结构的偏离。 实际晶体结构中和理想点阵结构发生偏离的区域，就是晶体结 构缺陷。或：造成晶体点阵结构的周期势场畸变的一切因素，都称 之为晶体缺陷。 晶体结构缺陷与固体的电学性质、机械强度、扩散、烧结、化 学反应性、非化学计量化合物组成以及对材料的物理化学性能都密 切相关。只有在理解了晶体结构缺陷的基础上，才能阐明涉及到质 点迁移的速度过程。掌握晶体结构缺陷的知识是掌握材料科学的基 础。

第四章晶体缺陷


空位形成引起点阵畸变，亦会割断键力，故空位形成需能量， 空位形成能（ΔEV）为形成一个空位所需能量。
点缺陷是热力学稳定的缺陷： 点缺陷与线、面缺陷的区别 之一是后者为热力学不稳定的缺陷 。在一定温度下，晶体中
有一定平衡数量的空位和间隙原子，其数量可近似算出。
设自由能G=H－TS H为焓，S为系统熵（包括振动熵SV和排列熵SC） 空位的引入，一方面由于弹性畸变使晶体内能增加； 另一方面又使晶体中混乱度增加，使熵增加。而熵 的变化包括两部分： ① 空位改变它周围原子的振动频率引起振动熵，SV ② 空位在晶体点阵中的排列可有许多不同的几何 组态，使排列熵SC增加。
一些能量较大的质点 离开平衡位置后，进 入到间隙位置，形成间隙质点，而在原来位置上 形成空位
（2）肖特基空位： 如果正常格点上的 质点，在热起伏过程中 获得能量离开平衡位置迁移到晶体的表面，而在晶体
内部正常格点上留下空位
材料科学基础
2 间隙原子 原子或离子进入晶体中正常结点之间的间隙位置， 成为填隙原子（或离子）或间隙原子（或离子）。 从成分上看，填隙质点可以是晶体自身的质点，
Example 6.1 SOLUTION The lattice parameter of FCC copper is 0.36151 nm. The basis is 1, therefore, the number of copper atoms, or lattice points, per cm3 is:
Example 4.1 The Effect of Temperature on Vacancy Concentrations
Calculate the concentration of vacancies in copper at room temperature (25oC). What temperature will be needed to heat treat copper such that the concentration of vacancies produced will be 1000 times more than the equilibrium concentration of vacancies at room temperature? Assume that 20,000 cal are required to produce a mole of vacancies in copper.

第4章 晶体缺陷

非化学计量化合物很多为n型或p型半导体，非化学计量结构 缺陷是形成半导体的重要基础，所以这是一个很重要的缺陷。
例（如 x=T0i～O21在）还，这原是气一氛种下n形型半成导非体化。学计量化合物TiO2-X
精品文档
4．电荷缺陷 半导体材料受激发，产生电子和空穴载流子，虽未破坏原子排列的周期性，但
是由于孔穴和电子带正和负电荷，因此在它们附近形成了一个附加电场，引 起周期势场的畸变，造成了晶体的不完整性，称电荷缺陷。
精品文档
弗伦克尔（Frenker）缺陷
晶体中正常(zhèngcháng)晶格结点位置上的质点进入间隙位 置，成为间隙质点，原来的结点位置留下了空位，称之为 弗伦克尔缺陷。特点： ① 为介稳态；
② 空位与间隙质点成对出现；
③ 晶体体积不变，晶格常数不发生变化；
④ 缺陷的形成与复合（即间隙质点回到原来结点位置，使缺 陷消失）是动态平衡，在一定温度下有确定的平衡浓度；
层错破坏了晶体的周期(zhōuqī)完整性，引起能量升高，通常把产生单位面积层错所需 要的能量称为层错能。
层错能出现时仅表现在改变了原子的次近邻关系，几乎不产生点阵畸变。所以， 层错能相对于晶界能而言是比较小的。层错能越小的晶体，则层错出现的几率越大。
精品文档
双晶缺陷(quēxiàn)是指晶体双晶接触，或晶体在特定方 向发生塑性变形，变形区原子和未变形区原子在交接处 还是紧密接触（没有晶格失配），这种接触产生的面缺
会产生弹性、塑性变形。在弹 性变形范围内，外力移去，晶 体回到原始形态，当外力超过 晶体的弹性强度，晶体发生塑 性变形，外力移去，晶体不能 回到原始状体。产生了塑性变 形，导致位错产生。
（1）位错的概念
位错是沿滑移面滑移一定 距离而产生。是线性缺陷， 包括刃位错，螺旋位错和位 错环。

4. 晶体缺陷


螺型位错的滑移：在图示的晶体上施加一切应力，当应力足够大 时，有使晶体的左右部分发生上下移动的趋势。假如晶体中有一 螺型位错，显然位错在晶体中向后发生移动，移动过的区间右边 晶体向下移动一柏氏矢量。因此，①螺位错也是在外加切应力的 作用下发生运动；②位错移动的方向总是和位错线垂直；③运动 位错扫过的区域晶体的两部分发生了柏氏矢量大小的相对运动 (滑移)；④位错移过部分在表面留下部分台阶，全部移出晶体 的表面上产生柏氏矢量大小的完整台阶。这四点同刃型位错。
第二节 位错的基本概念
一．位错概念的引入
★1926年 Frank计算了理论剪切强度，与实际剪切 强度相比，相差３~４个数量级，当时无法解释， 此矛盾持续了很长时间 。
★1934年 Taylor在晶体中引入位错概念，将位错与 晶体结构、晶体的滑移联系起来解释了这种差异 。
★ 1939年 Burgers提出柏氏矢量b以表征位错的特征， 阐述了位错弹性应力场理论。
例题
Cu晶体的空位形成能uv=0.9ev/atom或 1.44*10-19J/atom材料常数A取作1,k=1.38*10-23. 计算:
1)在５００℃下，每立方米中的空位数目; 2)５００ ℃下的平衡空位浓度 。
解：首先确定1m3体积内原子Cu原子总数 （已知Cu的摩尔质量MCu=63.54g/mol,500 ℃
螺型位错
τb
晶体的局部滑移
螺型位错的原子组态
混合型位错： 晶体的局部滑移
τ∧ b
混合型位错的原子组态
线缺陷：在三维空间的一个方向上的尺寸很大(晶粒数量级)，
另外两个方向上的尺寸很小(原子尺寸大小)的晶体缺陷。其 具体形式就是晶体中的位错Dislocation
一、位错的原子模型

第四章 缺陷


混合位错：在实际晶体中可能同时产生刃错位和螺位错
┴
4.2.3 面缺陷

面缺陷的特征： 指二维尺度很大而第三维尺度
很小的缺陷。面缺陷的取向及分布与材料的断裂韧 性有关 ，如解理性。

面缺陷类型：
表面(surface) 内界面(interface)：层错、孪晶界、晶界
肖特基缺陷
弗仑克尔缺陷


（2）间隙原子：
在晶体中总是有少部分原子离开正常格点，跳到间隙 位置，形成间隙原子，或者说，间隙原子就是进入点阵间隙 中的原子。间隙原子可以是晶体中的正常原子离位产生，也 可以是外来杂质原子。

间隙原子
空位
图4-4 空位和间隙原子周围的弹性畸变
（3）杂质原子：
取代晶格中的原子，进入正常格点位置或进入间隙位置 的杂质原子。 如氧原子，在硅中主要占据间隙位置；特意掺入的B、 Al、Ga、P、As等杂质，则为替位原子，它们在硅中占据晶 格格点位置。原子半径较硅原子半径大的原子使晶格膨胀， 而原子半径比硅原子半径小的则使晶格收缩，造成晶格缺陷。
第四章 晶体缺陷
4.1 概述 4.2 晶体缺陷
第四章内容提要

1、点缺陷及点缺陷的运动：空位、间隙原子、替 位原子 2、线缺陷及位错运动：刃型位错、螺型位错、混 合型位错； 3、面缺陷：层错、表面、晶界和孪晶缺陷；
4、体缺陷：空隙与析出物。



概 述

前面章节都是就理想状态的完整晶体而 言，即晶体中所有的原子都在各自的平衡位 置，处于能量最低状态。然而在实际晶体中 原子的排列不可能这样规则和完整，而是或 多或少地存在离开理想的区域，出现不完整 性。正如我们日常生活中见到玉米棒上玉米 粒的分布。通常把这种偏离完整性的区域称 为晶体缺陷。
