7-4蜗杆传动机构的装配

★钳工工艺学(第四版)习题册【填空题】全部D第二章钳工常用量具（18）§2-1万能量具1、用来测量、检验零件及产品和的工具称为量具。

2、量具按用途和特点，可分为、和三种类型。

3、常用的万能量具有、、和等。

.4、常用游标卡尺的测量精度，按读数值分为mm和mm两种。

5、游标卡尺只适用于精度尺寸的测量和检验，不能用其测量等毛坯的尺寸。

6、1/20mm游标卡尺的尺身每小格为mm，测量精度为mm。

7、游标高度尺用来测量零件的尺寸和进行。

8、千分尺是一种量具，测量尺寸精度要比游标卡。

9、内径千分尺、深度千分尺、螺纹千分尺和公法线千分尺，分别用来测量、、和。

10、万能角度尺可用来测量工件和样板的及的量具，按其测量精度分为和两种。

11、百分表主要用来测量工件的、和误差，也可用于检验机床的或调整工件的偏差。

12、内径百分表用来测量和孔的误差。

§2-3专用量具13、量块是机械制造业中尺寸的标准，通常制成六面体，具有个工作面和个非工作面。

14、选用量块时，应尽可能选用的块数，一般情况下块数不超过块，块数越多，其越大。

15、正弦规是利用三角函数中与配合测量工件和的一种量具。

16、专用量具不能测量出零件及产品的尺寸，只能测定其形状及尺寸。

17、塞规是用来检验工件尺寸的量规，其小端在测量内孔时应能通过，称为；大端在测量内孔时不通过工件，称为。

18、塞尺是用来检验之间大小的片状定值量具。

第三章钳工基本操作知识（71）§3-1划线1、划线分划线和划线两种。

只需要在工件的个表面上划线，即能明确表示加工界限的，称为划线。

2、划线除要求划出的线条外，最重要的是要保证准确。

3、平面划线要选择个划线基准，立体划线要选择个划线基准。

4、立体划线一般要在、和三个方向上进行。

5、划线平板是用来安放和，并在其工作面上完成划线及过程。

6、划线盘用来直接在工件上或找正工件。

7、划线时，90o角尺可作为划线或线的导向工具，同时可用来找正工件在平板上的位置。

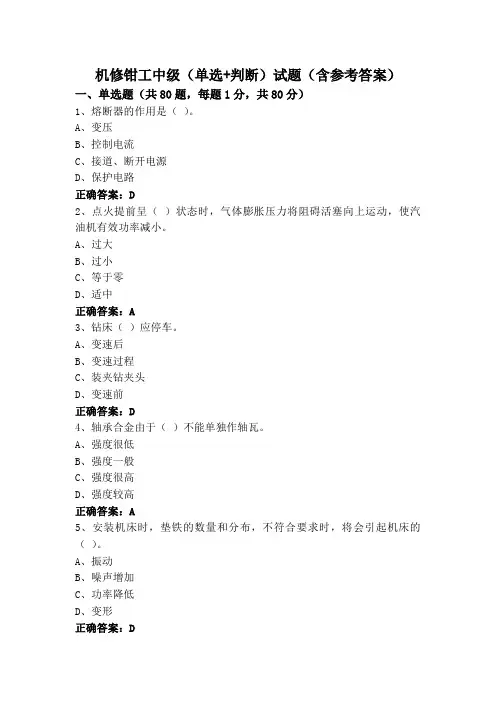

机修钳工中级（单选+判断）试题（含参考答案）一、单选题（共80题，每题1分，共80分）1、熔断器的作用是（）。

A、变压B、控制电流C、接道、断开电源D、保护电路正确答案：D2、点火提前呈（）状态时，气体膨胀压力将阻碍活塞向上运动，使汽油机有效功率减小。

A、过大B、过小C、等于零D、适中正确答案：A3、钻床（）应停车。

A、变速后B、变速过程C、装夹钻夹头D、变速前正确答案：D4、轴承合金由于（）不能单独作轴瓦。

A、强度很低B、强度一般C、强度很高D、强度较高正确答案：A5、安装机床时，垫铁的数量和分布，不符合要求时，将会引起机床的（）。

A、振动B、噪声增加C、功率降低D、变形正确答案：D6、液压系统中的最高工作压力等于（）。

A、油泵额定压力B、溢流阀的调整压力C、油缸面积D、油缸的体积正确答案：B7、蜗杆传动机构的装配顺序应根据具体情况而定，一般应先装（）。

A、密封环B、轴承C、蜗杆D、蜗轮正确答案：D8、装配方法中，修配法适用于（）。

A、超产B、大量生产C、单件生产D、成批生产正确答案：C9、将两块钢板置于同一平面，利用单盖板或双盖板的铆接形式，称为（）。

A、焊接B、角接C、搭接D、对接正确答案：D10、锯条有了锯路后，使工件上的锯缝宽度（）锯条背部的厚度，从而防止了夹锯。

A、大于B、小于或等于C、等于D、小于正确答案：A11、按油泵压力分:当工作压力在（）公斤/厘米为高压泵。

A、64-100C、200-400D、0-64正确答案：B12、静压轴承根据受载荷性能性质不同,可分为径向静压轴承和推力静压轴承两类,这两类轴承一般需（）采用。

A、单独B、分别C、同时D、任意正确答案：A13、对角研，只适合刮削（）的原始平扳。

A、圆形B、长方形C、正方形D、三角形正确答案：C14、一般动力传动齿轮副，不要求很高的运动精度和工作平稳性，但要求（）达到要求，可用跑合方法。

A、传动精度B、齿形精度C、接触精度D、加工精度正确答案：C15、双头螺柱装配时，其轴心线必须与机体表面（）。

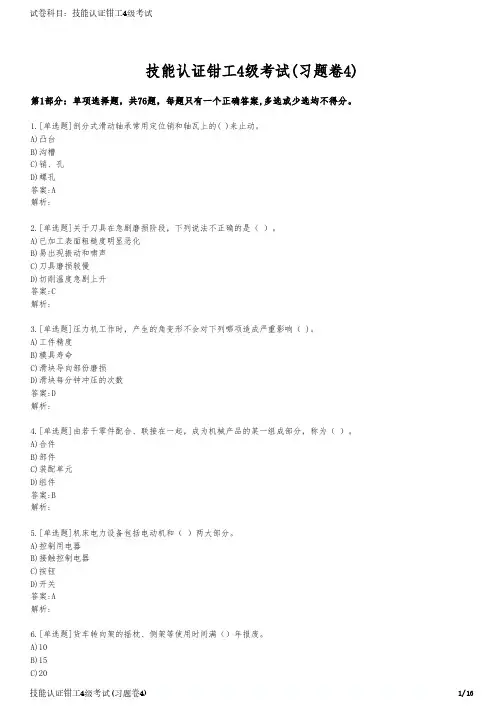

技能认证钳工4级考试(习题卷4)第1部分：单项选择题，共76题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]剖分式滑动轴承常用定位销和轴瓦上的( )来止动。

A)凸台B)沟槽C)销、孔D)螺孔答案:A解析:2.[单选题]关于刀具在急剧磨损阶段，下列说法不正确的是（ ）。

A)已加工表面粗糙度明显恶化B)易出现振动和啸声C)刀具磨损较慢D)切削温度急剧上升答案:C解析:3.[单选题]压力机工作时，产生的角变形不会对下列哪项造成严重影响（ )。

A)工件精度B)模具寿命C)滑块导向部份磨损D)滑块每分钟冲压的次数答案:D解析:4.[单选题]由若干零件配合、联接在一起，成为机械产品的某一组成部分，称为（ ）。

A)合件B)部件C)装配单元D)组件答案:B解析:5.[单选题]机床电力设备包括电动机和（ ）两大部分。

A)控制用电器B)接触控制电器C)按钮D)开关答案:A解析:6.[单选题]货车转向架的摇枕、侧架等使用时间满（）年报废。

解析:7.[单选题]钳工车间设备较少，工件摆放时要( )。

A)整齐B)放在工件架上C)随便D)混放答案:B解析:8.[单选题]链轮的装配质量是用（ ）来衡量的。

A)轴向窜动量B)径向圆跳动量和轴向窜动量C)端面圆跳动量和轴向窜动量D)径向圆跳动量和端面圆跳动量答案:D解析:9.[单选题]蜗轮蜗杆式手制动机顺时针方向转动摇把带动蜗轮、主轴、锥形链轮转动，把制动链卷绕在锥形链轮上，拉动手制动拉杆，带动()动作，发生制动作用。

A)基础制动装置B)制动缸活塞C)制动盘D)闸调器答案:A解析:10.[单选题]孔的最小极限尺寸与轴的最大极限尺寸之代数差为负值叫( )。

A)过盈值B)最小过盈C)最大过盈D)最小间隙答案:C解析:11.[单选题]当受力超过一定限度时，自动打滑的离合器叫( )。

A)侧齿式离合器B)内齿离合器C)摩擦离合器D)柱销式离合器答案:C解析:12.[单选题]蜗杆传动机构的装配顺序，应根据具体情况而定，以下叙述正确的是( )。

楚雄高级技工学校教案纸列号共6页第2页教学过程及时间分主要教学内容及步骤配1 •蜗杆传动的特点1）•传动比大，结构紧凑。

用于传递动力时，i=8〜80,用于传递运动时, i可达1000。

2）.传动平稳，无噪声。

因为蜗杆与蜗轮齿的啮合是连续的，相当于螺旋传动，同时啮合的齿数较多所以平稳性好。

3）.当蜗杆的螺旋角小于轮齿间的当量摩擦角时，蜗杆传动能自锁，即只能由蜗杆带动蜗轮，而不能蜗轮带动蜗杆，可起安全保护作用。

4）•传动效率低。

因为在传动中摩擦损失大，其效率一般为=0.7〜0.8，具有自锁性传动时效率=0.4〜0.5。

故不适用于传递大功率和长期连续工作。

5）.为了减少摩擦，蜗轮常用贵重的减摩材料（如青铜）制造，成本高。

2•蜗杆传动回转方向的确定（1）螺旋方向的判定蜗杆传动与斜齿轮传动一样，也有左旋与右旋之分。

蜗杆、蜗轮的螺旋方向可用右手法则判定：手心对着自己，四指顺着蜗杆（蜗轮）的轴线方向摆肩。

若啮合与右手拇指指向一致，该蜗杆（蜗轮）为右旋，反之为左旋。

（2）蜗轮旋转方向的判定蜗轮的旋转方向不仅与蜗杆的旋转方向有关。

蜗轮旋转方向的判定方法如下：当蜗杆是左旋（或右旋）时，伸出右手（或左手）半握拳，用四指顺着蜗杆的旋转方向，大拇指指向的相反方向就是蜗轮的旋转方向，蜗轮旋转方向判^定。

3 •蜗杆传动的主要参数蜗杆传动的设计计算中，均以主平面（通过蜗杆轴线并与蜗轮轴线垂直的平面）的参数和几何关系为基准。

模数、压力角、螺旋升角入与蜗轮的分度圆螺旋角为了保证轮齿的正确啮合，蜗杆的轴向模数n x1应等于蜗轮的端面模数m2，蜗杆的轴向压力角x1应等于蜗轮的端面压力角t2，蜗杆分度圆上的螺旋线升角应等于蜗轮分度圆上的螺旋角，且两者螺旋方向相同。

蜗杆的轴向压力角x （蜗轮的端面压力角t ）为标准压力角20°0m xi=n ti= m xi= t2= =第3页教学过程及时间分主要教学内容及步骤配通常取蜗杆的头数乙=1〜4。

钳工工艺学第四版习题册简答题全部Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】简答（66题）绪论（8）1、试述钳工工作的特点及适用场合。

（4）2、安全文明生产对钳工使用的工、夹、量、器具的摆放提出了哪些要求（4）第一章金属切削的基本知识(5)§1-1金属切削的基本概念1、简述选择切削用量的基本原则。

§1-2金属切削刀具2、简述刀具切削部分的材料要求。

§1-3金属切削过程与控制3、切削热对切削过程有何影响？4、控制切削温度升高可采取那些措施？5、减少刀具磨损主要采用哪些措施？第二章钳工常用量具(4)§2-1万能量具1、简述游标卡尺测量工件时读数的读取方法。

2、简述千分尺测量工件时读数的读取方法。

3、简述使用万能角度尺的注意事项。

§2-2标准量具4、简述量块的用途。

第三章钳工基本操作知识（18）§3-1划线1、简述划线的作用2、划线基准有哪三种基本类型？3、简述借料划线的过程。

§3-2錾削、锯削与锉削4、什么是锯路有何作用5、应根据哪些原则选用锉刀？§3-3孔加工6、麻花钻前角的大小对切削有什么影响（5）7、麻花钻后角的大小对切削有什么影响？8、标准麻花钻各切削部分存在哪些主要缺点钻削中产生什么影响9、通常修磨标准麻花钻哪些部位为什么10、怎样选择粗加工和精加工时使用的切削液为什么11、铰削余量为什么不能留得太大或太小？12、标准群钻采取了哪些修磨措施？13、用标准铰刀铰削D=30mm、精度为IT8级、表面粗糙度Ra为1.6的孔，试确定孔的加工方案。

14、加工如图所示工件上，φ40H8孔和φ60沉孔，试确定加工工艺（工步）方案及所选用的刀具，并填入下表。

15、怎样矫正薄板中间凸起的变形？§3-6铆接、粘接与锡焊16、按用途和要求的不同，固定铆接分为哪几种各用于什么情况§3-7刮削17、粗刮、细刮和精刮分别采用什么方法应达到什么要求§3-8研磨18、简述对研具材料的要求。

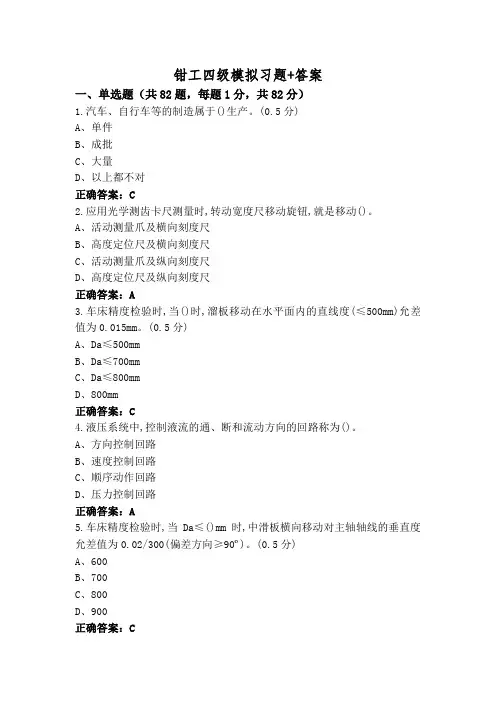

钳工四级模拟习题+答案一、单选题（共82题，每题1分，共82分）1.汽车、自行车等的制造属于()生产。

(0.5分)A、单件B、成批C、大量D、以上都不对正确答案：C2.应用光学测齿卡尺测量时,转动宽度尺移动旋钮,就是移动()。

A、活动测量爪及横向刻度尺B、高度定位尺及横向刻度尺C、活动测量爪及纵向刻度尺D、高度定位尺及纵向刻度尺正确答案：A3.车床精度检验时,当()时,溜板移动在水平面内的直线度(≤500mm)允差值为0.015mm。

(0.5分)A、Da≤500mmB、Da≤700mmC、Da≤800mmD、800mm正确答案：C4.液压系统中,控制液流的通、断和流动方向的回路称为()。

A、方向控制回路B、速度控制回路C、顺序动作回路D、压力控制回路正确答案：A5.车床精度检验时,当Da≤()mm时,中滑板横向移动对主轴轴线的垂直度允差值为0.02/300(偏差方向≥90º)。

(0.5分)A、600B、700C、800D、900正确答案：C6.手锯在前推时才起切削作用,因此锯条安装时应使齿尖的方向()。

(0.5分)A、朝上B、朝前C、朝后D、无所谓正确答案：B7.()一般用类比法进行选择。

(0.5分)A、尺寸公差B、公差等级C、标准公差D、公差带图正确答案：B8.标准麻花钻钻削()时,切屑成粉末不易排出,很快就把钻头两外缘转角磨损掉。

(0.5分)A、铝合金.B、铸铁C、高锰钢、奥氏体不锈钢D、强度大、硬度高的钢材正确答案：B9.车床精度检验时,当Da≤800mm时,尾座移动对溜板移动的平行度(≤1500mm、局部公差、在任意500mm测量长度上)允差值为()mm。

A、0.01B、0.02C、0.03D、0.04正确答案：B10.表面粗糙度的评定参数中与高度特性相关的参数不包括()。

A、RaB、RxC、RzD、Ry正确答案：B11.曲柄压力机按()可分为单动、双动和三动压力机。

A、与滑块相连的曲柄连杆个数B、传动机构的位置C、运动滑块的个数D、机身的结构形式正确答案：C12.违反爱护工、卡、刀、量具的做法是()。

选择题（119题）第一章金属切削的基本知识（8）§1-1金属切削的基本概念（）1、确定和测量刀具角度的三个辅助平面是相互。

A、平行的B、垂直的C、倾斜的§1-2金属切削刀具（）2、工件材料的强度和硬度越高，切削力。

A、越大B、越小C、不变（）3、当背吃刀量确定后，增大进给量会使切削力增大，表面粗糙度值。

A、增大B、减小C、不变（）4、合理选用切削液可以减小塑性变形，降低和刀具与工件间的摩擦，使切削力。

A、增大B、减小C、不变（）5、前角γo的测量是在内进行的。

A、基面B、切削平面C、正交平面（）6、手用工具常用制造。

A、碳素工具钢B、合金工具钢C、高速钢§1-3金属切削过程与控制（）7、在刀具角度上，对切削力影响最大的是。

A、前角B、后角C、楔角（）8、在切削用量中，对刀具寿命影响最大的是。

A、切削速度B、进给量C、被吃刀量第二章钳工常用量具（11）§2-1万能量具（）1、测量精度为0.02mm的游标卡尺，其适用范围是。

A、IT10~IT16B、IT11~IT16C、IT12~IT16（）2、测量工件外尺寸时，游标卡尺测量面的连线应于被测量表面。

A、垂直B、平行C、倾斜（）3、千分尺的制造精度分为0级、1级和2级三种，0级精度。

A、稍差B、一般C、最高（）4、内径千分尺刻线方向与外径千分尺刻线方向。

A、相同B、相反C、相同或相反（）5、用百分表测量平面时，触头应与平面。

A、倾斜B、垂直C、水平（）6、图2-1所示尺寸读数是。

A、5.9mmB、50.45mmC、50.18mm（）7、图2-2所示尺寸读数是。

A、60.26mmB、6.23mmC、7.3mm图2-1 图2-2（）8、图2-3所示尺寸读数是。

A、7.25mmB、6.25mmC、6.75mm（）9、图2-4所示尺寸读数是。

A、36.49mmB、37.01mmC、36.99mm图2-3 图2-4（）10、图2-5所示尺寸读数是。

判断题（186题）绪论（5）（）1、零件毛坯的制造方法有铸造、锻压和焊接等。

（）2、钳工工作时必须穿戴好防护用品。

（）3、对不熟悉的设备和工具，一律不得擅自使用。

（）4、机修钳工主要从事各类工、夹、量具的制造和修理。

（）5、工具钳工主要从事机器设备的安装、调试和维修。

第一章金属切削的基本知识（14）§1-1金属切削的基本概念（）1、机器上所有零件都必须进行金属切削加工。

（）2、切削运动中，主运动可以是旋转运动，也可以是直线运动。

（）3、切削速度随着工件转速的升高而增大。

§1-2金属切削刀具（）4、楔角的大小影响刀头的强度及散热情况。

§1-3金属切削过程与控制（）5、刀具材料的硬度必须高于工件材料的硬度。

（）6、切深抗力使工件在水平方向产生弯曲，容易引起振动，因而影响工件精度。

（）7、工件材料的强度、硬度、塑性越高，刀具的寿命越短。

（）8、粗加工时，应选用以润滑作用为主的切削液。

（）9、切削时，切削用量越大，切削力越小。

（）10、切削用量对工件的加工质量无直接影响。

（）11、切削用量中，对切削温度影响最大的是切削速度。

（）12、切削中，若出现工件表面质量明显下降、工件振动异常或发出响声时，说明刀具已严重磨损。

（）13、切削液能有效地减轻刀具、切屑工件表面之间的摩擦，提高工件表面加工质量。

（）14、切削铜件时，不宜用含硫的切削液。

第二章钳工常用量具（8）§2-1万能量具（）1、游标卡尺应按工件尺寸及精度的要求选用。

（）2、电子数显卡尺或带表卡尺测量的准确性比普通游标卡尺低。

（）3、千分尺的测量面应保持干净，使用前应校对零位。

（）4、不能用千分尺测量毛坯或转动的工件。

§2-2标准量具（）5、为了保证测量的准确性，一般可用量块直接测量工件。

（）6、齿厚游标卡尺用来测量齿轮或蜗杆的弦齿厚或弦齿高。

（）7、常用万能量角器（I型）的测量的范围为0 o～360 o。

装配钳工（初级）练习题（含答案）一、单选题（共72题，每题1分，共72分）1.链轮两轴线必须平行，否则会加剧链条和链轮的磨损，降低传动（），并增加噪音。

A、坚固性B、可靠性C、平稳性D、准确性正确答案：C2.叶轮去重法找平衡，在适当部位切去厚度不大于（）。

A、1/4B、1/5C、1/2D、1/3正确答案：D3.02mm的游标卡尺，当游标卡尺读数为0.06mm时，游标上第（）格与主尺刻线对齐。

A、12B、6C、3正确答案：C4.带传动时带在带轮上的包角应（）。

A、等于120B、大于120°C、小于120°D、等于118°正确答案：B5.滚动轴承基本代号的排列顺序为()。

A、类型代号、内径代号、尺寸系列代号B、尺寸系列代号、类型代号、内径代号C、类型代号、尺寸系列代号、内径代号D、内径代号、尺寸系列代号、类型代号正确答案：C6.用百分表测量平面时，测头应与平面()。

A、倾斜B、垂直C、水平D、均可正确答案：B7.固定式压力容器和移动式压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于（）MPa （表压），且压力与容积的乘积大于或者等于2．5MPa?L的气体、液化气体和最高工作温度高于或者等于标准沸点的液体的固定式容器和移动式容器；A、2；B、0．1；C、0．3D、1；正确答案：B8.初级机修钳工应掌握的专业知识包括()。

A、装配基本知识B、普通机床及修理知识C、公差配合知识D、金属切削机床的维护与保养知识正确答案：A9.对基本尺寸进行标准化是为了（）。

A、便于设计时的计算B、简化定值刀具、量具、型材和零件尺寸的规格C、方便尺寸的测量D、简化设计过程正确答案：B10.造成机床变形的具体原因有（）方面的。

A、配合B、结合C、设计D、安装正确答案：C11.螺栓、螺母装配成组时，为保证零件贴合面受力均匀，应按一定要求（）对角旋紧，并且不要一次完全旋紧，应按次序分两次或三次旋紧A、间隔B、顺时针C、依次D、逆时针正确答案：B12.拉伸试验时，试样拉断前能承受的最大应力称为材料的（）。
