蜗轮蜗杆传动工作原理要说这蜗轮蜗杆传动啊，可真是个巧妙的东西，你得听我细细给你道来。

那天，我正好在车间里头转悠，瞅见那机器上的蜗轮蜗杆，心里头就犯起了嘀咕：这玩意儿到底是怎么个转法？于是我就停下脚步，打算好好琢磨琢磨。

你看那蜗杆，它就像一根螺旋线缠绕在圆柱上，活像个调皮的小蛇。

而那蜗轮呢，则像是个布满牙齿的大圆盘子，等着蜗杆来跟它亲热。

蜗杆的螺旋线形状，一旋转起来，就自然而然地跟蜗轮的齿面啮合上了，你说这事儿神奇不神奇？我就琢磨着，这蜗轮蜗杆啊，它们之间的配合就像是咱们俩聊天，你说一句我接一句，顺溜得很。

蜗杆一转，蜗轮就跟着转，就像是咱们俩一唱一和，配合得那叫一个默契。

不过啊，这蜗轮蜗杆传动还有个特点，那就是单向传动。

也就是说，蜗杆能带着蜗轮转，但蜗轮却没法反过来带着蜗杆转。

这就像咱们俩聊天，只能是我问你答，你问我答，不能乱了套。

要说这蜗轮蜗杆传动的好处啊，那可多了去了。

它传动比大，能实现高速比的传动，就像咱们平时说的“以小搏大”，挺有意思的。

而且啊，它还能承受大负载，就像咱们俩抬个重东西，虽然累，但也能扛得住。

不过啊，它也有个缺点，那就是效率不高。

就像是咱们俩聊天，虽然聊得挺欢，但有时候也会觉得累，得停下来歇歇。

所以啊，这蜗轮蜗杆传动也得有个度，不能一直转个不停。

我记得那天，我还跟旁边的小李聊起了这蜗轮蜗杆传动。

他说：“老刘啊，你看这蜗轮蜗杆传动，就像是咱们俩的友谊，虽然有时候会有些摩擦，但始终还是紧紧地连在一起。

”我一听这话，心里头就暖洋洋的，觉得这小子说得还挺有道理。

所以啊，这蜗轮蜗杆传动啊，不仅是个机械原理，它还包含着咱们人与人之间的相处之道。

咱们得好好琢磨琢磨，才能把它用得更好，更顺手。

你说是不是这个理儿？。

蜗轮蜗杆乐高知识点蜗轮蜗杆是乐高机械学习中的一个重要知识点，它是一种常见的传动机构。

蜗轮蜗杆传动具有传动比大、减速比稳定、传动效率高等特点，在各种机械设备中得到广泛应用。

本文将介绍蜗轮蜗杆的基本原理、结构特点、应用领域等相关知识点。

一、蜗轮蜗杆的基本原理蜗轮蜗杆传动是一种通过蜗杆带动蜗轮旋转的传动方式。

它由蜗轮和蜗杆两个部分组成，其中蜗轮是一个齿轮，齿数较少，一般为1至4个；蜗杆是一种螺旋线形的轴，它与蜗轮啮合，通过旋转带动蜗轮转动。

蜗轮蜗杆传动的原理是利用蜗杆的螺旋线形与蜗轮的齿轮啮合，实现转速减小、扭矩增大的效果。

蜗杆的螺旋线斜度很小，因此每转动一周，蜗轮只能转动少数齿数。

这使得蜗轮蜗杆传动具有较大的传动比，在工程中常用于减速装置。

二、蜗轮蜗杆的结构特点1. 轴向布局：蜗轮蜗杆传动的蜗杆与蜗轮呈轴向布局，占用空间小，结构紧凑。

2. 传动比稳定：蜗轮蜗杆传动的传动比只取决于蜗轮的齿数，与输入转速无关，因此传动比稳定。

3. 传动效率高：蜗轮蜗杆传动的传动效率通常较高，一般在80%以上，可以达到90%左右。

三、蜗轮蜗杆的应用领域蜗轮蜗杆传动由于其特殊的结构特点，在各个领域得到广泛应用。

1. 工业机械：蜗轮蜗杆传动常用于工业机械的减速装置，例如工厂中的输送机、搅拌机、切割机等。

2. 交通运输：蜗轮蜗杆传动常用于汽车、船舶等交通工具中的行驶装置，实现转速减小和扭矩增大。

3. 机器人：蜗轮蜗杆传动在机器人领域也有广泛应用，用于机器人的关节传动，实现机械臂的运动控制。

4. 家用电器：蜗轮蜗杆传动常用于家用电器中的马达减速装置，例如洗衣机、搅拌机等。

四、蜗轮蜗杆乐高的学习与应用乐高机械学习是一种通过乐高积木搭建各种机械结构，并通过学习乐高机械原理来实现运动的过程。

蜗轮蜗杆乐高是其中的一个重要知识点，通过搭建蜗轮蜗杆传动的乐高模型，可以更好地理解蜗轮蜗杆传动的原理和特点。

在乐高机械学习中，蜗轮蜗杆乐高模型的搭建需要注意以下几点：1. 确定传动比：根据实际需求确定蜗轮和蜗杆的齿数，以达到所需的传动比。

蜗轮蜗杆传动设计
一、设计原理：
二、设计步骤：
1.确定传动参数：包括传动比、转速比、传递功率等。

传动比决定了蜗轮齿数和蜗杆的螺纹走向，转速比决定了蜗轮和蜗杆的转速。

传递功率则决定了蜗轮和蜗杆的材料和尺寸。

2.选择合适的蜗轮和蜗杆材料：蜗轮和蜗杆一般选择高强度和耐磨损的材料，如合金钢、铸铁等。

3.计算蜗轮和蜗杆的尺寸：根据传动参数和材料性能，计算蜗轮和蜗杆的齿数、模数、齿宽等。

4.计算传动效率：传动效率是指输入输出转矩之比，根据蜗轮和蜗杆的齿数、螺距、入射角等参数计算传动效率。

5.进行设计验证和优化：通过有限元分析、实验验证等方法对蜗轮蜗杆传动进行验证和优化。

三、设计注意事项：
1.蜗轮蜗杆传动的啮合精度要求高，齿轮和螺距的误差不能超过一定范围，否则会导致传动效率下降和噪音增加。

2.蜗轮和蜗杆的材料选择要根据传递功率和工作环境来确定，要保证材料的强度和耐磨损性能。

3.蜗杆的螺纹走向要和蜗轮的齿数匹配，以保证蜗轮能够完全啮合在蜗杆上。

4.设计时要考虑传动效率和传动噪音，通过选用合适的齿轮参数和优化传动结构来提高传动效率和降低噪音。

5.在设计过程中要进行强度校核，包括弯曲强度、齿面接触应力、表面损伤强度等，以保证传动的安全可靠性。

总结：蜗轮蜗杆传动是一种常用的传动方式，设计蜗轮蜗杆传动需要确定传动参数、选择材料、计算尺寸、计算效率、验证优化等步骤，同时要注意啮合精度、材料选择、螺纹走向、传动效率和强度校核等问题。

通过合理的设计和优化，可以实现高效、可靠的蜗轮蜗杆传动。

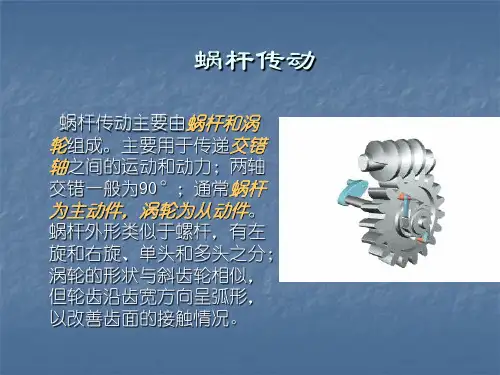

蜗轮蜗杆传动蜗轮蜗杆传动用于两轴交叉成90度，但彼此既不平行又不相交的情况下，通常在蜗轮传动中，蜗杆是主动件，而蜗轮是被动件。

蜗轮蜗杆传动有如下特点：1）结构紧凑、并能获得很大的传动比，一般传动比为7-80。

2) 工作平稳无噪音3) 传动功率范围大4）可以自锁5）传动效率低，蜗轮常需用有色金属制造。

蜗杆的螺旋有单头与多头之分。

传动比的计算如下：I=n1/n2=z/Kn1-蜗杆的转速 n2-蜗轮的转速 K-蜗杆头数 Z-蜗轮的齿数蜗轮及蜗杆机构一、用途：蜗轮蜗杆机构常用来传递两交错轴之间的运动和动力。

蜗轮与蜗杆在其中间平面内相当於齿轮与齿条,蜗杆又与螺杆形状相似。

二、基本参数：模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数、蜗轮齿数、齿顶高系数（取1）及顶隙系数（取0.2）。

其中，模数m和压力角是指蜗杆轴面的模数和压力角，亦即蜗轮轴面的模数和压力角，且均为标准值；蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值，三、蜗轮蜗杆正确啮合的条件1 中间平面内蜗杆与蜗轮的模数和压力角分别相等，即蜗轮的端面模数等於蜗杆的轴面模数且为标准值；蜗轮的端面压力角应等於蜗杆的轴面压力角且为标准值，即==m ，==2 当蜗轮蜗杆的交错角为时，还需保证，而且蜗轮与蜗杆螺旋线旋向必须相同。

四、几何尺寸计算与圆柱齿轮基本相同，需注意的几个问题是：蜗杆导程角()是蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角,与螺杆螺旋角的关系为，蜗轮的螺旋角，大则传动效率高，当小於啮合齿间当量摩擦角时，机构自锁。

引入蜗杆直径系数q是为了限制蜗轮滚刀的数目，使蜗杆分度圆直径进行了标准化m一定时，q大则大，蜗杆轴的刚度及强度相应增大；一定时，q小则导程角增大，传动效率相应提高。

蜗杆头数推荐值为1、2、4、6，当取小值时，其传动比大，且具有自锁性；当取大值时，传动效率高。

与圆柱齿轮传动不同，蜗杆蜗轮机构传动比不等於，而是，蜗杆蜗轮机构的中心距不等於，而是。

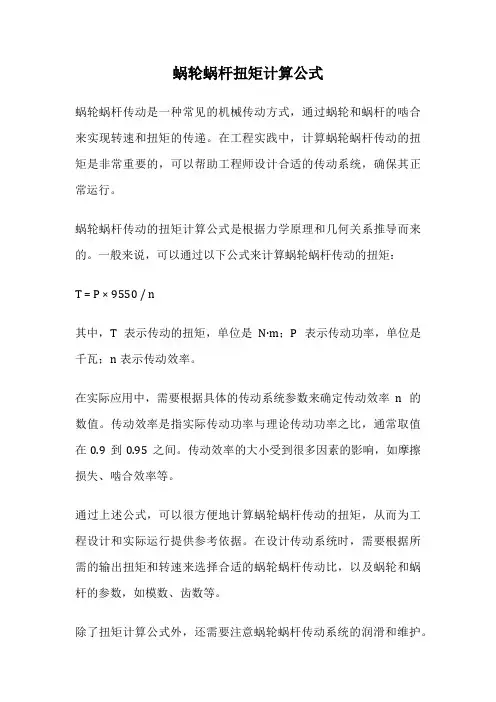

蜗轮蜗杆扭矩计算公式
蜗轮蜗杆传动是一种常见的机械传动方式，通过蜗轮和蜗杆的啮合来实现转速和扭矩的传递。

在工程实践中，计算蜗轮蜗杆传动的扭矩是非常重要的，可以帮助工程师设计合适的传动系统，确保其正常运行。

蜗轮蜗杆传动的扭矩计算公式是根据力学原理和几何关系推导而来的。

一般来说，可以通过以下公式来计算蜗轮蜗杆传动的扭矩：
T = P × 9550 / n
其中，T表示传动的扭矩，单位是N·m；P表示传动功率，单位是千瓦；n表示传动效率。

在实际应用中，需要根据具体的传动系统参数来确定传动效率n的数值。

传动效率是指实际传动功率与理论传动功率之比，通常取值在0.9到0.95之间。

传动效率的大小受到很多因素的影响，如摩擦损失、啮合效率等。

通过上述公式，可以很方便地计算蜗轮蜗杆传动的扭矩，从而为工程设计和实际运行提供参考依据。

在设计传动系统时，需要根据所需的输出扭矩和转速来选择合适的蜗轮蜗杆传动比，以及蜗轮和蜗杆的参数，如模数、齿数等。

除了扭矩计算公式外，还需要注意蜗轮蜗杆传动系统的润滑和维护。

良好的润滑可以减小传动系统的摩擦损失，提高传动效率，延长传动件的使用寿命。

定期检查传动系统的工作状态，及时更换磨损严重的传动件，可以保证传动系统的正常运行。

总的来说，蜗轮蜗杆传动扭矩的计算是工程设计和运行中的重要一环，只有合理计算和选择扭矩，才能确保传动系统的安全可靠性。

在实际应用中，需要结合具体情况进行计算和设计，以获得最佳的传动效果。
