阴极保护测试桩技术规格书

阴极保护系统测试作业指导书
1适用范围
管网检测人员对阴极保护系统进行检查测试。

2 危险因素
交通事故、人员伤害、触电。

3 作业关键控制点
检测仪器完好、测量准确、明确检测内容和检测点。

4 工具材料准备及安全防护设施配置
工具：电子万用表1 台、参比电极1 个、10 寸活板手1 把、扁嘴螺丝刀1 把、井盖钩1 把；物料：0#砂纸、铜螺母、9v 锰锌电池；
安全用品：工作服、手套、安全帽、警示桩。

5 主要的人员、物料消耗定额
人员：2 名每月对阴极保护测试桩进行检查测试，检测保护电位和自然电位；
对燃气管道设置的阴极保护系统定期检查，并应做好记录，符合燃气行业标准规范的要求。

6 作业气候、环境要求
一般选择在白天和晴好天气进行检测，雷雨天气严禁作业。

7 作业流程
8 安全注意事项和应急措施
8.1 确认所使用的仪表、器材都是合格的。

8.2 位于行车道上作业时，在行车方向距作业点3-5 米处设置专人警戒，并设置警示桩。

8.3 穿戴劳动保护用品。

9 作业记录、总结
认真记录阴极保护电位和管道自然电位，阴极保护系统检查内容。

阴极保护测试桩
使
用
说
明
书
河南邦信防腐材料有限公司
2017年版
一、产品说明
测试桩用于阴极保护参数的检测,用来测量阴极保护系统的主要分布点的阴极保护电位、电流、接地电阻，绝缘装置的电绝缘性能，监测阳极运行状态等重要参数的测量装置。

本装置装有6个接线柱,可以根据设计单位的具体要求方便地组成电位、电流、牺牲阳极、绝缘性能测试桩或交叉管道测试桩等。

测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成。

二、测试桩的分类:
按材质分:钢质测试桩、水泥测试桩、塑料测试桩、玻璃钢测试桩。

钢质测试桩又分为碳钢测试桩和不锈钢测试桩。

三、规格型号
常用测试桩型号规格
邦信型号规格
长×直径×壁厚（长×宽×高mm）
材质
BX-CS－1 3000×Φ108×4 碳钢BX-CS－2 1800×Φ89×3 碳钢BX-CS－3 1200×120×120 不锈钢BX-CS－4 1600×120×120 水泥BX-CS－5 1800×Φ89×4 玻璃钢
阴极保护测试桩安装示意图
河南邦信防腐材料有限公司
2017年版。

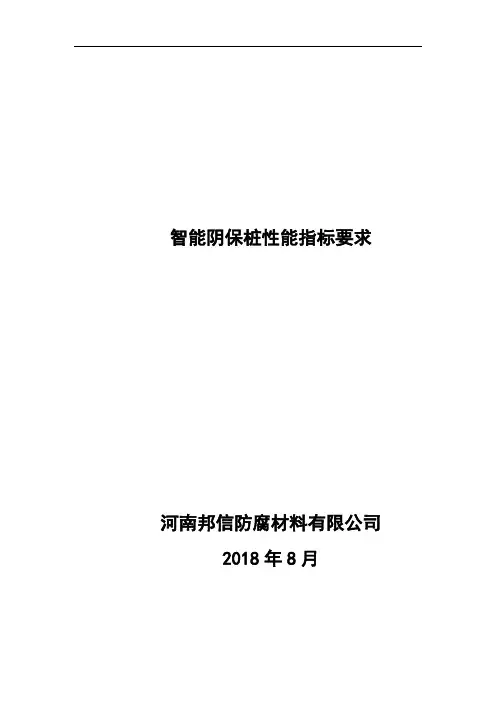

智能阴保桩性能指标要求河南邦信防腐材料有限公司2018年8月环境要求气压：86kPa～106kPa。

使用温度：－25℃～＋60℃。

安装方式：测试桩内。

安装地点具有采集仪所需的通讯条件。

测量参数指标技术性能要求（不低于以下指标）通电电位a）测量范围：±5VDC；b）采样误差：≤±5mV；c）30V交流干扰下，电位测量误差：≤±5mV。

断电电位a）测量范围：±5VDC；b）采样误差：≤±5mV；c）断电电位采样间隔：0～9999ms。

自腐蚀电位a）测量范围：±5VDC；b）采样误差：≤±5mV；c）30V管地电位下，测量误差：≤±5mV。

直流干扰电压a）测量范围：±100VDC；b）采样误差：≤1%。

交流干扰电压a）测量范围：1～100VRMS；b）采样误差：≤1% 。

流经试片直流电流a) 电流检测范围：±20mA ；b) 电流分辨率不低于1μA；c) 测量误差：≤1%；流经试片交流电流a) 交流电流检测范围：0～40mA；b) 交流电流分辨率不低于10μA；c) 测量误差：≤1%；电池电压数据采集可调整接线方式，可以显示电池电压，默认电压显示在控制器显示屏；输入阻抗a）参比与管道：＞20MΩ；b）参比与试片：＞20MΩ。

监测模式a）定时测量：具有可远程设置的测量周期，最快1秒每条数据；最慢1天每条数据,数据上传完整率 >95%；b）触发监测：具有可设置的触发报警电位，超过报警值后启动连续监测，报警消除后恢复定时测量。

报警时设备应处于在线状态，监测数据频率不小于5秒每条；无线数据通讯a）通讯方式： 4G全网通无线通讯，通讯协议TCP/IP, 或NB-IoTb）通讯范围：无线网络覆盖区域，且信号强度满足通讯要求。

c）通讯天线：自带通讯天线，天线增益≥3db。

采集仪功耗a）待机工作模式电池输出电流≤20μA；b）通讯工作模式电池输出电流≤500mA；供电a）高容量一次性电池：≥14Ah; 太阳能+充电电池：≥10Ahb）电池应便于更换；c）使用一次性电池供电方式时，在通讯信号良好、每天一条数据情况下，应使用不少于5年；使用太阳能+充电电池供电方式时，每10分钟采集一条数据情况下，5天以上的无光照可使用，频繁采集情况下充电电池寿命不低于3年。

电厂接地网装置阴极保护阴极保护测试桩生产技术要求生产技术要求河南汇龙合金材料有限公司技术部刘珍2020年5月25日测试桩又称测试检测桩，阴极保护桩、电位测试桩、电流测试桩。

按照材质可分为钢制测试桩，水泥测试桩、塑钢测试桩、碳钢测试桩、玻璃钢测试桩。

按使用环境可分为城网测试桩、埋地管道测试桩等。

主要用于埋地管道阴极保护参数的检测，是管道管理维护必不可少的装置。

按测试功能沿线布设。

测试桩可用于管道电位、电流、绝缘性能的测试，也可用于覆盖层检漏及交直流干扰的测试。

测试桩中的测试接线是桩的核心，其测试功能就是根据接线板上的接线柱的变化来区别的，接线板上的接线端子，可以各种不同的颜色区分。

测试桩的铭牌可以提供桩的里程位置、桩的功能及管理者的信息，位置一般应选在路边、田埂、沟边、尽量少占农田。

测试导线引入测试桩并与被测试构筑物相连接，这样测试工作就可以很方便的在地面上进行。

河南汇龙合金材料有限公司根据客户要求设计出防盗、防爆测试桩和防御多功能测试桩，采用最新的工艺表面喷塑镀锌，有效防止测试桩在使用中本身的腐蚀。

河南汇龙的测试桩采用无缝焊接技术，经久耐用，美观大方，是阴极保护参数测试桩理想选择。

测试桩安装施工工艺流程，详见下图测试桩安装工艺流程图。

施工前检查测试桩外观尺寸及内部结构是否完好，接线是否牢固。

若产品本身带引线，检查其引线长度、绝缘层是否符合图纸要求。

测试桩应符合如下技术要求：1、测试桩由测试桩（含底部固定架）、测试接线板和铭牌几部分组成。

2、测试桩桩体应采用规格为Φ108的钢管，长度为3m，测试桩与底部固定座采用焊接连接，底座在现场与水泥基墩连接。

3、测试桩外壁（包括底板）应涂敷防腐涂料，通过涂塑工艺处理，面漆为黄色。

4、测试桩上应有一个可以上锁的门，并配有特殊的全线通用的专用钥匙；测试门内部转轴及锁扣档片制造中应有足够的强度，以防人为破坏，测试桩门锁采用在大气环境下不生锈的材料制作。

5、桩体内对应测试门处，应装有便于测试电缆连接的接线板，接线板应与桩体绝缘，桩体底部应有能使其稳固的结构，桩体顶部应留有安装铭牌的空间和预留孔，便于铭牌压接或铆接。

阴极保护测试桩功能需求说明1、测试桩功能分类阴保测试桩下称CPTS是阴极保护系统中必不可少的装置,主要用于阴极保护效果和运行参数的检测;现就外加强制电流保护方式的长输管线上安装智能测试桩需求功能进行阐述牺牲阳极保护方式的管线一般较短或多用于城镇管线,智能测试桩的需求基本为4;按使用场所不同大致分为两大类,即场站阀室特定场所的测试桩和管道线路上的测试桩;具体分类如下：1)场站阀室特定场所：绝缘接头、牺牲阳极、汇流通电点和辅助阳极测试桩；2)管道线路上：电位、电流、极化探头、牺牲阳极和排流测试桩;备注：为表达需求程度,将需求划分为4级,1级最强烈,4级最弱;2、测试桩功能需求1)绝缘接头测试桩其功能为用来测试绝缘装置绝缘接头或绝缘法兰,近年新安装的以接头居多的绝缘性能;一般接线板上需要连接6根线缆,分别为绝缘装置两侧的管道上各引出2根线缆和两侧线缆连接的防雷接地锌电池;如左图所示,接线板上共有8个接线柱不同产品数量不等,其中1、3编号顺序为由左到右,由上而下,下同接线柱为装置阴极保护侧,由管道上引出,5为锌电池,3和5相连；2、4为装置非阴极保护侧,6为锌电池与5的锌电池为一套产品,中间由绝缘片隔离,埋设在管道附近,4和6相连；7、8为预留接线柱;日常测试时,需要分别测量绝缘装置两侧的管地电位下称电位,即1与参比电极的电位V1、2与参比电极的电位V2;通过V1和V2的差值情况>100mV时表明绝缘良好,<5mV时表明绝缘失效,5~100mV需要改变条件或其他方法判定判断绝缘接头的绝缘性能;锌接地电池的开路电位有时也需要测量,测量时3和5、4和6需要断开连接,单独测量5、6的相对于参比电极的管地电位,测量完成后恢复连接;按规范为1年1次,每个企业规定不一致,1季度、1月都有;一般设置在集输气、调压场站或阀室故大部分的均是防爆接线箱,人员都能到达或有人值守,安装智能测试的需求为3;2)牺牲阳极测试桩其功能为通过测试桩将镁阳极或其他阳极与需要被保护的管线连接,从而向管道提供阴极保护;对外加强制电流的阴保系统来说,牺牲阳极一般安装在集输气场站保护场站的埋地管线、阀室绝缘装置放空管一侧保护放空管线和特定地段穿跨越河流、铁路等,保护电位不达标时补充需要加强保护的管线段;如下图所示,接线板上有2根线缆,其中1为管道上引出的线缆,2为牺牲阳极引出的线缆线缆数量不定,可以是2根管道引出线缆,多个阳极包引出线缆,搭接方式各不相同,平时处于搭接状态;日常测试时,需要测量闭合状态下的电位即搭接状态下的管地电位、开路状态下管道的电位和阳极的电位以及阳极的输出电流即管线和阳极之间串1个毫安级的电流表,完成后恢复;对于安装在场站或阀室的,同绝缘接头测试桩其需求为3,线路上则为1;3)汇流通电点测试桩其功能为恒电位仪与管道之间的连接,恒电位仪向管道提供保护电流及反馈信号,安装在阴极保护站;如下图所示,1为管道上的零位引线、2为设备恒电位仪的零位引线、3为长效参比电极地下引线、5为长效参比电极设备引线、4为管道上的阴极引线、6为设备的阴极引线,连接关系见图;日常测试时,需要分别测量1和2连接时、3和5连接时、4和6连接时的电位,该参数非常重要,关系到恒电位仪的运行状态及管线上阴保运行状态;目前该参数都是抄录恒电位仪设备显示屏上的显示值,与实际值会存在一定偏差,而每日拆卸密封板工作量又比较大,需要等级为1;4)辅助阳极测试桩其功能为辅助阳极地床与设备恒电位仪的连接,安装在阴极保护站,线缆连接关系同牺牲阳极;日常测试时,只测试阳极地床的接地电阻,此时需关闭恒电位仪,断开连接;使用接地电阻测试仪测试其接地电阻,因存在多个操作程序关键关停恒电位仪,故实现智能较为困难,需求为4;5)电位测试桩其功能为测试管道线路上的保护电位,是阴保系统上数量最多,一般1处/公里,是日常测试中接触频繁的测试桩,可通过测试其保护电位,判断管线是否得到了有效的阴极保护,基础数据;如左图所示,电位测试桩一般有2根线缆,均为由管道上引出可理解为1备1用;日常测试时,测试其电位;因其布设的密度大相对于其他测试桩,而长输管线途径的环境多变,部分区域车辆甚至人员难以到达深山密林,或测试需要花费很多时间,特别是恶劣天气时,浪费了人力物力;故而现在很多管线电位测试桩的设置,要么很密集间距3、4百米,满足设计数量要求,要么很稀疏间距可达3、4公里,在人员难以测量的区域,设置智能测试桩的需求为1;电位测试桩,属于基础桩,其他如排流桩、极化探头腐蚀试片、牺牲阳极等类型测试桩均是在电位桩的基础上变化而来的;6)电流测试桩其功能为计算管道外防腐层的电阻率,通过测量通、断电位以及管中电流,计算防腐层的绝缘电阻率;其结构为接线板上有4根管道线缆,分别焊接在管道上;4根线缆的焊点间距按相关规定布设;日常测试中,一般作为电位桩进行测试,需求为3;7)极化探头腐蚀试片测试桩极化探头为一整套设备,由三个线缆接出,分别为硫酸铜参比电极、需与管道连接的腐蚀试片和不需与管道连接的腐蚀试片;其功能主要有在现有阴保情况下,模拟防腐层破损,一定面积露铁点是否能得到有效的阴极保护试片与管道线缆搭接和测试模拟自然电位未与管线搭接;如左图所示,3为参比电极,5、7为腐蚀试片,6、8为管道,5与6连接照片中拆除了;日常测试中,需要测试参比电极的参比差通过便携参比,7的自然电位和5、6及8的保护电位;另需要测试5与6断开瞬间,5的瞬间断电电位即真实保护电位,这个比较难实现;需求为2;8)排流测试桩其功能为管道与排流装置锌带或镁阳极或其他接地极产品的连接,若接地极为锌带辅以角钢时,需要在两者之间添加一个固态耦合器,日常测试时同电位测试桩较小频率需要测试锌带的接地电阻；若为镁阳极时,日常测试同牺牲阳极测试桩;。

阴极保护工程技术手册实例应用篇一、钢质管道阴极爱护方法与设计１、钢质管道牺牲阳极阴极爱护：①设计运算：管道表面积运算：S=2πrLS—管道表面积 r —管道半径 L—管道长度管道爱护电流运算：I =S IaI—管道爱护电流S—管道表面积Ia—管道爱护电流密度）阳极输出电流：Ｉａ＝△E/RＩａ—阳极输出电流A △E—阳极有效电位差VR—回路总电阻R阳极数量：N=f.IA/IaN—阳极数量IA—所需爱护电流A Ia—单支阳极输出电流A F—备用系数，取2-3倍阳极使用寿命：Ｔ＝0.85 W/ωIT —阳极工作寿命a W—阳极净质量，kgω—阳极消耗率kg/(A.a) I—阳极平均输出电流，A②设计、安装说明：1、一样牺牲阳极工程采纳镁合金牺牲阳极，规格通常为22公斤/支，也有采纳14公斤、11公斤、8公斤的规格，一样安装时单支焊接或两支阳极并联为一组安装。

2、假如是并联焊接，相邻阳极组最好分布在管道两侧。

阳极组距管道外壁约2.0m左右,距管道外壁最少不小于300mm；最小埋深部不小于1m。

可依照现场实际情形，按照有关标准规范适当调整阳极位置。

3、假如阳极采纳4支一组，同侧阳极组间距最低不小于2米。

4、阳极钢芯与电缆连接，采纳焊锡灌注，以减少接触电阻，同时应保持连接处的绝缘密封，需包覆环氧树脂玻璃布，然后再采纳热收缩套管，加以密封和绝缘，阳极的钢芯一端阳极端面，须涂环氧树脂，确保该端面不起作用，其他五面要清洁洁净，放入盛有阳极填充料的棉布口袋中。

5、阳极电缆可用10mm2电缆，可用vv-1kv/1x10mm2。

6、牺牲阳极与钢管可采纳铝热焊剂直截了当将阳极电缆焊接于钢管上，安装前，第一在管道防腐层上切割出一个100mm*100mm 的焊接口，或依照焊接施工情形对焊接口大小进行相应调整。

并清理焊接口保持表面干燥和清洁，以保证焊接质量。

焊接完成后采纳补伤片补伤，认真修复焊接处的防腐层，保证该处密封绝缘。

7、阳极安装在阳极坑后进行回填，在回填土中不应含有砖、石等，若坑内较干燥时，应在阳极外的布袋上盖上一层薄土后，向坑内灌水，使阳极布袋内的填料饱和吸满水，然后再回填并夯实，复原地坪。

华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 1 页 共 6 页 A 版目 录1.范围 ................................................................................................................ 2 2.定义 ................................................................................................................ 2 3.工程概况 ........................................................................................................ 2 4.采用标准采用标准、、规范和技术规定 ........................................................................ 2 5.阴极保护技术要求 . (3)5.1 恒电位仪 ..................................................................................................................... 3 5.2 高硅铸铁阳极 ............................................................................................................. 5 5.3 锌合金阳极 ................................................................................................................. 5 5.4 镁合金阳极 ................................................................................................................. 6 5.5 硫酸铜参比电极 (6)6.质量保证 ........................................................................................................ 6 7.现场服务与培训 ............................................................................................ 6 8.供方提供图纸与数据 (6)华东管道设计研究院设计证书编号设计证书编号：：A132006476A132006476阴极保护技阴极保护技术规格书术规格书设计阶段设计阶段：：基础基础设计设计设计 日期日期：： 2020111-1010--1010第 2 页 共 6 页 A 版1.1.范围范围范围本技术规格书规定了江西成品油管道二期工程防腐产品的设计、制造、测试和检验和采办文件中规定的包装与运输等最低要求。

.3.2监测系统3.3.2.1监测系统达到效果：通过智能测试桩可以随时将测得的保护电位与交流干扰传输至服务器上，通过终端进行显示，同时可对异常点进行实时报警。

3.3.2.2监测系统组成：智能测试桩由智能采集器，参比电极，数据采集系统，数据传输系统，电源系统等组成。

3.3.2.3智能电位采集仪：阴极保护智能监测装置安装在排气阀井内，用于检测管道阴极保护运行状态和腐蚀环境的变化参数。

系统检测包括：PCCP 管电位监测、腐蚀环境监测和验证检测。

主要包括传感器单元、电源（电池）、数据转换及数据采集单元、远程通讯单元和数据终端及软件单元。

①智能监测装置性能要求a、阴极保护智能监测设备要能适用－40℃－＋50℃环境温度要求。

b、系统免维护，是基于无损的检测/监测技术。

c、多参数综合监测，监测结果准确，可信度高。

d、获得的是数字信号，对电磁信号有极好的抗干扰能力。

e、供电方式：电池供电。

f、系统兼容性好、扩展性非常强，容易搭载（或被搭载）其他监测平台。

g、系统技术参数满足以下各项要求：（1）开路电位：±1.3V；（2）温度传感器：-40℃~50℃；（3）整个装置功耗：非激活状态：≤7.0mA/12V；激活状态：≤7.6mA/12V。

h、采集器性能指标（1）功耗：非激活状态：≤1.0mA/12V，激活状态：≤60mA/12V；（2）输入模拟量： 6 个；（3）通讯协议：兼容 SDI-12；（4）数据存储容量：不小于 4GB；（5）通讯接口：RS232；（6）工作温度：-40℃~50℃。

②系统测定参数（1）自腐蚀电位；（2）PCCP 管周围的环境温度；（3）PCCP 管的保护电位；（4）牺牲阳极的输出电流。

③数据采集和传输单元（1）数据在远程传输之前，由模拟信号转换为数字信号。

测试数据即能通过无线通讯和光纤传输，也能实现下载到便携式计算机上。

（2）数据采集装置可以安装在排气阀井内，外壳应采用抗干扰机箱，防护等级不低于 IP65。

阴极保护测试桩的技术使用规范阴极保护测试桩是一种用于监测阴极保护系统的设备，其应用范围广泛，对于保护金属设施免受腐蚀具有重要意义。

在金属结构上施加阴极保护电流，当电流流经金属表面时，金属表面的电子会被迫转移到溶液中，从而使金属表面的电位负向移动。

一、阴极保护测试桩的工作原理阴极保护测试桩主要利用电化学原理，通过向金属设施施加阴极电流，使其表面电子数量增加，从而使其成为原电池的阴极，避免了腐蚀的发生。

在阴极保护测试桩中，通常包含参比电极和电流分流器等部分，用于监测和控制阴极保护系统的运行状态。

二、阴极保护测试桩的应用场景1. 石油天然气管道石油天然气管道在运输过程中容易受到土壤和空气的腐蚀，因此需要采用阴极保护措施。

阴极保护测试桩可以监测管道的电位和电流输出，确保管道得到充分保护。

2. 船舶防腐船舶长期处于水环境中，容易受到腐蚀。

阴极保护测试桩可以监测船舶的电位和电流输出，确保其得到有效保护。

3. 电力系统电力系统中的电缆和变压器等设施也需要进行防腐保护。

阴极保护测试桩可以监测电缆和变压器的电位和电流输出，确保其得到充分保护。

三、阴极保护测试桩主要由以下几个部分组成：1. 电位测量电极：用于测量金属设施的电位。

2. 电流测量电极：用于测量阴极保护系统的电流。

3. 连接电缆：用于连接测试桩与测量仪器。

4. 保护箱：用于保护测试桩的内部元件和连接电缆。

5. 安装基座：用于将测试桩固定在金属设施上。

使用阴极保护测试桩时，需要注意以下几点：四、使用阴极保护测试桩时，需要注意以下几点：1. 确保测量电极与金属表面的接触良好，避免测量误差。

2. 在进行测量前，确保金属表面干燥、无杂物和涂层。

3. 在使用测试桩时，应遵循相关的安全操作规程，确保人员安全和设备安全。

阴极保护测试桩1. 引言阴极保护测试桩是一种用于测量和监测阴极保护系统有效性的设备。

阴极保护系统是一种常用的方法，用于防止金属结构（如钢结构）腐蚀的方法。

本文档将介绍阴极保护测试桩的工作原理、使用方法以及注意事项。

2. 工作原理阴极保护测试桩通过测量金属结构周围的电位来评估阴极保护系统的效果。

阴极保护系统通过在金属结构附近引入一个阴极电流，使金属结构成为一个阴极，并降低其电位，从而减少腐蚀的可能性。

测试桩一般由一个钢制或混凝土制成的桩体和一个附加的电极组成。

电极通常是一个放置在土壤中的铜杆，其电位可以与金属结构的电位进行比较。

通过测量电极和金属结构之间的电位差，可以确定阴极保护系统的效果。

3. 使用方法使用阴极保护测试桩的步骤如下：3.1 安装测试桩首先，需要选择一个合适的位置来安装测试桩。

安装位置应该在金属结构附近，并且足够接近以便进行电位测量。

将测试桩插入土壤中，确保桩体与土壤紧密接触。

使用适当的工具可以加强桩体与土壤之间的接触。

3.2 连接电极将电极连接到测试桩上。

电极一般具有一根铜杆，通过连接器连接到测试桩的电缆上。

确保电极与土壤紧密接触，以保证良好的电位测量。

3.3 连接测试设备将测试设备的电缆连接到测试桩上。

测试设备通常是一个便携式电位计，用于测量金属结构和电极之间的电位差。

确保正确连接测试设备，并确保设备工作正常。

3.4 测量电位差打开测试设备，并进行电位测量。

将电位计的探针分别与金属结构和电极接触，记录下两者之间的电位差。

根据电位差的数值，可以评估阴极保护系统的有效性。

4. 注意事项在使用阴极保护测试桩时，需要注意以下事项：•安装位置的选择非常重要，应该确保测试桩足够接近金属结构，并且不会受到其他干扰因素的影响。

•确保测试桩与土壤紧密接触，以确保良好的电位测量。

•在进行电位测量之前，应该先确保测试设备工作正常，并且正确连接到测试桩上。

•对于长期监测阴极保护系统的情况，应定期检查测试桩和电极的状态，并进行必要的维护和更换。

阴极保护施工作业指导书1阴极保护测试桩安装1.1测试桩准备1.1.1 施工前按设计图纸的要求制作阴极保护测试桩，并检查外观尺寸及内部结构。

测试桩应完好，接线应牢固。

1.1.2 各种不同类型的测试桩的桩体类型一致，但其中接线方式各不相同，施工前要熟悉图纸，确保准确安装。

1.2测试桩安装1.2.1施工前根据图纸提供的测试桩位置，经实际测量确定安装位置，并测出距最近的转角桩的距离、方向等。

在测试桩标牌上注明桩的类型、编号及连续里程。

1.2.2沿线的电位与电流测试桩兼做里程桩用，安装时用全站仪测量距离，桩间距误差不超过规范要求。

1.2.3 测试桩的测试导线与管道连接采用铝热焊接法。

1.2.4测试导线的色标按功能划分，全线应一致。

1.2.5测试桩体埋入地下部分回填时分层夯实，防止土方塌陷造成桩体倾斜。

1.2.6设在进出站场绝缘接头处的测试桩和沿线牺牲阳极保护的测试桩，内部接线方式各不相同，应按对应图纸进行安装。

2强制电流阴极保护系统安装2.1施工准备2.1.1施工前，施工人员要充分了解和掌握图纸要求，了解本施工区段中各种不同结构的阴极保护系统的功能，以及阴极保护站内外设施的分布和施工要求。

2.1.2 施工前作好备料工作，所有材料、设备的规格型号应与图纸相符，如需代用应经设计部门同意。

2.1.3各种设备到现场后，要根据装箱单开箱检查、清点，各种零部件、随机工具和设备资料应齐全完整。

检查直流电源设备，如整流器、恒电位仪等，必须内部接线坚固可靠;同时按产品说明书或设备图纸所述的检查方法接通电路，用万用表测量检查仪器工作状况。

如采用可控硅电位移，按出厂技术标准对交流输出特性、漂移特性、负载特性、防干扰能力、流经参比电极的电流、防雷击余波、过流保护和复位、自动报警等备项性能指标逐台进行检验。

2.1.4检查辅助阳极的材料、尺寸、导线长度及是否符合设计要求，在搬运和安装时应注意避免阳极断裂或损伤。

2.1.5安装前对导线作绝缘探伤检查，如有缺陷应修复。

华能日照电厂二期扩建工程（2×670MW）超临界燃煤发电机组阴极保护招标文件第三卷技术规范书华能国际山东分公司二○○七年六月目录第一章总则 (1)第二章运行环境条件 (1)第三章规范和标准 (2)第四章技术要求 (2)第五章阴极保护系统的安装 (4)第六章测试 (4)第七章工作分工 (5)第八章供货范围 (5)第九章技术文件 (6)第十章工作安排 (7)第十一章差异 (7)第一章总则1.1 本规范书适用于华能日照电厂二期扩建工程的接地网阴极保护系统的设计、设备供货、安装、调试、运行维护和其它项目提出了技术的及其它的要求。

1.2 本规范书的内容没有包括所有的技术要求，也没列出那些已在有关标准及规范中充分说明了的要求，供方应保证提供符合本规范书和国标要求的优质产品。

1.3 工程概况华能日照电厂二期扩建工程本期建设2*670MW燃煤机组，分为主厂房区（汽机房、主变压器区域、锅炉房、脱硫区域）及厂区（炉后电除尘区域、其他辅助车间、电厂升压站等），本期工程地下接地网，均采用镀锌钢材料，与老厂接地网不连接。

由于日照电厂地处海边，岩石较多，土壤电阻率较高，在接地网布置时220kV升压站、主厂房和部分辅助厂房处沿接地网敷设降阻剂，还有部分扩建辅助厂房在老厂范围内，供方的阴极保护方案对此应予以充分重视。

1.4供方的工作及供货范围供方应设计并提供本期工程地下接地网的阴极保护系统，包括保护方案的提出、系统设计、设备材料的提供、保护系统的安装、测试，提供必要的技术文件，如维护说明等。

本期工程的厂区地下循环水管及老厂的地下接地网的阴极保护系统，不在本次招标范围内。

第二章运行环境条件2.1 周围空气温度多年平均气温： 2.8℃；极端最高温度：41.4℃；极端最低温度：-14.5℃；2.2 累年平均日照时数2596.4小时。

2.3 气压累年平均气压1015.1hPa2.4.海拔高度：<1000m（黄海高程）；2.5 风速：多年平均风速： 3.4m/s累年全年主导风向为N，相应频率为10％2.6.环境相对湿度(在25℃时)多年平均值：72％；2.7 降雨量累年年最小降水量504.1mm累年年最大降水量1426.2mm2.8 地震烈度：7度，按8度设防第三章规范和标准3.1 按照本规范书所提供的材料及服务应遵循或参照下列主要标准和规范：SY/T0036-99 《埋地钢质管道系统强制电流阴极保护设计规范》SY/T0019-97 《埋地钢质管道系统牺牲阳极阴极保护设计规范》SYJ23-86 《埋地钢质管道阴极保护参数测试方法》SYJ29-87 《埋地钢质检查片腐蚀速度测试方法》SYJ19-86 《镁合金牺牲阳极标准》GB4950-85 《锌-铝-镉合金牺牲阳极》第四章技术要求4.1阴极保护形式本工程阴极保护采用牺牲阳极法。

电位检测桩智能阴极保护测试桩混凝土测试桩
可根据客户要求设计出防盗、防爆测试桩和防御多功能测试桩，采用新工艺表面喷塑镀锌，有效防止测试桩在使用中本身的腐蚀。

测试桩采用无缝焊接技术，经久耐用，美观大方，是阴极保护参数测试桩理想选择。

钢常用尺寸如下：
直径*厚度*长度
钢管电位测试桩
Φ 108*4*1500mm
Φ 108*4*2000mm
Φ 108*4*2500mm
Φ 108*4*3000mm
防雨电位测试桩
Φ 108*4*1500mm
Φ 108*4*2000mm
Φ 108*4*2500m m
Φ 108*4*3000mm
钢筋混凝土（水泥）测试桩
1600×120×120mm
或者按照图纸要求尺寸加工制作
不锈钢测试桩
1200×120×120mm
或者按照图纸要求尺寸加工制作
阴极保护中测试桩的意义测定构筑物点位、电流和电阻需安装阴极保护测试桩。

为此，没有其他更好的测量装置可供采用。

对于管道电位测试桩，1~2km设置1支就足够了，一般每5支测量桩要设置1支管道电流测量桩。

在城镇建筑物密集区域，电位测量桩间距约为半公里。

与之相反，在埋地的电绝缘件上需要设置地上电绝缘测量桩。

与直流牵引系统交叉点地点，同样要设置测量桩。

如果需要(如高欧姆的固定表面上)应设置测量构筑物电位的固定测量点。

天然气管道施工（十七）阴极保护作业指导书中油新兴能源基础建设有限公司2009.4天然气管道施工之十七：阴极保护作业指导书1、适用范围1.1 管道通电保护的测试桩安装。

1.2管道临时保护的牺牲阳极安装。

2、施工方法2.1 测试桩安装2.1.1 测试桩安装数量及位置按设计图纸，但尽量选择在路边、田边等测试方便处。

2.1.2 技术人员根据设计图纸要求，先编制出测试桩统计表，内容包括：序号、位置（桩号及里程）、种类（电流及电位桩，含阳极等）、备注（路边及田边等）。

2.1.3 根据设计图要求的不同电缆长度，预先剪断电缆，压接好线铜鼻子。

2.1.4 如果测试桩能与管沟回填同步进行，则预留桩位不回填，否则先行回填保护管道。

2.1.5 测试桩埋设位置，在输气前进方向管道中心的左侧1.5m处。

2.1.6 挖沟采用人工开挖，挖开管道至管底0.5m，长度按设计，宽度至管壁外0.8m。

2.1.7 管顶部按接线位置扒开防腐层60×80mm，清除管表面底漆等，露出金属本色。

2.1.8 测试桩接线，电流及电位桩不同，通常电流桩5km一个，电位桩1km一个。

2.1.9 每根导线一端固定在测试桩的接线板上，另一端放在管顶上，使铜鼻子的平面与管道平面接触。

2.1.10 在铜鼻子处扣上模具，倒入15g铝热焊焊药，用长杆打火机点燃药。

2.1.11 焊接后停顿5分钟以上，拿开模具并清理焊渣。

用手试拉导线，焊接牢固方可。

2.1.12 彻底清理焊点处的金属表层，对钢管表面涂上底漆，然后贴上200×200mm的补伤片，使其紧实粘贴在钢管上。

2.1.13 用砂布及钢丝刷，沿焊点为中心左右300mm范围管道园周的防腐层表面打毛，并且清除掉粉尘。

2.1.14 以焊接点为中心进行热收缩带补口作业，作业方法同管道补口。

2.1.15 补口完毕，对管沟进行回填，测试桩处回填时要夯实。

2..1.16 测试桩安装好后，按设计及业主规定，对测试桩进行标记和刷漆工作。

第八章阴极保护技术规格书目录1 一般规定 (1)2 阳极材料 (2)3 焊接 (4)4 其它 (5)1 一般规定1.1总则本技术规格书适用于福州港罗源湾港区可门作业区码头10号、11号泊位工程之码头和引桥水工结构钢管桩的阴极保护的牺牲阳极产品。
