阴极保护测试桩安装接线方法图纸

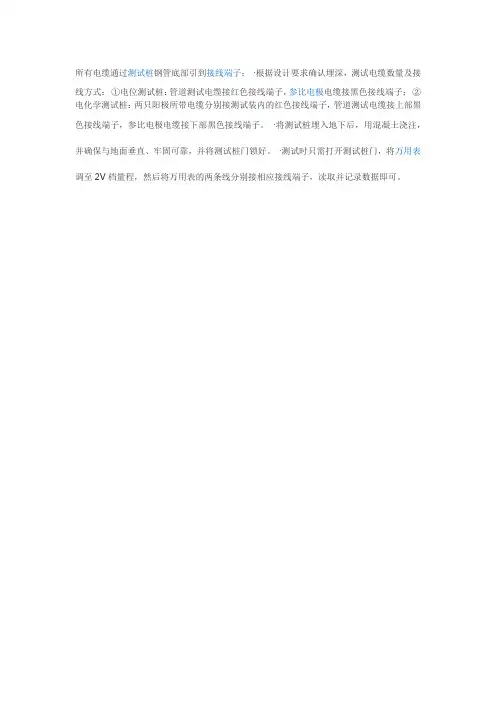

所有电缆通过测试桩钢管底部引到接线端子；·根据设计要求确认埋深，测试电缆数量及接线方式：①电位测试桩：管道测试电缆接红色接线端子，参比电极电缆接黑色接线端子；②电化学测试桩：两只阳极所带电缆分别接测试装内的红色接线端子，管道测试电缆接上部黑色接线端子，参比电极电缆接下部黑色接线端子。

·将测试桩埋入地下后，用混凝土浇注，并确保与地面垂直、牢固可靠，并将测试桩门锁好。

·测试时只需打开测试桩门，将万用表调至2V档量程，然后将万用表的两条线分别接相应接线端子，读取并记录数据即可。

阴极保护测试桩
使
用
说
明
书
河南邦信防腐材料有限公司
2017年版
一、产品说明
测试桩用于阴极保护参数的检测,用来测量阴极保护系统的主要分布点的阴极保护电位、电流、接地电阻，绝缘装置的电绝缘性能，监测阳极运行状态等重要参数的测量装置。

本装置装有6个接线柱,可以根据设计单位的具体要求方便地组成电位、电流、牺牲阳极、绝缘性能测试桩或交叉管道测试桩等。

测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成。

二、测试桩的分类:
按材质分:钢质测试桩、水泥测试桩、塑料测试桩、玻璃钢测试桩。

钢质测试桩又分为碳钢测试桩和不锈钢测试桩。

三、规格型号
常用测试桩型号规格
邦信型号规格
长×直径×壁厚（长×宽×高mm）
材质
BX-CS－1 3000×Φ108×4 碳钢BX-CS－2 1800×Φ89×3 碳钢BX-CS－3 1200×120×120 不锈钢BX-CS－4 1600×120×120 水泥BX-CS－5 1800×Φ89×4 玻璃钢
阴极保护测试桩安装示意图
河南邦信防腐材料有限公司
2017年版。

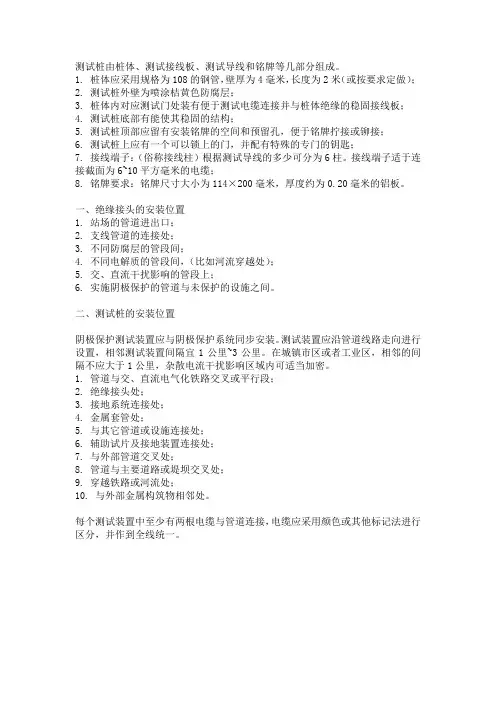

测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成。

1. 桩体应采用规格为108的钢管，壁厚为4毫米，长度为2米（或按要求定做）；2. 测试桩外壁为喷涂桔黄色防腐层；3. 桩体内对应测试门处装有便于测试电缆连接并与桩体绝缘的稳固接线板；4. 测试桩底部有能使其稳固的结构；5. 测试桩顶部应留有安装铭牌的空间和预留孔，便于铭牌拧接或铆接；6. 测试桩上应有一个可以锁上的门，并配有特殊的专门的钥匙；7. 接线端子：（俗称接线柱）根据测试导线的多少可分为6柱。

接线端子适于连接截面为6~10平方毫米的电缆；8. 铭牌要求：铭牌尺寸大小为114×200毫米，厚度约为0.20毫米的铝板。

一、绝缘接头的安装位置1. 站场的管道进出口；2. 支线管道的连接处；3. 不同防腐层的管段间；4. 不同电解质的管段间，（比如河流穿越处）；5. 交、直流干扰影响的管段上；6. 实施阴极保护的管道与未保护的设施之间。

二、测试桩的安装位置阴极保护测试装置应与阴极保护系统同步安装。

测试装置应沿管道线路走向进行设置，相邻测试装置间隔宜1公里~3公里。

在城镇市区或者工业区，相邻的间隔不应大于1公里，杂散电流干扰影响区域内可适当加密。

1. 管道与交、直流电气化铁路交叉或平行段；2. 绝缘接头处；3. 接地系统连接处；4. 金属套管处；5. 与其它管道或设施连接处；6. 辅助试片及接地装置连接处；7. 与外部管道交叉处；8. 管道与主要道路或堤坝交叉处；9. 穿越铁路或河流处；10. 与外部金属构筑物相邻处。

每个测试装置中至少有两根电缆与管道连接，电缆应采用颜色或其他标记法进行区分，并作到全线统一。

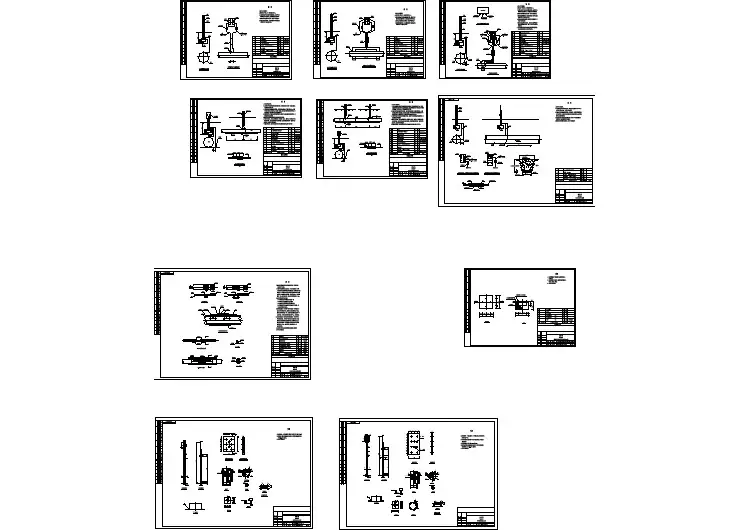

JP型电位测试桩接线示意图JL型电流测试桩接线示意图JI型绝缘接头测试桩接线示意图需要原图或更多的技术指导请联系河南邦信防腐材料有限公司。
