阴极保护电位电流测试桩说明书

电位测试桩：主要用于检测保护电位；
电流测试桩：测量管中电流；
牺牲阳极测试桩：用于连接牺牲阳极，测量牺牲阳极的性能参数；
保护效果测试桩：连接测试片。

符合标准：SY/T0036-2000
检验标准：QDCF/J6-2007
测试桩的分类:
1 、按材质分: 钢质测试桩、水泥测试桩、塑料测试桩。

钢质测试桩又分为碳钢测试桩和不锈钢测试桩。

2 、按功能分:
电位测试桩: 主要用于检测保护电位
牺牲阳极测试桩: 用于连接牺牲阳极, 测量牺牲阳极的性能参数
电流测试桩: 测量管中电流
保护效果测试桩: 连接测试片
测试桩由内外镀锌管、检测线、检测接头组成。

检测接头分为六、八、十个接头三种，可以根据用户的要求生产。

测试桩有全高3米或2米两种，直径0.1米。

经最新改进测试桩外侧采用夏利汽车外涂装漆喷涂。

因而有更好的防腐抗紫外线抗老化性能。

测试桩的检测口，门轴采用不锈钢制作。

测试桩检测口有防雨檐，防止雨水侵入。

测试桩检测门设有专门的开启钥匙，防止非正常开启。

测试桩用于阴极保护参数的检测。

用来测量阴极保护系统的主要分布点的阴极电位、电流、接地电阻，绝缘装置的电绝缘性能。

监测阳极运动状态等重要参数的测量装置。

本装置有6个、8个和10个接线柱，可以根据设计单位的具体要求方便地组成电位、电流、牺牲阳极、绝缘性能测试桩或交叉管道测试桩等。

测试桩由桩体、测试接线板、测试导线和铭牌等几部分组成。

河南汇龙合金材料有限公司
技术部：刘珍。

知识创造未来

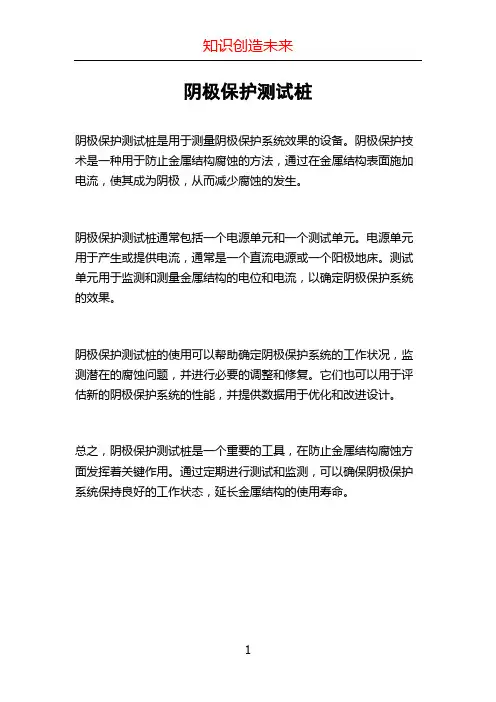

阴极保护测试桩
阴极保护测试桩是用于测量阴极保护系统效果的设备。

阴极保护技术是一种用于防止金属结构腐蚀的方法，通过在金属结构表面施加电流，使其成为阴极，从而减少腐蚀的发生。

阴极保护测试桩通常包括一个电源单元和一个测试单元。

电源单元用于产生或提供电流，通常是一个直流电源或一个阳极地床。

测试单元用于监测和测量金属结构的电位和电流，以确定阴极保护系统的效果。

阴极保护测试桩的使用可以帮助确定阴极保护系统的工作状况，监测潜在的腐蚀问题，并进行必要的调整和修复。

它们也可以用于评估新的阴极保护系统的性能，并提供数据用于优化和改进设计。

总之，阴极保护测试桩是一个重要的工具，在防止金属结构腐蚀方面发挥着关键作用。

通过定期进行测试和监测，可以确保阴极保护系统保持良好的工作状态，延长金属结构的使用寿命。

1。

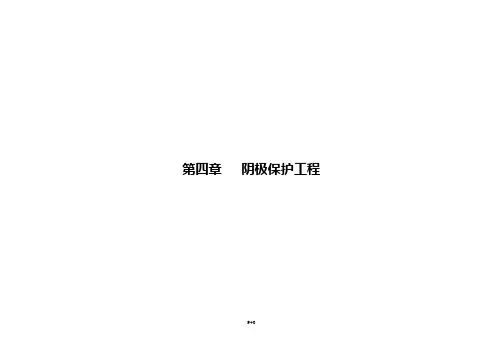

第四章阴极保护工程使用说明一、本章适用于长输管道线路、站场的阴极保护。

二、本章定额中主材的规格、型号、配比与设计要求不同时可以换算。

三、恒电位仪一体机柜安装不包含内部恒电位仪安装，另按设计的恒电位仪数量单独套用。

四、辅助阳极地床焦炭中其他降组材料铺设用人、机已综合考虑在定额内，其材料用量可按设计用量计列。

五、定额中同保护体连接的焊点是按是铝焊点考虑的，若设计为铜焊点，可以将用于铝焊点的材料（铝热焊剂、铝热模具）换成铜焊材料，消耗量按实际用量；交流电焊机21KVA换成铜焊机，消耗量不变。

六、阳极井钻孔，当人工钻孔超过10m时，孔深每增10m，定额人工和机械乘以系数1.4；机械钻孔超过20m时，孔深每增10m，定额人工和机械乘以系数1.08；七、均压线联接适用于管线或金属结构间的均压电缆直接联接或绝缘法兰的跨接电缆直接联接，通过测试桩连接的均压线不得套用本项定额。

八、测试桩接线仅指测试桩同管线或金属结构间的连线。

测试桩同牺牲阳极、接地电池、探头、检查片、参比电极间的接线已计入该连接体的安装定额中。

九、本章电缆敷设是按三芯考虑的，单芯电缆定额乘以系数0.67，双芯电缆定额乘以系数0.87，五芯电缆定额乘以系数1.3；六芯电缆定额乘以系数1.6，以后每增加一芯定额增加系数0.3，以此类推。

十、单芯电缆头制作安装按电缆头制作安装定额乘以系数0.5，五芯和五芯以上制作安装按每增加一芯，定额增加系数0.25。

十一、强制电流阴极保护的通电点、辅助阳极地床、参比电极安装均适用于强制电流排流保护。

十二、牺牲阳极阴极保护的牺牲阳极安装适用于强制电流排流保护的阳极接地极安装。

十三、检查片制安定额适用于测试桩辅助试片制安。

十四、绝缘装置性能测试亦适用于套管同主管间的绝缘性能测试。

十五、本章不包括的内容：1、阴极保护工程中的石方开挖、回填等。

2、阳极线杆架设、保护管敷设等。

3、绝缘法兰、绝缘接头、绝缘短管等电绝缘装置安装。

阴极保护测试桩
阴极保护测试桩是用于评估和测试阴极保护系统性能的测
试设备。

它通常用于油气管道、船舶、航空器、混凝土结
构等阴极保护工程中。

阴极保护测试桩的主要功能是模拟阴极保护系统的工作环境，通过测量和记录阴极保护系统的电位和电流来评估其
的效果。

它可以帮助工程师了解阴极保护系统的工作情况，判断是否存在电流泄漏和阴极保护效果是否达到预期。

阴极保护测试桩通常由以下几个组成部分组成：
1. 电源：用于提供测试桩所需的电流和电势。

2. 电解质池：用于模拟物体与周围土壤或水环境的电解质
环境。

3. 测试电极：与被保护物体连接的电极，用于测量电位和电流。

4. 控制器：用于控制电源的输出和记录测试结果。

使用阴极保护测试桩可以帮助工程师及时监测阴极保护系统的运行情况，发现问题并采取相应的措施。

这有助于延长被保护物体的使用寿命，减少由于金属腐蚀引起的问题和损失。

测试桩技术规格书河南邦信防腐材料有限公司整理2017年3月1、范围本技术规格书规定了玻璃钢标志桩的技术规格要求。

本技术规格书适用于大港油田所属天然气管线沿线标志桩。

2、规范性引用文件STY/T 6064-2011 管道干线标记设置技术规范CDP-S-OGP-AC-005-2013-2 油气储运项目设计规定---油气管道工程测试桩技术规格书3、术语和定义3.1 阴极保护测试桩阴极保护测试桩是阴极保护系统中必不可少的装置,主要用于阴极保护效果和运行参数的检测目次前言 (I)目次 (I)1范围 (1)2名词定义 (1)3总体要求 (1)4遵循的标准、规范 (2)5供货范围及界面 (2)6技术要求 (3)7材料要求 (3)8检验和测试 (4)9备品备件及专用工具 (4)10产品铭牌 (4)11涂层、包装和运输 (5)12技术文件提交要求 (5)13技术服务 (6)14验收 (6)15售后服务 (6)16附图 (7)1范围本技术规格书适用于油气管道工程项目钢质和复合材料材质测试桩的采购，本技术规格书不包含智能测试桩和水泥测试桩。

本技术规格书规定了测试桩在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。

2名词定义本技术规格书用到的名词定义如下：业主：项目投资人或其委托的管理方。

设计方：承担工程项目设计任务的设计公司或组织。

供货商：为业主设计、制造、提供成套设备/材料/系统的公司或厂家。

分包商：设计和制造分包合同所规定的设备/材料/系统的公司或厂家。

技术规格书：说明向业主提供的设备/材料/系统、服务或工艺必须满足的要求，以及验证这些要求所需的程序的书面规定。

油气储运项目设计规定发布的技术规格书——包括技术条件、数据单、技术评分表三个部分。

技术条件：用于规定设备/材料/系统达到的各项性能指标和质量要求的文件。

数据单：根据各工程项目实际情况，用于描述设备/材料/系统的订货参数的文件及表格；应按照建设项目管理程序，经审批后用于订货。

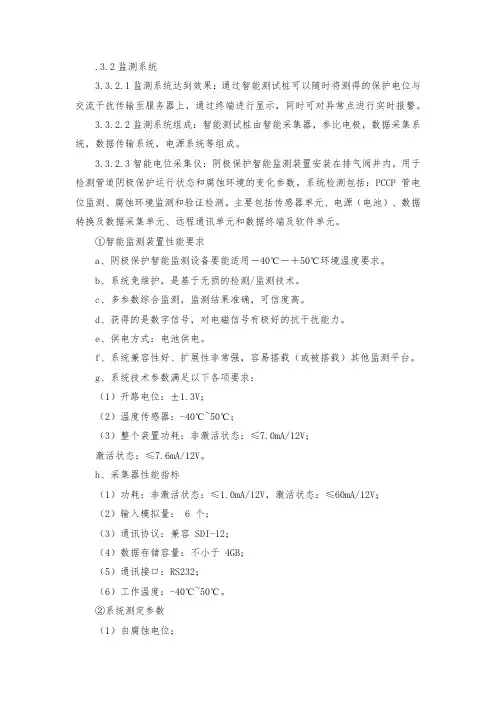

.3.2监测系统3.3.2.1监测系统达到效果：通过智能测试桩可以随时将测得的保护电位与交流干扰传输至服务器上，通过终端进行显示，同时可对异常点进行实时报警。

3.3.2.2监测系统组成：智能测试桩由智能采集器，参比电极，数据采集系统，数据传输系统，电源系统等组成。

3.3.2.3智能电位采集仪：阴极保护智能监测装置安装在排气阀井内，用于检测管道阴极保护运行状态和腐蚀环境的变化参数。

系统检测包括：PCCP 管电位监测、腐蚀环境监测和验证检测。

主要包括传感器单元、电源（电池）、数据转换及数据采集单元、远程通讯单元和数据终端及软件单元。

①智能监测装置性能要求a、阴极保护智能监测设备要能适用－40℃－＋50℃环境温度要求。

b、系统免维护，是基于无损的检测/监测技术。

c、多参数综合监测，监测结果准确，可信度高。

d、获得的是数字信号，对电磁信号有极好的抗干扰能力。

e、供电方式：电池供电。

f、系统兼容性好、扩展性非常强，容易搭载（或被搭载）其他监测平台。

g、系统技术参数满足以下各项要求：（1）开路电位：±1.3V；（2）温度传感器：-40℃~50℃；（3）整个装置功耗：非激活状态：≤7.0mA/12V；激活状态：≤7.6mA/12V。

h、采集器性能指标（1）功耗：非激活状态：≤1.0mA/12V，激活状态：≤60mA/12V；（2）输入模拟量： 6 个；（3）通讯协议：兼容 SDI-12；（4）数据存储容量：不小于 4GB；（5）通讯接口：RS232；（6）工作温度：-40℃~50℃。

②系统测定参数（1）自腐蚀电位；（2）PCCP 管周围的环境温度；（3）PCCP 管的保护电位；（4）牺牲阳极的输出电流。

③数据采集和传输单元（1）数据在远程传输之前，由模拟信号转换为数字信号。

测试数据即能通过无线通讯和光纤传输，也能实现下载到便携式计算机上。

（2）数据采集装置可以安装在排气阀井内，外壳应采用抗干扰机箱，防护等级不低于 IP65。

阴极保护测试桩的技术使用规范阴极保护测试桩是一种用于监测阴极保护系统的设备，其应用范围广泛，对于保护金属设施免受腐蚀具有重要意义。

在金属结构上施加阴极保护电流，当电流流经金属表面时，金属表面的电子会被迫转移到溶液中，从而使金属表面的电位负向移动。

一、阴极保护测试桩的工作原理阴极保护测试桩主要利用电化学原理，通过向金属设施施加阴极电流，使其表面电子数量增加，从而使其成为原电池的阴极，避免了腐蚀的发生。

在阴极保护测试桩中，通常包含参比电极和电流分流器等部分，用于监测和控制阴极保护系统的运行状态。

二、阴极保护测试桩的应用场景1. 石油天然气管道石油天然气管道在运输过程中容易受到土壤和空气的腐蚀，因此需要采用阴极保护措施。

阴极保护测试桩可以监测管道的电位和电流输出，确保管道得到充分保护。

2. 船舶防腐船舶长期处于水环境中，容易受到腐蚀。

阴极保护测试桩可以监测船舶的电位和电流输出，确保其得到有效保护。

3. 电力系统电力系统中的电缆和变压器等设施也需要进行防腐保护。

阴极保护测试桩可以监测电缆和变压器的电位和电流输出，确保其得到充分保护。

三、阴极保护测试桩主要由以下几个部分组成：1. 电位测量电极：用于测量金属设施的电位。

2. 电流测量电极：用于测量阴极保护系统的电流。

3. 连接电缆：用于连接测试桩与测量仪器。

4. 保护箱：用于保护测试桩的内部元件和连接电缆。

5. 安装基座：用于将测试桩固定在金属设施上。

使用阴极保护测试桩时，需要注意以下几点：四、使用阴极保护测试桩时，需要注意以下几点：1. 确保测量电极与金属表面的接触良好，避免测量误差。

2. 在进行测量前，确保金属表面干燥、无杂物和涂层。

3. 在使用测试桩时，应遵循相关的安全操作规程，确保人员安全和设备安全。

阴极保护测试桩1. 引言阴极保护测试桩是一种用于测量和监测阴极保护系统有效性的设备。

阴极保护系统是一种常用的方法，用于防止金属结构（如钢结构）腐蚀的方法。

本文档将介绍阴极保护测试桩的工作原理、使用方法以及注意事项。

2. 工作原理阴极保护测试桩通过测量金属结构周围的电位来评估阴极保护系统的效果。

阴极保护系统通过在金属结构附近引入一个阴极电流，使金属结构成为一个阴极，并降低其电位，从而减少腐蚀的可能性。

测试桩一般由一个钢制或混凝土制成的桩体和一个附加的电极组成。

电极通常是一个放置在土壤中的铜杆，其电位可以与金属结构的电位进行比较。

通过测量电极和金属结构之间的电位差，可以确定阴极保护系统的效果。

3. 使用方法使用阴极保护测试桩的步骤如下：3.1 安装测试桩首先，需要选择一个合适的位置来安装测试桩。

安装位置应该在金属结构附近，并且足够接近以便进行电位测量。

将测试桩插入土壤中，确保桩体与土壤紧密接触。

使用适当的工具可以加强桩体与土壤之间的接触。

3.2 连接电极将电极连接到测试桩上。

电极一般具有一根铜杆，通过连接器连接到测试桩的电缆上。

确保电极与土壤紧密接触，以保证良好的电位测量。

3.3 连接测试设备将测试设备的电缆连接到测试桩上。

测试设备通常是一个便携式电位计，用于测量金属结构和电极之间的电位差。

确保正确连接测试设备，并确保设备工作正常。

3.4 测量电位差打开测试设备，并进行电位测量。

将电位计的探针分别与金属结构和电极接触，记录下两者之间的电位差。

根据电位差的数值，可以评估阴极保护系统的有效性。

4. 注意事项在使用阴极保护测试桩时，需要注意以下事项：•安装位置的选择非常重要，应该确保测试桩足够接近金属结构，并且不会受到其他干扰因素的影响。

•确保测试桩与土壤紧密接触，以确保良好的电位测量。

•在进行电位测量之前，应该先确保测试设备工作正常，并且正确连接到测试桩上。

•对于长期监测阴极保护系统的情况，应定期检查测试桩和电极的状态，并进行必要的维护和更换。

阴极保护测试桩阴极保护测试桩是一种用于评估阴极保护体系有效性和性能的设备。

它可以通过模拟实际情况下的自然环境，检测和评估金属结构的阴极保护效果。

本文将介绍阴极保护测试桩的原理和应用，以及其在工程领域中的重要性。

一、阴极保护测试桩的原理阴极保护是一种通过给金属结构提供电流，以减缓或阻止金属腐蚀的方法。

阴极保护测试桩采用电流法，通过设置对金属结构施加一定电流，将金属结构的电位维持在一个足够负的水平，从而达到防止金属腐蚀的目的。

在阴极保护测试桩中，通常包括阳极、参比电极、测试电极和电流源等组成部分。

阳极是阴极保护系统的核心，它可以为金属结构提供电流，抵消金属腐蚀所产生的电流。

参比电极用于监测金属结构及周围环境的电位，以便对阳极输出电流进行调整。

测试电极用于测量金属结构与参比电极之间的电位差，从而判断阴极保护体系的有效性。

电流源则用于控制和提供测试桩所需的电流。

二、阴极保护测试桩的应用1. 防腐蚀工程阴极保护测试桩在防腐蚀工程中发挥着重要作用。

它可以用于评估和监测防腐蚀体系的性能，提供准确的数据和信息，帮助工程师实现有效的防腐蚀管理。

测试桩可以测量金属结构的电位差，判断防腐蚀体系是否正常工作，并对其进行调整和优化。

2. 油气管道在油气管道领域，阴极保护测试桩是必不可少的工具。

它可以用于检测和评估管道的阴极保护系统，确保管道的正常运行和安全性。

测试桩可以提供准确的电位和电流数据，帮助工程师及时了解管道的腐蚀状况，并采取相应的措施。

3. 船舶工程在船舶工程中，阴极保护测试桩可以用于评估船体及相关设备的防腐蚀措施。

通过测试桩可以测量船体表面的电位差，了解船体的腐蚀状况，并对防腐蚀体系进行检修和调整。

4. 钢铁结构阴极保护测试桩也适用于评估和监测钢铁结构的阴极保护效果。

对于大型钢铁结构，如桥梁、大型建筑等，通过测试桩可以及时发现并纠正潜在的腐蚀问题，延长结构的使用寿命。

三、阴极保护测试桩的重要性阴极保护测试桩在工程领域中扮演着重要角色。

阴极保护测试桩的使用方法阴极保护测试桩的使用方法如下：
1.测试桩的安装：
•安装位置选择：测试桩一般安装在阴极保护系统的阳极保护区域中，使其能够在工作状态下与阴极保护系统中的阴极保护电流相连，形成电路。

安装时应注意将测试桩与阴极保护系统中的其他部分分离开来，以保证测试结果的准确性。

•安装步骤：首先进行原测试桩的开挖，露出测试桩底部的穿线孔。

然后使用不小于6mm²的测试电缆从原电位测试桩底部穿线孔引线至原电位测试桩接线板处，引线端头使用铜鼻子压紧固定，铜鼻子通过接线板处的跨接片与原管道测试线进行连接。

1.测试流程：
•测试前准备：清理干净参比电极底端的固体和杂质，将参比电极插入管道顶部上方1M范围的地表潮湿土壤中，保持参比电极与土壤电接触良好。

•开始测试：打开数字万用表，将量程选择在直流2V电压测试档，将黑色探针接在参比电极上，红色探针接在测试桩接线柱上，读取测量数据，并记录。

•数据分析：如发现保护电位达不到或超过允许范围时，应及时向上级领导汇报。

1.注意事项：
•在进行测试前，确保金属表面干燥、无杂物和涂层，以确保测量电极与金属表面的接触良好，避免测量误差。

•在使用测试桩时，应遵循相关的安全操作规程，确保人员安全和设备安全。

通过阴极保护测试桩的使用，可以监测管道的电位和电流输出，确保管道得到充分保护，延长其使用寿命。

此外，这种测试桩还可以用于电力系统中的电缆和变压器等设施的防腐保护。

请注意，以上仅为阴极保护测试桩的基本使用方法和注意事项。

在实际操作中，建议参考产品说明书或咨询相关领域的专家，以确保正确、安全地使用测试桩。

GPRS阴极保护在线监控系统智能电位采集仪产品使用说明书河南邦信防腐材料有限公司随着我国油气管道的少人站、无人区的推广,智能电位采集仪在油气管道上逐步应用,本说明书主要针对智能采集仪在油气管道上的应用现状做一下充分的说明。

BX-DW-G1智能电位采集仪的产品特点：1、软件网路安全、保密、可靠、端口通用化。

2、工信部认可通讯资费统一管理。

3、系统连控与重点高危区域监控性。

4、数据测量精准齐全，核心硬件国内专利与国际先进技术同步。

5、电源免维护保证稳定耐久环保，使用期长达15年。

河南邦信公司生产的BX-DW-G1智能电位采集仪终端，也称为智能测试桩，具有以下的特点：1：通讯异常时数据保护：具有数据自动存储功能。

在通讯异常时，能够自动存储5年以上运行数据，保证测试数据不丢失；在通讯恢复后，可自动上传数据；2、自动触发监测功能：当管地电位出现异常或超过设定值（如：±0-3V），设备自动触发采集、上传；采集频率用户可自定义。

见下图：包括远程采集参数设定，包括工作模式、采集时间、采集间隔、参比电极模式。

3、数据上传后自动存储并汇总生成报表，报表格式可自行选择，并根据用户选择生成相应的曲线变化分析图。

可生成实时曲线，见下图可生成历史曲线，见下图4、采集终端可以根据用户需求开通特定服务：如实时影像采集、危险管段滑坡预警等功能；5、在线远程控制阴极保护站恒电位仪的运行，通过开机、关机切换恒电位仪；远程监测恒电位仪运行参数及阴极保护数据；6、专家故障诊断子系统，用于协助用户分析管道保护异常状况，并给出处理意见；7、具有阴极保护专业知识库，应包含管道系统、场站阀室、管道自然环境、外部干扰源、牺牲阳极系统、强制电流系统等相关知识；8、采集仪软件设有：登录密码、访问权限、管理权限、安全杀毒防火墙四级安全防护。

9、防雷功能：设备采集输入端承受15kV瞬时（20µs）直流高压后，能正常工作；10、抗交流干扰：具有滤波功能，能够在30V以下的交流干扰电压环境下正常工作；河南邦信防腐材料有限公司技术部。

阴极保护测试桩功能需求说明VRevised by BLUE on the afternoon of December 12,2020.阴极保护测试桩功能需求说明1、测试桩功能分类阴保测试桩(下称CPTS)是阴极保护系统中必不可少的装置，主要用于阴极保护效果和运行参数的检测。

现就外加强制电流保护方式的长输管线上安装智能测试桩需求功能进行阐述(牺牲阳极保护方式的管线一般较短或多用于城镇管线，智能测试桩的需求基本为4)。

按使用场所不同大致分为两大类，即场站阀室特定场所的测试桩和管道线路上的测试桩。

具体分类如下：1)场站阀室特定场所：绝缘接头、牺牲阳极、汇流通电点和辅助阳极测试桩；2)管道线路上：电位、电流、极化探头、牺牲阳极和排流测试桩。

备注：为表达需求程度，将需求划分为4级，1级最强烈，4级最弱。

2、测试桩功能需求1)绝缘接头测试桩其功能为用来测试绝缘装置(绝缘接头或绝缘法兰，近年新安装的以接头居多)的绝缘性能。

一般接线板上需要连接6根线缆，分别为绝缘装置两侧的管道上各引出2根线缆和两侧线缆连接的防雷接地锌电池。

如左图所示，接线板上共有8个接线柱(不同产品数量不等)，其中1#、3#(编号顺序为由左到右，由上而下，下同)接线柱为装置阴极保护侧，由管道上引出，5#为锌电池，3#和5#相连；2#、4#为装置非阴极保护侧，6#为锌电池(与5#的锌电池为一套产品，中间由绝缘片隔离，埋设在管道附近)，4#和6#相连；7#、8#为预留接线柱。

日常测试时，需要分别测量绝缘装置两侧的管地电位(下称电位)，即1#与参比电极的电位V1#、2#与参比电极的电位V2#。

通过V1#和V2#的差值情况(>100mV时表明绝缘良好，<5mV时表明绝缘失效，5~100mV需要改变条件或其他方法判定)判断绝缘接头的绝缘性能。

锌接地电池的开路电位有时也需要测量，测量时3#和5#、4#和6#需要断开连接，单独测量5#、6#的相对于参比电极的管地电位，测量完成后恢复连接。

十八、阴极保护桩测试操作规程—、准备材料：
便携式参比电极、数字万用表、通讯设备
二、风险提亦:
人员摔伤、环境污染
三、操作步骤:
四、应急处置程序：
人员受伤应立即救治，必要时送医院救治，并按程序上报作业区。

五、注意事项：
1. 保护电位测试采用地表参比法。

每月对沿线所有电桩检测一次，将所测数据汇总
成表，对远传数据进行校核。

2. 测试过程中若发现管道上某段电位有陡降现象时，应认真观察周围环境，查找沿
管道施工或管道防腐层破坏等原因，
3. 及时向上级领导汇报，并协助处理。

智能阴保桩性能指标要求河南邦信防腐材料有限公司2018年8月环境要求气压：86kPa～106kPa。

使用温度：－25℃～＋60℃。

安装方式：测试桩内。

安装地点具有采集仪所需的通讯条件。

测量参数指标技术性能要求（不低于以下指标）通电电位a）测量范围：±5VDC；b）采样误差：≤±5mV；c）30V交流干扰下，电位测量误差：≤±5mV。

断电电位a）测量范围：±5VDC；b）采样误差：≤±5mV；c）断电电位采样间隔：0～9999ms。

自腐蚀电位a）测量范围：±5VDC；b）采样误差：≤±5mV；c）30V管地电位下，测量误差：≤±5mV。

直流干扰电压a）测量范围：±100VDC；b）采样误差：≤1%。

交流干扰电压a）测量范围：1～100VRMS；b）采样误差：≤1% 。

流经试片直流电流a) 电流检测范围：±20mA ；b) 电流分辨率不低于1μA；c) 测量误差：≤1%；流经试片交流电流a) 交流电流检测范围：0～40mA；b) 交流电流分辨率不低于10μA；c) 测量误差：≤1%；电池电压数据采集可调整接线方式，可以显示电池电压，默认电压显示在控制器显示屏；输入阻抗a）参比与管道：＞20MΩ；b）参比与试片：＞20MΩ。

监测模式a）定时测量：具有可远程设置的测量周期，最快1秒每条数据；最慢1天每条数据,数据上传完整率 >95%；b）触发监测：具有可设置的触发报警电位，超过报警值后启动连续监测，报警消除后恢复定时测量。

报警时设备应处于在线状态，监测数据频率不小于5秒每条；无线数据通讯a）通讯方式： 4G全网通无线通讯，通讯协议TCP/IP, 或NB-IoTb）通讯范围：无线网络覆盖区域，且信号强度满足通讯要求。

c）通讯天线：自带通讯天线，天线增益≥3db。

采集仪功耗a）待机工作模式电池输出电流≤20μA；b）通讯工作模式电池输出电流≤500mA；供电a）高容量一次性电池：≥14Ah; 太阳能+充电电池：≥10Ahb）电池应便于更换；c）使用一次性电池供电方式时，在通讯信号良好、每天一条数据情况下，应使用不少于5年；使用太阳能+充电电池供电方式时，每10分钟采集一条数据情况下，5天以上的无光照可使用，频繁采集情况下充电电池寿命不低于3年。

阴保桩测试电位方法一、引言阴保桩测试电位方法是一种用于检测阴保桩系统工作性能的方法。

阴保桩是一种用于防腐保护的设施，主要用于防止金属结构（如管道、储罐等）受到腐蚀。

阴保桩测试电位方法可以帮助我们了解阴保桩系统是否正常工作，对防腐保护工作起到重要的指导作用。

二、阴保桩的作用和原理阴保桩是通过将金属材料与一个更容易腐蚀的金属（如锌或铝）相连，以形成一个电化学电池，从而实现防腐保护的。

阴保桩的主要作用是通过电流的作用将金属结构上的腐蚀电位降低到一个安全范围，从而减少或防止金属结构的腐蚀。

三、阴保桩测试电位方法的步骤1. 测试前准备：在进行阴保桩测试电位之前，需要进行一些准备工作。

首先，要确保测试设备和电极的连接良好，以确保测试的准确性。

其次，要对测试仪器进行校准，以保证测试结果的准确性。

最后，要选择合适的测试点和测试时间，以便获取有代表性的测试数据。

2. 测试电位：将测试电极连接到阴保桩上，并将电位计连接到测试电极上。

然后，测量测试电极与地面之间的电位差。

这个电位差可以反映出阴保桩系统的工作状态。

通常情况下，阴保桩的电位应该在一定的范围内，如果电位过高或过低，则说明阴保桩系统存在问题。

3. 分析结果：根据测试数据，可以对阴保桩系统的工作状态进行分析。

如果测试电位与预期值相符，则说明阴保桩系统正常工作。

如果测试电位超过或低于预期值，则可能存在阴保桩系统故障或不良的防腐保护效果。

在进行分析时，还可以结合其他测试数据和现场观察情况，综合判断阴保桩系统的实际工作情况。

四、常见问题及解决方法1. 测试电位过高：如果测试电位过高，可能是阴保桩系统存在漏电或接地不良的问题。

此时，需要检查阴保桩系统的接地装置是否完好，并进行必要的修复或更换。

2. 测试电位过低：如果测试电位过低，可能是阴保桩的防腐保护效果不好。

此时，可以考虑增加阴保桩的数量或改进阴保桩的设计，以提高防腐保护效果。

3. 测试数据不稳定：如果测试数据波动较大或不稳定，可能是测试仪器或电极连接存在问题。
