阴极保护测试桩埋设步骤

阴极保护检测片、失重检查片、阴极保护腐蚀试片的安装方式
图纸请联系河南邦信防腐材料有限公司索取，请勿截屏盗图。

注意事项
（1）失重检查片必须埋设至少24小时保证其充分极化后，再进行相关测试；
（2）现场必须选用经校准过的硫酸铜参比电极进行测试；
（3）使用数字万用表测量极化试片检查片瞬间断开电位时，应在断开0.5秒后读数并记录（通常为万用表显示的第二个数值）；
（4）一般情况下检查片的瞬间断开电位数值应保持缓慢降低，若快速下降则表示检查片没有充分阴极极化，需重新埋设完全极化后再测量；
（5）测量检查片阴极极化衰减或极化形成时，阴极保护电流中断周期应通过现场试验进行验证，必须保证试片既能充分极化又能获得去极化过程。

（6）可定制各种规格的阴极保护检查片，具体请咨询河南邦信防腐材料有限公司。

阴极保护测试桩的用途及使用方法
测试桩用途：主要用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。

测试桩可用于管道电位、电流、绝缘性能的测试，也可用于覆盖层检漏及交直流干扰的测试。

测试桩是一种专门用于管道阴极保护配以电位测试探头对保护管道进行测试的附属设备。

测试桩由内外镀锌管、检测线、检测接头组成。

检测接头分为六、八、十个接头三种，可以根据用户的要求生产。

型号为ZHC—3，ZHC—2。

测试桩有全高3米或2米两种，直径0.1米。

经最新改进测试桩外侧采用夏利汽车外涂装漆喷涂。

因而有更好的防腐抗紫外线抗老化性能。

测试桩的检测口，门轴采用不锈钢制作。

测试桩检测口有防雨檐，防止雨水侵入。

测试桩检测门设有专门的开启钥匙，防止非正常开启。

使用方法：
测试桩最重要的应用是阴极保护保护电位的测试，常用来测试储罐、管道等地下或水下金属结构的阴极保
护电位。

使用时，按需在被保护体上焊接一条或多条零位电缆，引入到测试桩内的接线端子上，同时，一个或多个参比电极电缆也引入测试桩的端子上，端子之间各自独立，互相不导通；测试桩也可以作为接线用途,作为接线用途时，用专用连接片将相应端子连通。

十八、阴极保护桩测试操作规程一、准备材料:
便携式参比电极、数字万用表、通讯设备
二、风险提示:
人员摔伤、环境污染
三、操作步骤:
人员受伤应立即救治，必要时送医院救治，并按程序上报作业区。

五、注意事项：
1.保护电位测试采用地表参比法。

每月对沿线所有电桩检测一次，将所测数
据汇总成表，对远传数据进行校核。

2.测试过程中若发现管道上某段电位有陡降现象时，应认真观察周围环境，
查找沿管道施工或管道防腐层破坏等原因，
3.及时向上级领导汇报，并协助处理。

埋地钢管阴极保护测试操作规程编制：批准余姚市城市天然气有限公司二0 一0年十二月阴极保护测试操作规程本规程适用于城市高、中压埋地天然气钢管的阴极保护系统，并采用牺牲阳极保护。

（一）操作步骤1、测试人员应携带好测试工具、竣工图及测试样板等相关资料，按照测试样板进行测试。

2、到测试现场后，对测试点做好必要的围护（若需要）。

3、打开测试桩保护盖，根据测试桩绝缘板接线和要求测试数据，准备测试。

4、当测量的为综合测试桩时：（见接线示意图）4．1、将万用表（测试工具）打到伏特（2V）档，并将万用表的红、黑两线接在万用表上的相应位置：a、保持测试桩绝缘板接线上的A点与C点连接，将万用表的红、黑两线分别与C点与E点相连，此时在万用表上显示的数值即为被保护钢管的保护电位（阴极电压）。

b、旋松接线板活动铜片上的螺帽，断开A点与C 点的连接，再将万用表的红、黑两线分别与A点与C点相连，此时万用表上显示的数值艰险为阳极的开路电位。

4．2、将万用表打到安培（20mA或200mA）档，并将万用表的红、黑两线接在万用表上的相应位置：a、若该测试点仅使用了单支镁阳极，先旋松接线板活动铜片上的螺帽，断开A点与C 点的连接，再将万用表的红、黑两线分别与A点与C点相连，此时万用表上显示的数值即为单支镁阳极的输出电流。

b、若该测试点仅使用了一组镁阳极，保持测试桩绝缘板接线上的A点与C点连接，将万用表的红、黑两线分别与C点与E点相连，此时在万用表上显示的数值即为组合阳极的输出电流。

4．3、测试完毕后，将活动铜片把A点与C点相连，恢复阴极保护系统，并检查绝缘接线板的螺帽是否拧紧。

5、当测试的为镯状锌阳极测试桩时：（见示意图）保护电位的测试方法与4.1a测试方法相同。

7、将测试到的数据如实填入《埋地钢管阴极保护测试表》（附表）内，并将表格上的其余内容填写完整，表格数据存档保管。

8、将测试桩保护盖重新盖好，撤掉围护。

9、本次测试结束。

（二）操作要求1、根据《城镇燃气埋地钢质管道腐蚀控制技术规程》（CJJ95-2003，钢管的保护电位应在-0.85V至-1.55V之间，阳极开路电位宜在-1.4V至-1.55V之间，阳极输出电流不应为零。

河南汇龙合金材料有限公司刘珍深井阳极的设计1.阳极串及电缆阳极串是将几支混合金属氧化物筒状阳极固定在一根阳极电缆上,混合金属氧化物阳极具有不消耗、电流输出大、体积小、重量轻的优点, 由于在工作时阳极反应会产生氯气，使阳极电缆处于酸性介质中，因此，阳极电缆的绝缘层要能够抵抗氯气的侵蚀,通常采用的阳极电缆绝缘层为PVDF/HMW-PE,截面积一般为8~10mm2 。

2.土壤电阻率土壤电阻率将决定阳极的用量、阳极井的直径及深度、电源设备的功率, 一般将阳极位置选在土壤电阻率较低，土质均匀的地方，电阻率由两种方式获得：一是现场测试，二是利用现有的阴极保护系统进行估算,阳极接地电阻一般占系统电阻的85%，如果附近的阴极保护设施输出电压为40V,电流为20A,则该系统的电阻为2Ω,阳极接地电阻为1.7Ω.可以根据阳极地床电阻公式计算出土壤的电阻率,阳极接地电阻一般小于0.5Ω.3.阳极井的尺寸河南汇龙合金材料有限公司刘珍阳极井的深度是影响阳极接地电阻的主要因素,在确定阳极井的直径时,应充分考虑到排气管阳极和电缆将占据相当的空间, 阳极井的直径一般大于200mm，当直径小于200mm 时，应对阳极的安装进行严格控制, 输出电流较大时应增大阳极井的直径。

4.回填料的电流密度回填料与土壤接触面上的电流密度是影响阳极井尺寸的因素之一, 经验表明，对于回填料的电流密度要进行限制，理由如下。

（1）阳极与土壤之间必须保持一定的湿度由于电渗透效应，阴极保护电流可以将水分蒸干，其程度取决于土壤类型以及电流密度。

（2）阳极反应消耗水分并产生气体气体的积聚或阳极表面的干燥都会增大阳极的接地电阻,气体的产生量与电流密度有关。

（3）在特殊情况下，阳极与土壤接触面的温度会升高，这会加快水分的蒸发速度，而温度又和电流密度。

土壤导热性以及阳极尺寸有关,回填料电流密度确定后，可以确定阳极长度，阳极长度只能大于计算值。

5.回填料的选择河南汇龙合金材料有限公司刘珍回填料应具有低电阻率、小粒径以及高密度等特点，使用回填料可减小阳极接地电阻、阳极的消耗和气阻，保持阳极井的形状。

阴极保护测试桩1. 引言阴极保护测试桩是一种用于测量和监测阴极保护系统有效性的设备。

阴极保护系统是一种常用的方法，用于防止金属结构（如钢结构）腐蚀的方法。

本文档将介绍阴极保护测试桩的工作原理、使用方法以及注意事项。

2. 工作原理阴极保护测试桩通过测量金属结构周围的电位来评估阴极保护系统的效果。

阴极保护系统通过在金属结构附近引入一个阴极电流，使金属结构成为一个阴极，并降低其电位，从而减少腐蚀的可能性。

测试桩一般由一个钢制或混凝土制成的桩体和一个附加的电极组成。

电极通常是一个放置在土壤中的铜杆，其电位可以与金属结构的电位进行比较。

通过测量电极和金属结构之间的电位差，可以确定阴极保护系统的效果。

3. 使用方法使用阴极保护测试桩的步骤如下：3.1 安装测试桩首先，需要选择一个合适的位置来安装测试桩。

安装位置应该在金属结构附近，并且足够接近以便进行电位测量。

将测试桩插入土壤中，确保桩体与土壤紧密接触。

使用适当的工具可以加强桩体与土壤之间的接触。

3.2 连接电极将电极连接到测试桩上。

电极一般具有一根铜杆，通过连接器连接到测试桩的电缆上。

确保电极与土壤紧密接触，以保证良好的电位测量。

3.3 连接测试设备将测试设备的电缆连接到测试桩上。

测试设备通常是一个便携式电位计，用于测量金属结构和电极之间的电位差。

确保正确连接测试设备，并确保设备工作正常。

3.4 测量电位差打开测试设备，并进行电位测量。

将电位计的探针分别与金属结构和电极接触，记录下两者之间的电位差。

根据电位差的数值，可以评估阴极保护系统的有效性。

4. 注意事项在使用阴极保护测试桩时，需要注意以下事项：•安装位置的选择非常重要，应该确保测试桩足够接近金属结构，并且不会受到其他干扰因素的影响。

•确保测试桩与土壤紧密接触，以确保良好的电位测量。

•在进行电位测量之前，应该先确保测试设备工作正常，并且正确连接到测试桩上。

•对于长期监测阴极保护系统的情况，应定期检查测试桩和电极的状态，并进行必要的维护和更换。

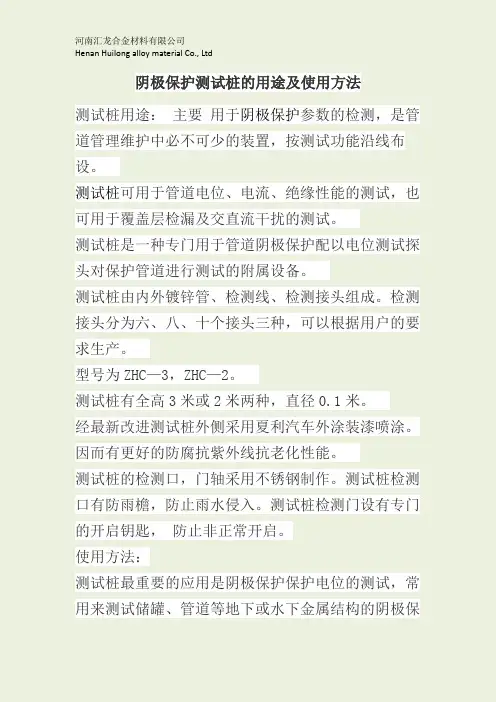

阴极保护测试桩的用途及使用方法
测试桩用途：主要用于阴极保护参数的检测，是管道管理维护中必不可少的装置，按测试功能沿线布设。

测试桩可用于管道电位、电流、绝缘性能的测试，也可用于覆盖层检漏及交直流干扰的测试。

测试桩是一种专门用于管道阴极保护配以电位测试探头对保护管道进行测试的附属设备。

测试桩由内外镀锌管、检测线、检测接头组成。

检测接头分为六、丿I、十个接头三种，可以根据用户的要求生产。

型号为ZHC—3, ZHC—2o
测试桩有全高3米或2米两种，直径0.1米。

经最新改进测试桩外侧采用夏利汽车外涂装漆喷涂。

因而有更好的防腐抗紫外线抗老化性能。

测试桩的检测口，门轴采用不锈钢制作。

测试桩检测口有防雨檐，防止雨水侵入。

测试桩检测门设有专门的开启钥匙，防止非正常开启。

使用方法：
测试桩最重要的应用是阴极保护保护电位的测试，常用来测试储罐、管道等地下或水下金属结构的阴极保
护电位。

使用时，按需在被保护体上焊接一条或多条零位电缆，引入到测试桩内的接线端子上，同时，一个或多个参比电极电缆也引入测试桩的端子上，端子之间各自独立，互相不导通；测试桩也可以作为接线用途，作为接线用途时，用专用连接片将相应端子连通。

十八、阴极保护桩测试操作规程—、准备材料：
便携式参比电极、数字万用表、通讯设备
二、风险提亦:
人员摔伤、环境污染
三、操作步骤:
四、应急处置程序：
人员受伤应立即救治，必要时送医院救治，并按程序上报作业区。

五、注意事项：
1. 保护电位测试采用地表参比法。

每月对沿线所有电桩检测一次，将所测数据汇总
成表，对远传数据进行校核。

2. 测试过程中若发现管道上某段电位有陡降现象时，应认真观察周围环境，查找沿
管道施工或管道防腐层破坏等原因，
3. 及时向上级领导汇报，并协助处理。
