阴极保护检测片、失重检查片、阴极保护腐蚀试片的安装方式
图纸请联系河南邦信防腐材料有限公司索取,请勿截屏盗图。
注意事项
(1)失重检查片必须埋设至少24小时保证其充分极化后,再进行相关测试;
(2)现场必须选用经校准过的硫酸铜参比电极进行测试;
(3)使用数字万用表测量极化试片检查片瞬间断开电位时,应在断开0.5秒后读数并记录(通常为万用表显示的第二个数值);
(4)一般情况下检查片的瞬间断开电位数值应保持缓慢降低,若快速下降则表示检查片没有充分阴极极化,需重新埋设完全极化后再测量;
(5)测量检查片阴极极化衰减或极化形成时,阴极保护电流中断周期应通过现场试验进行验证,必须保证试片既能充分极化又能获得去极化过程。
(6)可定制各种规格的阴极保护检查片,具体请咨询河南邦信防腐材料有限公司。

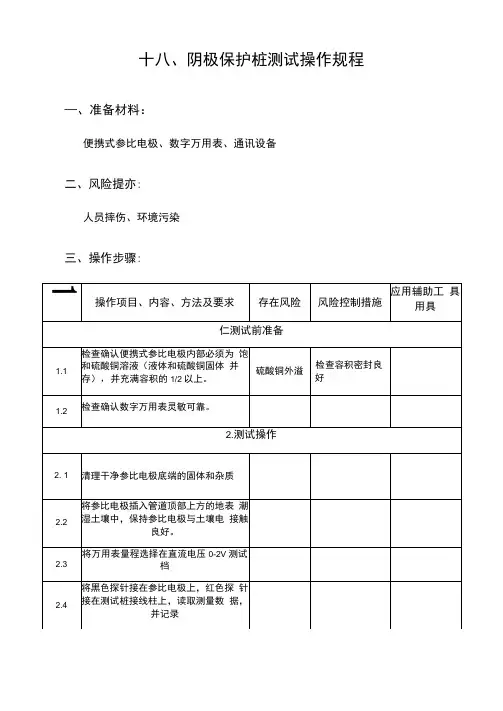

十八、阴极保护桩测试操作规程一、准备材料:
便携式参比电极、数字万用表、通讯设备
二、风险提示:
人员摔伤、环境污染
三、操作步骤:
人员受伤应立即救治,必要时送医院救治,并按程序上报作业区。
五、注意事项:
1.保护电位测试采用地表参比法。
每月对沿线所有电桩检测一次,将所测数
据汇总成表,对远传数据进行校核。
2.测试过程中若发现管道上某段电位有陡降现象时,应认真观察周围环境,
查找沿管道施工或管道防腐层破坏等原因,
3.及时向上级领导汇报,并协助处理。

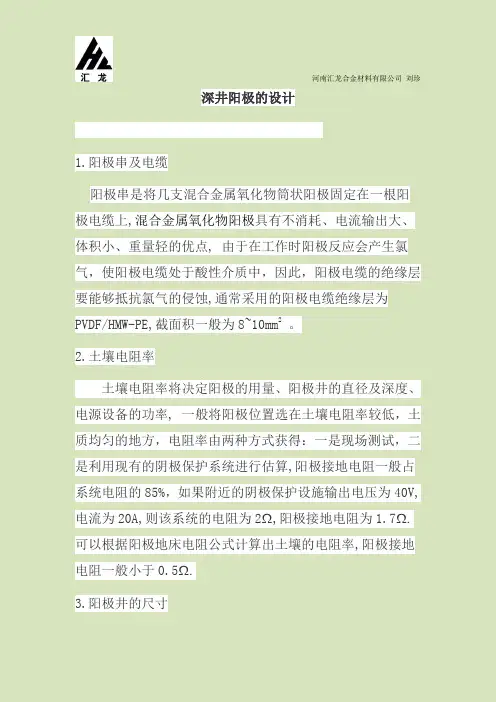

河南汇龙合金材料有限公司刘珍深井阳极的设计1.阳极串及电缆阳极串是将几支混合金属氧化物筒状阳极固定在一根阳极电缆上,混合金属氧化物阳极具有不消耗、电流输出大、体积小、重量轻的优点, 由于在工作时阳极反应会产生氯气,使阳极电缆处于酸性介质中,因此,阳极电缆的绝缘层要能够抵抗氯气的侵蚀,通常采用的阳极电缆绝缘层为PVDF/HMW-PE,截面积一般为8~10mm2 。
2.土壤电阻率土壤电阻率将决定阳极的用量、阳极井的直径及深度、电源设备的功率, 一般将阳极位置选在土壤电阻率较低,土质均匀的地方,电阻率由两种方式获得:一是现场测试,二是利用现有的阴极保护系统进行估算,阳极接地电阻一般占系统电阻的85%,如果附近的阴极保护设施输出电压为40V,电流为20A,则该系统的电阻为2Ω,阳极接地电阻为1.7Ω.可以根据阳极地床电阻公式计算出土壤的电阻率,阳极接地电阻一般小于0.5Ω.3.阳极井的尺寸河南汇龙合金材料有限公司刘珍阳极井的深度是影响阳极接地电阻的主要因素,在确定阳极井的直径时,应充分考虑到排气管阳极和电缆将占据相当的空间, 阳极井的直径一般大于200mm,当直径小于200mm 时,应对阳极的安装进行严格控制, 输出电流较大时应增大阳极井的直径。
4.回填料的电流密度回填料与土壤接触面上的电流密度是影响阳极井尺寸的因素之一, 经验表明,对于回填料的电流密度要进行限制,理由如下。
(1)阳极与土壤之间必须保持一定的湿度由于电渗透效应,阴极保护电流可以将水分蒸干,其程度取决于土壤类型以及电流密度。
(2)阳极反应消耗水分并产生气体气体的积聚或阳极表面的干燥都会增大阳极的接地电阻,气体的产生量与电流密度有关。
(3)在特殊情况下,阳极与土壤接触面的温度会升高,这会加快水分的蒸发速度,而温度又和电流密度。
土壤导热性以及阳极尺寸有关,回填料电流密度确定后,可以确定阳极长度,阳极长度只能大于计算值。
5.回填料的选择河南汇龙合金材料有限公司刘珍回填料应具有低电阻率、小粒径以及高密度等特点,使用回填料可减小阳极接地电阻、阳极的消耗和气阻,保持阳极井的形状。

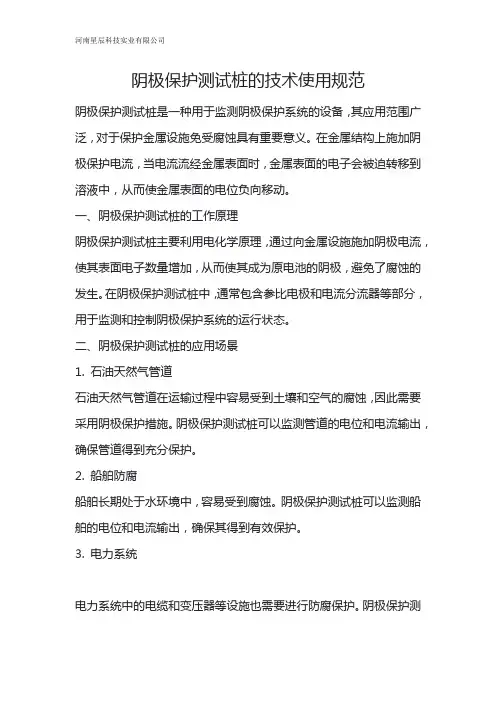

阴极保护测试桩的技术使用规范阴极保护测试桩是一种用于监测阴极保护系统的设备,其应用范围广泛,对于保护金属设施免受腐蚀具有重要意义。
在金属结构上施加阴极保护电流,当电流流经金属表面时,金属表面的电子会被迫转移到溶液中,从而使金属表面的电位负向移动。
一、阴极保护测试桩的工作原理阴极保护测试桩主要利用电化学原理,通过向金属设施施加阴极电流,使其表面电子数量增加,从而使其成为原电池的阴极,避免了腐蚀的发生。
在阴极保护测试桩中,通常包含参比电极和电流分流器等部分,用于监测和控制阴极保护系统的运行状态。
二、阴极保护测试桩的应用场景1. 石油天然气管道石油天然气管道在运输过程中容易受到土壤和空气的腐蚀,因此需要采用阴极保护措施。
阴极保护测试桩可以监测管道的电位和电流输出,确保管道得到充分保护。
2. 船舶防腐船舶长期处于水环境中,容易受到腐蚀。
阴极保护测试桩可以监测船舶的电位和电流输出,确保其得到有效保护。
3. 电力系统电力系统中的电缆和变压器等设施也需要进行防腐保护。
阴极保护测试桩可以监测电缆和变压器的电位和电流输出,确保其得到充分保护。
三、阴极保护测试桩主要由以下几个部分组成:1. 电位测量电极:用于测量金属设施的电位。
2. 电流测量电极:用于测量阴极保护系统的电流。
3. 连接电缆:用于连接测试桩与测量仪器。
4. 保护箱:用于保护测试桩的内部元件和连接电缆。
5. 安装基座:用于将测试桩固定在金属设施上。
使用阴极保护测试桩时,需要注意以下几点:四、使用阴极保护测试桩时,需要注意以下几点:1. 确保测量电极与金属表面的接触良好,避免测量误差。
2. 在进行测量前,确保金属表面干燥、无杂物和涂层。
3. 在使用测试桩时,应遵循相关的安全操作规程,确保人员安全和设备安全。

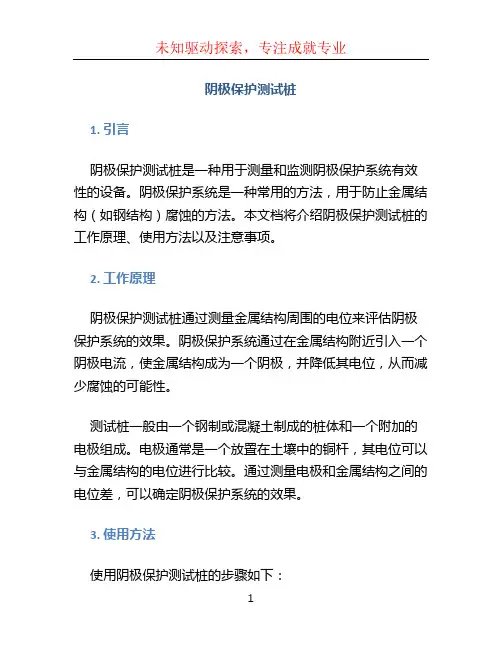

阴极保护测试桩1. 引言阴极保护测试桩是一种用于测量和监测阴极保护系统有效性的设备。
阴极保护系统是一种常用的方法,用于防止金属结构(如钢结构)腐蚀的方法。
本文档将介绍阴极保护测试桩的工作原理、使用方法以及注意事项。
2. 工作原理阴极保护测试桩通过测量金属结构周围的电位来评估阴极保护系统的效果。
阴极保护系统通过在金属结构附近引入一个阴极电流,使金属结构成为一个阴极,并降低其电位,从而减少腐蚀的可能性。
测试桩一般由一个钢制或混凝土制成的桩体和一个附加的电极组成。
电极通常是一个放置在土壤中的铜杆,其电位可以与金属结构的电位进行比较。
通过测量电极和金属结构之间的电位差,可以确定阴极保护系统的效果。
3. 使用方法使用阴极保护测试桩的步骤如下:3.1 安装测试桩首先,需要选择一个合适的位置来安装测试桩。
安装位置应该在金属结构附近,并且足够接近以便进行电位测量。
将测试桩插入土壤中,确保桩体与土壤紧密接触。
使用适当的工具可以加强桩体与土壤之间的接触。
3.2 连接电极将电极连接到测试桩上。
电极一般具有一根铜杆,通过连接器连接到测试桩的电缆上。
确保电极与土壤紧密接触,以保证良好的电位测量。
3.3 连接测试设备将测试设备的电缆连接到测试桩上。
测试设备通常是一个便携式电位计,用于测量金属结构和电极之间的电位差。
确保正确连接测试设备,并确保设备工作正常。
3.4 测量电位差打开测试设备,并进行电位测量。
将电位计的探针分别与金属结构和电极接触,记录下两者之间的电位差。
根据电位差的数值,可以评估阴极保护系统的有效性。
4. 注意事项在使用阴极保护测试桩时,需要注意以下事项:•安装位置的选择非常重要,应该确保测试桩足够接近金属结构,并且不会受到其他干扰因素的影响。
•确保测试桩与土壤紧密接触,以确保良好的电位测量。
•在进行电位测量之前,应该先确保测试设备工作正常,并且正确连接到测试桩上。
•对于长期监测阴极保护系统的情况,应定期检查测试桩和电极的状态,并进行必要的维护和更换。

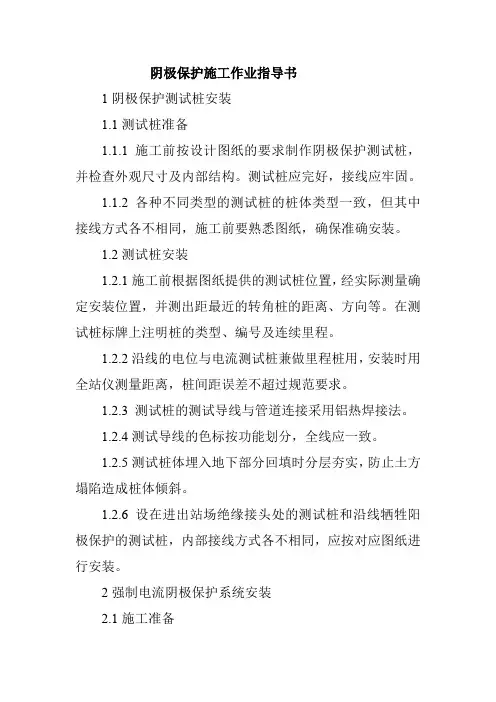

阴极保护施工作业指导书1阴极保护测试桩安装1.1测试桩准备1.1.1 施工前按设计图纸的要求制作阴极保护测试桩,并检查外观尺寸及内部结构。
测试桩应完好,接线应牢固。
1.1.2 各种不同类型的测试桩的桩体类型一致,但其中接线方式各不相同,施工前要熟悉图纸,确保准确安装。
1.2测试桩安装1.2.1施工前根据图纸提供的测试桩位置,经实际测量确定安装位置,并测出距最近的转角桩的距离、方向等。
在测试桩标牌上注明桩的类型、编号及连续里程。
1.2.2沿线的电位与电流测试桩兼做里程桩用,安装时用全站仪测量距离,桩间距误差不超过规范要求。
1.2.3 测试桩的测试导线与管道连接采用铝热焊接法。
1.2.4测试导线的色标按功能划分,全线应一致。
1.2.5测试桩体埋入地下部分回填时分层夯实,防止土方塌陷造成桩体倾斜。
1.2.6设在进出站场绝缘接头处的测试桩和沿线牺牲阳极保护的测试桩,内部接线方式各不相同,应按对应图纸进行安装。
2强制电流阴极保护系统安装2.1施工准备2.1.1施工前,施工人员要充分了解和掌握图纸要求,了解本施工区段中各种不同结构的阴极保护系统的功能,以及阴极保护站内外设施的分布和施工要求。
2.1.2 施工前作好备料工作,所有材料、设备的规格型号应与图纸相符,如需代用应经设计部门同意。
2.1.3各种设备到现场后,要根据装箱单开箱检查、清点,各种零部件、随机工具和设备资料应齐全完整。
检查直流电源设备,如整流器、恒电位仪等,必须内部接线坚固可靠;同时按产品说明书或设备图纸所述的检查方法接通电路,用万用表测量检查仪器工作状况。
如采用可控硅电位移,按出厂技术标准对交流输出特性、漂移特性、负载特性、防干扰能力、流经参比电极的电流、防雷击余波、过流保护和复位、自动报警等备项性能指标逐台进行检验。
2.1.4检查辅助阳极的材料、尺寸、导线长度及是否符合设计要求,在搬运和安装时应注意避免阳极断裂或损伤。
2.1.5安装前对导线作绝缘探伤检查,如有缺陷应修复。

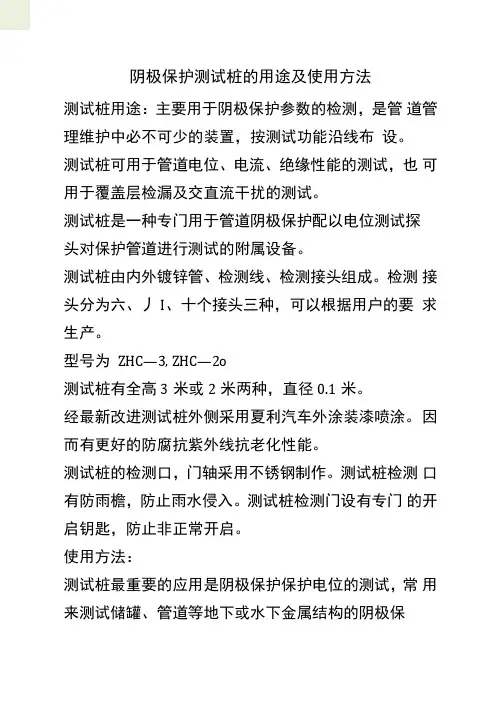

阴极保护测试桩的用途及使用方法
测试桩用途:主要用于阴极保护参数的检测,是管道管理维护中必不可少的装置,按测试功能沿线布设。
测试桩可用于管道电位、电流、绝缘性能的测试,也可用于覆盖层检漏及交直流干扰的测试。
测试桩是一种专门用于管道阴极保护配以电位测试探头对保护管道进行测试的附属设备。
测试桩由内外镀锌管、检测线、检测接头组成。
检测接头分为六、丿I、十个接头三种,可以根据用户的要求生产。
型号为ZHC—3, ZHC—2o
测试桩有全高3米或2米两种,直径0.1米。
经最新改进测试桩外侧采用夏利汽车外涂装漆喷涂。
因而有更好的防腐抗紫外线抗老化性能。
测试桩的检测口,门轴采用不锈钢制作。
测试桩检测口有防雨檐,防止雨水侵入。
测试桩检测门设有专门的开启钥匙,防止非正常开启。
使用方法:
测试桩最重要的应用是阴极保护保护电位的测试,常用来测试储罐、管道等地下或水下金属结构的阴极保
护电位。
使用时,按需在被保护体上焊接一条或多条零位电缆,引入到测试桩内的接线端子上,同时,一个或多个参比电极电缆也引入测试桩的端子上,端子之间各自独立,互相不导通;测试桩也可以作为接线用途,作为接线用途时,用专用连接片将相应端子连通。
十八、阴极保护桩测试操作规程—、准备材料:
便携式参比电极、数字万用表、通讯设备
二、风险提亦:
人员摔伤、环境污染
三、操作步骤:
四、应急处置程序:
人员受伤应立即救治,必要时送医院救治,并按程序上报作业区。
五、注意事项:
1. 保护电位测试采用地表参比法。
每月对沿线所有电桩检测一次,将所测数据汇总
成表,对远传数据进行校核。
2. 测试过程中若发现管道上某段电位有陡降现象时,应认真观察周围环境,查找沿
管道施工或管道防腐层破坏等原因,
3. 及时向上级领导汇报,并协助处理。
阴保桩测试电位方法一、引言阴保桩测试电位方法是一种用于检测阴保桩系统工作性能的方法。
阴保桩是一种用于防腐保护的设施,主要用于防止金属结构(如管道、储罐等)受到腐蚀。
阴保桩测试电位方法可以帮助我们了解阴保桩系统是否正常工作,对防腐保护工作起到重要的指导作用。
二、阴保桩的作用和原理阴保桩是通过将金属材料与一个更容易腐蚀的金属(如锌或铝)相连,以形成一个电化学电池,从而实现防腐保护的。
阴保桩的主要作用是通过电流的作用将金属结构上的腐蚀电位降低到一个安全范围,从而减少或防止金属结构的腐蚀。
三、阴保桩测试电位方法的步骤1. 测试前准备:在进行阴保桩测试电位之前,需要进行一些准备工作。
首先,要确保测试设备和电极的连接良好,以确保测试的准确性。
其次,要对测试仪器进行校准,以保证测试结果的准确性。
最后,要选择合适的测试点和测试时间,以便获取有代表性的测试数据。
2. 测试电位:将测试电极连接到阴保桩上,并将电位计连接到测试电极上。
然后,测量测试电极与地面之间的电位差。
这个电位差可以反映出阴保桩系统的工作状态。
通常情况下,阴保桩的电位应该在一定的范围内,如果电位过高或过低,则说明阴保桩系统存在问题。
3. 分析结果:根据测试数据,可以对阴保桩系统的工作状态进行分析。
如果测试电位与预期值相符,则说明阴保桩系统正常工作。
如果测试电位超过或低于预期值,则可能存在阴保桩系统故障或不良的防腐保护效果。
在进行分析时,还可以结合其他测试数据和现场观察情况,综合判断阴保桩系统的实际工作情况。
四、常见问题及解决方法1. 测试电位过高:如果测试电位过高,可能是阴保桩系统存在漏电或接地不良的问题。
此时,需要检查阴保桩系统的接地装置是否完好,并进行必要的修复或更换。
2. 测试电位过低:如果测试电位过低,可能是阴保桩的防腐保护效果不好。
此时,可以考虑增加阴保桩的数量或改进阴保桩的设计,以提高防腐保护效果。
3. 测试数据不稳定:如果测试数据波动较大或不稳定,可能是测试仪器或电极连接存在问题。
阴极保护测试桩的用途及使用方法
测试桩用途:主要用于阴极保护参数的检测,是管道管理维护中必不可少的装置,按测试功能沿线布设。
测试桩可用于管道电位、电流、绝缘性能的测试,也可用于覆盖层检漏及交直流干扰的测试。
测试桩是一种专门用于管道阴极保护配以电位测试探头对保护管道进行测试的附属设备。
测试桩由内外镀锌管、检测线、检测接头组成。
检测接头分为六、八、十个接头三种,可以根据用户的要求生产。
型号为ZHC—3,ZHC—2。
测试桩有全高3米或2米两种,直径0.1米。
经最新改进测试桩外侧采用夏利汽车外涂装漆喷涂。
因而有更好的防腐抗紫外线抗老化性能。
测试桩的检测口,门轴采用不锈钢制作。
测试桩检测口有防雨檐,防止雨水侵入。
测试桩检测门设有专门的开启钥匙,防止非正常开启。
使用方法:
测试桩最重要的应用是阴极保护保护电位的测试,常
用来测试储罐、管道等地下或水下金属结构的阴极保护电位。
使用时,按需在被保护体上焊接一条或多条零位电缆,引入到测试桩内的接线端子上,同时,一个或多个参比电极电缆也引入测试桩的端子上,端子之间各自独立,互相不导通;测试桩也可以作为接线用途,作为接线用途时,用专用连接片将相应端子连
通。
阴极保护测试桩的使用方法阴极保护测试桩的使用方法如下:
1.测试桩的安装:
•安装位置选择:测试桩一般安装在阴极保护系统的阳极保护区域中,使其能够在工作状态下与阴极保护系统中的阴极保护电流相连,形成电路。
安装时应注意将测试桩与阴极保护系统中的其他部分分离开来,以保证测试结果的准确性。
•安装步骤:首先进行原测试桩的开挖,露出测试桩底部的穿线孔。
然后使用不小于6mm²的测试电缆从原电位测试桩底部穿线孔引线至原电位测试桩接线板处,引线端头使用铜鼻子压紧固定,铜鼻子通过接线板处的跨接片与原管道测试线进行连接。
1.测试流程:
•测试前准备:清理干净参比电极底端的固体和杂质,将参比电极插入管道顶部上方1M范围的地表潮湿土壤中,保持参比电极与土壤电接触良好。
•开始测试:打开数字万用表,将量程选择在直流2V电压测试档,将黑色探针接在参比电极上,红色探针接在测试桩接线柱上,读取测量数据,并记录。
•数据分析:如发现保护电位达不到或超过允许范围时,应及时向上级领导汇报。
1.注意事项:
•在进行测试前,确保金属表面干燥、无杂物和涂层,以确保测量电极与金属表面的接触良好,避免测量误差。
•在使用测试桩时,应遵循相关的安全操作规程,确保人员安全和设备安全。
通过阴极保护测试桩的使用,可以监测管道的电位和电流输出,确保管道得到充分保护,延长其使用寿命。
此外,这种测试桩还可以用于电力系统中的电缆和变压器等设施的防腐保护。
请注意,以上仅为阴极保护测试桩的基本使用方法和注意事项。
在实际操作中,建议参考产品说明书或咨询相关领域的专家,以确保正确、安全地使用测试桩。
河南汇龙合金材料有限公司刘珍为大家讲解阴极保护效果评估常用的测量通电电位以及测量技术的方法阴极保护效果评估常用的方法国内最常用的方法是测量通电电位。
管地电位测量值中存在各种电流和电阻产生的IR降误差,简称IR降。
IR降的存在会影响阴极保护的有效性。
目前常用的测量技术有断电法、极化试片法、极化探头法、近参比法、密间隔电位测量和远地法等。
河南汇龙合金材料有限公司刘珍为大家讲解阴极保护电流流经测试区域土壤所造成的欧姆电压降是土壤IR降最重要的来源之一。
当电流中断时IR降立即消失,阴极保护的极化效应只能是慢慢消失,在测量时中断阴极保护地床和被保护构筑物之间的电流,就可得到无IR降的测量值,这就是所谓断电法,也称通-断电法或电流中断法。
当所有管道阴极保护站电源设备安装好卫星同步断电器后,便可进行通/断时间同步测试多个测试点的准确阴极保护电位。
在管道阴极保护工程电流被同步中断后,被保护管段对地电位随时间的变化曲线称为极化衰减曲线。
在阴极保护检测桩管道处挖坑,在检测桩管道埋设处放置参比电极。
因参比电极和被测表面间土壤电阻(R)变小,而使IR降减小。
此方法克服了地表参比点位置差异可能造河南汇龙合金材料有限公司刘珍为大家讲解成的误差,提高了数据的可比性。
不过,对于高电阻、大电流状态下,且参比电极位置又没对准覆盖层缺陷时,IR降误差仍然存在。
阴极保护电流密度不是固定不变的数值,所以,一般不用它作为阴极保护的控制参数,但通过定期计算阴极保护站所辖管段平均保护电流密度并与历史数据进行对比分析,可以发现阴极保护或者防腐层的异常并及时查找原因。
通过分析阴极保护电流的影响因素,进行一系列相关的实验,得出电流密度与防腐层、土壤电阻率等之间的衰减规律,建立电流密度分布的的衰减模型,指出阴极保护效果正常情况下的阴极保护电流密度的衰减范围。
基于得到的数据,开发油气管道阴极保护电流与防腐层状况联合评估软件,建立起利用阴极保护现场的实测数据监测防腐层和管道防腐情况的实用技术,为阴极保护在管道上的高效利用提供了理论基础和技术支持,提高了系统的工作效率。
阴极保护测试桩的用途及使用方法
测试桩用途:主要用于阴极保护参数的检测,是管道管理维护中必不可少的装置,按测试功能沿线布设。
测试桩可用于管道电位、电流、绝缘性能的测试,也可用于覆盖层检漏及交直流干扰的测试。
测试桩是一种专门用于管道阴极保护配以电位测试探头对保护管道进行测试的附属设备。
测试桩由内外镀锌管、检测线、检测接头组成。
检测接头分为六、八、十个接头三种,可以根据用户的要求生产。
型号为ZHC—3,ZHC—2。
测试桩有全高3米或2米两种,直径0.1米。
经最新改进测试桩外侧采用夏利汽车外涂装漆喷涂。
因而有更好的防腐抗紫外线抗老化性能。
测试桩的检测口,门轴采用不锈钢制作。
测试桩检测口有防雨檐,防止雨水侵入。
测试桩检测门设有专门的开启钥匙,防止非正常开启。
使用方法:
测试桩最重要的应用是阴极保护保护电位的测试,常
用来测试储罐、管道等地下或水下金属结构的阴极保护电位。
使用时,按需在被保护体上焊接一条或多条零位电缆,引入到测试桩内的接线端子上,同时,一个或多个参比电极电缆也引入测试桩的端子上,端子之间各自独立,互相不导通;测试桩也可以作为接线用途,作为接线用途时,用专用连接片将相应端子连
通。
阴极保护测试桩安装和测量方法技术说明文件河南邦信防腐材料有限公司技术部(欢迎下载,请勿转载)阴极保护测试桩外观:阴极保护测试桩说明书:测试桩又称为测试桩检测桩,阴极保护桩,电位测试桩,电流测试桩。
按材质可分为钢制测试桩、水泥测试桩、塑钢测试桩、碳钢测试桩。
按使用环境可分为城网测试桩,埋地管道测试桩等。
主要用于埋地管道阴极保护参数的检测,是管道管理维护中必不可少的装置,按测试功能沿线布设。
测试桩可用于管道电位、电流、绝缘性能的测试,也可用于覆盖层检漏及交直流干扰的测试。
河南邦信公司根据客户要求设计出防盗、防爆测试桩和防御多功能测试桩、防爆型测试桩,采用最新工艺表面喷塑镀锌,有效防止测试桩在使用中本身的腐蚀。
河南邦信公司的测试桩采用无缝焊接技术,经久耐用,美观大方,是阴极保护参数测试桩理想选择。
钢管测试桩的说明:河南邦信公司生产的钢管测试桩主要有普通钢管测试桩、防雨型钢管测试桩。
常用尺寸如下:测试桩类型直径长度钢管测试桩Φ 108 1.5 米- 3 米防雨测试桩Φ 108 1.5 米- 3 米测试桩的分类:1、按材质分:钢质测试桩、水泥测试桩、塑料测试桩。
钢质测试桩又分为碳钢测试桩和不锈钢测试桩。
2、按功能分:●电位测试桩:主要用于检测保护电位●牺牲阳极测试桩:用于连接牺牲阳极,测量牺牲阳极的性能参数●电流测试桩:测量管中电流●保护效果测试桩:连接测试片可根据客户需求生产不同形状、不同规格产品.阴极保护水泥测试桩生产图片:阴极保护水泥测试桩内部接线端子图片:阴极保护钢制电流测试桩(喷塑)图片:阴极保护钢制电位测试桩内部测试板图片:阴极保护钢制测试桩铭牌铝牌订做图片:电位测试桩(防水型)图片:电位测试桩(防水型)内部测试板图片城镇天然气管道测试桩正面图:城镇天然气管道测试桩侧面图:PVC测试桩公里桩图片阴极保护不锈钢测试桩图片阴极保护交叉天然气管道测试桩与阴极保护测试桩配套的等电位连接器安装图与阴极保护测试桩配套的固态去耦合器安装图:阴极保护测试桩安装施工方法及检测方法:所有电缆通过测试桩钢管底部引到接线端子;根据设计要求确认埋深,测试电缆数量及接线方式:①电位测试桩:管道测试电缆接红色接线端子,参比电极电缆接黑色接线端子;②电化学测试桩:两只阳极所带电缆分别接测试装内的红色接线端子,管道测试电缆接上部黑色接线端子,参比电极电缆接下部黑色接线端子。
将测试桩埋入地下后,用混凝土浇注,并确保与地面垂直、牢固可靠,并将测试桩门锁好。
测试时只需打开测试桩门,将万用表调至2V档量程,然后将万用表的两条线分别接相应接线端子,读取并记录数据即可。
管道绝缘接头测试桩与长效硫酸铜参比电极设计图:(含极化探头安装、锌接地电池安装)铁路下穿管道固态去耦合器安装测试桩设计图:(含镁合金牺牲阳极施工、含防雷锌包钢接地极施工)防爆型多功能阴极保护测试桩安装图:阴极保护测试桩牺牲阳极安装图:阴极保护测试桩与管道放热焊接模具图:阴极保护测试桩测试原理图:阴极保护测试桩测试数据图:钢制埋地管道阴极保护效果评价应采用断电电位指标,现场测试通常使用同步中断法,但其并不适用于无法同步中断管中阴极保护电流,以及受杂散电流干扰的管段。
阴极保护电位检查片可以解决这一难题,通过模拟管道防腐层漏点,利用检查片的瞬间断开电位实现近似管道断电电位的测量。
本文详细介绍了管道阴极保护电位检查片的适用范围、设计、安装、测试及分析等内容,通过具体实施案例明确了数据记录的规范性,并验证了测试方法的可行性,为该方法的推广应用奠定实践基础。
钢质埋地管道通常是采用防腐层和阴极保护联合保护的方式,防腐层作为第一层堡垒,利用其良好的绝缘性、抗渗透性及机械性能达到防腐目的;阴极保护系统作为第二道防线,可在防腐层破损或存在微孔处,通过保护电流对管道施加阴极极化,从而减缓或消除管壁腐蚀。
根据GB/T 21448-2008《埋地钢质管道阴极保护技术规范》,管道阴极保护效果评价应采用断电电位指标,现场测试通常使用GPS同步中断法,但其并不适用于无法同步中断管中阴极保护电流,以及受杂散电流干扰的管段。
阴极保护电位检查片可以解决这一难题,通过模拟管道防腐层漏点,利用检查片的瞬间断开电位实现近似管道断电电位的测量。
阴极保护电位检查片是用于模拟被调查管道阴极极化后电位的检查片,将其埋设在管道测试点处,检查片部分裸露,其余部分有防腐层,检查片的埋设状态、材质均与管道相同,通过电缆与管道连接起来,这样检查片的裸露部分就模拟了管道的一个防腐层漏点。
当管道处于阴极保护状态时,管道被保护电流极化的同时,检查片也会被极化为与管道相同的程度,只需测量检查片的瞬时断开电位,即可代表管道测量点的断电电位。
NACE SP0502-2010《管道外腐蚀直接评价方法》认为检查片的断电电位近似于管道防腐层漏点处的阴极保护电位,能够评估管道阴极保护效果。
1 适用范围阴极保护电位检查片能够评价埋地钢制管道阴极保护效果,只要能将检查片连接在管道上便可应用,尤其适用于同步中断法受限制的下列情况:(1)不能同步中断保护系统内多台恒电位仪提供的阴极保护电流;(2)存在外部阴极保护系统影响,难以中断该保护系统的恒电位仪;(3)存在直接连接的、不能中断的牺牲阳极;(4)存在直流杂散电流影响,导致断电电位不能代表阴极保护电位;(5)采用管道阴极极化衰减或极化形成判断管道阴极保护效果;(6)公共走廊内存在多条管道,彼此造成干扰影响。
2 检查片设计阴极保护电位检查片材料应与测试管道材料相同,检查片裸露面积应与测试管段中可能产生的防腐层最大缺陷接近,裸露面积宜为10~100cm2,3PE 防腐层及环氧涂层宜取10cm2,沥青类防腐层宜取50cm2。
裸露面应位于检查片阔面的中间部分,并用易去除的耐水密封材料覆盖其余面积,通常采用油性涂料或PE套,检查片成品如图1所示。
图1:裸露面积为10cm2检查片成品检查片表面应保持金属光泽、无锈蚀;检查片与电缆连接牢固,连接电阻尽可能小,连接处无锈蚀并做密封处理;必要时需对检查片及电缆连接处进行除锈。
3 检查片安装阔面应平行于管道,且裸露面背对管道埋设,检查片中心应与管道中心处于统一标高,与管壁净距离宜为0.1~0.3m。
每处埋设位置分别在管道两侧安装2个检查片,即阴保极化试片和自腐蚀试片。
检查片埋设宜符合图2规定。
图2:检查片安装示意图检查片周围的土壤用水润湿并压实,使检查片与土壤紧密接触,确保其充分极化。
阴保极化试片通过测试桩或其它易连接装置与管道连接,并串联电气开关或类似装置(例如电流中断器)使检查片能够迅速与管道断开。
若检查片长期埋设监测阴极保护效果,宜使用长效参比电极,且尽量靠近检查片的位置埋设;若检查片临时安装测试,宜采用便携式参比电极,放在检查片正上方的地表来测量。
4 测试及分析4.1 测量仪器表1中列出了4种参数测试时常用的仪器。
4.2 测试程序(1)测试前应确保管道和检查片被充分极化,保持阴极保护电流被连续施加在管道上;(2)保持阴保极化试片与管道的连接,测试和记录阴保极化试片通电电位;(3)短暂断开阴保极化试片与管道的连接,测试和记录阴保极化试片瞬时断开电位;(4)测试和记录自腐蚀试片的自然腐蚀电位;(5)在动态直流干扰管段测量检查片阴极极化衰减或极化形成时,需利用数据记录仪和电流中断器连续记录阴保极化试片连通、断开、再连通循环过程中的保护电位。
数据记录仪测试频率不低于10次/秒,记录时间不低于5分钟;电流中断周期根据试片现场极化情况选定,宜选用12秒通/3秒断,断电时间不宜超过30秒。
4.3 结果分析(1)当测得的检查片通电电位与瞬时断开电位较接近时,检查片通电电位、瞬时断开电位均可以代表检查片邻近区域管道的阴极保护电位;(2)当测得的检查片瞬时断开电位和通电电位有较大差异时,此时仅检查片瞬时断开电位可代表检查片邻近区域管道的阴极保护电位;(3)通过检查片的瞬时断开电位,采用-850mV电位准则评价管道的阴极保护效果;(4)若不满足电位准则,也可以比较检查片的自然腐蚀电位和瞬时断开电位,采用100mV阴极极化准则评价管道的阴极保护效果,但在高温条件下、SRB的土壤中、存在杂散电流干扰、以及异种金属材料耦合的管道不适用;(5)检查片阴极极化衰减或极化形成电位曲线有助于分析动态直流干扰管段的阴极保护状况。
4.4 注意事项(1)检查片必须埋设至少24小时保证其充分极化后,再进行相关测试;(2)现场必须选用经校准过的硫酸铜参比电极进行测试;(3)使用数字万用表测量检查片瞬间断开电位时,应在断开0.5秒后读数并记录(通常为万用表显示的第二个数值);(4)一般情况下检查片的瞬间断开电位数值应保持缓慢降低,若快速下降则表示检查片没有充分阴极极化,需重新埋设完全极化后再测量;(5)测量检查片阴极极化衰减或极化形成时,阴极保护电流中断周期应通过现场试验进行验证,必须保证试片既能充分极化又能获得去极化过程。
5 应用案例新大线输油管道松岚-七厂段建于2004年,全长21.6km,管道材质L360钢,管径Φ711mm,管壁7.1mm,设计压力4.5MPa。
沿线9km管段与大连轻轨3号线近距离并行且发生4次穿越,间距约10~130m。
大连轻轨采用直流1500V 驱动,机车牵引电流最大2200A,其泄漏的杂散电流对与之接近的新大线管道产生动态直流干扰。
采用阴极保护电位检查片测试方法评价新大线阴极保护效果,各测试点检查片瞬间断开电位及自然电位-距离分布曲线见图3,测试数据见表2。
结果显示:大多数检查片满足-850mV电位准则,得到有效保护;其余K22、K30、K33、K34、K38检查片瞬间断开电位正于-0.85V,不满足准则要求,表明这5处测试区域管段接近或大于10cm2的防腐层漏点处于欠保护状态。
图3:检查片瞬间断开电位及自然电位—距离分布曲线典型位置处(测试桩号25-1)检查片阴极极化衰减及形成电位曲线见图4,结果显示:虽然检查片通电电位受到直流干扰影响而持续波动,但瞬间断开电位基本保持不变,说明地铁对管道的动态直流干扰属于短极化过程,并没有影响阴极保护系统对管道的长极化结果。
图4:典型位置处检查片阴极极化衰减及形成电位曲线(测试频率25次/秒)6 结论与建议(1)利用阴极保护电位检查片的瞬间断开电位能够有效评价管道阴极保护效果,尤其适用于GPS同步中断法测量管道断电电位受限制的管段区域;(2)检查片是反映其埋设区域附近管道防腐层缺陷处的实际保护状况(缺陷面积不大于检查片裸露面积),因此选择检查片裸露面积大小非常关键,一定要能代表测试管段的防腐层缺陷尺寸特性;(3)新大线测试实践表明,选取合理的检查片裸露面积、通断周期及测试频率等参数,可以实现检查片阴极极化衰减及极化形成电位曲线的测量,有助于分析判断动态直流干扰管段的阴极保护状况;(4)检查片的数量及埋设位置将影响管道阴极保护电流的实时分布,可能造成测试结果与实际情况的偏差,因此,用检查片评价管道阴极保护效果时,必须确保偏差程度控制在允许范围内。
