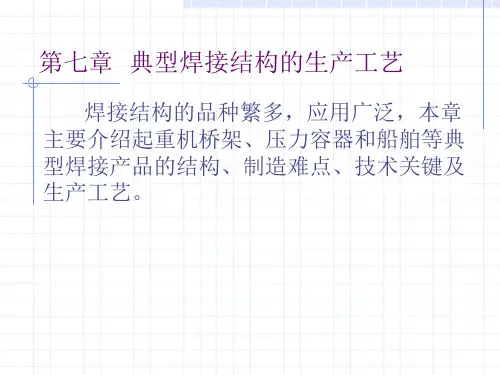

典型焊接结构的生产工艺

焊接结构生产工艺过程1. 简介焊接结构是一种将金属零件通过焊接工艺连接在一起的结构形式。

它具有连接牢固、成本低、生产效率高等优点，在工业生产中得到广泛应用。

本文将介绍焊接结构的生产工艺过程，包括焊接前准备、焊接工艺选择、焊接设备和焊接操作等内容。

2. 焊接前准备在进行焊接结构生产之前，需要进行一些必要的准备工作。

2.1 材料选择首先，需要根据焊接结构的要求选择合适的材料。

通常情况下，焊接结构所采用的材料应具有良好的焊接性能和力学性能，能够满足设计要求和使用环境的要求。

2.2 设计和制作焊接接头其次，根据焊接结构的设计要求，进行接头的设计和制作。

接头的设计应考虑到焊接过程中的应力分布和变形情况，合理选择接头形式和尺寸。

2.3 清洁和除锈在进行焊接之前，需要对焊接区域进行清洁和除锈处理，以确保焊接接头的质量。

清洁和除锈可以采用化学清洗、机械碰磨等方法进行。

3. 焊接工艺选择选择合适的焊接工艺对于焊接结构的质量和效率至关重要。

常用的焊接工艺包括手工电弧焊、气体保护焊、氩弧焊等。

3.1 手工电弧焊手工电弧焊是一种常用的焊接工艺，通过电弧产生高温，在焊接区域形成熔融池，然后使用焊条进行填充，形成焊缝。

手工电弧焊适用于焊接结构的小批量生产。

3.2 气体保护焊气体保护焊是一种在焊接过程中使用保护气体包裹焊接区域的焊接工艺，常用的保护气体有氩气、二氧化碳等。

气体保护焊的优点是焊缝质量好、成形美观，适用于对焊接质量要求较高的焊接结构。

3.3 氩弧焊氩弧焊是一种在焊接过程中使用纯氩气保护焊接区域的焊接工艺。

氩弧焊通常用于焊接薄壁结构和对焊接质量要求较高的材料，如不锈钢、铝合金等。

4. 焊接设备焊接设备是焊接结构生产中不可缺少的一部分。

常用的焊接设备有焊接机、焊枪、焊接切割机等。

4.1 焊接机焊接机是焊接结构生产中使用的电源设备，将电能转化为焊接工艺所需的电流和电压。

根据焊接工艺的不同，焊接机可以分为手动焊接机和自动焊接机。

钢结构焊接工艺及要求钢结构在现代建筑中扮演着重要的角色，它们被广泛应用于桥梁、大型工厂和高层建筑等领域。

而焊接作为一种常见的连接方法，对于钢结构的质量和安全性起着至关重要的作用。

本文将探讨钢结构焊接工艺及其要求，以期为相关从业人员提供一些参考。

一、焊接工艺1. 电弧焊电弧焊是最常用的钢结构焊接工艺之一。

它利用电弧的高温和能量，使焊条和工件熔化并连接在一起。

电弧焊分为手工电弧焊和自动电弧焊两种形式。

手工电弧焊操作简单，适用于小型和复杂结构的焊接；自动电弧焊则适用于大型结构和高效生产。

2. 气体保护焊气体保护焊是利用惰性气体（如氩气）或活性气体（如二氧化碳）来保护焊缝和熔池的一种焊接工艺。

它适用于焊接薄板和高质量要求的焊接。

气体保护焊可分为TIG焊和MIG/MAG焊两种形式。

TIG焊适用于焊接不锈钢、铝合金等材料；MIG/MAG焊适用于焊接钢结构和大批量生产。

3. 子弧焊子弧焊是一种高效率的焊接工艺，它通过在焊条表面形成一个电弧的小圆弧，使焊条自动熔化并填充焊缝。

子弧焊适用于焊接大型结构和长焊缝，能够提高生产效率和焊接质量。

二、焊接要求1. 焊接材料的选择焊接材料的选择对于焊接质量至关重要。

一般情况下，焊接材料应与被焊接的钢材具有相似的化学成分和机械性能。

此外，焊接材料还应具有良好的可焊性和耐蚀性。

2. 焊接前的准备工作在进行焊接之前，需要对焊接部位进行充分的准备工作。

首先，需要清除焊接表面的油污、锈蚀和杂质，以保证焊缝的质量。

其次，需要对焊接接头进行坡口处理，以提高焊接强度和质量。

3. 焊接参数的控制焊接参数的控制对于焊接质量的稳定性和一致性至关重要。

焊接参数包括焊接电流、电压、焊接速度和电弧长度等。

合理的焊接参数能够保证焊缝的充分熔化和填充，避免焊接缺陷的产生。

4. 焊接质量的检测焊接质量的检测是确保焊接结构安全性的重要步骤。

常用的焊接质量检测方法包括目视检测、超声波检测和X射线检测等。

通过这些检测手段，可以及时发现焊接缺陷，并采取相应的措施进行修补或更换。

焊接结构的生产工艺流程焊接是一种常用的金属连接工艺，广泛应用于制造业中的结构件、设备、管道等领域。

焊接结构的生产工艺流程包括以下步骤：1. 设计和准备工作在进行焊接结构的生产之前，需要进行设计和准备工作。

这包括确定焊接结构的尺寸、形状和材料等参数，并绘制详细的图纸。

还需要准备好所需的焊接设备、材料和工具。

2. 材料准备和加工在进行焊接之前，需要对焊接材料进行准备和加工。

要对焊件进行清洁处理，去除表面的油污、氧化物等杂质，以保证焊接质量。

然后根据设计要求，对焊件进行切割、钻孔、折弯等加工操作。

3. 焊缝准备在进行焊接之前，还需要对焊缝进行准备。

根据设计要求，在焊件上标记出焊缝位置和尺寸。

然后使用切割机、磨削机等设备对焊缝边缘进行整形和倒角，以提高焊接质量。

4. 焊接设备设置和调试在进行焊接之前，需要对焊接设备进行设置和调试。

要选择合适的焊接方法和设备，如手工电弧焊、气体保护焊等。

然后根据焊接材料的种类和厚度，调整焊接电流、电压、速度等参数，以确保焊接质量。

5. 焊接操作在进行实际的焊接操作时，需要根据设计要求和工艺规程进行操作。

要将焊枪或电极与工件正确连接，并将焊丝或电极插入设备中。

在保护气体的作用下，通过控制电流、电压和速度等参数，将熔化的金属填充到焊缝中，并形成均匀、牢固的焊缝。

6. 焊后处理完成焊接后，还需要进行一些必要的焊后处理工作。

要对焊缝进行清理和修整，去除可能存在的气孔、夹杂物等缺陷。

然后使用刮刀、锉刀等工具对焊缝表面进行打磨和抛光，使其更加光滑平整。

对焊接结构进行除锈、防腐等处理，以提高其耐久性和美观度。

7. 检验和质量控制在焊接结构的生产过程中，需要进行检验和质量控制，以确保焊接质量符合要求。

这包括对焊缝进行目视检查、尺寸测量、无损检测等。

还需要进行焊接工艺评定和焊工资格认证等工作，以保证焊接质量的可靠性和稳定性。

8. 焊接结构的后续处理完成焊接结构的生产后，还需要进行一些后续处理工作。

第八章典型船体结构的焊接工艺第一节船体钢材的焊接性焊接性的试验目的：为了评定焊接结构的可靠性，是否存在气孔、夹渣、裂纹等；焊缝及焊接接头强度、塑性、冲击韧性等力学性能和抗腐蚀性、时效、耐磨、耐热及耐酸性等耐久性。

一、船用碳素钢的焊接性船体外板用钢材一般使用优质低合金钢，内结构可用普通低合金碳素钢。

内河船舶普遍采用优质碳素钢因含碳量较低，焊接性能较好。

无需采取特殊措施。

二、船用低合金钢的焊接船用低合金钢的焊接性能也较好，不需采取特殊措施。

但选用高强度低合金钢，焊接时可能出现焊接缺陷，可用工艺措施控制焊接缺陷的产生。

第二节船体结构焊接工艺基本原则一、焊接程序的一般原则选择并严格执行焊接程序可减小结构变形和内应力。

一般原则：1、外板、甲板对接缝：○1错开板缝：先横向焊，后纵向焊；○2平列板缝：先纵向焊，后横向焊。

2、同时存在对接缝和角焊缝：先焊对接缝，后焊角焊缝。

3、整体或分段建造时：从结构中央向左右、前后对称焊接。

4、有对称中心线的构件：双数焊工对称焊。

5、手工电弧焊长缝：分段退焊或分中分段退焊。

6、同时存在单层焊缝和多层焊缝：先焊多层，后焊单层。

多层焊各层方向相反，接头错开。

7、分段或总段外板纵缝及纵向构件与外板的角焊缝两端200-300mm：先不焊，以利于船台装配时对接。

8、内结构靠近总段大接缝一边的角焊缝：在大接缝焊接后再焊。

9、应力较大的大接缝：焊接过程不能中断，应连续完成。

10、分段中的焊接缺陷应在上船台前修补，不应在船台上进行。

二、焊接材料使用范围的规定重要船体构件和部件应采用碱性低氢焊条（使用直流焊机）：○1用低合金钢建造的所有船体焊缝；○2用碳素钢建造的船体大合拢环形对接焊缝和桁材对接焊缝；○3船壳冰带区的端接缝和边接缝；○4船长大于90m的舷顶列板与强力甲板在船中0.5L区域内的角接焊缝；○5桅杆、吊杆、吊艇架及其受力构件；○6拖钩架；○7主机座及其相连接的构件；○8艏柱、艉柱、艉轴架。

焊接结构生产的一般工艺流程
焊接结构生产的一般工艺流程包括以下几个步骤：
1. 设计和准备：根据结构要求和设计图纸，确定焊接结构的尺寸、材料和焊接方法。

然后准备所需的焊接材料、设备和工具。

2. 材料准备：对焊接材料进行准备，包括清洁和处理，以确保焊接接头的质量。

这可能包括去除氧化物、油脂、涂层等。

3. 定位和夹紧：根据结构要求和焊接图纸，将工件定位在焊接位置上，并使用夹具或夹具将其夹紧。

4. 预热和焊接接头的组装：根据焊接方法和材料要求，进行必要的预热操作，以减少变形和提高焊接质量。

然后将焊接接头的零件组装到预定位置。

5. 焊接：根据焊接方法的要求，进行焊接操作。

这可能包括手工电弧焊、气焊、碳弧气焊、埋弧焊、TIG焊等。

焊接操作需
要按照正确的焊接顺序和工艺参数进行，确保焊接质量。

6. 修整和清洁：完成焊接后，对焊缝进行修整，去除焊渣和不良焊接。

然后对焊接结构进行清洁，以便进行下一步的处理或涂装。

7. 进一步处理（可选）：根据需要，可以对焊接结构进行进一步的处理，如热处理、机械加工、防腐处理等。

8. 检测和质量控制：对焊缝进行检测，如可视检查、尺寸检查、无损检测等，以确保焊接质量符合要求。

同时进行必要的记录和文档，实施质量控制。

9. 涂装和包装：根据需要对焊接结构进行涂装，以提高防锈和美观效果。

然后进行包装和标识，以便运输和存储。

10. 最终验收和交付：对焊接结构进行最终验收，确保符合设
计要求和客户需求。

然后进行交付或安装。

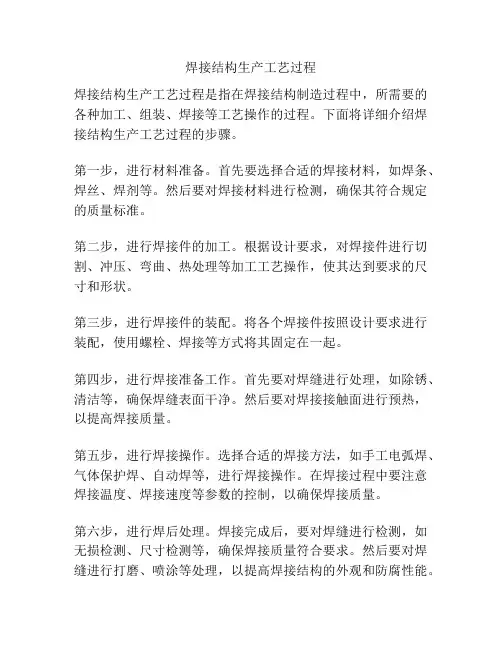

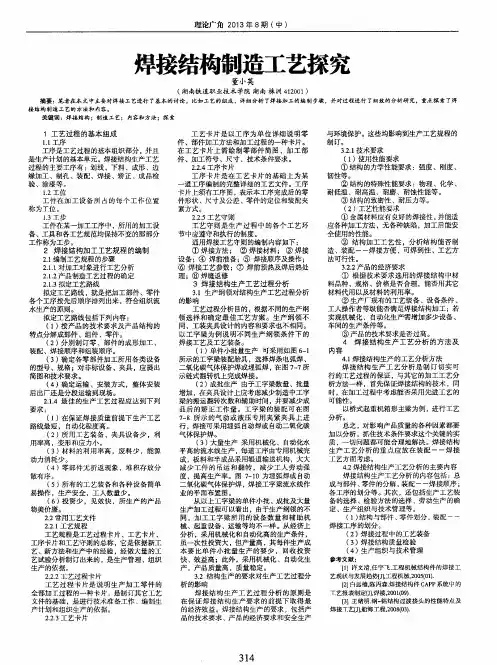

焊接结构生产工艺过程
焊接结构生产工艺过程是指在焊接结构制造过程中，所需要的各种加工、组装、焊接等工艺操作的过程。

下面将详细介绍焊接结构生产工艺过程的步骤。

第一步，进行材料准备。

首先要选择合适的焊接材料，如焊条、焊丝、焊剂等。

然后要对焊接材料进行检测，确保其符合规定的质量标准。

第二步，进行焊接件的加工。

根据设计要求，对焊接件进行切割、冲压、弯曲、热处理等加工工艺操作，使其达到要求的尺寸和形状。

第三步，进行焊接件的装配。

将各个焊接件按照设计要求进行装配，使用螺栓、焊接等方式将其固定在一起。

第四步，进行焊接准备工作。

首先要对焊缝进行处理，如除锈、清洁等，确保焊缝表面干净。

然后要对焊接接触面进行预热，以提高焊接质量。

第五步，进行焊接操作。

选择合适的焊接方法，如手工电弧焊、气体保护焊、自动焊等，进行焊接操作。

在焊接过程中要注意焊接温度、焊接速度等参数的控制，以确保焊接质量。

第六步，进行焊后处理。

焊接完成后，要对焊缝进行检测，如无损检测、尺寸检测等，确保焊接质量符合要求。

然后要对焊缝进行打磨、喷涂等处理，以提高焊接结构的外观和防腐性能。

第七步，进行整体检验。

对焊接结构进行整体检验，如外观检查、尺寸检查等，确保其符合设计要求和安全性要求。

最后，将焊接结构进行包装，以便运输和安装。

综上所述，焊接结构生产工艺过程包括材料准备、焊接件加工、焊接件装配、焊接准备、焊接操作、焊后处理、整体检验和包装等步骤。

通过严格按照这些步骤进行操作，可以确保焊接结构的质量和安全性。

焊接结构生产流程和工艺方法焊接结构生产的工艺过程，根据产品的技术要求、形状和尺寸的差异而有所不同，并巨工厂中现有的设备条件和生产技术管理水平对产品工艺过程的制订也有一定的影响。

但从总体分析，按照工艺过程中各工序的内容以及相互之间的关系，各工艺过程都有着大致相同的生产流程，如图1所示。

图1.焊接结构生产流程1、生产组织与准备生产组织与准备工作对生产效率和产品质量的提高起着基本保证作用，它包括以下几方面的内容：（1）技术准备焊接结构生产的准备工作是整个制造工艺过程的开始。

它包括了解生产任务，审查（重点是工艺性审查）并熟悉结构图样，了解产品技术要求，在进行工艺分析的基础上，制定全部产品的工艺流程，进行工艺评定，编制工艺规程及全部工艺文件、质量保证文件，订购金属材料和辅料，编制用工计划（以便着手进行人员调整与培训）、能源需用计划（包括动力、水、压缩空气等），根据需要定购或自行设计，制造、装配焊接设备和装备，根据工艺流程的要求，对生产面积进行调整和建设等。

生产的准备工作很重要，做得越细致，越完善，未来组织生产就越顺利，生产效率越高，质量越好。

（2）物质准备根据产品加工和生产工艺要求，订购原材料、焊接材料以及其他辅助材料，并对生产中的焊接工艺设备、其他生产设备和工装夹具、量具进行调配、购置、设计、制造或维修。

材料库的主要任务是材料的保管和发放，它对材料进行分类、储存和保管并按规定发放。

材料库主要有两种，一是金属材料库，主要存放保管钢材；二是焊接材料库，主要存放焊丝、焊剂和焊条。

2、备料加工备料加工是指钢材的焊前加工过程，即对制造焊接结构的钢材按照工艺要求进行的一系列加工。

备料加工一般包括以下内容：（1）原材料准备将钢材（板材、型材或管材）进行验收、分类储存、发放。

发放钢材应严格按生产计划提出的材料规格与需要量执行。

（2）材料预处理其目的是为基本元件的加工提供合格的原材料，包括钢材的矫平、矫直、除锈、表面防护处理、预落料等工序。

焊接工艺介绍一、概述二、CO2气体保护焊三、点焊四、电极一、概述1、焊接工艺的基本概念焊接工艺是根据产品的生产性质、图样和技术要求，结合现有条件，运用现代焊接技术知识和先进生产经验，确定出的产品加工方法和程序，是焊接过程中的一整套技术规定.包括焊前准备、焊接材料、焊接设备、焊接方法、焊接顺序、焊接操作的最佳选择以及焊后处理等.制订焊接工艺是焊接生产的关键环节，其合理与否直接影响产品制造质量、劳动生产率和制造成本，而且是管理生产、设计焊接工装和焊接车间的主要依据.焊接结构生产的一船工艺过程如图所示.焊接是整个过程中的核心丁序，焊前准备和焊后处理的各个工序都是围绕着获得符合焊接质量要求的产品而做的工作。

质量检验贯穿于整个生产过程,以控制和保证焊接生产的质量.每个工序的具体内容，由产品的结构特点、复杂程度、技术要求和生产量的大小等因素决定。

2 焊接工艺的发展概况焊接方法是焊接工艺的核心内容，其发展过程代表了焊接工艺的进展情况。

焊接方法的发明年代及发明国家见表2．1。

1。

按照焊接过程的特点，焊接分为熔焊、压焊和钎焊三大类,每一类根据工艺特点又分为若干不同方法，见图2．1．2。

目前许多新的焊接工艺正逐步用于焊接生产，极大地提高了焊接生产率和焊接质量。

在重型机械、冶金矿山机械、工程机械、电站锅炉压力容器、石油化工、机车车辆、汽车等行业中普遍采用了数控切割技术、埋弧自动焊、电渣焊、CO2气体保护焊、TIG焊、MIG焊、电阻焊和钎焊等焊接方法并具有成套的焊接工艺装备。

尤其是汽车生产线中采用了co 2气体保护焊、TIG焊、MIG焊等焊接机器人、电阻焊机器人和自动生产线,大大提高了焊接质量和生产效率，焊接机械化、自动化水平己达到总焊接工作量的35％一45％。

与工业发达国家相比，我国的焊接机械化和自动化水平还较低,按熔化焊来计算，目前日本为67％，德国为80%．美国为56％,原苏联为40%，而我国还不到20％，其主要原因是我国焊接生产主要还靠手工电弧焊，自动化水平高的气体保护焊和埋弧自动焊应用少。

焊接工艺过程的设计方法焊接工艺过程设计是根据产品的生产性质、图样和技术要求，结合现有条件，运用现代焊接技术知识和先进生产经验，确定产品的加工方法和程序的过程。

它是焊接生产设计的先行部分和关键环节。

焊接工艺过程设计的好坏将直接影响产品制造质量、劳动生产率和制造成本，而巨是组织与管理生产、设计焊接工装和焊接车间的主要依据。

工厂（或车间）第一次生产的焊接产品，在生产准备之前，同样须进行焊接工艺过程设计。

焊接结构生产的一般工艺过程如下图所示。

▲焊接结构生产一般工艺过程简图焊接是整个过程中的核心工序，焊前准备和焊后处理的各种工序都是围绕着获得符合焊接质量要求的产品而做的工作。

质量检验贯穿在整个生产过程，是为了控制和保证焊接生产的质量。

每个工序的具体内容由产品的结构特点、复杂程序、技术要求和产量大小等因素决定。

1、焊接工艺过程设计的内容（1）确定产品各零、部件的加工方法、相应的工艺参数及工艺措施。

（2）确定产品的合理生产过程，包括各工序的工步顺序。

（3）决定每一加工工序的工步所需用的设备、工艺装备及其型号规格，对非标准设备提出设计要求。

（4）拟定生产工艺流程、流向的运输和起重方法，选定起重运输设备。

（5）计算产品的工艺定额，包括材料消耗定额（基本金属材料、辅助材料、填充金额等）和工时消耗定额。

进而决定各工序所需的工人数量以及设备和动力消耗等，为后续的设计工作及组织生产准备工作提供依据和条件。

工艺过程设计的结果是编制出一套指导与管理生产用的工艺文件，主要有工艺方案，产品与零部件工艺路线图（或工艺流程图）和工艺规程等。

2、焊接工艺过程设计的依据（1）产品设计图样焊接工艺设计是针对具体产品进行的，产品设计图样是焊接工艺设计的主要依据。

焊接工艺人员要根据产品图样中每一个接头的材料、规格、结构特点、工艺流程和接头的质量要求等因素，确定该接头的焊接方法、焊接材料、坡口形式、焊接位置等焊接工艺内容。

（2）产品生产纲领即在计划期内应当生产的产品数量和进度计划。

焊接结构生产的工艺流程1. 焊接结构生产前的准备工作在进行焊接结构生产之前，需要进行一系列的准备工作，以确保生产过程的顺利进行。

这些准备工作包括： - 设计和制定焊接结构的图纸和规范。

- 确定焊接材料的种类和规格，并进行采购。

- 准备焊接设备和工具，包括焊机、气瓶、电极等。

- 检查和维护焊接设备，确保其正常运行。

2. 材料准备在进行焊接结构生产之前，需要对焊接材料进行准备。

这包括： - 对焊件进行切割和修整，以符合设计要求。

- 清理焊件表面的油污、氧化物等杂质。

- 对需要预热的焊件进行预热处理。

3. 焊缝准备在进行焊接之前，需要对焊缝进行准备。

这包括： - 对焊缝两侧的母材进行坡口处理，以增加焊缝强度。

- 清理坡口表面的油污、氧化物等杂质。

- 在需要填充金属的位置进行放料，以增加焊缝截面积。

4. 焊接操作在进行焊接操作时，需要按照以下步骤进行： - 调整焊机的电流和电压参数，以适应焊接材料和焊缝的要求。

- 将焊条或电极插入焊机，并调整电弧长度。

- 在焊缝上开始点火，形成稳定的电弧。

- 按照预定的路径进行焊接，保持一定的速度和角度。

- 控制好填充金属的量和均匀性。

- 在需要的位置进行换条或换极操作。

5. 焊后处理在完成焊接操作后，需要进行一系列的焊后处理工作，以确保焊接结构的质量和性能。

这包括： - 对焊缝进行打磨和抛光，使其表面光滑。

- 进行尺寸检查和形状修正，以确保符合设计要求。

- 对焊接结构进行非破坏性检测，如X射线检测、超声波检测等。

- 对需要防腐处理的部分进行涂装或镀锌处理。

6. 最终验收在完成所有工艺流程后，需要对焊接结构进行最终验收。

这包括： - 对焊接结构的外观进行检查，确保无明显的缺陷和质量问题。

- 进行力学性能测试，如拉伸试验、弯曲试验等。

- 检查焊接结构与周围环境的适应性，如抗震、抗风等能力。

7. 文档记录在整个焊接结构生产过程中，需要进行详细的文档记录。
