电缆载流量、电缆规格选择及穿管径表

序号铜导线截面（mm2）导线额定载流量（A）使用说明备注适用电机（KW）1 0.35 PLC信号线见图示要求2 0.5 PLC信号线见图示要求3 0.75 6 PLC信号线、电源线见图示要求4 1.0 8 PLC信号线、电源线见图示要求5 1.5 12 电器控制二次回路布线强制性要求6 2.5 16 电器一次回路最小布线、电流互感器至电流表布线强制性要求≤0.757 4.0 20 主母排取火的最小布线强制性要求 1.1～7.58 6.0 32 电器一次回路布线按图样要求119 10.0 40 电器一次回路布线按图样要求15～18.510 16.0 63 电器一次回路布线按图样要求2211 25.0 80 电器一次回路布线按图样要求3012 35.0 100 电器一次回路布线按图样要求3713 50.0 125 电器一次回路布线按图样要求4514 70.0 160 电器一次回路布线按图样要求5515 95.0 200 电器一次回路布线按图样要求7516 120.0 250 电器一次回路布线按图样要求9017 150.0 280 电器一次回路布线按图样要求11018 185.0 315 电器一次回路布线按图样要求13219 240.0 400 电器一次回路布线按图样要求/20 2×95 400 电器一次回路布线按图样要求160～18521 2×120 500 电器一次回路布线按图样要求20022 2×150 560 电器一次回路布线按图样要求220～25023 2×185 630 电器一次回路布线按图样要求315注导线截面大于240mm2不涉及。

序号铜母排截面（mm）25℃35℃平放（A）竖放（A）平放（A）竖放（A）1 15×3 176 1852 20×3 233 2453 25×3 285 3004 30×4 394 4155 40×4 404 425 522 5506 40×5 452 475 551 5887 50×5 556 585 721 7608 50×6 617 650 797 8409 60×6 731 770 940 99010 60×8 858 900 1101 116011 60×10 960 1010 1230 129512 80×6 930 1010 1195 130013 80×8 1060 1155 1361 148014 80×10 1190 1295 1531 166515 100×6 1160 1260 1557 159216 100×8 1310 1425 1674 185017 100×10 1470 1595 1865 202518 120×8 1530 1675 1940 211019 120×10 1685 1830 2152 234020 2（60×6）1126 1185 1452 153021 2（60×8）1460 1480 1503 160022 2（60×10）1680 1170 2140 225023 2（80×6）1320 1433 1705 185524 2（80×8）1651 1795 2117 251525 2（80×10）1950 2120 2575 273526 2（100×6）1564 1700 2000 217027 2（100×8）1930 2100 2470 269028 2（100×10）2320 2500 2935 318529 2（120×8）2140 2330 2750 299530 2（120×10）2615 2840 3330 3620 注三、VV、YJV电缆载流量（柜外）序号铜电线型号（mm2）单心载流量（25℃）（A）两心载流量（25℃）（A）三心载流量（25℃）（A）四心载流量（25℃）（A）VV YJV VV YJV VV YJV VV YJV1 1.5 20 25 16 16 13 18 13 132 2.5 28 35 23 35 18 22 18 303 4 38 50 34 38 23 34 28 404 6 48 60 40 55 32 40 35 555 10 65 85 55 75 45 55 48 656 16 90 110 70 108 60 75 65 807 25 115 150 100 140 80 100 86 1058 35 145 180 125 175 105 130 108 1309 50 170 230 145 210 130 160 138 16510 70 220 285 190 265 165 210 175 21011 95 260 350 230 330 200 260 220 26012 120 300 410 270 410 235 300 255 30013 150 350 480 310 470 275 350 340 36014 185 410 540 360 570 320 410 400 41515 240 480 640 430 650 390 485 470 49516 300 560 740 500 700 450 560 500 58017 400 650 880 600 82018 500 750 100019 630 880 110020 800 1100 130021 1000 1300 1400注四、电机电缆选型表序号电 动 机电 缆额定功率 额定电流In 起动电流ISt 电缆截面（mm2）保护管径（mm ）KWmin max min max 1 0.12 0.43 1.892 1.892 4×2.5SC252 0.18 0.51 0.86 2.6 2.843 0.25 0.67 1.14 3.68 3.96 4 0.37 0.98 1.47 4.88 5.975 0.55 1.33 2.1 8 8.46 0.75 1.78 2.31 9.36 12.27 7 1.1 2.49 3.22 16.1 17.5 4×4SC328 1.5 3.34 4.41 21.4 23.4 9 2.2 4.7 6 32.8 36 10 3 6.14 7.6 45.6 46.5 11 4 7.83 10 58.7 60.5 12 5.5 10.7 13.3 79.8 80.5 13 7.5 14.2 17.8 106.5 108.6 14 11 20.9 24.9 153.1 164.4 4×6 SC40 15 15 27.9 33.3 209.3 223.5 4×10 SC40 16 18.5 33.9 40.1 254.3 270.8 4×10 SC40 17 22 40.5 46.8 303.8 319.5 4×16 SC40 18 30 54.8 63 408.8 415.8 3×25+1×16 SC50 19 37 66.6 76.2 492.8 502.9 3×35+1×16 SC50 20 45 81 92.5 598 610.5 3×50+1×25 SC50 21 55 99.6 110 747 723 3×70+1×35 SC70 23 75 133.3 148 977.5 1000 3×95+1×50 SC70 24 90 158.2 178 **** ****.3 3×120+1×70 SC80 25 110 195 216 1381 1381.5 3×150+1×70 SC80 26 132 321.6 270 1620 1650 3×185+1×95 SC100 27 160 280 323 1987 1929 2*(3×95+1×50) 2×SC70 28 185（Y ） 319 368 1657.5 2268 2*(3×95+1×50) 2×SC70 29 200 347.7 383 2100 2476.4 2*(3×120+1×70) 2×SC70 30 220 381 445 2057.4 3026 2*(3×150+1×70) 2×SC80 31 250（Y ） 429.4 445 2980 3049 2*(3×150+1×70) 2×SC80 32 315 539 547 3773 3829 2*(3×185+1×95)2×SC100注。

电缆载流量对照表 Company number【1089WT-1898YT-1W8CB-9UUT-92108】线径的选择导线的载流量与导线截面有关，也与导线的材料、型号、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。

各种导线的载流量通常可以从手册中查找。

但利用口诀再配合一些简单的心算，便可直接算出，不必查表。

1. 口诀铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界， 70、95，两倍半。

穿管、温度，八、九折。

裸线加一半。

铜线升级算。

2. 说明口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。

为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、 2.5、4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。

把口诀的截面与倍数关系排列起来如下： 1～10 16、25 35、50 70、95 120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。

“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。

截面为25与35是四倍和三倍的分界处。

这就是口诀“25、35，四三界”。

而截面70、95则为二点五倍。

从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。

例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。

比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。

电缆直径和载流量对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

其线损计算公式：P=V×AP-线损功率（瓦特） V-压降值（伏特） A-线电流（安培）2、铜芯线电源线电流计算法1平方毫米铜电源线的安全载流量－－17A1.5平方毫米铜电源线的安全载流量－－21A2.5平方毫米铜电源线的安全载流量－－28A4平方毫米铜电源线的安全载流量－－35A6平方毫米铜电源线的安全载流量－－48A10平方毫米铜电源线的安全载流量－－65A16平方毫米铜电源线的安全载流量－－91A25平方毫米铜电源线的安全载流量－－120A单相负荷按每千瓦4.5A（COS&=1），计算出电流后再选导线。

3、铜芯线与铝芯线的电流对比法2.5平方毫米铜芯线等于4平方毫米铝芯线4平方毫米铜芯线等于6平方毫米铝芯线6平方毫米铜芯线等于10平方毫米铝芯线<10平方毫米以下乘以五>即:2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400瓦；4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600瓦;6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000瓦；土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米；就是横截面积（平方毫米）电缆载流量根据铜芯/铝芯不同，铜芯你用 2.5（平方毫米）就可以了，其标准:0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/1 85/240/300/400…，还有非我国标准如：2.0。

铝芯1平方最大载流量9A，铜芯1平方最大载流量13.5A 二点五下乘以九，往上减一顺号走。

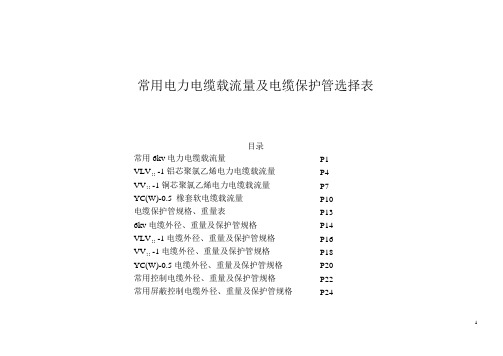

常用电力电缆载流量及电缆保护管选择表目录常用6kv电力电缆载流量P1-1铝芯聚氯乙烯电力电缆载流量P4VLV22VV-1铜芯聚氯乙烯电力电缆载流量P7 22YC(W)-0.5 橡套软电缆载流量P10电缆保护管规格、重量表P136kv电缆外径、重量及保护管规格P14VLV-1电缆外径、重量及保护管规格P16 22-1电缆外径、重量及保护管规格P18VV22YC(W)-0.5电缆外径、重量及保护管规格P20常用控制电缆外径、重量及保护管规格P22常用屏蔽控制电缆外径、重量及保护管规格P24常用电力电缆持续允许载流量（一〕(6kV交联聚乙烯电力电缆)(6kV油浸纸绝缘不滴流电力电缆)说明(1) 中国技规6kV三芯交联聚氯乙烯电缆载流量比沈阳电缆厂、上海电缆厂载流量偏大，沈阳电缆厂的载流量又为阻燃交联聚乙烯的，所以取沈阳电缆厂的载流量，但单芯电缆，沈阳电缆厂定为空气中三相水平布置间距7cm，所以取技规附表2.7 s=d的值。

说 明(1) 空气中环境温度为30︒的载流量：交联聚乙烯电缆三芯按沈阳电缆厂提供值，单芯按电缆技规附表2.7油浸纸绝缘不滴流按上海电缆厂提供值，”SDJ -26-89电缆敷设技规技规附表2.3中不滴流电缆的载流量应为铜芯电缆值(技规有误)。

(2) 温度系数按P54附表3.1及K m m =--θθθθ21计算K 与环境温度的对应如下：油浸纸绝缘：θθm ==⎧⎨⎪⎩⎪︒︒80301 40087︒-.； 39090︒-.；38091︒-.； 37092︒-.；36093︒-.；35094︒-.； 交联聚乙烯：θθm ==⎧⎨⎪⎩⎪︒︒90301 40090︒-.； 39092︒-.； 38093︒-.； 37093︒-.； 36094︒-.；35095︒-.。

(3) 敷设系数按P57 附表3.6，并列根数为6，S=d K f =0.8；S=2d K f =0.9；并列根数为2，S=d K f =0.9；每管穿一根电缆，并行管路数2 K f =0.9； 每管穿一根电缆，并行管路数4~6 K f =0.8。

电缆型号：YJV 交联聚乙烯绝缘，细钢丝铠装，聚氯乙烯护套电力电缆（mm 2）（mm 2）说明：≤16mm24芯动力电缆选等截面上海电缆厂生产的四芯电缆有下列规格（载流量均相同）：1.铠装，分不铠装、细钢丝铠装、钢带铠装电 缆 用 途最小截面mm 22.截面，分等截面、不等截面低压动力用电缆 2.5照明用电缆 1.5控制用电缆1对绞屏蔽电缆0.75直流电动机励磁用电缆4电流互感器二次回路用电缆 2.5移动设备用电缆2.530°C 35°C 40°C 土壤中30°C 35°C 40°C 土壤中2×1.5113×1.52523.521.75102×2.5123×2.53028.226.1112×4133×44037.634.8122×6143×6504743.5132×10163×106561.156.55152×16173×168579.973.95172×25203×25115108.1100.1212×3522电缆外径（mm ）配 管单芯电缆载流量/1.2G25G25G32截 面（mm 2）空 气 载 流 量电缆型号：YJV 交联聚乙烯绝缘，聚氯乙烯护套电力电缆截 面（mm 2）空 气 载 流 量电缆外径（mm ）配 管G25G25G323×35145136.3126.223G403×50175164.5152.3273×70220206.8191.4303×95270253.8234.9343×120315296.1274.1383×150360338.4313.2423×185420394.8365.4453×2405004704355130°C35°C40°C土壤中1×1.52523.521.7561×2.53028.226.161×44542.339.1571×65551.747.8571×107570.565.2581×16100948791×25140131.6121.8101×35175164.5152.25121×50210197.4182.713120KW1×70270253.8234.9141×95340319.6295.8161×12040037634818截 面（mm 2）空 气 载 流 量电缆外径（mm 配 管G50G70G801×150460432.4400.221 1×185530498.2461.123 1×240625587.5543.7525 1×300729685.26634.2331 1×400844793.36734.2834配电回路最小选2.5mm2- 20A及以下选：2.5mm2;- 21～32A选： 4mm2;- 33～40A选： 6mm2;- 40～50A选： 10mm2;- 50～63A选： 16mm2;- 80～100A选：25mm2;- 100～125A选： 35mm2;- 125～160A及以下选：50/70mm2; - 160～225A选： 95mm2;- 225～300A选：120/150mm2;- 400A选：2根95mm2;- 500A选：2根120mm2;- 630A选：2根150mm2;- 800A选：3根150mm2;2;2;2;2;22; 2;2;2;2;30°C35°C40°C土壤中3×4＋1×2.54037.634.813 3×6＋1×4504743.514 3×10＋1×66561.156.5516 3×16＋1×108579.973.9518 3×25＋1×16115108.1100.0522 3×35＋1×16145136.3126.1524配管G25 G32 G40截面（mm2）空 气 载流 量电缆外径（mm）3×50＋1×25175164.5152.25283×70＋1×35220206.8191.4313×95＋1×50270253.8234.9363×120＋1×70315296.1274.05403×150＋1×70360338.4313.2443×185＋1×95420394.8365.448G803×240＋1×12050047043553G50G70。

电缆载流量对照表及实用手册资料概述电缆载流量是指电缆能够承受的最大电流负荷。

为了安全运行，需要合理计算电缆负荷，避免超过电缆的承载能力。

本文介绍了电缆载流量对照表及实用手册资料，旨在为电工工程师提供方便参考，为电缆的设计与安装提供指导。

电缆载流量对照表电缆载流量对照表通常展示电缆型号、电流、断路器容量、配电盘斷路器容量等数据，帮助我们快速查找不同型号电缆的载流量和电路的额定电流负荷。

以下为一份电缆载流量对照表样例：电缆型号额定电流负荷断路器容量配电盘断路器容量YJV 0.6/1kV 1*4 25A 40A 30AYJV 0.6/1kV 1*6 31A 50A 40AYJV 0.6/1kV 1*10 41A 63A 50AYJV 0.6/1kV 1*16 55A 80A 63AYJV 0.6/1kV 3*1.5 22A 40A 30A实用手册资料在电缆安装、维护中，我们需要了解更多和具体的实用指南。

下面介绍一些实用手册资料，帮助我们更好地进行电缆设计与安装。

1.《电缆手册》该手册是电缆工程师的绝佳参考书，基本涵盖了电缆技术、电线电缆的规范标准、电线电缆的选择及应用、电缆布线及安装、电缆维护及故障排除等多个方面，是电缆相关技术的详细介绍。

2.《建筑物电气设计规范》该规范主要介绍了建筑物电气设计的基本原则、要求、技术标准和设计方法，重点介绍了建筑电气规划设计信息的性质和内容；设计应满足的标准、规定、规范和技术条件；设计应解决的问题、应达到的技术目标和经济目标等。

3.《电缆故障诊断指南》当电缆故障出现时，我们需要了解如何准确诊断电缆故障。

《电缆故障诊断指南》详细介绍了电缆故障类型、诊断方法、故障处理等多个方面，帮助我们准确解决电缆故障。

本文介绍了电缆载流量对照表及实用手册资料，旨在帮助电工工程师更好地进行电缆设计与安装。

电缆商家和电工工程公司应根据自身需要选择合适的电缆行业参考资料。

电缆电容量对照表
以下是一些常见的国标电缆载流量对照表，仅供参考。

请注意，不同地区和应用可能存在差异，因此在选择电缆时应遵循具体的规范和标准。

1. 铜芯电缆载流量对照表（单位：安培）
· 1.5平方毫米：13A
· 2.5平方毫米：18A
· 4平方毫米：25A
· 6平方毫米：32A
· 10平方毫米：45A
· 16平方毫米：60A
· 25平方毫米：80A
· 35平方毫米：100A
· 50平方毫米：125A
· 70平方毫米：155A
· 95平方毫米：185A
· 120平方毫米：220A
2. 铝芯电缆载流量对照表（单位：安培）
· 16平方毫米：48A
· 25平方毫米：65A
· 35平方毫米：85A
· 50平方毫米：105A
· 70平方毫米：130A
· 95平方毫米：160A
· 120平方毫米：190A
· 150平方毫米：220A
· 185平方毫米：255A
· 240平方毫米：300A
· 300平方毫米：355A
· 400平方毫米：420A
以上仅为一些常见电缆规格的载流量对照表，实际选择和应用时请参考相关的国家标准和电气设计规范，并根据具体情况进行合理选择。

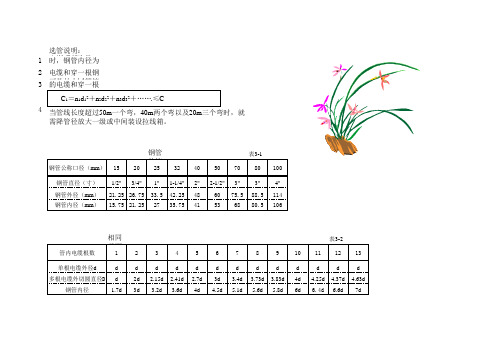

电缆穿管管径对照表
在电缆布线和穿管过程中，选择合适的管径对于电缆的安装和运行
至关重要。

不同规格尺寸的电缆需要相应大小的穿管管径来确保电缆
能够顺利通过，并保证电缆的安全性和可靠性。

以下是电缆穿管管径
对照表，可帮助您选择适当的管径。

1. 管径选择原则：
在选择管径时，需要根据电缆的外径、导体数量和预留空间来确定。

一般情况下，穿管管径应大于电缆外径的1.5倍，并考虑到导线弯曲半径、施工操作等因素。

2. 不同电缆规格对应的穿管管径表：
电缆规格电缆外径（mm）穿管管径（mm）
2x1.5mm² 6.4 10
2x2.5mm² 7.5 12
3x1.5mm² 8.5 14
3x2.5mm² 9.6 16
3x4mm² 11.2 18
3x6mm² 13.2 21
4x1.5mm² 9.0 14
4x2.5mm² 10.2 16
4x4mm² 12.0 19
4x6mm² 14.4 23
...
3. 注意事项：
- 以上表格中仅列举了一部分典型电缆规格，实际应用中可能存在其他规格的电缆。

- 穿管管径的选择应综合考虑电缆规格、敷设环境、导线数量等因素，并留有一定的冗余空间。

- 若电缆规格不在表中，可以按照类似尺寸的电缆进行对比，选择相近的穿管管径。

综上所述，选择合适的电缆穿管管径对于正常运行和安全使用电缆至关重要。

通过参考上述管径对照表，您可以根据不同的电缆规格选择合适的穿管管径。
