弱电施工中桥架、线槽、线管的容量及安装规范(更改)
线缆槽、管的施工规范一：桥架1、桥架的容量根据《民用建筑电气设计规范》（JGJ/T16-92）第9.11节的规定，“在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。
”在对应的条文说明中，明确说明“控制、信号线路等非载流导体，不存在因散热不良而损坏导线绝缘问题，填充率可增至50%”。
2、桥架的敷设要求1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。
2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
4)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
5)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。
6)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
3、桥架的接地要求《电气装置安装工程接地装置施工及验收规范》GB50169-2006/3.4.6 沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成电气通路的金属构件，如安装托架用的金属构件作为接地干线时，电缆桥架接地时应符合下列规定：1)电缆桥架的起始端和终点端应与接地网可靠连接。
电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点；2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2；3)镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓；4)当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流，并满足热效应的要求。
作为接地干线的电缆桥架．其托盘、梯架端部之间的连接电阻应不大于0．0003Ω。
电缆穿管管径对照表
电缆穿管管径对照表
在电缆布线和穿管过程中，选择合适的管径对于电缆的安装和运行
至关重要。
不同规格尺寸的电缆需要相应大小的穿管管径来确保电缆
能够顺利通过，并保证电缆的安全性和可靠性。
以下是电缆穿管管径
对照表，可帮助您选择适当的管径。
1. 管径选择原则：
在选择管径时，需要根据电缆的外径、导体数量和预留空间来确定。
一般情况下，穿管管径应大于电缆外径的1.5倍，并考虑到导线弯曲半径、施工操作等因素。
2. 不同电缆规格对应的穿管管径表：
电缆规格电缆外径（mm）穿管管径（mm）
2x1.5mm² 6.4 10
2x2.5mm² 7.5 12
3x1.5mm² 8.5 14
3x2.5mm² 9.6 16
3x4mm² 11.2 18
3x6mm² 13.2 21
4x1.5mm² 9.0 14
4x2.5mm² 10.2 16
4x4mm² 12.0 19
4x6mm² 14.4 23
...
3. 注意事项：
- 以上表格中仅列举了一部分典型电缆规格，实际应用中可能存在其他规格的电缆。
- 穿管管径的选择应综合考虑电缆规格、敷设环境、导线数量等因素，并留有一定的冗余空间。
- 若电缆规格不在表中，可以按照类似尺寸的电缆进行对比，选择相近的穿管管径。
综上所述，选择合适的电缆穿管管径对于正常运行和安全使用电缆至关重要。
通过参考上述管径对照表，您可以根据不同的电缆规格选择合适的穿管管径。
如何根据弱电工程实际情况计算设备与线缆的数量
如何根据弱电工程实际情况计算设备与线缆的数量？一、线缆长度的估算线缆长度估算分为有图纸和没图纸两种情况：1、有图纸情况在图纸上找出线路走向，确定监控室位置;如果是大楼工程要确定监控室离线井距离及位置，如无法确认一定找业务了解清楚。
工程施工一般布线原则是就近走直线，尽量不绕弯。
单支枪最远距离用线长度一般按建筑面积的长和宽再加监控室下线长度、前端预留线之和。
一条线标准计算长度为：前端枪预留1.5米，后端从天花板到地面下线长度也就是天花板到监控柜垂直距离，一般为3.5米，监控机柜预留2米(供机柜短距离移动)这样算下来一支枪预留线路长度为1.5+3.5+2=7米，再按图纸实际环境标注的长度尺寸算出用线总长，以下图为例：建筑长40米，宽30米，监控中心在室内中间位置，那么枪A用线长度为40米+15米(30米宽度的一半)+7米(预留线)=62米，但根据工程部实际工作经验在布线过程中还要经过线缆转角、转弯等，一般会在原长度基础上增加15%，也就是62*10%=10米，那么枪A的实际长度为62米+10米=72米。
枪B用线长度为10米+15米+7米=32米，再加15%，枪B用线总长度为37米，那么两支枪各准备110米75-3视频线、RVV2*0.5电源线、RVVP3×0.5监听线就足够了，管槽长度同线缆长度。
2、无图纸情况在没有图纸情况下，需向业务了解到网点基本情况如楼高、面积、线井位置等基本信息。
然后根据楼层高度(一般楼层高3.5米，1楼在7米高度)估算垂直长度，然后再根据机柜离线井的横向距离算出线缆大概总长度。
3、电梯布线如果是大楼布线有电梯情况，线缆从哪一层进入电梯应按以下公式算出后接入：楼层÷2+1，计算出结果就是实际楼层数。
如一栋16层楼为例，16÷2+1=9应该在9层位置接线进入电梯。
二、线缆类型的选择视频线一般选用75-3和75-5线也有及少数电梯专用线等特种线，75-3视频传输距离一般为200米，75-5传输距离一般为400米。
常用视频监控方案设计中线材的估算方法
常用视频监控方案设计中线材的估算方法我们在做方案过程中，经常遇到线材配置如：线材长度计算、线材选型、管槽选型等，根据以上问题现整理出关于线材配置方法。
一、线缆长度的估算线缆长度估算分为有图纸和没图纸两种情况：1、有图纸情况在图纸上找出线路走向，确定监控室位置;如果是大楼工程要确定监控室离线井距离及位置，如无法确认一定找业务了解清楚。
工程施工一般布线原则是就近走直线，尽量不绕弯。
单支枪最远距离用线长度一般按建筑面积的长和宽再加监控室下线长度、前端预留线之和。
一条线标准计算长度为：前端枪预留1.5米，后端从天花板到地面下线长度也就是天花板到监控柜垂直距离，一般为3.5米，监控机柜预留2米(供机柜短距离移动)这样算下来一支枪预留线路长度为1.5+3.5+2=7米，再按图纸实际环境标注的长度尺寸算出用线总长，以下图为列：建筑长40米，宽30米，监控中心在室内中间位置，那么枪A用线长度为40米+15米(30米宽度的一半)+7米(预留线)=62米，但根据工程部实际工作经验在布线过程中还要经过线缆转角、转弯等，一般会在原长度基础上增加15%，也就是62*10%=10米，那么枪A的实际长度为62米+10米=72米。
枪B用线长度为10米+15米+7米=32米，再加15%，枪B用线总长度为37米，那么两支枪各准备110米75-3视频线、RVV2*0.5电源线、RVVP3×0.5监听线就足够了，管槽长度同线缆长度。
2、无图纸情况在没有图纸情况下，需向业务了解到网点基本情况如楼高、面积、线井位置等基本信息。
然后根据楼层高度(一般楼层高3.5米，1楼在7米高度)估算垂直长度，然后再根据机柜离线井的横向距离算出线缆大概总长度。
3、电梯布线如果是大楼布线有电梯情况，线缆从哪一层进入电梯应按以下公式算出后接入：楼层÷2+1，计算出结果就是实际楼层数。
如一栋16层楼为例，16÷2+1=9应该在9层位置接线进入电梯。
线缆的计算公式
1、订货总量（总长度M）=所需总长+所需总长*10%+总点数*62、整数用线量（总长度M）=楼层*每层用线量每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2注：得出的长度为英尺用线箱数计算用线箱数=总长度（单位米）/305+1管槽线缆容量对照表1 PVC槽（型号）20*10 24*14 39*19 59*22 99*27 99*402 五类线（根数） 2 4 9 16 32 483 PVC管（型号）ф16 ф20 ф25 ф32 ф40 ф504 五类线（根数） 2 3 6 9 15 245 度锌线槽（型号）25*25 25*50 25*75 50*50 50*100 100*1006 五类线（根数）7 15 22 30 60 120容量公式：管槽容量=INT（管槽面积*K）对CAT5 UTP来说K=0.012 例如：100*100的桥架算法：100*100*0.012结果：120根另一种算法100*100*0.4/28.6＝139根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积线槽规格品种和线缆铺设布线系统中除了线缆外，槽管是一个重要的组成部分。
可以说，金属槽、PVC槽、金属管、PVC管是综合布线系统的基础性材料。
在综合布线系统中使用的线槽主要有以下几件种：◆金属槽和附件◆金属管和附件◆PVC塑料槽和附件◆PVC塑料管和附件现叙述如下。
一、金属槽和塑料槽金属槽由槽底槽盖组成，每根槽一般长度为2M，槽与槽连接时应使用相应尺寸的铁板和螺丝固定。
槽的外形如图7-1所示。
图7-1槽的外形在综合布线系统中一般使用的金属槽的规格有50㎜×100㎜，100㎜×100㎜，100㎜×200㎜，100㎜×300㎜，200㎜×400㎜等多种规格。
常用线槽管规格和布线容量
常用线槽/管规格和布线容量
一、常用PVC线槽规格和船舷数量表
线槽内线的填充率不应大于60％,在线的脸颊、转交、分子集中短处应采用响应的附件,并保持线槽练好封闭性.线槽垂直或倾斜敷设时应采用线口固定线缆以防止线缆在槽内移动。
垂直敷设时其线缆固定间距不要大于3米
当线管布线的管路较长或有转弯时，应适当加装拉线盒，两个线点之间的距离应符合以下要求：
1）对无弯管路，不超过30M
2）两个拉线点之间有一个弯时，不超过20M
3）两个拉线点之间有两个弯时，不超过10M
4）两个拉线点之间有三个弯时，不超过8M
5）线管与电源支路管距离应大于103mm，与电源主线管之间距离大于310mm，对单根拉力不应超过15kg。
避免在拉线过程中，挫伤、打结、弯曲、缠绕紧
2、整箱用线量=楼层×每层用线量（【0.55×(最远点距离+最近点距离)+6 】×楼层点数总数）
3、总长度=最短信息点长度+最长信息点长度/2×总点数×3.3×1.2
注:得出长度为英尺
用线箱数:总长度（米）/305+2 总长度(英尺)/1000+2
注意：上述数值为线槽/管可容纳线数理论最大值，实际使用请考虑弯角的问题。
弱电工程如何计算PVC管和线槽的线缆容量,一般弱电工程常用知识模板
弱电工程如何计算PVC管和线槽的线缆容量？
一、P V C管能放多少根线缆？
p v c线管内线截面面积不能超过电线管截面面积的40%，超过40%穿管的阻力很大,特别是预埋管道阻力大无法穿过、又无法翻工,那不是功亏一篑。
用p v c线管穿网线的话，5类与6类线都有，因为5类现在用的较少，我们就来看下超5类与6类线的不同型号的p v c线管的穿线根数。
1、超5类线的穿线根数
超五类/五类芯径：0.511
截面：19.625m m2
外接正方形面积：25m m2
因为p v c线管内线截面面积不能超过电线管截面面积的40%，我们就分别来看下p v c线管的利用率在25%、30%、40%的穿线根数。
因为计算的比较精准，所以有的会有小数，大家在实际用的时候取小按整数使用。
2、6类线的穿线根数
六类线芯径：0.574
二、线槽能放多少根网线
当然在实际项目，我们除了用p v c线管，也会用到p v c 线槽，布放缆线在线槽内的截面利用率应为30％～50％，这里面我们也一起来看下p v c常用线槽的穿线
量。
我们就来看下利用率在30%与50%的情况下，p v c线槽能放多少根超5类线与6类线。
1、线槽的利用率30%时的穿线数量。
2、线槽的利用率50%时的穿线数量。
当然，在实际项目的利用率最好取40%左右，也就是利用率在30%与50%之间。
管槽线缆容量对照表
管槽线缆容量对照表（含PVC线槽）PVC槽（型号）20*10 24*14 39*19 59*22 99*27 99*40五类线（根数） 2 4 9 16 32 48PVC管（型号）ф16 ф20 ф25ф32 ф 40ф50五类线（根数） 2 3 6 9 15 24度锌线槽（型号）25*25 25*50 25*75 50*50 50*100 100*100五类线（根数） 7 15 22 30 60 120表1.铜缆外径统计表：单位：mm规格 3类4对线5类4对线 25对3类线 50对3类线 100对3类线 25对5类线外径 4.7 4.57 9.7 13.4 18.2 12.45表2.光缆外径统计表：单位：mm规格NTF-DMGR-04 NTF-DMGR-06 NTF-DMGR-12外径 5.08 5.59 7.62表3.铁管容纳线缆根数统计表铁管规格3类4对5类4对G15 2 2G20 4 3G25 6 6G32 11 10表4.架桥容纳线缆根数统计表线槽规格3类4对5类4对3类25对3类50对3类100对5类25对25X25 8 7 1 0 0 025X50 17 15 3 1 0 275X25 27 24 5 3 1 350X50 36 32 7 4 2 550X100 74 66 16 10 5 12100X100 150 134 33 22 11 2575X150 169 151 38 25 13 28100X200 301 269 68 45 23 52150X150 339 303 77 51 27 58表5.线槽容纳线缆根数统计表线槽规格截面积 3类4对 5类4对3类25对 3类50对 3类100对 5类25对20×10 200 224X14 336 8 3 1 0 0 039×18 702 850×25 1250 17 15 3 1 0 260×22 1320 1660×30 1800 2280×40 3200 4080×50 4000 50100×60 6000 80100×100 10000 130120×60 7200 94预埋线槽和暗管敷设缆线应符合下列规定：敷设暗管宜采用钢管或阻燃硬质PVC管。
线缆、线槽规格和型号
水平布线电缆 （两端各连接到一个 RJ-45模块上）
RJ-45模块
跳线电缆 计算机 模块化配线架 计算机 RJ-45双孔插座 （两个数据） 跳线电缆
计算机
集线器
RJ-45配线架
RJ-45配线架
110配线架
110配线架是卡接式安装在带背板的机箱里。
110配线架
110配线架
配线箱
8/12口壁 挂式光纤 配线箱 12/24口19英寸机架 式光纤配线箱
选用桥架的步骤 (1)确定桥架宽度、层数、支撑点的型 式和间距、以及电缆在各层桥架上的分布。 (2)计算每层电缆的均布荷载(kN/m2), 初步确定桥架的型号、规格。 (3)按最大的电缆总均布荷载值来验算 桥架强度。
桥架
吊架
桥架
吊架
桥架
槽、管的线缆敷设
电缆桥架施工 电缆桥架宜高出地面2.2m以上，桥架顶部 距顶棚或其他障碍物不应小于0.3m，桥架宽度 不宜小于0.1m，桥架内横断面的填充率不应超 过50％。 在电缆桥架内缆线垂直敷设时，在缆线的 上端应每间隔1.5m左右固定在桥架的支架上； 水平敷设时，在缆线的首、尾、拐弯处每间隔 2～3m处进行固定。
塑料管 PVC阻燃导管是以聚氯乙稀树脂为主要原 料，按外径有：D16、D20、D25、D32、D40、D 45、D63、D25、D110等规格。 与PVC管安装配套的附件有：接头、螺圈、 弯头、弯管弹簧；一通接线合、二通接线合、 三通接线合、四通接线合、开口管卡、专用截 管器、PVC胶合剂等。
桥架 桥架是布线行业的一个术语，是建筑物内布线不 可缺少的一个部分。桥架分为普通型桥架、重型桥架、 槽式桥架。在普通桥架中还可分为普通型桥架，直边 普通型桥架。 在普通桥架中，有以下主要配件供组合： 梯架、弯通、三通、四通、多节二通、凸弯通、 凹弯通、调高板、端向联结板、调宽板、 在直通普通型桥架中有以下主要配件供组合： 梯架、弯通、三通、四通、多节二通、凸弯通、 凹弯通、盖板、弯通盖板、三通盖板、四通盖、凸弯 通盖板、凹弯通盖板、花孔托盘、花孔弯通、花孔四 通托盘、联结板垂直转角联接扳、小平转角联结板、 端向联接板护扳、隔离板、调宽板、端头挡板等。
弱电系统线材估算方法
我们在做方案过程中，经常遇到线材配置如：线材长度计算、线材选型、管槽选型等，根据以上问题现整理出关于线材配置方法。
一、线缆长度的估算线缆长度估算分为有图纸和没图纸两种情况：1、有图纸情况在图纸上找出线路走向，确定监控室位置;如果是大楼工程要确定监控室离线井距离及位置，如无法确认一定找业务了解清楚。
工程施工一般布线原则是就近走直线，尽量不绕弯。
单支枪最远距离用线长度一般按建筑面积的长和宽再加监控室下线长度、前端预留线之和。
一条线标准计算长度为：前端枪预留1.5米，后端从天花板到地面下线长度也就是天花板到监控柜垂直距离，一般为3.5米，监控机柜预留2米(供机柜短距离移动)这样算下来一支枪预留线路长度为1.5+3.5+2=7米，再按图纸实际环境标注的长度尺寸算出用线总长，以下图为列：建筑长40米，宽30米，监控中心在室内中间位置，那么枪A用线长度为40米+15米(30米宽度的一半)+7米(预留线)=62米，但根据工程部实际工作经验在布线过程中还要经过线缆转角、转弯等，一般会在原长度基础上增加15%，也就是62*10%=10米，那么枪A的实际长度为62米+10米=72米。
枪B用线长度为10米+15米+7米=32米，再加15%，枪B用线总长度为37米，那么两支枪各准备110米75-3视频线、RVV2*0.5电源线、RVVP3×0.5监听线就足够了，管槽长度同线缆长度。
2、无图纸情况在没有图纸情况下，需向业务了解到网点基本情况如楼高、面积、线井位置等基本信息。
然后根据楼层高度(一般楼层高3.5米，1楼在7米高度)估算垂直长度，然后再根据机柜离线井的横向距离算出线缆大概总长度。
3、电梯布线如果是大楼布线有电梯情况，线缆从哪一层进入电梯应按以下公式算出后接入：楼层÷2+1，计算出结果就是实际楼层数。
如一栋16层楼为例，16÷2+1=9应该在9层位置接线进入电梯。
二、线缆类型的选择视频线一般选用75-3和75-5线也有及少数电梯专用线等特种线，75-3视频传输距离一般为200米，75-5传输距离一般为400米。
弱电监控工程报价清单中线材及辅材该如何计算
弱电监控工程报价清单中线材及辅材该如何计算？在做方案过程中，经常遇到线材配置如：线材长度计算、线材选型、管槽选型等，根据以上问题现整理出关于线材配置方法。
一、线缆长度的估算线缆长度估算分为有图纸和没图纸两种情况：1、有图纸情况在图纸上找出线路走向，确定监控室位置;如果是大楼工程要确定监控室离线井距离及位置，如无法确认一定找业务了解清楚。
工程施工一般布线原则是就近走直线，尽量不绕弯。
单支枪最远距离用线长度一般按建筑面积的长和宽再加监控室下线长度、前端预留线之和。
一条线标准计算长度为：前端枪预留1.5米，后端从天花板到地面下线长度也就是天花板到监控柜垂直距离，一般为3.5米，监控机柜预留2米(供机柜短距离移动)这样算下来一支枪预留线路长度为1.5+3.5+2=7米，再按图纸实际环境标注的长度尺寸算出用线总长，以下图为例：建筑长40米，宽30米，监控中心在室内中间位置，那么枪A用线长度为40米+15米(30米宽度的一半)+7米(预留线)=62米，但根据工程部实际工作经验在布线过程中还要经过线缆转角、转弯等，一般会在原长度基础上增加15%，也就是62*10%=10米，那么枪A的实际长度为62米+10米=72米。
枪B用线长度为10米+15米+7米=32米，再加15%，枪B用线总长度为37米，那么两支枪各准备110米75-3视频线、RVV2*0.5电源线、RVVP3×0.5监听线就足够了，管槽长度同线缆长度。
2、无图纸情况在没有图纸情况下，需向业务了解到网点基本情况如楼高、面积、线井位置等基本信息。
然后根据楼层高度(一般楼层高3.5米，1楼在7米高度)估算垂直长度，然后再根据机柜离线井的横向距离算出线缆大概总长度。
3、电梯布线如果是大楼布线有电梯情况，线缆从哪一层进入电梯应按以下公式算出后接入：楼层÷2+1，计算出结果就是实际楼层数。
如一栋16层楼为例，16÷2+1=9应该在9层位置接线进入电梯。

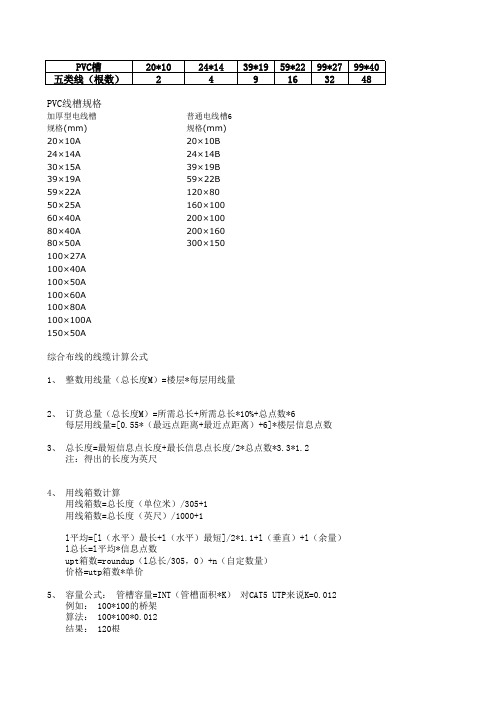

PVC槽容量
PVC线槽规格加厚型电线槽普通电线槽6规格(mm)规格(mm)20×10A20×10B24×14A24×14B30×15A39×19B39×19A59×22B59×22A120×8050×25A160×10060×40A200×10080×40A200×16080×50A300×150100×27A100×40A100×50A100×60A100×80A100×100A150×50A综合布线的线缆计算公式1、 整数用线量（总长度M）=楼层*每层用线量2、 订货总量（总长度M）=所需总长+所需总长*10%+总点数*6每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、 总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2注：得出的长度为英尺4、 用线箱数计算用线箱数=总长度（单位米）/305+1用线箱数=总长度（英尺）/1000+1l平均=[l（水平）最长+l（水平）最短]/2*1.1+l（垂直）+l（余量）l总长=l平均*信息点数upt箱数=roundup（l总长/305，0）+n（自定数量）价格=utp箱数*单价5、 容量公式： 管槽容量=INT（管槽面积*K） 对CAT5 UTP来说K=0.012例如： 100*100的桥架算法： 100*100*0.012结果： 120根另一种算法100*100*0.4/28.6＝139 根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%价格=utp箱数*单价5、 容量公式： 管槽容量=INT（管槽面积*K） 对CAT5 UTP来说K=0.012例如： 100*100的桥架算法： 100*100*0.012结果： 120根另一种算法100*100*0.4/28.6＝139 根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%。
线缆计算公式-管槽线缆容量对照表
1、订货总量（总长度M）=所需总长+所需总长*10%+总点数*62、整数用线量（总长度M）=楼层*每层用线量每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2 注：得出的长度为英尺用线箱数计算用线箱数=总长度（单位米）/305+1注：规范要求弱电的槽满率是40%,强电的槽满率是50%英制：４分６分１寸 1.2寸1.5寸2 寸2.5寸3寸4寸公制：dn15dn20dn25dn32dn40dn50 dn65 dn75 dn100外径：2025323845637689133DN-公称直径Ф－外径管槽线缆容量对照表（含PVC线槽）PVC槽（型号）20*10 24*14 39*19 59*22 99*2799*40五类线（根数）249163248PVC管（型号）ф16 ф20 ф25 ф32 ф40 ф50五类线（根数）23691524度锌线槽（型号）25*25 25*50 25*75 50*5050*100100*100五类线（根数）715223060120表1.铜缆外径统计表：单位：mm3类4对线5类4对线25对3类线50对3类线100对3类线25对5类线4.7 4.579.713.418.212.45表2.光缆外径统计表：单位：mm规格NTF-DMGR-04NTF-DMGR-06NTF-DMGR-12外径 5.08 5.597.62表3.铁管容纳线缆根数统计表铁管规格3类4对5类4对G1522G204 3G256 6G321110表4.架桥容纳线缆根数统计表线槽规格3类4对5类4对3类25对3类50对3类100对5类25对25X2587100025X501715310 275X252724531 350X503632742 550X10074661610512100X1001501343322112575X15016915138251328100X20030126968452352150X15033930377512758表5.线槽容纳线缆根数统计表线槽截面积3类4对5类4对3类25对3类50对3类100对5类25对20×10 200 224X1433683100039×18702850×2512501715310 260×2213201660×3018002280×4032004080×50400050100×60 600080100×100 10000130120×60720094THANKS致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。
项目经理进场后应履行以下手续
项目经理进场后应履行以下手续1工程技术设计方案（含工程拓扑设计图、设备安装图、线路路由图、软件数据结构图、软件流程图）2、工程实施技术方案3、工程实施方案（含工程进度计划）4、工程参与人员名单、资质证明文件5、工程负责人每周工作总结6、每周工程实施进度报告7、进场材料、构配件、设备清单，合格证复印件8、软件产品用户档案、说明书、版权证明材料9、项目验收方案10、隐蔽工程施工纪录10、工程总结报告11、工程项目竣工图12、工程中突发事件报告以及其他监理单位和业主认为需要的工程相关材料管槽线缆容量对照表PVC槽（型号） 20*10 24*14 39*19 59*22 99*27 99*40五类线（根数） 2 4 9 16 32 48PVC管（型号）ф16 ф20 ф25 ф32 ф40 ф50五类线（根数） 2 3 6 9 15 24度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100五类线（根数） 7 15 22 30 60 120竣工资料部分工程竣工验收后3个月内交付全套监理资料，并对施工单位竣工技术档案资料提出审核意见，并签证竣工归档图纸。
其内容为：1）合同；2）投标文件；3）规划；4）实施细则；5）施工组织设计（方案）报审表；6）工程开工报审表；7）分包单位资格报审表；8）工程施工进度计划（调整）报审表；9）成品、半成品供应单位资质报审表；10）材料、设备报审表；11）复工申请表；12）工程延期报审表；13）整改复查报审表；14）技术核定报审表；15）工程验收申请；16）工程质量问题(事故)报告单；17）工程质量事故处理方案报审表；18）软件测评报告；19）工程投资控制有关报表、审核表等；20）项目月付款申请表；21）工作月报；22）备忘录；23）工程停工通知单；24）通知单；25）专题报告；26）工程质量评估报告；27）工程初验报告；28）工作总结。
常用的监控设计施工线材的估算方法
常用的监控设计施工线材的估算方法我们在做方案过程中，经常遇到线材配置如：线材长度计算、线材选型、管槽选型等，根据以上问题现整理出关于线材配置方法。
一、线缆长度的估算线缆长度估算分为有图纸和没图纸两种情况：1、有图纸情况在图纸上找出线路走向，确定监控室位置;如果是大楼工程要确定监控室离线井距离及位置，如无法确认一定找业务了解清楚。
工程施工一般布线原则是就近走直线，尽量不绕弯。
单支枪最远距离用线长度一般按建筑面积的长和宽再加监控室下线长度、前端预留线之和。
一条线标准计算长度为：前端枪预留1.5米，后端从天花板到地面下线长度也就是天花板到监控柜垂直距离，一般为3.5米，监控机柜预留2米(供机柜短距离移动)这样算下来一支枪预留线路长度为1.5+3.5+2=7米，再按图纸实际环境标注的长度尺寸算出用线总长，以下图为列：建筑长40米，宽30米，监控中心在室内中间位置，那么枪A用线长度为40米+15米(30米宽度的一半)+7米(预留线)=62米，但根据工程部实际工作经验在布线过程中还要经过线缆转角、转弯等，一般会在原长度基础上增加15%，也就是62*10%=10米，那么枪A的实际长度为62米+10米=72米。
枪B用线长度为10米+15米+7米=32米，再加15%，枪B用线总长度为37米，那么两支枪各准备110米75-3视频线、RVV2*0.5电源线、RVVP3×0.5监听线就足够了，管槽长度同线缆长度。
2、无图纸情况在没有图纸情况下，需向业务了解到网点基本情况如楼高、面积、线井位置等基本信息。
然后根据楼层高度(一般楼层高3.5米，1楼在7米高度)估算垂直长度，然后再根据机柜离线井的横向距离算出线缆大概总长度。
3、电梯布线如果是大楼布线有电梯情况，线缆从哪一层进入电梯应按以下公式算出后接入：楼层÷2+1，计算出结果就是实际楼层数。
如一栋16层楼为例，16÷2+1=9应该在9层位置接线进入电梯。
常用视频监控方案设计中线材的估算方法
常用视频监控方案设计中线材的估算方法我们在做方案过程中，经常遇到线材配置如：线材长度计算、线材选型、管槽选型等，根据以上问题现整理出关于线材配置方法。
一、线缆长度的估算线缆长度估算分为有图纸和没图纸两种情况：1、有图纸情况在图纸上找出线路走向，确定监控室位置;如果是大楼工程要确定监控室离线井距离及位置，如无法确认一定找业务了解清楚。
工程施工一般布线原则是就近走直线，尽量不绕弯。
单支枪最远距离用线长度一般按建筑面积的长和宽再加监控室下线长度、前端预留线之和。
一条线标准计算长度为：前端枪预留1.5米，后端从天花板到地面下线长度也就是天花板到监控柜垂直距离，一般为3.5米，监控机柜预留2米(供机柜短距离移动)这样算下来一支枪预留线路长度为1.5+3.5+2=7米，再按图纸实际环境标注的长度尺寸算出用线总长，以下图为列：建筑长40米，宽30米，监控中心在室内中间位置，那么枪A用线长度为40米+15米(30米宽度的一半)+7米(预留线)=62米，但根据工程部实际工作经验在布线过程中还要经过线缆转角、转弯等，一般会在原长度基础上增加15%，也就是62*10%=10米，那么枪A的实际长度为62米+10米=72米。
枪B用线长度为10米+15米+7米=32米，再加15%，枪B用线总长度为37米，那么两支枪各准备110米75-3视频线、RVV2*0.5电源线、RVVP3×0.5监听线就足够了，管槽长度同线缆长度。
2、无图纸情况在没有图纸情况下，需向业务了解到网点基本情况如楼高、面积、线井位置等基本信息。
然后根据楼层高度(一般楼层高3.5米，1楼在7米高度)估算垂直长度，然后再根据机柜离线井的横向距离算出线缆大概总长度。
3、电梯布线如果是大楼布线有电梯情况，线缆从哪一层进入电梯应按以下公式算出后接入：楼层÷2+1，计算出结果就是实际楼层数。
如一栋16层楼为例，16÷2+1=9应该在9层位置接线进入电梯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管槽线缆容量对照表 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】管槽线缆容量对照表（含PVC线槽）PVC槽（型号） 20*10 24*14 39*19 59*22 99*2799*40五类线（根数） 2 4 9 16 32? 48PVC管（型号）ф16 ф20 ф25ф32 ф 40 ф50五类线（根数） 2? 3? 6 9? 15? 24度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100五类线（根数） 7 15? 22 30? 60 120表1.铜缆外径统计表：单位：mm规格3类4对线5类4对线25对3类线50对3类线100对3类线25对5类线外径表2.光缆外径统计表：单位：mm规格 NTF-DMGR-04 NTF-DMGR-06 NTF-DMGR-12外径表3.铁管容纳线缆根数统计表铁管规格 3类4对 5类4对G15 2 2G20 4 3G25 6 6G32 1110表4.架桥容纳线缆根数统计表线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对25X25? 8 7 1? 0? 0 025X5017 15? 3? 1? 0? 275X25?27? 24? 53 1 350X50?36? 32? 7? 4 2 550X100? 74 6616 10? 5? 12100X100 150 134? 33 22 11 2575X150169 151 38? 25? 13 28100X200? 301 269 68 45 23? 52150X150? 339 303 7751 27? 58表5.线槽容纳线缆根数统计表线槽规格截面积3类4对5类4对 3类25对3类50对3类100对5类25对20×10? 200 224X14336 83? 1? 0? 0? 039×18702? 850×25? 12501715?3?10260×221320?1660×301800?2280×403200? 4080×504000?50100×606000?80100×100 10000?130120×607200?94预埋线槽和暗管敷设缆线应符合下列规定：敷设暗管宜采用钢管或阻燃硬质PVC管。
布放多层屏蔽电缆、扁平缆线和大对数主干光缆时，直线管道的管径利用率为50%~60%，弯管道应为40%~50%。
暗管布放4对对绞电缆或4芯以下光缆时，管道的截面利用率应为25%~30%。
预埋线槽宜采用金属线槽，线槽的截面利用率不应超过50%。
网线的计算公式1.确定电缆长度确定媒介布线方法和布线路由确定每个电信接线间所要服务的区域确定距服务接线间最近的to位置的最短电缆走线a确定距服务接线间最远的to位置的最长电缆走线b按照可能采用的电缆路径测量每个走线距离：计算平均电缆长度al=（a+b）/2计算上下浮动的电缆长度s=al*10%确定接线间端接容差c<视接线间培植不同而变化>确定工作区落差长度d<只在头顶上方布线时按这一参数>计算总平均电缆表度tcl=al+s+c+d2.订购电缆：计算实例最大订购长度/电缆走线的平均长度=每箱的电缆走线数305m/23.6m=走线数（箱）<舍点尾数后为12>因为没个电信插座代表单根导线，则总电缆走线数等于电信插座总数，所以：电信插座的数量/走线数（箱）=电缆的箱数即：140/12= 近位后=12综合布线的线缆计算公式1、整数用线量（总长度M）=楼层*每层用线量2、订货总量（总长度M）=所需总长+所需总长*10%+总点数*6每层用线量=[*（最远点距离+最近点距离）+6]*楼层信息点数3、总长度=最短信息点长度+最长信息点长度/2*总点数**注：得出的长度为英尺用线箱数计算用线箱数=总长度（单位米）/305+1用线箱数=总长度（英尺）/1000+1l平均=[l（水平）最长+l（水平）最短]/2*+l（垂直）+l（余量）l总长=l平均*信息点数upt箱数=roundup（l总长/305，0）+n（自定数量）价格=utp箱数*单价K-扣压式连接B-薄壁G-钢管kbg管应该指的是采用套接扣压式连接技术，取代传统的胶水连接或焊接施工，且无须再做跨接线的线管，而不是某个品牌KBG管是个材质型号，和SC,G管一样。
就是管壁薄了一点.就是穿线管子，一般用在地下层他价格比SC管便宜一点，从外观上看不同的，有一层釉彩一样的镀层！KBG钢导管经精密加工而成，双面镀铬，既美观，又有良好的防腐性能。
无需焊机和套丝设备，也不需要做跨接地线，无须刷漆，省却了传统熔焊和套丝等复杂的施工工序。
只需将直管用接头连接管与管，螺纹盒接头连接管与接线盒，定位后用紧定螺丝紧定即可。
管路转弯处用弯管器可现场弯曲相应的弧度。
从１６－５０各种规格均有，３２－５０的弯曲部分需购买制作好的弯头．与厚壁钢管比较，单位延长米的重量轻，单位长度的价格低，结构简单，附件少，节约材料成本；安装方便，节省施工成本。
综合布线产品常见问题1综合布线产品的分类1，可提供单口、双口、三口、四口面板，平面斜口面板，墙上网络专用底座；2，超五类、六类模块，电话模块，免打模块，工程模块；3，超五类、六类双绞线，电话线，大对数电缆线；4，3英尺、5英尺、7英尺、9英尺、10英尺、15英尺、英尺超五类、六类跳线； 5，超五类六类24口、48口配线架； 6，50对、100对跳线架，理线架（管理环）； 7，普通水晶头，超五类水晶头，六类头； 8，网线测试仪，监控线测试仪； 9，各种规格网络剥线切线压线工具，打线刀； 10，各种品牌（无线）路由器，交换机，网卡； 11，代理加工各种品牌的网线。
综合布线产品常见问题2什么是六类很多人误认为六类就是千兆，好像光纤一样，以为是称得上光纤的就是跑千兆了。
六类的标准速度是255M,没有实际意义上的1000M，和光纤一样，在几公里的范围内达到的速度是100M。
万兆光纤才达到1G的标准。
六类的产品为什么称为千兆产品？那是因为它和千兆光纤一起配套完成整个网络链路的，故名。
但是在实际意义上，它只是比超五类更进了一步而已。
综合布线产品常见问题325对大对数线缆的线序是怎样排线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，既所有的线对1—25对的排序为白蓝、白橙、白绿、白棕、白灰……紫蓝、紫橙、紫绿、紫棕、紫灰。
综合布线产品常见问题4工作区到配线架之间怎么留线数桥架啊，我一般过了机柜留五到十米，这东西不的算的太精的，要不吃亏的还不是自已多的线你整理整齐，盘好，放在静电地板下面桥架托盘里综合布线产品常见问题5综合布线的市场，前几位的都是些什么品牌啊 AVAYA、AMP、IBDN、IBM、TCL 2005年度中国市场“十大综合布线品牌”的厂商：AMP（安普）、Siemon（西蒙）、CommScope SYSTIMAX （康普）、Putian（普天）、TCL、ADC/Krone（科龙）、Panduit（泛达）、Belden CDT、Datwyl er（德特威勒）、Molex（莫仕）。
综合布线产品常见问题6110配线架的打法问题请问,4芯的电话线打到110配线架上该如何打,同时RJ-11模块的打法应该如何电话线实际上只用2芯，语音配线架可以按标识色打线，但一定是用的一对要挨着，在另一端用RJ11头处，用的那两芯要压在RJ11头的中间位置，且两端的线续不能反，如配线架处从左至右；红、黄、绿、黑，在另一端RJ11水晶头处一样，从左至右；红、黄、绿、黑。
黄和绿一定都在中间，且不压反。
综合布线产品常见问题7数据配线架的打法请问配线架背后的线序是怎样的白兰，兰；白橙，橙；白绿，绿；白棕，棕[主色蓝橙绿棕，附色白在前]综合布线产品常见问题8配线架的作用1,配线架的主要功能是使机柜内更整洁，2,也减少了网线的插拔对交换机接口的损耗3,配线架很重要，想像你把数以百计的线直接插到交换机上，给管理带来怎样的混乱4,就是用来理顺线缆,使看起来美观一点罢了. 一个可用可不用的东西, 就是能好看点,出现问题时好检查点配线架的作用是把布线系统和网络系统分开，作为一个中间的接口存在。
综合布线产品常见问题9从AMP线看线标“AMP SYSTEMS CABLE E138034 0100 24 AWG(UL)CMR/MPR OR C(UL)PCC FT4 VERIFIED ET L CAT5 O44766FT9907" AMP：公司名称。
0100：表示100欧。
24：表示线芯是24号的（线芯有22、24、26三种规格）。
AWG：表示美国线缆规格标准。
UL：表示通过认证。
FT4：表示4对线。
CAT5：表示5类线，5e：超5类线。
044766FT：表示线缆当前处在的英尺数。
9907：表示生产年月。
主干线线缆或光纤芯数与工作区信息点数是否有联系没联系的，光缆选型主要是看它敷设的场合和安装方式还有传输的数据带宽及传输的距离！！一条光链路一般只用到两芯，其他都是冗余主干电缆一般的为10对，20对，30对，50对，100对，200，30 0。
象IBDN的有25对的，只要比工作区电话信息点位对就可以了，除非要求预留较多除外。
综合布线产品常见问题10用光纤收发器还是带光纤模快合算案例：既中心机房用一台三层交换机，各楼层用二层带光口交换机或者用光纤收发器＋三层交换机（机房和楼层都用）。
中心机房必须用一台三层交换机，有10层楼。
中心机房到每层楼都走1000M多模光纤. 答：用光模块方便、稳定，相对价格比较高如果成本要求很低，那就用光纤收发器综合布线产品常见问题11法兰盘耦合器=法兰盘=适配器，就这么简单！不分单、多模。
其选用型号由设备及尾纤决定。
耦合器是用于尾纤和跳线连接的接头. 对于光纤盒好像都是按口数来分的，6口的ST耦合器可以接6根尾纤,而尾纤头和跳线的接头必须是ST头.综合布线产品常见问题12跳线先说配线架吧，就是外线（电信线路）和内线进行交换为了方便管理而设的线路管理的机架。
通常外线是架好不用动的，内现在表层，员工调了位置或人员流动时就要对号码或分机进行相应的移动，这就是跳线。
跳线，实际上就是将用户的端口在交换机上（网络）和配线架上（语音）做一个调整，但现在的弱电几乎都是在配线架上面完成，网络和语音都在一块的，这就是网管的基本工作。
另外顺便说一句，现在还有一种光纤跳线，在配线架上面用的，俗名也叫跳线/尾纤，呵呵。
