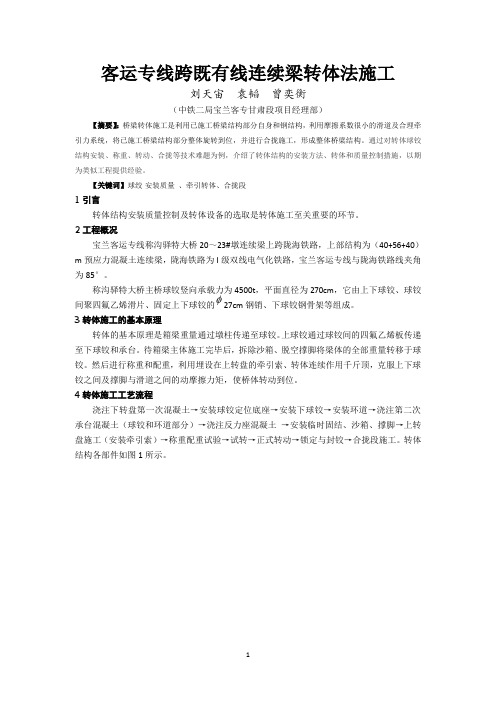

客运专线跨既有线连续梁转体法施工刘天宙袁韬曾奕衡（中铁二局宝兰客专甘肃段项目经理部）【摘要】：桥梁转体施工是利用已施工桥梁结构部分自身和钢结构，利用摩擦系数很小的滑道及合理牵引力系统，将已施工桥梁结构部分整体旋转到位，并进行合拢施工，形成整体桥梁结构。
通过对转体球铰结构安装、称重、转动、合拢等技术难题为例，介绍了转体结构的安装方法、转体和质量控制措施，以期为类似工程提供经验。
【关键词】球绞安装质量、牵引转体、合拢段1引言转体结构安装质量控制及转体设备的选取是转体施工至关重要的环节。
2工程概况宝兰客运专线称沟驿特大桥20～23#墩连续梁上跨陇海铁路，上部结构为（40+56+40）m预应力混凝土连续梁，陇海铁路为I级双线电气化铁路，宝兰客运专线与陇海铁路线夹角为85°。
称沟驿特大桥主桥球铰竖向承载力为4500t，平面直径为270cm，它由上下球铰、球铰间聚四氟乙烯滑片、固定上下球铰的27cm钢销、下球铰钢骨架等组成。
3转体施工的基本原理转体的基本原理是箱梁重量通过墩柱传递至球铰。
上球铰通过球铰间的四氟乙烯板传递至下球铰和承台。
待箱梁主体施工完毕后，拆除沙箱、脱空撑脚将梁体的全部重量转移于球铰。
然后进行称重和配重，利用埋设在上转盘的牵引索、转体连续作用千斤顶，克服上下球铰之间及撑脚与滑道之间的动摩擦力矩，使桥体转动到位。
4转体施工工艺流程浇注下转盘第一次混凝土→安装球铰定位底座→安装下球铰→安装环道→浇注第二次承台混凝土（球铰和环道部分）→浇注反力座混凝土→安装临时固结、沙箱、撑脚→上转盘施工（安装牵引索）→称重配重试验→试转→正式转动→锁定与封铰→合拢段施工。
转体结构各部件如图1所示。
图1 转体结构立面图5转体结构的安装质量控制要点5.1下转盘施工5.1.1下转盘第一次混凝土浇筑为保证下球绞及滑道的安装质量下转盘混凝土分两次施工。
第一次混凝土浇筑至下球绞及滑道骨架底部即可。
5.1.2下球绞的安装安装要求：下球铰中心，顺桥向误差不大于1mm，横桥向误差不大于1.5mm；球面顶部边缘各点的高程不大于1mm。
