高速铁路双T构转体连续梁施工关键技术应用PPT培训课件

格式：ppt
大小：27.21 MB
文档页数：26

下载文档原格式

连续梁转体施工技术简介PPT课件

称重千斤顶及百分表安装位置示意图
（3）安装千斤顶及位移计
在下转承台上布置 4台500 t千斤顶及数显百分表，布置位置图。为了校核梁体是否发生刚体转动，同时在T构的悬臂端进行高程观测。千斤顶分级施加顶升力，采集百分表读数及主梁悬臂端标高数据，绘制顶升力-位移图。
（4）测定在T构一侧对上承台实施顶力Pl ，当Pl增测试步骤：（1）T构不平衡状态评估和调整根据设计T构的平衡状态，如设计结构不对称，两侧混凝土及钢筋重量上的差异，浇筑误差等原因，通过断面测量、计算，对T构不平衡力矩进行初评估，通过计算，选择适当的位置进行加载，消除不平衡力矩。同时如果桥面上必须带有设备或模板，同时进行考虑，加载消除其产生的不平衡力矩。（2）脱空支架，解除临时锁定支座临时支座解除后，测定钢支腿与滑道距离变化情况，观察有无钢支腿是否与滑道接触，在测试准备期间，将钢支腿用钢楔子打紧，测定时再解除。
瞬间，有：P1 × L1 + MG = MZ 再于T构另一侧对上承台实施顶力P2，当顶力P2逐渐增加到使球铰发生微
小转动的瞬间，有：P1 × L2= MG+ MZ 由此推算：不平衡力矩： Mc= 摩阻力矩： Mz=
3.1.2 配重设置根据测定的不平衡力矩，在T构梁上适当位置进行加载，平衡不平衡力
目前应用最多的是连续梁（连续刚构）、斜拉桥的转体施工，是跨越既有铁路，减少铁路行车干扰，保证施工期间铁路安全行车最有效的一种施工方法。宝兰铁路连续梁转体施工属于单支点，平衡转体施工。
2 连续梁T构水平转体施工体系
连续梁T构水平转体施工属于有平衡重转体施工，将T构沿铁路、公路、河流等建造，通过转动就位后合龙成桥，实现跨越，减少干扰，降工程难度，保证施工安全。转动体系由转动平衡体系及转动牵引体系组成。

高速铁路连续梁施工技术指南ppt课件

浇筑方法。
4 每一施工区段现浇梁体的其他工程材料、构配
件数量。
5 每一施工区段的机械设备及主要工具配备数量
。
6 每一施工区段的施工人员工种配备数量。
7 每一施工区段的施工辅助工程材料备料数量。
8 每一施工区段的水、电供应方案。
9 冬、夏期及大体积混凝土施工方案及质量保证
措施。
10 施工安全和环境保高速护铁路连、续梁施水工技土术指南保持措施。
• 4、将挂篮前移进行下一梁段施工，直到T构两侧全部对称梁段浇筑完成。
高速铁路连续梁施工技术指南
5
• 5、边跨非对称梁段采用支架现浇施工。
• 6、按照先中合龙再边合龙的顺序进行合龙段现浇施工。
• 7、实现梁体结构体系转换，使全桥连接成为连续结构。
高速铁路连续梁施工技术指南
6
连续梁悬臂浇筑施工方法示意图
1 全桥施工平面布置图和按每一T构及边跨对称梁段划分的施工区段图（如下图）。
高速铁路连续梁施工技术指南
10
连续梁悬臂浇筑施工区段示意图
图5-1 平行桁架式挂篮
高速铁路连续梁施工技术指南
11
2 每一T构的0#梁段及悬臂浇筑梁段、边跨非对称
梁段的施工方案及施工进度计划。
3 每一施工区段现浇梁体的混凝土数量、供应及
连续梁施工工艺
高速铁路连续梁施工技术指南
1
某连续梁整体效果图
高速铁路连续梁施工技术指南
2
目录
第一部分连续梁悬臂浇筑基本规定
1.1 一般规定 1.2 实施性施工组织设计 1.3 挂篮 1.4 梁体施工 1.5 施工前测量
高速铁路连续梁施工技术指南
3
目录
第二部分连续梁悬臂浇筑施工工艺

T型梁先简支后连续体系转换施工技术施工要点PPT精选文档

2023年12月31日星期日
安全保证措施
3、预应力施工安全：（1）张拉前要检查张拉设备、工具（如:千斤顶、油泵、压力表、油管、顶模器及液控顶压阀等）是否符合施工及安全的要求。压力表应按规定周期进行检定。（2）高压油泵与千斤顶之间的连接点,各接口必须完好无损。油泵操作人员要戴防护眼镜；（3）油泵开动时,进、回油速度与压力表指针升降, 应平稳、均匀一致。安全阀要经常保持灵敏可靠；
2023年12月31日星期日
2023年12月31日星期日

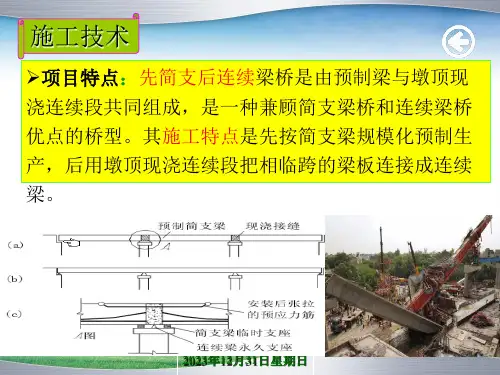

施工技术—湿接缝
底模采用覆膜竹胶板，连接为一块整体丝杆外套φ20PVC管及蝴蝶扣湿接缝整道整孔浇筑、20洒23水年养12月护31日星期日湿接缝模板安装示意图
安全保证措施
❖ 施工人员入场须知 ❖ 入场人员必须正确佩戴劳保用品
错误佩戴
正确佩戴
2023年12月31日星期日
安全保证措施严禁穿拖鞋进入施工现
场
严禁穿拖鞋进入工地
2023年12月31日星期日
❖ 安全带的正确使用
2023年12月31日星期日
安全保证措施
• 班前召开安全技术交底会
一、检查作业人员的安全防护用品的佩戴情况二、交待当天施工作业的主要内容三、根据当天的施工内容和天气等情况，告知应注意的安全事项
2023年12月31日星期日
安全保证措施
（5）张拉操作中若出现异常现象(如油表震动剧烈、发生漏油、电机声音异常、发生断丝、滑丝等),应立即停机进行检查。（6）管道压浆时,应严格按规定压力进行。施压前应调整好安全阀，关闭阀门时,作业人员应站在侧面。
2023年12月31日星期日
汇报完毕
❖下次课再见！
2023年12月31日星期日

铁路桥梁施工技术培训课件pptx

铁路桥梁分类
根据桥梁结构形式和受力特点，铁路桥梁可分为梁式桥、拱桥、刚架桥、悬索桥、斜拉桥等多种类型。
铁路桥梁结构组成
01
02
03
上部结构
包括桥面系、主梁或拱圈等，承受列车荷载并传递给下部结构。
下部结构
包括桥墩、桥台和基础，承受上部结构传来的荷载，并将荷载传递给地基。
附属设施
包括桥面排水系统、防护设施、照明设备等，保证桥梁的正常使用和行车安全。
施工注意事项
加强沉井下沉过程中的观测和监控，确保施工安全和质量。
03
铁路桥梁上部结构施工技术
预制梁架设技术
预制梁类型与特点
介绍简支梁、连续梁等不同类型的预制梁，阐述其结构特点和适用条件。
预制梁生产工艺
详细讲解预制梁的生产流程，包括模板制作、钢筋加工、混凝土浇筑与养护等关键工序。
架设方法与设备
预应力钢束连接成整体。
顶推法
在主梁前端安装长度大于顶推跨径的导梁，通过千斤顶施加水平
推力，使主梁逐段向前顶推。
高墩大跨连续刚构桥施工技术
01
高墩翻模施工技术
采用大块组合钢模，利用塔吊或液压爬模提升设备逐层提升模板，进行
高墩施工。
02
大跨径连续刚构挂篮悬臂浇筑技术
利用挂篮作为施工平台，进行悬臂节段混凝土的浇筑和张拉预应力筋。
对环境影响大
铁路桥梁施工会对周围环境产生一定的影响，如占用土地、破坏植被等，需要采取相应的环保措施。
02
铁路桥梁基础施工技术
明挖基础施工方法
01
02
03
04
施工准备
包括场地平整、测量放样、施工排水等。
开挖方法

T梁架设技术培训讲稿-PPT课件

47
作业步骤
步骤二：驮梁小车驮运预制梁至导梁机上并对位。
48
作业步骤
步骤三：提梁机吊梁天车将梁吊起，驮梁小车返回到运梁车上，运梁车返同梁场。
49
作业步骤
步骤四：拆除导梁机与已架梁的连接，导梁吊机与导梁天车将导梁提升使之离开桥墩。
50
作业步骤
步骤五：导梁机前行，辅助支腿临时吊住导梁，导梁天车倒钩后再次与导梁吊机共同起吊导梁。
12
结构组成 1、总体结构：
架桥机主要由前后2台吊梁行车、箱型主梁2根及横联、前支腿l套、后支腿1套、后支腿台车及顶升装置、辅助支腿、悬臂粱、下导梁、下导梁天车、轨道、电气控制系统、液压系统和动力系统等组成。
13
2、起升机构
吊梁行车共两台，前后布置。吊梁行车在走行系统驱动下于主梁上前后运行，吊梁行车轨道设置于两主梁腹板正上方；走行系统采用三合一变频电动机、链轮链条驱动；吊梁行车上设置定滑轮组，与吊具上动滑轮组形成起升系统。吊梁行车上设置液压横移装置，可以同步横移，满足梁体微调和曲线架梁需要，确保落梁准确就位。
17
3、主梁
主梁为箱型结构，基本节最大长度为12m，共十节，采用拼接板螺栓连接，便于装拆和运输；主梁前端段设有横联及变跨接头，横联设置于两主梁上部，将两主梁联接为一个整体，同时，前横联也是悬臂梁的安装基础。变跨接头设置于两主梁下部，与辅助支腿直接相联，满足32m-24m-20m 间变跨施工需要。主梁后部外侧设有接头与后支腿连接；一侧主梁设置了走台便于检修。
工步4： ①前吊梁天车、辅支腿、下导梁天车同步前移下导梁 ②下导梁行至其中心梢后辅支腿1m处停止 ③下导梁天车返回捆吊下导梁 ④前吊梁行车与下导梁天车及辅支腿继续配合拖动下导梁前移

详细版高速铁路连续梁施工技术指南.ppt

的强度、刚度和稳定性。 2 挂篮模板的结构形式、几何尺寸，应能
适应梁段长度及高度、腹板厚度等的变化。 3 挂篮应设有纵向行走设备和抗倾覆稳定
设施。 1.3.2 挂篮使用前，应对制作及安装质量进行全面检查，应进行走行性能试验并按最大施工荷载的1.2倍进行静载试验，消除挂篮在加载状态下的非弹性变形并测量挂篮的弹性变形值
演示课件
1.1 一般规定

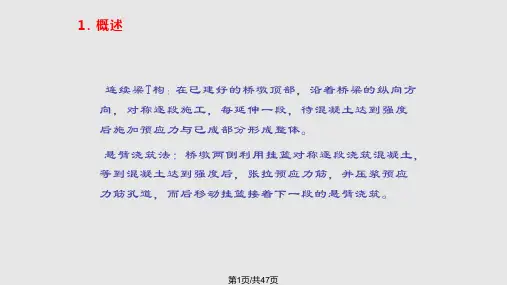

1.1.1 连续梁悬臂浇筑施工方法
