串级控制系统仿真解题步骤：(1)串级控制系统的方框图：（2）单回路控制系统图：图（ 2）为采纳单回路控制时的Simulink 图，此中， PID C1 为单回路PID 控制器， d1 为一次扰动，取阶跃信号； d2 为二次扰动，取阶跃信号； G o2为副对象， G o1为主对象； r 为系统输入，取阶跃信号，它连结到示波器上，能够方便地观察输出。
在 PID 参数设置中，经过不停的试验，当输入比率系数为260，积分系数为0，微分系数为 140 时，系统阶跃响应达到比较满意的成效，系统阶跃响应以下列图：采纳这套 PID 参数时，二次扰动作用下，置输入为0，系统框图以下。
系统的输出响应以下列图：采纳这套 PID 参数时，一次扰动作用下，置输入为0，系统框图以下：系统的输出响应以下从综合以上各图能够看出，采纳单回路控制，系统的阶跃响应达到要求时，系统对一次扰动，二次扰动的克制成效不是很好。
图（ 1）是采纳串级控制时的状况，d1 为一次扰动，取阶跃信号；d2 为二次扰动，取阶跃信号； PID C1 为主控制器，采纳PD 控制， PID C2 为副控制器，采纳PID 控制； Go2 为副对象， Go1 为主对象； r 为系统输入，取阶跃信号；scope 为系统输出，它连结到示波器上，能够方便地观察输出。
经过不停试验，当PID C1为主控制器输入比率系数为550，积分系数为0，微分系数为80 时；当 PID C2 为主控制器输入比率系数为3，积分系数为0，微分系数为0 时；系统阶跃响应达到比较满意的成效，系统阶跃响应以下列图所示：采纳这套PID 参数时，二次扰动作用下，置输入为0，系统的框图以下:系统的输出响应以下列图:采纳这套PID 参数时，一次扰动作用下，置输入为0，系统的框图以下:系统的输出响应以下列图:系统采纳单回路控制和串级控制的对照控制质量指标单回路控制串级控制K c1=260， T c1=140K c1=550，T c1=80，K c2=3衰减率调理时间5020残误差00二次阶跃扰动下的系统短期最大误差一次阶跃扰动下的系统短期最大误差从表中能够看出系统的动向过程改良更加显然，可见对二次扰动的最大动向误差能够减小约 6 倍，对一次扰动的最大动向误差也能够减小约 2.4 倍，系统的调理时间提升了 2.5 倍。
串级控制系统仿真解题步骤：(1)串级控制系统的方框图：（2）单回路控制系统图：图（2）为采用单回路控制时的Simulink图，其中，PID C1为单回路PID控制器，d1为一次扰动，取阶跃信号；d2为二次扰动，取阶跃信号；G o2为副对象，G o1为主对象；r为系统输入，取阶跃信号，它连接到示波器上，可以方便地观测输出。
在PID参数设置中，经过不断的试验，当输入比例系数为260，积分系数为0，微分系数为140时，系统阶跃响应达到比较满意的效果，系统阶跃响应如下图：采用这套PID参数时，二次扰动作用下，置输入为0，系统框图如下。
系统的输出响应如下图：采用这套PID参数时，一次扰动作用下，置输入为0，系统框图如下：系统的输出响应如下从综合以上各图可以看出，采用单回路控制，系统的阶跃响应达到要求时，系统对一次扰动，二次扰动的抑制效果不是很好。
图（1）是采用串级控制时的情况，d1为一次扰动，取阶跃信号；d2为二次扰动，取阶跃信号；PID C1为主控制器，采用PD控制，PID C2为副控制器，采用PID控制；Go2为副对象，Go1为主对象；r为系统输入，取阶跃信号；scope为系统输出，它连接到示波器上，可以方便地观测输出。
经过不断试验，当PID C1为主控制器输入比例系数为550，积分系数为0，微分系数为80时；当PID C2为主控制器输入比例系数为3，积分系数为0，微分系数为0时；系统阶跃响应达到比较满意的效果，系统阶跃响应如下图所示：采用这套PID参数时，二次扰动作用下，置输入为0，系统的框图如下:系统的输出响应如下图:采用这套PID参数时，一次扰动作用下，置输入为0，系统的框图如下:系统的输出响应如下图:从表中可以看出系统的动态过程改善更为明显，可见对二次扰动的最大动态偏差可以减小约6倍，对一次扰动的最大动态偏差也可以减小约2.4倍，系统的调节时间提高了2.5倍。
单回路控制系统在副扰动下的单位阶跃响应曲线如下：串级控制系统在副扰动作用下的节约响应曲线如下：通过对比两曲线可以看出，串级控制系统中因为副回路的存在，当副扰动作用时，副控制器会立即动作，削弱干扰的影响，使被副回路抑制过的干扰再进入主回路，对主回路的影响。

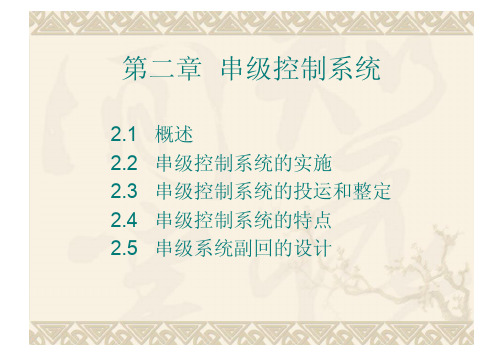

第二章串级控制系统2.1 概述2.2 串级控制系统的实施2.3 串级控制系统的投运和整定2.4 串级控制系统的特点2.5 串级系统副回的设计2.1概述一、串级控制系统的基本原理及结构v举例：TC TCFC串级控制系统方案(温度---流量)TCFC 流量控制器温度变送器流量变送器温度对象控制阀温度控制器流量对象串级控制系统：用两台控制器相串接，一个控制器的输出作为另一个控制器的输入。
方框图标准形式如下：二、常用名词：v主被控变量（主参数、主变量）Y1(S) v副被控变量（副参数、副变量）Y2(S) v主控制器G c1(S)v副控制器G c2(S)v主回路（主环）：定值系统三、串级控制系统的工作过程1）、干扰作用于副环（副控制器起“粗调”，主控制器起“细调”）2）、干扰作用于主环（蒸汽量随温度控制的要求随时改变）3）、干扰同时同时和副环a.作用方向相同b.作用方向相反分析温度---流量串级控制系统设：控制阀为气开，温度和流量两控制器选为反作用，1）干扰作用于副环v蒸汽压力↑→FT↑→FC↓(反作用)→FV↓(气开阀)FT↓FT的变化对精馏塔塔釜温度的影响就很小，并且可由温度控制器进行微调。
2）干扰作用于主环v干扰使得TT↑→TC↓(反作用)→FC↓→FV(气开阀)↓T↓←F↓由于有主副两个控制器相串联，系统总的放大倍数将增大，工作频率提高克服干扰的大大增大。
3）干扰同时同时主环和副环a.作用方向相同v干扰同时使TT↑→TC↓(反作用)→FC↓(反作用)FT↑→FC↓(反作用) FVFb.作用方向相反v干扰作用使TT↑→TC↓(反作用)→FC↓(反作用)FT↓→FC↑(反作用) FV变化很小蒸汽流量F变化不大2.2 串级控制系统的实施选择实施方案时，需考虑的问题：1）、所选用的仪表信号必须匹配。
2）、所选用的副控制器必需具有外给定输入接口。
3）、在选择实施方案，应考虑是否增加一只切换开关，作“串级”与“主控”的切换之用。
某串级系统的方框图如图所示，已知各环节的传递函数如下： 对象特性：，)13)(130(1)(1++=s s s G o ，)110()1(1)(22++=s s s G o 调节器：， )11()(11sT K s G i c c +=，22)(c c K s G = 调节阀： 1)(==v v K s G 变送器： 121==m m G G（1）先用稳定边界法对副调节器进行整定，求出2c K ；然后对主调节器整定，求出主调节器的参数1c K 、i T 。
（2）如果主调也用比例作用，求二类扰动D 2和一类扰动D 1在单位阶跃时主被控量的静差，并进行分析。
（3）若采用简单控制系统，已得调节器的比例增益4.5=c K ，再分别求出二类扰动D 2和一类扰动D 1在单位阶跃时的静差，且与（2）比较分析。
过程控制系统设计仿真实验报告实验名称：串级控制系统仿真实验姓名：学号：班级：一、实验目的1. 掌握串级控制系统的组成和原理2. 掌握串级控制系统两步法PID 参数整定过程。
3. 理解掌握串级控制系统的动态特性和克服扰动能力。
二、实验步骤（1）a:先用稳定边界法对副调节器进行整定，求出2c K =1/P2=12.1①使系统处于串级运行状态，主，副调节器均为比例作用的条件下，先将主调节器的比例度 P1置于100%刻度上，然后有大到小逐渐降低副调节器的比例度P2，直到系统对输入的阶跃 响应出现临界振荡，记下这时的比例放大系数Pm=0.0412;②根据所记录的Pm ，用195页的经验公式计算调节器的整定参数:P2=2Pm=0.0824。
b:然后对主调节器整定，求出主调节器的参数1c K =1/P1=9.9、i T =9.86。
①在副调节器的比例度等于2Pm 的条件下，逐步降低主调节器的比例度P1,直到同样得到临 界振荡，记下这时的比例放大系数Pm=0.0459和临界振荡周期Tm=11.6。
②根据所记录的Pm 和Tm ，用195页的经验公式计算调节器的整定参数： P1=2.2Pm=0.10098,i T =0.85Tm=9.86。
